| Tipo de produto | Purificador de ar para climatizador |
| Marca | DOMETIC |
| Modelo | Breathe 4500 |
| Peso | 0,54 kg |
| Alimentação | 100-245 V~ / 50-60 Hz, 20 mA |
| Faixa de temperatura de funcionamento | -10 °C a +45 °C |
| Tecnologia de purificação | Ionização por agulhas (íons negativos e positivos) |
| Funções principais | Purificação do ar, redução de mofo, poeira, odores, partículas e bactérias |
| Instalação | Em climatizadores Dometic para motorhomes e navios |
| Indicador LED | Acesa = funcionamento, apagada = parada |
| Certificações | CARB, FCC Part 15, ICES-3(B) |
| Segurança | Desconectar antes da instalação, instalação por profissional recomendada |
| Manutenção | Verificar e limpar as agulhas de ionização regularmente |
| Garantia | Garantia legal (conforme região), nos EUA garantia limitada em dometic.com/warranty |
| Conteúdo da entrega | Purificador de ar, cabo com 2 agulhas de ionização, parafusos M4x4, alicate, fixador, suporte, adesivo dupla-face (4), cabo de conexão (2), gabarito de perfuração, saco de tecido |
| Consumo elétrico | 20 mA (aproximadamente 4,8 W a 240 V) |
Perguntas frequentes - Breathe 4500 DOMETIC
Perguntas dos utilizadores sobre Breathe 4500 DOMETIC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ar condicionado em formato PDF gratuitamente! Encontre o seu manual Breathe 4500 - DOMETIC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Breathe 4500 da marca DOMETIC.
MANUAL DE UTILIZADOR Breathe 4500 DOMETIC
Instruções de montagem e manual de instruções....75
IT
Purificatore d'aria

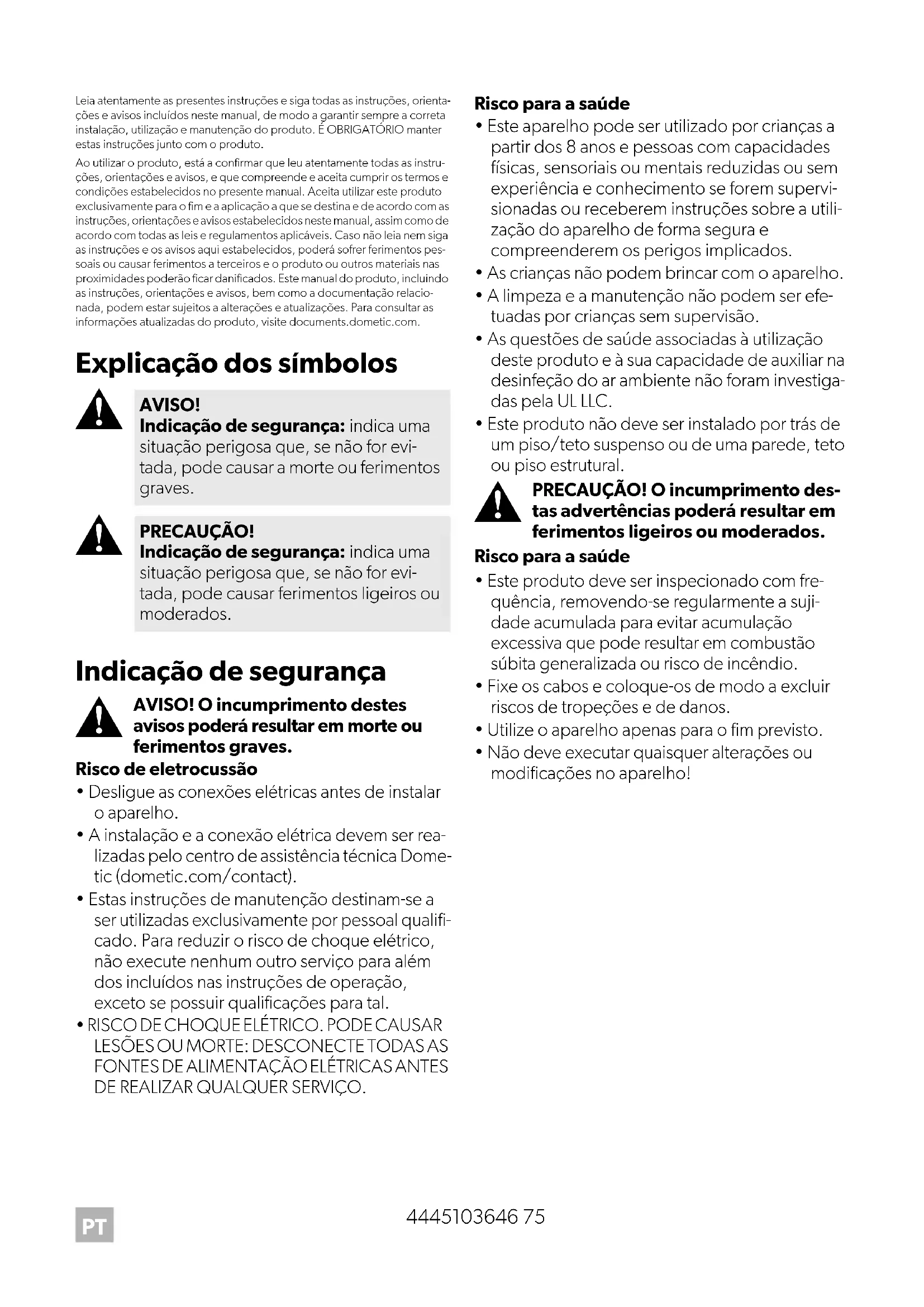

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir sempre a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.
Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com.
Explicação dos símbolos
AVISO!
Indicação de segurança: indica uma situação perigosa que, se não for evitada, pode causar a morte ou ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: indica uma situação perigosa que, se não for evitada, pode causar ferimentos ligeiros ou moderados.
Indicação de segurança
AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves.
Risco de eletrocussão
- Desligue as conexões elétricas antes de instalar o aparelho.
- A instalação e a conexão elétrica devem ser realizadas pelo centro de assistência técnica Dometic (dometic.com/contact).
- Estas instruções de manutenção destinam-se a ser utilizadas exclusivamente por pessoal qualificado. Para reduzir o risco de choque elétrico, não execute nenhum outro serviço para além dos incluídos nas instruções de operação, exceto se possuir qualificações para tal.
- RISCO DE CHOQUE ELÉTRICO. PODE CAUSAR LESÕES OU MORTE: DESCONECTE TODAS AS FONTES DE ALIMENTAÇÃO ELÉTRICAS ANTES DE REALIZAR QUALQUER SERVIÇO.
Risco para a saúde
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos implicados.
- As crianças não podem brincar com o aparelho.
- A limpeza e a manutenção não podem ser efetuadas por crianças sem supervisão.
- As questões de saúde associadas à utilização deste produto e à sua capacidade de auxiliar na desinfeção do ar ambiente não foram investigadas pela UL LLC.
- Este produto não deve ser instalado por trás de um piso/teto suspenso ou de uma parede, teto ou piso estrutural.
PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.
Risco para a saúde
- Este produto deve ser inspecionado com frequência, removendo-se regularmente a sujidade acumulada para evitar acumulação excessiva que pode resultar em combustão súbita generalizada ou risco de incêndio.
- Fixe os cabos e coloque-os de modo a excluir riscos de tropeções e de danos.
- Utilize o aparelho apenas para o fim previsto.
- Não deve executar quaisquer alterações ou modificações no aparelho!
Material fornecido
| Item Componente Quantidade | ||
| 1 Purificador de ar 1 | ||
| 2 Parafuso ST4 x 16 mm 2 | ||
| 3 | B r a ç a | d e i |
| 4 Fita dupla 4 | ||
| 5 | C a b o d | e c |
| 6 | S a c o d | e p |
| Item Componente Quantidade | ||
| 1 Purificador de ar 1 | ||
| 2 Cabo com 2 pontas de ionização | 1 | |
| 3 | Parafuso M4 x 12 mm | 2 |
| 4 Clipe | 2 | |
| 5 | B r a ç a | d e i |
| 6 | S u p o r | t e |
| 7 Fita dupla 4 | ||
| 8 | C a b o d | e c |
| 9 Mo de de perfuração | 1 | |
| 10 | Saco de pano | 1 |
| Item Componente Quantidade | ||
| 1 Purificador de ar 1 | ||
| 2 Cabo com 2 pontas de ionização | 1 | |
| 3 Parafuso ST4 x 16 mm 2 | ||
| 4 Fita dupla 4 | ||
| 5 | C a b o d | e c |
| 6 Mo de de perfuração | 1 | |
| 7 | S a c o d | e p |
Utilização adequada
O purificador de ar foi concebido para ser instalado num ar condicionado. O purificador de ar destina-se a limpar o ar e diminuir a presença de bolor, pó, odores e partículas.
O purificador de ar pode ser instalado em unidades de ar condicionado RV e Marine.
© purificador de2ar é adequado para:
- Ares condicionados RV e Marine da Dometic
O purificador de ar não é adequado para:
- Locais em contacto com água
Este produto destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções.
Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do produto. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.
O fabricante não aceita qualquer responsabilidade por dânos ou prejuízos no produto resultantes de:
- montagem ou l'igação incorreta, incluindo sobretensões
- manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante
- alterações ao produto sem autorização expressa do fabricante
- utilização para outras finalidades que não as descritas no presente manual
A Dometic reserva-se o direito de alterar o design e as especificações do produto.
$$ \begin{array}{c c c c c c c c} o & n & e & x & \tilde {a} & o & 1 \ a & n & o & 1 \end{array} $$
Descrição técnica
O purificador de ar limpa o ar e diminui a presença de dolor, pó, odores, partículas e bactérias. Para o efeito, o purificador de ar aplica a tecnologia de ionização com pontas para criar iões negativos e positivos que purificam o ar. O ar purificado é transportado através da rede de condutas e expelido para o espaço condicionado.
O LED de estado revela se o purificador de ar está ligado ou não:
- O LED está aceso: O aparelho está a trabalhar.
- O LED está apagado: O aparelho não está a trabalhar.
Montagem
AVISO! Risco elétrico
Desligue as conexões elétricas antes de instalar o aparelho.
NOTA! Risco de danos Apenas Breathe 4500, Breathe 4500 Marine: Utilize o molde de perfuração incluído no volume de fornecimento para fazer os furos destinados às pontas de ionização.
FreshJet (ADB 2012)
▶Proceda conforme ilustrado em capítulo "FreshJet (ADB2012)" na página 6.
FreshJet (ADB 2015)
▶Proceda conforme ilustrado em capítulo "FreshJet (ADB2015)" na página 13.
▶Proceda conforme ilustrado em capítulo "FreshJet Series 3 MECH, FreshJet Series 4 MECH" na página 19.
Penguin II MECH
▶Proceda conforme ilustrado em capítulo "Penguin II MECH" na página 27.
Penguin II ELEC
▶Proceda conforme ilustrado em capítulo "Penguin II ELEC" na página 32.
Blizzard NXT MECH
▶Proceda conforme ilustrado em capítulo "Blizzard NXT MECH" na página 37.
Blizzard NXT ELEC
▶Proceda conforme ilustrado em capítulo "Blizzard NXT ELEC" na página 42.
Brisk II
▶Proceda conforme ilustrado em capítulo "FreshJet (ADB2012)" na página 6.
Unidades de ar condicionado Marine
NOTA!
Certifique-se de não alargar os furos de montagem caso remova as rebarbas dos furos de montagem com um mandril.
O purificador de ar pode ser montado numa parede num local seco. Tenha em conta os comprimentos dos cabos para a unidade de ar condicionado Marine.
▶Proceda conforme ilustrado em capítulo "Marine A/C units" na página 51.
Utilizar o aparelho
O purificador de ar opera automaticamente quando o ventilador do ar condicionado é ativado.
Resolução de falhas
Se o aparelho não funcionar conforme descrito ou se o cabo de alimentação estiver danificado, entre em contacto com o agente de assistência técnica do fabricante (ver dometic.com/dealer).
Limpeza e manutenção
▶Verifique e limpe periodicamente a ponta de ionização e, se aplicável, sempre que fizer uma manutenção no filtro de ar do ar condicionado.
Garantia
Consulte as secções que se seguem para se informar sobre a garantia e o suporte de garantia nos EUA, no Canadá e em todas as outras regiões.
Todas as outras regiões
Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte a filial do fabricante na sua região (dometic.com/dealer) ou o seu revendedor.
Para fins de reparação ou de garantia, terá de enviar também os seguintes documentos:
- Uma cópia da fatura com a data de aquisição
- Um motivo de reclamação ou uma descrição da falha
FCC
Este dispositivo encontra-se em conformidade com a 15.ª Parte das Normas FCC. A operação encontra-se sujeita às seguintes duas condições:
- Este dispositivo não pode causar uma Interferência prejudicial.
- Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causa um funcionamento indesejado.
Alterações ou modificações não aprovadas expressamente pela parte responsável pela conformidade, podem anular a autoridade do utilizador para operar o equipamento. Este equipamento foi testado e considerado conforme com os limites para um dispositivo digital de Classe B, de acordo com a parte 15 das Normas FCC. Estes limites são concebidos para proporcionar uma proteção razoável contra interferências prejudiciais numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequências e, caso não seja instalado e utilizado de acordo com as instruções, pode causar uma interferência prejudicial às comunicações por rádio. Todavia, não existe qualquer garantia que a interferência não irá ocorrer numa instalação particular. Se este equipamento causar uma interferência prejudicial à receção de rádio ou televisão, que podem ser determinadas ligando e desligando o equipamento, o utilizador é encorajado a tentar corrigir a interferência através de uma ou mais das seguintes medidas:
- Reorientar ou relocalizar a antena de receção.
- Aumentar a separação entre o equipamento e o recetor.
- Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o recetor está ligado.
- Consultar o distribuidor ou um técnico de rádio/televisão experiente para obter ajuda.
Este dispositivo cumpre com a(s) norma(s) RSS de isenção de licença no Canadá. A operação encontra-se sujeita às seguintes duas condições:
- Este dispositivo não pode causar interferências.
- Este dispositivo deve aceitar quaisquer interferências, incluindo interferências que possam causar um funcionamento indesejado do dispositivo. Este aparelho digital de Classe B cumpre com a norma ICES-3(B)/NMB-3(B) do Canadá.
Eliminação
Reciclagem do material de embalagem
Sempre que possível, coloque o material de embalagem no respetivo contentor de reciclagem.
United States
Reciclagem de produtos com baterias, baterias recarregáveis ou fontes de luz não substituíveis
Elimine o produto de acordo com todas as normas aplicáveis.
O produto pode ser eliminado gratuitamente.
Todas as outras regiões
Reciclagem de produtos com baterias, baterias recarregáveis ou fontes de luz não substituíveis
Se o produto contiver quaisquer pilhas, baterias recarregáveis ou fontes de luz não substituíveis, não tem de as remover antes da eliminação.
Para eliminar definitivamente o produto, informe-se junto do centro de reciclagem ou revendedor mais próximo sobre as disposições de eliminação aplicáveis.
▶ O produto pode ser eliminado gratuitamente.
Dados técnicos
| Breathe 2500 Breathe 4500 Breathe 4500 Marine | |||
| SKU 9620000428 9620000 | 427 9620000429 | ||
| Intervalo de temperatura -10 °C a +45 °C | |||
| Tensão | 100 - 245 V~ / 50 - 60 Hz | ||
| Corrente: 20 mA | |||
| Dimensões (Cx LxA) | fig. 4, página 5 | ||
| Peso 0,27 kg 0,54 kg 0,36 kg | |||
| Inspeção/certificação |   10R-06 16457 | ||
| Cumpre o limite de emis-sões de ozono da Califórnia | Com certificação CARB | ||
