INSTRUKCJA OBSŁUGI Breathe 4500 DOMETIC

Oczyszczacz powietrza

Instrukcja montażu i obsługi. 116

SK

Čistič vzduchu

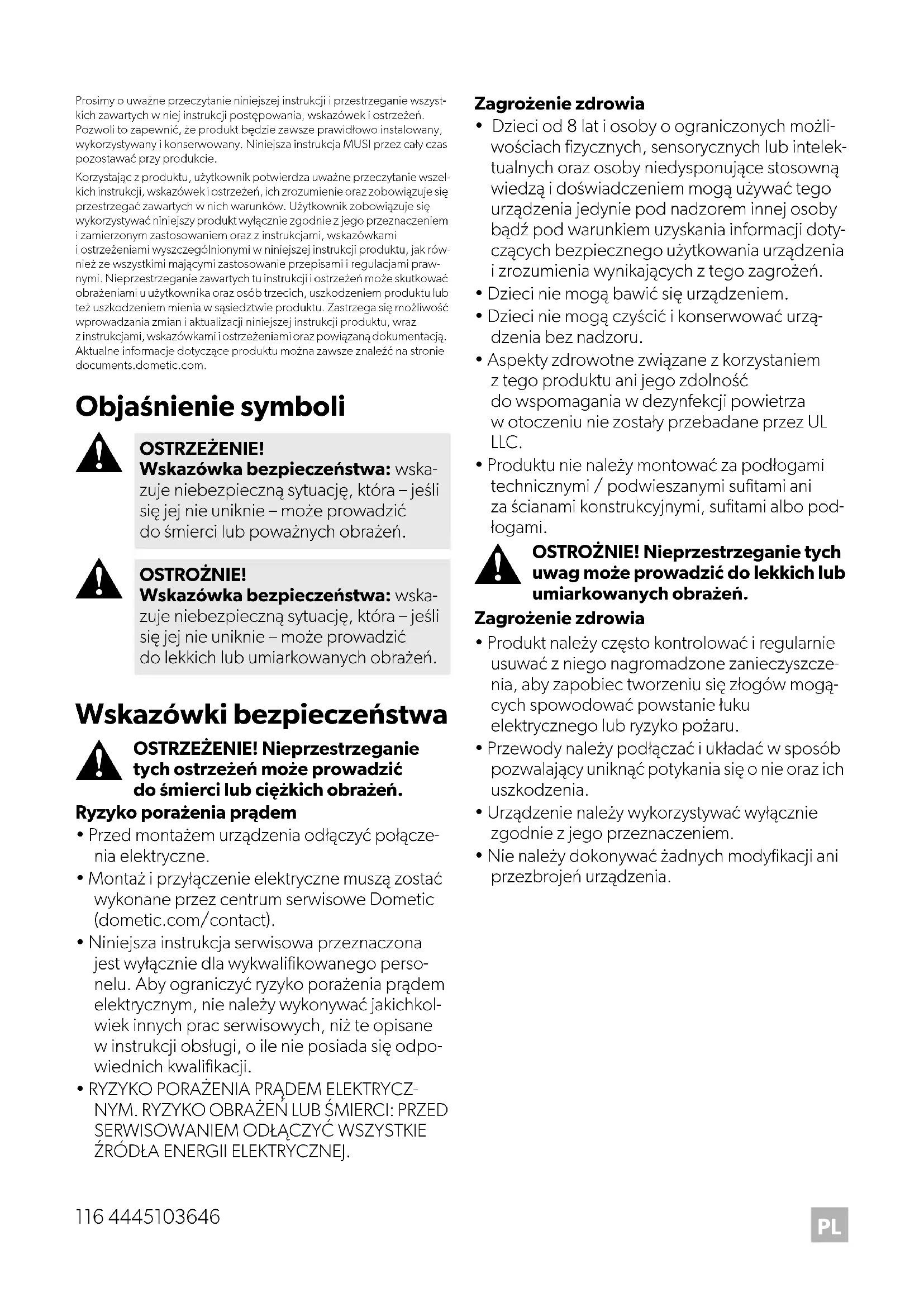

Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich zawartych w niej instrukcji postępowania, wskazówek i ostrzeżeń. Pozwoli to zapewnić, że produkt będzie zawsze prawidłowo instalowany, wykorzystywany i konserwowany. Niniejsza instrukcja MUSI przez cały czas pozostawać przy produkcie.

Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobowiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zastosowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrzeganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami u użytkownika oraz osób trzecich, uszkodzeniem produktu lub też uszkodzeniem mienia w sąsiedztwie produktu. Zastrzega się możliwość wprowadzania zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wskazówkami i ostrzeżeniami oraz powiązaną dokumentacją. Aktualne informacje dotyczące produktu można zawsze znaleźć na stronie documents.dometic.com.

Objaśnienie symboli

OSTRZEŻENIE!

Wskazówka bezpieczeństwa: wska- zuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do śmierci lub poważnych obrażeń.

OSTROŻNIE!

Wskazówka bezpieczeństwa: wska- zuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do lekkich lub umiarkowanych obrażeń.

Wskazówki bezpieczeństwa

OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń może prowadzić do śmierci lub ciężkich obrażeń.

Ryzyko porażenia prądem

• Przed montażem urządzenia odłączyć połączenia elektryczne.
• Montaż i przyłączenie elektryczne muszą zostać wykonane przez centrum serwisowe Dometic (dometic.com/contact).
• Niniejsza instrukcja serwisowa przeznaczona jest wyłącznie dla wykwalifikowanego personelu. Aby ograniczyć ryzyko porażenia prądem elektrycznym, nie należy wykonywać jakichkolwiek innych prac serwisowych, niż te opisane w instrukcji obsługi, o ile nie posiada się odpowiednich kwalifikacji.
• RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZ-NYM. RYZYKO OBRAŻEŃ LUB ŚMIERCI: PRZED SERWISOWANIEM ODŁĄCZYĆ WSZYSTKIE ŻRÓDŁA ENERGII ELEKTRYCZNEJ.

Zagrożenie zdrowia

• Dzieci od 8 lat i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą używać tego urządzenia jedynie pod nadzorem innej osoby bądź pod warunkiem uzyskania informacji dotyczących bezpiecznego użytkowania urządzenia i zrozumienia wynikających z tego zagrożeń.
• Dzieci nie mogą bawić się urządzeniem.
• Dzieci nie mogą czyścić i konserwować urządzenia bez nadzoru.
• Aspekty zdrowotne związane z korzystaniem z tego produktu ani jego zdolność do wspomagania w dezynfekcji powietrza w otoczeniu nie zostały przebadane przez UL LLC.
• Produktu nie należy montować za podłogami technicznymi / podwieszonymi sufitami ani za ścianami konstrukcyjnymi, sufitami albo podłogami.

OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub umiarkowanych obrażeń.

Zagrożenie zdrowia

• Produkt należy często kontrolować i regularnie usuwać z niego nagromadzone zanieczyszczenia, aby zapobiec tworzeniu się złogów mogących spowodować powstanie łuku elektrycznego lub ryzyko pożaru.
• Przewody należy podłączać i układać w sposób pozwalający uniknąć potykania się o nie oraz ich uszkodzenia.
• Urządzenie należy wykorzystywać wyłącznie zgodnie z jego przeznaczeniem.
• Nie należy dokonywać żadnych modyfikacji ani przezbrojeń urządzenia.

Wzestawie

Breathe 2500 (rys. 1, strona 3)

Pozycja	Element Ilość
1	O c z y s	z c z
2	W k r ę t	S T 4
3 Opaska kablowa		2
4 Dwustronna taśma klejąca		4
5 Kabel przyłączeniowy		1
6	T e k s t	y l n

Breathe 4500 (rys. 2, strona 4)

Pozycja	Element Ilość
1	O c z y s	z c z
2 Kabel z 2 igłami jonizującymi 1
3	W k r ę t	M 4
4 Zaczep		2
5 Opaska kablowa		2
6	W s p o r	n i k
7 Dwustronna taśma klejąca		4
8 Kabel przyłączeniowy		2
9	S z a b l	o n w
10	Tekstylna torba	1

Breathe 4500 Marine (rys. 3, strona 5)

Pozycja	Element Ilość
1	O c z y s	z c z
2 Kabel z 2 igłami jonizującymi 1
3	W k r ę t	S T 4
4 Dwustronna taśma klejąca		4
5 Kabel przyłączeniowy		1
6	S z a b l	o n w
7	T e k s t	y l n

Użytkowanie zgodne zprzeznaczeniem

Oczyszczacz powietrza przeznaczony jest do montażu na klimatyzatorze. Oczyszczacz powietrza maza zadanie oczyszczanie powietrzą z pleśni, kurzu, zapachów i cząstek stałych.

Oczyszczacz powietrza można montować na klimatyzatorach do pojazdów kempingowych lub do jachtów i statków.

Oczyszczacz powietrza nadaje się do:

• Klimatyzatorów Dometic do pojazdów kempingowych oraz do jachtów i statków

Oczyszczacz powietrza nie nadaje się do:

- Wentylatorów

- Przestrzeni narażonych na kontakt z wodą Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem według niniejszej instrukcji.

Niniejsza instrukcja zawiera informacje, które są niezbędne do prawidłowego montażu i/lub obsługi produktu. Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowalające działanie i mogą prowadzić do uszkodzeń.

Producent nie poñosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikłe z następujących przyczyn:

• Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie
• Niewłaściwa konserwacja lub użycie innych części zamiennych niż oryginalne części zamienne dostarczone przez producenta
• Wprowadzanie zmian wprodukcie bez wyrażnej zgody producenta
• Użytkowanie w celach innych niż opisane w niniejszej instrukcji obsługi Firma Dometic zastrzega sobie prawo do zmiany wyłąłądu i specyfikacji produktu.

Opis techniczny

Oczyszczacz powietrza oczyszcza powietrze z pleśni, kurzu, zapachów, cząstek stałych i bakterii. W tym celu oczyszczacz powietrza wykorzystuje jonizację igłową, wytwarzając ujemne i dodatnie jony, które oczyszczają powietrze. Oczyszczone powietrze przepływa przez kanały wentylacyjne do klimatyzowanej przestrzeni. Kontrolka LED stanu informuje, czy oczyszczacz powietrza pracuje:

• Kontrolka LED świeci się: Urządzenie pracuje.
• Kontrolka LED nie świeci się: Urządzenie nie pracuje.

Montaż

OSTRZEŻENIE! Ryzyko porażenia prądem elektrycznym

Przed montażem urządzenia odłączyć połączenia elektryczne.

UWAGA! Ryzyko uszkodzenia Tylko Breathe 4500 i Breathe 4500

Marine: Wywiercić otwory na igły jonizujące, posługując się dołączonym w zestawie szablonem wiercenia.

FreshJet (ADB 2012)

▶ Postępować w sposób zilustrowany na rozdz. „FreshJet (ADB2012)” na stronie 6.

FreshJet (ADB 2015)

▶ Postępować w sposób zilustrowany na rozdz. „FreshJet (ADB2015)” na stronie 13.

▶Postępować w sposób zilustrowany na rozdz. „FreshJet Series 3 MECH, FreshJet Series 4 MECH” na stronie 19.

Penguin II MECH

▶Postępować w sposób zilustrowany na rozdz. „Penguin II MECH” na stronie 27.

Penguin II ELEC

▶Postępować w sposób zilustrowany na rozdz. „Penguin II ELEC” na stronie 32.

Blizzard NXT MECH

▶Postępować w sposób zilustrowany na rozdz. „Blizzard NXT MECH” na stronie 37.

Blizzard NXT ELEC

▶Postępować w sposób zilustrowany na rozdz. „Penguin II ELEC” na stronie 32.

Brisk II

▶Postępować w sposób zilustrowany na rozdz. „FreshJet (ADB2012)” na stronie 6.

Klimatyzatory do jachtów i statków

UWAGA!

W przypadku gratowania otworów montażowych rozwiertakiem należy uważać, aby nie zwiększyć ich średnicy.

Oczyszczacz powietrza można zamontować na ścianie w suchym otoczeniu. Należy zwrócić uwagę na długość przewodów prowadzących do klimatyzatorów do jachtów i statków.

▶Postępować w sposób zilustrowany na rozdz. „Marine A/C units” na stronie 51.

Korzystanie z urządzenia

Oczyszczacz powietrza pracuje automatycznie przy włączonym wentylatorze klimatyzatora.

Usuwanie usterek

Jeżeli urządzenie nie działa w opisany sposób lub jeżeli jego przewód zasilający ulegnie uszkodzeniu, należy skontaktować się z centrum serwisowym producenta (patrz dometic.com/dealer).

Czyszczenie i konserwacja

- lgły jonizujące należy kontrolować i czyścić w regularnych odstępach czasu oraz – o ile ma to zastosowanie – za każdym razem podczas serwisowania filtra powietrza klimatyzatora.

Gwarancja

W poniższej sekcji można znaleźć informacje o gwarancji i wsparciu gwarancyjnym w USA, Kanadzie i wszystkich innych regionach.

Stany Zjednoczone i Kanada

OGRANICZONA GWARANCJA DOSTĘPNA NA STRONIE DOMETIC.COM/WARRANTY.

W RAZIE PYTAŃ LUB W CELU BEZPŁATNEGO UZYSKANIA EGZEMPLARZA OGRANICZONEGO GWARANCJI NALEŻY SKONTAKTOWAĆ SIĘ Z: DOMETIC CORPORATION MARINE CUSTOMER SUPPORT CENTER 2000 NORTH ANDREWS AVENUE POMPANO BEACH, FLORIDA, USA 33069 1-800-542-2477

Wszystkie inne regiony

Obowiązuje ustawowy okres gwarancji.

W przypadku stwierdzenia uszkodzenia produktu należy skontaktować się z oddziałem producenta w danym regionie (dometic.com/dealer) lub ze sprzedawcą.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie następujących dokumentów:

• Kopii rachunku z datą zakupu
• Informacji o przyczynie reklamacji lub opisu wady

FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

• Urządzenie nie może powodować szkodliwych zakłóceń.
• Urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia.

Niniejsze urządzenie zostało poddane testom i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te zostały opracowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić poprzez wyłączenie i włączenie urządzenia, zaleca się użytkownikowi podjęcie próby usunięcia zakłóceń za pomocą jednego lub kilku z poniższych środków:

• Zmiana kierunku lub położenia anteny odbiorczej.
• Zwiększenie odległość między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Kontakt ze sprzedawcą lub doświadczonym specjalistą radiowym/telewizyjnym w celu uzyskania pomocy.

Urządzenie jest zgodne z normami RSS zwolnionymi z licencji Industry Canada. Działanie podlega następującym dwóm warunkom:

• Urządzenie nie może powodować zakłóceń.
• Urządzenie musi akceptować wszelkie zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie urządzenia. To urządzenie cyfrowe klasy B jest zgodne z kanadyjskimi normami ICES-3(B)/NMB-3(B).

Utylizacja

Recykling materiałów opakowaniowych

Opakowanie należy wyrzucić do odpowiedniego pojemnika na odpady do recyklingu.

Stany Zjednoczone

Recykling produktów z niewymiennymi bateriami, akumulatorami lub źródłami światła

Produkt należy utylizować zgodnie ze wszystkimi obowiązującymi przepisami. Produkt można zutylizować nieodpłatnie.

Wszystkie inne regiony

Recykling produktów z niewymiennymi bateriami, akumulatorami lub źródłami światła

Jeśli produkt zawiera niewymienne baterie, akumulatory lub źródła światła, nie trzeba ich usuwać przed utylizacją. Jeśli produkt nie będzie już dalej wykorzystywany, należy dowiedzieć się w najbliższym zakładzie recyklingu lub od specjalistycznego przedstawiciela producenta, w jaki sposób można zutylizować produkt zgodnie z obowiązującymi przepisami.

▶ Produkt można zutylizować nieodpłatnie.

Dane techniczne

	Breathe 2500 Breathe 4500 Breathe 4500 Marine
SKU 9620000428 9620000	427 9620000429
Zakres temperatur -10°C do	+45°C
Napięcie	100 - 245 V~ / 50 - 60 Hz
Prąd 20 mA
Wymiary (D x S x W)	rys. 4, strona 5
Masa 0,27 kg 0,54 kg 0,36 kg
Kontrole/certyfikaty	10R-06 16457
Spełnia ograniczenia emisji ozonu obowiązujące w stanie Kalifornia	Certyfikat CARB
