MANUALE UTENTE Breathe 4500 DOMETIC
Istruzioni di montaggio e d'uso .....80
NL
Luchtzuiveraar

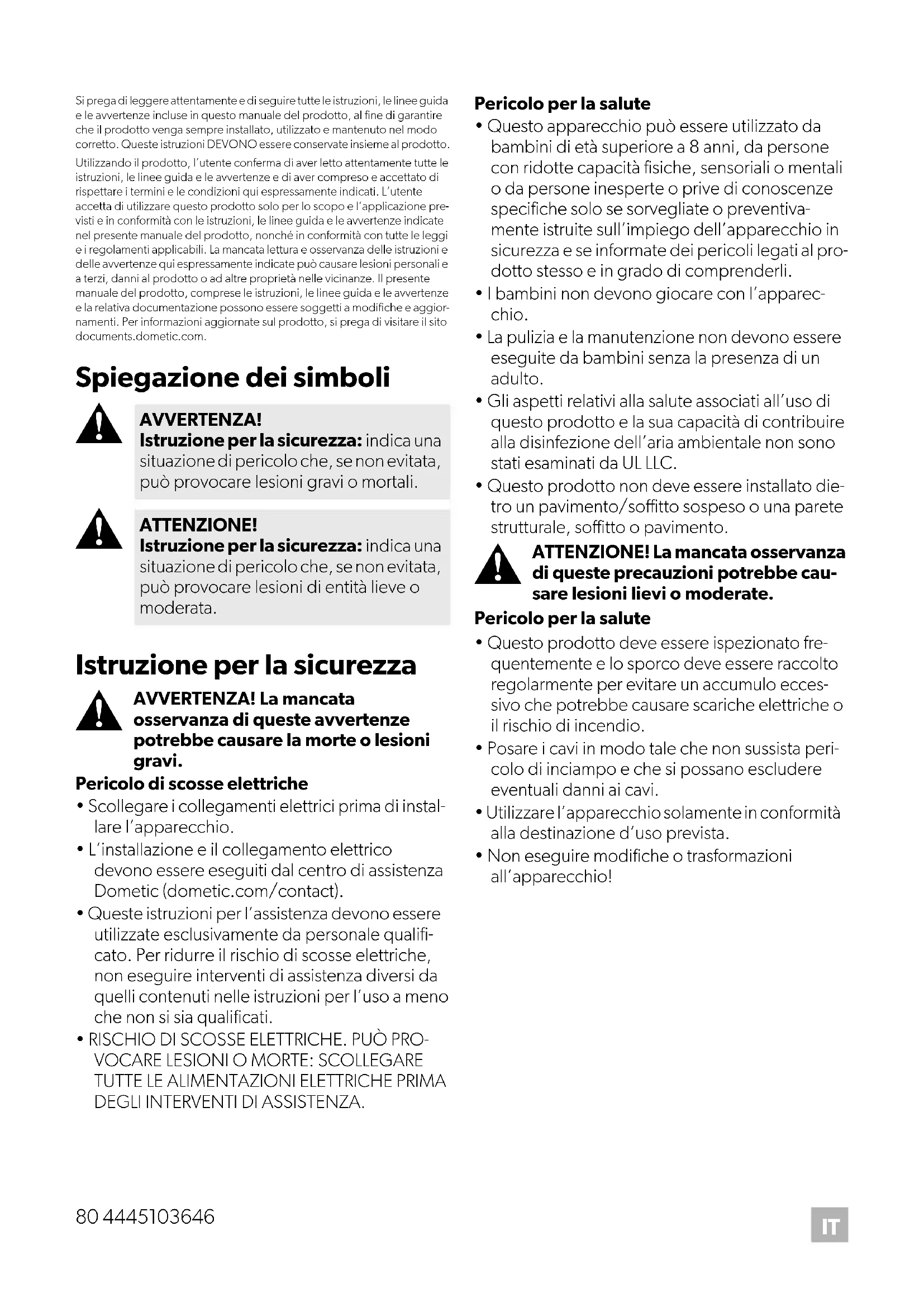

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto.
Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si prega di visitare il sito documents.dometic.com.
Spiegazione dei simboli
AVVERTENZA!
Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, può provocare lesioni gravi o mortali.
ATTENZIONE!
Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, può provocare lesioni di entità lieve o moderata.
Istruzione per la sicurezza
AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.
Pericolo di scosse elettriche
- Scollegare i collegamenti elettrici prima di installare l'apparecchio.
- L'installazione e il collegamento elettrico devono essere eseguiti dal centro di assistenza Dometic (dometic.com/contact).
- Queste istruzioni per l'assistenza devono essere utilizzate esclusivamente da personale qualificato. Per ridurre il rischio di scosse elettriche, non eseguire interventi di assistenza diversi da quelli contenuti nelle istruzioni per l'uso a meno che non si sia qualificati.
- RISCHIO DI SCOSSE ELETTRICHE. PUÒ PROVOCARE LESIONI O MORTE: SCOLLEGARE TUTTE LE ALIMENTAZIONI ELETTRICHE PRIMA DEGLI INTERVENTI DI ASSISTENZA.
Pericolo per la salute
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso e in grado di comprenderli.
- I bambini non devono giocare con l'apparecchio.
- La pulizia e la manutenzione non devono essere eseguite da bambini senza la presenza di un adulto.
- Gli aspetti relativi alla salute associati all'uso di questo prodotto e la sua capacità di contribuire alla disinfezione dell'aria ambientale non sono stati esaminati da UL LLC.
- Questo prodotto non deve essere installato dietro un pavimento/soffitto sospeso o una parete strutturale, soffitto o pavimento.
ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.
Pericolo per la salute
- Questo prodotto deve essere ispezionato frequentemente e lo sporco deve essere raccolto regolarmente per evitare un accumulo eccessivo che potrebbe causare scariche elettriche o il rischio di incendio.
- Posare i cavi in modo tale che non sussista pericolo di inciampo e che si possano escludere eventuali danni ai cavi.
- Utilizzare l'apparecchio solamente in conformità alla destinazione d'uso prevista.
- Non eseguire modifiche o trasformazioni all'apparecchio!
Dotazione
Breathe 2500 (fig. 1, pagina 3)
| Articolo Componente Quantità | ||
| 1 Purificatore d'aria 1 | ||
| 2 | V i t e S | T |
| 3 Fascetta 2 | ||
| 4 Nastro doppio 4 | ||
| 5 Cavo di collegamento 1 | ||
| 6 Borsa di tessuto 1 | ||
Breathe 4500 (fig. 2, pagina 4)
| Articolo Componente Quantità | ||
| 1 Purificatore d'aria 1 | ||
| 2 Cavo con 2 aghi ionizzanti | 1 | |
| 3 | V i t e M | 4 |
| 4 | C l i p | |
| 5 Fascetta 2 | ||
| 6 Supporto | 1 | |
| 7 Nastro doppio 4 | ||
| 8 Cavo di collegamento | 2 | |
| 9 Dima di foratura | 1 | |
| 10 | Borsa di tessuto 1 | |
Breathe 4500 Marine (fig. 3, pagina 5)
| Articolo Componente Quantità | ||
| 1 Purificatore d'aria 1 | ||
| 2 Cavo con 2 aghi ionizzanti | 1 | |
| 3 | V i t e S | T |
| 4 Nastro doppio 4 | ||
| 5 Cavo di collegamento 1 | ||
| 6 Dima di foratura | 1 | |
| 7 Borsa di tessuto 1 | ||
Conformità d'uso
Il purificatore d'aria è stato progettato per essere installato su un climatizzatore. Il purificatore d'aria è progettato per pulire l'aria e ridurre muffa, polvere, odori e particelle.
Il purificatore d'aria può essere installato sulle unità A/∅ per veicoli creazionali e imbarcazioni.
Il purificatore d'aria è adatto per:
- Climatizzatori per veicoli ricreazionali e imbarcazioni Dometic.
Il purificatore d'aria non è adatto per:
- Ventilatori
- Spazi a contatto con l'acqua.
Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità con le presenti istruzioni.
Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodotto. Un'installazione errata e/o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.
Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:
- montaggio o collegamento non corretti, compresa la sovratensione
- manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore
- modifiche al prodotto senza esplicita autorizzazione del produttore
- impiego per scopi diversi da quelli descritti nel presente manuale.
Domettic si riservò il diritto di modificare l'aspetto e le specifiche del prodotto.
Descrizione delle caratteristiche tecniche
Il purificatore d'aria pulisce l'aria e riduce muffa, polvere, odori, particelle e batteri. A tale scopo, il purificatore d'aria utilizza la ionizzazione con punta dell'ago per creare ioni negativi e positivi che purificano l'aria. L'aria purificata viene trasportata attraverso la conduttura e nello spazio climatizzato.
Il LED di stato indica se il purificatore d'aria è in funzione oppure no:
- II LED è acceso: L'apparecchio funziona.
• Il LED è spento: L'apparecchio non funziona.
Installazione
AVVERTENZA! Pericolo elettrico
Scollegare i collegamenti elettrici prima di installare l'apparecchio.
AVVISO! Rischio di danni Solo Breathe 4500, Breathe 4500
Marine: Utilizzare la dima di foratura fornita per praticare i fori per gli aghi ionizzanti.
FreshJet (ADB 2012)
▶Procedere come illustrato capitolo "FreshJet (ADB2012)" a pagina 6.
FreshJet (ADB 2015)
▶Procedere come illustrato capitolo "FreshJet (ADB2015)" a pagina 13.
▶Procedere come illustrato capitolo "FreshJet Series 3 MECH, FreshJet Series 4 MECH" a pagina 19.
Penguin II MECH
▶Procedere come illustrato capitolo "Penguin II MECH" a pagina 27.
Penguin II ELEC
▶Procedere come illustrato capitolo “Penguin II ELEC” a pagina 32.
Blizzard NXT MECH
▶Procedere come illustrato capitolo "Blizzard NXT MECH" a pagina 37.
Blizzard NXT ELEC
▶Procedere come illustrato capitolo "Blizzard NXT ELEC" a pagina 42.
Brisk II
▶Procedere come illustrato capitolo "FreshJet (ADB2012)" a pagina 6.
Unità A/C per imbarcazioni
AVVISO!
Assicurarsi di non allargare i fori di montaggio in caso di sbavatura dei fori di montaggio con un alesatore.
Il purificatore d'aria può essere montato a parete in uno spazio asciutto. Considerare la lunghezza dei cavi verso l'unità A/C per imbarcazioni.
▶Procedere come illustrato capitolo "Marine A/C units" a pagina 51.
Impiego dell'apparecchio
Il purificatore d'aria funziona automaticamente quando la ventola del climatizzatore è attivata.
Risoluzione dei problemi
Se l'apparecchio non funziona come descritto o il cavo di alimentazione è danneggiato, contattare il servizio di assistenza del fabbricante (vedi dometic.com/dealer).
Pulizia e cura
▶Controllare e pulire l'ago ionizzante periodicamente e, se applicabile, ogni volta che si esegue la manutenzione del filtro del climatizzatore.
Garanzia
Vedere le sezioni sotto per informazioni sulla garanzia e l'assistenza in garanzia negli Stati Uniti, in Canada e in tutte le altre regioni.
Stati Uniti e Canada
LA GARANZIA LIMITATA È DISPONIBILE PRESSO DOMETIC.COM/WARRANTY.
PER ALTRE DOMANDE O PER RICHIEDERE UNA COPIA GRATUITA DELLA DICHIARAZIONE DI GARANZIA LIMITATA, CONTATTARE:
DOMETIC CORPORATION
MARINE CUSTOMER SUPPORT CENTER
2000 NORTH ANDREWS AVENUE
POMPANO BEACH, FLORIDA, USA 33069
1-800-542-2477
Tutte le altre regioni
Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare la filiale del fabbricante nella propria regione (dometic.com/dealer) o il proprio rivenditore.
Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al dispositivo:
- Una copia della ricevuta con la data di acquisto,
- Il motivo della richiesta o la descrizione del guasto.
FCC
Questo dispositivo è conforme alla sezione 15 della normativa FCC. Il funzionamento è soggetto alle seguenti due condizioni:
- Il dispositivo non deve causare interferenze dannose.
- Il dispositivo deve tollerare le interferenze, incluse le interferenze che possano causare un funzionamento indesiderato del dispositivo.
Qualsiasi cambiamento o modifica non espressamente approvata dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare questo apparecchio.
Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per i dispositivi digitali di Classe B, in conformità alla sezione 15 della normativa FCC. Questi limiti sono stati stabiliti per fornire una ragionevole protezione contro le interferenze dannose in un'installazione residenziale. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una specifica installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva che possono essere determinate accendendo e spegnendo l'apparecchio, l'utente è invitato a cercare di correggere l'interferenza adottando una o più delle seguenti misure:
- Riorientare o riposizionare l'antenna di ricezione.
- Aumentare la distanza tra l'apparecchio e il ricevitore.
- Collegare l'apparecchio a una presa di un circuito diverso da quello a cui è collegato il ricevitore.
- Rivolgersi al distributore o a un tecnico radio/TV esperto per ricevere assistenza.
Questo dispositivo è conforme agli standard RSS esenti da licenza ISED Canada. Il funzionamento è soggetto alle seguenti due condizioni:
- Il dispositivo non deve causare interferenze.
- Il dispositivo deve tollerare le interferenze, incluse le interferenze che possano causare un funzionamento indesiderato del dispositivo.
Questo apparecchio digitale di Classe B è conforme alla norma canadese ICES-3(B)/NMB-3(B).
Smaltimento
Riciclaggio del materiale da imballaggio
Smaltire il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Stati Uniti
Riciclaggio di prodotti con batterie non sostituibili, batterie ricaricabili o fonti di luce
Smaltire il prodotto in conformità a tutti i regolamenti applicabili.
È possibile smaltire il prodotto gratuitamente.
Tutte le altre regioni
Riciclaggio di prodotti con batterie non sostituibili, batterie ricaricabili o fonti di luce
Se il prodotto contiene batterie non sostituibili, batterie ricaricabili o fonti di luce, non è necessario rimuoverle prima dello smaltimento.
Per smaltire definitivamente il prodotto, informarsi presso il centro di riciclaggio più vicino o presso il proprio rivenditore specializzato sulle norme relative allo smaltimento.
▶ È possibile smaltire il prodotto gratuitamente.
Specifiche tecniche
| Breathe 2500 Breathe 4500 Breathe 4500 Marine | |||
| SKU 9620000428 96200004 | 27 9620000429 | ||
| Intervallo di temperatura -10 °C - +45 °C | |||
| Tensione | 100 - 245 V~ / 50 - 60 Hz | ||
| Corrente: 20 mA | |||
| Dimensioni (L x P x A) | fig. 4, pagina 5 | ||
| Peso 0,27 kg 0,54 kg 0,36 kg | |||
| Ispezione/certificazione |  |  10R-06 16457 | |
| È conforme al limite di emis-sioni di ozono della California | Certificato CARB | ||
