KÄYTTÖOHJE Breathe 4500 DOMETIC

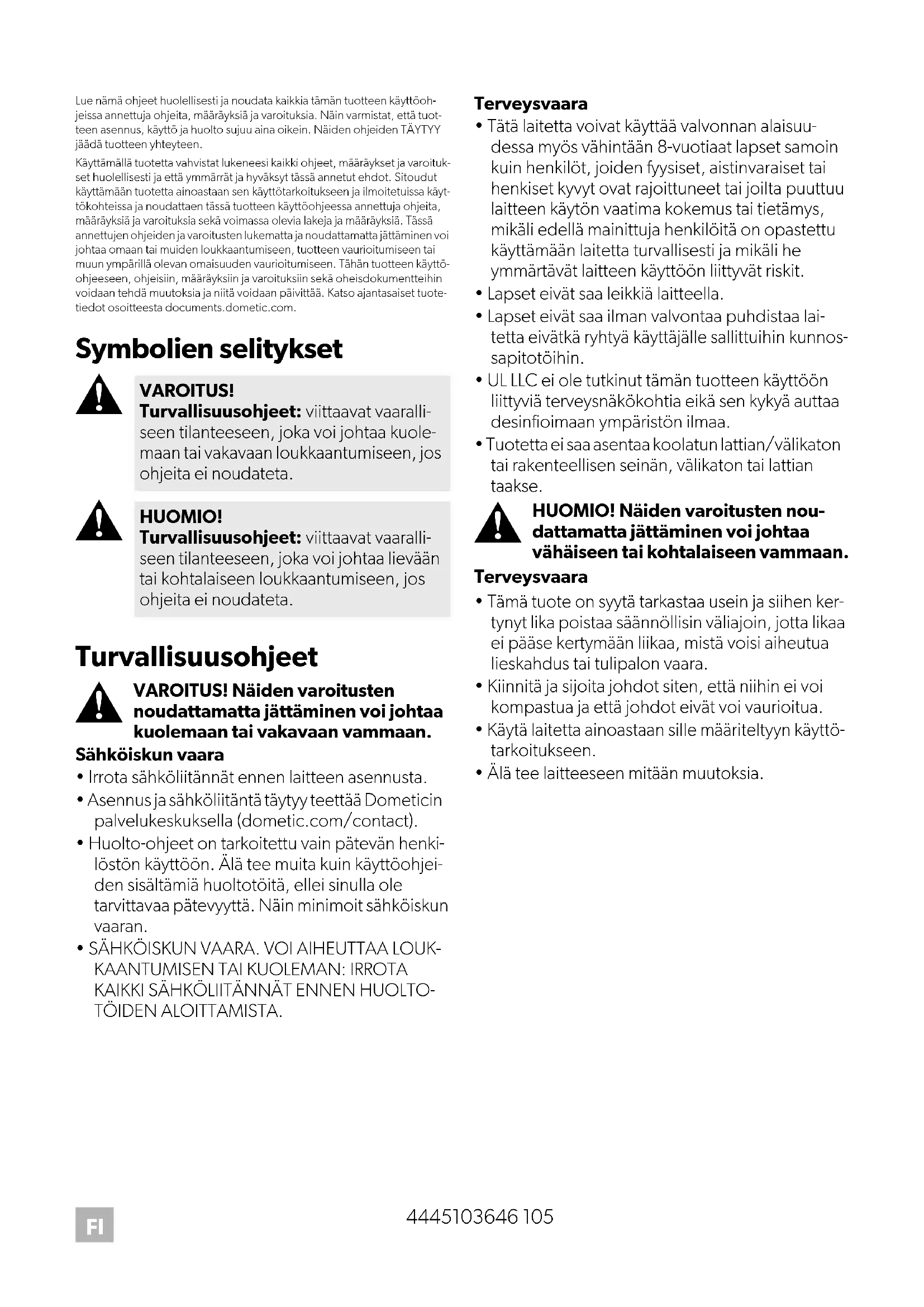

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöoh-jeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuot-teen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoituk-set huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyt- tökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttö-ohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuote-tiedot osoitteesta documents.dometic.com. Symbolien selitykset

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan. Sähköiskun vaara

  • Irrota sähköliitännät ennen laitteen asennusta.
  • Asennus ja sähköliitäntä täytyy teettää Dometicin palvelukeskuksella (dometic.com/contact).
  • Huolto-ohjeet on tarkoitettu vain pätevän henki- löstön käyttöön. Älä tee muita kuin käyttöohjei- den sisältämiä huoltotöitä, ellei sinulla ole tarvittavaa pätevyyttä. Näin minimoit sähköiskun vaaran.
  • Tätä laitetta voivat käyttää valvonnan alaisuu- dessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli he ymmärtävät laitteen käyttöön liittyvät riskit.
  • Lapset eivät saa leikkiä laitteella.
  • Lapset eivät saa ilman valvontaa puhdistaa lai- tetta eivätkä ryhtyä käyttäjälle sallittuihin kunnos- sapitotöihin.
  • UL LLC ei ole tutkinut tämän tuotteen käyttöön liittyviä terveysnäkökohtia eikä sen kykyä auttaa desinfioimaan ympäristön ilmaa.
  • Tuotetta ei saa asentaa koolatun lattian/välikaton tai rakenteellisen seinän, välikaton tai lattian taakse.

HUOMIO! Näiden varoitusten nou- dattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan. Terveysvaara

  • Tämä tuote on syytä tarkastaa usein ja siihen ker- tynyt lika poistaa säännöllisin väliajoin, jotta likaa ei pääse kertymään liikaa, mistä voisi aiheutua lieskahdus tai tulipalon vaara.
  • Kiinnitä ja sijoita johdot siten, että niihin ei voi kompastua ja että johdot eivät voi vaurioitua.
  • Käytä laitetta ainoastaan sille määriteltyyn käyttö- tarkoitukseen.
  • Älä tee laitteeseen mitään muutoksia. VAROITUS! Turvallisuusohjeet: viittaavat vaaralli- seen tilanteeseen, joka voi johtaa kuole- maan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta. HUOMIO! Turvallisuusohjeet: viittaavat vaaralli- seen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.106 4445103646

Toimituskokonaisuus Breathe 2500 (kuva 1, sivulla 3) Breathe 4500 (kuva 2, sivulla 4) Breathe 4500 Marine (kuva 3, sivulla 5) Käyttötarkoitus Ilmanpuhdistin on tarkoitettu asennettavaksi ilmas- tointilaitteeseen. Ilmanpuhdistin on tarkoitettu ilman puhdistamiseen ja homeen, pölyn, hajujen ja hiukkasten vähentämiseen. Ilmanpuhdistin voidaan asentaa matkailuauton tai veneen ilmastointilaitteeseen. Ilmanpuhdistin sopii seuraaviin:

  • Dometicin matkailuauto- ja veneilmastointilait- teet Ilmanpuhdistin ei sovi seuraaviin:
  • Veden kanssa kosketuksiin joutuvat tilat Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohtee- seen. Näistä ohjeista saat tuotteen asianmukaiseen asen- nukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyy- dyttävästi, ja se saattaa mennä epäkuntoon. Valmistaja ei ota vastuuta tapaturmista tai tuotevau- rioista, jotka johtuvat seuraavista:
  • Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
  • Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
  • Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
  • Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa. Tekninen kuvaus Ilmanpuhdistin puhdistaa ilmaa ja vähentää hometta, pölyä, hajuja, hiukkasia ja bakteereita. Tähän tarkoitukseen ilmanpuhdistimessa käytetään neulankärki-ionisointia, jolla tuotetaan sekä negatii- visesti että positiivisesti varautuneita ioneja, jotka puhdistavat ilmaa. Puhdistettu ilma johdetaan ilmastoituun tilaan putkistoa pitkin. Kohta Osa Määrä 1 Ilmanpuhdistin 1 2 Ruuvi ST4 x 16 mm 2 3Nippuside 2 4 Kaksipuoliteippi 4 5 Liitäntäjohto 1 6 Kangaspussi 1 Kohta Osa Määrä 1 Ilmanpuhdistin 1 2 Johto, jossa 2 ionisointineulaa 1 3 Ruuvi M4 x 12 mm 2 4Klipsi 2 5Nippuside 2 6Tuki 1 7 Kaksipuoliteippi 4 8 Liitäntäjohto 2 9 Poraussabluuna 1 10 Kangaspussi 1 Kohta Osa Määrä 1 Ilmanpuhdistin 1 2 Johto, jossa 2 ionisointineulaa 1 3 Ruuvi ST4 x 16 mm 2 4 Kaksipuoliteippi 4 5 Liitäntäjohto 1 6 Poraussabluuna 1 7 Kangaspussi 14445103646 107

Tila-LED ilmaisee, onko ilmanpuhdistin toiminnassa vai ei:

  • LED-valo palaa: Laite on toiminnassa.
  • LED-valo ei pala: Laite ei ole toiminnassa. Asennus

FreshJet (ADB 2012) ➤Toimi kuvan mukaisesti, ks. kap. ”FreshJet (ADB2012)” sivulla 6. FreshJet (ADB 2015) ➤Toimi kuvan mukaisesti, ks. kap. ”FreshJet (ADB2015)” sivulla 13. FreshJet Series 3 MECH, FreshJet Series 4 MECH ➤Toimi kuvan mukaisesti, ks. kap. ”FreshJet Series 3 MECH, FreshJet Series 4 MECH” sivulla 19. Penguin II MECH ➤Toimi kuvan mukaisesti, ks. kap. ”Penguin II MECH” sivulla 27. Penguin II ELEC ➤Toimi kuvan mukaisesti, ks. kap. ”Penguin II ELEC” sivulla 32. Blizzard NXT MECH ➤Toimi kuvan mukaisesti, ks. kap. ”Blizzard NXT MECH” sivulla 37. Blizzard NXT ELEC ➤Toimi kuvan mukaisesti, ks. kap. ”Blizzard NXT ELEC” sivulla 42. Brisk II ➤Toimi kuvan mukaisesti, ks. kap. ”FreshJet (ADB2012)” sivulla 6. Veneilmastointilaitteet

Ilmanpuhdistin voidaan asentaa kuivan tilan sei- nään. Huomaa veneilmastointilaitteen johtojen pituus. ➤Toimi kuvan mukaisesti, ks. kap. ”Marine A/C units” sivulla 51. Laitteen käyttö Ilmanpuhdistin toimii automaattisesti, kun ilmas- tointilaitteen tuuletin on kytketty päälle. Vianetsintä Jos laite ei toimi kuvatulla tavalla tai jos virtajohto on viallinen, ota yhteyttä valmistajan huoltopalveluun (ks. dometic.com/dealer). Puhdistus ja hoito ➤Tarkasta ja puhdista ionisointineula ajoittain ja aina, kun huollat ilmastointilaitteen ilmansuodat- timen, jos sellainen on käytössä. Takuu Katso Yhdysvaltojen, Kanadan ja kaikkien muiden alueiden takuuta ja takuutukea koskevat tiedot alla olevista osioista. Yhdysvallat ja Kanada

1-800-542-2477 VAROITUS! Sähköiskun vaara Irrota sähköliitännät ennen laitteen asen- nusta. HUOMAUTUS! Vahingonvaara Vain Breathe 4500, Breathe 4500 Marine: Poraa reiät ionisointineuloja var- ten laitteen mukana toimitettua poraus- sapluunaa apuna käyttäen. HUOMAUTUS! Varo suurentamasta asennusaukkoja, jos poistat pursetta asennusaukoista avarti- men avulla.108 4445103646

Kaikki muut alueet Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipis- teeseen omalla alueellasi (dometic.com/dealer) tai jälleenmyyjään. Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

  • Kopio kuitista, jossa näkyy ostopäivä
  • Valitusperuste tai vikakuvaus FCC Tämä laite on Yhdysvaltain telehallintoviraston (FCC) säännöstön osan 15 mukainen. Käyttö on sal- littu seuraavalla kahdella ehdolla:
  • Laite ei saa aiheuttaa haitallisia häiriöitä.
  • Laitteen on otettava vastaan mahdolliset häiriöt, myös sellaiset, jotka voivat haitata laitteen toi- mintaa. Muutokset ja muokkaukset, joita viranomaissää- döksistä vastaavat tahot eivät ole erikseen hyväksy- neet, voivat mitätöidä käyttäjän oikeuden käyttää laitetta. Laitteen on testattu noudattavan luokan B digitaali- laitteiden rajoituksia FCC-sääntöjen osan 15 mukai- sesti. Nämä rajat on laadittu suojaamaan haitallisilta häiriöiltä asuinalueilla olevissa asennuksissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusener- giaa ja voi ohjeiden vastaisessa asennuksessa ja käytössä aiheuttaa haitallisia häiriöitä radioviestin- tään. Mitään takuuta ei kuitenkaan ole siitä, ettei häiriöitä aiheutuisi missään asennuksessa. Jos tämä laite aiheuttaa radio- tai televisiovastaanottimen toi- mintaan haitallisia häiriöitä, jotka voidaan todeta kytkemällä laite päälle ja pois päältä, käyttäjää kehotetaan kokeilemaan seuraavia häiriöiden kor- jaustoimia:
  • Suuntaa tai sijoita antenni uudelleen.
  • Siirrä laite ja vastaanotin kauemmas toisistaan.
  • Liitä laite eri virtapiirissä olevaan pistokkeeseen kuin vastaanotin.
  • Pyydä apua jälleenmyyjältä tai kokeneelta radio- /tv-teknikolta. Tämä laite on Industry Canadan lisenssistä vapaute- tun RSS-standardin tai -standardien mukainen. Käyttö on sallittu seuraavalla kahdella ehdolla:
  • Laite ei saa aiheuttaa häiriöitä.
  • Laitteen on otettava vastaan mahdolliset häiriöt, myös sellaiset, jotka voivat haitata laitteen toi- mintaa. Tämä luokan B digitaalilaite noudattaa kanadalaisia ICES-3(B)-/NMB-3(B)-standardien vaatimuksia. Hävittäminen Pakkausmateriaalin kierrätys Yhdysvallat Kiinteästi asennettuja akkuja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys Kaikki muut alueet Kiinteästi asennettuja akkuja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys ➤ Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäte- astioihin. ➤ Noudata kaikkia sovellettavia määräyksiä, kun hävität laitteen. ➤ Tuotteen voi hävittää veloituksetta. ➤ Jos tuotteessa on kiinteästi asennettuja akkuja, ladattavia akkuparistoja tai valon- lähteitä, niitä ei tarvitse poistaa ennen tuot- teen hävittämistä. ➤ Jos haluat poistaa tuotteen lopullisesti käy- töstä, tiedustele yksityiskohtaisia hävittä- mistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai eri- koisliikkeestä. ➤ Tuotteen voi hävittää veloituksetta.4445103646 109

Tekniset tiedot Breathe 2500 Breathe 4500 Breathe 4500 Marine SKU 9620000428 9620000427 9620000429 Lämpötila-alue –10 °C ... +45 °C Jännite 100 – 245 V w/ 50 – 60 Hz Virta 20 mA Mitat (P x L x K) kuva 4, sivulla 5 Paino 0,27 kg 0,54 kg 0,36 kg Tarkastus/sertifikaatti 10R-06 16457 Ei ylitä Kalifornian otsoni- päästörajoja CARB-sertifioitu110 4445103646
