Breathe 4500 - Klimaanlage DOMETIC - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Breathe 4500 DOMETIC als PDF.
| Produkttyp | Luftreiniger für Klimaanlage |
| Marke | DOMETIC |
| Modell | Breathe 4500 |
| Gewicht | 0,54 kg |
| Stromversorgung | 100-245 V~ / 50-60 Hz, 20 mA |
| Betriebstemperaturbereich | -10 °C bis +45 °C |
| Reinigungstechnologie | Nadelionisation (negative und positive Ionen) |
| Hauptfunktionen | Luftreinigung, Reduzierung von Schimmel, Staub, Gerüchen, Partikeln und Bakterien |
| Installation | An Dometic-Klimaanlagen für Wohnmobile und Schiffe |
| LED-Anzeige | Ein = Betrieb, aus = ausgeschaltet |
| Zertifizierungen | CARB, FCC Part 15, ICES-3(B) |
| Sicherheit | Vor Installation vom Stromnetz trennen, Installation durch Fachmann empfohlen |
| Wartung | Ionisationsnadeln regelmäßig überprüfen und reinigen |
| Garantie | Gesetzliche Garantie (je nach Region), in den USA eingeschränkte Garantie auf dometic.com/warranty |
| Lieferumfang | Luftreiniger, Kabel mit 2 Ionisationsnadeln, M4x4-Schrauben, Klemme, Befestigung, Halterung, doppelseitiges Klebeband (4), Anschlusskabel (2), Bohrschablone, Stoffbeutel |
| Stromverbrauch | 20 mA (ca. 4,8 W bei 240 V) |
Häufig gestellte Fragen - Breathe 4500 DOMETIC
Benutzerfragen zu Breathe 4500 DOMETIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Klimaanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch Breathe 4500 - DOMETIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Breathe 4500 von der Marke DOMETIC.
BEDIENUNGSANLEITUNG Breathe 4500 DOMETIC
Montage- und Bedienungsanleitung .....59
FR
Purificateur d'air
Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.
Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.

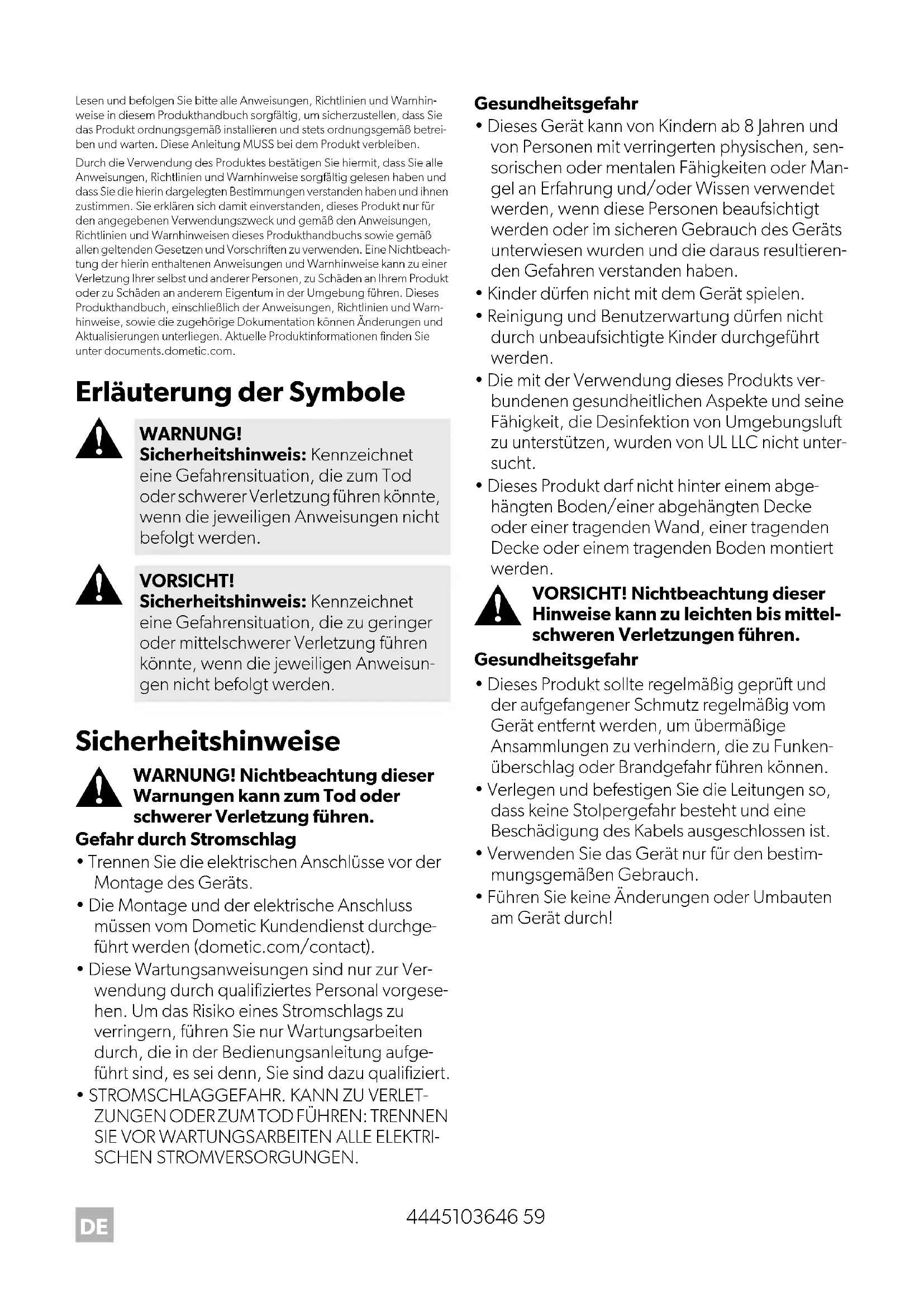

Erläuterung der Symbole
WARNUNG!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.
VORSICHT!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.
Sicherheitshinweise
WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.
Gefahr durch Stromschlag
- Trennen Sie die elektrischen Anschlüsse vor der Montage des Geräts.
• Die Montage und der elektrische Anschluss müssen vom Dometic Kundendienst durchgeführt werden (dometic.com/contact). - Diese Wartungsanweisungen sind nur zur Verwendung durch qualifiziertes Personal vorgesehen. Um das Risiko eines Stromschlags zu verringern, führen Sie nur Wartungsarbeiten durch, die in der Bedienungsanleitung aufgeführt sind, es sei denn, Sie sind dazu qualifiziert.
- STROMSCHLAGGEFAHR. KANN ZU VERLET-ZUNGEN ODER ZUM TOD FÜHREN: TRENNEN SIE VOR WARTUNGSARBEITEN ALLE ELEKTRISCHEN STROMVERSORGUNGEN.
Gesundheitsgefahr
- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Reinigung und Benutzerwartung dürfen nicht durch unbeaufsichtigte Kinder durchgeführt werden.
- Die mit der Verwendung dieses Produkts verbundenen gesundheitlichen Aspekte und seine Fähigkeit, die Desinfektion von Umgebungsluft zu unterstützen, wurden von UL LLC nicht untersucht.
- Dieses Produkt darf nicht hinter einem abgehängten Boden/einer abgehängten Decke oder einer tragenden Wand, einer tragenden Decke oder einem tragenden Boden montiert werden.
VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.
Gesundheitsgefahr
- Dieses Produkt sollte regelmäßig geprüft und der aufgefangener Schmutz regelmäßig vom Gerät entfernt werden, um übermäßige Ansammlungen zu verhindern, die zu Funkenüberschlag oder Brandgefahr führen können.
- Verlegen und befestigen Sie die Leitungen so, dass keine Stolpergefahr besteht und eine Beschädigung des Kabels ausgeschlossen ist.
- Verwenden Sie das Gerät nur für den bestimmungsgemäßen Gebrauch.
- Führen Sie keine Änderungen oder Umbauten am Gerät durch!
Lieferumfang
Breathe 2500 (Abb. 1, Seite 3)
| Position Komponente Anzahl | |||||
| 1 | L | u | f | t | r |
| 2 Schraube ST4 x 16 mm 2 | |||||
| 3 Kabelbinder 2 | |||||
| 4 Doppeltes Klebeband 4 | |||||
| 5 Anschlussleitung 1 | |||||
| 6 Stofftasche 1 | |||||
Breathe 4500 (Abb. 2, Seite 4)
| Position | Komponente Anzahl | |
| 1 | L u f t r | e |
| 2 Kabel mit 2 Ionisationsnadeln 1 | ||
| 3 | Schraube M4 x 12 mm | 2 |
| 4 | Klammer | 2 |
| 5 Kabelbinder 2 | ||
| 6 Support | 1 | |
| 7 Doppeltes Klebeband 4 | ||
| 8 Anschlussleitung | 2 | |
| 9 | Bohrschablone | 1 |
| 10 | Stofftasche 1 | |
Breathe 4500 Marine (Abb. 3, Seite 5)
| Position | Komponente Anzahl | |
| 1 | L u f t r | e |
| 2 Kabel mit 2 Ionisationsnadeln 1 | ||
| 3 Schraube ST4 x 16 mm 2 | ||
| 4 Doppeltes Klebeband 4 | ||
| 5 Anschlussleitung 1 | ||
| 6 | Bohrschablone | 1 |
| 7 Stofftasche 1 | ||
Bestimmungsgemäßer Gebrauch
Der Luftreiniger ist für die Montage an einer Klimaanlage vorgesehen. Der Luftreiniger dient zur Reinigung der Luft und zue Reduzierung von 1 Schimmel, Staub, Gerüchen und Partikeln.
Der Luftreiniger kann an Klimaanlagen für Wohnmobile und Schiffe montiert werden.
Der Luftreiniger ist geeignet für:
- Dometic Klimaanlagen für Wohnmobile und Schiffe
Der Luftreiniger ist nicht geeignet für:
- Ventilatoren
- Bereiche, die mit Wasser in Berührung kommen Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.
Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.
Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:
- unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
- unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen
- Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers
- Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.
Technische Beschreibung
Der Luftreiniger reinigt die Luft und reduziert Schimmel, Staub, Gerüche, Partikel und Bakterien. Zu diesem Zweck erzeugt der Luftreiniger mithilfe der Nadelpunkt-Ionisation sowohl negative als auch positive lonen, die die Luft reinigen. Die gereinigte Luft wird durch die Kanäle in den klimatisierten Raum geleitet.
Die Status-LED zeigt an, ob der Luftreiniger funktioniert oder nicht:
• LED leuchtet: Das Gerät funktioniert.
• LED leuchtet nicht: Das Gerät funktioniert nicht.
Installation
WARNUNG! Stromschlaggefahr
Trennen Sie die elektrischen Anschlüsse vor der Montage des Geräts.
ACHTUNG! Beschädigungsgefahr Nur Breathe 4500, Breathe 4500
Marine: Verwenden Sie die im Lieferumfang enthaltene Bohrschablone, um die Löcher für die Ionisationsnadeln zu bohren.
FreshJet (ADB 2012)
▶Gehen Sie vor wie in Kapitel „FreshJet (ADB2012)“ auf Seite 6 dargestellt.
FreshJet (ADB 2015)
▶Gehen Sie vor wie in Kapitel „FreshJet (ADB2015)” auf Seite 13 dargestellt.
▶Gehen Sie vor wie in Kapitel „FreshJet Series 3 MECH, FreshJet Series 4 MECH“ auf Seite 19 dargestellt.
Penguin II MECH
▶Gehen Sie vor wie in Kapitel „Penguin II MECH“ auf Seite 27 dargestellt.
Penguin II ELEC
▶Gehen Sie vor wie in Kapitel „Penguin II ELEC“ auf Seite 32 dargestellt.
Blizzard NXT MECH
▶Gehen Sie vor wie in Kapitel „Blizzard NXT MECH“ auf Seite 37 dargestellt.
Blizzard NXT ELEC
▶Gehen Sie vor wie in Kapitel „Blizzard NXT ELEC“ auf Seite 42 dargestellt.
Brisk II
▶Gehen Sie vor wie in Kapitel „FreshJet (ADB2012)“ auf Seite 6 dargestellt.
Klimaanlagen für Schiffe
ACHTUNG!
Achten Sie darauf, die Montagelöcher nicht zu vergrößern, falls Sie Montagelöcher mit einer Reibahle entgraten.
Der Luftreiniger kann an einer Wand in einem trockenen Raum montiert werden. Beachten Sie die Kabellängen zur Schiffsklimaanlage.
▶Gehen Sie vor wie in Kapitel „Marine A/C units“ auf Seite 51 dargestellt.
Verwendung des Geräts
Der Luftreiniger wird automatisch betrieben, wenn der Lüfter der Klimaanlage aktiviert wird.
Fehlersuche und Fehlerbehebung
Wenn das Gerät nicht wie beschrieben funktioniert oder das Netzkabel beschädigt ist, wenden Sie sich an den Kundendienst des Herstellers (siehe dometic.com/dealer).
Reinigung und Pflege
Überprüfen und reinigen Sie die Ionisierungsnadel regelmäßig und ggf. bei jeder Wartung des Luftfilters der Klimaanlage.
Garantie
Informationen zur Gewährleistung und zur Abwicklung von Gewährleistungsfällen in den USA, Kanada und allen anderen Regionen finden Sie in den nachstehenden Abschnitten.
USA und Kanada
EINGESCHRÄNKTE GEWÄHRLEISTUNG VERFÜGBAR UNTER:
DOMETIC.COM/WARRANTY.
WENN SIE FRAGEN HABEN ODER EINE KOSTEN-LOSE KOPIE DER EINGESCHRÄNKTEN GEWÄHRLEISTUNG ERHALTEN MÖCHTEN, WENDEN SIE SICH BITTE AN:
DOMETIC CORPORATION
MARINE CUSTOMER SUPPORT CENTER
2000 NORTH ANDREWS AVENUE
POMPANO BEACH, FLORIDA, USA 33069
1-800-542-2477
Alle anderen Regionen
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrer Region (dometic.com/dealer) oder an Ihren Fachhändler.
Bitte senden Sie bei einem Reparatur- bzw.
Gewährleistungsantrag folgende Unterlagen mit dem Produkt ein:
- eine Kopie der Rechnung mit Kaufdatum
- einen Reklamationsgrund oder eine Fehlerbeschreibung
FCC
Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Für den Betrieb gelten die beiden folgenden Bedingungen:
- Dieses Gerät darf keine funktechnischen Störungen verursachen.
- Dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.
Bei Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der gesetzlichen Vorschriften verantwortlichen Stelle genehmigt wurden, können zur Folge haben, dass der Benutzer die Berechtigung zum Betrieb des Gerätes verliert.
Dieses Gerät wurde entsprechend den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen getestet und entspricht diesen. Diese Grenzwerte sind so ausgelegt, dass sie bei einer Installation in Wohnräumen einen angemessenen Schutz vor funktechnischen Störungen bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann solche ausstrahlen und kann funktechnische Störungen verursachen, wenn es nicht den Anweisungen gemäß installiert und verwendet wird. Es kann jedoch keine Garantie dafür übernommen werden, dass bei einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät funktechnische Störungen des Radio- oder Fernsehempfangs verursacht, was dadurch festgestellt werden kann, dass das Gerät ein- und ausgeschaltet wird, sollte der Benutzer versuchen, die Störung mithilfe einer oder mehrerer der folgenden Maßnahmen zu beheben:
• Die Empfangsantenne neu ausrichten oder sie an einen anderen Standort bringen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an eine Steckdose anschließen, die nicht mit demselben Stromkreis verbunden ist wie der Empfänger.
- Hilfe erhalten Sie beim Händler oder bei einem erfahrenen Radio-/Fernsehtechniker.
Dieses Gerät erfüllt die RSS-Norm(en) von Industry Canada für lizenzfreie Geräte. Für den Betrieb gelten die beiden folgenden Bedingungen:
- Dieses Gerät darf keine Störungen verursachen.
- Dieses Gerät muss alle empfangenen Störungen annehmen, einschließlich solcher, die einen unerwünschten Betrieb verursachen können. Dieses digitale Gerät der Klasse B entspricht der kanadischen ICES-3(B)/NMB-3(B).
Entsorgung
Recycling von Verpackungsmaterial
Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Vereinigte Staaten
Recycling von Produkten mit nicht auswechselbaren Batterien, wiederaufladbaren Batterien oder Leuchtmitteln
Entsorgen Sie das Produkt gemäß allen geltenden Vorschriften.
Das Produkt kann kostenlos entsorgt werden.
Alle anderen Regionen
Recycling von Produkten mit nicht auswechselbaren Batterien, wiederaufladbaren Batterien oder Leuchtmitteln
Wenn das Produkt nicht auswechselbare Batterien, wiederaufladbare Batterien oder Leuchtmittel enthält, brauchen Sie diese vor der Entsorgung nicht zu entfernen.
Wenn Sie das Gerät endgültig entsorgen möchten, informieren Sie sich bitte bei Ihrem Wertstoffhof vor Ort oder bei Ihrem Fachhändler, wie dies gemäß den geltenden Entsorgungsvorschriften zu tun ist.
Das Produkt kann kostenlos entsorgt werden.
Technische Daten
| Breathe 2500 Breathe 4500 Breathe 4500 Marine | |||
| SKU 9620000428 9620000 | 427 9620000429 | ||
| Temperaturbereich -10 °C bis +45 °C | |||
| Spannung | 100 - 245 V~ / 50 - 60 Hz | ||
| Strom 20 mA | |||
| Abmessungen (L x B x H) | Abb. 4, Seite 5 | ||
| Gewicht 0,27 kg 0,54 kg 0,36 kg | |||
| Prüfung/Zertifikat |    10R-06 16457 | ||
| Erfüllt die Ozonemissions-grenzwerte von Kalifornien | CARB-zertifiziert | ||
