BD 7075 W Classic Bp - Limpador de chão Kärcher - Manual de utilização gratuito

Características técnicas	Limpa pisos Kärcher BD 7075 W Classic Bp, tipo: limpador a vapor, potência: 1200 W, capacidade do reservatório: 15 L, pressão máxima: 5 bar.
Uso	Projetado para limpeza de pisos duros, ideal para superfícies internas e externas, fácil de usar devido à sua leveza e manobrabilidade.
Manutenção e reparo	Verifique regularmente o filtro e o reservatório, limpe os bicos após cada uso, consulte o manual para reparos específicos.
Segurança	Use apenas em superfícies apropriadas, não mergulhe o aparelho em água, siga as instruções de segurança fornecidas no manual.
Informações gerais	Peso: 6 kg, dimensões: 40 x 30 x 30 cm, garantia: 2 anos, acessórios incluídos: escova, reservatório de água.

Perguntas frequentes - BD 7075 W Classic Bp Kärcher

Como usar o Kärcher BD 7075 W Classic Bp para limpeza de pisos?

Encha o reservatório com água e produto de limpeza conforme as instruções. Ligue o aparelho e passe-o sobre o piso fazendo movimentos lentos e regulares.

Que tipo de pisos podem ser limpos com o Kärcher BD 7075 W Classic Bp?

Este limpador é adequado para pisos duros como azulejos, linóleo e parquet, mas sempre verifique as recomendações do fabricante do piso antes de usar.

O que fazer se o Kärcher BD 7075 W Classic Bp não ligar?

Verifique se o aparelho está corretamente conectado e se o reservatório de água está cheio. Certifique-se também de que o interruptor está na posição "ON".

Como limpar e manter o Kärcher BD 7075 W Classic Bp?

Após o uso, esvazie o reservatório, enxágue-o e deixe-o secar. Limpe a escova e o filtro regularmente para garantir um funcionamento ideal.

Qual é a capacidade do reservatório de água do Kärcher BD 7075 W Classic Bp?

O reservatório tem capacidade de 7,5 litros.

Posso usar produtos de limpeza diferentes dos recomendados pela Kärcher?

Recomenda-se usar apenas produtos de limpeza compatíveis com o Kärcher BD 7075 W Classic Bp para evitar danos ao aparelho.

Como resolver um problema de vazamento de água com o Kärcher BD 7075 W Classic Bp?

Verifique as vedações do reservatório e as conexões das mangueiras. Certifique-se de que estão bem encaixadas e sem danos visíveis.

Qual é o período de garantia do Kärcher BD 7075 W Classic Bp?

O período padrão de garantia é de 2 anos a partir da data de compra, desde que as condições de uso sejam respeitadas.

MANUAL DE UTILIZADOR BD 7075 W Classic Bp Kärcher

Utilização adequada 59

Proteção do meio ambiente 59

Acessórios e peças sobressalentes... 59

Volume do fornecimento 59

Avisos de seguranca 59

Descrição do aparecido. 60

Montagem. 61

Colocacao em funcaoamento 62

Operacao 62

Transporte. 64

Armazenamento 64

Conservacao e manutencao 64

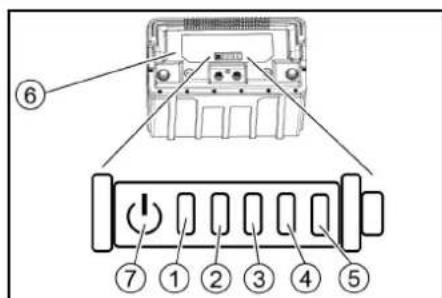

Ajuda em caso de avarias. 65

Garantia 67

Acessórios variante BD. 67

Dados techniques 67

Declaracao de conformidade UE. 67

Indicações gerais

Antes da primeira utilização do aparelho leia o manual de instruções original e os avisos de segurar que o accompaniesham. Proceda em conformidade.

Conserve as dos folhos para referencia ou utilizesao futura.

Função

Esta varredora-aspiradora utilizese para a limpeza humida de pavimentos planos.

O aparecido pode ser adaptado à respectiva tareafa de limpeza, atraves do ajuste da quantidade de água e da quantidade do detergente. A dosagem do detergente é adaptada atraves da adição no deposito.

A largura de trabalho e a capacidade dos depósitos de água limpa e de agua suja (consultar o capítulo "Dados&Técnicos") permitem uma limpeza eficaz com um grande tempo de'utilisation.

O aparecido possui uma tracção.

Aviso

Conforme a respetiva tarea de limpeza, o aparelho pode ser equipado com diversos acessórios. Peça o;,nsso catologo ou visite-nos na Internet, em www.kaercher.com.

Utilização adequada

Este aparelho é adequado para a utilização comercial e industrial, por exemplo, em ho-téis, escolas, hospitais, fábricas, lojas, escritórios e agencições imobiliarias. Utilize este aparelho exclusivamente de acordo com as indications constantes deste manu-ral de instruções.

• O aparecido soit ser utilisé para a limpeza de pavimentos lisos insenosveis à humidade e ao polimento.
• O aparecido não é adequado para a limpeza de pavimentos congelados (p.ex., armazénos frigorificos).
• O aparecido não é adequado para a utilização em ambientes potencialmente explosivos.
• O aparecido está aprovdado para a operação em superficies com uma inclinação Tmaxima (ver capítulo Dados técnicos).

Proteção do meio ambiente

Os materiais de empacotamento são reciclaveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparélixes életricos e electrónicos contentem materiais recicláveis de valor, com frequência, componentes como baterias, acumuladores ou oleo que, em caso de manipulação ou recolha errada, podemrepresentar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funciona do aparélio. Os aparélixos que aparecem este símbolo não devem ser recolhidos no lixo dométrico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informacoes realizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Aoutilizarapenasccessoriosoriginale peças sobressalentesoriginals,garante umutilização segura o bom functonamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

AoAbrir a embalagem,confirma a integralidade do conteudo.Caso faltemcessórios ou em caso de danos de transporte informe o seu fornecedor.

Avisos de segurarca

Antes da primeira'utilisation deste aparelho, leia e tenha atenção ao presente manual de instruções e brochura anexa referente aos avisos de segurarça do aparelho de limpeza das escovas cilindricas e aparelhos de pulverização, n.° 5.956-251.0, e manuseie em conformidade.

O aparecido está aprovdado para a operacao em superficies com una inclinação limitada (ver capfulo Dados先进技术).

ATENCAO

Perigo de lesoes!

O aparelho pode tombar em superficies inclinas.

Não opere o aparelho em superficies inclinas.

O aparelho delve apenas ser ligado se a cobertura e todas as tampas estiverem fechas.

Unidades de seguranca

△CUIDADO

Unidades de segurarca alteradas ou em falta!

As unidas de seguranca servem para a sua protecao.

Não contornar, remover ou tornar ineficazes quaisquer unidas de segurança.

Interruptor de seguranca

Se o interruptor de segurarca for solto, o aparelho desliga-se.

Interruptordchave

Se o interruptor de chave for retirado, o aparecido fica protegado da utilização individa.

Simbolos dos avisos de advertência

Respeite os seguies avisos de advertencia durante o manuseamento de baterias:

Respeite os avisos constantes das instruções de'utilisation da bateria e na和个人ia bateria, bem como do presentemanual de instruções.

Usar protecao ocular.

Manter as crianças afastadas do acido e da bateria.

Perigo de explosão

E proibido fogo, faícas, chamas abertas e fumar.

Perigo de queimaduras

Primeiros socorros.

Aviso de advertência

Eliminação

Nao deitar a bateria no contentor de lixo.

Descrição do aparelho

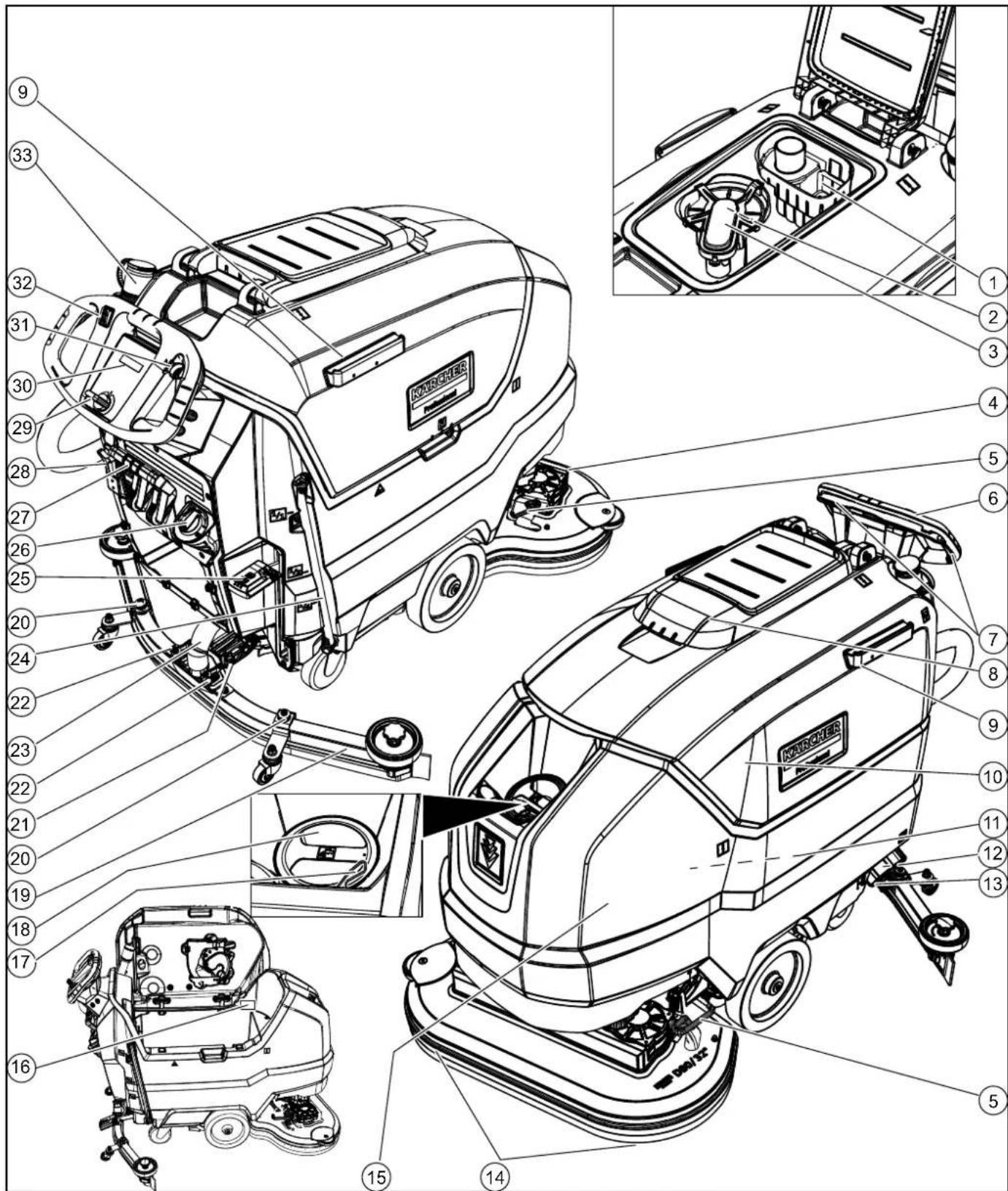

Vista geral do aparelho

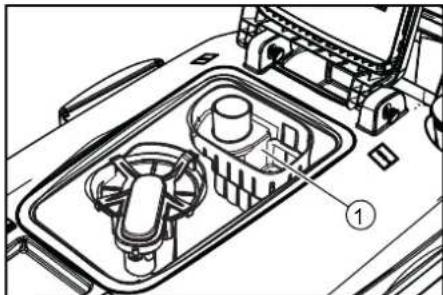

Filtro de sujidade grossa
(2)Filtro de cotão
③Flutuador
Cabeça de limpeza
(5)Pedal de substituição de escovas
⑥Alavanca de avanço
7Interruptor de segurarca
(8)Tampa do deposito de agua suja
9Calha de retencion para Homebase

Deposito de agua suja
Bateria
(12)Filtro da água de rede
(13)Fecho do deposito de agua limpa
(14)Escova de discos
Deposito de agua limpa
(16)Placa de caracteristicas
17Suporte para mangueiras

18 Abertura de enchimento do deposito de agua limpa
19Barra de aspiração
20 Regulação em altera da barra de aspi-ração

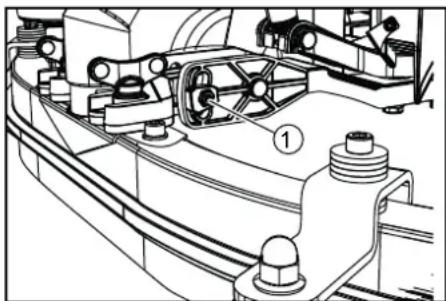

② Ajuste de inclinação da barra de aspiração
2Porca de orelhas para a fixacao da barra de aspiracao
23Mangueira de aspiração

24 Indicao do nivel de enchimento da agua de rede Mangueira de descarga da agua de re de
25Alavanca da casa de limpeza
Cabeça de regulação da quantidade de água
⑦Alavanca da barra de aspiração
Ficha da bateria
Interruptor de chave
Display
31Botao rotativo da velocidade de travaIho
(2)Comutador do sentido de condução
33Mangueira de descarga da agua suja com dispositivo de dosagem

Bateria

• Os elementos de commando para o processo de limpeza são amarelos.
• Os elementos de commando para a manutenção e para o服务于 assistência Tecnica são cinzentos-claros.

Simbolos no aparelho

Pressão de contacto elevada da mesma de limpeza

Acesso a bateria

Nivel de enchimento do deposito de agua limpa (50%)

Encaixarquiryafichadocarregador

Ponto de aperto

*Porta-esfregona

ADVERTÉNCIA

Compartmento errado

Perigo de danos

NAO encaixarquiryaficha do carregador

Pressao de contacto normal da carea de limpeza

Cabeça de limpeza elevada

Levantar/baixar o pedal da cabeca de limpeza

Pedal de substituição de escovas

• optional

Montagem

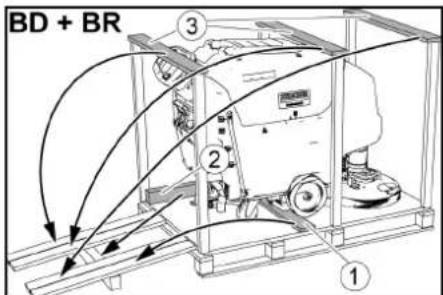

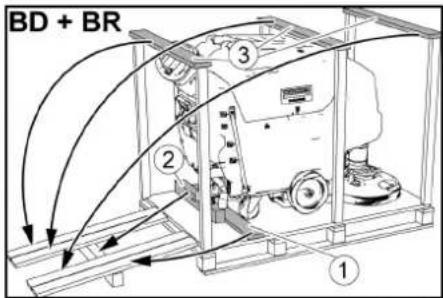

Descarregar

1. Remove a caixa.
2. Remover as braçadeiras.
3. Desenroscar os blocos de madeira fixados na palette com os parafusos.
4. Com as 3 tabuas de reforço superiores da embalagem de cartão e com a tabua de fixação aparafusada transversalmente sobre a palette, colocar uma rampa à fronte da palette e fixá-la com os parafudos de aglomerado de particulas.

① Tabua de fixacao
(2)Viga-calco
③Táuba de reforço
5. Deslocar a viga-calço desaparafusada da palette para debaixo da rampa de forma a servir de apoio e aparafusar.

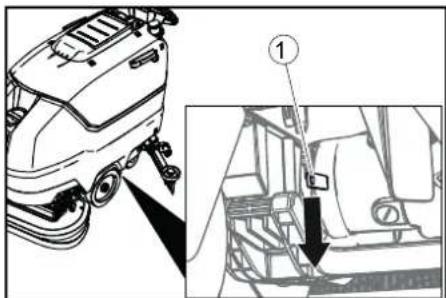

6. Pressionar a alavanca da cabeca de limpeza para baixo e engatar a direita.
7. Apenas no BD 80/100 e BR 85/100: Pressionar a alavanca do trabalho para baixo.

①Alavanca do trabalho

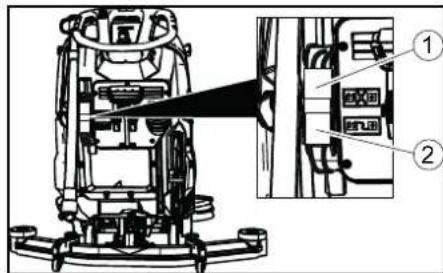

Aviso

No BD 70/75 e BR 75/75 não existe travao.
Não é necessario soltar o travao no caso deeste aparelho.
8. Puxar o aparelho paraTRS, para fora da palette.
9. Apenas no BD 80/100 e BR 85/100:
Pressionar a alavanca do trabalho para cima.

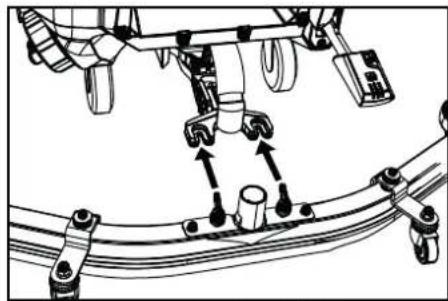

Montar a barra de aspiração

1. Colocar a barra de aspiração na suspensa da barra de aspiração.

1. Apertar as porcas de orelhas.
2. Encaixar a mangueira de aspiracao.

Baterias

Baterias recomendadas

Aparelho Bateria
BD 70/75 W Classic Bp Pack 80 Ah Li	1 x 6.654-454.0
BD 70/75 W Classic Bp Pack 160 Ah Li	2 x 6.654-454.0
BD 80/100 W Classic Bp Pack 160 Ah Li	2 x 6.654-454.0

ADVERTÉNCIA

Perigo de danos

Autilização de outras baterias pode danificar o aparelho.

Utilize exclusively as baterias recom-. mendadas.

Instalar e ligar baterias

CUIDADO

Desmontagem e montagem das baterias
Estado instavel daquina

Na desmontagem e montagem das baterias, observe o estado seguro daquina.

ADVERTÉNCIA

Confusão da polaridade

Destruicao da electrònica de commando Ao ligar a bateria, preste atençao a polaridade correcta.

ADVERTÉNCIA

Descarga profunda

Perigo de danos

Carregue as baterias antes de colocar o aparecido em funciona.

1. Escoar a agua suja.
2. Virar o deposito de agua suja para cima.
3. Retirar a ficha da bateria.
4. Colocar as baterias no aparelho conforme ilustrado.

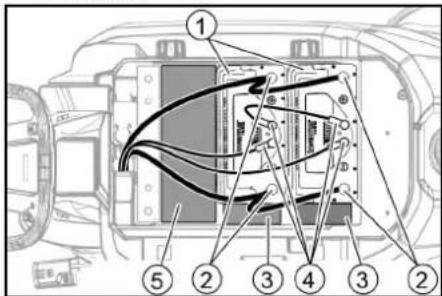

BD 80/100:

①Bateria
② Pólo da bateria
③Espanador 150x150x65
(4)Ficha redonda
⑤ Espacador 90x185x335 (2 peças sobre-postas)

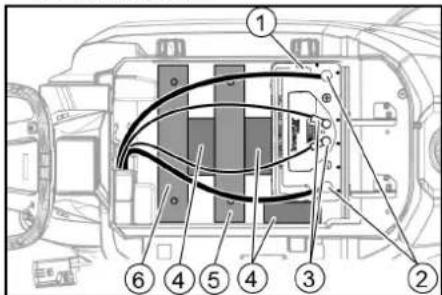

BD 70/75 80 Ah:

Bacteria
(2)Pólo da bateria
Ficha redonda
4Espanador 150x150x65
(5)Peso adicional, 6 placas
⑥ Peso adicional, 14 placas

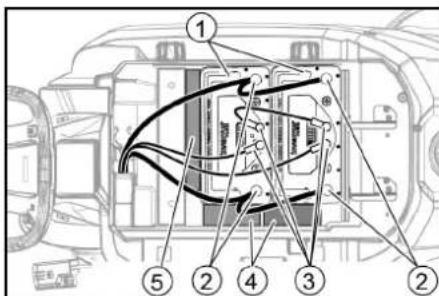

BD 70/75 160 Ah:

①Bateria
② Pólo da bateria
(3)Ficha redonda
(4)Espaçador 150x150x65
(5)Espaçador 155x300x60

1. Inserir os espacádores e os pesos adi-cionais conforme indicado.

ADVERTÉNCIA

Perigo de danos

A invsrao da polaridade (plo mais e menos) danifica a electrònica de comando.
Ligar o cabo vermelho ao polo positivo e o cabo preto ao polo negativo.
Respeite as figuras acima ao ligar os cabos.
6. Ligar o cabo de ligaçao acos polos da bataria (+) e(-).
7. No caso de apareiros com 2 baterias, colocar o cabo de ligation entre as das baterias.
8. Inserir as fichas redondas nas baterias.

1. Ligar a ficha da bateria do lado do aparelho à ficha da bateria do lado da bateria.
2. Virar o deposito de agua suja para baixo.

Aviso

Carregar as baterias antes do arranque do aparelho (ver和地区 "Carregar as baterias").

Desmontagem e montagem das baterias Estado instavel daquina

Na desmontagem e montagem das baterias,observe o estado seguro daquina

1. Colocar o interruptor de chave em "0" e retiring a chave.

2. Retirar a ficha da bateria.

3. Escoaráagua suja.
4. Virar o deposito de agua suja para cima.
5. Desligar todas as fichas redondas.
6. Desligar o cabo do lado do aparelho do polo negativo da bateria.
7. Desligar o cabo restante das baterias.
8. Se necessario, remover os espaçoadores.
9. Retirar as baterias.
10. Eliminar as baterias usadas de acordo com as normas aplicaveis.

Colocacao em funcaoamento

Carregarabateria

PERIGO

Utilização Incorrecta do carregarador

Choque electrolyico

Observe a tensão da rede e a proteção na placá de caracteristicas do aparelho.

Utilize sempre o carregarao em espaços secso com ventilacao suficiente.

ADVERTÉNCIA

Utilização de um carregaror inadequado

Perigo de danos

Não ligue o carregarador à ficha da bateria doazo do aparelho.

Utilize apenas um carregarador adequado ao tipo de bateria montado.

Leia o manual de instruções do fabricante do carregar o tenha em especial atençao os avisos de segurança.

O aparecido não pode ser realizado durante o processo de entrega.

Aviso

O aparecido está equipado com uma proteção contra descarga profunda, ou seja, quando for atingido o minimo admissivel de capacidade, o motor das escvas e a turbina são desligados.

1. Conduzir o aparelho directamente para o carregaror, evitando subidas.
2. Retirar a ficha da bateria do lado do aparheiro.

Ficha da bateria, lado do aparelho
Ficha da bateria, lado da bateria

ADVERTÉNCIA

Perigo de danos

Não ligar o carregador à ficha da bateria do lado do aparelho.

Aviso

Ler o manual de instruções do fabricante do carregaró e prestar especial atenção aos avisos de segurarça!

1. Ligar a ficha da bateria do lado da bateria ao carregarador.
2. Introduzir a ficha de rede do carregador na tomada.
3. Realizar o processo de energia em conformidade com as indentações fornecidas no manual de instruções do carregaror. O tempo de energia depende do estado da bateria e do carregaror. quando a bateria está vazia, o tempo de energia é de aproximately:

Carregador	Capacidade da bateria	Tempo de energia, aprox.
6.654-483.0	80 Ah 7 horas
6.654-484.0	80 Ah 2 horas
	160 Ah 4 horas

1. Após a conclusão do processo de cargo: a Desligar a ficha de rede do carregar-dor.

b Separar a ficha da bateria do carrega-dor.
c Ligar a ficha da bateria do lado do aparelho à ficha da bateria do lado da bateria.

Operação

ADVERTÉNCIA

Situação de perigo na operação

Perigo de ferimentos

Em caso de perigo, solte o interruptor de seguranca.

Aviso: Durante o enchimento, a mangueira de agua limpa pode ser fixada com o suporte para mangueiras.

Indicações relativas aos produits de limpeza

△ATENÇAO

Perigo de danos no aparelho!

Se forem'utilizados produits de limpeza inadequados, o aparecido pode ser danificado.

Utilize apenas produits de limpeza recomendados. Com outros produits de limpeza, o operador fica sujeito a um risco elevado, no que diz respeito à segurar operacional e ao perigo de acidentes.

Utilize apenas produits de limpeza sem dluentes, acido muriatico e acido fluoridrico. Respeite os avisos de segurarca dos produits de limpeza.

Aviso

Não utilizeiros de limpeza muito espumosos.

Produtos de limpeza recomendados

Aplicação Produtos de	limpeza
Produito de limpeza para manutenção de pavimentos com espuma extra baixa com o rótilo ecológico da UE	CA 50 C
Detergente universal alto-mente hidificante	RM 756
Produito de limpeza intensivo à base de ℃alcool para pavimentos e superficies. Adequado para pavimentos brilhantes de pedra dura como o granito	RM 755
Produito de limpeza para grés cerámico, sem tensioativas	RM 753
Decapante universal, adequado para linóleo	RM 754
Detergente geral da Saurer para máquinas automaticas. Adequado para和地区 sanitárias e a limpeza de conclusão de obras	RM 751
Detergente de manutenção industrial	RM 69
Detergente industrial e de-capante alcalino	RM 752
Detergente de desinfecção de pavimentos	RM 732

Produto de limpeza

1. Introduzir o produits de limpeza no deposito de agua limpa.

Aviso: A tampa para a abertura de en-chimento do deposito de agua limpa po-de ser'utilizada para a medicacao do produits de limpeza. Está equipada com uma escala no lado interior.

Ajustar a quantidade de agua

1. Servindo-se do botão de regulação, fazer a quantidade de água de acordo com a sufídade do pavimento.

Aviso

Realizar a primaira tentativa de limpeza com pouca quantidade de agua. Aumentar

a quantidade de agua passo-a-passo, até chegar ao resultado de limpeza pretendido.

Aviso

Com o deposito de agua limpa vazio, a casa de limpeza continua a travaHar sem alimentacao de liquido.

Ajustar a barra de aspiração

Ajustar a inclinação

A inclinação deve ser ajustada, de modo que os lábios de aspiração da barra de aspiração sejam pressionados no solo, em todo o comprimento, de forma uniforme.

1. Soltar o parafuso.

(1)Parafuso

1. Ajustar a inclinação da barra de aspiração.
2. Apertar o parafuso.

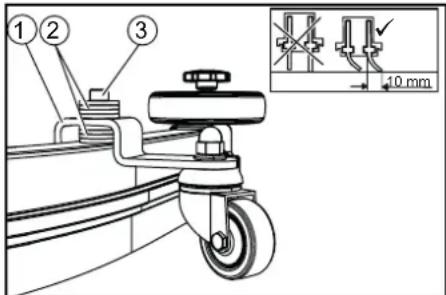

Ajustar a alta

Com a regulação em alta, a dobragem dos lábios de aspiração é influenciada em caso de contacto com o solo.

1. Deslocar o aparelho ligeiramente para a!.
   frente.
2. Comparar a dobragem dos lábio de aspiração com a figura abaixo.

(1)Rolo distanciador com suporte
②Anilha
③Parafuso
3. Desenroscar o parafuso.
4. Colocar as anilhas necessarias entre a barra de aspiracao e o rolo distanciador, para que ocorrara a dobragem certa do libido de aspiracao.
5. Aplicar as restantes anilhas sobre o rolodistanciador.
6. Inserir o parafuso e aperture.
7. Repetir o processo no segudo rolo distanciador.
8. Deslocar o aparelho ligeiramente para arente.
9. Verificar novamente a dobragem dos lábios de aspiração em todo o compromimento.
10. Se necessario, repetir o processo de ajuste.

Limpeza

Ligar o aparelho

1. Colocar o interruptor de chave en "1". O display exibe consecutivamente:
2. O periodo de tempo até aoproximo service de assistência Tecnica
3. A versão de software, peça de commando
4. O estado de energia da bateria e o numero de horas de service

Condução

Aviso

O sentido de condução pode ser alterado durante a limpeza. Assim, é possivel limpar intensivamente um punto selecionado, conducindo para arente e paraTRS varias vezes.

1. Colocar o interruptor do sentido de condução em "para arente".

Limpeza

Aviso

Para a melhoria do resulto de aspiracao, a inclinação e a alta da barra de aspiração pode ser ajustadas (ver capítulo Ajustar a barra de aspiração).

Aviso

Se o deposito de agua suja estiver cheio, o flutuador hora a abertura de aspiracao e a turbina de aspiracao funciona a rotações mais elevadas. Neste caso,ovelar a barra de aspiracao e deslocar para o esvazamento do deposito de agua suja.

1. Rodar o botão rotativo da velocidade de trabalho para o valor pretendido.

A velocidade épresentada no display durante o ajuste. Aindersacao realiza-se em percentagem da velocidade maxima.

1. Ajustar a quantidade de agua na valvula de regulacao.
2. Pressionar a alavanca da barra de aspi-RAO para baixo.

A barra de aspiração é baixada.

A aspiração Começa.

1. Pressionar a alavanca da casa de limpeza para baixo, engatar edeerirpara cima.
2. Puxar o interruptor de segurarca para a alavanca de avanco.

A casa de limpeza começa e o aparecido desloca-se à velocidade ajustada.

1. Soltar o interruptor de segurarca.
2. Elevar a alavanca da cabela de limpeza com a mao e engatar a direita.

Terminar a operacao

Terminar a limpeza

1. Soltar o interruptor de seguranca.

2. Pressionar a alavanca da cabeça de limpeza para baixo e engatar à direita.

3. Continuar num trajecto curto.

A agua residual é aspirada.

1. Levantar a barra de aspiração.
   A aspiração continua aixa durante 10 segundos.
2. Colocar o interruptor de chave em "0".
3. Se necessario,regarar a bateria.

Escoaráagua suja

ATENCAO

Poluicao do meio ambiente!

Poluiacao do meio ambiente devidao a recolhina inadequada em efleuentes.
Respeite as normas locais para o tratamento de efleuentes.

1. Retirar a mangueira de descarga do suporte e colocar num equipamento de recolha adequado.

1. Pressionar ou做不到 o dispositoivo de dosagem.
2. Abrir a tampa do dispositivo de dosagem.
3. Escoar a agua suja. Regular a quantidade de agua por pressao ou dobra.
4. Lavar o deposito de agua suja com agua limpa.

Escoarágua de rede

1. Retirar a mangueira da indentação do nível de enchimento e girar para baixo.

Para a energia e a descarga, opere o aparenhoapanas em subidas ate ao valor maximo (ver o capitulo "Dados tecnicos").

Conduza devagar.

△CUIDADO

Não observança do peso

Perigo de ferimentos e danos

Considero peso do aparelho ao transporte. lo.

Carregue o aparelho apenas com a ajuda de outras pessoas ou mediante a utilização de tracção.

1. Pressionar a alavanca da casa de limpeza para baixo e engatar a direita.
2. Elevar a barra de aspiracao.
3. Colocar o interruptor de chave em "1".
4. SeLECTIONAR o sentido de condução no interruptor do sentido de condução.

5. Puxar o interruptor de segurarca para a alavanca de avanco.

6. Ao transporte o aparelho em veículos, protege-lo contra deslizes e quidas, de acordo com as directivas aplicáveis.

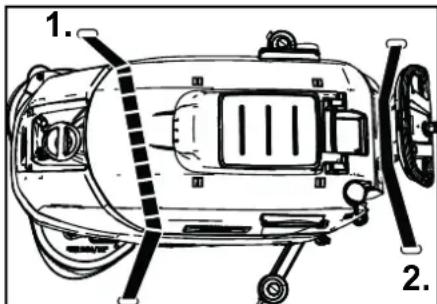

1. Primeiro, colocar a cinta tensora sob o deposito de agua suja.

Armazenamento

△CUIDADO

Perigo de lesoes e danos!

O aparelho pode tombar em superficies inclinas.

Considero peso do aparelho para o respectivo armazenamento.

ADVERTÉNCIA

Congelamento

Danos graves no aparecido devido ao congelamento de agua

Esvazie completamente a agua do apar-lho.

Armazene o aparelho num local sem perigo de congelamento.

• Este aparecido tanto ser armazenado no interior.

• Antes de um armazenamento prolongado:

• Carregar a(s) bateria(s) até um estado de cargo entre 30% e 50% .

• Separar o carregarador da ficha da bateria.

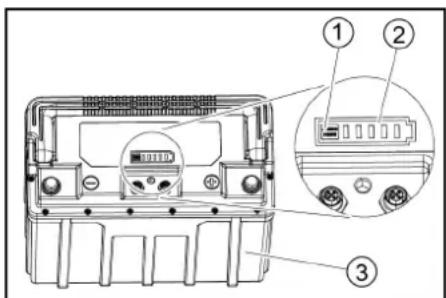

• Premir o botão na bateria durante 20 seguados para colocar a bateria no modo de hibernação.

(1)Tecla

Todos os LED do indicator de estado de correamento acendem e(before apagam-se um antes o除外. Em seguida, o indicator de estado de correamento deixa de reagir se premir o botão breve.

Aviso

No caso de aparehos com varias bacterias, so é necessario realizar este procedimento com uma bateria. As outras bacterias assumem automaticamente o modo de hibernação.

Conservaço e manutenção

PERIGO

Perigo de lesoes!

O aparelho pode partir a mover-se inesperamente e causar ferimentos.

Cologne o interruptor de chave em "0"antes de realizar lavorhos no mesmo e retire a chave.

Retire a ficha de rede do carregador.

Inspecção de segurança / contrato de manutenção

É possivel acorder uma inspeçção de segurar a regular ou celebrar um contrato de manutenção com o fornecedor. Procure aconselhoamento.

Intervalos de manutenção

Apos cada的操作

ADVERTÉNCIA

Limpeza inadequada

Perigo de dano.

Não pulveriza o aparelho com água.
Não utilize produits de limpeza agressivos.
Para a descrição detährada dosabalhos de manutençao individuais,ver o capítulo Trabalhos de manutençao.

• Escoar a agua suja.
• Lavar o deposito de agua suja com agua limpa.
• Limpar o aparecido por fora com um pano humido embarbado numa SOLUTION Básica de lavagem suave.
• Verificar o filtro de cotão e, se necessário, limpar.
• Limpar o filtró de sujidade grossa.
• Limpar os lábios de aspiração, verificar a existência de desgaste e, se necessário, reajustar ou substituir.
• Verificar as escovas de discos quando a desgaste e substituir, se necessario.

• Carregar a bateria.

• Se o estado de energia for inferior a 50% , carregar completeness ininterruptamente a bateria.

• Se o estado de cargo for superior a 50% ,regarar a bateria apenas quando, naproximautilização,for necessário o tempo deestruturao completeness.

Mensalmente

Para a descrição det Salahada dosabalhos de manutenção individuais,ver o capitulo "Trabalhos de manutencao".

1. Esvaziar o deposito de agua limpa e lavar as acumulacoes.
2. Limpar o filtro de agua de rede.
3. Limpar o flutuador e o filtro de cotão.
4. Verificar os pôlos da bateria quanto a oxidação e escová-los, se necessário. Controller o assento correto do cabo de ligação.

5. Limpar as juntas entre o depessoo de agua suja e a tampa e verficar a estanqueidade, substituindo, se necessario.

6. No caso de tempos de paragem mais longos, desligar o aparelho com a bateria completamente carrregada. Carregar completeness a bateria, pelo menos, mensalmente.

Anualmente

• A inspecção prescrita deve ser realizada pelo服务于 assistência Tecnica.

Trabalhos de manutenção

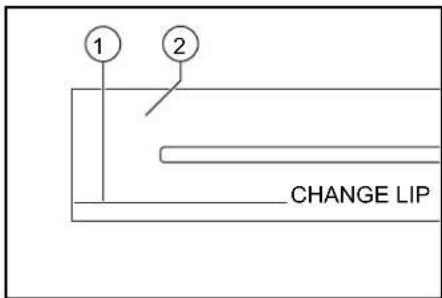

Virar ou substituir os lábios de aspiração

Se os lábios de aspiração estiverem gastos até à marca de desgaste, devem ser virados ou substituidos.

①Marca de desgaste

② Lábio de aspiração

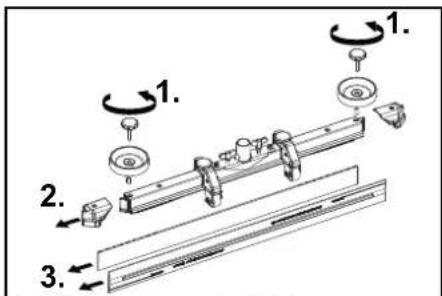

1. Retirar a barra de aspiração.
2. Desenroscar os Manipulos em estrela.

1. Retirar as peças de plástico.
2. Retirar os lábios de aspiração.
3. Inserir os lábios de aspiração virados ou novos.
4. Empurrar as peças de plastico.
5. Enroscar os Manipulos em estrela e apertar.

Limpar o filtrode sujidade grossa

1. Abrir a tampa do deposito de agua suja.

① Filtrde sujidade grossa

1. Retirar o filtrlo de sujidade grossa para cima.
2. Lavar o filtro de sujidade grossa sob agua corrente.
3. Colocar o filtro de sujidade grossa no deposito de agua suja.

Aviso: Garantir que a ligaçao de mangueira no fecho do deposito de agua limpa está no punto mais fundo deposito do aparafusamento.

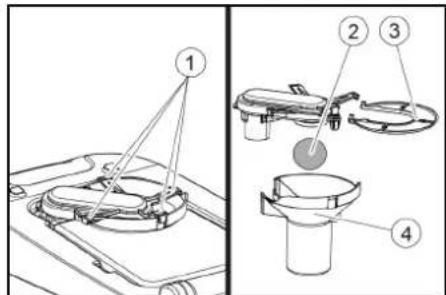

Limpar o flutuador e o filtro de cotão

1. Abrir a tampa do deposito de agua suja.

(1)Gancho de engate
②Flutuador
③ Filtrodecotao
4Caixa do flutuador
2. Soltar o gancho de engate.
3. Retirar a caixa do flutuador para baixo.
4. Retirar o flutuador da caixa do flutuador e limpar.
5. Retire e limpe o filtro de cotao.
6. Voltar a montar todas as peças na ordem inversa.

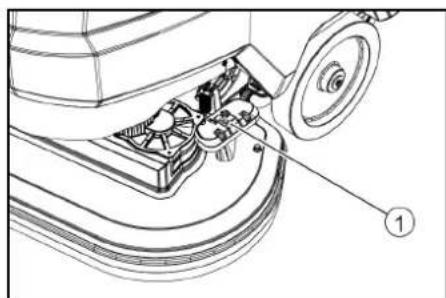

Substituir as escovas de discos

1. Elevar a cabeca de limpeza.
2. Pressionar o pedal de substituicao de escovas para alem da resistencia.

① Pedal de substituicao de escovas
3. Retirar a 1.a escova de discos de lado, sob a casa de limpeza.
4. Manter a nova escova de discos sob aCESSA de limpeza, pressionar para cima e engatar.
5. Repetir o processo para a 2.a escova de discos.

Ajuda em caso de avarias

Cologne or interruptor de chase em "0"antes de realizar problemas no mesmo e retirea chace.

Retire a ficha de rede do carregador.

• Escoar a agua suja e a agua de rede e eliminar.

• Em caso de avarias que não pode ser eliminadas com a ajuda esta tabela, contactar o的服务de assistência专业技术.

O aparelho pode começar a mover-se inesperadamente e causar ferimentos.

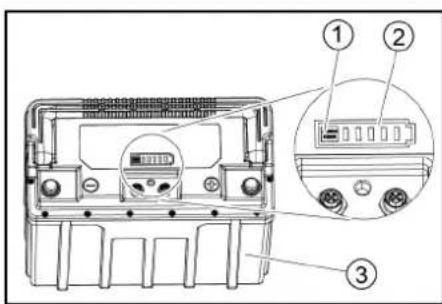

②LED indicator 1
③LED indicator 2
4LEDindicator3
⑤LED indicator 4
Bateria
⑦Tecla

1. Premir a tecla durante 5 segundos.
2. Não acende nenhum LED: Carregar a bateria.

3. O LED de estado acende a verde: Os 5 LED jintos indicam o estado de energia da bateria.

4. O LED de estado acende a vermelho: Os LED do indicator indicam uma avaria. As avarias descritas na tabela seguente podem ser corrigidas pelo utilizador. Contactar o service de assistencia Tecnica KARCHER para todas as indicações de falhas não descritas acima.

LED de estado

(1)	(2)	(3)	(4)	(5)	Causa	Eliminação
vermelho	- - - - A bateria está de demasia do quente. Deixar a bateria arrefecer.
vermelho	- - - - de O Sistema de gestação da bateria está demasia do quente.					Deixar a bateria arrefecer.
vermelho	- - - - A bateria está demasia do fria para ser carregada.					Deslocar o aparelho para um local mais quente e esperar até que a bateria tenha aquecido.
vermelho	- - - - O consto do potência durante o correamento é demasia do elevado.					Desligar a FHA de rede do correçador. Aguardar 10 segundos. Voltar a ligar a FHA de rede. Se a avaria for novamente exibida, substituir o correçador.
						O consumo de potência do aparelho é demasia elevado.
vermelho	- verde	- verde	Curto-circuito. Verificar todas as ligações da bateria.
vermelho	- verde	verde	A tensão das cíleras é demasia baixa ao descarregar.
vermelho	- verde	verde	A tensão das cíleras é demasia alta durante o correamento.
vermelho	verde	- verde	A tensão da bateria é demasia baixa.
vermelho	verde	-	verde	-	Avaria no processo de cargo.	Desligar a FHA de rede do correçador. Aguardar 10 segundos. Voltar a ligar a FHA de rede. Se a avaria for novamente exibida, substituir o correçador.
vermelho	verde	-	verde	-	demasia do fria para a指示a de potência.	Deslocar o aparelho para um local mais quente e esperar até que a bateria tenha aquecido.
vermelho	verde	verde	verde	-	Avaria na指示a de potência.	Desligar o aparelho. Se a avaria persistir, contactar o服务于 de assistência técnica.

Avarias sem indentacao

Avaria	Eliminação
É imposível,inicuar o apare- lho	1. Colocar o interruptor de chase em "1".2. Desbloquear o botão de paragem de emergência no painei de commando, rodando-o. (Aviso: Nem todas as versões dos aparéiros está equipadas com um botão de paragem de emergência.)3. Acionar o interruptor de segurarça.4. Encaixar a ficha da bateria.5. Verifacir e, se necessário,carregar as baterias.6. Verifacir se os pôlos da bateria está ligados.
A quantidade de água não é sufiente	1. Verifacir o;nvel de enchimento da água de rede e,se necessário,encher o depósito.2. Augmentar a quantidade deágua no botão de regulação da quantidade de água.3. Limpar o filtró de água de rede.4. Verifacir as mangueiras quando a obstruções e,se necessário,limpar.
A potência de aspiração é in-sufínciente	1. Desligar o aparélio e escoar a água suja.2. Limpar as juntas entre o depósito deágua suja e a tampa e verificar a estanqueidade, substituindo, se necessário.3. Verifacir se a mangueira de aspiração está corremente ligada ao depósito de água suja.4. Verifacir o filtró de cotão quando a sujidae e,se necessário,limpar.5. Limpar os lábios de aspiração na barra de aspiração e,se necessário,virar ou substituir.6. Verifacir se a tampa na mangueira de descarga da água sua está fechada.7. Verifacir o ajuste da barra de aspiração.8. Verifacir a mangueira de aspiração quando a obstruções e,se necessário,limpar. Se a mangueira de as-piracão voltar a ser colocada, a marca branca da mangueira devê situar-se no grampo de fixação.9. Verifacir a mangueira de aspiração quando a estanqueidade e,se necessário, substituir.
O resultado de limpeza é in-sufínciente	1. Reduzir a velocidade.2. Verifacir as escovas quando a desgaste e substituir,se necessário.3. Verifacir o tipo de escova e o produits de limpeza quando à sua adequação.
A turbina de aspiração fun-ciona com velocidade de ro-tação elevada	1. Escoar a agua suja.2. Limpar o flutuador.3. Verifacir o filtró de cotão e,se necessário,limpar.4. Verifacir a mangueira de aspiração quando a obstruções e,se necessário,limpar.5. Verifacir a barra de aspiração quando a obstruções e,se necessário,eliminar a obstrução
A escova não roda	1. Verifacir se um corpo estranho bloqueia a escova e,se necessário,remove o corpo estranho.
O aparelho vibra durante a limpeza	1. Utilizar uma escova mais macia.
Os LED "Bateria desligada", 80% e 100% no carregaror acendem-se varías vezes sucessivamente	1. O carregaror está na fase de recarga. Nesse processo, o estado de cargo das célicas individuais da bateria é ajustado. Apenas existe uma avaria se o LED "Bateria desligada" acender continua-mente.
Não é possivel carregarar a ba-teria	A bateria está com uma descarga profunda e o carregaror não consgue activá-la.1. Ligar o carregaror à ligação à rede e à bateria.2. Pressionar o botão na bateria durante mai de 5段时间. A bateria é activa e o processo de cargo é iniciado.

Garantia

Em cada País são validas as condições de garantia Transmitidas pela minha sociedade distribuidora responsavel. Trataremos

de possiveis avarias no seu aparelho no ambito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia,contacte o seu revendedor ou a as

sistência Tecnica autorizada mais proxima,\ apresentando o talão de compra.\ (endereço consultrar o verso)

Acessórios variante BD

Designação Referência	BD 70/75	Referência BD 80/100	Descrição
Escova de discs, branca (muito macia)	4.905-011.0 4	905-030.0 Pa	ra a limpeza de pavimentos sensíveis ou pouco sujos
Escova de discs, natural (macia)	4.905-012.0	4.905-031.0	De fibras naturais, para limpar e polir
Escova de discs, vermelha (centro, padrão)	4.905-010.0 4	905-000.0 Pa	ra autilização em todas as tarefas de limpeza comuns
Escova de discs, preta (rija)	4.905-013.0	4.905-032.0	Para sujidade acontedua e para a limpeza geral, apenas para revestimentos insensitiveis
Porta-pads de disco	4.762-590.0	4.762-447.0	Para a limpeza com discs, com acoplamento de mudança rápido e Centerlock
Disco, branco - 6.371-331.0 Para opolimento de	polimento de	pavimentos
Disco, vermelho (meio macia) 6.369-003.0 6.371-147.0 Para a limpeza de todos os pavimentos
Disco, verde (meio rija) 6.369-002.0 6.371-148.0 Para a limpeza de pavimentos muito sujos e para a limpeza geral
Disco, preto (rijo)	6.369-001.0	6.371-169.0	Em sujiadas persistentes e para a limpeza geral
Disco, castanho (SPP)	2.639-290.0	2.639-288.0	Para o sanamenteamento dePEGULCA de tratamento de superficies rijas e elásticas

Dados技术和

		BD 70/75 W Clas-sic Bp	BD 80/100 W Clas-sic Bp
Characteristicdo aparelho
Tensão nominal	V	24	24
Capacidade da ba-teria	Ah (5 h)	80 / 160
Potência de consu-mo média	W 1270	1320
Potência do motor de tracção	W 250	300
Potência da turbina de aspiração	W 500	500
Potência do accio-namento das esco-vas	W	2 x 500	2 x 500
Rendimento teórico	m2/h	3500	4000
Volume do depessoito de água limpa		75	100
Volume do depessoito de agua suja		75	100
Temperatura da água max.	°C	50	50
Pressão da agua max.	bar	0,06	0,06
Largura de inver-são de marcha	mm	1550	1650
Aumento max. da区内 de trabalho	%	2	2
Aspirar
Potência de aspira-ção, volume de ar		24	24
Potência de aspira-ção, subpressione(mbar)		16 (160)	16 (160)
Escovas de limpeza
Largura de trabalho mm		700	800
Diâmetro das esco-mmvas		356	410

	BD	BD
	70/75	80/
	W	100 W
	Clas-	Clas-
	sic	sic
	Bp	Bp

Velocuidade de rota-1/min 140		140
ção das escovas
Pressão de contact-N	300 /	400 /
to das escovas	500	680

Medidas e pesos
Peso total permiti-do	kg	325	435
Tara (peso de transporte)	kg	251	325
Dimensoes do compartmento da bateria	mm	575 x 380	622 x 384

Valores determinados de acordo com a EN 60335-2-72

Valor de vibração total	m/s2	<2,5	<2,5
Insegurarva K	dB(A)	0,2	0,2
Nível acústico LpA	dB(A)	65	65
Insegurarva KpA	dB(A)	2	2
Nível de potência sonora LWA + Insegurarva KWA	dB(A)	81	81

Reservados os direitos a alteracoes tecnicas.

Declaração de conformidade UE

Declaramos pelo presente que as referidas às�as, em virtude da sua concepcao e tipo de construcao, bem como do modelo colocado por nos no mercado, está em conformidade com os requisitos de saude e segurarca essenciais e pertinentes das direcitas das Uniao Europeia. Em caso de realizacao de alteracoes na mascara sem oignon consentimento previo, a presente declaracaotica semefeito.

Produo: Detergente para pavimentos

Directivas da Uniao Europeia pertinentes

Os signatários actuam em nome e em procura do Conselho de Administração.

H.Jenner

Mandatário da documentação:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]

③Placa de rigidizare

• Solicações inspecta indicatoriserviciulides assistentáclienti.
