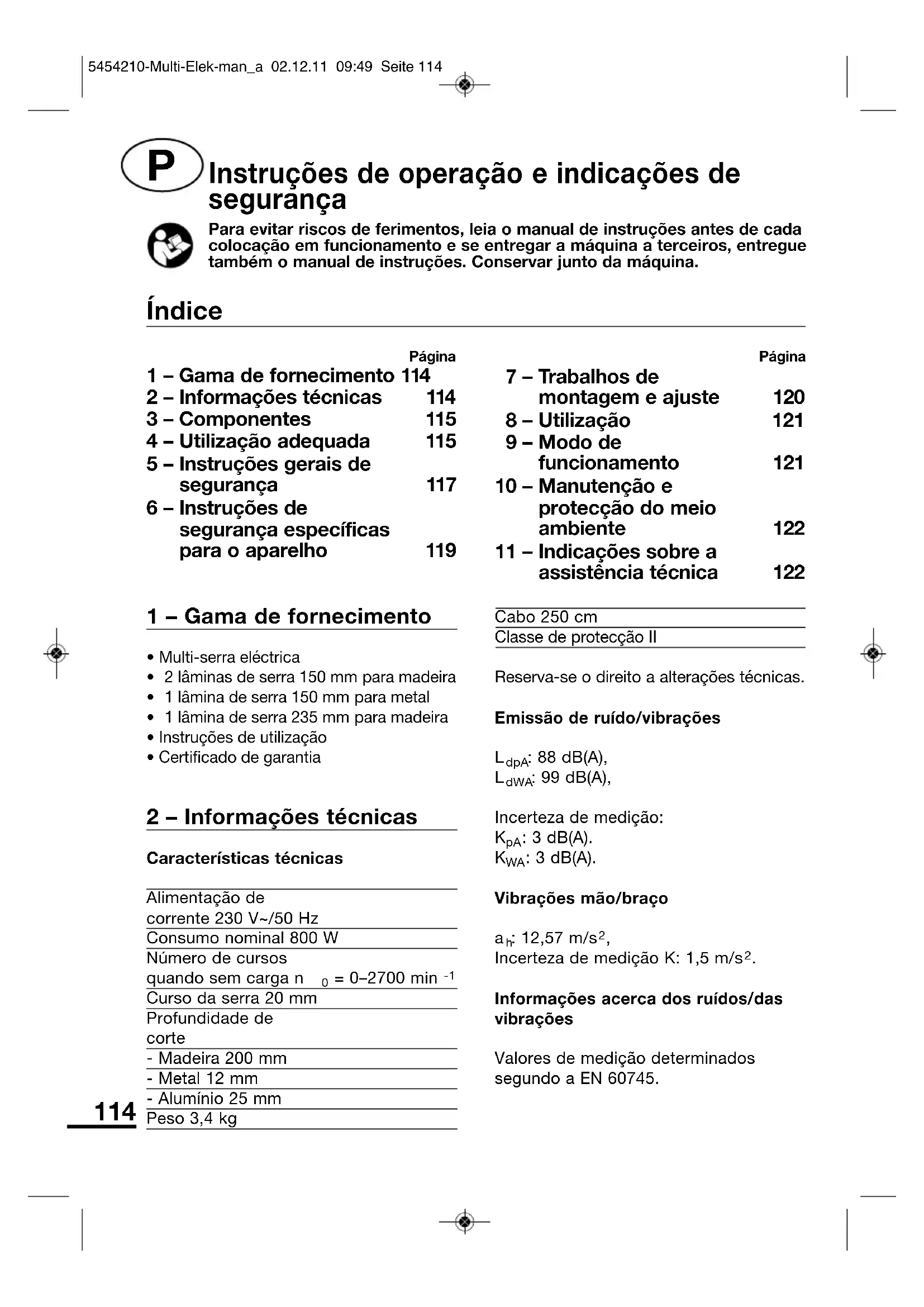

MANUAL DE UTILIZADOR MMS 800 E Meister Craft
Instruções de operação e indicações de segurança
Para evitar riscos de ferimentos, leia o manual de instruções antes de cada colocação em funcionamento e se entregar a máquina a terceiros, entregue também o manual de instruções. Conservar junto da máquina.
Índice
| Página | Página | ||
| 1 - Gama de fornecimento | 114 | 7 - Trabalhos de montagem e ajuste | 120 |
| 2 - Informações técnicas | 114 | ||
| 3 - Componentes | 115 | 8 - Utilização | 121 |
| 4 - Utilização adequada | 115 | 9 - Modo de funcionamento | 121 |
| 5 - Instruções gerais de segurança | 117 | 10 - Manutenção e protecção do meio ambiente | 122 |
| 6 - Instruções de segurança específicas para o aparelho | 119 | 11 - Indicações sobre a | 122 |
1 - Gama de fornecimento
- Multi-serra eléctrica
- 2 lâminas de serra 150 mm para madeira
• 1 lâmina de serra 150 mm para metal
• 1 lâmina de serra 235 mm para madeira - Instruções de utilização
- Certificado de garantia
2 - Informações técnicas
| Alimentação de corrente 230 V~/50 Hz |
| Consumo nominal 800 W |
| Número de cursos quando sem carga n _0 = 0–2700 min ^-1 |
| Curso da serra 20 mm |
| Profundidade de corte |
| - Madeira 200 mm |
| - Metal 12 mm |
| - Alumínio 25 mm |
| Peso 3,4 kg |
| Cabo 250 cm |
| Classe de protecção II |
Reserva-se o direito a alterações técnicas.
Emissão de ruído/vibrações
L_dpA : 88 dB(A), L_dWA : 99 dB(A),
Incerteza de medição:
K_pA : 3 dB(A).
K_WA : 3 dB(A).
Vibrações mão/braço
a_h : 12,57 m/s ^2 , Incerteza de medição K: 1,5 m/s ^2 .
Informações acerca dos ruídos/das vibrações
Valores de medição determinados segundo a EN 60745.
O valor de emissão de oscilação indicado foi determinado ao serrar a madeira. No caso de outras utilizações, o valor de emissão de oscilação pode divergir. O valor de emissão de oscilação indicado foi medido de acordo com um processo de verificação normalizado e pode ser utilizado para a comparação de uma ferramenta eléctrica com outra.
O valor da emissão de vibrações também pode ser utilizado para avaliação preliminar de danos.
ATENÇÃO! Em função do modo de aplicação da ferramenta eléctrica, o valor da emissão de vibrações durante a sua utilização, pode diferençar do valor indicado
É necessário determinar medidas para protecção do operador. A avaliação de danos deve ser efectuada sob consideração de condições de utilização reais. (Deverão ser considerados todos os ciclos de funcionamento, ou seja, também os períodos de tempo durante os quais a ferramenta eléctrica está desligada e aqueles nos quais ela está ligada mas se encontra em funcionamento sem carga)
ATENÇÃO! Não é possível evitar uma determinada poluição sonora com este aparelho. Por isso, execute os trabalhos de ruído intenso dentro de horários permitidos e estipulados para tal. Respeite as horas de descanso ou de sesta, e limite os trabalhos ao mínimo necessário.
ATENÇÃO! O efeito de ruído pode ser prejudicial à audição. Por isso, trabalhe unicamente com protecção dos ouvidos. Pessoas que
permaneçam na proximidade, também devem usar uma protecção dos ouvidos adequada.
3 - Componentes
1 Interruptor de ligar/desligar
2 Luz de trabalho LED
3 Base da serra
4 Recepção da lâmina de serra
5 Selector de oscilação pendular
6 Alavanca de bloqueio da lâmina de serra
7 P e g a
8 Pega auxiliar
9 Botão de bloqueio da base de serra
10 Interruptor da lanterna
4 - Utilização adequada
Serrar madeira, metal e plástico. Raspar, limpar e eliminar ferrugem com os acessórios adequados. Utilizar sempre as ferramentas complementares adequadas, respeitando as indicações do respectivo fabricante. Qualquer outra utilização é considerada inadequada. O aparelho destina-se à utilização doméstica e não à utilização industrial. O aparelho não deve ser utilizado num suporte fixo.
Este aparelho destina-se exclusivamente à utilização doméstica.
Este aparelho não deve ser utilizado por pessoas (inclusive crianças) com capacidades física, sensorial ou mental restritas, sem experiência e/ou sem conhecimento, excepto quando supervisionadas por uma pessoa responsável pela sua segurança ou quando tiverem recebido dela as instruções sobre como utilizar o aparelho. Tome conta das crianças para assegurar que elas não brinquem com o aparelho.
ATENÇÃO! Em caso de utilização inadequada, alterações no aparelho e utilização de peças que não tenham sido testadas e aprovadas pelo fabricante, podem resultar danos imprevisíveis.
Uso indevido
Todas as aplicações do aparelho para finalidades que não são indicadas no capítulo „uso devido" são consideradas uso indevido.
Esta ferramenta eléctrica não é adequada para cortar árvores.
As aplicações para as quais esta ferramenta eléctrica não está prevista, podem constituir perigos e lesões. Não utilize acessórios que não estiverem previstos especialmente para esta ferramenta eléctrica.
O facto de poder acoplar o acessório à sua ferramenta eléctrica, não significa que a aplicação do mesmo é segura.
O número de cursos admissível da ferramenta de utilização deve ser, no mínimo, tão elevado como o número máximo indicado na ferramenta eléctrica. Os acessórios que rodam mais rapidamente do que o admissível podem partir e ser projectados.
Perigo de lesões. O utilizador do aparelho é responsável por todos os danos materiais e físicos derivados da aplicação incorrecta desse mesmo.
A aplicação de outras peças ou de peças não-originais na máquina, implica a perda dos direitos de garantia concedidos pelo fabricante.
Riscos residuais
O manual de instruções de funcionamento desta ferramenta eléctrica, contém informações detalhadas para trabalhar com ferramentas eléctricas de modo seguro. No entanto, toda a ferramenta eléctrica encerra perigos residuais que não podem ser excluídos completamente, mesmo com os dispositivos de segurança existentes. Por isso, opere ferramentas eléctricas sempre com a devida precaução.
Riscos residuais podem ser, por exemplo:
- Contacto com peças rotativas ou acessórios.
- Lesões derivadas de material expelido ou de partes do material.
- Perigo de incêndio em caso de ventilação insuficiente do motor.
- Prejudicação da audição ao trabalhar sem protecção dos ouvidos.
O trabalho seguro depende também da familiarização dos operadores com a operação da respectiva ferramenta eléctrica! O conhecimento adequado da máquina e precaução durante o trabalho, contribuem para a minimização dos riscos residuais existentes.
ADVERTÊNCIA! Esta ferramenta eléctrica gera um campo electromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode afectar activa ou passivamente implantes médicos. Para reduzir o perigo de lesões graves ou mortais, recomendamos às pessoas com
5 – Instruções gerais de segurança para a utilização de ferramentas eléctricas
ATENÇÃO! Devem ser lidas todas as indicações de segurança e instruções. O desrespeito das instruções indicadas abaixo podem levar a choque eléctrico, incêndio e/ou graves lesões.
Estas instruções de serviço devem ser guardadas com cuidado para utilização posterior.
O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
1 Local de trabalho
a Mantenha a sua área de trabalho sempre limpa e bem arrumada. Desordem e áreas de trabalho insuficientemente iluminadas podem causar acidentes.
b Trabalhar com o aparelho em locais sem risco de explosão, explosão, nos quais não se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
c Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de
distracção é possível que perca o contrôle sobre o aparelho.
a A ficha de conexão do aparelho deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com aparelhos protegidos por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
b Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
c Manter o aparelho afastado de chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico.
d Não deverá utilizar o cabo para outras finalidades, como por exemplo para transportar o aparelho, pendurá-lo ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emanharados aumentam o risco de um choque eléctrico.
e Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão homologados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
f Quando não puder evitar o funcionamento da ferramenta
eléctrica num ambiente húmido, utilize um interruptor de corrente diferencial residual. A utilização de um interruptor de corrente diferencial residual diminui o risco de choques eléctricos.
3 Segurança de pessoas
a Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar o aparelho quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar o aparelho, pode levar a lesões graves.
b Utilizar equipamento de protecção pessoal e sempre um óculos de protecção. A utilização de equipamentos de protecção, como máscara de protecção contra pó, sapatos anti-derrapantes, capacetes de segurança ou protectores de ouvidos, conforme o ambiente de trabalho, reduz o perigo de lesões.
c Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de ser ligada à alimentação corrente eléctrica, antes de conectar o acumulador, antes de ser levantada ou de ser transportada. Se tiver o dedo no interruptor ao transportar o aparelho ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
d Remover ferramentas de ajuste ou chaves de porcas antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
e Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar o aparelho em situações inesperadas.
f Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
g Manter os punhos sempre secos, limpos e livres de óleo e gordura.
Punhos gordurosos, são escorregadios e levam à perda de controlo.
h Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização destes dispositivos reduz o perigo devido ao pó.
4 Utilização e manuseio cuidadoso de ferramentas eléctricas
a Não sobrecarregue o aparelho. Utilize para o seu trabalho a ferramenta eléctrica apropriada. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
b Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
c Puxar a ficha da tomada antes de executar ajustes no aparelho, substituir acessórios ou guardar o aparelho. Esta medida de segurança
evita o arranque involuntário do aparelho.
d Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.
e Tratar o aparelho com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento do aparelho. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
f Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
g Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções e como previsto para este tipo especial de aparelho. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
5 Serviços
a Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de
reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
b Se o cabo de alimentação ficar danificado, deve ser substituído pelo fabricante ou pelo representante que presta assistência técnica, para evitar situações de perigo.
6 - Instruções de segurança específicas para o aparelho
- Utilizar lâminas de serra afiadas e em perfeitas condições. As lâminas de serras que estejam fendidas, tortas ou rombas devem ser substituídas de imediato.
- Ajustar as ferramentas complementares, o número de cursos e a oscilação pendular a cada material. Verificar se o avanço é uniforme.
- O aparelho deve ser sempre utilizado com a base montada (3). Para a realização dos trabalhos, a base deve ficar sempre encostada à peça a trabalhar.
- O aparelho deve estar sempre ligado quando é aplicado à peça a trabalhar.
- Material que contenha amianto não pode ser trabalhado. Utilizar uma máscara respiratória e extracção de poeiras no caso de outros materiais que contenham fibras.
- Para os aparelhos serem utilizados no exterior devem ser ligados a um disjuntor de corrente de falha. As extensões e fichas devem possuir aprovação para utilização em exteriores.
- A lâmina da serra não deve ser travada mediante contrapressões laterais.
- Fixe sempre a peça a trabalhar, para não deslizar, com um dispositivo de aperto.
- Colocar sempre o cabo para trás do local a trabalhar.
- Durante a utilização, conduzir sempre o aparelho com as duas mãos e adoptar uma posição firme.
- O aparelho não deve estar húmido nem ser utilizado em ambientes húmidos.
- Antes de cada utilização, verificar o aparelho, o cabo e a ficha. Quaisquer danos devem ser sempre reparados por um técnico especializado. Quando ligar a ficha na tomada, o aparelho deve estar sempre desligado.
- Durante trabalhos que produzam pó, utilizar uma máscara respiratória e óculos de protecção, não fumar e evitar produzir chamas desprotegidas.
- Quando manusear lâminas de serra e matérias-primas ásperas, utilizar luvas de protecção.
- Usar luvas de protecção quando trocar a lâmina da serra, para evitar ferimentos no fio afiado da lâmina.
- Utilize protecções para os ouvidos.
- Antes de todos os trabalhos na máquina, retirar a ficha eléctrica da tomada.
- Não mantenha as chaves nas ferramentas.
- Respeitar as instruções gerais de segurança para a utilização de ferramentas eléctricas.
- Se o cabo de alimentação ficar danificado, deve ser substituído pelo fabricante ou pelo representante que presta assistência técnica, para evitar situações de perigo.
7 - Trabalhos de montagem e ajuste
Oscilação pendular (P)
O movimento de oscilação pendular (P) regulável da lâmina da serra (0, para materiais duros, a 3, para materiais macios), em combinação com o número de cursos (H) adequado ao material, melhora a adequação da máquina à matéria-prima a trabalhar. Por outro lado, protege a lâmina da serra, melhora a projecção de aparas e reduz significativamente o aquecimento por fricção. A comutação para a oscilação pendular também pode ser realizada com a máquina em funcionamento. Ver as recomendações para o ajuste do aparelho na Fig. 1.
Troca da lâmina de serra (Fig. 3)
Puxar a alavanca de bloqueio da lâmina de serra. Remover a poeira da recepção da lâmina de serra. Trocar a lâmina de serra de acordo com a figura. Tenha atenção para que o pino de guia da barra de elevação encaixe no furo de guia da lâmina da serra. Não deverá ser possível retirar a lâmina de serra depois de se soltar a alavanca de bloqueio (6).
ATENÇÃO! Antes de substituir a lâmina de serra, deverá desligar sempre a ficha da tomada!
Ajuste da base da serra (Fig. 4)
Premir o botão de bloqueio da base da serra (10) e empurrar a base da serra (3) longitudinalmente para a posição desejada. Voltar a soltar o botão de bloqueio. Para o ajuste ou para um apoio mais seguro nos diversos materiais, a base da serra também pode ser colocada na posição angular.
8 - Utilização
- Ligar: Pressionar o interruptor de ligar/desligar (1). A máquina funciona com a velocidade de rotação mais baixa. Pressionar o interruptor com mais força = Velocidade de rotação mais elevada.
- Desligar: Soltar o interruptor de ligar/desligar (1).
O interruptor de ligar/desligar não pode ser bloqueado para funcionamento contínuo.
- Luz de trabalho LED Para um trabalho exacto em más condições de luminosidade, pode acender a luz de trabalho LED (11).
As duas lâmpadas LED iluminam a área de corte (Fig. 2).
9 - Modo de funcionamento
Ajustar a lâmina de serra, o número de cursos e a oscilação pendular ao material. Retirar quaisquer corpos estranhos da peça a trabalhar.
ATENÇÃO! Respeitar as instruções de segurança! As indicações da figura servem como orientação.
Ligar o aparelho e aplicá-lo à peça a trabalhar. Encostar a base da serra (3) à superfície da peça a trabalhar e serrar o material exercendo uma pressão ou avanço uniforme. Se a lâmina da serra encravar, desligar imediatamente o aparelho. Alargar um pouco a fenda do corte com uma ferramenta adequada e retirar o aparelho. Após terminar o trabalho, desligar a máquina e só a pousar depois de esta ter parado completamente.
ATENÇÃO! Após longos períodos a trabalhar com um número reduzido de cursos, deixar a máquina trabalhar em vazio durante 3 minutos com um número máximo de cursos, para que esta possa arrefecer.
Serrar por incidência (Fig. 5)
Se tiver de serrar no centro da peça e não for possível executar um furo, regular a oscilação pendular para 0, soltar a base, empurrá-la para trás e fixá-la. Inclinar o aparelho e, com este ligado, deixar a lâmina deslizar com cuidado pelo material (a). Assim que tiver serrado a peça de um lado ao outro, continuar a trabalhar com o aparelho na posição normal (b).
Utilizando lâminas de serra elásticas bimetálicas (não fornecidas) pode serrar, por ex., elementos salientes (tubos de água, etc.) à face da parede. Encostar a lâmina de serra à parede e, empurrando lateralmente a máquina, dobrar um pouco, de modo que a base da serra (3) encoste à parede. Ligar a máquina e serrar a peça exercendo uma pressão lateral constante.
Exemplos de aplicação:
Fig. 8: Serrar betão celular
10 – Manutenção e protecção do meio ambiente
ATENÇÃO! Retirar a ficha da tomada!
Limpar o corpo com um pano húmido e, em seguida, secar bem. Não utilizar solventes. Remover a poeira das frestas de ventilação e da recepção da lâmina de serra e, se necessário, aspirar com um aspirador.
ATENÇÃO! Não deitar aparelhos eléctricos e acumuladores usados no lixo doméstico! Eles devem ser recolhidos separadamente segundo a Directiva 2002/96 CE
sobre aparelhos eléctricos e electrónicos usados e levados para serem reciclados da maneira apropriada e não prejudicial ao meio ambiente.
Enviar os aparelhos eléctricos inutilizados para um centro de recolha local. Recolher os materiais da embalagem separadamente, conforme o tipo, e eliminar de acordo com os regulamentos locais. Para mais pormenores, informar-se junto da sua câmara municipal.
11 - Indicações sobre a assistência técnica
- Guardar a máquina e as instruções de operação e acessórios na embalagem original. Dessa forma todas as informações e peças estão sempre bastante acessíveis.
- Os aparelhos MeisterCRAFT são praticamente isentos de manutenção, para limpeza do aparelho é suficiente um trapo húmido. Nunca submergir máquinas eléctricas na água. Notas adicionais podem ser vistas nas instruções de operação.
-
Os aparelhos MeisterCRAFT são submetidos a um controle de qualidade bastante severo. Caso mesmo assim houver um defeito no funcionamento de um aparelho, favor então enviar o mesmo para nossa assistência técnica. A reparação será efectuada sem maiores demoras.
-
Um descrição breve do defeito reduz a localização de defeitos e o tempo de reparação. Durante o período de garantia, favor anexar ao aparelho o atestado de garantia e a nota de compra.
- Caso o período de garantia já estiver esgotado, será enviada uma factura sobre os correspondentes custos.
IMPORTANTE! Ao abrir o aparelho, a garantia fica maticamente cancelada.
IMPORTANTE! Avisamos que, de acordo com a lei de responsabilidade pelos produtos, não nos responsabilizamos pelos danos causados pelos nossos aparelhos, se estes tiverem sido causados por uma
reparação inapropriada ou por uma substituição de peças na qual não tenham sido utilizadas as nossas peças originais ou peças por nós autorizadas e se a reparação não tiver sido efectuada pela Meister Werkzeuge GmbH o serviço de apoio ao cliente ou por um técnico especializado! O mesmo é válido para os acessórios utilizados.
- Para evitar defeitos de transporte, empacotar o aparelho de forma segura ou utilizar a embalagem original.
- Mesmo após ser encerrado o período de garantia, estamos sempre a disposição e poderemos efectuar reparações em aparelhos MeisterCRAFT com baixos custos.
