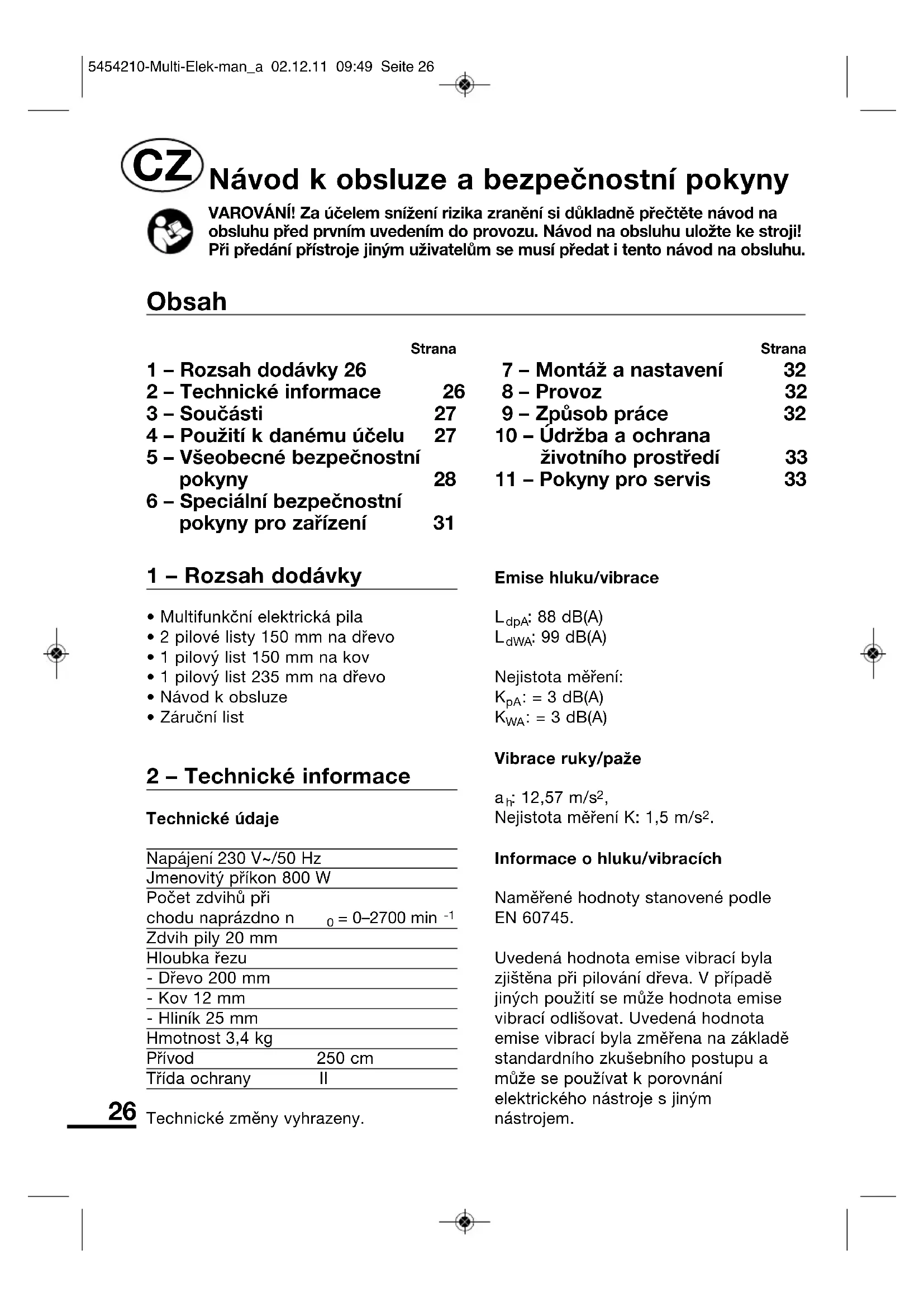

NÁVOD K OBSLUZE MMS 800 E Meister Craft
CZ - Multielektrická pila 26
Návod k obsluze a bezpečnostní pokyny
VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod na obsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji! Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.
Obsah
| Strana | Strana | ||
| 1 – Rozsah dodávky 26 | 7 – Montáž a nastavení | 32 | |
| 2 – Technické informace | 26 | 8 – Provoz | 32 |
| 3 – Součásti | 27 | 9 – Způsob práce | 32 |
| 4 – Použití k danému účelu | 27 | 10 – Údržba a ochrana | |
| 5 – Všeobecné bezpečnostní pokyny | 28 | životního prostředí | 33 |
| 11 – Pokyny pro servis | 33 | ||
| 6 – Speciální bezpečnostní pokyny pro zařízení | 31 | ||
1 - Rozsah dodávky
- Multifunkční elektrická pila
- 2 pilové listy 150 mm na dřevo
• 1 pilový list 150 mm na kov - 1 pilový list 235 mm na dřevo
- Návod k obsluze
• Záruční list
2 - Technické informace
Technické údaje
| Napájení 230 V~/50 Hz | |
| Jmenovitý příkon 800 W | |
| Počet zdvihů přichodu naprázdno n _0 = 0–2700 min ^-1 | |
| Zdvih pily 20 mm | |
| Hloubka řezu | |
| - Dřevo 200 mm | |
| - Kov 12 mm | |
| - Hliník 25 mm | |
| Hmotnost 3,4 kg | |
| Přívod | 250 cm |
| Třída ochrany | II |
Technické změny vyhrazeny.
Emise hluku/vibrace
L_dpA : 88 dB(A)
L_dWA : 99 dB(A)
Nejistota měření:
K_pA:=3 dB(A)
K_WA:=3 dB(A)
Vibrace ruky/paže
a_h : 12,57 m/s ^2 , Nejistota měření K: 1,5 m/s ^2 .
Informace o hluku/vibracích
Naměřené hodnoty stanovené podle EN 60745.
Uvedená hodnota emise vibrací byla zjištěna při pilování dřeva. V případě jiných použití se může hodnota emise vibrací odlišovat. Uvedená hodnota emise vibrací byla změřena na základě standardního zkušebního postupu a může se používat k porovnání elektrického nástroje s jiným nástrojem.
Uvedená emisní hodnota vibrací byla naměřena podle normovaného zkušebního postupu a může se používat k porovnání jednoho elektrického nářadí s druhým. Uvedená emisní hodnota vibrací se může používat i na počáteční posouzení omezení.
⚠️ POZOR! Hodnota emise vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se elektrické nářadí používá.
Musejí se stanovit bezpečnostní opatření na ochranu obsluhujícího personálu. K tomu se provede posouzení omezení při zohlednění skutečných podmínek používání. (Přitom je potřebné zohlednit všechny části provozního cyklu, tzn. i doby, během nichž je elektrické nářadí vypnuté, a doby, během nichž je sice zapnuté, avšak v chodu bez zatížení.)
POZOR! Určitému obtěžování hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku proto přeložte na povolené a vyhrazené denní doby. Dodržujte příp. doby odpočinku a trvání práce omezte na nejnutnější.
⚠️ POZOR! Působení hluku může vést k poškození sluchu. Proto pracujte pouze s vhodnou ochranou sluchu. Osoby nacházející se v blízkosti by rovněž měly nosit vhodnou ochranu sluchu.
3 - Součásti
1 Zapínač/vypínač
2 Pracovní světlo LED
3 Patka pily
4 Prostředek k upnutí pilového listu
5 Volicí přepínač kývání
6 Aretační píka pro pilový list
7 R u k o j e t'
8 Přídavná rukojeť
9 Aretační knoflík pro patky pily
10 Spínač světla
4 – Použití k danému účelu
Řezání do dřeva, kovu a plastických hmot. Pilování rašplí, čištění a odstraňování rzi vhodným příslušenstvím. Používejte jen vhodné náhradní nástroje, přitom je třeba dbát na údaje příslušného výrobce. Jakékoli jiné použití neodpovídá stanovené účelu. Nářadí je určeno k domácímu použití, nikoli k průmyslovému použití. Nářadí se nesmí používat stacionárně.
Tento nástroj je určen jen k domácímu použití.
Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát.
POZOR! Použitím k jinému než určenému účelu, prováděním změn na nářadí a používáním dílů, které nebyly výrobcem testovány a schváleny mohou vzniknout nepředvídané škody.
Použití v rozporu s účelem
Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem.
Toto elektrické nářadí není určeno ke kácení stromů.
Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj.
Samotná skutečnost, že je možné příslušenství upevnit k vašemu elektrickému přístroji, nezaručuje bezpečné použití.
Přípustný počet zdvihů vloženého nástroje musí minimálně odpovídat hodnotě maximálního počtu zdvihů uvedeného na elektrickém nástroji. Příslušenství, které se otáčí rychleji, než je povoleno, se může rozlomit a z nářadí odlétnout.
Brusné nástroje, příruby, brusné talíře či jiné příslušenství musejí přesně padnout na brusné vřeteno vašeho elektrického nářadí.
Vložné nástroje, které na brusné vřeteno elektrického nářadí přesně nepadnou, se otáčejí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.
Hrozí nebezpečí úrazu.
Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost.
Zbytková rizika:
Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela
vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností.
Zbytková rizika mohou být například:
- Dotyk rotujících dílů nebo vložných nástrojů.
- úraz způsobený odlétnutím obrobku nebo součástí obrobku.
- nebezpečí požáru při nedostatečném odvětrání motoru.
- poškození sluchu při práci bez ochrany sluchu.
Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika.
VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Elektromagnetické pole může za určitých okolností aktivně nebo pasivně ovlivnit medicínské implantáty. Aby se snížilo nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s medicínským implantáty, aby před zacházením s elektrickým nástrojem konzultovali lékaře nebo výrobce medicínských implantátů.
5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím
VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování
bezpečnostních pokynů a instrukcí může zapřičinit zásah elektrickým proudem, požár a/nebo těžká zranění.
Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu.
Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu).
1 Pracoviště
a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům.
b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.
c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením.
2 Elektrická bezpečnost
a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adapté na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.
b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo
chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.
d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro prénášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
f Pokud nelze zamezit provoz elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem.
3 Bezpečnost osob
a Bud'te opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním.
b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.
c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při prénášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.
d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.
e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.
f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.
g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem.
4 Pečlivé zacházení a používání elektrického nářadí
a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým
nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.
b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.
c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.
d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby.
e Přístroj pečlivě ošetřujte.
Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit.
Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.
f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.
g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů
pro jiné než určené účely může přivodit nebezpečné situace.
5 Servis
a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována.
b Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.
6 – Speciální bezpečnostní pokyny pro zařízení
- Používejte jen ostré, neporušené pilové listy. Popraskané, ohnuté nebo tupé pilové listy okamžitě vyměňte.
- Používané nástroje, počet zdvihů a kyvů je třeba přizpůsobit danému materiálu. Dbejte na rovnoměrný posuv.
- Používejte nářadí jen s namontovanou základovou deskou (3). Při práci musí základová deska vždy doléhat k obrobku.
- Přibližujte nářadí k obrobku vždy zapnuté.
- Materiál obsahující azbest se nesmí zpracovávat. Při práci s jinými druhy materiálu obsahujícími vlákna používejte ochrannou masku a odsávání prachu.
- Když se nářadí používá venku, musí být připojeno přes automatický spínač v obvodu diferenciální ochrany. Prodlužovaní kabel a zástrčka musí být schváleny pro použití venku.
- Pilový list se nesmí brzdit tlakem z boku.
- Zajistěte obrobek proti posunutí prostředky k upnutí.
- Ved'te kabel vždy směrem dozadu od pracovního místa.
- Během provozu ved'te nářadí vždy oběma rukama a zaujměte pevný postoj.
- Pila nesmí být vlhká a nesmí se s ní pracovat ve vlhkém prostředí.
- Před každým použitím zkontrolujte nástroj, kabel a zástrčku. Závady svěřte do opravy jen odborníkovi. Zastrčte zástrčku do zásuvky, jen když je stroj vypnutý.
- Při pracích, při kterých se vyvíjí prach, noste ochranu dýchacího ústrojí a ochranné brýle, nekuřte, vyhýbejte se otevřenému ohni.
- Při manipulaci s pilovými listy a drsnými materiály noste rukavice.
- Noste ochranné rukavice, abyste při výměně pilového listu zabránili poranění ostrými řeznými hranami pilového listu.
• Noste ochranu sluchu.
- Přede všemi pracemi na nářadí vytáhněte předtím zástrčku ze zásuvky.
- Nenechávejte nastrčené žádné nástrojové klíče.
- Dbejte na všeobecné bezpečnostní pokyny pro zacházení s elektrickým nářadím.
- Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.
7 - Montáž a nastavení
Kývání (P)
Nastavitelný kývavý pohyb (P) pilového listu (0 pro tvrdé materiály do 3 pro měkké materiály) zlepšuje v kombinaci s počtem zdvihů (H) nastaveným podle materiálu nastavení nářadí na daným materiál. Zároveň se šetří pilový list, zlepšuje se výstup třísek a dochází k výraznému snížení tepla, vznikajícího třením. Kývavý pohyb je možné přepínat i při chodu pily. Doporučení pro nastavení nářadí viz obr. 1.
Výměna pilového listu (Obr. 3)
Zatáhněte aretační páku pilového listu (6). Odstraňte z prostředku na upnutí pilového listu třísky. Vyměňte pilový list podle vyobrazení. Dbejte na to, aby vodicí čep zvedací tyče zabíral do vodicího otvoru pilového listu. Pilový list se po puštění aretační páky (6) nesmí dát vytáhnout.
POZOR! Před každou výměnou pilového listu vytáhněte zástrčku ze zásuvky!
Nastavení patky pily (Obr. 4)
Stiskněte aretační knoflík patky pily (10) a posuňte patku pily (3) v podélném směru do požadované polohy. Aretační knoflík opět pustě. Pro přizpůsobení nebo pro bezpečné dolehnutí u různých druhů materiálu se patka pily může dodatečně nastavit ve své úhlové poloze.
8 - Provoz
- Zapnutí: Stiskněte zapínač/vypínač (1). Stroj se rozbíhá na nejnižší otáčky. Pevnější stisknutí spínače = vyšší počet otáček.
- Vypnutí: Uvolněte stisk zapínače/vypínače (1).
Zapínač/vypínač se nemůže pro trvalý provoz zaaretovat.
- Pracovní světlo LED Pro přesnou práci při špatných světelných podmínkách můžete navíc zapnout pracovní světlo LED (11). 2 žárovky LED osvětlují oblast řezu (obr. 2).
9 – Způsob práce
Pilový list, počet zdvihů a kývavý pohyb je třeba přizpůsobit danému materiálu. Odstraňte z obrobku cizí tělesa.
⚠️ POZOR! Dodržujte bezpečnostní pokyny! Všechny údaje na obrázku slouží pro orientaci.
Zapněte přístroj posunujte ho k obrobku. Nasad'te patku pily (3) na povrch obrobku a materiál rovnoměrným tlakem nebo posunováním přeřízněte. Pokud pilový list uvázne, ihned pilu vypněte. Roztáhněte
vhodným nástrojem trochu řeznou spáru a nástroj vytáhněte. Po skončení práce pilu vypněte a odložte až poté, co se úplně zastavila.
POZOR! Po delší práci s menším počtem zdvihů nechte pilu asi 3 minuty běžet naprázdno s maximálním počtem zdvihů, aby se ochladila.
Řezání pod dopadem (Obr. 5)
Když je třeba řezat do obrobku a nelze vyvrtat díru, nastavte kývání na 0, uvolněte patku pily, posuňte zcela zpět a zaaretujte. Nechte pilový list ve sklopené poloze pily a při zapnuté pile opatrně spusťte k obrobku (a). Jakmile je obrobek proříznut, pracujte dále v normální poloze pily (b).
Zarovnávání pilou (Obr. 6)
Ve spojení s elastickými bimetalovými pilovými listy (není součástí dodávky) je možné např. odříznout vyčnívající stavební dílce (vodovodní trubky atd.) bezprostředně u stěny. Přiložte pilový list přímo ke stěně a bočním tlakem na pilu trochu ohněte tak, aby patka pily (3) přiléhala ke stěně. Zapněte pilu a stálým bočním tlakem obrobek odřízněte.
Příklady použití
Obr. 7: Řezání plastů/kovu
Obr. 8: Řezání plynobetonu
Obr. 9: Zkracování plastových trubek
Obr. 10: Řezání dřeva
10 - Údržba a ochrana životního prostředí
POZOR! Vytáhněte zástrčku ze zásuvky!
Otřete kryt vlhkým hadříkem a dobře osušte. Nepoužívejte rozpouštědla. Větrací otvory a prostředek na upnutí pilového listu očistěte od prachu a pokud je to nutné, odsajte prach vysavačem.
POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je
shromažd'ovat odděleně podle směrnice 2002/96 ES pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace.
Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy.
11 - Pokyny pro servis
- Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.
- Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.
- Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, 33
zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.
- Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.
- Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat.
⚠️ DŮLEŽITĚ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku.
⚠️ DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme
za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.
- Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.
- I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny.
CZ - Uschování technické dokumentace:
