NÁVOD K OBSLUZE MPS 800 EL Meister Craft

• 1 Přímočará pila s výkyvem• 1 Paralelní doraz• Adaptér pro vysavač • 1 Pilový kotouč• 1 Nastavovací klíč• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeNapájení proudem 230 V~/50 HzJmenovitý příkon 800 WPočet zdvihů vchodu naprázdno n = 0–3000 min Zdvih 18 mmŠikmé řezy 2 x 0–45°Přívodní kabel 200 cmTechnické změny vyhrazeny.Laserové zařízeníLaserová třída 2Délka vlny 650 nmVýstupní výkon < 1 mWEmise hluku/vibraceEmise hluku

: 101 dB(A)Nejistota měření:

: 7,959 m/s Nejistota měření K: 1,5 m/s

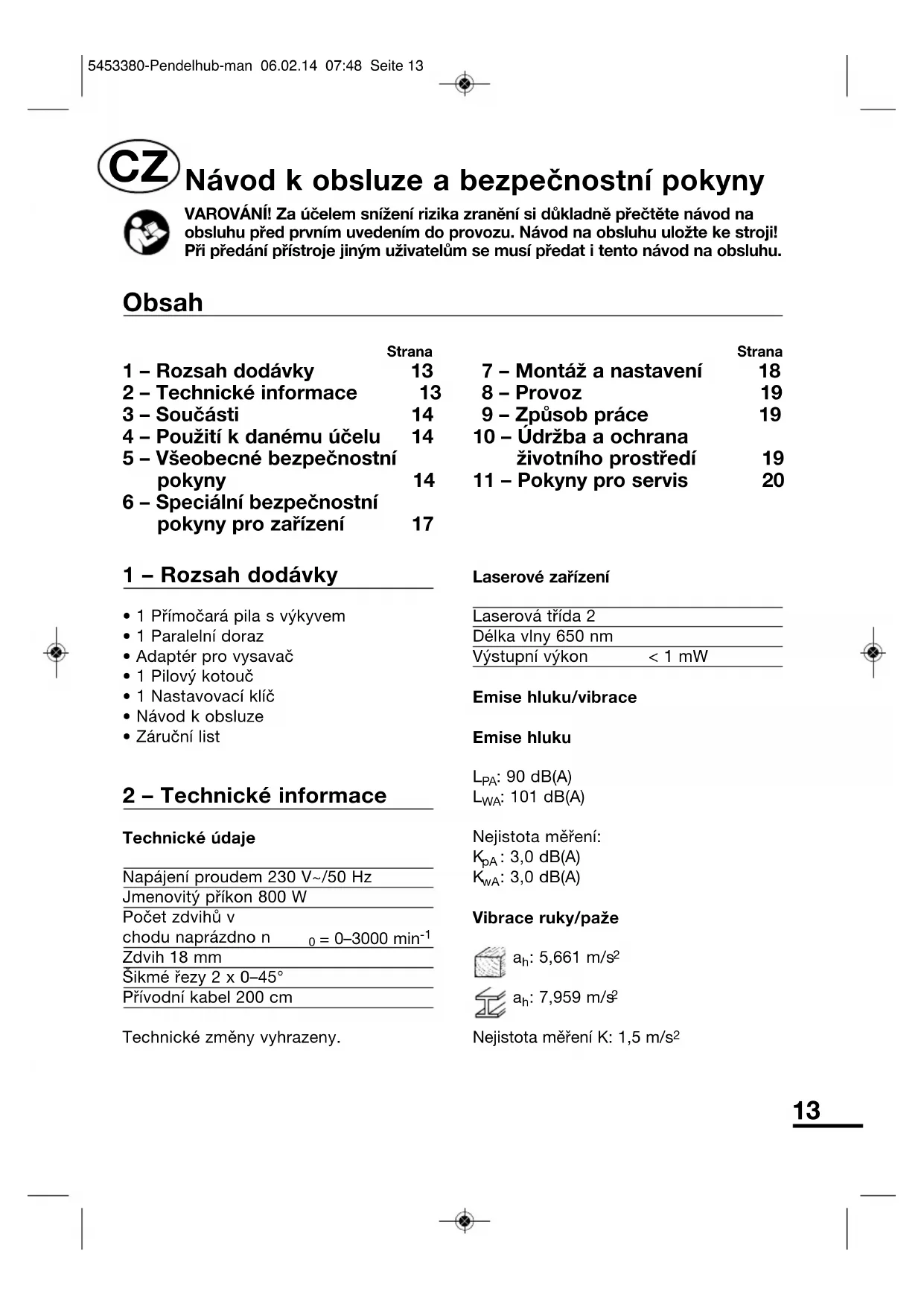

Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji!Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu. Strana 1 – Rozsah dodávky 13 2 – Technické informace 13 3 – Součásti 14 4 – Použití k danému účelu 14 5 – Všeobecné bezpečnostní pokyny 14 6 – Speciální bezpečnostní pokyny pro zařízení 17 Strana 7 – Montáž a nastavení 18 8 – Provoz 19 9 – Způsob práce 19 10 – Údržba a ochrana životního prostředí 19 11 – Pokyny pro servis 20 Obsah 5453380-Pendelhub-man 06.02.14 07:48 Seite 1314 Informace o hluku/vibracích Naměřené hodnoty stanovené podle EN 60745-1, EN 60745-2-11. Uvedená emisní hodnota vibrací byla naměřena podle normovaného zkušebního postupu a může se používat k porovnání jednoho elektrického nářadí s druhým. Uvedená emisní hodnota vibrací se může používat i na počáteční posouzení omezení. POZOR! Emisní hodnota vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se nářadí používá. Musejí se stanovit bezpečnostní opatření na ochranu obsluhujícího personálu. Přitom se provede posouzení omezení při zohlednění skutečných podmínek používání. (Přitom je potřebné zohlednit všechny části provozního cyklu, tzn. i doby, během nichž je nářadí vypnuté a doby, během nichž je sice zapnuté, avšak v chodu bez zatížení.) 3 – Součásti 1 Spínač ZAP-VYP 2 Předvolba počtu zdvihů 3 Aretační knoflík 4 Výkyv 5 Síťový kabel 6 Chránič řezu 7 Přípojka pro odsávání prachu/ Adaptér pro vysavač 8 Nastavení úhlu řezu 9 Vodicí váleček 10 Základová deska 11 Paralelní pravítko 12 Nastavovací klíč 13 Laserová optika 14 Zapínač/vypínač laseru 4 – Použití k danému účelu Tato přímočará pila je určena v rámci uvedených řezných výkonů a s použitím vhodného příslušenství (dbejte příslušných údajů výrobce!) k řezání dřeva, kovů, keramiky, desek z plastu a minerálních vláken. Použití k jakémukoli jinému účelu je výslovně vyloučeno. Tento nástroj je určen jen k domácímu použití. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát. 5453380-Pendelhub-man 06.02.14 07:48 Seite 1415 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f) Pokud nelze zamezit provoz elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. 5453380-Pendelhub-man 06.02.14 07:48 Seite 1516 d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. b Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení. 5453380-Pendelhub-man 06.02.14 07:48 Seite 1617 6 – Speciální bezpečnostní pokyny pro zařízení

• Používejte jen ostré, neporušené pilové listy. Popraskané, ohnuté nebo tupé pilové listy okamžitě vyměňte.

• Používané nástroje, počet zdvihů a kyvů je třeba přizpůsobit danému materiálu. Dbejte na rovnoměrný posuv.

• Používejte nářadí jen s namontovanou základovou deskou (10). Při práci musí základová deska vždy doléhat k obrobku.

• Přibližujte nářadí k obrobku vždy zapnuté.

• Materiál obsahující azbest se nesmí zpracovávat. Při práci s jinými druhy materiálu obsahujícími vlákna používejte ochrannou masku a odsávání prachu.

• Když se nářadí používá venku, musí být připojeno přes automatický spínač v obvodu diferenciální ochrany. Prodlužovaní kabel a zástrčka musí být schváleny pro použití venku.

• Pilový list se nesmí brzdit tlakem z boku.

• Zajistěte obrobek proti posunutí prostředky k upnutí.

• Veďte kabel vždy směrem dozadu od pracovního místa.

• Během provozu veďte nářadí vždy oběma rukama a zaujměte pevný postoj.

• Pila nesmí být vlhká a nesmí se s ní pracovat ve vlhkém prostředí.

• Před každým použitím zkontrolujte nástroj, kabel a zástrčku. Závady svěřte do opravy jen odborníkovi. Zastrčte zástrčku do zásuvky, jen když je stroj vypnutý.

• Při pracích, při kterých se vyvíjí prach, noste ochranu dýchacího ústrojí a ochranné brýle, nekuřte, vyhýbejte se otevřenému ohni.

• Při manipulaci s pilovými listy a drsnými materiály noste rukavice.

• Noste ochranné rukavice, abyste při výměně pilového listu zabránili poranění ostrými řeznými hranami pilového listu.

• Noste ochranu sluchu.

• Přede všemi pracemi na nářadí vytáhněte předtím zástrčku ze zásuvky.

• Nenechávejte nastrčené žádné nástrojové klíče.

• Dbejte na všeobecné bezpečnostní pokyny pro zacházení s elektrickým nářadím. Bezpečnostní pokyny pro laserové zařízení Nedívejte se do laserového paprsku.

• Nezaměřujte laserový paprsek na lidi nebo zvířata. 5453380-Pendelhub-man 06.02.14 07:48 Seite 1718

• Nepoužívejte laserový paprsek na druhy materiálu silně reflektující světlo. Nebezpečí reflektujícím světlem.

• Opravy laserového zařízení svěřte odborníkovi.

• Nezavádějte do laserové optiky (14) žádné tvrdé předměty.

• Čistěte laserovou optiku měkkým suchým štětcem. 7 – Montáž a nastavení Elektronické řízení počtu zdvihů / předvolba počtu zdvihů K řezání přizpůsobenému podle daného materiálu je možno stavěcím kolečkem (2) nastavit vhodný počet zdvihů 1–6 (0–3000 min

) a řídit je spínačem VYP/ZAP (1). Stavěcí kolečko slouží zároveň k plynulému měnění počtu zdvihů během provozu. Kývání Nastavitelný kývavý pohyb (P) pilového listu (0 pro tvrdé materiály až do 3 pro měkké materiály) zlepšuje přizpůsobení stroje na příslušný materiál. Zároveň se šetří pilový list, zlepšuje vyhazování třísek a výrazně redukuje tvorba tepla ze tření. Přepnutí kývání je možné, i pokud je přístroj v chodu. Doporučení ohledně nastavení přístroje viz obr. 4. Vložení pilového listu (Obr. 2) POZOR! Před každou výměnou pilového listu vytáhněte zástrčku ze zásuvky! Kroužek prostředku k upnutí pilového listu (A) otočte ve směru (a) a přidržte. Pilový kotouč vložte do prostředku k upnutí pilového listu až na doraz nebo vyjměte. Pusťte kroužek. Pilový list zasunout až na doraz do upínacích drážek, tak aby byl hřbet správně uložen v drážce vodicího válečku.Kroužek se rychle vrací zpět do polohy (b) a aretuje pilový kotouč. Paralelní pravítko Paralelní pravítko, které je součástí dodávky, se provlékne upínacím přípravkem na základové desce a zajistí se dvěma šrouby (obr. 1). Paralelní pravítko umožňuje paralelní řezání podél hrany pravítka. Odsávání prachu Sací hadici běžného domácího vysavače připojte na otvor odsávání (7) přímočaré pily, příp. použijte přiložený adaptér (2). Stažená ochrana řezu (6) zlepšuje stupeň účinku odsávání prachu. Zkosený řez/šikmý řez Patka pily (10) je z výroby nastavená od středové polohy (O°). K nastavení zkosených a šikmých řezů uvolněte přídržný šroub patky pily pomocí nastavovacího klíče (obr. 3) a patku pily vysuňte dopředu z její aretační polohy. Úhel řezu (8) nastavte ohnutím hrany doprava nebo doleva. Úhly 0°, 15°, 30° a 45° jsou označené; dají se zvolit i mezihodnoty. Přídržný šroub pevně dotáhněte. Při úhlových řezech vyklopte ochranu řezu (6) nahoru až na doraz. 5453380-Pendelhub-man 06.02.14 07:48 Seite 1819 8 – Provoz Připojit síťovou zástrčku do sítě

• Zapínání: Stlačit spínač (1) a přidržet.

• Vypínání: Uvolnit spínač (1).

• ZAP trvalého provozu: Stlačit spínač (1) a stisknout (3) zajišťovací tlačítko c a zaaretovat.

• VYP trvalého provozu: Stlačit spínač (1) – zajišťovací tlačítko vyskočí z aretace – a opět pustit. 9 – Způsob práce Řezání Netlačte příliš na řezaný materiál, aby se pilový list příliš nezahříval a neničil. Tenký řezaný materiál položte na další desku, aby se ztlumilo chvění a výsledek řezání byl lepší. Řezání pod sklonem Pokud je nutno řezat doprostřed obrobku a není možné vyvrtat otvor. Výkyv nastavit na O, uvolnit základovou desku, posunout zcela dozadu a zajistit. Pilový list nechat při nakloněné poloze stroje a při zapnutém stroji opatrně posouvat na obrobek (obr. 5). Jakmile je obrobek rozříznutý, pokračovat v práci při normální poloze stroje. Laserové zařízení Světelný paprsek laserového zařízení usnadňuje provádění přímých řezů a) podél předem vyznačené čáry řezu na řezaném materiálu b) určením polohy vyznačeného pevného bodu na řezaném materiálu. Dosah laserového paprsku je podle okolního světla cca 65 cm. Laser sa podle potřeby zapíná a vypíná přepínačem ZAP/VYP (14). 10 – Údržba a ochrana životního prostředí Kryt, větrací otvory a pohyblivé části je třeba pravidelně zbavovat prachu vzniklého při řezání a popřípadě otírat vlhkým hadříkem, přičemž zástrčka musí být odpojena od sítě. Vodicí váleček pilového listu občas lehce namažte olejem. Dřevný prach odstraňte z laserové optiky jemným štětcem. Nezavádějte do optiky žádné ostré předměty. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 5453380-Pendelhub-man 06.02.14 07:48 Seite 1920 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny. 5453380-Pendelhub-man 06.02.14 07:48 Seite 2021 1 – Étendue des fournitures
