KS1200M - Pila Meister Craft - Bezplatný návod k obsluze

Technické vlastnosti	Okružní pila, výkon 1200 W, průměr kotouče 185 mm, volnoběžné otáčky 5000 ot/min
Použití	Ideální pro řezání dřeva, dřevotřískových desek a podobných materiálů
Údržba a opravy	Pravidelně kontrolujte stav kotouče, odstraňujte pilinové zbytky, mazejte pohyblivé části
Bezpečnost	Používejte ochranné brýle, rukavice a prachovou masku, neodstraňujte kryty kotouče
Obecné informace	Hmotnost 4,2 kg, záruka 2 roky, splňuje normy CE

Často kladené otázky - KS1200M Meister Craft

Jak sestavit pilu Meister Craft KS1200M?

Pro sestavení pily Meister Craft KS1200M si nejprve pečlivě přečtěte přiložený návod k použití. Ujistěte se, že máte všechny díly, a poté postupujte podle montážních kroků s použitím doporučených nástrojů.

Jaká je maximální hloubka řezu pily?

Maximální hloubka řezu pily Meister Craft KS1200M je 65 mm při úhlu 90 stupňů.

Jak vyměnit pilový kotouč?

Pro výměnu pilového kotouče odpojte stroj od napájení, poté použijte přiložený klíč k povolení šroubu kotouče. Odstraňte opotřebovaný kotouč a nasaďte nový, dbejte na správný směr otáčení, a poté šroub opět utáhněte.

Jaké materiály mohu touto pilou řezat?

Pila Meister Craft KS1200M je určena k řezání různých materiálů, jako je dřevo, překližka a některé plasty. Vyhněte se řezání kovů nebo velmi tvrdých materiálů.

Jak udržovat pilu Meister Craft KS1200M?

Pro údržbu pily pravidelně čistěte kotouč a pracovní plochu, kontrolujte šrouby a matice, zda jsou pevně utažené, a mazejte pohyblivé části podle doporučení v návodu.

Co dělat, když pila nenastartuje?

Pokud pila nenastartuje, nejprve zkontrolujte, zda je stroj správně připojen a zda je vypínač v poloze "zapnuto". Pokud problém přetrvává, zkontrolujte napájecí kabel a zásuvku, nebo kontaktujte servis.

Jaká je záruka na pilu Meister Craft KS1200M?

Pila Meister Craft KS1200M má obvykle dvouletou záruku od data nákupu, za předpokladu dodržení podmínek používání a údržby uvedených v návodu.

Jak nastavit úhel řezu?

Pro nastavení úhlu řezu odemkněte mechanismus nastavení úhlu, nastavte sklon pily na požadovaný úhel a poté mechanismus opět zamkněte.

Kde mohu zakoupit náhradní díly?

Náhradní díly pro pilu Meister Craft KS1200M lze objednat u vašeho místního prodejce nebo přímo na oficiálních stránkách Meister Craft.

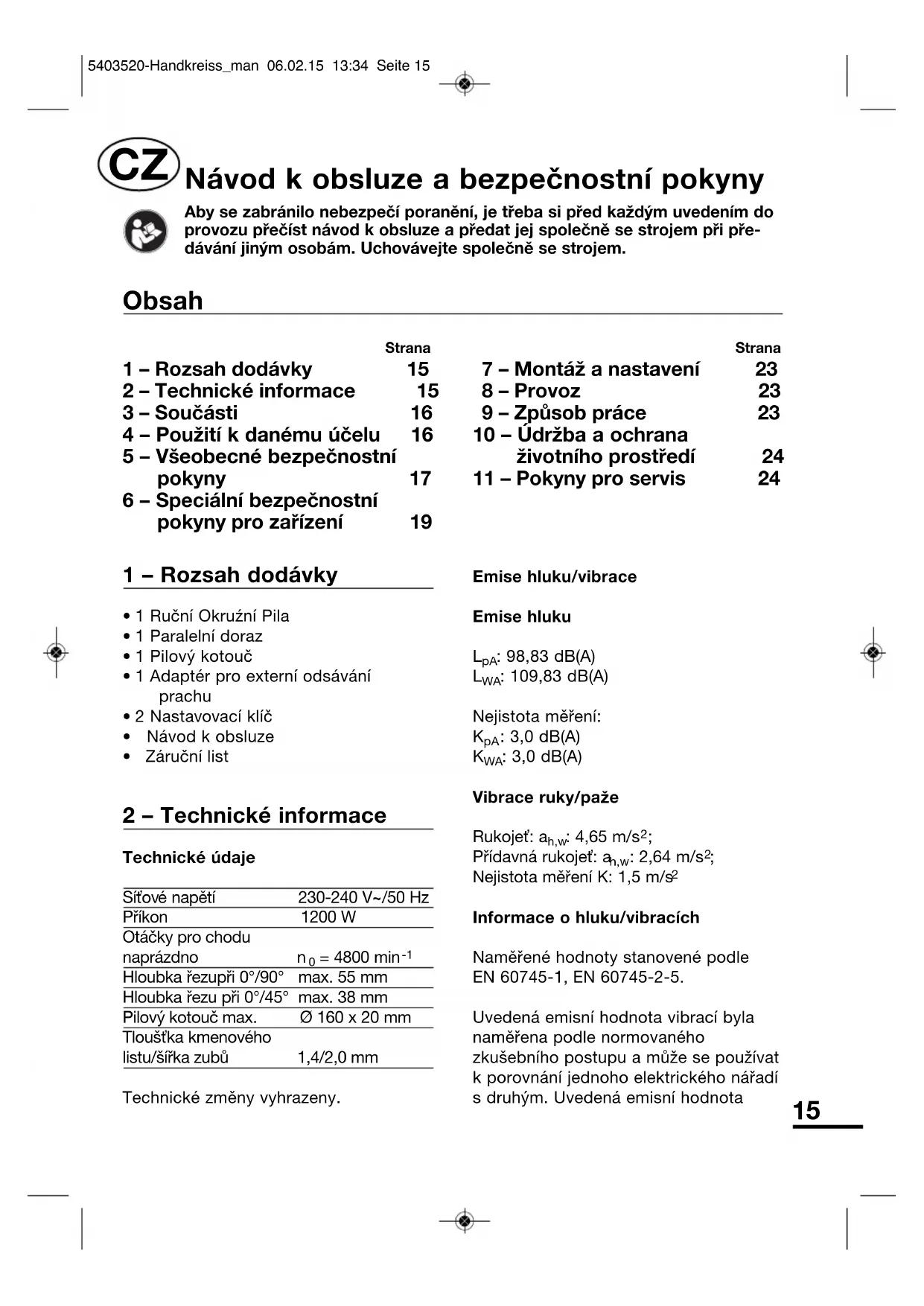

NÁVOD K OBSLUZE KS1200M Meister Craft

• 1 Ruční Okruźní Pila• 1 Paralelní doraz• 1 Pilový kotouč• 1 Adaptér pro externí odsáváníprachu• 2 Nastavovací klíč• Návod k obsluze• Záruční list 2 – Technické informace Technické údaje Síťové napětí 230-240 V~/50 Hz Příkon 1200 WOtáčky pro chodu naprázdno n = 4800 min Hloubka řezupři 0°/90° max. 55 mmHloubka řezu při 0°/45° max. 38 mmPilový kotouč max. Ø 160 x 20 mmTloušťka kmenovéholistu/šířka zubů 1,4/2,0 mmTechnické změny vyhrazeny.Emise hluku/vibrace Emise hluku

: 109,83 dB(A)Nejistota měření:

Přídavná rukojeť: a h,w : 2,64 m/s

Nejistota měření K: 1,5 m/s Informace o hluku/vibracíchNaměřené hodnoty stanovené podleEN 60745-1, EN 60745-2-5.Uvedená emisní hodnota vibrací bylanaměřena podle normovanéhozkušebního postupu a může se používatk porovnání jednoho elektrického nářadís druhým. Uvedená emisní hodnota Návod k obsluze a bezpečnostní pokyny Aby se zabránilo nebezpečí poranění, je třeba si před každým uvedením doprovozu přečíst návod k obsluze a předat jej společně se strojem při pře-dávání jiným osobám. Uchovávejte společně se strojem. Strana 1 – Rozsah dodávky 15 2 – Technické informace 15 3 – Součásti 16 4 – Použití k danému účelu 16 5 – Všeobecné bezpečnostní pokyny 17 6 – Speciální bezpečnostní pokyny pro zařízení 19 Strana 7 – Montáž a nastavení 23 8 – Provoz 23 9 – Způsob práce 23 10 – Údržba a ochrana životního prostředí 24 11 – Pokyny pro servis 24 Obsah 5403520-Handkreiss_man 06.02.15 13:34 Seite 1516 vibrací se může používat i na počáteční posouzení omezení. POZOR! Hodnota emise vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se elektrické nářadí používá. Musejí se stanovit bezpečnostní opatření na ochranu obsluhujícího personálu. K tomu se provede posouzení omezení při zohlednění skutečných podmínek používání. (Přitom je potřebné zohlednit všechny části provozního cyklu, tzn. i doby, během nichž je elektrické nářadí vypnuté, a doby, během nichž je sice zapnuté, avšak v chodu bez zatížení.) POZOR! Určitému obtěžování hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku proto přeložte na povolené a vyhrazené denní doby. Dodržujte příp. doby odpočinku a trvání práce omezte na nejnutnější. POZOR! Působení hluku může vést k poškození sluchu. Proto pracujte pouze s vhodnou ochranou sluchu. Osoby nacházející se v blízkosti by rovněž měly nosit vhodnou ochranu sluchu. 3 – Součásti 1 Rukojeť 2 Nastavení úhlu řezu 3 Pilový stůl 4 Seřizovací šroub paralelního dorazu 5 Výkyvný ochranný kryt 6Příruba 7 Šestihranný šroub 8 Přípojka pro odsávání prachu 9 Nastavení hloubky řezu 10a Zapínač/vypínač 10b Zapínací pojistka 11 Paralelní doraz 12 Přírubový klíč 13 Čípkový klíč 14 Adaptér pro externí odsávání prachu 4 – Použití k danému účelu Tato okružní pila se smí používat jen k ručnímu provozu. S pilovým kotoučem, který je součástí dodávky, je určena podle údajů v tomto návodu k řezání rovných řezů do dřeva a dřevěných materiálů. Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát. Tento nástroj je určen jen k domácímu použití. Použití v rozporu s účelem Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem. Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj. Vnější průměr, průměr otvoru a tloušťka vložného nástroje musejí odpovídat rozměrovým údajům vašeho elektrického nářadí. 5403520-Handkreiss_man 06.02.15 13:34 Seite 1617 Chybně dimenzované vložné nástroje nelze dostatečně odstínit či kontrolovat. Brusné nástroje, příruby, brusné talíře či jiné příslušenství musejí přesně padnout na brusné vřeteno vašeho elektrického nářadí. Vložné nástroje, které na brusné vřeteno elektrického nářadí přesně nepadnou, se otáčejí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly. Hrozí nebezpečí úrazu. Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost. Zbytková rizika: Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností. Zbytková rizika mohou být například:

• Dotyk rotujících dílů nebo vložných nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.

• nebezpečí požáru při nedostatečném odvětrání motoru.

• poškození sluchu při práci bez ochrany sluchu. Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika. VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Elektromagnetické pole může za určitých okolností aktivně nebo pasivně ovlivnit medicínské implantáty. Aby se snížilo nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s medicínskými implantáty, aby před zacházením s elektrickým nástrojem konzultovali lékaře nebo výrobce medicínských implantátů. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. 5403520-Handkreiss_man 06.02.15 13:34 Seite 1718 b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f Pokud nelze zamezit provoz elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. 5403520-Handkreiss_man 06.02.15 13:34 Seite 1819 e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. 6 – Speciální bezpečnostní pokyny pro zařízení Bezpečnostní pokyny pro všechny pily/pilování a) NEBEZPEČÍ: Vaše ruce se nesmějí dostat do oblasti pilování a na 5403520-Handkreiss_man 06.02.15 13:34 Seite 1920 pilový list. Svojí druhou rukou přidržujte pilu za přídavnou rukojeť nebo pouzdro motoru. Pokud držíte pilu oběma rukama, nemůže pilový list poranit ruce. b) Nesahejte pod obráběný předmět. Pod obráběným předmětem vás ochranný kryt před pilovým listem nechrání. c) Přizpůsobte hloubku řezu tloušťce obráběného předmětu. Pod obráběným předmětem by mělo být vidět méně než celá výška zubu. d) Řezaný předmět nikdy nepřidržujte rukou nebo nad nohou. Obráběný předmět zajistěte ve stabilním úchytu. Je důležité obráběný předmět řádně upevnit, aby se snížilo nebezpečí kontaktu s tělem, uváznutí pilového listu nebo ztráta kontroly. e) Při vykonávání prací, při nichž se vložený nástroj může dotknout skrytých elektrických vedení nebo samotného síťového kabelu, držte elektrický nástroj pouze za izolované plochy rukojeti. Následkem kontaktu s vedením pod napětím jsou i kovové díly elektrického nástroje pod napětím, což vede k zásahu elektrickým proudem. f) Při podélném řezání používejte vždy zarážku nebo rovné vedení hran. Zlepšuje to přesnost řezu a snižuje se možnost zaseknutí pilového listu. g) Vždy používejte pilové listy správné velikosti a s vhodným otvorem úchytu (např. ve tvaru hvězdy nebo kulaté). Pilové listy, které se nehodí k montážním dílům pily, se nepohybují v kruhu a vedou ke ztrátě kontroly. h) Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového listu. Podložky a šrouby pilového listu byly zkonstruovány speciálně pro vaši pilu, pro optimální výkon a provozní bezpečnost. Bezpečnostní pokyny pro všechny pily Zpětný ráz - příčiny a odpovídající bezpečnostní pokyny Zpětný ráz je náhlá reakce následkem zaseknutého, vzpříčeného nebo nesprávně vyrovnaného pilového listu, která vede k tomu, že nekontrolovaná pila se nadzvedne a vyskočí z obráběného předmětu směrem k obsluze. - Pokud se pilový list zasekne nebo vzpříčí v zavírající se štěrbině pilování, zablokuje se a motorová síla odrazí pilu zpět směrem k obsluze; - Pokud se pilový list při řezání pilou přetočí nebo nesprávně vyrovná, mohou se zuby zadní hrany pilového listu zaseknout v povrchu obráběného předmětu, následkem toho pilový list vyskočí ze štěrbiny pilování a odskočí směrem k obsluze. Ke zpětnému nárazu dochází následkem nesprávného nebo chybného používání pily. Zabránit tomu můžete přijetím vhodných preventivních opatření dle následujícího popisu. a) Pilu držte pevně oběma rukama a horními končetinami zaujměte polohu, ve které dokážete odolat silám zpětného nárazu. Držte se vždy bokem od pilového listu. Pilový list se nikdy nesmí dostat do jedné přímky s vaším tělem. V 5403520-Handkreiss_man 06.02.15 13:34 Seite 2021 případě zpětného nárazu může kotoučová pila odskočit dozadu; obsluha však díky přijatým preventivním opatřením dokáže ovládat síly zpětného nárazu. b) Pokud se pilový list vzpříčí nebo přerušíte práci, vypněte pilu a držte ji v klidu v obráběném předmětu, dokud se pilový list nezastaví. Nikdy se nepokoušejte vyjmout pilu z obráběného předmětu nebo ji tahat dozadu, dokud se pilový list pohybuje, v opačném případě může dojít ke zpětnému nárazu. Zjistěte a odstraňte příčinu zaseknutí pilového listu. c) Pokud chcete nastartovat pilu, která zůstala zaseknutá v obráběném předmětu, vycentrujte pilový list ve štěrbině pilování a zkontrolujte, zda pilové zuby neuvázly v obráběném předmětu. Pokud se pilový list zasekne, může po opětovném nastartování pily vypadnout z obráběného předmětu nebo způsobit zpětný náraz. d) Podepřete ho velkými deskami, aby se zabránilo riziku zpětného nárazu zaseknutým pilovým listem. Velké desky se pod vlastní hmotností mohou prohnout. Desky musejí být podepřeny na obou stranách, teda v blízkosti štěrbiny pilování i na okraji. e) Nepoužívejte tupé nebo poškozené pilové listy. Pilové listy s tupými nebo nesprávně vycentrovanými zuby zapříčiní v důsledku příliš úzké štěrbiny pilování zvýšené tření, zaseknutí pilového listu a zpětný náraz. f) Před pilováním dotáhněte nastavení hloubky a úhlu řezu. Pokud se nastavení změní během pilování, může se pilový list zaseknout a může dojít ke vzniku zpětného nárazu. g) Buďte mimořádně opatrní při řezech do stávajících stěn nebo jiných prostorů bez možnosti nahlédnutí. Ponořený pilový list se při pilování do ukrytých objektů může zablokovat a způsobit zpětný náraz. Funkce spodního ochranného krytu a) Před každým použitím zkontrolujte, zda se spodní ochranný kryt bezchybně zavírá. Pilu nepoužívejte tehdy, pokud není spodní ochranný kryt volně pohyblivý a okamžitě se nezavře. Spodní ochranný kryt nikdy neupínejte a neupevňujte v otevřené poloze. Pokud pila nechtíc spadne na zem, může se spodní ochranný kryt zdeformovat. Ochranný kryt otvírejte pomocí vratné páky a zabezpečte, aby se volně pohyboval a při všech úhlech a hloubkách řezů nedotýkal pilového listu ani jiných částí. b) Zkontrolujte funkci pružiny pro spodní ochranný kryt. Pokud spodní ochranný kryt a pružina nefungují bezchybně, nechte před použitím provést údržbu pily. Poškozené díly, lepkavé usazeniny nebo nahromaděné piliny způsobují, že spodní ochranný kryt funguje s prodlevou. c) Spodní ochranný kryt otvírejte ručně jen při provádění speciálních řezů, jako např. ponorné a úhlové řezy. Spodní ochranný kryt otvírejte pomocí vratné páky a pusťte ji tehdy, jakmile se pilový list vnoří do obráběného předmětu. Při všech ostatních pracích s pilou musí spodní ochranný kryt fungovat automaticky. 5403520-Handkreiss_man 06.02.15 13:34 Seite 2122 d) Pilu nepokládejte na pracovní stůl nebo na zem, aniž by ochranný kryt zakrýval pilový list. Nechráněný, dobíhající pilový list uvádí pilu do pohybu proti směru řezu a řeže vše, co mu stojí v cestě. Nezapomeňte přitom na dobu doběhu pily. Doplňující informace a) Nepoužívejte žádné brousicí kotouče! b) Používejte pouze pilové listy s průměry, které odpovídají údajům na pile. c) Řiďte se pokyny pro správné používání zařízení na zachytávání prachu. d) Noste vždy ochrannou masku proti prachu. e) Používejte doporučené pilové listy. f) Noste vždy ochranu sluchu. g) Před použitím vždy zkontrolujte funkci ochranného krytu.

• Nesmějí se používat pilové kotouče z vysoce legované rychlořezné oceli (ocel HSS).

• Pilové kotouče, které neodpovídají charakteristikám podle tohoto návodu k obsluze, se nesmějí používat.

• Je třeba zajistit, aby všechny pohyblivé součásti ochranného krytu pilového kotouče fungovaly bez svorek.

• Kromě nasazovacích řezů je třeba vždy používat štěpný klín a správně ho nastavit.

• Používejte jen ostré pilové kotouče a vhodné příslušenství.

• Drobné dřevěné části před opracováním pevně upněte. Nikdy je nepřidržujte rukou.

• Nepoužívejte příruby nebo přírubové matice, jejichž vrtaný otvor je větší nebo menší než otvor pilového listu.

• Pilový kotouč se nesmí brzdit rukou.

• Nepoužívejte stroj ve stacionárním provozu.

• Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení. Značka bezpečnosti Symboly na krytu mají tento význam: Nesmí se likvidovat vyhozením do domácího odpadu! Důležité! Dodržujte Návod na používání! Dobrovolná značka kvality „ověřená bezpečnost“ Značka CE (shoda s evropskými bezpečnostními normami) Kryt je vybaven dvojitou ochrannou izolací se značkou Noste ochranné brýle! Noste ochranu sluchu! 5403520-Handkreiss_man 06.02.15 13:34 Seite 2223 7 – Montáž a nastavení Paralelní řez (obr. 2)

1. Povolte aretační šroub (4).

2. Paralelní doraz (11) nastavte podle

stupnice, dbejte na šířku pilového listu. POZOR! Proveďte zkušební řez na kusu odpadového dřeva. Zářez A – svislý řez 90° Zářez B – příčný řez 45° Hloubka řezu (obr. 3)

1. Povolte šroub nastavení hloubky

2. Pilový stůl (3) vychylte směrem dolů.

3. Podle stupnice nastavte hloubku

řezu. Hrot zubu musí vyčnívat cca 2 mm ze dřeva.

4. Pevně utáhněte šroub nastavení

hloubky řezu (9). Přestavení pilového stolu (řez pod úhlem) (obr. 4)

1. Povolte šroub nastavení úhlu řezu (2).

2. Pilový stůl (3) nastavte na

požadovaný počet stupňů 0 – 45°.

3. Pevně utáhněte šroub nastavení úhlu

řezu (2). Výměna pilového listu (obr. 5)

1. Otevřete výkyvný ochranný kryt (5) a

2. Přírubu (6) přichyťte pomocí

přírubového klíče (12).

3. Šestihranný šroub (7) povolte pomocí

čípkového klíče (13) otáčením proti směru hodinových ručiček.

4. Přírubu a pilový list vyjměte směrem

5. Očistěte přírubu, vložte nový pilový

list. Dbejte na směr chodu (viz šipka na ochranném krytu).

6. Dotáhněte šestihranný šroub ve

směru hodinových ručiček, dbejte na vystředěný chod. 8 – Provoz Vypnutí/zapnutí (obr. 6) Nástroj má bezpečnostní spínač se dvěma hlavami: Stroj se mùže uvést do provozu pouze tehdy, pokud je rukoje (1) pevnì uchopená a souèasnì se stiskne zapínací pojistka (10b) a zapínaè/vypínaè (10a). Při puštění rukojeti se nástroj automaticky vypne, takže náhodný chod nástroje není možný. Před stisknutím zapínače/vypínače se přesvědčete, zda je pilový kotouč správně namontován, zda se pohyblivé části lehce pohybují a svěrací šrouby jsou pevně utažené. 9 – Způsob práce

• Výkyvný ochranný kryt je obrobkem automaticky posunován zpět.

• Pilu posunovat lehce a rovnoměrně dopředu.

• Odpad by měl být na pravé straně okružní pily, aby široká část stolu doléhala k celé jeho ploše. 5403520-Handkreiss_man 06.02.15 13:34 Seite 2324 Odsávání prachu (8) Přes přípojku pro vysavač lze provádět odsávání prachu pomocí vysavače. Případně použijte adaptér pro externí odsávání prachu (14). Vdechování brusného prachu je zdraví škodlivé, proto pracujte zásadně se zapnutým odsáváním prachu. 10 – Údržba a ochrana životního prostředí Větrací otvory na tělesu motoru je nutno udržovat průchodné a čisté. Otvory občas vyfoukat. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19/EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje Meister téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje Meister podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů Meister provedeme za výhodné ceny. 5403520-Handkreiss_man 06.02.15 13:34 Seite 2425 1 – Étendue des fournitures
