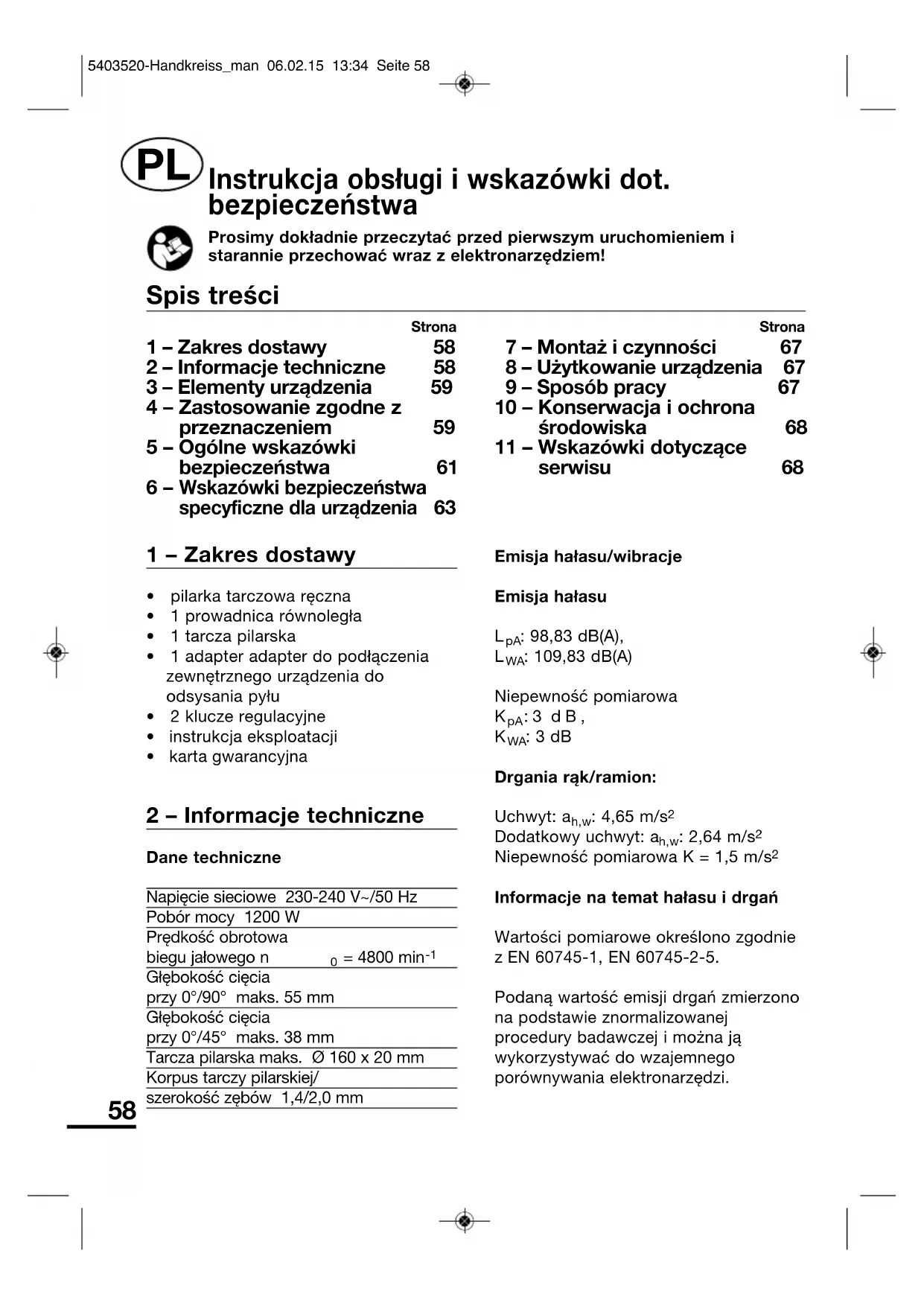

INSTRUKCJA OBSŁUGI KS1200M Meister Craft

• pilarka tarczowa ręczna• 1 prowadnica równoległa• 1 tarcza pilarska• 1 adapter adapter do podłączeniazewnętrznego urządzenia doodsysania pyłu• 2 klucze regulacyjne• instrukcja eksploatacji• karta gwarancyjna 2 – Informacje techniczne Dane techniczneNapięcie sieciowe 230-240 V~/50 HzPobór mocy 1200 WPrędkość obrotowabiegu jałowego n = 4800 min Głębokość cięciaprzy 0°/90° maks. 55 mmGłębokość cięciaprzy 0°/45° maks. 38 mmTarcza pilarska maks. Ø 160 x 20 mmKorpus tarczy pilarskiej/szerokość zębów 1,4/2,0 mmEmisja hałasu/wibracjeEmisja hałasu

: 109,83 dB(A)Niepewność pomiarowa

: 3 dBDrgania rąk/ramion:Uchwyt: a h,w : 4,65 m/s Dodatkowy uchwyt: a h,w : 2,64 m/s Niepewność pomiarowa K = 1,5 m/s Informacje na temat hałasu i drgańWartości pomiarowe określono zgodniez EN 60745-1, EN 60745-2-5.Podaną wartość emisji drgań zmierzonona podstawie znormalizowanejprocedury badawczej i można jąwykorzystywać do wzajemnegoporównywania elektronarzędzi. Instrukcja obsługi i wskazówki dot. bezpieczeństwa Prosimy dokładnie przeczytać przed pierwszym uruchomieniem istarannie przechować wraz z elektronarzędziem!

Strona 1 – Zakres dostawy 58 2 – Informacje techniczne 58 3 – Elementy urządzenia 59 4 – Zastosowanie zgodne z przeznaczeniem 59 5 – Ogólne wskazówki bezpieczeństwa 61 6 – Wskazówki bezpieczeństwa specyficzne dla urządzenia

Strona 7 – Montaż i czynności 67 8 – Użytkowanie urządzenia 67 9 – Sposób pracy 67 10 – Konserwacja i ochrona środowiska 68 11 – Wskazówki dotyczące serwisu 68 Spis treści

5403520-Handkreiss_man 06.02.15 13:34 Seite 58Można jej także użyć do wstępnego oszacowania szkodliwości pracy z narzędziem. UWAGA! Wartość emi sji drgań pod czas eksploatacji elektro - narzę dzia może odbie gać od wartości podanej, za leżnie od sposobu je go eksploatacji. Obowiązkowo należy określić środki bezpieczeństwa mające na celu ochronę osób pracujących z narzędziami. Oceny obcią żenia do - konu je się przy tym z uwzględ nieniem rzeczywistych wa runków eksploatacji. (Należy przy tym uwzględnić wszystkie skład niki cyklu robo czego, tzn. również cza sy, w których elektro narzędzie jest wyłą czone oraz czasy, w których jest wprawdzie włą czone, ale pra cuje bez obcią żenia). UWAGA! Podczas pracy z urządzeniem nie sposób uniknąć hałasu. Dlatego prace powodujące duży hałas należy wykonywać w dozwolonym czasie. Przestrzegać godzin, w których obowią zuje cisza i ograniczyć czas pracy do niezbędnego minimum. UWAGA! Hałas może powodować uszkodzenie słuchu. Dlatego podczas pracy należy używać odpowiednich środków ochrony słuchu. Powinny ich używać również osoby przebywające w pobliżu. 3 – Elementy urządzenia 1Uchwyt 2 Regulacja kąta cięcia 3 Stół pilarki 4 Śruba ustalająca prowadnicy równoległej 5 Ruchoma osłona tarczy 6 Kołnierz 7 Śruba z łbem sześciokątnym 8 Przyłącze do odsysania pyłów 9 Regulacja głębokości cięcia 10a Włącznik/wyłącznik 10b Zabezpieczenie przed przypadkowym włączeniem 11 Prowadnica równoległa 12 Klucz kołnierzowy 13 Klucz kołkowy 14 Adapter do podłączenia zewnętrznego urządzenia do odsysania pyłu 4 – Zastosowanie zgodne z przeznaczeniem Pilarka tarczowa jest przeznaczona wyłącznie do pracy w trybie ręcznym w warunkach domowych. Wraz z wchodzącą w skład dostawy tarczą pilarską nadaje się ona do wykonywania prostych cięć w drewnie i tworzywach drewnopochodnych zgodnie z informacjami podanymi w niniejszej instrukcji obsługi. Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, albo przez osoby nieposiadające wystarczającego doświadczenia lub wiedzy, chyba że są one nadzorowane i instruowane przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Urządzenie jest przeznaczone wyłącznie do stosowania w gospodarstwie domowym. Niewłaściwe użycie Wszelkie sposoby użycia urządzenia, jakie nie zostały wyszczególnione w rozdziale „Zastosowanie zgodne z przeznaczeniem”, stanowią niewłaściwe użycie.

5403520-Handkreiss_man 06.02.15 13:34 Seite 59Stosowanie elektronarzędzia do prac, do których nie jest przeznaczone, może powodować niebezpieczeństwo ibyć przyczyną obrażeń. Nie należy stosować akcesoriów, które nie są przewidziane do tego elektronarzędzia. Sama możliwość zamocowania wyposażenia do elektronarzędzia nie stanowi gwarancji bezpiecznej pracy. Dopuszczalna prędkość obrotowa narzędzia wymiennego powinna być co najmniej tak wysoka, jak podana na elektronarzędziu prędkość maksymalna. Osprzęt obracający się z prędkością większą od dopuszczalnej może pęknąć, a jego części odprysnąć. Średnica zewnętrzna igrubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Nieprawidłowo dobranych narzędzi roboczych nie można prawidłowo osłonić ani kontrolować. Tarcze tnące lub inne elementy wyposażenia muszą dokładnie pasować do wrzeciona szlifierskiego posiadanego elektronarzędzia. Niedokładnie dopasowane do wrzeciona narzędzia robocze wirują nieregularnie, bardzo mocno wibrują imogą spowodować utratę kontroli nad narzędziem. Istnieje niebezpieczeństwo odniesienia obrażeń. Za wynikłe stąd szkody, jak również za szkody osobowe, powstałe zpowodu nieprawidłowego użytkowania, odpowiada użytkownik urządzenia. Wprzypadku stosowania wmaszynie części innych lub nieoryginalnych, wygasa prawo do roszczeń gwarancyjnych wobec producenta. Pozostałe ryzyka: Instrukcja obsługi niniejszego elektronarzędzia zawiera wyczerpujące wskazówki dotyczące bezpiecznej pracy zelektronarzędziami. Pomimo tego każde elektronarzędzie jest źródłem pewnych zagrożeń, których nie mogą całkowicie wykluczyć zastosowane mechanizmy ochronne. Dlatego też elektronarzędzia należy użytkować zawsze zzachowaniem należytej ostrożności. Przykłady ryzyka szczątkowego to:

• Dotknięcie wirujących części lub narzędzi.

• Możliwość zranienia przez wyrzucane detale lub ich części.

• Zagrożenie pożarem wprzypadku niedostatecznej wentylacji silnika.

• Uszkodzenie słuchu wprzypadku pracy bez ochrony słuchu. Bezpieczna praca zależy również od zapoznania personelu obsługującego zzasadami obchodzenia się zdanym elektronarzędziem! Odpowiednia znajomość maszyny oraz rozsądne zachowanie podczas pracy pomagają zminimalizować istniejące ryzyko szczątkowe. Ostrzeżenie! Opisane tu narzędzie wytwarza podczas eksploatacji pole elektromagnetyczne. Pole to w określonych okolicznościach może wywierać negatywny wpływ na działanie aktywnych i biernych implantów medycznych. Aby uniknąć niebezpieczeństwa poważnych lub śmiertelnych obrażeń, przed rozpoczęciem pracy z elektronarzędziem zaleca się, aby osoby z wszczepionymi medycznymi implantami skonsultowały się z lekarzem lub producentem implantu.

5403520-Handkreiss_man 06.02.15 13:34 Seite 605 – Ogólne wskazówki bezpieczeństwa dotyczące obchodzenia się z elektronarzędziami OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała. Wszystkie wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektrycznych narzędzi zasilanych z sieci elektrycznej (z kablem sieciowym) lub akumulatorów (bez kabla sieciowego). 1 Bezpieczeństwo w miejscu pracy a Należy utrzymywać czystość na stanowisku pracy i zapewnić jego odpowiednie oświetlenie. Nieporządek i brak właściwego oświetlenia miejsca pracy grozi wypadkiem. b Nie wolno używać elektronarzędzi w środowisku zagrożonym wybuchem, w którym znajdują się ciecze, gazy lub pyły o właściwościach palnych. Elektronarzędzia wytwarzają iskry, które mogą zapalić pyły lub opary. c Podczas pracy z elektronarzędziem należy upewnić się, że dzieci i inne osoby postronne zachowują odpowiednią odległość. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem. 2 Bezpieczeństwo elektryczne a Wtyczka elektronarzędzia powinna pasować do gniazda wtykowego. Zabrania się wprowadzania jakichkolwiek modyfikacji w konstrukcji wtyczki. W przypadku elektronarzędzia z uziemieniem ochronnym nie wolno stosować adapterów do wtyczek. Oryginalne wtyczki i dopasowane gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym. b Nie wolno dotykać uziemionych powierzchni, np. rur, urządzeń grzewczych, pieców i chłodziarek. Ryzyko porażenia prądem zwiększa się, jeśli ciało człowieka jest uziemione. c Urządzenie należy chronić przed deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem. d Nie wolno używać kabla w sposób niezgodny z przeznaczeniem, tzn. do przenoszenia lub zawieszania urządzenia. Nie należy wyciągać wtyczki z gniazda przez pociąganie za kabel. Kabel należy chronić przed wysoką temperaturą, olejem, ostrymi krawędziami i ruchomymi elementami urządzenia. Uszkodzenie lub splątanie kabla zwiększa ryzyko porażenia prądem elektrycznym. e Podczas użytkowania elektronarzędzia na świeżym powietrzu należy korzystać wyłącznie z przedłużaczy dopuszczonych do stosowania na zewnątrz. Stosowanie przedłużaczy przeznaczonych do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. f Jeśli nie da się uniknąć eksploatacji elektronarzędzia w wilgotnym

5403520-Handkreiss_man 06.02.15 13:34 Seite 61środowisku, należy zastosować wyłącznik różnicowoprądowy. Wyłączniki różnicowoprądowe zmniejszają ryzyko porażenia prądem elektrycznym. 3 Bezpieczeństwo ludzi a Podczas pracy z elektronarzędziem należy zachować szczególną ostrożność i postępować w przemyślany i rozważny sposób. Nie wolno używać elektronarzędzi pod wpływem środków odurzających, alkoholu lub leków ani pod wpływem zmęczenia. Chwilowa nieuwaga podczas pracy z elektronarzędziem może przyczynić się do poważnych obrażeń. b Zawsze należy stosować środki ochrony indywidualnej i nosić okulary ochronne. Korzystanie ze środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia ochronnego kasku ochronnego lub środków ochrony słuchu, pozwala, w zależności od rodzaju oraz sposobu zastosowania elektronarzędzia, ograniczyć ryzyko odniesienia obrażeń. c Należy unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem elektronarzędzia do zasilania sieciowego i/lub akumulatora oraz przed jego podniesieniem bądź przeniesieniem należy się upewnić, że jest ono wyłączone. Jeżeli w trakcie przenoszenia urządzenia palec użytkownika znajdzie się na włączniku lub włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku. d Przed włączeniem urządzenia należy usunąć narzędzia użyte do regulacji lub klucze do śrub. Narzędzia lub klucze znajdujące się w wirującym elemencie urządzenia mogą spowodować obrażenia. e Należy unikać pracy w nienaturalnej pozycji. Należy przyjąć stabilną postawę i przez cały czas utrzymywać równowagę. Pozwala to na lepsze zapanowanie nad elektronarzędziem w przypadku nieoczekiwanych sytuacji. f Należy nosić odpowiednią odzież. Nie wolno zakładać luźnej odzieży ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do ruchomych elementów urządzenia. Luźne ubranie, biżuteria i długie włosy mogą zostać wciągnięte przez poruszające się podzespoły. g W przypadku możliwości montażu urządzeń do odsysania i wychwytywania pyłów należy upewnić się, że są one podłączone i funkcjonują prawidłowo. Zastosowanie urządzenia do odsysania pozwala ograniczyć zagrożenia powodowane przez pył. 4 Eksploatacja i obchodzenie się z elektronarzędziem a Nie należy przeciążać urządzenia. Należy używać elektronarzędzia wyłącznie do prac, do których jest przeznaczone. Dobór właściwego elektronarzędzia zapewnia wydajniejszą i bezpieczniejszą pracę w podanym zakresie mocy. b Nie wolno korzystać z elektronarzędzi, których włączniki są uszkodzone. Elektronarzędzie, którego nie można włączyć/wyłączyć, jest niebezpieczne i należy je oddać do naprawy.

5403520-Handkreiss_man 06.02.15 13:34 Seite 62c Przed zmianą ustawień, wymianą osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub wyjąć akumulator. Ta czynność zapobiegawcza zapobiega przypadkowemu uruchomieniu urządzenia. d Chwilowo nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno zezwalać na używanie urządzenia osobom, które go nie znają lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia używane przez niedoświadczone osoby mogą stanowić zagrożenie. e Należy dbać o urządzenie. Należy sprawdzać, czy części ruchome działają prawidłowo i nie zakleszczają się oraz czy nie są pęknięte lub uszkodzone w stopniu zakłócającym działanie elektronarzędzia. Przed przystąpieniem do użytkowania urządzenia należy oddać uszkodzone części do naprawy. Niewłaściwa konserwacja elektronarzędzia jest częstą przyczyną wypadków. f Narzędzia skrawające powinny być ostre i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach rzadziej się zacinają i dają się łatwiej prowadzić. g Elektronarzędzie, osprzęt, narzędzia obróbkowe itp. należy użytkować zgodnie z niniejszą instrukcją obsługi. Należy przy tym uwzględnić warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzia do celów niezgodnych z ich przeznaczeniem może spowodować zagrożenie. 5 Serwis a Naprawę urządzenia powierzać wyłącznie wykwalifikowanym specjalistom, używającym tylko oryginalnych części zamiennych. Stanowi to gwarancję zachowania bezpieczeństwa urządzenia. 6 – Wskazówki bezpieczeństwa związane z urządzeniem Wskazówki bezpieczeństwa podczas cięcia/piłowania a) NIEBEZPIECZEŃSTWO: Nie zbliżać rąk do obszaru cięcia ani do tarczy pilarskiej. Drugą ręką należy trzymać za dodatkowy uchwyt lub obudowę silnika. Kiedy obie ręce trzymają pilarkę, nie ma ryzyka obrażeń dłoni przez tarczę pilarską. b) Nie trzymać obrabianego elementu od dołu. Osłona nie chroni przed tarczą pilarską od spodu obrabianego elementu. c) Głębokość cięcia należy dopasować do grubości obrabianego elementu. Powinna być pod nim widoczna niepełna wysokość zęba. d) Nigdy nie przytrzymywać obrabianego elementu ręką ani nie opierać na nodze. Obrabiany element należy zabezpieczyć w stabilnym uchwycie. Solidne zamocowanie obrabianego elementu jest ważne, aby zmniejszyć ryzyko kontaktu z ciałem, zakleszczenia tarczy pilarskiej lub utraty kontroli nad narzędziem. e) W przypadku prac, podczas których elektronarzędzie może

5403520-Handkreiss_man 06.02.15 13:34 Seite 63trafić na ukryte przewody elektryczne lub własny kabel sieciowy, należy trzymać je wyłącznie za izolowane powierzchnie uchwytów. Kontakt z przewodem pod napięciem powoduje przepływ prądu elektrycznego przez metalowe części elektronarzędzia i prowadzi do porażenia prądem. f) Podczas cięcia wzdłużnego zawsze należy używać docisku lub prostej prowadnicy krawędziowej. Poprawia to dokładność cięcia i zmniejsza tendencję tarczy pilarskiej do zakleszczania. g) Zawsze używać tarcz pilarskich o odpowiedniej wielkości i z otworem pasującym do mocowania (np. gwiazdowym lub okrągłym). Ta r c z e pilarskie, które nie pasują do elementów mocujących pilarki, obracają się niestabilnie i prowadzą do utraty kontroli nad narzędziem. h) Nigdy nie używać uszkodzonych lub nieodpowiednich podkładek ani śrub do mocowania tarcz pilarskich. Podkładki i śruby do mocowania tarczy pilarskiej zostały skonstruowane specjalnie do tej pilarki, aby zapewnić optymalną moc i bezpieczeństwo eksploatacyjne. Dalsze wskazówki bezpieczeństwa podczas cięcia Odrzut – przyczyny i odpowiednie wskazówki bezpieczeństwa Odrzut to nagła reakcja spowodowana przez zakleszczenie, zablokowanie, lub nieprawidłowe ustawienie tarczy pilarskiej, prowadzące do tego, że pilarka w sposób niekontrolowany odskakuje od obrabianego przedmiotu i porusza się w kierunku jej operatora. - Jeżeli tarcza pilarska zahaczy lub zakleszczy się w zamykającym się rzazie, zostaje zablokowana, a siła silnika odrzuca pilarkę w kierunku jej operatora. - Jeżeli tarcza pilarska w rzazie skrzywi się lub źle ustawi, zęby tylnej krawędzi tarczy pilarskiej mogą zahaczyć o powierzchnię obrabianego elementu, w wyniku czego tarcza pilarska zostaje wyrzucona z rzazu, a pilarka odskakuje w kierunku operatora. Odrzut jest konsekwencją niewłaściwego lub błędnego używania pilarki. Można temu zapobiec, stosując odpowiednie, opisane poniżej środki ostrożności. a) Pilarkę należy mocno trzymać obiema rękoma, a ramiona ułożyć w taki sposób, aby stawić opór sile odrzutu. Stać zawsze z boku tarczy pilarskiej. Tarcza pilarska nigdy nie może znajdować się w jednej linii z ciałem operatora. W przypadku odrzutu pilarka może odskoczyć do tyłu, jednak obsługująca ją osoba opanuje siłę odrzutu, jeżeli podjęte zostaną odpowiednie środki ostrożności. b) Jeżeli tarcza pilarska zakleszczy się lub praca zostanie przerwana, to pilarkę należy wyłączyć i trzymać spokojnie w obrabianym materiale, aż tarcza pilarska się zatrzyma. Nigdy nie wyciągać pilarki z obrabianego elementu dopóki tarcza pilarska wiruje, ponieważ istnieje zagrożenie odrzutu. Znaleźć i usunąć przyczynę zakleszczenia tarczy pilarskiej. c) Włączając ponownie pilarkę tkwiącą w obrabianym elemencie,

5403520-Handkreiss_man 06.02.15 13:34 Seite 64należy wycentrować tarczę pilarską w rzazie i sprawdzić, czy zęby tnące nie są wczepione w obrabiany element. Jeżeli tarcza pilarska się zakleszczy, przy próbie ponownego włączenia może wyskoczyć z obrabianego elementu lub spowodować odrzut. d) Duże płyty należy podpierać, aby zmniejszyć ryzyko odrzutu na skutek zakleszczenia tarczy pilarskiej. Płyty takie mogą się wyginać pod własnym ciężarem. Płyty należy podeprzeć z obu stron, zarówno w pobliżu rzazu jak i przy krawędzi. e) Nie używać tępych ani uszkodzonych tarcz pilarskich. Tarcze pilarskie ze stępionymi lub nieprawidłowo ustawionymi zębami powodują zwiększone tarcie w wyniku zbyt ciasnego rzazu, zakleszczanie się tarczy pilarskiej i odrzut. f) Przed rozpoczęciem piłowania należy dokręcić elementy regulujące głębokość i kąt piłowania. Jeżeli podczas piłowania ustawienia te się zmienią, tarcza pilarska może się zakleszczyć i spowodować odrzut. g) Zachować szczególną ostrożność podczas wykonywania wcięć w ścianach lub w innych niewidocznych obszarach. Ta r c z a pilarska, zagłębiając się podczas piłowania, może natrafić na niewidoczny obiekt i spowodować odrzut. Funkcja osłony dolnej a) Przed każdym użyciem należy sprawdzić, czy dolna osłona poprawnie się zamyka. Nie wolno używać pilarki, jeżeli osłona ta nie porusza się swobodnie i natychmiast się nie zamyka. Nigdy nie blokować ani nie podwiązywać dolnej osłony w pozycji otwartej. Jeżeli pilarka upadnie przypadkiem na podłogę, dolna osłona może się skrzywić. Otworzyć osłonę przewidzianą do tego dźwignią i upewnić się, czy osłona swobodnie się porusza oraz czy pod każdym kątem i głębokością piłowania nie dotyka tarczy pilarskiej ani innych części. b) Sprawdzić działanie sprężyny dolnej osłony. Jeżeli osłona dolna i sprężyna nie działają bez zarzutu, to przed użyciem pilarki należy przekazać ją do konserwacji. Uszkodzone części, lepkie osady i nagromadzone wióry spowalniają działanie tej osłony. c) Dolną osłonę można otwierać ręcznie wyłącznie przy wykonywaniu cięć specjalnych, na przykład przy piłowaniu wgłębnym lub wykonywanym pod kątem. Otworzyć osłonę przeznaczoną do tego dźwignią i natychmiast zwolnić, gdy tarcza pilarska zagłębi się w obrabianym elemencie. Podczas wszelkich innych prac pilarskich dolna osłona powinna funkcjonować automatycznie. d) Nie odkładać pilarki na stole warsztatowym ani na podłodze, jeżeli dolna osłona nie zakrywa tarczy pilarskiej. Nieosłonięta, wirująca na dobiegu tarcza pilarska porusza pilarkę w kierunku przeciwnym do kierunku cięcia i piłuje wszystko, co napotka na swej drodze. Należy przestrzegać czasu dobiegu pilarki.

5403520-Handkreiss_man 06.02.15 13:34 Seite 65Wskazówki uzupełniające a) Nie wolno stosować uszkodzonych tarcz szlifierskich! b) Należy stosować wyłącznie tarcze pilarskie zgodne z oznaczeniami na pilarce. c) Przestrzegać instrukcji prawidłowego użytkowania urządzenia do odsysania pyłu. d) Zawsze zakładać maskę przeciwpyłową. e) Stosować wyłącznie zalecane tarcze pilarskie. f) Zawsze stosować ochronę słuchu. g) Przed użyciem należy zawsze sprawdzić działanie osłony ochronnej.

• Nie wolno stosować tarcz pilarskich wykonanych ze stali szybkotnących o podwyższonej wydajności skrawania.

• Nie wolno używać tarcz pilarskich, które nie spełniają parametrów podanych w niniejszej instrukcji użytkowania.

• Należy się upewnić, że wszystkie ruchome części osłony tarczy działają prawidłowo i nie zakleszczają się.

• Stosować tylko ostre tarcze pilarskie i właściwy osprzęt.

• Małe drewniane detale należy przed obróbką dokładnie zamocować. Nigdy nie trzymać ich ręką.

• Nie wolno stosować kołnierzy/ nakrętek kołnierzowych, których otwór jest większy lub mniejszy od otworu tarczy pilarskiej.

• Tarczy pilarskiej nie wolno hamować ręką.

• Nie używać maszyny w trybie stacjonarnym.

• Aby uniknąć zagrożenia, uszkodzony kabel sieciowy powinien być wymieniany przez producenta albo przedstawiciela serwisu. Znaki bezpieczeństwa Symbole na obudowie mają następujące znaczenie: Nie usuwać z odpadami domowymi! Ważne! Przestrzegać instrukcji obsługi! Dobrowolny certyfikat jakości „Geprüfte Sicherheit” (sprawdzone bezpieczeństwo) Znak CE (zgodność z europejskimi normami bezpieczeństwa) Obudowa jest wyposażona w podwójną izolację ochronną Nosić okulary ochronne. Stosować środki ochrony słuchu.

5403520-Handkreiss_man 06.02.15 13:34 Seite 667 – Montaż i czynności regulacyjne Cięcie równoległe (rys. 2)

1. Poluzować śrubę ustalającą (4).

2. Prowadnicę równoległą (11) ustawić

zgodnie ze skalą, uwzględniając szerokość tarczy pilarskiej. UWAGA! Wykonać najpierw próbne cięcie na drewnianym odpadzie. Karb A – cięcie pionowe 90° Karb B – cięcie ukośne 45° Głębokość cięcia (rys. 3)

1. Poluzować śrubę do regulacji

głębokości cięcia (9).

2. Przesunąć stół pilarki (3) w dół.

3. Ustawić na skali głębokość cięcia.

Wierzchołki zębów muszą wystawać z drewna na ok. 2 mm.

4. Mocno dokręcić śrubę do regulacji

głębokości cięcia (9). Zmiana ustawienia stołu pilarki (do cięcia pod kątem) (rys. 4)

1. Poluzować śrubę do regulacji kąta

2. Ustawić stół pilarki (3) pod żądanym

3. Mocno dokręcić śrubę do regulacji

kąta cięcia (2). Wymiana tarczy pilarskiej (rys. 5)

1. Otworzyć i przytrzymać ruchomą

2. Kołnierz (6) przytrzymać kluczem

3. Za pomocą klucza kołkowego (13)

odkręcić śrubę z łbem sześciokątnym (7) w kierunku przeciwnym do ruchu wskazówek zegara.

4. Wyjąć do dołu kołnierze i tarczę

5. Oczyścić kołnierze, założyć nową

tarczę pilarską. Zwrócić uwagę na kierunek obrotów (patrz strzałka na osłonie ochronnej).

6. Dokręcić śrubę z łbem sześciokątnym

w kierunku zgodnym z ruchem wskazówek zegara, zwracając uwagę na równomierne obracanie się. 8 – Użytkowanie urządzenia Włączanie/Wyłączanie (rys. 6) Maszyna jest wyposażona w bezpieczny, dwuprzyciskowy mechanizm włączania i wyłączania: Urządzenie można uruchomić tylko wtedy, gdy operator mocno trzyma uchwyt (1) i wciśnięte są obydwa przyciski – zabezpieczenie przed przypadkowym włączeniem (10b) oraz włącznik/ wyłącznik (10a). W momencie puszczenia rękojeści maszyna automatycznie się wyłącza, co uniemożliwia jej przypadkową pracę. 9 – Sposób pracy

• Obrabiany element automatycznie odsuwa ruchomą osłonę tarczy.

• Posuwać pilarkę lekko i równomiernie do przodu.

5403520-Handkreiss_man 06.02.15 13:34 Seite 67• Materiał odpadowy powinien znajdować się z prawej strony pilarki, aby szersza część stołu była oparta na całej szerokości. Odsysanie pyłu (8) Przyłącze odkurzacza pozwala na podłączenie do urządzenia odkurzacza, który odsysa i zbiera pył. Ewentualnie należy zastosować adapter do podłączenia zewnętrznego urządzenia do odsysania pyłu (14). Wdychanie pyłów powstających podczas szlifowania jest szkodliwe dla zdrowia, dlatego też zawsze należy pracować z włączonym systemem odsysania pyłu. 10 – Konserwacja i ochrona środowiska Szczeliny wentylacyjne w obudowie silnika muszą być drożne i czyste. Od czasu do czasu należy przedmuchać szczeliny. UWAGA! Zużytych urządzeń elektrycznych i akumulatorowych nie można usuwać razem z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego należy gromadzić je osobno i przekazywać do ponownego przetworzenia w przyjazny dla środowiska i fachowy sposób. Nienadające się już do użytku urządzenia elektryczne należy przekazać do lokalnego punktu zbiórki. Materiały opakowaniowe należy segregować według rodzaju i utylizować zgodnie z lokalnymi przepisami. Szczegółowe informacje można uzyskać w urzędzie lokalnej administracji. 11 – Wskazówki dotyczące serwisu

• Urządzenie, instrukcję obsługi i ewentualny osprzęt należy przechowywać w oryginalnym opakowaniu. Dzięki temu wszystkie informacje i części będą zawsze pod ręką.

• Zasadniczo urządzenia Meister nie wymagają konserwacji, a do czyszczenia obudowy wystarcza wilgotna ściereczka. Dodatkowe wskazówki podano w instrukcji eksploatacji.

• Urządzenia Meister są poddawane ścisłej kontroli jakości. Jeżeli pomimo tego wystąpią usterki, należy przesłać urządzenie na adres naszego serwisu. Niezwłocznie wykonamy naprawę.

• Krótki opis uszkodzenia pozwoli skrócić lokalizację usterki i czas naprawy. W okresie obowiązywania gwarancji należy dołączyć do urządzenia kartę gwarancyjną i dowód zakupu.

• Jeżeli naprawa nie będzie podlegać gwarancji, jej koszty ponosi użytkownik. WAŻNE! Otwarcie urządzenia powoduje utratę uprawnień gwarancyjnych! WAŻNE! Pragniemy podkreślić, że w myśl ustawy o odpowiedzialności cywilnej za szkody powstałe w związku z wadliwością produktu nie odpowiadamy za szkody spowodowane na skutek używania naszych urządzeń, o ile powstały one

5403520-Handkreiss_man 06.02.15 13:34 Seite 68w wyniku niefachowej naprawy lub wymiany części na nieoryginalne części zamienne lub na części, których nie dopuściliśmy do stosowania, lub też gdy naprawy nie przeprowadził serwis klienta firmy Meister Werkzeuge GmbH ani inny autoryzowany serwis! Ta sama regulacja obowiązuje dla używanych elementów osprzętu.

• Aby uniknąć szkód transportowych, należy odpowiednio zapakować urządzenie lub skorzystać z oryginalnego opakowania.

• Także po upływie okresu gwarancyjnego jesteśmy do Państwa dyspozycji i oferujemy naprawę urządzeń Meister w atrakcyjnych cenach.
