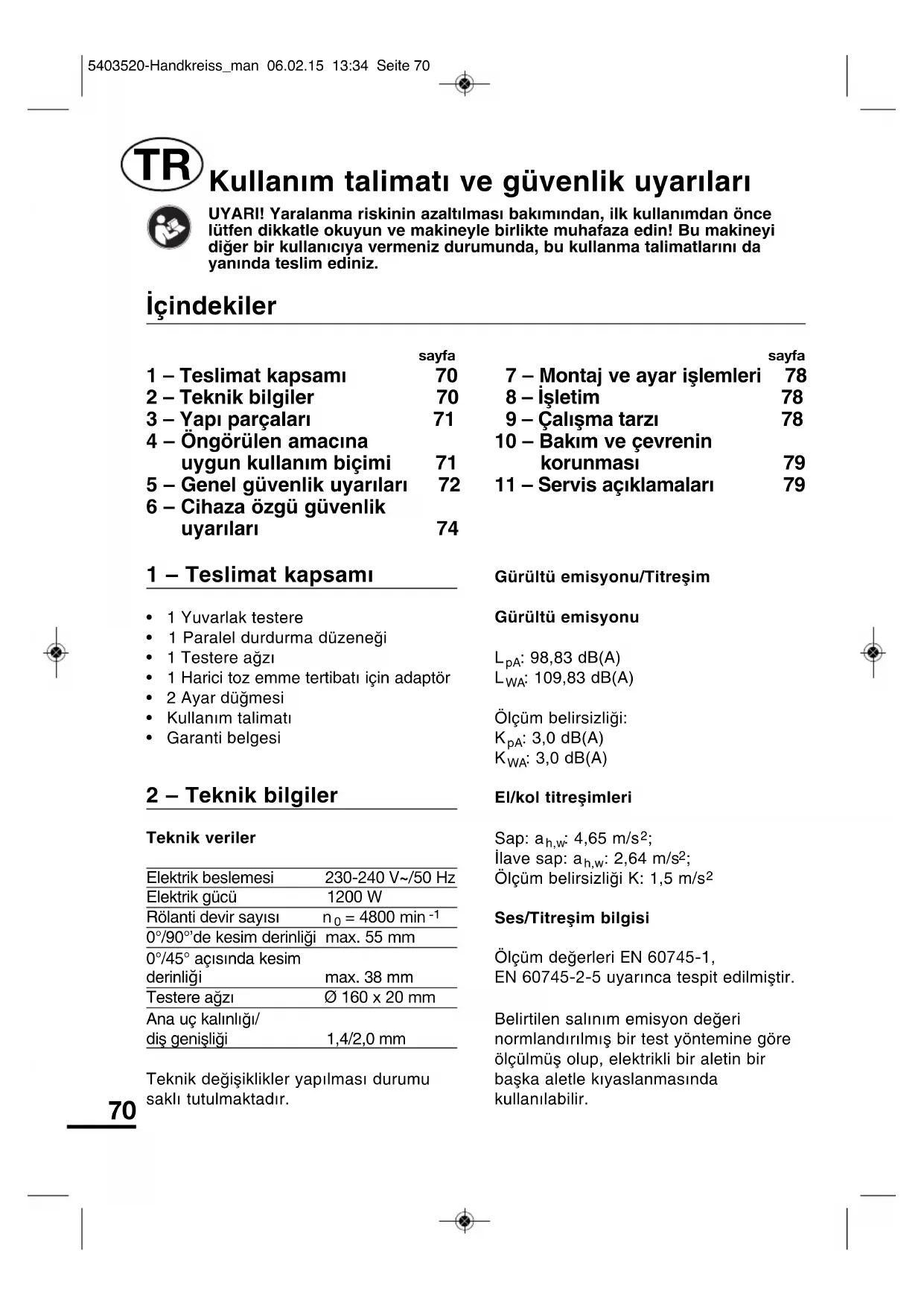

KULLANIM KILAVUZU KS1200M Meister Craft

Kullanım talimatı ve güvenlik uyarıları

UYARI! Yaralanma riskinin azaltılması bakımından, ilk kullanımdan önce lütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diğer bir kullanıcıya vermeniz durumunda, bu kullanma talimatlarını da yanında teslim ediniz.

İçindekiler

	sayfa		sayfa
1 – Teslimat kapsamı	70	7 – Montaj ve ayar işlemleri	78
2 – Teknik bilgiler	70	8 – İşletim	78
3 – Yapı parçaları	71	9 – Çalışma tarzı	78
4 – Öngörülen amacına uygun kullanım biçimi	71	10 – Bakım ve çevrenin korunması	79
5 – Genel güvenlik uyarıları	72	11 – Servis açıklamaları	79
6 – Cihaza özgü güvenlik uyarıları	74

1 – Teslimat kapsamı

• 1 Yuvarlak testere
• 1 Paralel durdurma düzeneği
• 1 Testere ağızı
• 1 Harici toz emme tertibatı için adaptör
• 2 Ayar düğmesi
- Kullanım talimatı
- Garanti belgesi

2 – Teknik bilgiler

Teknik veriler

Elektrik beslemesi	230-240 V~/50 Hz
Elektrik gücü	1200 W
Rölanti devir sayısı	n_0 = 4800 min^-1
0°/90°’de kesim derinliği	max. 55 mm
0°/45° açısından kesim derinliği	max. 38 mm
Testere ağzı	160 x 20 mm
Ana uç kalınlığı/dis genişliği	1,4/2,0 mm

Teknik değişiklikler yapılması durumu saklı tutulmaktadır.

Gürültü emisyonu/Titreşim

Gürültü emisyonu

L_pA : 98,83 dB(A)

L_WA : 109,83 dB(A)

Ölçüm belirsizliği:

Ölçüm belirsizliği K: 1,5 m/s²

Ölçüm değerleri EN 60745-1, EN 60745-2-5 uyarınca tespit edilmiştir.

Belirtilen salınım emisyon değeri normlandırılmış bir test yöntemine göre ölçülmüş olup, elektrikli bir aletin bir başka aletle kıyaslanmasında kullanılabilir.

Belirtilen salınım emisyon değeri, muhtemel bir olumsuz etki için ilk tahmin olarak da kullanılabilir.

DİKKAT! Salınım emisyon değeri, elektrikli aletin kullanılması sırasında, elektrikli aletin ne tür kullanıldığına bağlı olarak belirtilen değerden farklılık gösterebilir.

Kullanıcının korunması açısından güvenlik önlemleri belirlenmesi zorunludur. Burada, muhtemel olumsuz etki hakkında reel uygulama koşulları gözönüne alınarak tahmin yapılır. (Bunda işletim döngüsünün payı da, yani elektrikli aletin kapalı olduğu süreler ve de aletin gerçi açık olduğu ama herhangi bir zorlanma olmadan çalıştığı süreler de dikkate alınmalıdır.)

DİKKAT! Bu cihaz, kaçınılmaz olarak, belirli bir gürültü çıkarır.

O nedenle, fazla gürültü yapacak işleri sadece buna izin verilen saatlerde gerçekleştiriniz. Varsa gürültü yapmanın yasak olduğu saatlere riayet ediniz ve çalışma süresini gerektiğinice sınırlayınız.

⚠️ DİKKAT! Gürültü işitme hasarlarına yol açabilir. O nedenle işe uygun bir kulaklık takarak çalışınız. Etrafınızdakilerin de kulaklık takması gerekir.

3 – Yapı parçaları

1 Sap
2 Kesim açısı ayar tertibatı
3 Testere tezgahı
4 Paralel dayanak sabitleme vidası
5 Sarkaç koruyucu başlık
6 F I a n \$
7 Altigen civata
8 Toz emme tertibatı bağlantısı

9 Kesim derinliği ayarı
10a Açma/kapatma şalteri
10b Açma emniyet düğmesi
11 Paralel dayanak
12 Flanşanahtarı
13 Pim anahtarı
14 Harici toz emme tertibatı için adaptör

4 – Öngörülen amaçlara uygun kullanım

El testeresi yalnızca elden yapılan çalışmalarda kullanılacaktır. El testeresi birlikte sevk eilmiş olan testere bıçağı ile, kullanım kılavuzunda gösterilen bilgiler ışığında ağaç ve ağaç malzemelerinin düz kesimine uygundur.

Bu cihaz, güvenliklerinden sorumlu bir kişinin denetimi olmaksızın ya da bu kişi tarafından cihazın nasıl kullanılacağı tarif edilmeden sınırlı fiziki, duyusal veya zihinsel yetilere sahip kişiler (çocuklar dahil) tarafından ya da tecrübesizce ve/veya bilgisizce kullanılamaz. Çocukların cihazla oynamamalarının sağlanması açısından kontrol altında tutulması gerekmektedir.

Amacına uygun olmayan kullanım

Cihazın "Amacına uygun kullanım" bölümünde belirtilmeyen her tür kullanımı amacına uygun olmayan kullanımdır.

Bu elektrikli aletle öngörülmeyen uygulamalarda bulunulması, tehlike ve yaralanmalara yol açabilir. Özel olarak bu elektrikli alet için öngörülmemiş olan aksamı kullanmayınız.

Takılacak aletin dış çapı ve kalınlığı, elektrikli aletinizin ebatlarına uygun olmalıdır.

Yanlış saptanan aletler, yeteri derecede korunamaz ve kontrol edilemez.

Bu takdirde yaralanma tehlikesi vardır. Hatalı kullanımdan dolayı meydana gelebilecek tüm maddi hasarlardan veya yaralanmalardan, cihazı kullananın kendisi sorumluluk taşır.

Makinede başka veya orijinal olmayan parçaların kullanılması, üretici tarafından verilen garantinin yanmasına yol açar.

Muhtemel riskler:

İşbu elektrikli aletin işletme talimatı, elektrikli aletlerin emniyetli kullanılabilmesine ilişkin önemli uyarılar içerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara rağmen tamamen ihtimal dışı bırakılamayacak muhtemel riskler içerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullanınız.

Muhtemel riskler örneğin şunlar olabilir:

• Dönen parça veya aletlere temas.

- Etrafa fırlayan malzeme veya malzeme parçalarından yaralanma.

- Motorun yeteri derecede havalanamamasından kaynaklanacak yangın tehlikesi.

- Kulaklık kullanmadan yapılan işlerde işitme kaybı.

Emniyetli çalışma, aynı zamanda, kullanıcı personelin ilgili elektrikli aletin nasıl kullanılacağını iyi bilip bilmemesine bağlıdır! Buna ilişkin makine bilgisi ve çalışırken dikkatli davranma, mevcut risklerin asgariye indirilmesine yardımcı olur.

Uyarı! İşbu elektrikli alet, çalışma esnasında elektromanyetik alan

oluşturur. Bu alan, bazı durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve hatta ölümcül yaralanma riskini azaltabilmek için, tıbbi impant taşıyanlara, işbu aleti kullanmadan önce, doktorlarına ve tıbbi implant üreticisine danışmanlarını tavsiye ederiz.

5 – Elektrikli aletlerin kullanımına ilişkin genel güvenlik uyarıları

Dikkat! Bütün güvenlik talimatları ve hükümleri okunmalıdır.

Aşağıdaki talimat hükümlerine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullanım için bu güvenlik talimatlarını ve hükümlerini güvenli bir yerde saklayınız.

Uyarı ve talimat hükümlerinde kullanılan "Elektrikli El Aleti" kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1 Çalışma yeri

a Çalıştığınız yeri temiz ve düzenli tutunuz. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar meydana gelebilmektedir.

b Yakınında yanıcı sıvılar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle çalışmayınız. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kivilcimlar çıkartmaktadır.

c Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta

tutunuz. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyiniz. Koruyucu donanımı bulunan topraklanmış aletlerle birlikte adaptör fişi kullanmayınız.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.

b Borular, kalorifer petekleri, ısıticılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçınınız. Bedeniniz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.

c Aleti yağmur altında veya nemli yerlerde bırakmayınız. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini yükseltir.

d Aleti kablosundan tutarak taşımayınız, kabloyu kullanarak asmayınız veya kablodan çekerek fişi çıkartmayınız. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutunuz.

Hasarlı veya dolanmış kablo elektrik çarpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya onaylı olan bir uzatma kablosu kullanınız. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

f Elektrikli aletin nemli ortamda kullanılmasının mutlaka gerekli olması halinde, kaçak akımdan koruma tertibatlı şalter kullanınız.

Kaçak akımdan koruma tertibatlı şalter

kullanılması elektrik çarpma riskini azaltır.

3 Kişilerin Güvenliği

a Dikkatli olunuz, ne yaptığınıza dikkat ediniz, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz aletinizi kullanmayınız. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir.

b Daima kişisel koruyucu donanım ve koruyucu gözlük kullanınız. Yaptığınız işe göre kullanacağınıı toz maskesi, kaymayan iş ayakkabıları, kask ve kulaklık yaralanma tehlikesini azaltır.

c Aletin kontrol dışı çalışmaması için gerekli önlemleri alınız. Aleti akım şebekesine veya aküye bağlamadan önce, kaldırmadan veya taşımaya başlamadan önce kapalı olduğundan emin olunuz. Aleti taşırken parmağınız şalter üzerinde olursa veya aleti açık durumda akım şebekesine bağlarsanız kazalara neden olabilirsiniz.

d Aleti çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkartınız. Aletin dönen parçalarının içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.

e Kendinize çok fazla güvenmeyiniz. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman sağlayınız. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

f Uygun iş elbiseleri giyiniz. Geniş giysiler giymeyiniz ve takı takmayınız. Saçlarını, giysilerinizi ve

eldivenlerinizi aletin hareketli parçalarından uzak tutunuz. Bol giysiler, uzun saçlar veya takılar, aletin hareketli parçaları tarafından tutulabilir.

g Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olunuz. Bu donanımların kullanılması tozdan kaynaklanacak tehlikeleri azaltır.
4 Elektrikli el aletlerinin özenle kullanımı ve bakımı
a Aleti aşrı ölçüde zorlamayınız. Yaptığınız işe uygun elektrikli el aletleri kullanınız. Uygun performanslı elektrikli el aleti ile belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
b Şalteri bozuk olan elektrikli el aletini kullanmayınız. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
c Alette bir ayarlama işlemine başlamadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekiniz. Bu önlem, aletin yanlışlıkla çalışmasını önler.
d Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayınız. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmalarına izin vermeyiniz. Deneyimsiz kişiler tarafından kullanıldığında, elektrikli el aletleri tehlikelidir.
e Aletinizin bakımını özenle yapınız. Aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli

parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadıklarını kontrol ediniz. Aleti kullanmaya başlamadan önce hasarlı parçaları onartınız. Birçok iş kazası aletin kötü bakımından kaynaklanmaktadır.

f Kesici uçları daima keskin ve temiz tutunuz. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
g Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanınız. Bu sıralamada olmak üzere, çalışma koşullarını ve yaptığınız işi dikkate alınız. Elektrikli el aletlerinin文化产业ları için öngörülen alanın dışında kullanılmaları tehlikeli durumlara neden olabilir.

5 Servis

a Aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartınız. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

6 – Cihaza özgü güvenlik uyarıları

Tüm testereler/kesme işlemleri için güvenlik uyarıları

a) TEHLİKE: Testere alanına ve testere bıçağına elinizle dokunmayın. İkinci elinizle ilave sapı veya motor gövdesini tutun. İki elin testereyi sıkıca tutması halinde eller testere bıçağı tarafından yaralanmaz.

b) İşparçasının altına müdahale etmeyin. Koruyucu başlık, iş parçasının altında sizi testere bıçağına karşı korumaz.

c) Kesim derinliğini iş parçasının kalınlığına göre ayarlayın. Tam bir diş yüksekliğinden az olmak üzere iş parçası altında görünmelidir.

d) Kesilecek olan iş parçasını hiçbir zaman elinizle veya bacağınızın üzerinde tutmayın. İşparçasını sağlam bir yuvaya sabitleyin. Beden teması tehlikesini, testere bıçağının sıkışmasını veya kontrol kaybını en aza indirmek için iş parçasının iyi bir şekilde sabitlenmesi gerekir.

e) Çalışma aletinin görün meyen elektrik hatlarına veya kendi güç kablosuna temas etme ihtimali söz konusu olan çalışmalarda, elektrikli aleti sadece izolasyonlu tutma alanları üzerinden tutun. Gerilim ileten bir hat ile temas, elektrikli aletin metal parçalarına da gerilim yükler ve bu da elektrik çarpmasına neden olur.

f) Boyuna kesimde daima bir dayanak veya düz kenar kılavuzu kullanın. Bu durum, kesme hassasiyetini iyileştirir ve testere bıçağının sıkışması ihtimalini düşürür.

g) Her zaman doğru büyüklükte ve uygun yuva deliğine sahip testere bıçakları kullanın (örn. yıldız biçimli veya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçakları dengesiz çalışır ve kontrolün kaybedilmesine yol açar.

h) Kesinlikle hasarlı veya yanlış testere biçağı pulları veya vidaları kullanmayın. Testere biçağı pulları ve vidaları, optimum güç ve çalışma

güvenliği açısından testereniz için özel olarak tasarlanmıştır.

Tüm testereler için diğer güvenlik uyarıları

Geri tepme nedenleri ve ilgili güvenlik uyarıları

Geri tepme, takılan, sıkışan veya yanlış hizalanmış testere biçagının ani bir reaksiyonudur ve kontrol edilmeyen bir testerenin yukarı kalkmasına ve iş parçasından çıkarak kullanıcı personele doğru hareket etmesine yol açabilir;

- Testere bıçağının kapatan testere aralığında takılması veya sıkışması durumunda bloke olur ve motor gücü testereyi kullanıcı kişinin yönüne doğru geri iter;

- Testere bıçağının testere kesiminde döndürülmesi veya yanlışhizalanması durumunda arka testere bıçağı kenarının dişleri iş parçası yüzeyine takılabilir, bu şekilde testere bıçağı testere aralığından çıkabilir ve testere, kullanıcı kişiye doğru hareket edebilir.

Geri tepme, testerenin yanlışveya hatalı kullanımdan kaynaklanır. Aşağıda tarif edilen uygun tedbirler sayesinde bunun önüne geçilebilir.

a) Testereyi iki elinizle sıkıca tutun ve kollarınızı, geri tepme güçlerini karşılayabilecek bir konuma getirin. Daima testere bıçağının yan tarafından durun, testere bıçağını gövdeniz ile aynı hizaya getirmeyin. Bir geri tepme durumunda testere geriye doğru sıçrayabilir, ancak kullanan kişi uygun önlemler alarak geri tepme kuvvetini kontrol altına alabilir.

b) Eğer testere bıçağı sıkışırsa veya çalışmaya ara verilirse testereyi kapatın ve testere bıçağı duruncaya kadar malzemeyi sakin ve sabit tutun. Testere bıçağı hareket ettiği sürece testereyi işparçasından çıkarmayı veya geriye doğru çekmeyi denemeyin, aksi takdirde geri tepme oluşabilir. Testere bıçağının sıkışmasının nedenini bulun ve giderin.
c) İşparçasının içinde bulunan bir testereyi tekrar çalıştırmak istediğinizde testere bıçağını testere aralığında merkezleyin ve testere dişlerinin iş parçası içinde sıkışıp sıkışmadığını kontrol edin. Testere bıçağı sıkışırsa iş parçasından dışarı hareket edebilir veya testere yeniden çalıştırıldığında bir geri tepmeye yol açabilir.
d) Sıkışmış bir testere biçağından dolayı geri tepme riskini önlemek için, büyük plakaları destekleyin. Büyük plakalar kendi ağırlıkları altında bükülebilirler. Plakalar, hem kesme aralığının yakınından hem de kenardan olmak üzere her iki taraftan desteklenmelidir.
e) Körelmiş veya hasar görmüş testere bıçaklarını artık kullanmayın. Kör veya yanlış hizalanmışdi şlere sahip testere bıçakları, dar testere aralığı nedeniyle daha fazla sürtünmeye, testere bıçağının sıkışmasına ve geri tepmeye yol açar.
f) Kesme işlemi öncesinde kesim derinliği ve kesim açısı ayarlarını sıkın. Kesme esnasında ayarların değişmesi durumunda testere bıçağı sıkışabilir ve bir geri tepme oluşabilir.
g) Mevcut duvarlarda ve diğer görünleyen alanlarda kesim

yaparken özellikle dikkatli olun. Daldırılan testere bıçağı, gizli nesnelerin kesiminde bloke edilebilir ve bir geri tepmeye yol açabilir.

Alt koruyucu başlığın işlevi

a) Her kullanımdan önce alt koruyucu başlığın uygun şekilde kapandığını kontrol edin. Alt koruyucu başlığın serbest hareket etmemesi ve hemen kapanmaması durumunda testereyi kullanmayın. Alt koruyucu başlığı asla açık pozisyonda sıkıştırmayın veya bağlamayın. Testerenin istenmeden yere düşmesi durumunda alt koruyucu başlık bükülebilir. Koruyucu başlığı geri çekme koluyla açın ve serbest hareket etmesini, tüm kesim açıları ve derinliklerinde ne testere bıçağına ne de diğer parçalara temas etmemesini sağlayın.
b) Alt koruyucu başlık yaylarının işlevini kontrol edin. Alt koruyucu başlık ve yaylar sorunsuz çalışmıyorsa kullanmadan önce testerenin bakımını yapın. Hasarlı parçalar, yapışkan tortular veya birikmiş talaş, alt koruyucu başlığın gecikmeli çalışmasına yol açabilir.
c) Alt koruyucu başlığı sadece özel kesimlerde elle açın, örn. "Daldırmalı ve açılı kesimler". Koruyucu başlığı geri çekme koluyla açın ve testere bıçağı iş parçasına daldığında kolu bırakın. Diğer tüm kesim işlerinde alt koruyucu başlık otomatik olarak çalışmalıdır.
d) Alt koruyucu başlık testere bıçağını kapatmadan, testereyi çalışma tezgahına veya zemine bırakmayın. Korumasız, artçı çalışmalı bir testere bıçağı, testereyi kesme

yönünün tersine doğru hareket ettirir ve önüne gelen her şeyi keser. Bu esnada testerenin artçı çalışma süresini dikkate alın.

Tamamlayıcı bilgiler

a) Taşlama diskleri kullanmayın!
b) Sadece testere üzerindeki etiketlere uygun çapta testere bıçakları kullanın.
c) Toz toplama tertibatının doğru kullanımına ilişkin talimatları dikkate alın.
d) Daima bir toz maskesi kullanın.
e) Sadece tavsiye edilen testere bıçaklarını kullanın.
f) Daima koruyucu kulaklık kullanın.
g) Kullanımdan önce koruyucu başlığın işlevini daima kontrol edin.

• Yüksek alaşımlı hızlı kesim çelikten (HSS çelik) testere ağızları kullanılamaz.
• İşbu kullanma talimatında belirtilen karakteristiklere uymayan testere ağızları kullanılamaz.
• Testere ağızı koruma tertibatının tüm hareketli parçalarının sıkışmadan işlediğinden emin olunuz.
• Dalma kesimler haricinde kama her zaman kullanılmalı ve doğru ayarlanmalıdır.

• Sadece keskin testere ağızları ve uygun aksesuarlar kullanınız.

• Küçük tahtaları kesmeye başlamadan önce sıkıca tutturunuz. Asla bunları elinizle tutmayınız.

• Delikleri testere ağzının deliğinden büyük veya küçük olan flenç/flenç somunları kullanmayınız.
• Testere ağzını elinizle durdurmaya kalkışmayınız.
• Makineyi sabit kullanıma sokmayınız.
• Bağlantı kablosu bir hasara uğradığı zaman, oluşabilecek tehlikeleri önlemek için, üretici veya müşteri hizmetleri servisi tarafından değiştirilmesi gerekir.

Emniyet işaretleri

Alet kasası üzerindeki işaretler şu anlamlara gelmektedir:

Normal ev çöpüyle beraber imha etmeyiniz!

Önemli! Kullanma talimatını dikkate alınız!

"Kontrollü emniyet" gönüllü kalite mühürü

CE işareti (Avrupa emniyet normlarına uygunluk)

Alet kasası çifte izolasyon korumalıdır

Koruyucu gözlük takınız!

Kulaklık takınız!

7 – Montaj ve ayar işlemleri

Paralel kesim (şek. 2)

1. Sabitleme vidasını (4) çözün
2. Paralel dayanağı (11) ölçeğe göre ayarlayın, testere bıçağı genişliğine dikkat edin

DİKKAT! Atık bir tahtayla deneme kesimi yapın.

Çentik A – dikey kesim 90°

Çentik B – eğik kesim 45°

Kesim derinliği (şek. 3)

1. Kesim derinliği ayarı vidasını (9) çözün.
2. Testere tezgahını (3) aşağı doğru hareket ettirin.
3. Kesim derinliğini ölçeğe göre ayarlayın. Dişucu tahtadan yakl. 2 mm dışarı çıkmalıdır.
4. Kesim derinliği ayarının vidasını (9) iyice sıkın.

Testere tezgahını ayarlama (açılı kesim) (şek. 4)

1. Kesim açısı ayarının vidasını (2) çözün.
2. Testere tezgahını (3) istenen dereceye ayarlayın 0 – 45°.
3. Kesim açısı ayarının vidasını (2) iyice sıkın.

Testere bıçağını değiştirme (şek. 5)

1. Sarkaç koruyucu başlığı (5) açın ve sıkıca tutun.

2. Flanşları (6) flanş anahtarıyla (12) sıkıca tutun.

3. Altıgen civatayı (7) pim anahtarıyla (13) saat yönünün tersi yönde çözün.
4. Flanşları ve testere bıçağını aşağı doğru çıkarın.
5. Flanşları temizleyin, yeni testere bıçağını takın. Çalışma yönüne dikkat edin (koruyucu başlık üzerindeki oka dikkat edin).
6. Altıgen cıvatayı saat yönünde sıkın, radyal kaçıklığa dikkat edin.

8 – Çalıştırma işlemi

Açma/Kapatma

Makinenin iki düğmeli emniyet şalteri bulunur; Makine ancak, sapın (1) sıkıca kavranması ve açma emniyet düğmesi (10b) ile açma/kapatma şalterine (10a) aynı anda basılması halinde çalıştırılabilir. Sap bırakıldığında makine otomatik olarak durur ve böylece makinenin istenmeden çalıştırılması önlenir. Açık-Kapalı şalterine basmadan önce testere bıçağının doğru şekilde takılıp takılmadığını, hareket eden parçaların kolay hareket edip etmediğini ve civataların sıkı şekilde sıkılıp sıkılmadığını kontrol edin.

9 – Çalışma tarzı

• Koruma kapağı iş parçası tarafından otomatik olarak geriye itilir.
• Testereyi hafifçe ve düzenli şekilde itin.
• Kesilen parçadan ayrılan parça makinenin sağ tarafından kalmalıdır ve

böylece iş parçasının durduğu masa sağlamca durur.

Toz emme (8)

Toz emme bağlantısı üzerinden vakumlu süpürgeyle toz emme mümkündür. Gerekirse harici toz emme tertibatı adaptörünü (14) kullanın. Zımpara tozunun teneffüs edilmesi sağlığa zararlıdır, o nedenle daima toz emme tertibatını açarak çalışın.

10 – Bakım ve çevrenin korunması

Motor kasasındaki havalandırma deliğini açık ve temiz tutunuz. Ara sıra temizleyiniz.

DİKKAT! Kullanılamayacak duruma gelen elektrikli ve akülü er ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli aletlere ilişkin 2012/19/AB yönetmeliği uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun şekilde yeniden değerlendirme yerine verilmeleri gerekmektedir.

Lütfen artık kullanılamayan durumda olan elektrikli cihazlarını zı yerel toplama noktalarına intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayrı olarak toplayınız ve yerel yönetmelik hükümleri doğrultusunda atık giderme işlemine tabi tutunuz. Lütfen ayrıntılı bilgiler için yerel yönetim makamlarınıza müracaat ediniz.

11 - Servis açıklamaları

- Kullanım kılavuzu, bulunması halinde aksesuar parçaları ve makineyi orijinal

ambalajında saklayın. Böylece tüm bilgi ve parçalar daima elinizin altında olur.

• Meister aletleri büyük çaplı bakım gerektirmez, gövdenin temizlenmesi için nemli bir bez yeterlidir. Elektrikli aletleri kesinlikle suyun içine sokmayın. Daha geniş bilgiler kullanım kılavuzundan alınabilir.
• Meister aletleri sıkı kalite kontrolünden geçirilir. Buna rağmen fonksiyon arızası meydana geldiğinde aleti servis adresimize postalayın. Aletiniz kısa süre içinde tamir edilecektir.
• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fişini de koyun.
• Arızanın garanti süresinin dışında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir.

ÖNEMLİ! Aletin açılması halinde garanti hakkınız kaybolur.

DİKKAT! Ürün Sorumluluk Yasasına göre, uygunsuz yapılan ratlarda veya orjinal olmayan ya da ımızca onaylanmayan parçaların irilmesi nedeniyle ve tamiratın nelerimizin yol açacı hasarlar için mluluk almadımızı ehemmiyle tiriz! Aynı şey kullanılan suvarlar için de -geçerlidir.

• Transport hasarlarını önlemek için aleti güvenli bir şekilde paketleyin veya orijinal ambalajını kullanın.
• Garanti süresinin dolmasından sonrada sizlere hizmet veririz ve muhtemelen Meister aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.

TR - Beyanın yukarıda tanımlanan konusu, Avrupa Parlamentosu'nun ve Konsey'in elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımının sınırlanmasına yönelik 8 Haziran 2011 tarihli 2011/65/EU nolu yönetmeliğinin hükümlerini yerine getirmektedir.
