| Ürün Tipi | Sarkıt Dekupaj Testeresi |
| Marka | Meister Craft |
| Model | MPS8001 |
| Nominal Güç Tüketimi | 800 W |
| Elektrik Beslemesi | 220-240 V ~ 50 Hz |
| Boşta Strok Sayısı | 0 - 3000 dak⁻¹ |
| Strok | 19 mm |
| Eğik Kesimler | 0° ila 45° (sağ ve sol) |
| Lazer İşaretleme Yardımı | Sınıf 2 lazer, dalga boyu 650 nm, güç < 1 mW |
| Çalışma Lambası | Entegre LED |
| Salınım Ayarı | 3 konum (I, II, III) |
| Bağlantı Kablosu Uzunluğu | 300 cm |
| Ağırlık (tahmini) | Yaklaşık 2,5 kg |
| Bıçak Değiştirme | Aletsiz, hızlı değiştirme sistemi |
| Paralel Dayanak | Dahildir |
| Toz Emme | Harici elektrikli süpürge adaptörü dahildir |
| Çift Yalıtım | Evet |
| Toz Üfleme Fonksiyonu | Entegre seçici |
| Bakım | Nemli bezle temizlik, ara sıra kılavuz rulonun yağlanması |
| Güvenlik | Kesilmeye karşı koruma, anahtar kilidi |
| Yedek Parça ve Onarılabilirlik | Üretici veya yetkili bir uzman tarafından satış sonrası hizmet |
| Kullanım Amacı | Ahşap, metal, seramik, plastik kesimi (uygun bıçaklarla) |
Sık sorulan sorular - MPS8001 Meister Craft
Kullanıcıların soruları hakkında MPS8001 Meister Craft
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Testere PDF formatında ücretsiz! Kılavuzunuzu bulun MPS8001 - Meister Craft ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. MPS8001 markasının Meister Craft.

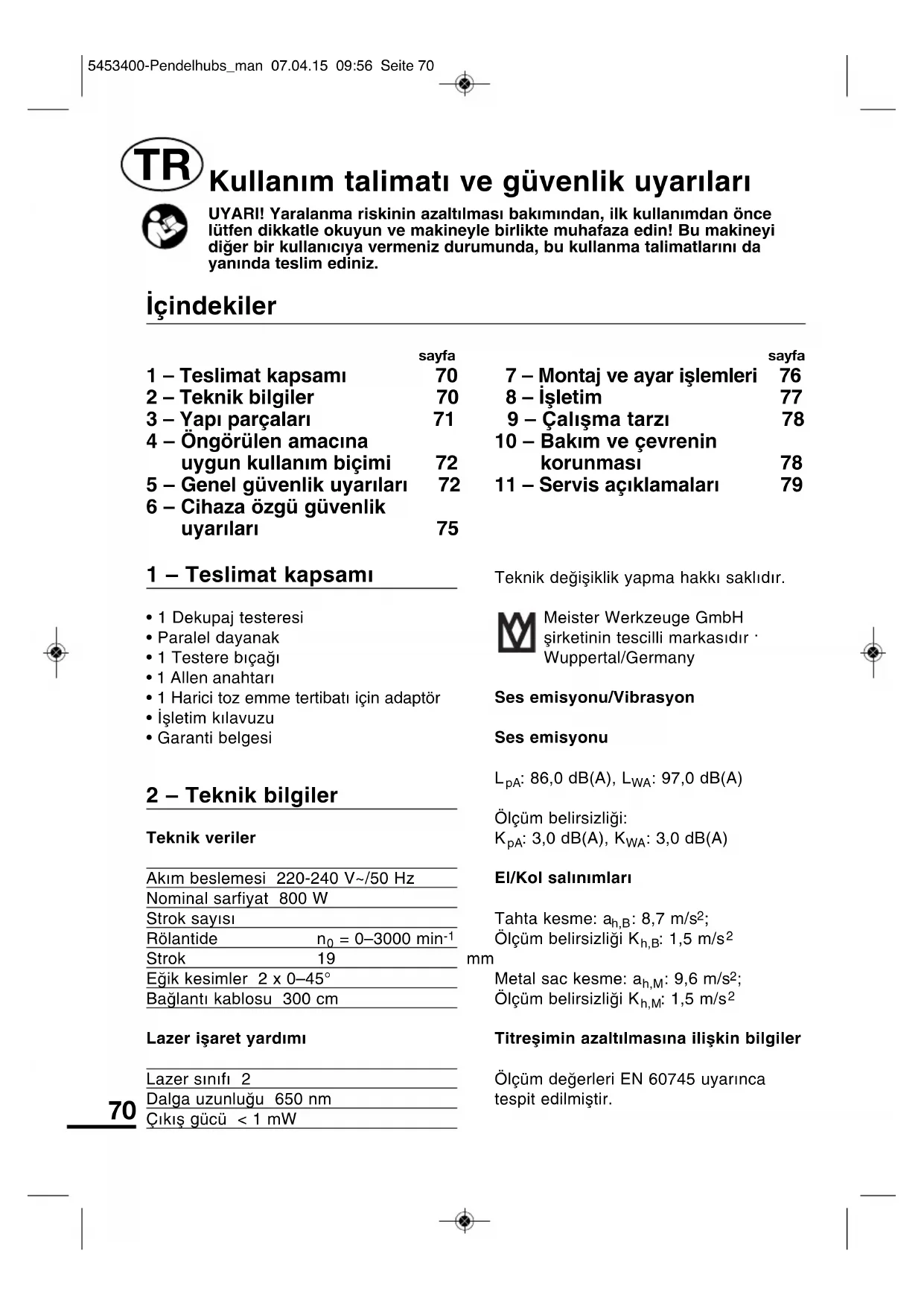

KULLANIM KILAVUZU MPS8001 Meister Craft
Kullanim talimat ve guvenlik uyarilari
UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diger bir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.
icindekiler
| 1 - Teslimat kapsamı | sayfa |
| 2 - Teknik bilgiler | 70 |
| 3 - Yapi parçaları | 70 |
| 4 - Öngörülen amacına | |
| uygun kullanım biçimi | 72 |
| 5 - Genel güvenlik uyarilari | 72 |
| 6 - Cihaza özgü güvenlik | |
| uyarilari | 75 |
| 7 - Montaj ve ayar ilemleri | sayfa |
| 8 - İsletim | 76 |
| 9 - Çalıma tarı | 77 |
| 10 - Bakım ve cevrenin korunması | 78 |
| 11 - Servis acıklamaları | 79 |
1 - Teslimat kapsami
1 Dekupaj testeresi
- Paralel dayanak
- 1 Testere bicaigi
1 Allen anahtari
- 1 Harici toz emme tertibatu icin adaptor
- Isletim kilavuzu
Garanti belgesi
2 - Teknik bilgiler
Teknik veriler
| Akım beslemesi | 220-240 V~/50 Hz |
| Nominal sarf iyat | 800 W |
| Strok sayişi | |
| Rölantide | n0= 0-3000 min-1 |
| Strok | 19 |
| Eğik kesimler 2 x 0-45° | |
| Baçlanti kablosu | 300 cm |
Lazer isaret yardimi
| Lazer sinifi 2 |
| Dalga uzunluğu 650 nm |
| Çiç ilegcdü < 1 mW |
Teknik degisiklik yapma hakki saklidir.
Ses emisyonu/Vibrasyon
Ses emisyonu
Olçüm değerleri EN 60745 uyarınca tespit edilm次会议。
Belirtilen titresim emisyon degeri standart bir test yontemine gore olcumus olup, elektrikli bir aletin bir baska aletle kiyaslanmasinda kullanilabilir;
Belirtilen salinim emisyon degeri ayrica calisirken durma hali icin hazirlayici bir degerlendirme amaciyla da kullanilabilir.
DIIKKAT! Salinim emisyon degeri, elektrikli aletin kullanilmasi sirasinda, aletin ne tur kullanildigina bagli olarak belirtilen degerden farklik增長erbilar.
Titresimin azaltilmasina iliskin bilgiler
İkaz: Makinenin kullanıldi siradaki reel titresim emisyon değeri, isletim kilavuzundaki veya üretici tarafindan verilen değerlerden sapma güsterebilir.
Bu, her kullanimdan once veya kullanim esnasinda dikkate alinmasi gereken asagidaki faktorlerden kaynaklanabilir:
Cihaz dokru kullaniliyor mu?
- Uzerinde istem yapilan malzeme doitru malzeme mi?
Cihaz kullanima uygun durumda mi?
- Saplar ve varsa titresim saplari monteli ve makine govdesine sabitlenmis durumda mi?
Makineyi kullanirken ellerinizde nahos bir his veya renk degisimi fark etmeniz halinde, hemen islemi kesin. Yeterli derecede mola verin. Yeterli derecede mola verme hususuna riayet edilmemesi halinde, el-kol vibrasyon sendromu meydana gelebilir.
Ise ve makine kullanimina bagli olarak zorlanma derecesinin tahmin edilmesi ve
buna uygun molalar verilmesi gereklidir. Bu sayede komple calisma suresince zorlanma derecesi onemli oranda azaltilabilir. Titresimlerde maruz kalabileceginiz riskleri asgariye indirin. Isbu makineye isletim kilavuzunda belirtilen sekilde bakim yapin.
Makinenin sikca kullanilacak olmasi halinde, saticinizla temasaGPCmeniz ve gerekiyorsa anti-titresim aksam (saplar) temin etmeniz gereklidir.
Makineyi t = 10 °C veya daha tatsächik isilarda kullanmaktan kaçınin. Titresimden zorlanmanin sinirlanabileceşi sekilde,is planı yapın.
Uyari: Bu cihaz, seksilmaz olarak, belirli bir ses cikarir. Fazla ses yapacak isleri sadece buna izin verilen saatlere birakiniz. Varsa gurultu yapmanin)yasak oldugu saatlere riayet ediniz ve calisma suresini gerektigince sinirlayiniz. Kendi guvenliginiz ve civardaki kisilerin guvenlikleri acsisindan uygun bir kulaklik takilmaldir.
3 - Yapi parçalari
1 Strok sayisi on seçimi (ayar carki)
2 Sabitlemedugmesi
3 Açma/kapatma Şalteri
4 Baglanti kablosu
5 Toz emme tertibati baglantisi
16 Toz tahiye fonksiyonu sekim salteri
7 Plastik kayak plakali testere ayagi
8 Kesim açisi ayar tertibati
9 Salinim salteri
10 Kilavuz makara
11 Hizli degişimi melemli testere biçaki yuvası
12 Kesik koruması
13 Koruma askisi
14 Lazer isaret yardimi/lazer optigi/LED calisma lambasi/Lazer cikisi (sek. 6)
15 Lazer isaret yardimi ve LED calisma lambasi incn acma/kapatma salteri
16 Harici toz emme tertibati için adaptor
17 Testere bicaqi
18 Allen anahtari
19 Parallel dayanak
4 - Öngörülen amaçlara uygün kullanım
Isbu dekapaj testeresi, belirtilen kesim gucunde ve uygun aksesuarla (uretic bilgilerine dikkat edin!) tahta, metal ve ozel testere bicaklanyla (teslimat kapsaminda degildir) seramik, plastik ve mineral elyafli levha kesimine uygundur. Amaci disinda diger tum kullanimlar yasaktir.
Bu cihaz, sadece evde kullanmak uzere tasarlanmistir.
Bu alet, sinirli fiziksel, duyusal veya zihinsel yetilere sahip kisiler (cocuklar dahil) tarafindan ya da tecrubesizce ve/veya bilgisizce kullanilamaz. Aletle oynamamalarini sekslamak icin cocuklar gozetimALTHinda tutulmaldir.
Amacina uygun olmayan kullanim
Aletin "amacina uygun kullanim"
bölümunde belirtilmeyen her Tür kullanimi,
amacina uygun olmayan kullanımdır.
Alet amaclarla kullanilamaz:
Yakacak odun kesme
Asbest veya diger sagliga zararl maddeleri iceren malzemelerde islem
- Seyyar veya sabit alet olarak kullanim
Bu takdirde yaralanma tehlikesi vardir.
Hatali kullanimdan dolayi meydana gelebilecek tum maddi hasarlardan veya yaralanmalardan, aleti kullanin Kendisi sorumluluk taşir.
Makinede baska veya orjinal olmayan parçalarin kullanilmasi, üretici tarafindan verilen garantinin geleçersiz olmasina yol acar.
Artik riskler
Aletin usulüne uygün kullanilması halinde de bir takim risklerin kalması tamamen ihimal dişi birakilamamaktadir. Aletin cini ve yapisi dolayisıla asağidaki potansiyel tehlikeler meydana gelebilir:
Testere biçagınin koruma tertibati olmayan böümüyle temas (kesik yarısi)
- Testere bicaaginin agzinin kirlarak firlayan parcalariyla temas (kesik yarasi)
- Geri tepme ve,is parçasiparçalarinin firlaması (darbe)
- Calisirken kulaklik takilmamasi halinde isitme yeteneginin kaybolmasi (isitme kaybi)
- Bozuk ya da testereyle hafifice kesilmis besleme kablorindan, motor govdesi ile gelen elektrikte temas (elektrik carpması)
- Tahta tozlarinin sagliga zararli emisyonlari
Kullanma kilavuzundaki talimatlara riyet edilmemesi halinde, usulüne uygun olmayan kullanim yüzunden dahabara riskler de meydana gelebilir.
5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarılı
Dikkat! Butun guvenlik talimatlari ve hukumleri okunmalidir.
Asgidaki talimat hukumlinerine
uyulmadigi takdirde elektrik carpmasi, yangin ve/veya agir yaralanma tehlikeleri meydana gelebilmektedir.
Bir sonraki kullanim icin bu güvenlik talimatlarini ve hukümlerini güvenli bir yerde saklayiniz.
Uyari ve talimat hukumlerinde kullaniler "Elektrikli EI Aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.
1 Calisma yeri
a Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana geleilmektedir.
b Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle calismayiniz. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadilar.
c Elektrikli el aleti ile calisirken cocosklari ve baskalarini uzakta tutunuz. DikkatinizDAQIacak olursa aletin kontrolunu kaybedebilirsiniz.
2 Elektrik emniyeti
a Aletin fişi prize uymaldir. Fisi hicbir zaman degişirmeyiniz. Koruyucu donanimi bulunan topraklanmş alelerle birlikte adaptorfor fişi kullanmayiniz. Değistirilmemiş fiş ve uygun pris elektrik carpma tehlikesini azaltir.
b Borular, kalorifer petekleri, isiticiar ve buzdalaplari gibi topraklanmis yüeylerle bedensel temasa gelmekten kaçıniniz. Bedeniniz
topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya cikar.
c Aleti yagmur.altinda veya nemli yerlerde birakmayiniz. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yuksaltir.
d Aleti kablosundan tutarak taşimayıniz, kabloyu kullanarak asmayıniz vya kablodan cekerek fişi çiktmayıniz. Kabloyu isidan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarindan uzak tutunuz. Hasarlı vya dolamış kablo elektrik carpma tehlikesini yükseltir.
e Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kullanilmaya onaylı olan bir uzatma kablosu kullaniniz. Açık havada kullanilmaya uygün uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltir.
3 Kisilerin Güvenligi
a Dikkatli olunuz, ne yaptiiginiza dikkat ediniz, elektrikl el aleti ile isinizi makul bir tempo ve yontemle yurutunuz. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolum etkisinde iseniz aletinizi kullanmayiniz. Aleti kullanirken bir anlik dikkatsizlik onemli yaralanmalara neden olabilir.
b Daima kisesel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ise gore kullanacaginizi toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.
c Aletin kontrolDMI calismamasi icin gerekli onlemleri aliniz. Aleti akim sebekesine veya akuye baglamadan
once, kaldirmadan veya taşimaya baslamadan once kapali oldugundan emin olunuz. Aleti tasirken parmaginiz salter üzerinde olursa veya aleti acik durumda akim sebekesine baglarsaniz kazalara neden olabilirsiniz.
d Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarinin icinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.
e Kendinize cok fazla guvenmeyiniz. Calisirken durusunuz guvenli olsun ve dengenizi her zaman saglayiniz. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
f Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun-SAclar vya takilar, aletin hareketli parçaları tarafindan tutulabilir.
g Tutamaklari kuru, temiz ve yagsiz tutunuz. Yaqli tutamaklar kayabilir ve aletin kontrolunu kaybedebilirsiniz.
h Toz eme donanimi veya toztutma tertibati kullanirken, bunlarinbagli oldugundan ve dokrukullanildigindan emin olunuz. Bu donanimlarin kullanilmasi tozdan kaynaklanacak tehlikeleri azaltir.
4 Elektrikli el alelterinin ozenle kullanimi ve bakimi
a Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile
belirlen calisma alaninda daha iyive guvenli calisirsiniz.
b Salteri bozuk olan elektrikli el aletini kullanmayiniz. Aciip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmaldir.
c Alette bir ayarlama islemine\
baslamadan once, herhangi bir\
aksesuari degistirken veya aleti\
elinizden birakirken fisi prisden\
cekiniz. Bu onlem, aletin yanlisi kla\
calismasini onler.
d Kullanim disi duran elektrikli el aletlerini;cocuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen vya bu kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz.Denyimsiz kisiler tarafindan kullanildiginda, elektrkli el aletleri tehlikelidir.
e Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigiini, hareketli parcalarin kusursuz olarak islev gorpudgormediklerini ve sikisip sikismadiklarini, parcalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmaya baslamadan once hasarli parcalari onartiniz. Bircok is kazasi aletin kotu bakimindan kaynaklanmaktadir.
f Kesici uclari daima keskin ve temiz tutunuz. Ozenle bakimi yapilmigi keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanagi saglarlar.
g Elektrikli el aletini, aksesuari, uclar
ve benzerlerini, bu özel tip alet icin
öngörulen talimata gore kullanıniz.
Bu siralamada olmak üzere, calisma
koşullarini ve yaptıgüniz ile dikkate alınüz. Elektrikli el aletlerinin kullanımları icin öngörülen alanin disinda kullanilmaları tehligi durumlara neden olabilir.
5 Servis
a Aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartiniz. Bu sayede aletin guvenligini surekli hare getirirsiniz.
b Baglanti kablosu bir hasara ugradigi zaman, olusabilecek tehlikeleri onlemek icin, ureti c vaya musteri hizmetleri servisi tarafindan degistirilmesi gerekir.
6 - Cihaza Özgü guvenlik uyarilari dekapaj testereleri icin
Calisma aletinin gRonmeyen elektrik hatlarina veya kendi guc kablosuna temas etme ihtimali soz konusu olan calismalarda, aleti sadece izolasyonlu tutma alanlari uzerinden tutun. Elektrik gerilimi yuklu bir hat ile temas, aletin metal parcalarina da gerilim yukleyebilir ve bu da elektrik carpmasina neden olabilir.
Testere biçagı değisimi ve testere ayagı ayari sadece aletin(fiçekiliyken yapilir.
- Ayar anahtarinin makineye tutturulmasinda sadece alete entegre tutucuyu kullanin.
- Testere biçagınin tutucuda tam olarak sabitlenmis olması gerekmektedir. Arada sirada tam sabit durup durmadiğıni kontrol edin.
Testere ayagisaglam olarak tum yuzeye oturmalidir.
- Asbest iceren malzemeler islenemez.
- Ahşap tozlari ve lil iceren malzemeler-SAğlıgazararl olabilir. Bu nedenle daima toz maskesi ile ve toz emme tertibati bagl ve acikken calisin.
Etrafinizdakilerin de ayni sekilde uygun bir toz maskesi kullanmasi gerekir.
Sebeke baglanti hattinin hasaril olmasi durumunda makinenin kullanimina devam edilemez.
Lazer isaret yarduşi icin guvenlik uyarilari
DIKKAT! Lazer işgünă bakmayin!
Lazer isigini insanlarin ya da hayvanlarin uzerine tutmayin.
Lazer iSIGini airi yansitici malzemelerde kullanmayin. Yansiyan isik tehike yaratir.
- Lazer isaret yardimindaki tamirleri sadece uzman kiselere yaptirin.
- Lazer optigine (14) sert cisimler Sokmayin.
Lazer optigi yumusak, kuru bir fircayla temizleyin.
- Lazer Çiçına (14) ornegin buyüteç gibi optik enstrümanlarla bakilması, 100 mm mesafepe gozleri tehlighye dokabilar.
- Dikkat, açiklananlardan farkli kullanim tertibatlarin vya diger islem sekillerinin uygulanması, tehlikeli—isn maruziyetine yol acabilir.
Güvenlik sembollerinin anlami
Isletim kilavuzunu okuyun!
Gönni" "Test edilmis Güvenlik" kalite muhru
Gövde gift yalitmlidir
Toz emme baglantisi
Tahtada maksimum kesim derinligi
Cihaz geleerli AB direktiflerine uygundur)
Önemli! Koruyucu gozluk kullanin!
Önemli! Kulaklik kullanin!
Önemli! Solunum maskesi kullanin!
Dikkat, lazer isinimi. Asla isina bakmayin
Normal evsel atikla birlikte imha etmeyin!
Bu kilavuzun metninde diger semboller ve bunlarin açiklamaları.
7 - Montaj ve ayar ilemleri
DIKKAT! Montaj ve ayar islemleri sadece alet dururken ve elektrik fisicekilmisken yapilabilir!
Elektronik strok sayisi ayari / strok sayisi on seçimi (sek. 1a)
Malzemeye uygun kesim icin ayar carkiyla (1) uygun bir strok sayisi 1-6 (0 - 3000min^-1) ayarlanabilir ve acma/kapatma salteriyle kumanda edilebilir. Ayar carki ayni zamanda strok sayisinin calistirma esnasinda kademesiz degistirilmesine yarar.
Testere bicaigi degisimi
Makine, aletsiz testere bicaigi degisimi icin bir hizli degistirme sistemine (11) sahiptir.
- Testere biçagini yerleştin (sek. 2a)
Kesik korumasini (12) yukari kaldirin, kolu ok yonunde dondurun ve tutun. Testere biçagini yuvaya yerleşirin ve dayanma noktasina kadar itin. Testere biçagini sirti bu sirada kilavuz makaranin kanalinda (10) iy derecede oturmalidir. Kolu birakin, testere biçagini kilitlemek icin cikiş konumuna gitmelidir. Kesik korumasini asaşi katlayin.
DIKKAT! Sadece sek. 2b uyarinca saftli testere bucaklari kullanin!
- Testere biçagini Çikarin (sek. 2c)
Kesik korumasini (12) yukari kaldirin, kolu ok yonunde dondurun. Testere biçagini yuvadan Çikarin. Kolu birakin.
DIKKAT! Testere bicaagini cikarirken yaralanma tehlikesi bulunur!
Gonye/egik kosimler (sek. 3)
Testere ayagi (7) fabrikada orta pozisyona (0^) ayarlanmistir. Gonye ve eigik
kesimlerin ayarlanmasi icin testere ayaginin tespit vidasini allen anahtariyla (18) acin (sek. 3) ve testere ayagini kilitleme konumundan disariogrui itin. Kesim acisini kenarlari saga vya sola bukerek ayarlayin (8). 0^ 15^ 30^ ve 45^ acilari isaretlenmis durumdadir, ara degerler de ayarlanabilir. Tespit vidasini sikin. Aciik cesimlerde kesik korumasini (12) dayanak noktasina kadar yukari kaldirin.
Salinim hareketi (sek. 1 + 4)
Testere biçagınin ayarlanabilen salınim hareketı (P) (9) (sert malzemeler icin I, yumusak malzemeler icin III), malzemeye uygün strokayo (H) ile kombinasyon icerisinde makinenin islenecek malzemeyede daha iyi ayarlanmasini saglamaktadir (sek. 1). Ayni zamanda testere biçagl Korunmakta, daha iyi bir yonga Çişi saglanmakta ve surtünmeden kaynaklanan isi, onemli oranda azaltilmaktadir.
Salim hareketinin degistirilmesi, makine calisirken de mumkundur. Cihaz ayarina iliskin tavsiyeler icin bkz. sek. 4.
Paralel dayanak (sek. 1 + 5)
Birlkke teslim edilen paralel dayanak (19) (sek. 1), testere ayag (7) yuvasindan geçirilir ve iki vidayla (a) sabitlenir (sek. 5). Paralel dayanak, dayanak kenari boyunca parallel kesim yapmaya imkān saglar.
Toz emme (sek. 1)
Evde kullan alan elektrik
sipurgesinin vakum hortumunu
dekupaj testeresinin toz emme
deligine (5) takin, gerekirse birlikte
verilen adaptoru (16) kullanin. Bunu emme deliginin kilavuz oyuguna tam bastirin ve haficce sola cevirmek suretiyle sabitleyin (sek. 1c). Asagi katlanmis kesik koruması, toz emetertibatinin etkisini artirir.
8-Isletim
Elektrik fisini bir prize takin. Toz emmetertibatini acin.
- Açma: Şaltere (3) basin ve siki tutun.
- Kapatma: Salteri (3) birakin.
- Särekli isletime alma: Saltere (3) basin ve sabitleme Düğmesine (2) basarak sabitlevin.
- Surekli isletimi kapatma: Saltere (3) basin, sabitleme duğmesi sabitlemeden atar, salteri tekrar birakin.
Lazer isaret yardimi (sek. 6)
Lazer isaret yardiminin isigi (14), sek. 8 uyarinca duz kosimleri kolayastirir.
a) Malzemede önceden Çizilmış kesim Çüzgisı boyunca
b) Malzeme üzerinde isaretli bir sabit noktanin hedeflenmesiyle.
Lazer isiginin menzili ortam isigina da bagli olarak yaki. 18 cm'dir.
LED calisma lambasi (sek. 7)
LED calisa lambasinin (14) iigi, karanlik calisma alanlarinda daha iyi bir gorus ve daha guvenli bir calisma icin olanak saglar.
Bu fonksiyonlar gerektiginde lazer isaret yardimi ve LED calisma lambasinin
acma/kapatma salteri (15) uzerinden aci bilir.
Bir kez daha basildiginda her iki fonksiyon tekrar kapatilir.
Toz tahiye fonksiyonu
Toz tahiye fonksiyonunu (6)
etkinlestirmek icin sekim salterini emme deligi yönune kaydirin.
Açık durumda talaslar kesmealanindan disari üflenir.
Toz tahiye fonksiyonunu kepada mak icin seçim salterini oneogrku kaydirin.
9 - Calisma sekli
Kesme
Testere bicagin asiri isinmasini ve hasar gormesini onlemek icin kesilecek malzemeye asiri basinc uygulamayin. Sallantiyizaltmak ve daha iyir Kesim neticesi elde etmek icin ince malzemeleri ilave bir levhanin uzerine koyun.
Daldirma testereleri (dalma testereleri)
Malzemenin ortasindan
icine kesim yapmak
gerektiginde ve delik
acilmasinin mumkun
olmaması halinde.
Salınim Şalterini (9)
O'a getirin, testere
ayağıni (7) tamamen gerije itin ve orada sabitleyin. Makineyi acik vaziyette eğik
tutarak testere biçagini islenecek malzeme üzerinde dikkatlice kaydirin. Malzeme kesilir kesilmez makineyi normal pozisyonuna getirerek calismaya devam edin.
ÖNEMLI UYARILARI DİKKATE ALIN!
Daldirmalikesimisleminedadece yumusak malzemeler islenebilir.
Gonye aci si ayarini daima 0^ olarak ayarlayin.
10 - Bakim ve cevrenin korunmasi
Gövdeyi, hava deliklerini ve hareketli parçaları)duzenlı olarak testere,tozundan arindirin,gerekirse fişiçekili durumda iken nemli bir bezle temizleyin.Testere bicaği kilavuz makarası ara sira hafifçye yağlayin.
DIIKKAT! Kullanilamayacak duruma gelen elektrikli ve akulu aletler ev copüne atilamazlar! Bunlarin elektrikli ve eski elektrikli aletlere iliskin 2012/19/AB yönemeliigi uyarınca ayrirbir yerde toplanmaları, cevreye zarar vermeyecek ve usulüne uygun sekilde yeniden degerlendirme yerine verilmeleri gerekmektedir.
Lüften artık kullanılamayan durumda olan elektrikli cihazlarınüz yerel toplama noktaların intikal ettiniriz. Ambalaj malzemelerini türlerine gore ayrı olarak toplayınz ve yerel)yonetmelik hukumleriogrultusunda atik giderme islemine tabi tutunuz. Lüften ayrintil bilgiler icin yerel)yonetim makamlariniza müracaat ediniz.
11 - Servis aciklamaları
Kullanim kilavuzu, bulunmasi halinde akesesuar parçaları ve makineyi orijinal ambalajinda saklayin. Böylece:tü bilgi ve parçalar daima elinizin olur.
Meister alelteri buyuk capli bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektriklaletleri kesinlikle suyun icine dokmayin. Daha genis bilgiler kullanim kilavuzundan alinabilir.
Meister alelperi siki kalite kontrolunden gecirilir. Buna ragmen fonksiyon arizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza hakkinda yapilacak kisa açıklama ariza arama ve tamir suresini azaltacaktir. Arizanin garanti suresiicine meydana gelmesi halinde aletinicine garanti sertifikasi ve kasa fisini de koyun.
- Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ucretini sizden talep edecektir.
ONEMLI! Aletin acilmasi halinde garanti hakkiniz kaybolur.
DIIKKAT! Ürün Sorumluluk Yasasa gore, uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin deişirilmesi nedeniyle ve tamiratin makinererimizin yol acacal hasarlar iocn sorumluluk almadümizi ehemmiyle belirtiriz! Ayni sey kullanilan aksesuvarlar icin de -geçerlidir.
- Transport hasarlarini onlemek icin aleti gvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
- Garanti suresinin dolmasindan sonrada sizlere hizmet veririz ve muhtemelen Meister alelerinde meydana gelecek arizalari uygun fiyatlarla tamir ederiz.
Pandül stroklu oyma testeresi
MPS800-1
Nr. 5453400
Bj. 2015 · SN01001
... alttaki yönnetelige uygun olduğu aciklamir:
2006/42/EC
2004/108/EC
