BEDIENUNGSANLEITUNG MPS8001 Meister Craft

D-Pendelhub-Stichsage 6

Meister Werkzeuge GmbH

Kundenservice

Oberkamper Str. 39·Warenannahme Tor 1

D-42349 Wuppertal

Tel.: +49 (0) 202 / 24 75 04 30

+49 (0)202 / 24750431

+49 (0)202 / 24750432

Fax: +49 (0)202 / 6 98 05 88

E-Mail: [e-mail]

These Betriebsanleitung kann im PDF-Format von unserer Internetseite www.meister-werkzeuge.de heruntergeladen werden.

Abb. 4	H	P
	4-6	0-III
	5-6	0-II
	2-3	0
	3-4	0-I
	1-2	0-II
	1-6	0

1x Laser-Markierhilde
2x LED-Arbeitsleuche
3x Laser-Markierhilfe & LED-Arbeitsleuchte
4x AUS

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungitte vor der ersten Inbetriebnahme sorgfaltig lessen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nutzer muss diese Betriebsanleitung ebenfalls weitergegeben werden.

Inhalt

	Seite		Seite
1 - Lieferumfang	6	6 - Gerätespezifische Sicherheitshinweise	11
2 - Technische Informationen	6	7 - Montage und Einstellarheiten	13
3 - Bauteile	7
4 - Bestimmungsgemäßer Gebrauch	8	8 - Betrieb	14
		9 - Arbeitsweise	14
5 - Allgemeine Sicherheitshinweise	9	10 - Wartung und Umweltschutz	15
		11 - Service-Hinweise	15

1 - Lieferumfang

1 Stichsage
- Parallelanschlag
- 1 Sageblatt
1 Sechskantschlüssel
- 1 Adapter für externe Staubabsaugung
- Betriebsanleitung
- Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung 220-240 V~/50 Hz

Nennaufnahme 800 W

Hubzahl im

Leerlauf n 0=0-3000 min -1

Hub 19 mm

Schrägschnitte 2 x 0-45°

Anschlusskabel 300 cm

Laser-Markierhilfe

Laserklasse 2

Wellenlange 650 nm

Ausgangsleistung < 1 mW

Technische Änderungen vorbehalten.

ist ein eingetragenes Warenzeichen der Meister Werkzeuge GmbH Wuppertal/Germany

Lärmemission/Vibration

Lärmemission

Hand-/Armschwingungen

Sagen von Holz: a_h,B : 8,7 m/s²;

Messunsicherheit K_h,B : 1,5 m/s²

Sagen von Metallblech: a_h,M : 9,6 m/s²;

Messunsicherheit K_h,M : 1,5 m/s²

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend

EN 60745.

Der angegebene Schwingungsemissions - wert ist nach einem genormten Prüfver - fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden;

Der angegebene Schwingungsemissions - wert kann auch zu einer einleitenden Einsatzung der Aussetzung verwendet werden.

ACHTUNG! Der Schwingungs - emissionswert kann sich wah -rend der Benutzung des Elektro werk -zeugs vom Angabewert unterscheidien, abhängig von der Art und Weise wie das Werkzeug verwendet wird.

Informationen zur Vibrationsverminderung

Warning: Der tatsächliche vorhan de ne Vibrationsemissionswert während der Benutzung der Maschine kann von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen.

Dies kann von folgenden Einfluss - faktoren verursacht werden, die vor jedem bzw. während des Gebrau ches beachtet werden sollen:

• Wird das Gerät richtig verwendet
• Ist die Art des zubearbeitenden Materialskorrekt.
• Ist der Gebrauchszustand des Gerätes in Ordnung
• Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfürbung während der Betnutzung der Maschine an ihren Händen feststellen unterbrechen Sie sofort die

Arbeit. Legen Sie ausreichende Arbeits - pausen ein. Bei nicht beachten von ausreichen den Arbeitspausen, kann es zu einem Hand-Arm-Vibrationssyndromkommen.

Es sollte eine Abschätzung des Be las -tungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Ma schine erfolgen und entsprechende Arbeitspau sen ein ge-lect werden. Auf diese Weise kann der Belas tungs grad während der gesamten Arbeitszeit wesentlich gemin dert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie diese Maschine entsprechend der Anweisungen in der Betriebsanleitung.

Falls die Maschine ofters eingesetzt bzw. verwendet wird sollen den Sie sich mit Ihrem Fachhandler in Verbin dung setzten und ggf. Antivibra tions zubehor (Griffe) besorgen.

Vermeiden Sie den Einsatz von der Maschine bei Temperaturen von t = 10^ oder weniger. Machen Sie einen Arbeitsplan wodurch die Vi bra tions belastung begrenzt werden kann.

Warning: Eine gewisse Lärmbelastung durch these Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeitsen auf zugelassene und damit bestimme Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem personlichen Schutz und Schutz in der Nähbehindlicher Personen ist ein geeigneter Gehörschutz zu(TRagen.

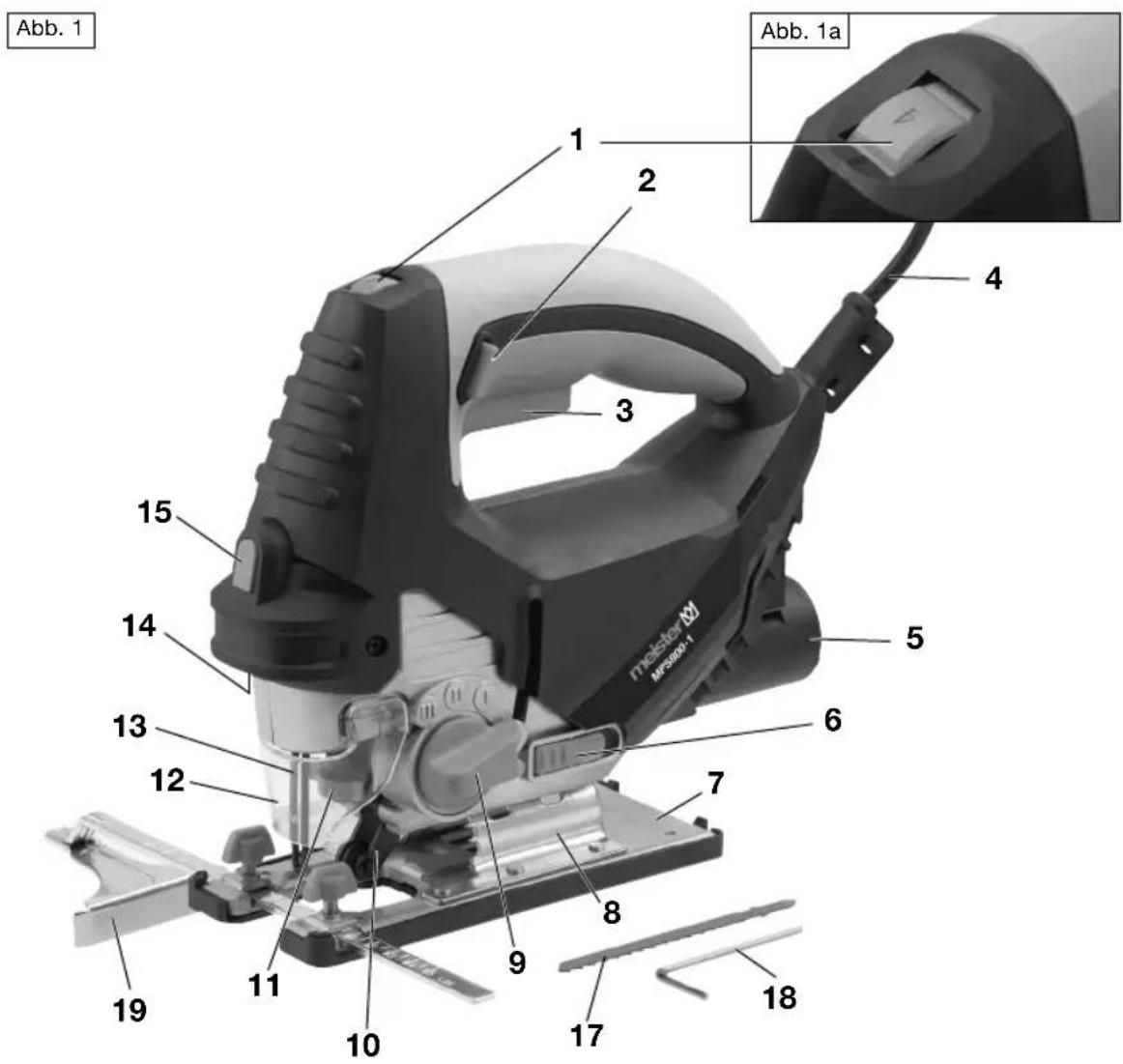

3 - Bauteile

1 Hubzahlvorwahl (Stellrad)
2 Feststellknopf
3 Ein-/Ausschalter
4 Anschlusskabel

5 Anschluss für Staubabsaugung
6 Wahlschalter für Staubblasfungtion
7 Sageschuh mit Kunststoff-Gleitplatte
8 Schnittwinkeleinstellung
9 Pendelung
10 Führungsrolle
11 Sägeblattaufnahme mit Schnell - wechsel-System
12 Schnittschutz
13 Schutzbügel
14 Laser-Markierhilfe/Laseroptik/LED-Arbeitsleuchte/Laseraustritt (Abb. 6)
15 Ein-/Ausschalter für Laser-Mar - kierhilfe und LED-Arbeitsleuche
16 Adapter für externe Staubab saugung
17 Sageblatt
18 Sechskantschlüssel
19 Parallelanschlag

4 - Bestimmungsgemäßer Gebrauch

These Stichsäge ist innerhalb der angegebenen Schnittleistungen und mit ent-sprechend geeignetem Zubehör (Herstellerangaben beachten!) zum Sagen von Holz, Metallen so wie mit speziellen Sageblättern (nicht im Lieferumfang) Keramik, Kunststoff- und Mineralfaser -platten geeignet. Alle anderen Anwen dun-gen werden ausdrücklich ausge schlossen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physi-schen, sen so rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsge maße Verwen dung" genannt sind, gelten als eine nicht bestimmungsgemäß Verwendung.

Das Gerätarf nicht zu folgenden Zwecken eingesetzt werden:

Sagen von Brennholz
- Bearbeitung von asbesthaltigem oder anderen gesundheitsgefahr den den Materialien
- Verwendung als transportables oder stationäre Gerät

EsbestehtVerletzungsgefahr.

Für alle daraus entwickelten Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantie leistung.

Restrisiken

Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewis ses Rest -risiko, das nicht ausgeschlossen werden kann. Aus der Art und Kon struktion des Gerätes kon nen die folgenden potentiel len Gefährdungen abgeleitet werden:

• Kontakt mit dem ungeschütztem Teil des Sägeblattes (Schnittverletzung)
• Kontakt mit herausschleudernden Teilen des Sägeblatts bei einem Bruch (Schnittverletzung)

Rückschlag und Herausschleudern von Werkstückteile (Stoßen)
- Verlust der Hörfindigkeit, wenn kein erforderlicher Ohrschutz verwendet während der Arbeit (Gehörverlust)
- Kontakt mit elektrischen Strom durch defectes oder angesagtes Zuleitungs - kabel, Motorgehause (elektrischer Schlag)
Gesundheitsschädliche Emissionen von Holzstäuben

Werden die in Ihrer Gebrauchsanwei sung enthaltenen Anweisungen nicht beachtet, konnen aufgrund unsach gemäß Benutzung andere Restrisi ken auftreten.

5 - Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerkzeugen

WARNING! Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitseinweise und An-weisungen können elektrischen Schlag, Brand und/oder schwere Verletzun genverursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwen -dete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel).

1 Arbeitsplatzsicherheit

a Halten Sie Ihrn Arbeitsbereich sauber und gut beleucht. Un ord - nung und unbeleuchtete Ar beits be - reiche konnen zu Unfallen fuhren.

b Arbeitsen Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dampfe ent zünden können.
c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -kung konnen Sie die Kon trolle über das Gerat verlieren.

2 ElektrischeSicherheit

a Der Anschlussstecker des Elektrowerkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeins -sam mit schutzgeerdeten Elektro -werk zeug. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektri schen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschä-digite oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

e Wenn Sie mit einem Elektro werk -zeug im Freien arbeiten, verwen den Sie nur Verlänge rungs kabel, die auch für den Außenbereich zuge-lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlän-gerungskabels ver ran gert das Risiko eines elektrischen Schla ges.

f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, ver wenden Sie einen Fehlerstrom schutz schal ter. Der Einsatz eines Fehler strom schutz -schalters ver min dert das Risiko eines elektrischen Schla ges.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei - nem Elektrowerkzeug. Benutzen Sie kein Elektro werkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika - men ten stehen. Ein Moment der Unacht samkeit beim Gebrauch des Elektro werkzeugs kann zu ernst haften Ver letzungen führen.
b Tragen Sie persönliche Schutzausrüstung und immer eine Schutz bril -le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch -feste Sicher heits schu he, Schutzhelm oder Gehor schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver- ringert das Risiko von Verlet zungen.
c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, bevor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Geräts den Finger am Schal ter

haben oder das Gerät einge schaltet an die Stromversorgung anschlie Ben, kann dies zu Un fällen führen.

d Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind - det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör per-haltung. Sorgen Sie für einen sichere-nen Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwar- te ten Situ ationen better kontrollieren.

f Tragen Sie geeignete Kleidung. Tra gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auffang einrichtungen montiert wer den kon -nen, vergewissern Sie sich, dass diese angeschlossen sind und rich -tig verwendet wer den. Verwendung einer Staubab saugung kann Gefahr -dun gen durch Staub verringern.

4 Ver wen dung und Behandlung des Elektro werkzeuges

a Überlasten Sie das Gerät nicht.
Verwenden Sie für ihre Arbeit das davon bestimmte Elektro werk zeug.
Mit dem passenden Elektro werkzeug arbeiten Sie better und sicher im angegebe nen Leits tungs bereich.
b Benutzen Sie kein Elektrowerk -zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich

nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel-lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichts maß nahme verhindert den unbeabsichtigten Start des Elektro werkzeuges.
d Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.
e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob be weg liche Teile einwandfrei funk tio nieren und nicht klemmen, ob Teile gebrochen oder so be schädigt sind, dass die Funktion des Elektrowerkzeuges been trächtigt ist. Lassen Sie beschädige Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfaltig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen.
g Verwenden Sie Elektrowerk zeug, Zubehör, Einsatzwerkzeu ge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als

die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachper so nal und nur mit Originaler satz tei len reparieren. Dadurch wird sichergestellt, dass die Si cherheit des Elektrowerkzeuges erhalten bleibt.
b Wenn ein Ersatz der Netzan schluss - leitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszufahren, um Sicherheitsgefahrendungen zu vermeiden.

6 - Gerätespezifische Sicherheitshinweise für Stichsagen

• Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborge ne Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallenen Geräte - teile unter Spannung setzen und zu einem elektrischen Schlag führen.
  Sägeblattwechsel und Einstellung des Sägeschuhs nur bei gezogene nem Netz - stecker.
• Zur Befestigung des Einstell Schlus sels an der Maschine nur die in tegrierte Halterung verwenden.
  Das Sägeblatt muss absolut fest in der Halterung arretiert sein. Zwi schen - durch festen Sitz überprü fen.

• Der Sageschuh muss sicher auf der ganzen Fläche aufliegen.

• Asbesthaltiges Materialarf nicht bearbeitetwerden.

• Holzstaube und faserhaltige Materia - lien können gesundheitsschädlich sein. Daher stets mit Staub schutz - maske und angeschlosse ner und eingeschalteter Staubab saugung arbeiten.
  In der Nähe befindliche Personen sollen den ebenfls eine Staub - schutzmaske/TRagen.
• Bei beschädigter Netzanschluss - leitung darauf die Maschine nicht weiter benutzt werden.

Sicherheitshinweise für die Laser-Markierhilde

ACHTUNG! Nicht in den LaserLichtstrahl blichen!

• Laser-Lichtstrahl nicht auf Menschen oder Tierrichten.
• Laser-Lichtstrahl nicht auf stark reflektierenden Materialien verwenden. Gefahr durch reflektie ren des Licht.
• Reparaturen an der Laser-Markierhilfe nur von Fachleuten ausfuh ren halten.
• Keine harten Gegenstände in die Laser-Optik (14) einfahren.
• Laser-Optik mit einem weichen, trockenen Pinsel reinigen.
  Das Betrachten des Laseraustrilles (14) mit optischen Instrumenten ten, wie z.B. Vergroßerungsgläsern innerhalb von 100 mm Abstand kann mit einer Augengefahrung verbunden sein.

Vorsicht - wenn andere als die be-schreibenben Bedienungs ein rich tungen benutzt werden oder andere Ver fah -rens weisen ausge führt werden, kann dies zu gefahrlicher Strahlenexposition führen.

Bedeutung der Sicherheits symbole

Betriebsanleitung lessen!

Freiwiliges Gutesiegel,geprüfte Sicherheit

Gehäuse ist doppelt schutz -iso liert

Anschluss für Staubab - saugung

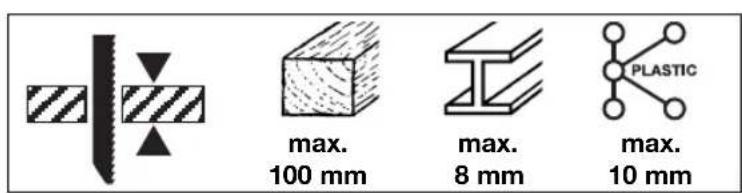

Maximal Schnitt-Tiefe in Holz

Gerat entspricht geltenden EU-Richtlinien)

Wichtig! Schutzbrille trag!

Wichtig! Gehörschutz tragen!

Wichtig! Atemschutz masketragen!

Achtung Laserstahlung. Nicht in den Strahl blicken

Nicht in den Hausmull entsor gen!

Weitere Symbole und deren Erklärung im Text dieser Anleitung.

7 - Montage und Einstellarheiten

ACHTUNG! Montage- und Ein -stell arbeiten dürfen nur bei still -stehendem Werkzeug und gezogenem Netz stecker durchge führt wer den!

Elektronische Hubzahlsteuerung/ Hubzahlvorwahr (Abb. 1a)

Zum materialgerechten Sagen kann mit dem Stellrad (1) eine ge eig ne te Hubzahl 1-6

(0-3000 min -1) eingestellt und mit dem Ein-/Ausschalter angesteuert wer den. Das Stellrad dient zugleich zur stufen losen Veränderung der Hub zahl während des Betriebes.

Sägeblattwechsel

Die Maschine verfügbar über ein Schnell -wechsel-System (11) zum werkzeug -losen Sageblattwechsel.

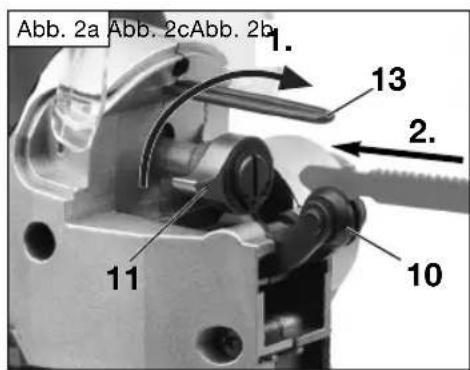

Sägeblatt einsetzen (Abb. 2a)

Schnittschutz (12) hochklappen, Hebel in Pfeilrichtung schwenken und halten. Sageblatt in die Aufnahme einsetzen und bis zum An schlag schieben. Der Rücken des Sageblatts muss damit gut in der Nut der Führungsrolle (10) liegen. Hebel los -lassen, er muss seine Aus gangsstellung einnehmen, um das Sage blatt zu arretieren. Schnittschutz herunterklappen.

ACHTUNG! Nur Säge blätter mit
Schaft gem. Abb. 2b verwenden!

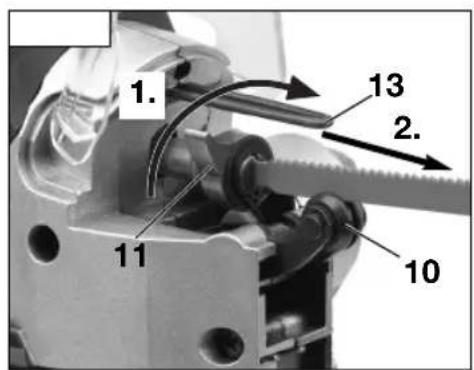

Sägeblatt entfernen (Abb. 2c)

Schnittschutz (12) hochklappen, Hebel in Pfeilrichtung schwenken. Das Sägeblatt aus der Aufnahme fühmen. Hebel los -lassen.

ACHTUNG! Verlet zungs gefahr beim Entnehmen des Sägeblatt!

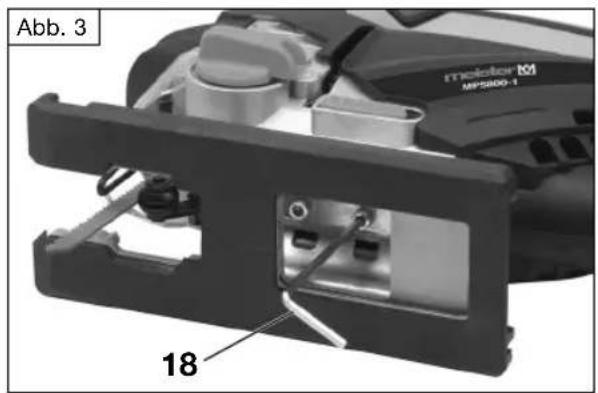

Gehrungs-/Schrägschnitte (Abb. 3)

Der Sageschuh (7) ist werk - seitig auf Mittelposition (0^) eingestellt. Zur Einstellung von

Gehrungs- und Schrag schritten die Halteschrauben des Sageschuhs mit dem Sechs kantschlüssel (18) losen (Abb. 3) und den Sageschuh nach vorn aus seiner Rastposition herausschiben. Schnittwinkel durch Abkanten nach rechts oder links einstellen (8). Die Winkel 0^ , 15^ , 30^ und 45^ sind mar-kiert, auch Zwischenwerte sind wahlbar. Halteschraube fest anziehen. Bei Winkelschnitten den Schnittschutz (12) bis zum An schlag hochklappen.

Pendelung (Abb 1+4)

Die einstellbare Pendelung (P) (9) des Sägeblattes (I für harte Materialien bis III für weiche Materialien) verbessert in Kombination mit der ma terialge rechten Hubzahl (H) die Abstim mung der Maschine auf den jeweiligen Werkstoff (Abb. 1). Gleich zeitig wird das Sägeblatt ge schon, der Spanauswurf verbessert und die Bildung von Reibungswär me stark reduziert.

Die Umschaltung der Pendelung ist auch bei laufender Maschine möglich. Empfeh lungen zur Geräteinstellung siehe Abb. 4.

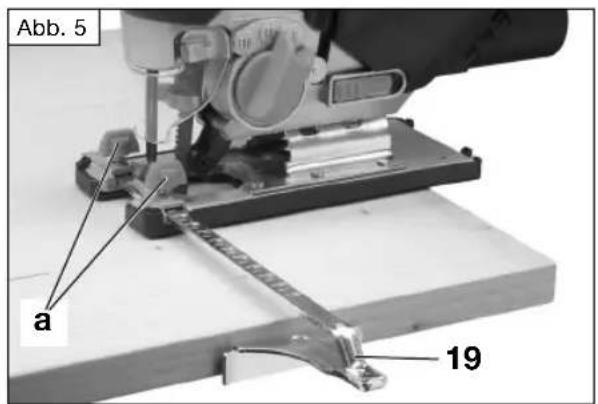

Parallel-Anschlag (Abb. 1+5)

Der mitgelieferte Parallel-Anschlag (19) (Abb. 1) wird durch die Aufnahme am Säge schuh (7) geschoben und mit zwei Schrauben (a) fixiert (Abb. 5). Der Parallel-Anschlag ermöglich parallele Schnitte entlang einer Anschlag-Kante.

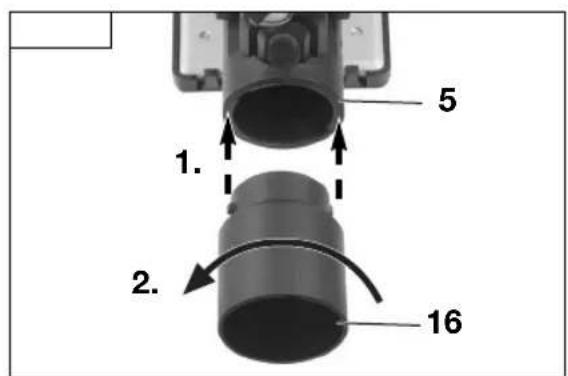

Staubabsaugung (Abb. 1)

Saugschlauch des Haushalts - staubsaugers an dem Anschluss fur Staubabsaugung (5) der Stich -

säge an schlie Ben, ggf. den beigeufigen Adapter (16) verwenden. Diesen fest in die Führungs nut der Absaugöff nung drücken und mit einer leichten Links -drehung fixieren (Abb. 1c). Der herunter -geklappte Schnitt schutz verbessert den Wirkungsgrad der Staubabsaugung.

8-Betrieb

Netzstecker an einer Steckdose an schlie Ben. Staubabsaugung ein schal ten.

• Ein: Schalter (3) drucken und festhalten.
• Aus: Schalter (3) loslassen.
• Dauerbetrieb Ein: Schalter (3) drücken und den Feststell knopf (2) betätigten und arretieren.
• Dauerbetrieb Aus: Schalter (3) drücken - Feststellknopf springt aus der Arreierung hereaus - und wieder loslassen.

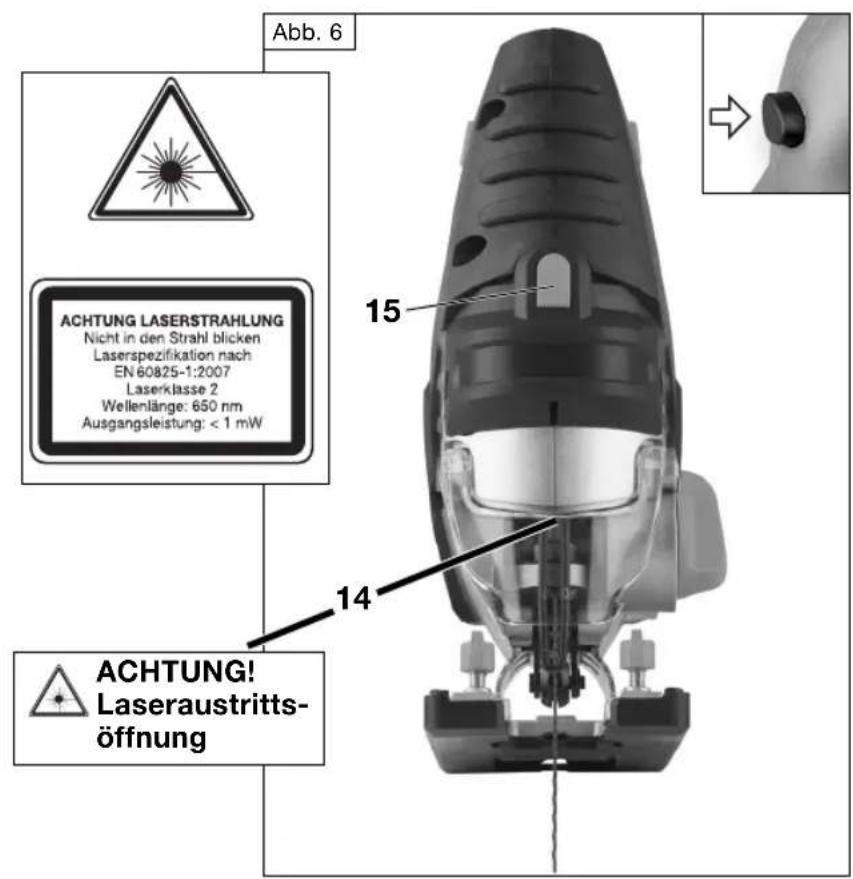

Laser-Markierhilfe (Abb. 6)

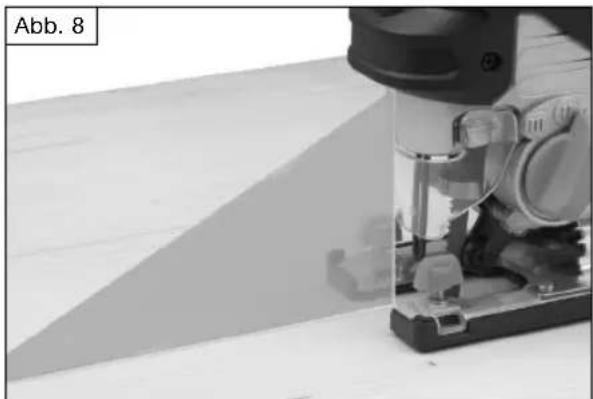

Der Lichtstrahl der Laser-Markierhilfe (14) erleichtert das Ausführren gerader Schnitte gem. Abb. 8.

a) entlang einer vorgezeichneten Schnittlinie auf dem Werkstück
b) durch Anpeilen eines markierten Fixpunktes auf dem Werkstück.

Die Reichweite des Laserstrahls beträgt je nach Umgebungslicht ca. 18 cm.

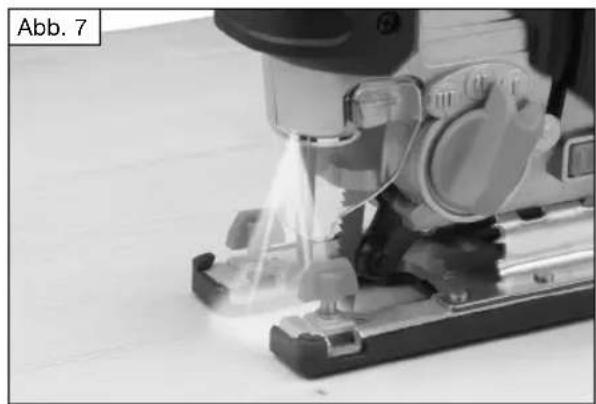

LED-Arbeitsleuchte (Abb. 7)

Der Lichtstrahl der LED-Arbeits leuchte (14) ermitteligt eine bessere Sichte und sicheres Arbeiten in dunkleren Arbeitsbereichen.

Bei Bedarf konnen diese Funktionen durch drucken des Ein-/Aus schal ters für Laser-Markierhilfe und LED-Arbeits -leuchte (15) eingeschaltet werden.

• 1 x drucken: Laser-Markierhilfe
• 2 x drucken: LED-Arbeitsleuchte
• 3 x drucken: Laser-Markierhilfe & LED-Arbeitsleuche

Ein weiteres drücken schaltet bereits Funktionen wieder aus.

Staubblasfunktion

Schieben Sie den Wahlschalter für die Staubblasfunktion (6) in Richtung Absaugöffnung, um die Funktion zu aktivieren.

In eingeschaltetem Zustand werden die Sagespane aus dem Schnittbereich geblasen.

Um die Staubblasfunktion abzuschalten, Wahlschalter nach vorne schieben.

9 - Arbeitsweise

Sagen

Keinen übermaßigen Druck auf das Schnittgut ausüben, um Erhitzung und Zerstörung des Sägeblattes zu vermei den. Dünes Schnittgut auf eine zu sätzliche Platte auflegen um Schwin gungen zu dampfen sowie zur Verbes serung des Schnitt er gebnisses.

Einfallsägen (Tauchsägen)

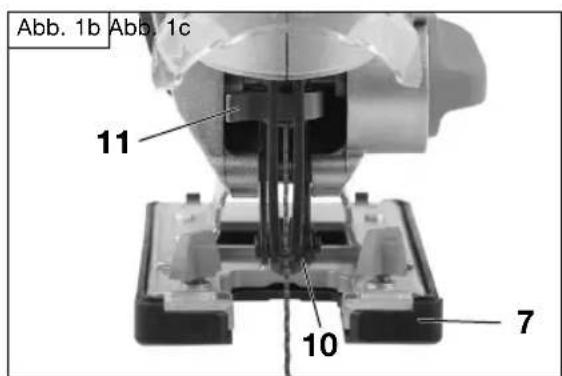

Wenn mitten in das Werkstück hinein ge - sagt werden muss und eine Lochbohrung nicht möglich ist. Pen delung (9) auf 0 stellen, Sageschuh (7) lose,

ganz zurückschieben und arretie ren.
Sägeblatt in gekippter Maschinen - position und bei eingeschalteter Maschine vor sightig auf das Werk stick gleiten halten. Sobald das Werkstück durch sagt ist, in nor maler Maschinen - position weiter arbeiten.

WICHTIGE HINWEISE BEACHTEN!

• Es dürfen nur weiche Werkstoffe im Tauchsägerverfahrens bearbeitet werden.
• Gehrungswinkel-Einstellung immer auf 0^ stellen.

10 - Wartung und Umweltschutz

Gehäuse, Belüftungsöffnungen sowie bewegliche Teile regelmäßig vom Säge -staub befrien, ggf. bei gezogenem Netzstecker mit einem feuchten Tuch abwischen. Die Führungsrolle für das Sägeblatt von Zeit zu Zeit leicht ölen.

ACKTUNG! Nicht mehr brauch -bare Elektro- und Akkugerate geho ren nicht in den Hausmull! Sie sind entsprechend der Richtlinie 2012/19/EU für Elektro- und

Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder -verwertung zu zu führen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

11 - Service-Hinweise

• Bewahren Sie Maschine, Betriebs an -leitung und ggf. Zubehor in der Original -verpackung auf. So haben Sie alle Infor -mationen und Teile stets griffbereit.
• Meister-Geräte sind weltgehend war-tungsfrei, zum Reinigen der Gehäuse genugt ein feuchtes Tuch. Zusätzliche Hinweise entnahmen Sieitte der Betriebsanleitung.
• Meister-Geräte unterliegen einer strengen Qualitätskontrolle. Soltte dennoch ein mal eine Funktionstörung auftreten, so senden Sie das Gerätitte an unsere Service-Anschrift. Die Reparatur erfolgt umgehend.
• Eine Kurzbeschreibung des Defekts ver kürzt die FehlerSuche und dadurch die Reparaturzeit. Wahrend der Garan tiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
• Sofern es sich um keine Garantie reparatur handelt, wer den wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Ge rä tes führt zum Erlöschen des Garantian - spruchs!

WICHTIG! Wir weisen aus drucklich daraufuf hin, dass wir nach dem Produkt haftungsgesetz nicht für durch unsere Geräte her vorgerufene Schäden einzu stehen haben, sofern diese durch

un sach gemäß Repa ratur verursacht oder bei einem Teileaus tausch nicht unsere Originalteile bzw. von uns freige -gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH Kunden service oder einem autori sierten Fach mann durch geführt wurde! Entsprechendes gilt für die verwen deten Zube hörteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpa cken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Reparaturen an Meister-Geräten kosten günstig ausfuhren.

2 Elektrische verilgheit

3 Veiligkeit van Personen

Meister Werkzeuge GmbH sirketinin tescilli markasidir Wuppertal/Germany

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung

Prohlášeni o konformité s ES

Für das nachstehende Erzeugnis ...

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladus tumito smurnicemi:

Angewandte harmonisierte Normen:

Wuppertal, .07.04.2015.

Ingo Heimann (M.Sc.)

Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Unterlagen.
CZ - Uschovani technické dokumentace
F - Conservation de la documentation technique
GB - Authorized person for storing the technical documentation
NL-Bewaring van de technische documenten
PL - Przechowyanie dokumentaci technicznej
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

2015/2016

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne

Zustim mung der Meister Werkzeuge GmbH

unzu laissig und strafbar.

Das gilt insbesondere für Vervielfaltigungen,

Ubersetzungen, Mikroverfilmungen und die

Ein speisung und Verarbeitung in elektronischen

Systemen.
