BEDIENUNGSANLEITUNG MKS15001 Meister Craft

5453700-Handkreiss_man 11.02.15 10:38 Seite 219

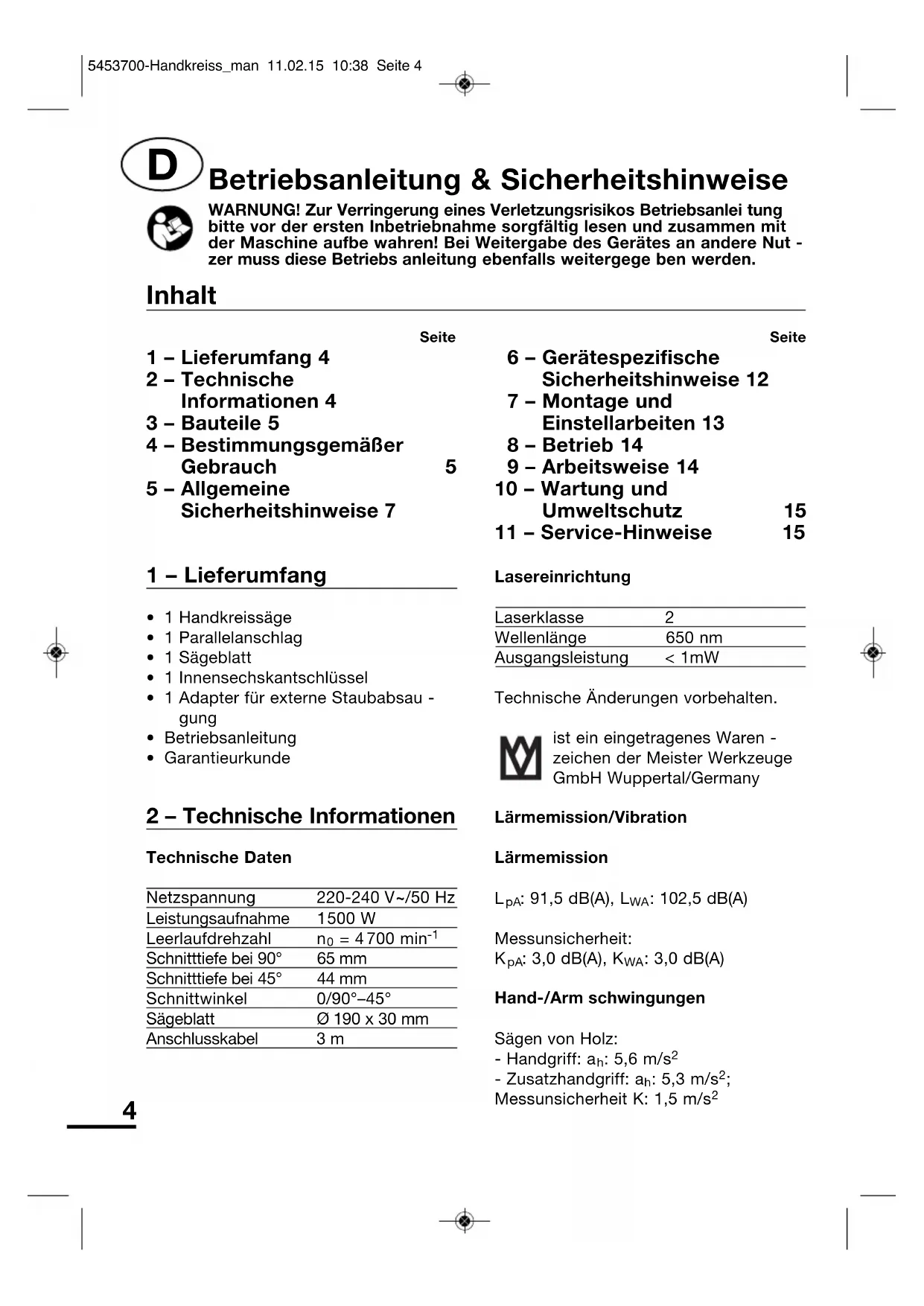

5453700-Handkreiss_man 11.02.15 10:38 Seite 3Betriebsanleitung & Sicher heits hinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden. Seite 1 – Lieferumfang 4 2 – Technische Informationen 4 3 – Bauteile 5 4 – Bestimmungsgemäßer Gebrauch 5 5 – Allgemeine Sicherheitshinweise 7 Seite 6 – Gerätespezifische Sicherheitshinweise 12 7 – Montage und Einstellarbeiten 13 8 – Betrieb 14 9 – Arbeitsweise 14 10 – Wartung und Umweltschutz 15 11 – Service-Hinweise 15 Inhalt

• 1 Handkreissäge• 1 Parallelanschlag• 1 Sägeblatt• 1 Innensechskantschlüssel• 1 Adapter für externe Staubabsau - gung
• Betriebsanleitung• Garantieurkunde 2 – Technische Informationen Technische Daten Netzspannung 220-240 V~/50 Hz Leistungsaufnahme 1500 WLeerlaufdrehzahl n = 4 700 min Schnitttiefe bei 90° 65 mmSchnitttiefe bei 45° 44 mmSchnittwinkel 0/90°–45° Sägeblatt Ø 190 x 30 mm Anschlusskabel 3 mLasereinrichtungLaserklasse 2Wellenlänge 650 nmAusgangsleistung < 1mWTechnische Änderungen vorbehalten.ist ein eingetragenes Waren -zeichen der Meister WerkzeugeGmbH Wuppertal/GermanyLärmemission/Vibration Lärmemission

: 91,5 dB(A), L : 102,5 dB(A)Messunsicherheit:

: 3,0 dB(A), K : 3,0 dB(A)Hand-/Arm schwingungenSägen von Holz:- Handgriff: a : 5,6 m/s - Zusatzhandgriff: a : 5,3 m/s

Messunsicherheit K: 1,5 m/s

5453700-Handkreiss_man 11.02.15 10:38 Seite 4Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 60745. Der angegebene Schwing ungs emis sions - wert wurde nach einem genorm ten Prüf - verfahren gemessen und kann zum Ver - gleich eines Elektro werk zeugs mit ei nem anderen verwen det werden. Der angegebene Schwingungs emissions - wert kann auch zu einer einleitenden Ein schätzung der Be einträchtigung ver - wen det werden. ACHTUNG! Der Schwingungs - emissionswert kann sich wäh rend der Benutzung des Elektro werk zeugs vom Angabewert unterschei den, ab - hängig von der Art und Weise wie das Elektro werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Be grenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispiels - weise Zeiten, in denen das Elektro - werkzeug abgeschal tet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). ACHTUNG! Eine gewisse Lärmbelästigung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie daher lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhe - zeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. ACHTUNG! Die Einwirkung von Lärm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeigneten Gehörschutz arbeiten. In der Nähe befindliche Personen sollten daher ebenfalls einen geeigneten Gehörschutz tragen. 3 – Bauteile 1 Ein-/Ausschalter Laser-Markierhilfe 2 Handgriff 2a Zusatzhandgriff 3 Laser-Markierhilfe 4 Schnittwinkel-Skala 5 Schnittwinkeleinstellung 6 Feststellschraube Parallelanschlag 7 Sägeschuh 8 Pendelschutzhaube 9 Innensechskantschraube 10 Hebel der Pendelschutzhaube 11 Anschluss für Staubabsaugung 12 Ein-/Ausschalter 13 Schnitttiefen-Skala 14 Schnitttiefeneinstellung 15 LED-Betriebsanzeige 16 Spindelarretierung (Abb. 5a) 17 Parallelanschlag 18 Adapter für externe Staubab - saugung 19 Innensechskantschlüssel 4 – Bestimmungsgemäßer Gebrauch Diese Handkreissäge darf nur im hand - ge führten Betrieb im häuslichen Bereich ver wen det werden. Sie ist mit dem mit - gelie fer ten Säge blatt für gerade Schnitte in Holz und Holz werkstoffe gemäß den Angaben in dieser Bedienungsanleitung geeignet. Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig -

5453700-Handkreiss_man 11.02.15 10:38 Seite 56 keiten oder mangels Erfahrung und/ oder mangels Wissen benutzt zu wer - den. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ACHTUNG! Durch bestimmungs - wi drige Verwendung, Ver ände - rungen am Gerät und den Gebrauch von Teilen, die nicht vom Hersteller geprüft und frei ge ge ben sind, kön nen unvorhersehbare Schä den entstehen. Nicht bestimmungsgemäßer Gebrauch Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver wendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Ver - wendung. Dieses Elektrowerkzeug ist nicht geeignet zum Fällen von Bäumen. Verwendungen, für die das Elektrowerk - zeug nicht vorgesehen ist, können Ge - fährdungen und Verletzungen verursa - chen. Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug vorgesehen ist. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. Die zulässige Drehzahl des Einsatz werk - zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. Außendurchmesser, Bohrungsdurch mes - ser und Dicke des Ein satzwerkzeugs müs sen den Maß an gaben Ihres Elektro - werkzeugs ent sprechen. Falsch bemessene Ein satzwerkzeuge können nicht aus reichend abgeschirmt oder kontrolliert werden. Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes. Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung. Restrisiken: Die Betriebsanleitung zu diesem Elektro - werkzeug enthält ausführliche Hin weise zum sicheren Arbeiten mit Elektro werk - zeugen. Dennoch birgt jedes Elektro - werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorrich - tungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht. Restrisiken können zum Beispiel sein:

• Berühren von beweglichen Teilen oder Einsatzwerkzeugen.

• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz. Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro - werkzeug ab! Entsprechende Maschi - nenkenntnis so wie umsichtiges Verhal - ten beim Arbei ten helfen bestehende Restrisiken zu minimieren. 5453700-Handkreiss_man 11.02.15 10:38 Seite 67 WARNUNG! Dieses Elektrowerk - zeug erzeugt während des Be - triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizi nische Im plantate beeinträch - tigen. Um die Gefahr von ernsthaften oder tödlichen Verletz un gen zu ver - ringern, empfehlen wir Perso nen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. 5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si - cherheitshinweise und Anwei - sun gen. Versäumnisse bei der Einhal - tung der Sicherheitshinweise und An - weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeu - ge (mit Netzkabel) und auf akku betrie be - ne Elektrowerkzeuge (ohne Netzkabel). 1 Arbeits platz si cherheit a Halten Sie Ihren Arbeitsbereich sau ber und gut beleuchtet. Un ord - nung und unbeleuchtete Arbeits be - reiche können zu Unfällen führen. b Arbeiten Sie mit dem Elektro - werkzeug nicht in explosions ge - fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c Halten Sie Kinder und andere Per - sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen - kung können Sie die Kon trolle über das Gerät verlieren. 2 Elektri sche Sicherheit a Der Anschlussstecker des Elek tro - werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen - den Sie keine Adapterste cker gemein sam mit schutzge erd e ten Elektro werk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri - schen Schlages. b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges. e Wenn Sie mit einem Elektrowerk - zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die 5453700-Handkreiss_man 11.02.15 10:38 Seite 78 auch für den Außenbereich zuge - lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlän - gerungskabels ver rin gert das Risiko eines elektrischen Schlages. f Wenn der Betrieb des Elektro - werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz - schalters vermindert das Risiko eines elektrischen Schla ges. 3 Sicher heit von Personen a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men - ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro - werkzeugs kann zu ernsthaften Ver - letzungen führen. b Tragen Sie persönliche Schutz aus - rüstung und immer eine Schutz bril - le. Das Tragen persön li cher Schut z - aus rüstung, wie Staub maske, rutsch - feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver - ringert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsich tigte lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie ßen, kann dies zu Unfällen führen. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin - det, kann zu Verletzungen führen. e Vermeiden Sie abnormale Kör per - haltung. Sorgen Sie für einen siche - ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro werkzeug in unerwar - te ten Situ ationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auf fang - einrichtungen montiert wer den kön - nen, vergewissern Sie sich, dass diese angeschlossen sind und rich - tig verwendet wer den. Verwendung einer Staubab saugung kann Gefähr - dun gen durch Staub verringern. 4 Ver wen dung und Behandlung des Elektro werkzeuges a Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk zeug. Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich. b Benutzen Sie kein Elektrowerk zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. 5453700-Handkreiss_man 11.02.15 10:38 Seite 89 c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel - lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek - tro werkzeuges. d Bewahren Sie unbenutzte Elek tro - werkzeuge außerhalb der Reich - weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele - sen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden. e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen. g Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Ar - beitsbedingungen und die auszu - führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5 Service a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparie - ren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. b Wenn die Anschlussleitung beschädigt wird, muss sie – um Ge fährdungen zu ver mei den – vom Hersteller oder seinem Kun - den dienst vertreter ersetzt werden. 6 Sicherheitshinweise für alle Sägen/Sägeverfahren a GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sä gebereich und an das Sägeblatt. Hal ten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorge - häuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden. b Greifen Sie nicht unter das Werk

stück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d Halten Sie das zu sägende Werk - stück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Auf - nah me. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Säge - blattes oder Verlust der Kontrolle zu minimieren. 5453700-Handkreiss_man 11.02.15 10:38 Seite 910 e Fassen Sie das Elektrowerkzeug nur an den Isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführen - den Leitung setzt auch die Metallteile des Elektro werkzeugs unter Span - nung und führt zu einem elektrischen Schlag. f Verwenden Sie beim Längs schnei - den Immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g Verwenden Sie Immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterleg - scheiben oder -Schrauben. Die Säge blatt-Unterlegscheiben und - Schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leis - tung und Betriebssicherheit. 7 Weitere Sicherheitshinweise für alle Sägen Rückschlag-Ursachen und Vermeidung eines Rückschlags:

• Ein Rückschlag ist die plötzliche Re - ak tion infolge eines hakenden, klem - menden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Rich - tung der Bedienperson bewegt.

• Wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Mo - tor kraft schlägt die Säge in Richtung der Bedienperson zurück.

• Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt he - rausbewegt und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist das Ergebnis falscher und/oder ungeeigneter Anwendung der Säge. Er kann durch geeignete Vor - sichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a Halten Sie die Säge mit beiden Hän den fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen kön - nen. Halten Sie sich Immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper brin - gen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeig - nete Vorsichtsmaßnahmen die Rück - schlagkräfte beherrschen. b Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schal - ten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sä - ge blatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Er - mitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. 5453700-Handkreiss_man 11.02.15 10:38 Seite 1011 c Wenn Sie eine Säge, die im Werk - stück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück herausbewegen oder einen Rück - schlag verursachen, wenn die Säge erneut gestartet wird. d Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durch - biegen. Platten müssen auf beiden Seiten abgestützt werden, sowohl in Nähe des Sägespalts als auch an der Kante. e Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Säge - blätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. f Ziehen Sie vor dem Sägen die Schnitt tiefen- und Schnitt winkel - einstellungen fest. Wenn sich wäh - rend des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g Seien Sie besonders vorsichtig beim Sägen von „Tauchschnitten“ in bestehende Wände oder andere nicht einseh bare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in ver borgene Objekte blockieren und einen Rückschlag verursachen. 8 Sicherheitshinweise für Handkreis - sägen Funktion der unteren Schutzhaube a Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwand - frei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutz - haube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückzieh - hebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnitt - winkeln und -tiefen weder Sägeblatt noch andere Teile berührt. b Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Säge vor dem Ge - brauch warten, wenn untere Schutz haube und Feder nicht ein - wandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäu - fungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c Öffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnit ten wie „Tauch- und Winkel - schnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückzieh - hebel und lassen Sie diesen los, sobald das Sägeblatt in das Werk - stück eintaucht. Bei allen anderen Sägearbeiten soll die untere Schutz - haube automatisch arbeiten. d Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt. Ein unge schütztes, nachlaufendes Sägeblatt bewegt die 5453700-Handkreiss_man 11.02.15 10:38 Seite 11Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. 6 – Gerätespezifische Sicherheitshinweise

• Sägeblätter aus hochlegiertem Schnell - schnitt-Stahl (HSS-Stahl) dür fen nicht verwendet werden.

• Es dürfen nur Sägeblätter nach EN 847-1 mit dieser Säge ver- wendet werden.

• Sägeblätter, die den in dieser Ge - brauchsanweisung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden.

• Es ist sicherzustellen, dass alle be - weg lichen Teile des Sägeblatt schut - zes ohne Klemmen funktio nieren.

• Nur scharfe Sägeblätter und geeig- ne tes Zubehör verwenden.

• Niemals Schleifscheiben in der Säge verwenden.

• Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.

• Verwenden Sie keine Flansche/ Flanschmuttern, deren Bohrung größer oder kleiner ist, als diejenige des Sägeblattes.

• Das Sägeblatt darf nicht von Hand gebremst werden.

• Die Maschine nicht im stationären Betrieb einsetzen.

• Beim Sägen Staubschutzmaske und Schutzbrille anlegen.

• Verwenden Sie nur Sägeblätter mit Durchmessern entsprechend den Aufschriften auf der Säge.

• Verwenden Sie nur empfohlene Sägeblätter. Sicherheitshinweise für die Laser- Markierhilfe

• Vorsicht! Wenn andere, als die in der Be triebsanleitung beschriebenen Be - die nungs- und Justiereinrichtungen ver wen det oder andere Verfahrens - wei sen aus geführt werden, kann dies zu gefähr licher Strahlungseinwirkung führen.

• Das Elektrowerkzeug wird mit Warn - schildern ausgeliefert, deren Anbrin - gung der Abb. 1 auf Seite 2 zu ent - nehmen ist.

• Nicht in den Laserstrahl blicken. Das Betrachten des Laserausganges mit optischen Instrumenten (z.B. Lupen und Mikroskopen) kann innnerhalb von 100 mm Abstand mit einer Au - gengefährdung verbunden sein.

• Laser-Lichtstrahl nicht auf Mensch oder Tier richten.

• Laser-Lichtstrahl nicht auf stark re - flektierenden Materialien verwenden. Gefahr durch reflektierendes Licht.

• Reparaturen an der Laser-Markierhilfe nur von Fachleuten ausführen lassen.

• Keine harten Gegenstände in die Laser-Optik (3) einführen.

• Laser-Optik mit einem weichen, tro - ckenen Pinsel reinigen.

5453700-Handkreiss_man 11.02.15 10:38 Seite 12Bedeutung der Symbole Betriebsanleitung lesen! Freiwilliges Gütesiegel „geprüfte Sicherheit“ Gehäuse ist doppelt schutz - iso liert Gerät entspricht geltenden EU-Richtlinien) Wichtig! Schutzbrille tragen! Wichtig! Gehörschutz tragen! Wichtig! Atemschutzmaske tragen! Achtung Laserstahlung. Nicht in den Strahl blicken (Laserklasse 2) Nicht in den Hausmüll entsorgen!

Leerlaufdrehzahl pro Minute ohne Belastung Ø: 190 mm Zulässiger Sägeblatt-Durch - messer Weitere Symbole und deren Erklärung im Text dieser Anleitung. 7 – Montage und Einstellarbeiten ACHTUNG! Vor allen Montage- und Einstellarbeiten Stillstand des Werkzeugs abwarten und den Netz - stecker aus der Steckdose ziehen. Parallelschnitt (Abb. 2)

1. Feststellschraube (6) lösen.

2. Parallelanschlag (17) lt. Skala ein -

stellen, auf Sägeblattbreite achten.

3. Feststellschraube (6) wieder

festziehen. ACHTUNG! Probeschnitt mit einem Abfallholz durchführen. Kerbe A – senkrechter Schnitt 90° Kerbe B – schräger Schnitt 45° Schnittiefe einstellen (Abb. 3)

1. Feststellhebel der Schnitttiefen -

einstellung (14) lösen.

2. Sägeschuh (7) nach unten schwen ken.

3. Schnitttiefe nach Skala (13) einstellen.

Zahn spitze muss ca. 2 mm aus dem Holz heraus ragen.

4. Feststellhebel (14) wieder festziehen.

Sägeschuh verstellen (Winkelschnitt) (Abb. 4)

1. Die Feststellschraube der Schnitt -

winkeleinstellung (5) lösen.

2. Sägeschuh auf der Schnittwinkel-

Skala (4) auf gewünschte Gradzahl einstellen 0/90°– 45°.

3. Feststellschraube fest anziehen.

5453700-Handkreiss_man 11.02.15 10:38 Seite 1314 Sägeblatt wechseln (Abb. 5a + b)

1. Schnitttiefe auf den kleinsten Wert

2. Pendelschutzhaube (8), mit Hilfe des

Hebels (10) bis zum An schlag hoch - schieben, festhalten und gleich zeitig die Sägespindelarre tierung (16) drücken und festhalten.

3. Mit dem Innensechskantschlüssel (19),

die Innensechskantschraube (9) ent ge - gen dem Uhrzeigersinn lösen und den Flansch abnehmen.

4. Sägeblatt nach unten abnehmen und

ersetzen. Die Zahnung muss in Säge - richtung zeigen! Abmessungen be - achten! ACHTUNG! Die Pfeilmarkierun - gen auf Sägeblatt und Säge - blattab deckung müssen überein - stimmen!

5. Sägeblatt mit Flansch und Sechskant -

schraube befestigen. 8 – Betrieb (Abb. 6 + 7) Die LED-Betriebsanzeige (15) leuchtet grün, sobald die Maschine mit der Netz - spannung gekoppelt ist. Die Maschine ist betriebsbereit. Ein-/Ausschalten Die Maschine verfügt über eine Zwei- Knopf-Sicherheitsschaltung: Die Ma - schi ne kann nur in Betrieb genommen wer den, wenn der Hand griff fest um - schlos sen ist und beide Knöpfe ge - drückt wer den. Bei Loslassen des Hand - griffs schal tet die Maschine automatisch ab, sodass unbe absichtigter Lauf nicht möglich ist. ACHTUNG! Maschine vor dem Kontakt mit dem Werkstück einschalten! 9 – Arbeitsweise

• Die Pendelschutzhaube wird vom Werkstück automatisch zurückge - schoben.

• Mit der Kreissäge leicht und gleich - mäßig vorrücken.

• Das herabfallende Werkstück sollte sich auf der rechten Seite der Kreis - säge befinden, damit der breite Teil des Auflage ti sches auf seiner ganzen Flä - che auf liegt. Laser-Markierhilfe (3) Der Lichtstrahl der Laser-Markierhilfe er leichtert das Ausführen gerader Schnitte a) entlang einer vorgezeichneten Schnitt linie auf dem Werkstück b) durch Anpeilen eines markierten Fix - punktes auf dem Werkstück. Die Reichweite des Laserstrahls be trägt je nach Umgebungslicht ca. 65 cm. Die Laser-Markierhilfe wird mit dem Ein-/Aus schalter (1) bei Bedarf zu- und aus ge schaltet. Staubabsaugung Über den Staubsaugeran- schluss (11) ist die Staubab - saugung mittels Staubsauger möglich. Das Ein atmen von Schleif stäu - ben ist ge sund heitsschädlich, daher grundsätz lich mit eingeschalteter Staub - absau gung arbei ten. Gegebenenfalls 5453700-Handkreiss_man 11.02.15 10:38 Seite 1415 den mitgelieferten Adapter (18) ver - wenden, um einen handelsüblichen Saugschlauch anzuschließen. 10 – Wartung und Umweltschutz

• Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

• Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Die Pendelschutzhaube muss sich immer frei bewegen und selbsttätig schließen können. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber. Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. Nicht beschichtete Sägeblatter können durch eine dünne Schicht säurefreies Öl vor Korrosionsansatz geschützt werden. Entfernen Sie vor dem Sägen das Öl wieder, da das Holz sonst fleckig werden kann. Harz- oder Leimreste auf dem Sägeblatt beeinträchtigen die Schnittqualität. Reinigen Sie deshalb Sägeblatter gleich nach dem Gebrauch. ACHTUNG! Nicht mehr brauchbare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent - sprechend der Richtlinie 2012/19/EU für Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um - welt- und fachgerechten Wiederverwertung zuzu - führen. Bitte führen Sie nicht mehr brauchba - re Elektrogeräte einer örtlichen Sam - mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung. 11 – Service-Hinweise

• Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Ori - ginal verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• Meister-Geräte sind weitgehend war - tung s frei, zum Reinigen der Ge häu se ge nügt ein feuchtes Tuch. Zusätz liche Hinweise entnehmen Sie bitte der Betriebs an leitung.

• Meister-Geräte unterliegen einer stren - gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tions stö rung auf treten, so senden Sie das Gerät bitte an unsere Service-Anschrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts verkürzt die Fehlersuche und Repa - raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie- Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere - paratur handelt, werden wir Ihnen die Reparaturkosten in Rechnung stellen. WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean - spruchs! WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch 5453700-Handkreiss_man 11.02.15 10:38 Seite 1516 unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei - gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport - schäden das Gerät sicher verpacken oder die Original verpackung verwen - den.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even - tuelle Repa ra turen an Meister-Geräten kosten günstig ausführen. 5453700-Handkreiss_man 11.02.15 10:38 Seite 1617 1 – Rozsah dodávky

5453700-Handkreiss_man 11.02.15 10:38 Seite 651 – Zakres dostawy

5453700-Handkreiss_man 11.02.15 10:38 Seite 90Service Meister Werkzeuge GmbH Kundenservice Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal Tel.: +49 (0) 202 / 24 75 04 30 +49 (0) 202 / 24 75 04 31 +49 (0) 202 / 24 75 04 32 Fax: +49 (0)202 / 6 98 05 88 E-Mail: [e-mail] Diese Betriebsanleitung kann im PDF-Format von unserer Internet seite www.meister-werkzeuge.de heruntergeladen werden.

Ingo Heimann (M.Sc.) Technische Leitung/Produktentwicklung Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal D - Autorisierte Person zur Aufbewahrung der technischen Unterlagen.

5453700-Handkreiss_man 11.02.15 10:38 Seite 93© Copyright Nachdruck oder Vervielfältigung – auch aus - zugs weise – nur mit Genehmigung der Meister Werkzeuge GmbH Oberkamper Str. 37– 39 D-42349 Wuppertal Germany 2015/2016 Diese Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen. 5453700-Handkreiss_man 11.02.15 10:38 Seite 94
