BEDIENUNGSANLEITUNG KS1200M Meister Craft

10b 5403520-Handkreiss_man 06.02.15 13:34 Seite 2A

10a Abb. 5 Abb. 6 10b 5403520-Handkreiss_man 06.02.15 13:34 Seite 31 – Lieferumfang

• 1 Handkreissäge• 1 Parallelanschlag• 1 Sägeblatt• 1 Adapter für externe Staubabsaugung• 2 Einstellschlüssel• Betriebsanleitung• Garantieurkunde 2 – Technische Informationen Technische DatenNetzspannung 230-240 V~/50 HzLeistungsaufnahme 1200 WLeerlaufdrehzahl n = 4800 min Schnitt-Tiefe bei 0°/90° max. 55 mmSchnitt-Tiefe bei 0°/45° max. 38 mmSägeblatt max. Ø 160 x 20 mmStammblattdicke/Zahnbreite 1,4/2,0 mmTechnische Änderungen vorbehalten.Lärmemission/Vibration Lärmemission

: 109,83 dB(A)Messunsicherheit:

Zusatzhandgriff: a h,w : 2,64 m/s²Messunsicherheit K: 1,5 m/s

Geräusch-/VibrationsinformationMesswerte ermittelt entsprechendEN 60745-1, EN 60745-2-5.Der angege bene Schwing ungs emis -sions wert wurde nach einem ge normten

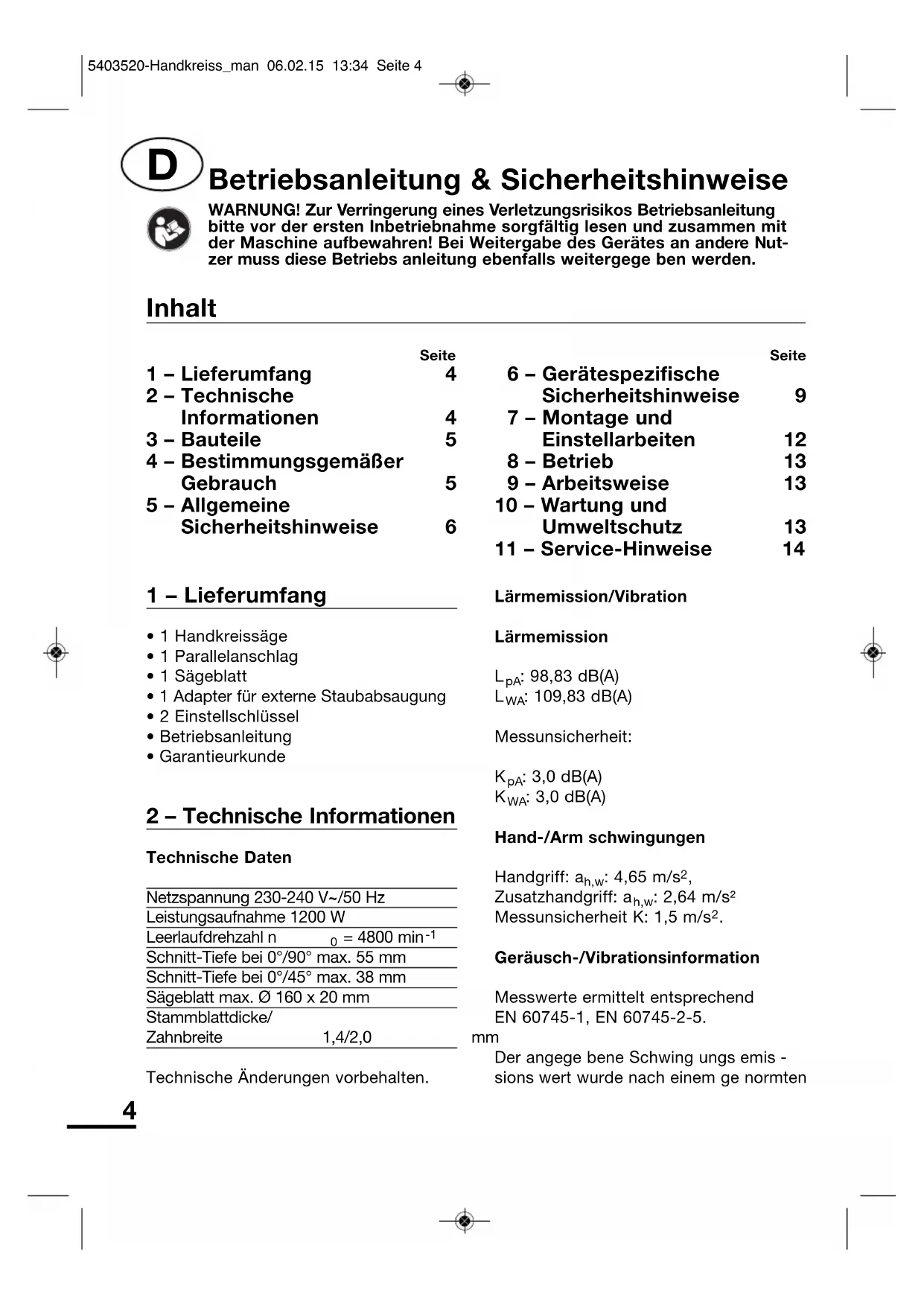

Betriebsanleitung & Sicher heits hinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut - zer muss diese Betriebs anleitung ebenfalls weitergege ben werden. Seite 1 – Lieferumfang 4 2 – Technische Informationen 4 3 – Bauteile 5 4 – Bestimmungsgemäßer Gebrauch 5 5 – Allgemeine Sicherheitshinweise 6 Seite 6 – Gerätespezifische Sicherheitshinweise 9 7 – Montage und Einstellarbeiten 12 8 – Betrieb 13 9 – Arbeitsweise 13 10 – Wartung und Umweltschutz 13 11 – Service-Hinweise 14 Inhalt 5403520-Handkreiss_man 06.02.15 13:34 Seite 45 Prüf verfahren gemessen und kann zum Ver gleich eines Elektro werkz eugs mit einem anderen verwen det werden. Der angegebene Schwingungs emissions - wert kann auch zu einer einleitenden Ein schätzung der Be einträchtigung ver - wen det werden. ACHTUNG! Der Schwingungs - emissionswert kann sich wäh rend der Benutzung des Elektro werk zeugs vom Angabewert unterschei den, ab - hängig von der Art und Weise wie das Elektro werkzeug verwendet wird. Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden. Hierbei erfolgt die Einschät - zung der Be ein trächtigung unter Be rücksichtigung der tatsächlichen Nut zungsbedingungen. (Dabei sind alle Anteile des Betriebs zyklus zu berück sichtigen, d. h. auch Zei ten, in welchen das Elektro werkzeug ab - geschal tet ist und solche, in welchen es zwar ein ge schal tet ist, aber ohne Belastung läuft.) ACHTUNG! Eine gewisse Lärmbelästigung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie daher lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhe - zeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. ACHTUNG! Die Einwirkung von Lärm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeigneten Gehörschutz arbeiten. In der Nähe befindliche Personen sollten daher ebenfalls einen geeigneten Gehörschutz tragen. 3 – Bauteile 1 Handgriff 2 Schnittwinkeleinstellung 3 Sägetisch 4 Feststellschraube Parallelanschlag 5 Pendelschutzhaube 6 Flansch 7 Sechskantschraube 8 Anschluss für Staubabsaugung 9 Schnitttiefeneinstellung 10a Ein-/Ausschalter 10b Einschaltsicherung 11 Parallelanschlag 12 Flanschschlüssel 13 Stiftschlüssel 14 Adapter für externe Staubab - saugung 4 – Bestimmungsgemäßer Gebrauch Diese Handkreissäge darf nur im hand ge - führten Betrieb im häuslichen Bereich ver - wen det werden. Sie ist mit dem mitgelie fer - ten Säge blatt für gerade Schnitte in Holz und Holz werkstoffe gemäß den Angaben in dieser Bedienungsanleitung geeignet. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt. 5403520-Handkreiss_man 06.02.15 13:34 Seite 56 Nicht bestimmungsgemäßer Gebrauch Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver wen - dung“ genannt sind, gelten als eine nicht bestimmungsgemäße Verwendung. Verwendungen, für die das Elektro werk - zeug nicht vorgesehen ist, können Ge - fähr dungen und Verletzungen ver ursa - chen. Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug vorgesehen ist. Außendurchmesser, Bohrungsdurch mes - ser und Dicke des Einsatzwerkzeugs müs sen den Maßangaben Ihres Elektro - werkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes. Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung. Restrisiken: Die Betriebsanleitung zu diesem Elektro - werkzeug enthält ausführliche Hin weise zum sicheren Arbeiten mit Elektro werk - zeugen. Dennoch birgt jedes Elektro - werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorrich - tungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht. Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.

• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz. Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro - werkzeug ab! Entsprechende Maschi - nenkenntnis so wie umsichtiges Verhal - ten beim Arbei ten helfen bestehende Restrisiken zu minimieren. WARNUNG! Dieses Elektrowerk - zeug erzeugt während des Be - triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive me - dizi nische Im plantate beeinträch tigen. Um die Gefahr von ernsthaften oder tödlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit medizini - schen Implantaten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerk - zeug bedient wird. 5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si - cherheitshinweise und Anwei - sun gen. Versäumnisse bei der Einhal - tung der Sicherheitshinweise und An - weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. 5403520-Handkreiss_man 06.02.15 13:34 Seite 67 Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel). 1 Arbeits platz si cherheit a Halten Sie Ihren Arbeitsbereich sau ber und gut beleuchtet. Un ord - nung und unbeleuchtete Arbeits be - reiche können zu Unfällen führen. b Arbeiten Sie mit dem Elektro - werkzeug nicht in explosions ge - fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c Halten Sie Kinder und andere Per - sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen - kung können Sie die Kon trolle über das Gerät verlieren. 2 Elektri sche Sicherheit a Der Anschlussstecker des Elek tro - werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemein - sam mit schutzge erd e ten Elektro - werk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri schen Schlages. b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä

digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges. e Wenn Sie mit einem Elektrowerk - zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge - lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlän gerungskabels ver rin gert das Risiko eines elektrischen Schlages. f Wenn der Betrieb des Elektro - werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal - ter. Der Einsatz eines Fehler strom - schutz schalters vermindert das Risiko eines elektrischen Schla ges. 3 Sicher heit von Personen a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men ten stehen. Ein Moment der Unacht samkeit beim Gebrauch des Elektro werkzeugs kann zu ernsthaften Ver letzungen führen. b Tragen Sie persönliche Schutz aus - rüstung und immer eine Schutz bril - le. Das Tragen persön li cher Schut z - 5403520-Handkreiss_man 06.02.15 13:34 Seite 78 aus rüstung, wie Staub maske, rutsch - feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver - ringert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsich - tigte lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie ßen, kann dies zu Unfällen führen. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin - det, kann zu Verletzungen führen. e Vermeiden Sie abnormale Kör per - haltung. Sorgen Sie für einen siche - ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro werkzeug in unerwar te - ten Situ ationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tra gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auf fang - einrichtungen montiert wer den kön - nen, vergewissern Sie sich, dass diese angeschlossen sind und rich - tig verwendet wer den. Verwendung einer Staubab saugung kann Gefähr - dun gen durch Staub verringern. 4 Ver wen dung und Behandlung des Elektro werkzeuges a Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk - zeug. Mit dem passenden Elektro - werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs - bereich. b Benutzen Sie kein Elektrowerk

zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss re- pariert werden. c Ziehen Sie den Stecker aus der Steck dose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel - lun gen vornehmen, Zube hörteile wech seln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbe absich tig ten Start des Elek - tro werkzeuges. d Bewahren Sie unbenutzte Elek tro - werkzeuge außerhalb der Reich - weite von Kindern auf. Lassen Sie Personen das Gerät nicht benut zen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele - sen haben. Elektrowerkzeuge sind ge - fährlich, wenn Sie von unerfah renen Personen benutzt werden. e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. 5403520-Handkreiss_man 06.02.15 13:34 Seite 89 f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen. g Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Ar - beitsbedingungen und die auszu - führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5 Service a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparie - ren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. 6 – Gerätespezifische Sicherheitshinweise Sicherheitshinweise für alle Sägen/ Sägeverfahren a) GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zu - satz griff oder das Motor gehäuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden. b) Greifen Sie nicht unter das Werk - stück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe un - ter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werk - stück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werk - stück gut zu befestigen, um die Ge - fahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. e) Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführen - den Leitung setzt auch die Metall - teile des Elektrowerkzeugs unter Spannung und führt zu einem elek - trischen Schlag. f) Verwenden Sie beim Längsschnei - den immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit pas sender Aufnahmebohrung (z. B. sternförmig oder rund). Sä - ge blätter, die nicht zu den Montage - teilen der Säge passen, laufen un - rund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädig - te oder falsche Sägeblatt-Unter - leg scheiben oder -Schrauben. Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leis - tung und Betriebssicherheit. 5403520-Handkreiss_man 06.02.15 13:34 Seite 910 Weitere Sicherheitshinweise für alle Sägen Rückschlag – Ursachen und ent - sprechende Sicherheitshinweise Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausge- richteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt; - wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück; - wird das Sägeblatt im Sägeschnitt ver - dreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblatt - kante in der Oberfläche des Werk - stücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt heraus - bewegt und die Säge in Richtung der Bedienperson zu rückspringt. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rück - schlag kann die Kreissäge rückwärts springen, jedoch kann die Bedien - person durch geeignete Vorsichts - maßnahmen die Rückschlagkräfte beherrschen. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rück - schlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Säge - blatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigenge - wicht durchbiegen. Platten müssen auf beiden Seiten abgestützt wer - den, sowohl in Nähe des Sägespalts als auch an der Kante. e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. f) Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkel - ein stellungen fest. Wenn sich während des Sägens die Einstellun - gen verän dern, kann sich das Säge - 5403520-Handkreiss_man 06.02.15 13:34 Seite 1011 blatt verklem men und ein Rück - schlag auftreten. g) Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen. Funktion der unteren Schutzhaube a) Überprüfen Sie vor jeder Benut - zung, ob die untere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die unte re Schutzhaube nicht frei beweg lich ist und sich nicht sofort schließt. Klemmen oder binden Sie die unte - re Schutzhaube niemals in geöffne - ter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwinkeln und - tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie die Funktion der Feder für die untere Schutzhau- be. Lassen Sie die Säge vor dem Ge brauch warten, wenn untere Schutz haube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c) Öffnen Sie die untere Schutz- haube von Hand nur bei beson - deren Schnitten, wie „Tauch- und Winkelschnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückziehhebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eintaucht. Bei al- len anderen Sägearbeiten soll die untere Schutzhaube automatisch arbeiten. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt. Ein unge - schütztes, nachlaufendes Säge- blatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. Ergänzende Hinweise a) Verwenden Sie keine Schleifschei - ben! b) Nur Sägeblätter mit Durchmessern entsprechend den Aufschriften auf der Säge verwenden. c) Beachten Sie die Anweisung zur richtigen Benutzung der Staubauf - fangeinrichtung. d) Tragen Sie immer eine Staubschutz - maske. e) Verwenden Sie nur empfohlene Sägeblätter. f) Tragen Sie immer Gehörschutz. g) Prüfen Sie vor Gebrauch immer die Funktion der Schutzhaube.

• Sägeblätter aus hochlegiertem Schnell schnitt-Stahl (HSS-Stahl) dür - fen nicht verwendet werden.

• Sägeblätter, die den in dieser Ge - brauchsanweisung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden. 5403520-Handkreiss_man 06.02.15 13:34 Seite 11• Es ist sicherzustellen, dass alle be weg lichen Teile des Sägeblatt - schut zes ohne Klemmen funktio - nieren.

• Nur scharfe Sägeblätter und geeig- ne tes Zubehör verwenden.

• Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.

• Verwenden Sie keine Flansche/ Flanschmuttern, deren Bohrung größer oder kleiner ist, als diejenige des Sägeblattes.

• Das Sägeblatt darf nicht von Hand gebremst werden.

• Die Maschine nicht im stationären Betrieb einsetzen.

• Wenn die Anschlussleitung beschädigt wird, muss sie – um Ge fährdungen zu ver mei den – vom Hersteller oder seinem Kun- den dienst vertreter ersetzt werden. Sicherheitskennzeichnung Die Symbole auf dem Gehäuse haben folgende Bedeutung: Nicht in den Hausmüll entsor gen! Wichtig! Gebrauchsan - weisung beachten! Freiwilliges Gütesiegel „geprüfte Sicherheit“ CE-Zeichen (Konformität mit eu ropäischen Sicherheits - normen) Gehäuse ist doppelt schutziso liert Tragen Sie eine Schutz - brille. Tragen Sie Gehör schutz. 7 – Montage und Einstellarbeiten Parallelschnitt (Abb. 2)

1. Feststellschraube (4) lösen

2. Parallelanschlag (11) lt. Skala

einstellen, auf Sägeblattbreite achten ACHTUNG! Probeschnitt mit einem Abfallholz durchführen. Kerbe A – senkrechter Schnitt 90° Kerbe B – schräger Schnitt 45° Schnittiefe (Abb. 3)

1. Die Schraube der Schnitttiefen -

einstellung (9) lösen.

2. Sägetisch (3) nach unten schwenken.

3. Schnitttiefe nach Skala einstellen.

Zahn spitze muss ca. 2 mm aus dem Holz heraus ragen.

4. Die Schraube der Schnitttiefen -

einstellung (9) fest anziehen. Sägetisch verstellen (Winkelschnitt) (Abb. 4)

1. Die Schraube der Schnittwinkel -

einstellung (2) lösen.

5403520-Handkreiss_man 06.02.15 13:34 Seite 1213

2. Sägetisch (3) auf gewünschte Grad -

zahl einstellen 0 – 45°.

3. Die Schraube der Schnittwinkel ein -

stellung (2) fest anziehen. Sägeblatt wechseln (Abb. 5)

1. Pendelschutzhaube (5) öffnen und

2. Die Flansche (6) mit dem Flansch -

schlüs sel (12) festhalten.

3. Sechskantschraube (7) mit dem Stift -

schlüs sel (13) entgegen dem Uhr zei - ger sinn lösen.

4. Flansche und Sägeblatt nach unten

5. Flansche reinigen, neues Sägeblatt

einsetzen. Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube).

6. Sechskantschraube im Uhrzeigersinn

anziehen, auf Rundlauf achten. 8 – Betrieb Ein-/Ausschalten (Abb. 6) Die Maschine verfügt über eine Zwei- Knopf-Sicherheitsschaltung: Die Ma - schine kann nur in Betrieb genom men werden, wenn der Hand griff (1) fest um - schlossen ist und die Einschalt sicherung (10b) und der Ein-/Aus schalter (10a) gleichzeitig gedrückt werden. Bei Loslassen des Hand griffs schaltet die Maschine auto matisch ab, sodass unbeabsichtigter Lauf nicht möglich ist. 9 – Arbeitsweise

• Die Pendelschutzhaube wird vom Werkstück automatisch zurückge - schoben.

• Mit der Kreissäge leicht und gleich - mäßig vorrücken.

• Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflage ti sches auf seiner ganzen Fläche auf liegt. Staubabsaugung (8) Über den Staubsaugeranschluss ist die Staubabsaugung mittels Staubsauger möglich. Ggf. den Adapter für die externe Staubabsaugung (14) verwenden. Das Ein atmen von Schleif - stäu ben ist ge sund heitsschädlich, daher grundsätz lich mit eingeschalteter Staub - absau gung arbei ten. 10 – Wartung und Umweltschutz Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen. ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent spre - chend der Richt linie 2012/19/EU für Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um - welt- und fach gerech ten Wieder verwer tung zu zu - führen. 5403520-Handkreiss_man 06.02.15 13:34 Seite 1314 Bitte führen Sie nicht mehr brauchba - re Elektrogeräte einer örtlichen Sam - mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung. 11 – Service-Hinweise

• Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• Meister-Geräte sind weitgehend war - tung s frei, zum Reinigen der Ge häu se ge nügt ein feuchtes Tuch.

• Meister-Geräte unterliegen einer stren - gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tions störung auftreten, so sen den Sie das Gerät bitte an unse - re Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa - raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie- Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere - paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen. WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean - spruchs! WICHTIG! Wir weisen ausdrück - lich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaus - tausch nicht unsere Originalteile bzw. von uns frei ge gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH, Kunden - service oder einem autorisierten Fachmann durch geführt wurde! Entsprech endes gilt für die ver - wendeten Zubehörteile.

• Zur Vermeidung von Transport schä - den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even - tuelle Repa ra turen an Meister- Geräten kosten günstig ausführen. 5403520-Handkreiss_man 06.02.15 13:34 Seite 1415 1 – Rozsah dodávky
