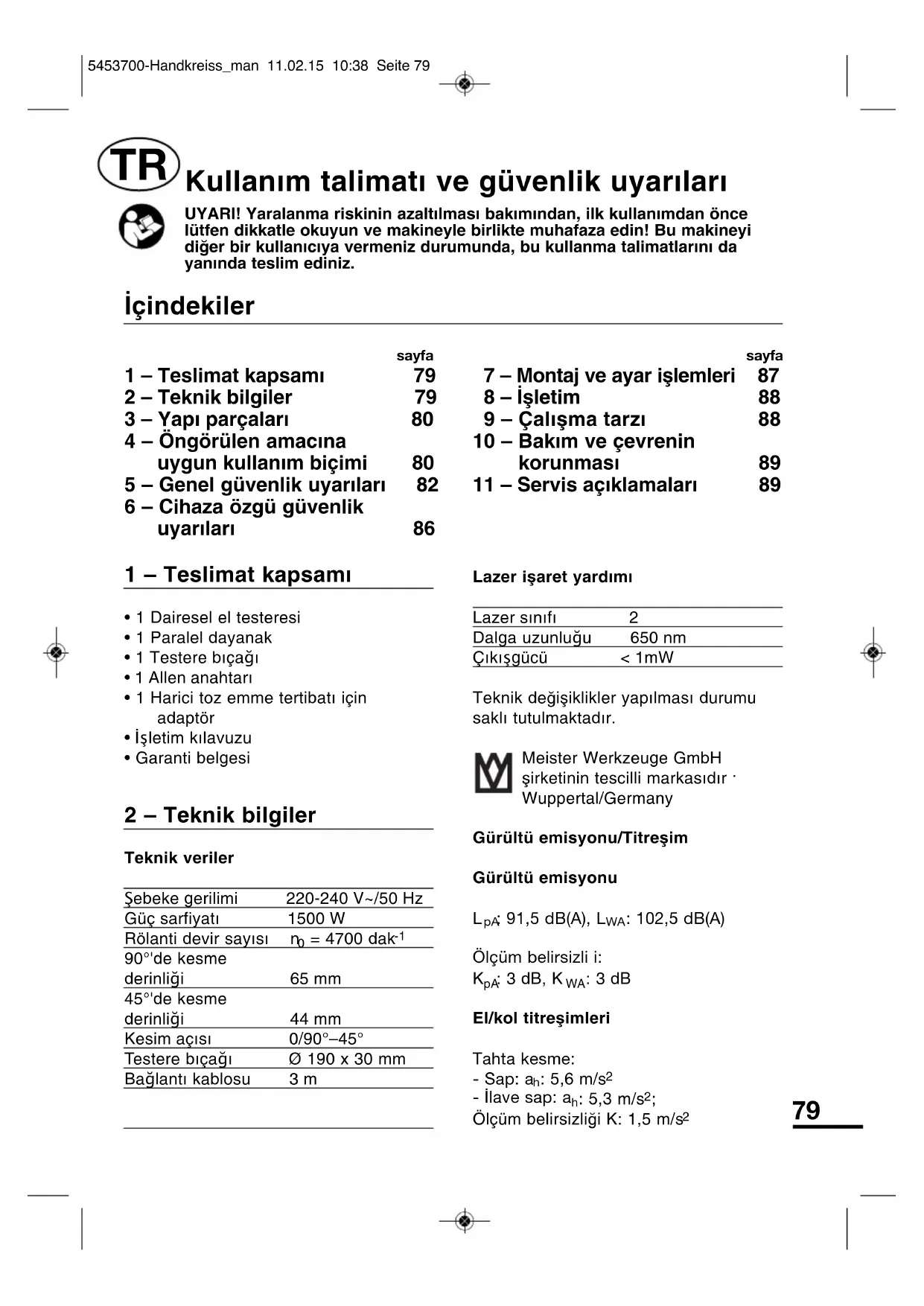

5453700-Handkreiss_man 11.02.15 10:38 Seite 78Kullanım talimat∂ ve güvenlik uyarıları UYARI! Yaralanma riskinin azalt∂lmas∂ bak∂m∂ndan, ilk kullan∂mdan öncelütfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyidiπer bir kullan∂c∂ya vermeniz durumunda, bu kullanma talimatlar∂n∂ dayan∂nda teslim ediniz.

sayfa 1 – Teslimat kapsam∂ 79 2 – Teknik bilgiler 79 3 – Yap∂ parçalar∂ 80 4 – Öngörülen amac∂na uygun kullan∂m biçimi 80 5 – Genel güvenlik uyar∂lar∂ 82 6 – Cihaza özgü güvenlik uyar∂lar∂ 86 sayfa 7 – Montaj ve ayar iμlemleri 87 8 – ∑μletim 88 9 – Çal∂μma tarz∂ 88 10 – Bak∂m ve çevrenin korunmas∂ 89 11 – Servis aç∂klamalar∂ 89 ∑çindekiler 1 – Teslimat kapsam∂

• 1 Dairesel el testeresi• 1 Paralel dayanak• 1 Testere bıçağı• 1 Allen anahtarı• 1 Harici toz emme tertibatı içinadaptör• İşletim kılavuzu• Garanti belgesi 2 – Teknik bilgiler Teknik verilerŞebeke gerilimi 220-240 V~/50 HzGüç sarfiyatı 1500 WRölanti devir sayısı n = 4700 dak 90°'de kesmederinliği 65 mm45°'de kesmederinliği 44 mmKesim açısı 0/90°–45° Testere bıçağı Ø 190 x 30 mm Bağlantı kablosu 3 mLazer iμaret yard∂m∂Lazer sınıfı 2Dalga uzunluğu 650 nmÇıkış gücü < 1mWTeknik deπiμiklikler yap∂lmas∂ durumusakl∂ tutulmaktad∂r.Meister Werkzeuge GmbHμirketinin tescilli markas∂d∂r ·Wuppertal/GermanyGürültü emisyonu/TitreμimGürültü emisyonu

Ölçüm belirsizliπi K: 1,5 m/s

5453700-Handkreiss_man 11.02.15 10:38 Seite 79Ses/Titreμim bilgisi Ölçüm deπerleri EN 60745 uyar∂nca tespit edilmiμtir. Belirtilen sal∂n∂m emisyon deπeri normland∂r∂lm∂μ bir test yöntemine göre ölçülmüμ olup, elektrikli bir aletin bir baμka aletle k∂yaslanmas∂nda kullan∂labilir. Belirtilen sal∂n∂m emisyon deπeri, muhtemel bir olumsuz etki için ilk tahmin olarak da kullan∂labilir. D∑KKAT! Sal∂n∂m emisyon deπeri, elektrikli aletin kullan∂lmas∂ s∂ras∂nda, elektrikli aletin ne tür kullan∂ld∂π∂na baπl∂ olarak belirtilen deπerden farkl∂l∂k gösterebilir. Titreμimden etkilenme oran∂n∂ mümkün olduπunca asgaride tutmay∂ deneyin. Titreμimden daha az etkilenmek için al∂nabilecek önlemler, aleti kullan∂rken eldiven tak∂lmas∂ ve çal∂μma süresinin s∂n∂rlanmas∂d∂r. Bunda iμletim döngüsünün pay∂ da (mesela elektrikli aletin kapal∂ olduπu süreler ve aletin gerçi aç∂k olduπu ama herhangi bir zorlanma olmadan çal∂μt∂π∂ süreler de) dikkate al∂nmal∂d∂r. D∑KKAT! Bu cihaz, kaç∂n∂lmaz olarak, belirli bir gürültü ç∂kar∂r. O nedenle, fazla gürültü yapacak iμleri sadece buna izin verilen saatlerde gerçekleμtiriniz. Varsa gürültü yapman∂n yasak olduπu saatlere riayet ediniz ve çal∂μma süresini gerektiπince s∂n∂rlay∂n∂z. D∑KKAT! Gürültü iμitme hasarlar∂na yol açabilir. O nedenle iμe uygun bir kulakl∂k takarak çal∂μ∂n∂z. Etraf∂n∂zdakilerin de kulakl∂k takmas∂ gerekir. 3 – Yap∂ parçalar∂ 1 Lazer işaret yardımı açma/kapatma şalteri 2Sap 2a İlave sap 3 Lazer işaret yardımı 4 Kesim açısı ölçeği 5 Kesim açısı ayar tertibatı 6 Paralel dayanak sabitleme vidası 7 Testere ayağı 8 Sarkaç koruyucu başlık 9 Allen cıvata 10 Sarkaç koruyucu başlık kolu 11 Toz emme tertibatı bağlantısı 12 Açma/kapatma şalteri 13 Kesim derinliği ölçeği 14 Kesim derinliği ayarı 15 LED işletim göstergesi 16 Mil sabitlemesi (şek. 5a) 17 Paralel dayanak 18 Harici toz emme tertibatı için adaptör 19 Allen anahtar 4 – Öngörülen amaçlara uygun kullan∂m Dairesel el testeresi sadece evsel alanda elle yapılan işlerde kullanılabilir. Birlikte teslim edilen testere bıçağıyla birlikte ahşapta ve ahşap malzemelerde bu işletim kılavuzunda verilen bilgiler doğrultusunda düz kesimler için uygundur. Bu alet, sadece evde kullanmak üzere tasarlanmıştır. Bu alet, s∂n∂rl∂ fiziksel, duyusal veya zihinsel yetilere sahip kiμiler (çocuklar dâhil) taraf∂ndan ya da tecrübesizce ve/veya bilgisizce kullan∂lamaz. Aletle oynamamalar∂n∂ saπlamak için çocuklar gözetim alt∂nda tutulmal∂d∂r. DİKKAT! Aletin amacı dışında kullanılması, üzerinde değişiklik yapılması ve üretici tarafından kontrol

5453700-Handkreiss_man 11.02.15 10:38 Seite 80edilmemiş ve onaylanmamış parçalar kullanılması halinde, önceden öngörülemeyecek hasarlar meydana gelebilir. Amac∂na uygun olmayan kullan∂m Cihaz∂n "Amac∂na uygun kullan∂m" bölümünde belirtilmeyen her tür kullan∂m∂ amac∂na uygun olmayan kullan∂md∂r. Bu elektrikli alet, ağaç kesmeye uygun değildir. Bu elektrikli aletle öngörülmeyen uygulamalarda bulunulmas∂, tehlike ve yaralanmalara yol açabilir. Özel olarak bu elektrikli alet için öngörülmemiμ olan aksam∂ kullanmay∂n∂z. Söz konusu aksam∂ elektrikli alete takabiliyor olman∂z, güvenli bir kullan∂m garantisi vermez. Tak∂lacak aletin izin verilen devir say∂s∂, en az∂ndan elektrikli alet üzerinde belirtilen azami devir say∂s∂ kadar olmal∂d∂r. ∑zin verilenden daha h∂zl∂ dönen aksam, k∂r∂labilir ve f∂rlayabilir. Tak∂lacak aletin d∂μ çap∂ ve kal∂nl∂π∂, elektrikli aletinizin ebatlar∂na uygun olmal∂d∂r. Yanl∂μ saptanan aletler, yeteri derece korunamaz ve kontrol edilemez. Bu takdirde yaralanma tehlikesi vard∂r. Hatal∂ kullan∂mdan dolay∂ meydana gelebilecek tüm maddi hasarlardan veya yaralanmalardan, cihaz∂ kullanan∂n kendisi sorumluluk taμ∂r. Makinede baμka veya orijinal olmayan parçalar∂n kullan∂lmas∂, üretici taraf∂ndan verilen garantinin yanmas∂na yol açar. Muhtemel riskler: ∑μbu elektrikli aletin iμletme talimât∂, elektrikli aletlerin emniyetli kullan∂labilmesine iliμkin önemli uyar∂lar içerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara raπmen tamamen ihtimal d∂μ∂ b∂rak∂lamayacak muhtemel riskler içerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullan∂n. Muhtemel riskler örneπin μunlar olabilir:

• Hareket eden parça veya tak∂l∂ aletlerle temas.

• Etrafa f∂rlayan malzeme veya malzeme parçalar∂ndan yaralanma.

• Motorun yeteri derecede havalanmamas∂ndan kaynaklanacak yang∂n tehlikesi.

• Kulakl∂k kullanmadan yap∂lan iμlerde iμitme kayb∂. Emniyetli çal∂μma, ayn∂ zamanda, kullan∂c∂ personelin ilgili elektrikli aletin nas∂l kullan∂lacaπ∂n∂ iyi bilip bilmemesine baπl∂d∂r! Buna iliμkin makine bilgisi ve çal∂μ∂rken dikkatli davranma, mevcut risklerin asgariye indirilmesine yard∂mc∂ olur. Uyar∂! Bu elektrikli alet, çal∂μma esnas∂nda elektromanyetik alan oluμturur. Bu alan, baz∂ durumlarda aktif veya pasif t∂bbi implantlar∂ olumsuz etkileyebilir. Ciddi ve hatta ölümcül yaralanma riskini azaltabilmek için, t∂bbi implant taμ∂yanlara, bu aleti kullanmadan önce, doktorlar∂na ve t∂bbi implant üreticisine dan∂μmalar∂n∂ tavsiye ederiz.

5453700-Handkreiss_man 11.02.15 10:38 Seite 815 – Elektrikli aletlerin kullan∂m∂na iliμkin genel güvenlik uyar∂lar∂ Dikkat! Bütün güvenlik talimatlar∂ ve hükümleri okunmal∂d∂r. Aμaπ∂daki talimat hükümlerine uyulmad∂π∂ takdirde elektrik çarpmas∂, yang∂n ve/veya aπ∂r yaralanma tehlikeleri meydana gelebilmektedir. Bir sonraki kullan∂m için bu güvenlik talimatlar∂n∂ ve hükümlerini güvenli bir yerde saklay∂n∂z. Uyar∂ ve talimat hükümlerinde kullan∂lan "Elektrikli EI Aleti" kavram∂, ak∂m μebekesine baπl∂ (μebeke baπlant∂ kablosu ile) aletlerle akü ile çal∂μan aletleri (ak∂m μebekesine baπlant∂s∂ olmayan aletler) kapsamaktad∂r. 1 Çal∂μma yeri a Çal∂μt∂π∂n∂z yeri temiz ve düzenli tutunuz. Çal∂μt∂π∂n∂z yer düzensiz ise ve iyi ayd∂nlat∂lmam∂μsa kazalar meydana gelebilmektedir. b Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle çal∂μmay∂n∂z. Elektrikli el aletleri, toz veya buharlar∂n tutuμmas∂na neden olabilecek k∂v∂lc∂mlar ç∂kartmaktad∂rlar. c Elektrikli el aleti ile çal∂μ∂rken çocuklar∂ ve baμkalar∂n∂ uzakta tutunuz. Dikkatiniz daπ∂lacak olursa aletin kontrolünü kaybedebilirsiniz. 2 Elektrik emniyeti a Aletin fiμi prize uymal∂d∂r. Fiμi hiçbir zaman deπiμtirmeyiniz. Koruyucu donan∂m∂ bulunan topraklanm∂μ aletlerle birlikte adaptör fiμi kullanmay∂n∂z. Deπiμtirilmemiμ fiμ ve uygun priz elektrik çarpma tehlikesini azalt∂r. b Borular, kalorifer petekleri, ∂s∂t∂c∂lar ve buzdolaplar∂ gibi topraklanm∂μ yüzeylerle bedensel temasa gelmekten kaç∂n∂n∂z. Bedeniniz toprakland∂π∂ anda büyük bir elektrik çarpma tehlikesi ortaya ç∂kar. c Aleti yaπmur alt∂nda veya nemli yerlerde b∂rakmay∂n∂z. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir. d Aleti kablosundan tutarak taμ∂may∂n∂z, kabloyu kullanarak asmay∂n∂z veya kablodan çekerek fiμi ç∂kartmay∂n∂z. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutunuz. Hasarl∂ veya dolanm∂μ kablo elektrik çarpma tehlikesini yükseltir. e Bir elektrikli el aleti ile aç∂k havada çal∂μ∂rken, mutlaka aç∂k havada kullan∂lmaya onayl∂ olan bir uzatma kablosu kullan∂n∂z. Aç∂k havada kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r. 3 Kiμilerin Güvenliπi a Dikkatli olunuz, ne yapt∂π∂n∂za dikkat ediniz, elektrikli el aleti ile iμinizi makul bir tempo ve yöntemle yürütünüz. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n∂z. Aleti kullan∂rken bir anl∂k dikkatsizlik önemli yaralanmalara neden olabilir. b Daima kiμisel koruyucu donan∂m ve koruyucu gözlük kullan∂n∂z. Yapt∂π∂n∂z iμe göre kullanacaπ∂n∂z∂ toz

5453700-Handkreiss_man 11.02.15 10:38 Seite 82maskesi, kaymayan iμ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r. c Aletin kontrol d∂μ∂ çal∂μmamas∂ için gerekli önlemleri al∂n∂z. Aleti ak∂m μebekesine veya aküye baπlamadan önce, kald∂rmadan veya taμ∂maya baμlamadan önce kapal∂ olduπundan emin olunuz. Aleti taμ∂rken parmaπ∂n∂z μalter üzerinde olursa veya aleti aç∂k durumda ak∂m μebekesine baπlarsan∂z kazalara neden olabilirsiniz. d Aleti çal∂μt∂rmadan önce ayar aletlerini veya anahtarlar∂ aletten ç∂kart∂n∂z. Aletin dönen parçalar∂n∂n içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir. e Kendinize çok fazla güvenmeyiniz. Çal∂μ∂rken duruμunuz güvenli olsun ve dengenizi her zaman saπlay∂n∂z. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f Uygun iμ elbiseleri giyiniz. Geniμ giysiler giymeyiniz ve tak∂ takmay∂n∂z. Saçlar∂n∂z∂, giysilerinizi ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutunuz. Bol giysiler, uzun saçlar veya tak∂lar, aletin hareketli parçalar∂ taraf∂ndan tutulabilir. g Toz emme donan∂m∂ veya toz tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru kullan∂ld∂π∂ndan emin olunuz. Bu donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r. 4 Elektrikli el aletlerinin özenle kullan∂m∂ ve bak∂m∂ a Aleti aμr∂ ölçüde zorlamay∂n∂z. Yapt∂π∂n∂z iμe uygun elektrikli el aletleri kullan∂n∂z. Uygun performansl∂ elektrikli el aleti ile belirlenen çal∂μma alan∂nda daha iyi ve güvenli çal∂μ∂rs∂n∂z. b Ωalteri bozuk olan elektrikli el aletini kullanmay∂n∂z. Aç∂l∂p kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r. c Alette bir ayarlama iμlemine baμlamadan önce, herhangi bir aksesuar∂ deπiμtirirken veya aleti elinizden b∂rak∂rken fiμi prizden çekiniz. Bu önlem, aletin yanl∂μl∂kla çal∂μmas∂n∂ önler. d Kullan∂m d∂μ∂ duran elektrikli el aletlerini çocuklar∂n ulaμamayacaπ∂ bir yerde saklay∂n∂z. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiμilerin aletle çal∂μmalar∂na izin vermeyiniz. Deneyimsiz kiμiler taraf∂ndan kullan∂ld∂π∂nda, elektrikli el aletleri tehlikelidir. e Aletinizin bak∂m∂n∂ özenle yap∂n∂z. Aletinizin kusursuz olarak iμlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iμlev görüp görmediklerini ve s∂k∂μ∂p s∂k∂μmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂klar∂n∂ kontrol ediniz. Aleti kullanmaya baμlamadan önce hasarl∂ parçalar∂ onart∂n∂z. Birçok iμ kazas∂ aletin kötü bak∂m∂ndan kaynaklanmaktad∂r. f Kesici uçlar∂ daima keskin ve temiz tutunuz. Özenle bak∂m∂ yap∂lm∂μ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂μma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar. g Elektrikli el aletini, aksesuar∂, uçlar∂ ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n∂z. Bu s∂ralamada olmak üzere, çal∂μma

5453700-Handkreiss_man 11.02.15 10:38 Seite 83koμullar∂n∂ ve yapt∂π∂n∂z iμi dikkate al∂n∂z. Elektrikli el aletlerinin kullan∂mlar∂ için öngörülen alan∂n d∂μ∂nda kullan∂lmalar∂ tehlikeli durumlara neden olabilir. 5 Servis a Aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koμulu ile onart∂n∂z. Bu sayede aletin güvenliπini sürekli hale getirirsiniz. b Elektrik kablosunun hasar görmesi halinde, - muhtemel tehlikelerden kaç∂nmak için - üretici veya onun müμteri servisi taraf∂ndan deπiμtirilmesi gereklidir. 6 Tüm testereler/kesme işlemleri için güvenlik uyarıları a TEHLİKE: Testere alanına ve testere bıçağına elinizle dokunmayın. İkinci elinizle ilave sapı veya motor gövdesini tutun. İki elin testereyi sıkıca tutması halinde eller testere bıçağı tarafından yaralanmaz. b İş parçasının altına müdahale etmeyin. Koruyucu başlık, iş parçasının altında sizi testere bıçağına karşı korumaz. c Kesim derinliğini iş parçasının kalınlığına göre ayarlayın. Tam bir diş yüksekliğinden daha az olmak üzere iş parçası altında görünmelidir. d Kesilecek olan iş parçasını hiçbir zaman elinizle veya bacağınızın üzerinde tutmayın. İş parçasını sağlam bir yuvaya sabitleyin. Beden teması tehlikesini, testere bıçağının sıkışmasını veya kontrol kaybını en aza indirmek için iş parçasının iyi bir şekilde sabitlenmesi gerekir. e Çalışma aletinin görünmeyen elektrik hatlarına veya kendi güç kablosuna temas etme ihtimali söz konusu olan çalışmalarda, elektrikli aleti sadece izolasyonlu tutma alanları üzerinden tutun. Gerilim ileten bir hat ile temas, elektrikli aletin metal parçalarına da gerilim yükler ve bu da elektrik çarpmasına neden olur. f Boyuna kesimde daima bir dayanak veya düz kenar kılavuzu kullanın. Bu durum, kesme hassasiyetini iyileştirir ve testere bıçağının sıkışması ihtimalini düşürür. g Her zaman doğru büyüklükte ve uygun yuva deliğine sahip testere bıçakları kullanın (örn. yıldız biçimli veya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçakları dengesiz çalışır ve kontrolün kaybedilmesine yol açar. h Kesinlikle hasarlı veya yanlış testere bıçağı pulları veya vidaları kullanmayın. Testere bıçağı pulları ve vidaları, optimum güç ve çalışma güvenliği açısından testereniz için özel olarak tasarlanmıştır. 7 Tüm testereler için diğer güvenlik uyarıları Geri tepme nedenleri ve bunların önlenmesi:

• Geri tepme, takılan, sıkışan veya yanlış hizalanmış testere bıçağının ani bir reaksiyonudur ve kontrol edilmeyen bir testerenin yukarı kalkmasına ve iş parçasından çıkarak kullanıcı personele doğru hareket etmesine yol açabilir.

• Testere bıçağının kapatan testere aralığında takılması veya sıkışması durumunda bloke olur ve motor gücü

5453700-Handkreiss_man 11.02.15 10:38 Seite 84testereyi kullanıcı kişinin yönüne doğru geri iter.

• Testere bıçağının testere kesiminde döndürülmesi veya yanlış hizalanması durumunda arka testere bıçağı kenarının dişleri iş parçası yüzeyine takılabilir, bu şekilde testere bıçağı testere aralığından çıkabilir ve testere, kullanıcı kişiye doğru hareket edebilir. Geri tepme, testerenin hatalı ve/veya uygun olmayan kullanımının bir sonucudur. Aşağıda tarif edilen uygun tedbirler sayesinde bunun önüne geçilebilir. a Testereyi iki elinizle sıkıca tutun ve kollarınızı, geri tepme güçlerini karşılayabilecek bir konuma getirin. Daima testere bıçağının yan tarafında durun, testere bıçağını gövdeniz ile aynı hizaya getirmeyin. Bir geri tepme durumunda testere geriye doğru sıçrayabilir, ancak kullanan kişi uygun önlemler alarak geri tepme kuvvetini kontrol altına alabilir. b Eğer testere bıçağı sıkışırsa veya çalışmaya ara verilirse testereyi kapatın ve testere bıçağı duruncaya kadar malzemeyi sakin ve sabit tutun. Testere bıçağı hareket ettiği sürece testereyi iş parçasından çıkarmayı veya geriye doğru çekmeyi denemeyin, aksi takdirde geri tepme oluşabilir. Testere bıçağının sıkışmasının nedenini bulun ve giderin. c İş parçası içinde bulunan bir testereyi tekrar çalıştırmak istediğ inizde testere bıçağını testere aralığında merkezleyin ve testere dişlerinin iş parçası içinde sıkışmadığını kontrol edin. Testere bıçağı sıkışırsa iş parçasından dışarı hareket edebilir veya testere yeniden çalıştırıldığında bir geri tepmeye yol açabilir. d Sıkışmış bir testere bıçağından dolayı geri tepme riskini önlemek için, büyük plakaları destekleyin. Büyük plakalar kendi ağırlıkları altında bükülebilirler. Plakalar, hem kesme aralığının yakınından hem de kenardan olmak üzere her iki taraftan desteklenmelidir. e Körelmiş veya hasar görmüş testere bıçaklarını artık kullanmayın. Kör veya yanlış hizalanmış dişlere sahip testere bıçakları, dar testere aralığı nedeniyle daha fazla sürtünmeye, testere bıçağının sıkışmasına ve geri tepmeye yol açar. f Kesme işlemi öncesinde kesim derinliği ve kesim açısı ayarlarını sıkın. Kesme esnasında ayarların değişmesi durumunda testere bıçağı sıkışabilir ve bir geri tepme oluşabilir. g Mevcut duvarlarda ve diğer görünmeyen alanlarda "daldırmalı kesimler" yaparken özellikle dikkatli olun. Daldırılan testere bıçağı, gizli nesnelerin kesiminde bloke edilebilir ve bir geri tepmeye yol açabilir. 8 Dairesel el testereleri için güvenlik uyarıları Alt koruyucu başlığın işlevi a Her kullanımdan önce alt koruyucu başlığın uygun şekilde kapandığını kontrol edin. Alt koruyucu başlığın serbest hareket etmemesi ve hemen kapanmaması durumunda testereyi kullanmayın. Alt koruyucu başlığı asla açık pozisyonda sıkıştırmayın veya bağlamayın. Testerenin

5453700-Handkreiss_man 11.02.15 10:38 Seite 85istenmeden yere düşmesi durumunda alt koruyucu başlık bükülebilir. Koruyucu başlığı geri çekme koluyla açın ve serbest hareket etmesini, tüm kesim açıları ve derinliklerinde ne testere bıçağına ne de diğer parçalara temas etmemesini sağlayın. b Alt koruyucu başlık yaylarının işlevini kontrol edin. Alt koruyucu başlık ve yaylar sorunsuz çalışmıyorsa kullanmadan önce testerenin bakımını yapın. Hasarlı parçalar, yapışkan tortuları veya birikmiş talaş, alt koruyucu başlığın gecikmeli çalışmasına yol açabilir. c Alt koruyucu başlığı sadece özel kesimlerde elle açın, örn. "Daldırmalı ve açılı kesimler". Koruyucu başlığı geri çekme koluyla açın ve testere bıçağı iş parçasına daldığında kolu hemen bırakın. Diğer tüm kesim işlerinde alt koruyucu başlık otomatik olarak çalışmalıdır. d Alt koruyucu başlık testere bıçağını kapatmadan, testereyi çalışma tezgâhına veya zemine bırakmayın. Korumasız, artçı çalışmalı bir testere bıçağı, testereyi kesme yönünün tersine doğru hareket ettirir ve önüne gelen her şeyi keser. Bu esnada testerenin artçı çalı şma süresini dikkate alın. 6 – Cihaza özgü güvenlik uyar∂lar∂

• Yüksek alaşımlı hızlı kesim çelikten (HSS çelik) testere ağızları kullanılamaz.

• Bu testereyle birlikte sadece EN 847-1 uyarınca testere bıçakları kullanılabilir.

• Bu kullanım kılavuzunda belirtilen karakteristiklere uymayan testere bıçakları kullanılamaz.

• Testere bıçağı kapağının tüm hareketli parçalarının sıkışmadan çalıştıklarından emin olunması gereklidir.

• Sadece keskin testere bıçakları ve uygun aksesuarlar kullanın.

• Testere içinde hiçbir zaman taşlama diskleri kullanmayın.

• Küçük tahta parçalarını işleme almadan önce sıkıca sabitleyin. Asla bunları elinizle tutmayın.

• Delikleri ilgili testere bıçağından daha büyük veya küçük olan flanş/flanş somunları kullanmayın.

• Testere bıçağını elinizle durdurmaya kalkışmayın.

• Makineyi sabit işletimde kullanmayın.

• Kesme işlemi sırasında toz maskesi ve koruyucu gözlük kullanın.

• Sadece testere üzerindeki etiketlere uygun çapta testere bıçakları kullanın.

• Sadece tavsiye edilen testere bıçaklarını kullanın. Lazer işaret yardımı için güvenlik uyarıları

• Uyarı! İşletim kılavuzunda belirtilenden başka kullanma ve ayar tertibatlarının kullanılması veya daha başka yöntemlerin uygulanması, tehlikeli ışın etkisine yol açabilir.

• Elektrikli alet uyarı levhalarıyla birlikte teslim edilir, bunların nasıl takılacağını

5453700-Handkreiss_man 11.02.15 10:38 Seite 86görmek için 2. sayfadaki 1. resme bakınız.

• Lazer ışınlarına bakmayın. Optik aletlerle (örneğin büyüteç ve mikroskop) lazer çıkışının 100 mm mesafe içinde gözlenmesi gözleri tehlikeye sokabilir.

• Lazer ışığını insanların ya da hayvanların üzerine tutmayın.

• Lazer ışığını aşırı yansıtıcı malzemelerde kullanmayın. Yansıyan ışık tehlike yaratır.

• Lazer işaret yardımındaki tamirleri sadece uzman kişilere yaptırın.

• Lazer optiğine (3) sert cisimler sokmayın.

• Lazer optiğini yumuşak, kuru bir fırçayla temizleyin. Güvenlik sembollerinin anlam∂ ∑μletim k∂lavuzunu okuyun! Gönüllü "Test edilmiμ güvenlik" kalite mührü Gövde çift yal∂t∂ml∂d∂r Cihaz geçerli AB direktiflerine uygundur) Önemli! Koruyucu gözlük kullan∂n! Önemli! Kulakl∂k kullan∂n! Önemli! Solunum maskesi kullan∂n! Dikkat, lazer ∂μ∂n∂m∂. Asla ∂μ∂na bakmay∂n (Lazer sınıfı 2) Normal evsel at∂kla birlikte imha etmeyin!

Rölanti devir sayısı Ø: 190 mm İzin verilen testere çapı Bu k∂lavuzun metninde diπer semboller ve bunlar∂n aç∂klamalar∂. 7 – Montaj ve ayar iμlemleri DİKKAT! Tüm montaj ve ayar işlerinden önce aletin durmasını bekleyin ve fişi prizden çekin. Paralel kesim (şek. 2)

1. Sabitleme vidasını (6) çözün

2. Paralel dayanağı (17) ölçeğe göre

ayarlayın, testere bıçağı genişliğine dikkat edin

3. Sabitleme vidasını (6) tekrar sıkın.

DİKKAT! Atık bir tahtayla deneme kesimi yapın. Çentik A – dikey kesim 90° Çentik B – eğik kesim 45° Kesim derinliğinin ayarlanması (şek. 3)

1. Kesme derinliği ayarının sabitleme

2. Testere ayağını (7) aşağı doğru

3. Kesim derinliğini ölçeğe (13) göre

ayarlayın. Diş ucu tahtadan yakl. 2 mm dışarı çıkmalıdır.

5453700-Handkreiss_man 11.02.15 10:38 Seite 874. Sabitleme kolunu (14) tekrar sıkın. Testere ayağını ayarlama (açılı kesim) (şek. 4)

1. Kesim açısı ayarının sabitleme

2. Testere ayağını kesim açısı ölçeğinde

(4) istenen dereceye ayarlayın 0/90°– 45°.

3. Sabitleme vidasını tekrar sıkın.

Testere bıçağını değiştirme (şek. 5a + b)

1. Kesim derinliğini en düşük değere

2. Sarkaç koruyucu başlığı (8) kol (10)

yardımıyla dayanak noktasına kadar yukarı kaydırın, tutun ve aynı anda testere mili sabitlemesine (16) basın ve tutun.

3. Allen anahtarla (19) allen cıvataları (9)

saat yönünün tersi yönde çevirerek çözün ve flanşı çıkarın.

4. Testere bıçağını aşağı doğru çıkarın

ve değiştirin. Dişlerin testere yönüne bakması gerekir! Ebatlara dikkat edin! DİKKAT! Testere bıçağı ve testere bıçağı kapağındaki ok işaretlerinin uyuşması gerekir!

5. Testere bıçağını flanş ve altıgen

cıvatayla sabitleyin. 8 – Çal∂μt∂rma iμlemi (şek. 6 + 7) LED işletim göstergesi (15), makine şebeke gerilimine bağlanır bağlanmaz yeşil yanar. Böylece makine çalışmaya hazırdır. Açma/kapatma Makinenin çift düğmeli emniyet devrelemesi vardır: Makine ancak sapın sıkıca kavranması ve her iki düğmeye de basılması halinde çalıştırılabilir. Sapın bırakılması halinde makine otomatikman durur ve böylece istenmeyen şekilde çalışması önlenir. DİKKAT! İş parçasına temas etmeden önce makineyi çalıştırın! 9 – Çal∂μma tarz∂

• Sarkaç koruyucu başlık iş parçası tarafından otomatik olarak geri itilir.

• Testereyle hafifçe ve eşit oranda ilerleyin.

• Aşağıya düşen iş parçası testerenin sağ tarafında olmalıdır, bu sayede destekleme tezgâhının geniş bölümü tam yüzeyli olarak oturabilir. Lazer işaret yardımı (3) Lazer işaret yardımının lazer ışığı düz kesimlerin uygulanmasını kolaylaştırır a) Malzemede önceden çizilmiş kesim çizgisi boyunca b) Malzeme üzerinde işaretli bir sabit noktanın hedeflenmesiyle. Lazer ışığının menzili ortam ışığına da bağlı olarak yakl. 65 cm'dir. Lazer işaret yardımı, açma/kapatma şalteri (1) ile açılıp kapatılır.

5453700-Handkreiss_man 11.02.15 10:38 Seite 88Toz emme Toz emme bağlantısı (11) üzerinden vakumlu süpürgeyle toz emme mümkündür. Zımpara tozunun teneffüs edilmesi sağlığa zararlıdır, o nedenle daima toz emme tertibatını açarak çalışın. Piyasada bulunan bir emme hortumunu bağlamak için gerektiğinde birlikte verilen adaptörü (18) kullanın. 10 – Bak∂m ve çevrenin korunmas∂

• Elektrikli alette yapılacak her türlü işten önce elektrik fişini prizden çekin.

• İyi ve güvenli bir çalışma için elektrikli aletinizi ve havalandırma deliklerini temiz tutun. Sarkaç koruyucu başlık daima serbest hareket edebilmeli ve kendiliğinden kapanabilmelidir. Bu nedenle sarkaç koruyucu başlığın alanını daima temiz tutun. Toz ve talaşları basınçlı havayla üfleyerek veya bir fırçayla temizleyin. Kaplanmamış testere bıçakları ince bir tabaka asit içermeyen yağla korozyona karşı korunabilir. Kesme işlemi öncesinde bu yağı temizleyin, aksi halde ahşap malzeme lekelenebilir. Testere bıçağı üzerindeki reçine veya tutkal kalıntıları, kesim kalitesini olumsuz etkiler. Bu nedenle testere bıçaklarını kullanımdan hemen sonra temizleyin. D∑KKAT! Kullanılamayacak duruma gelen elektrikli ve akülü aletler ev çöpüne atılamazlar! Bunların elektrikli ve eski elektrikli aletlere iliμkin 2012/19/AB yönetmeliπi uyarınca ayrı bir yerde toplanmaları, çevreye zarar vermeyecek ve usulüne uygun μekilde yeniden deπerlendirme yerine verilmeleri gerekmektedir. Lütfen art∂k kullan∂lamayan durumda olan elektrikli cihazlar∂n∂z∂ yerel toplama noktalar∂na intikal ettiriniz. Ambalaj malzemelerini türlerine göre ayr∂ olarak toplay∂n∂z ve yerel yönetmelik hükümleri doπrultusunda at∂k giderme iμlemine tabi tutunuz. Lütfen ayr∂nt∂l∂ bilgiler için yerel yönetim makamlar∂n∂za müracaat ediniz. 11 – Servis aç∂klamalar∂

• Kullanım kılavuzu, bulunması halinde aksesuar parçaları ve makineyi orijinal ambalajında saklayın. Böylece tüm bilgi ve parçalar daima elinizin altında olur.

• Meister aletleri büyük çaplı bakım gerektirmez, gövdenin temizlenmesi için nemli bir bez yeterlidir. Elektrikli aletleri kesinlikle suyun içine sokmayın. Daha geniμ bilgiler kullanım kılavuzundan alınabilir.

• Meister aletleri sıkı kalite kontrolünden geçirilir. Buna raπmen fonksiyon arızası meydana geldiπinde aleti servis adresimize postalayın. Aletiniz kısa süre içinde tamir edilecektir.

• Arıza hakkında yapılacak kısa açıklama arıza arama ve tamir süresini azaltacaktır. Arızanın garanti süresi içinde meydana gelmesi halinde aletin içine garanti sertifikası ve kasa fiμini de koyun.

• Arızanın garanti süresinin dıμında meydana gelmesi halinde firmamız tamir ücretini sizden talep edecektir.

5453700-Handkreiss_man 11.02.15 10:38 Seite 89ÖNEML∑! Aletin açılması halinde garanti hakkınız kaybolur. D∑KKAT! Ürün Sorumluluk Yasas∂na göre, uygunsuz yap∂lan tamiratlarda veya orjinal olmayan ya da taraf∂m∂zca onaylanmayan parçalar∂n deiμtirilmesi nedeniyle ve tamirat∂n makinelerimizin yol açaca∂ hasarlar için sorumluluk almad∂∂m∂z∂ ehemmiyle belirtiriz! Ayn∂ μey kullan∂lan aksesuvarlar için de - geçerlidir.

• Transport hasarlarını önlemek için aleti güvenli bir μekilde paketleyin veya orijinal ambalajını kullanın.

• Garanti süresinin dolmasından sonrada sizlere hizmet veririz ve muhtemelen Meister aletlerinde meydana gelecek arızaları uygun fiyatlarla tamir ederiz.
