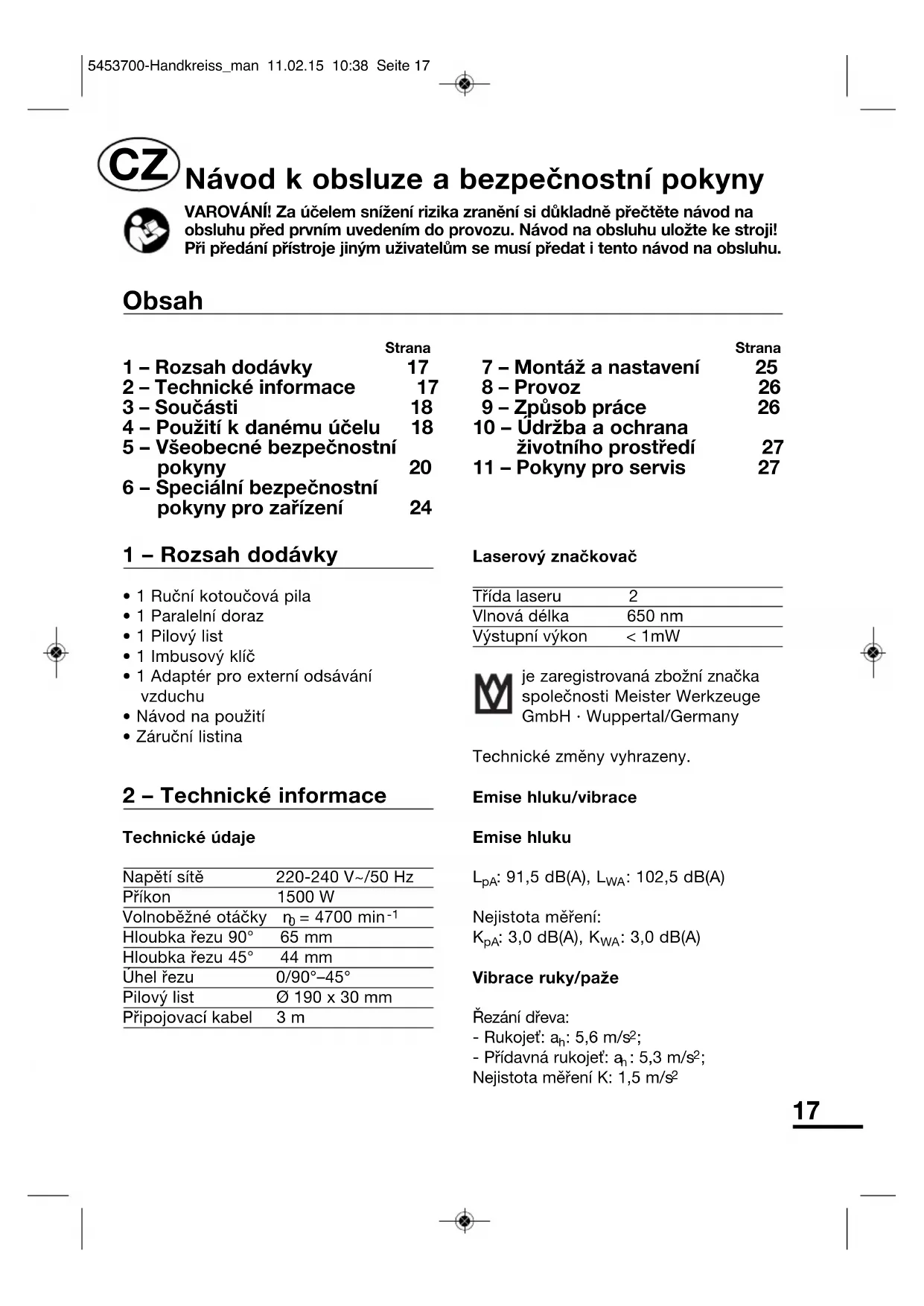

NÁVOD K OBSLUZE MKS15001 Meister Craft

• 1 Ruční kotoučová pila• 1 Paralelní doraz• 1 Pilový list• 1 Imbusový klíč• 1 Adaptér pro externí odsávánívzduchu• Návod na použití• Záruční listina 2 – Technické informace Technické údajeNapětí sítě 220-240 V~/50 HzPříkon 1500 WVolnoběžné otáčky n = 4700 min Hloubka řezu 90° 65 mmHloubka řezu 45° 44 mmÚhel řezu 0/90°–45°Pilový list Ø 190 x 30 mmPřipojovací kabel 3 mLaserový značkovačTřída laseru 2Vlnová délka 650 nmVýstupní výkon < 1mWje zaregistrovaná zbožní značkaspolečnosti Meister WerkzeugeGmbH · Wuppertal/Germany Technické změny vyhrazeny.Emise hluku/vibrace Emise hluku

: 91,5 dB(A), L : 102,5 dB(A)Nejistota měření:

: 3,0 dB(A), K : 3,0 dB(A)Vibrace ruky/pažeŘezání dřeva:- Rukojeť: a : 5,6 m/s

- Přídavná rukojeť: a : 5,3 m/s

Nejistota měření K: 1,5 m/s

Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji!Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu. Strana 1 – Rozsah dodávky 17 2 – Technické informace 17 3 – Součásti 18 4 – Použití k danému účelu 18 5 – Všeobecné bezpečnostní pokyny 20 6 – Speciální bezpečnostní pokyny pro zařízení 24 Strana 7 – Montáž a nastavení 25 8 – Provoz 26 9 – Způsob práce 26 10 – Údržba a ochrana životního prostředí 27 11 – Pokyny pro servis 27 Obsah 5453700-Handkreiss_man 11.02.15 10:38 Seite 1718 Informace o hluku/vibracích Naměřené hodnoty stanovené podle EN 60745. Uvedená emisní hodnota vibrací byla naměřena podle normovaného zkušebního postupu a může se používat k porovnání jednoho elektrického nářadí s druhým. Uvedená emisní hodnota vibrací se může používat i na počáteční posouzení omezení. POZOR! Hodnota emise vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se elektrické nářadí používá. Snažte se udržovat zatížení vibracemi pokud možno na minimu. Příkladným opatřením ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení pracovní doby. Přitom se musejí zohlednit všechny prvky provozního cyklu (například doby, během nichž je elektrický nástroj vypnutý, a takové doby, během nichž je elektrický nástroj sice zapnutý, avšak běží bez zatížení). POZOR! Určitému obtěžování hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku proto přeložte na povolené a vyhrazené denní doby. Dodržujte příp. doby odpočinku a trvání práce omezte na nejnutnější. POZOR! Působení hluku může vést k poškození sluchu. Proto pracujte pouze s vhodnou ochranou sluchu. Osoby nacházející se v blízkosti by rovněž měly nosit vhodnou ochranu sluchu. 3 – Součásti 1 Zapínač/vypínač laserového značkovače 2 Rukojeť 2a Přídavná rukojeť 3 Laserový značkovač 4 Stupnice úhlu řezu 5 Nastavení úhlu řezu 6 Aretační šroub pro paralelní doraz 7 Základová deska 8 Výkyvný ochranný kryt 9 Šroub s vnitřním šestihranem 10 Páčka výkyvného ochranného krytu 11 Přípojka pro odsávání prachu 12 Zapínač/vypínač 13 Stupnice hloubky řezu 14 Nastavení hloubky řezu 15 LED provozní ukazatel 16 Aretace vřetena (obr. 5a) 17 Paralelní doraz 18 Adaptér pro externí odsávání vzduchu 19 Imbusový klíč 4 – Použití k danému účelu Tato ruční kotoučová pila se smí používat pouze v rámci manuálního provozu v domácím prostředí. Spolu s dodaným pilovým listem je vhodná k provádění rovných řezů do dřeva a dřevěných materiálů v souladu s údaji uvedenými v tomto návodu na použití. Tento nástroj je určen pouze k domácímu použití. Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a/nebo znalostí. Děti by měly být pod dozorem, aby se zajistilo, že si nebudou s přístrojem hrát. 5453700-Handkreiss_man 11.02.15 10:38 Seite 1819 POZOR! Použitím, které je v rozporu s určením, změnami na přístroji nebo použitím dílů, které nebyly přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody. Použití v rozporu s určením Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem. Tento elektrický nástroj není vhodný ke kácení stromů. Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj. Samotná skutečnost, že je možné příslušenství upevnit k vašemu elektrickému přístroji, nezaručuje bezpečné použití. Dovolené otáčky vložného nástroje musejí být minimálně tak vysoké, jak vysoké jsou maximální otáčky uvedené na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je dovoleno, může prasknout a rozlétnout se všemi směry. Vnější průměr a tloušťka vložného nástroje musejí odpovídat rozměrovým údajům vašeho elektrického nástroje. Nesprávně dimenzované vložné nástroje nelze dostatečně krýt nebo kontrolovat. Vložné nástroje, které přesně nesedí na brusném vřetenu elektrického nástroje, se otáčejí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly. Hrozí nebezpečí úrazu. Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost. Zbývající rizika: Návod k obsluze tohoto elektrického nástroje obsahuje podrobné pokyny pro bezpečnou práci s elektrickými nástroji. Navzdory tomu v sobě každý elektrický nástroj skrývá určitá zbývající rizika, která nelze zcela vyloučit ani pomocí disponibilních ochranných zařízení. Proto elektrické nástroje obsluhujte s potřebnou opatrností. Zbývající rizika mohou být například:

• Kontakt s pohyblivými díly nebo vložnými nástroji.

• Zranění odletujícími obrobky nebo částmi obrobku.

• Nebezpečí požáru v případě nedostatečného odvětrávání motoru.

• Poškození sluchu při práci bez ochrany sluchu. Bezpečná práce závisí i na zběhlosti obslužného personálu v zacházení s příslušným elektrickým nástrojem! Odpovídající znalost stroje, jakož i obezřetné chování napomáhají při práci minimalizovat existující zbývající rizika. Varování! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní a pasivní zdravotnické 5453700-Handkreiss_man 11.02.15 10:38 Seite 1920 implantáty. Pro zmírnění nebezpečí vážných nebo smrtelných zranění doporučujeme, aby osoby se zdravotnickými implantáty prokonzultovaly používání elektrického nástroje se svým lékařem nebo výrobcem zdravotnického implantátu, než začnou elektrický nástroj obsluhovat. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f Pokud nelze zabránit používání elektrického nářadí ve vlhkém 5453700-Handkreiss_man 11.02.15 10:38 Seite 2021 prostředí, je třeba použít proudový chránič. Použití proudového chrániče zamezuje nebezpečí úrazu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, 5453700-Handkreiss_man 11.02.15 10:38 Seite 2122 že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly.Tím je zaručeno, že zůstane bezpečnost přístroje zachována. b Pokud se poškodí připojovací vedení, musí ho - aby se předešlo ohrožením - vyměnit výrobce nebo zástupce jeho zákaznického servisu. 6 Bezpečnostní pokyny pro všechny pily/pilování a NEBEZPEČÍ: Vaše ruce se nesmějí dostat do oblasti řezání a na pilový list. Svojí druhou rukou přidržujte pilu za přídavnou rukojeť nebo pouzdro motoru. Pokud držíte pilu oběma rukama, nemůže pilový list ruce poranit. b Nesahejte pod obráběný kus. Pod obráběným předmětem vás ochranný kryt před pilovým listem nechrání. c Přizpůsobte hloubku řezu tloušťce obráběného předmětu. Pod obráběným předmětem by mělo být vidět méně než celá výška zubu. d Řezaný předmět nikdy nepřidržujte rukou nebo nad nohou. Obráběný předmět zajistěte ve stabilním úchytu. Je důležité obráběný předmět řádně upevnit, aby se snížilo nebezpečí kontaktu s tělem, uváznutí pilového listu nebo ztráta kontroly. e Při vykonávání prací, při nichž se vložený nástroj může dotknout skrytých elektrických vedení nebo samotného síťového kabelu, držte elektrický nástroj pouze za izolované plochy rukojeti. Následkem kontaktu s vedením pod napětím jsou i kovové díly elektrického nástroje pod napětím, což vede k zásahu elektrickým proudem. f Při podélném řezání používejtevždy zarážku nebo rovné vedení hran. Zlepšuje to přesnost řezu a snižuje se možnost zaseknutí pilového listu. g Vždy používejte pilové listy správné velikosti a s vhodným otvorem úchytu (např. ve tvaru hvězdy nebo kulaté). Pilové listy, které se nehodí k montážním dílům pily, se nepohybují v kruhu a vedou ke ztrátě kontroly. h Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového listu. Podložky a šrouby pilového listu byly zkonstruovány speciálně pro vaši pilu, pro optimální výkon a provozní bezpečnost. 5453700-Handkreiss_man 11.02.15 10:38 Seite 2223 7 Další bezpečnostní pokyny pro všechny pily Příčiny a zabránění zpětného nárazu:

• Zpětný náraz je náhlá reakce následkem zaseknutého, vzpříčeného nebo nesprávně vyrovnaného pilového listu, která vede k tomu, že nekontrolovaná pila se nadzvedne a vyskočí z obráběného předmětu směrem k obsluze.

• Pokud se pilový list zasekne nebo vzpříčí v zavírající se štěrbině pilování, zablokuje se a motorová síla odrazí pilu zpět směrem k obsluze.

• Pokud se pilový list při řezání pilou přetočí nebo nesprávně vyrovná, mohou se zuby zadní hrany pilového listu zaseknout v povrchu obráběného předmětu, následkem toho pilový list vyskočí ze štěrbiny pilování a odskočí směrem k obsluze. Zpětný náraz je výsledkem nesprávného a/nebo nevhodného používání pily. Zabránit tomu můžete přijetím vhodných preventivních opatření dle následujícího popisu. a Pilu držte pevně oběma rukama a horními končetinami zaujměte polohu, ve které dokážete odolat silám zpětného nárazu. Držte se vždy bokem od pilového listu. Pilový list se nikdy nesmí dostat do jedné přímky s vaším tělem. V případě zpětného nárazu může kotoučová pila odskočit dozadu. Obsluha však díky přijatým preventivním opatřením dokáže ovládat síly zpětného nárazu. b Pokud se pilový list vzpříčí nebo přerušíte práci, vypněte pilu a držte ji v klidu v obráběném předmětu, dokud se pilový list nezastaví. Nikdy se nepokoušejte vyjmout pilu z obráběného předmětu nebo ji tahat dozadu, dokud se pilový list pohybuje, v opačném případě může dojít ke zpětnému nárazu. Zjistěte a odstraňte příčinu zaseknutí pilového listu. c Pokud chcete nastartovat pilu, která zůstala zaseknutá v obráběném předmětu, vycentrujte pilový list ve štěrbině pilování a zkontrolujte, zda pilové zuby neuvázly v obráběném předmětu. Pokud se pilový list zasekne, může po opětovném nastartování pily vypadnout z obráběného předmětu nebo způsobit zpětný náraz. d Podepřete ho velkými deskami, abyste zabránilo riziku zpětného nárazu zaseknutým pilovým listem. Velké desky se pod vlastní hmotností mohou prohnout. Desky musejí být podepřené na obou stranách, teda v blízkosti štěrbiny pilování i na okraji. e Nepoužívejte tupé nebo poškozené pilové listy. Pilové listy s tupými nebo nesprávně vycentrovanými zuby zapříčiní v důsledku příliš úzké štěrbiny pilování zvýšené tření. Uváznutí pilového listu a zpětný náraz. e Nepoužívejte tupé nebo poškozené pilové listy. Pilové listy s tupými nebo nesprávně vycentrovanými zuby zapříčiní v důsledku příliš úzké štěrbiny pilování zvýšené tření, zaseknutí pilového listu a zpětný náraz. f Před řezáním dotáhněte nastavení hloubky a úhlu řezu. Pokud se nastavení změní během řezání, může se pilový list zaseknout a může dojít ke vzniku zpětného nárazu. 5453700-Handkreiss_man 11.02.15 10:38 Seite 2324 g Buďte mimořádně opatrní při provádění ponorných řezů do stávajících stěn nebo jiných prostorů bez možnosti nahlédnutí. Ponořený pilový list se při pilování do skrytých objektů může zablokovat a způsobit zpětný náraz. 8 Bezpečnostní upozornění pro ruční kotoučové pily Funkce spodního ochranného krytu a Před každým použitím zkontrolujte, zda se spodní ochranný kryt bezchybně zavírá. Pilu nepoužívejte tehdy, pokud není spodní ochranný kryt volně pohyblivý a okamžitě se nezavře. Spodní ochranný kryt nikdy neupínejte a neupevňujte v otevřené poloze. Pokud pila nechtíc spadne na zem, může se spodní ochranný kryt zdeformovat. Ochranný kryt otvírejte pomocí vratné páky a zabezpečte, aby se volně pohyboval a při všech úhlech a hloubkách řezů nedotýkal pilového listu ani jiných částí. b Zkontrolujte funkci pružiny pro spodní ochranný kryt. Pokud spodní ochranný kryt a pružina nefungují bezchybně, nechte před použitím provést údržbu pily. Poškozené části, lepkavé usazeniny nebo nahromaděné piliny způsobují opožděnou reakci dolního ochranného krytu. c Ochranný kryt otvírejte ručně jen při provádění speciálních řezů, jako např. ponorné a úhlové řezy. Spodní ochranný kryt otvírejte pomocí vratné páky a pusťte ji tehdy, jakmile se pilový list vnoří do obrobku. Při všech ostatních pracích s pilou musí spodní ochranný kryt fungovat automaticky. d Pilu nepokládejte na pracovní stůl nebo na zem, aniž by ochranný kryt zakrýval pilový list. Nechráněný, dobíhající pilový list uvádí pilu do pohybu proti směru řezu a řeže vše, co mu stojí v cestě. Nezapomeňte přitom na dobu doběhu pily. 6 – Speciální bezpečnostní pokyny pro zařízení

• Nesmějí se používat pilové listy z vysokolegované rychlořezné oceli (ocel HSS).

• S touto pilou se smějí používat pouze pilové listy podle EN 847-1.

• Pilové listy, které neodpovídají parametrům uvedeným v tomto návodu k použití, se nesmějí používat.

• Je nutné zajistit, aby všechny pohyblivé části ochrany pilového listu fungovaly bez zasekávání.

• Používejte pouze ostré pilové listy a vhodné příslušenství.

• Nikdy nepoužívejte brusné kotouče v pile.

• Malé kousky dřeva před opracováním pevně upevněte. Nikdy je nedržte rukama.

• Nepoužívejte příruby/přírubové matice, jejichž vývrt je větší nebo menší než vývrt pilového listu.

• Pilový list se nesmí brzdit rukou.

• Stroj nepoužívejte v rámci stacionárního provozu.

• Při řezání pilou noste ochrannou masku proti prachu a ochranné brýle. 5453700-Handkreiss_man 11.02.15 10:38 Seite 2425

• Používejte pouze pilové listy s průměry, které odpovídají údajům na pile.

• Používejte doporučené pilové listy. Bezpečnostní upozornění pro laserový značkovač

• Pozor! Použití jiných ovládacích a seřizovacích zařízení nebo jiných pracovních postupů, než které jsou uvedeny v návodu k použití, může zapříčinit nebezpečné ozáření laserovým paprskem.

• Elektrický nástroj se dodává s výstražnými štítky, jejichž umístění je znázorněno na obr. 1 na straně 2.

• Nedívejte se do laserového paprsku. Pozorování laserového výstupu pomocí optických přístrojů (např. lupy a mikroskopy) ze vzdálenosti do 100 mm může být spojeno s poškozením zraku.

• Laserový paprsek nemiřte na lidi ani zvířata.

• Laserový paprsek nepoužívejte na velmi reflexní materiály. Nebezpečí působením odrážejícího světla.

• Opravami laserového značkovače pověřte pouze odborníky.

• Do laserové optiky (3) nezavádějte žádné tvrdé předměty.

• Laserovou optiku vyčistěte měkkým, suchým štětcem. Význam bezpečnostních symbolů Přečtěte si návod k obsluze! Dobrovolná pečeť kvality „ověřená bezpečnost“ Těleso má dvojitou ochrannou izolaci Přístroj odpovídá platným EU směrnicím) Důležité upozornění! Noste ochranné brýle! Důležité upozornění! Noste ochranu sluchu! Důležité upozornění! Noste ochrannou dýchací masku! Pozor - laserové záření. Nedívejte se do paprsku! (Třída laseru 2) Neodhazujte do domovního odpadu!

Volnoběžné otáčky Ø: 190 mm Přípustný průměr pilový list Další symboly a jejich vysvětlení jsou uvedeny v textu tohoto návodu. 7 – Montáž a nastavení POZOR! Před všemi montážními a nastavovacími pracemi počkejte na zastavení nástroje a vytáhněte zástrčku ze zásuvky. Paralelní řez (obr. 2)

1. Povolte aretační šroub (6).

2. Paralelní doraz (17) nastavte podle

stupnice, dbejte na šířku pilového listu. 5453700-Handkreiss_man 11.02.15 10:38 Seite 2526

3. Opět utáhněte aretační šroub (6).

POZOR! Proveďte zkušební řez na kusu odpadového dřeva. Zářez A – svislý řez 90° Zářez B – příčný řez 45° Nastavení hloubky řezu (obr. 3)

1. Povolte zajišťovací páku nastavení

řezu. Hrot zubu musí vyčnívat cca 2 mm ze dřeva.

4. Opět utáhněte zajišťovací páku (14).

Přestavení základové desky (úhlový řez) (obr. 4)

1. Povolte aretační šroub nastavení úhlu

stupnici úhlu řezu (4) na požadovaný počet stupňů 0/90°– 45°.

3. Aretační šroub pevně dotáhněte.

Výměna pilového listu (obr. 5a + b)

1. Hloubku řezu nastavte na nejmenší

pomocí páky (10) až na doraz, přidržte a současně stiskněte a podržte aretaci pilového vřetena (16).

3. Pomocí imbusového klíče (19) povolte

šroub s vnitřním šestihranem (9) otáčením proti směru hodinových ručiček a sejměte přírubu.

4. Pilový list sejměte směrem dolů a

vyměňte. Ozubení musí ukazovat ve směru řezání! Dodržujte rozměry! POZOR! Šipky na pilovém listu a krytu pilového listu se musejí shodovat!

5. Pilový list upevněte pomocí příruby a

šestihranného šroubu. 8 – Provoz (obr. 6 + 7) LED indikátor provozního stavu (15) svítí zeleně, jakmile se stroj připojí na síť. Stroj je připraven k provozu. Zapnutí/vypnutí Stroj je vybaven bezpečnostním spínačem, který se skládá ze dvou tlačítek: Stroj lze uvést do provozu pouze tehdy, pokud je rukojeť pevně uchopená a obě tlačítka jsou stisknutá. Jakmile se rukojeť pustí, stroj se automaticky vypne, takže neúmyslný chod není možný. POZOR! Stroj zapněte před kontaktem s obráběným předmětem. 9 – Způsob práce

• Výkyvný ochranný kryt se z obráběného předmětu automaticky odsune.

• Kotoučovou pilu přesouvejte zlehka a rovnoměrně.

• Padající obráběný předmět by se měl nacházet na pravé straně kotoučové pily, aby široká část úložného stolu přiléhala svojí celou plochou. 5453700-Handkreiss_man 11.02.15 10:38 Seite 2627 Laserový značkovač (obr. 3) Světelný paprsek laserového značkovače usnadňuje provádění rovných řezů a) podél narýsované linie řezu na obráběném předmětu b) zaměřením označeného fixního bodu na obráběném předmětu. Dosah laserového paprsku je v závislosti na okolním světle cca 65 cm. Laserový značkovač se v případě potřeby zapíná a vypíná pomocí zapínače/vypínače (1). Odsávání prachu Přes přípojku pro vysavač (11) lze provádět odsávání prachu pomocí vysavače. Vdechování brusného prachu je zdraví škodlivé, proto pracujte zásadně se zapnutým odsáváním prachu. Použijte případně dodaný adaptér (18) pro připojení běžné sací hadice. 10 – Údržba a ochrana životního prostředí

• Než začnete provádět jakékoliv práce na elektrickém nástroji, vytáhněte nejdříve síťovou zástrčku ze zásuvky.

• Elektrický nástroj a větrací štěrbiny udržujte v čistotě, abyste mohli řádně a bezpečně pracovat. Výkyvný ochranný kryt se musí vždy moci pohybovat volně a samočinně zavírat. Oblast okolo výkyvného ochranného krytu udržujte vždy v čistotě. Prach a třísky odstraňujte profukováním pomocí stlačeného vzduchu nebo štětcem. Pilové listy bez povrchové úpravy lze chránit před napadením korozí pomocí tenké vrstvy oleje bez obsahu kyseliny. Před pilováním opět odstraňte olej, protože jinak mohou na dřevě vzniknout skvrny. Zbytky z pryskyřice nebo lepidla na pilovém listu ovlivňují kvalitu řezu. Proto čistěte pilové listy hned po použití. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19/EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje Meister téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje Meister podléhají přísné kontrole jakosti. Pokud se by přesto 5453700-Handkreiss_man 11.02.15 10:38 Seite 2728 vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werk zeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.
