Producttype	Handcirkelzaag
Merk	Meister Craft
Model	MKS15001
Netspanning	220-240 V ~ 50 Hz
Opgenomen vermogen	1500 W
Onbelast toerental	4700 min⁻¹
Snijdiepte bij 90°	65 mm
Snijdiepte bij 45°	44 mm
Snijhoek	0° tot 45°
Zaagblad diameter	190 mm
Zaagblad boring	30 mm
Aansluitkabel	3 m
Gewicht (ca.)	5,0 kg
Geluidsdrukniveau (LpA)	91,5 dB(A)
Geluidsvermogenniveau (LWA)	102,5 dB(A)
Hand-arm trillingen (handgreep)	5,6 m/s² (K=1,5 m/s²)
Laserklasse	2
Lasergolflengte	650 nm
Parallel aanslag inbegrepen	Ja
Kantelbare beschermkap	Ja
Lasermarkeerhulp	Ja, aparte schakelaar
Aansluiting voor stofafzuiging	Ja (adapter inbegrepen)
Dubbele isolatie	Ja
Garantie	Zie garantiebewijs

Veelgestelde vragen - MKS15001 Meister Craft

Hoe het zaagblad vervangen?

Koppel het apparaat los. Stel de zaagdiepte in op het minimum. Til de kantelbare beschermkap op met de hendel (10) en houd deze vast. Druk op de spindelstop (16). Draai de inbusbout (9) los tegen de klok in met de meegeleverde sleutel (19). Verwijder de flens en het zaagblad. Plaats het nieuwe zaagblad volgens de draairichting (tanden naar voren). Plaats de flens terug en draai de bout vast.

Hoe stel ik de zaagdiepte in?

Koppel het apparaat los. Draai de blokkeerhendel (14) los. Kantel de zaagplaat (7) naar beneden. Stel de diepte in op de schaal (13) zodat de punt van de tanden ongeveer 2 mm onder het werkstuk uitsteekt. Draai de hendel weer vast.

Hoe gebruik ik de lasermarkeerhulp?

Schakel de laser in met de schakelaar (1) op de handgreep. De straal projecteert een rode lijn op het werkstuk. Kijk niet direct in de straal. Het is klasse 2, veilig voor de ogen bij normaal gebruik. Schakel het uit na gebruik.

Hoe stel ik de snijhoek in?

Koppel het apparaat los. Draai de blokkeerschroef (5) los. Kantel de zaagplaat (7) naar de gewenste hoek (van 0° tot 45°) met behulp van de schaal (4). Draai de schroef stevig vast.

Hoe gebruik ik de parallel aanslag?

Draai de spanschroef (6) los. Schuif de parallel aanslag (17) in de groeven van de zaagplaat. Stel de afstand tot het zaagblad in (rekening houdend met de zaagsnede). Draai de schroef vast. Voer een proefsnede uit op een reststuk.

Hoe sluit ik een stofzuiger aan?

Gebruik de meegeleverde adapter (18) om een standaard stofzuigerslang aan te sluiten op de aansluiting (11) aan de achterkant van de zaag. Dit zuigt stof op tijdens het zagen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker. Houd de zaag met beide handen vast. Plaats nooit uw handen onder het werkstuk. Controleer of de onderste beschermkap vrij beweegt. Gebruik alleen zaagbladen die voldoen aan EN 847-1. Koppel los voor elke aanpassing.

Hoe onderhoud ik de zaag?

Reinig regelmatig de ventilatiesleuven en de beschermkap met een kwast of perslucht. Onbehandelde zaagbladen kunnen licht worden geolied tegen corrosie. Verwijder hars en lijm onmiddellijk. Dompel het apparaat nooit onder in water.

Wat te doen bij terugslag?

Terugslag kan optreden als het zaagblad vastloopt. Om dit te voorkomen, houd de zaag stevig vast, gebruik scherpe zaagbladen, zaag niet te dikke materialen en zet het werkstuk goed vast. Als terugslag optreedt, verzet u zich niet; laat de zaag op natuurlijke wijze bewegen.

Waar vind ik reserveonderdelen?

Neem contact op met de klantendienst van Meister Werkzeuge GmbH op de in de handleiding vermelde nummers. Gebruik alleen originele onderdelen. Het gebruik van niet-goedgekeurde onderdelen maakt de garantie ongeldig.

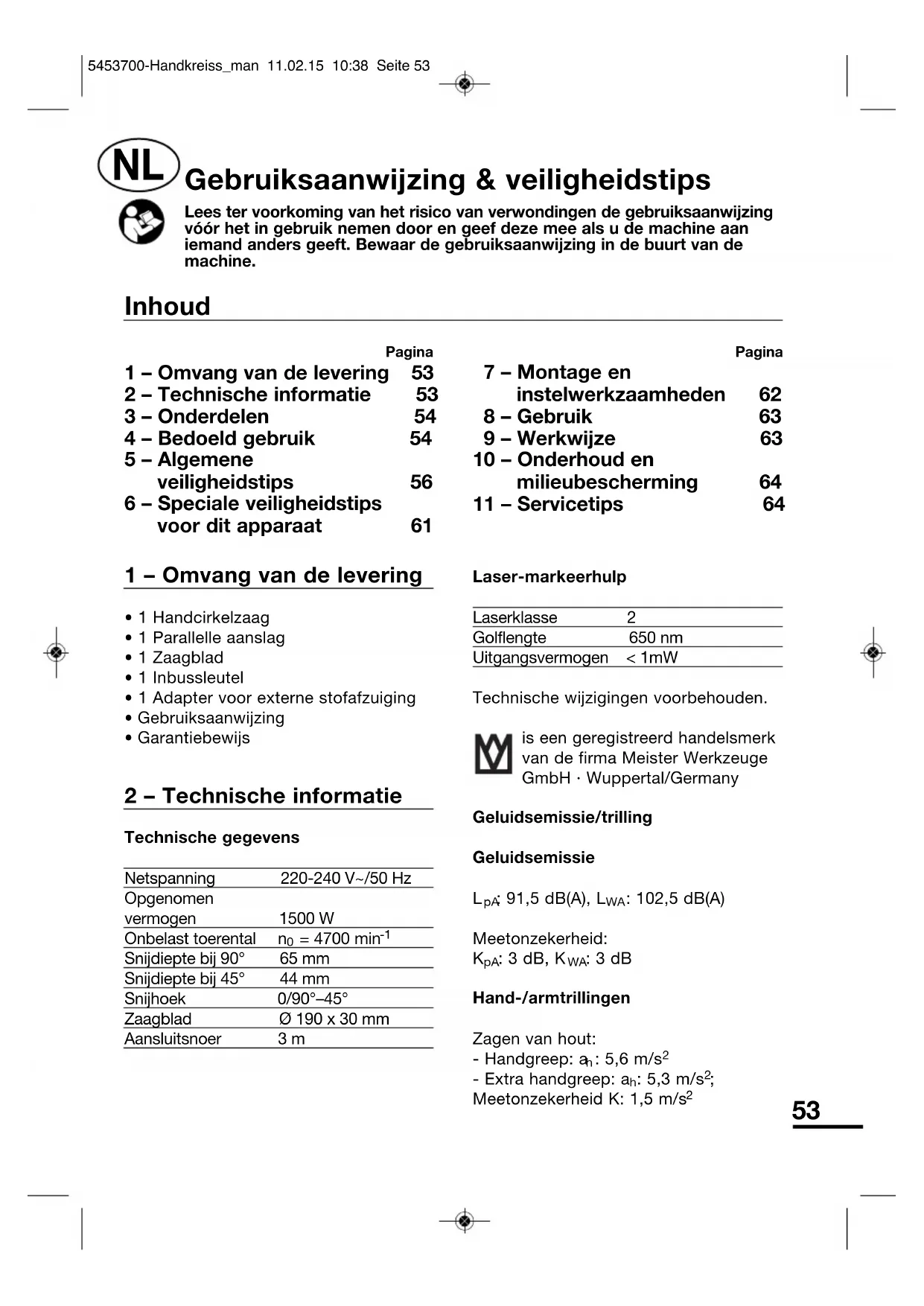

GEBRUIKSAANWIJZING MKS15001 Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina	7 - Montage en instelwerkzaamheden	Pagina
1 - Omvang van de levering	53
2 - Technische informatie	53		62
3 - Onderdelen	54	8 - Gebruik	63
4 - Bedoeld gebruik	54	9 - Werkwijze	63
5 - Algemene veiligheidstips	56	10 - Onderhoud en milieuubescherming	64
6 - Speciale veiligheidstips voor dit apparaat	61	11 - Servicetips	64

1 - Omvang van de levering

1 Handcirkelzaag
1 Parallelle aanslag
1 Zaagblad
1 Inbussleutel
- 1 Adapter voor externe stofafzuiiging
- Gebruiksaanwijzing
- Garantiebewijs

2 - Technische informatie

Technische gegevens

Netspanning	220-240 V~/50 Hz
Opgenomen vermogen	1500 W
Onbelast toerental	n0= 4700 min-1
Snijdiepte bij 90°	65 mm
Snijdiepte bij 45°	44 mm
Snijhoek	0/90°-45°
Zaagblad	Ø 190 x 30 mm
Aansluitsnoer	3 m

Laser-markeerhulp

Technische wijzigingen voorbehonden.

M is een geregisteerd handelsmerk van de firma Meister Werkzeuge GmbH · Wuppertal/Germany

Geluidsemissie/trilling

Geluidsemissie

LpA: 91,5 dB(A), LwA: 102,5 dB(A)

Meetonzekerheid:

Lawaai-/trillingsinformatie

Meetwaardes bepaald overeenkomstig EN 60745.

De aangegeven trillingsemissiewaarde werd volgens een genormaliserdetestmethode gemeten en kan voor devergelijking van het ene stuk met hetandere stuk elektrisch gereedschapworden.

De vermelde trillingsemissiewaarde kan ook voor een inleidende inschatting van de nadelige invloed gebruikt worden.

OPGELET! De trillings - emissiewaarde kan tijdens het gebruik van het elektrogereedschap van de vermelde waarde verschillen, in functie van de manier waarop het elektrogereedschap gebruikt worden.

Probeer de belasting door trillingen zo gering möglich te houden. Tot voorbeeld dienende maatregelen ter verminderig van de belasting door trillingen zich het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de arbeidstijd. Daar bij moet met allefasen van de bedrijfscyclus rekening gehonden worden (bijvoorbeeld tijdspannen, tijdens welke het elektrische gereedschap uitgeschakeld is en tijdspannen, tijdens welke het weliswaar ingeschakeld is, maar zonder belasting in werkig is).

OPGELET! Een zekere geluidshinder door dit apparaat is onvermijdhaar. Plankaarom lawaai-intensieve werkzaamheden op toegestane en waarvoorgeschikte tijdstippen. Houd u desnoods aan rusttijden en beperk de arbeitsduur tot hetoodzakelijkste.

OPGELET! De inwerking van lawaai kan gehoorschadeveroorzaken. Werk waarom uitsluitend met passende gehoorbescherming. Personen die zich in de omgeving bevinden,要去en waarom eveneens passende gehoorbescherming dragen.

3 - Onderdelen

1 Schakelaar "Aan/uit" Lasermárkeerhulp
2 Handgreep
2a Extra handgreep
3 Laser-markeerhulp
4 Schaal met aanduiding van de snijhoek
5 Snijhoekinstelling
6 Borgschoef Parallelle aanslag
7 Zaagschoen
8 Zaagbladbeschemkap
9 Inbusschroef

10 Hendel van de zaagbladbeschem -kap
11 Aansluiting voor stofafzuiiging
12 Schakelaar "Aan/uit"
13 Schaal met aanduiding van de snijdiepte
14 Snijdiepte-instelling
15 LED-bedrijfsindicator
16 Spilvergrendeling (afb. 5a)
17 Parallelle aanslag
18 Adapter voor externe stofafzuiiging
19 Inbussleutel

4 - Bedoeld gebruik

Deze handcirkelzaag mag uitsluitend
handmatig in het huishouden gezruikt
worden. Ze is met het bijgeleverde
zaagblad geschikt voor rechte sneden in
hout en houten materialen en dit in
overeenstemming met de in deze
gebruiksaanwijzing vermelde geevens.
Dit apparaat is uitsluitend bestemd voor
het gebruik in het huishouden.

Dit apparaat is er nicht voor bestemd om gebruikt te worden door Personen (met inbegrip van kinderen) die beperkte fysiieke, zintuiglijke of mentale capacitieren of een gebrek aan ervaring en/of kennis vertonen. Kinderen dienen onder toezicht te staan om te vrijwaren dat ze Niet met het apparaat spelen.

LET OP! Door een ondoelmatig gebruik, wijzigingen aan het apparaat en het gebruik van onderdelen die Niet door de fabrikant gekeurd en vrijgegeven zich, kunneneriet te voorziene beschadigingen ontstaan.

Niet-reglementair voorgeschreiben gebruik

Alle toepassingen met het apparaat, die Niet in het hoofdstuk „Reglementair voorgeschreven gebruik" vermeld zich, gelden als een Niet-reglementair voorgeschreven gebruik.

Dit elektrisch gereedschap is nicht geschikt voor het vellen van bomen.

Toepassingen, waaroor het elektrische gereedschap Niet voorzien is, kuren gevaren en verwondingen veroorzaken. Gebruik geen toebehoren, die nicht speciaal voor dit elektrische gereedschap voorzien zijn.

Alleen maar,ondat u de toebehoren aan uw elektrisch gereedschap kunt bevestigen, garandeert dat geen veilig gebruik.

Het toegestane toerental van het inzetgereedschap moet minstens zo hoog+zijn als het op het elektrische gereedschap aangegeven,hoogste getal. Toebehoren, die sneller dan toegelaten draaien, kuren stukbreken en rondvliegen.

Buitendiameter en dikte van het inzet - gereedschap要去en met de opgegeven maten van uw elektrisch gereedschap overeenstemmen. Verkeerd opgemeten inzetgereedschap kan Niet voldoende afgeschermd of gecontroleerd worden.

Er bestaat gevaar voor verwondingen. Voor alle waaruit voortvloeije materièle beschadigingen evenals lichamelijke letsels, die omwille van een verkeerde toepassing ontstaan zich, is de gebruiker van het apparaat aansprakelijk.

Bij gebruikmaking van andere c.q. Nietoriginele componenten aan de machine valt vanuit het oogpunt van de fabrikant de garantie weg.

Restrisico's:

De gebruiksaanwijzing bij dit elektrisch gereedschap bevat uitgebreide informatatie over het veilig werken met elektrisch gereedschap. Desondanks brengt elk elektrisch gereedschap bepaalde restrisico's met zich mee, die zelfs door de aanwezigveiligheidsvoorzieningen nicht geheel+kennen worden uitgesloten.

Bedien elektrisch gereedschap daemonl altijd met de nodige voorzichtigheid.

Restrisico's kūnne bijvoorbeeld zich:

• Aanraken van bewegende onderdelen of gebruikt gereedschap.
• Letsel als gevolg van rondvliegende werkstukken of delen van werkstukken.
• Brandgevaar door onvoldoende ventilatie van de motor.
• Gehoorbeschadiging bij werkzaam - heden zonder gebruik van gehoor - bescherming.

Een veilige werkung worden ook bepaald door de mate waarin het bedieningspersoneel vertrouwd is met het betreffende elektrisch gereedschap! Voldoende machinekennis en een zorgvuldige omgang met de machine helpen om restrisico's tot een minimum te beperken.

Waarschuwing! Het elektrisch gereedschap genereertijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden actief of passief van invloed zich op medische implantaten. Om het risico van ernstig of zelfs dokelijk letsel te verminderen, raden wij personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen alvorens het elektrisch gereedschap te gebruiken.

5 - Algemene veiligheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen.

Wanneer de volgende voorschriften nicht in acht worden genommen, kan dit een elektrische schok, brand of ernstig letset tot gevolg haben.

Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereed -schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereed-schap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

3 Veiligheid van personen

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids -bril.Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids -helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.
c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als

u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorzieening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
e Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situations beter onder controle houden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.
g Wanner stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.
4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beten en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch gereedschap waarvan de schakelaardefect is.Elektrisch gereedschap datniet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vasten zich gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen endergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed -

schaps type voorgeschreiben. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.
b Als het netsnoer beschadigd worden, moet het - om gevaren te vermijden - door de fabrikant of zich agent van de klantenservice verrangen worden.

6 Veiligheidsinstructies voor alle zagen/Zaagproces

a GEVAAR: Kom met uw handen Niet in het zaagbereik en aan het zaagblad. Houd met uw tweede hand de extra handgreep of het motorhuis vast. Wanner beide handen de zaag vasthouden,+kennen deze door het zaagblad Niet verwond worden.
b Grijp Niet onder het werkstuk. De beschermkap kan u onder het werkstuk Niet beschermen gegen het zaagblad.
c Pas de snijdiepe aan de dikte van het werkstuk aan. Het dient minder dan een volledige tandhoogte onder het werkstuk zichtaar te+zijn.
d Houd het te zagen werkstuk nooit in de hand of boven het been vast. Beveilig het werkstuk aan een stabiele opname. Het is belangrijk, het

werkstuk goed te bevestigen om het gevaar voor lichamelijk contact, het klemmen van het zaagblad of controverlies tot een minimum te herleiden.

e Houd het elektrische gereedschap alleen aan de geisoleerde grijpvlakken vast wanner u werkzaamhedenuitvoert, waar bij het inzetgereed schap verborgen stroomleidingen of het eigensnetsoer kan raken. Contact met een spanningvoerende leiding zet ook de metalen onderdelen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.

f Gebruik bij het langssnijden alsijd een aanslag of een rechte kantgeleider. Dit verbetert de snijnauwkeurigheid en verkleint de möglichkheid dat het zaagblad klemt.

g Gebruik alkijd zaagbladen van het juiste formaat en met een passende opnameboring (bv. stervormig of rond). Zaagbladen die nicht bij de montageonderdelen van de zaag passen, lopen onrond en leiden tot het verlies van de controle.

h Gebruik nooit beschadigde of verkeerde zaagbladonderleg -plaatjes of - schroeven. De zaagbladonderlegplaatjes en - schroeven werden special voor uw zaag geconstrueerd, voor een optimaal vermogen en voor bedrijfszekerheid.

7 Bijkomende veiligheidsinstrumenties voor alle zagen

Oorzaken en préventie van een terugslag:

Bij een terugslag gaat het om de plotse reactie ten gevolge van een

vasthakend, klemmend of verkeerduitgelijnd zaagblad die ertoe leidt dateen ongecontroleerde zaag loskomten uit het werkstuk in de richting van de bedieningspersoon beweegt;

• Wonneer het zaagblad in de zich sluitende zaagspleet vast blijt zitten of klem gaat zitten, blokkeert het en slaat de motorkracht de zaag in de richting van de bedieningspersoon anschteruit;
• Indien het zaagblad in de zaagsnede verdraaid of verkeerd uitgelijnd worden, hunnen de tanden van dechterste zaagbladkant in het oppervlak van het werkstuk vast blijven zitten, waardoor het zaagblad uit de zaagspleet beweegt en de zaag in de richting van de bedieningspersoon anschteruit springt.

Een terugslag is het resultaat van een verkeerd en/of onjuist gebruik van de zaag. Hij kan door geschikte voorzorgsmaatregelen, zoals hierna beschreiben, verhinderd worden.

a Houd de zaag met beiden handen vast en breng uw armen in een positie, in welke u de terugslag -krachten kurz opvangen. Stel u.altijd zijdelings van het zaagblad op, nooit het zaagblad in een lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag awhilet springen, maar kan de bedienings -personoor drud passende voorzorgs -maatregelen de terugslagkrachten beheersen.
b Indien het zaagblad klem gaat zitten of u het werk onderbreekt, schakelt u de zaag uit en houdt u ze rustig in het werkstuk totdat het zaagblad tot stilstand gekomen is. Tracht nooit de zaag uit het

werkstuk te verwijderen of ze,achteruit te trekken zolang het zaagblad in beweging is. In het andere geval kan er een terugslag volgen.De oorzaak voor het gekneld zitten van het zaagblad opsporen en verhelpen.

c Wanner u een zaag, die in het werkstuk steekt, weeer wenst te starten, centreert u het zaagblad in de zaagspleet en gaat u na, of de zaagtanden nicht in het werkstuk zichn blijven steken. Indien het zaagblad klemt, kan het uit het werkstuk bewegen of een terugslagveroorzaken wanner de zaag opnieuw gestart worden.

d Ondersteun grote platen om het risico van een terugslag door een klemmend zaagblad te verminderen. Grote platen können onder uw eigengewicht doorbuigen. Platen要去en aan beiden zijden, zowel in de nabijheid van de zaagspleet als aan de kant, ondersteund worden.

e Gebruik geen stompe of beschadigde zaagbladen.

Zaagbladen met stompe of verkeerd gespositioneerde tandenveroorzaken door een te nauwe zaagspleet meer wrijving, klemmen van het zaagbladen een terugslag.

f Trek voor het zagen de snijdiepteen snijhoekinstallingen vast. Indien tijdens het zagen de instellen genveranderen, kan het zaagblad klem gaan zitten en kan er zich een terugslag voordoen.

g Wees uiterst voorzichtig bij het zagen van 'duikseden' in bestaande wanden of andere, Niet in te kijken zones. Het ingrijpende

zaagblad kan bij het zagen in ver -borgen objcten blokkeren en een terugslagveroorzaken.

8 Veiligheidsinstructies voor handcirkelzagen

Werking van de onderste beschemkap

a Controller telkens voor gebruik, of de onderste beschemkap correct sluit. Gebruik de zaag Niet wanner de onderste beschemkap Niet vrij beweeglijk is en Niet onmiddelijk sluit. Klem of bind de onderste beschemkap nooit in de geopende positie vast. Indien de zaag ongewild op de grond valt, kan de onderste beschemkap kromgebogen worden. Open de beschemkap met derugtrekhendel en vergewis u ervan dat ze vrij beweegt en bij alle snijhoeken en dieptes noch zaagblad noch andere onderdelen raakt.

b Controller de werkung van de veer voor de onderste beschemkap. Laat de zaag voor het gebruik wachten wonneer onderste beschemkap en veer Niet correct werken. Beschadigde onderdelen, kleverige aanslag of ophopingen van spaan lately de onderste beschem - kap met vertraging werken.

c Open de onderste beschemkap met de hand uitsluitend bij speciale sneden, zoals „duik- en schuine sneden". Open de onderste beschem Kap met de terugtrek - hendel en LASTe ze los zodra het zaagblad in het werkstuk grijpt. Bij alle andere zaagwerkzaamheden dient de onderste beschemkap automatisch te werken.

d Leg de zaag Niet neer op de werkbank of de vloer, zonder dat de

onderste beschemkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag tegen de snijrichting in en zaagt wathaar in de weg staat. Neem waar bij denalooptijd van de zaag in acht.

6 - Speciale verilgheidstips voor dit apparaat

• Zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal) mogen nicht gebrukt worden.
• Er mogen uitsluitend zaagbladen conform EN 847-1 met deze zaag gebrukt worden.
• Zaagbladen die nicht met de in deze gebruiksaanwijzing aangegeven karakteristeke gegevens overeenstemmen,ogensiet gebruikt worden.
• Men dient er zich van te vergewissen dat alle beweeglijke onderdelen van de zaagbladbescherming zonder te klemmen functioneren.
• Uitsluitend scherpe zaagbladen en geschikte toebehoren gebruiken.
• Nooit lijpschijven in de zaag gebruiken.
• Kleine houten onderdelen voor de bewerking vast inspannen. Nooit met de hand vasthouden.
• Gebruik geen flenzen/flensmoeren, waarvan de boring groter ofkleiner is dan die van het zaagblad.
• Het zaagblad mag nicht met de hand afgeremd worden.
• De machine nicht stationair gebruiken.

Bij het zagen ademhalings - beschermings masker aandoen en veiligheidsbril opzetten.
- Gebruik uitsluitend zaagbladen met een diameter in overeenstemming met het opschrift op de zaag.
- Gebruik uitsluitend aanbevolen zaagbladen.

Veiligheidsinstructies voor de lasermarkeerhulp

Opgepast! Als er andere dan in de gebruiksaanwijzing beschreiben bedienings- en afstelinrichtingen gebrukt of andere methoden toepast worden, kan dit tot een gevaarlijke invloed van straling leiden.
- Het elektrische gereedschap worden afgeleverd met waarschuwings borden. Voor deplaatsing waarvan verwijzen wij hier afbeelding 1 op pagina 2.
- Niet in de laserstraal kijken. Het kijknenaar de laseruitgang met optischeinstrumenten (bijvoorbeeld vergroottlazen en microscopen) kan binneneen afstand van 100mm met eengevaar voor de ogen gepaard gaan.
- Laserlichtstraße nicht op mens of dierRCTen.
- Laserlichtstraße nicht op sterk reflecterende materialen gebruiken. Gevaar door reflecterend Licht.
- Reparaties aan de laser-markeerhulp uitsluitend door vaklui lately uitvoeren.
- Geen harde voorwerpen in de laseroptiek (3) introduceren.
- Laseroptiek met een zachte, droge kwast reinigen.

Betekenis van de veiligheidssymbolen

Gebruiksaanwijzing lezen!

Vrijwillig kwaliteitslabel „Geteste veiligheid"

Behuizing is voorzien van een dubbele isolatie

Apparaat voldoet aan geldende EU-richtlijnen

Belangrijk! Veiligheidsbril dragen!

Belangrijk! Gehoor - bescherming dragen!

Belangrijk! Ademhalings - beschermingsmasker dragen!

Let op! Laserstralen. Niet in de straal kijken (Laserklasse 2)

Niet samen met het huisvuil afvoeren!

n_0 : 4700 min-1 Onbelast toerental

0:190 mm

Toelaatbaar zaagblad diameter

Bijkomende symbolen en toelichting waar bij in de tekst van deze handleiding.

7 - Montage en instelwerk zaamheden

LET OP! Vór alle montage- en instelwerkzaamheden stilstand

van het gereedschap afwachten en de netstekker uit het stopcontact trekken.

Parallelle snede (afb. 2)

1. Borgschoef (6) losdraaien
2. Parallelle aanslag (17) volgens schaal einstellen, op zaagbladbreedte letten
3. Borgschoef (6) weever vast aandraaien.

LET OP! Proefsnepe met een afvalhoutje doorvoeren.

Kerf A - verticale snede 90^

Kerf B - schuine snede 45^

Snijdiepte instellen (afb. 3)

1. Vastzethefboom van de snijdiepteinstelling (14) losesen.
2. Zaagschoen (7) maar beneden zwenken.
3. Snijdiepte volgens schaal (13) instellen. Tandpunt moet ca. 2 mm uith het hout steken.
4. Vastzethefboom (14) wee vast aantrekken.

Zaagschoen verstellen (schuine snede) (afb. 4)

1. De borgschoef van de snijhoekinstelling (5) losdraaien.
2. Zaagschoen op de schaal (4) met de aanduiding van de snijhoek op gewenst+aantal graden instellen 0 / 90^ - 45^
3. Borgschoef vast aandraaien.

Zaagblad wisselen (afb. 5a + b)

1. Snijdiepte op de laagste waarde instellen.

2. Zaagbladbeschemkap (8) met behulp van de hendel (10) tot aan de aanslag omhoog schuiven, vasthouden en gegliktijdig de zaagsilvergrendeling (16) indrukken en vasthouden.

3. Met de inbussleutel (19) de inbusschroef (9) gegen de richting van de wijzers van de klok in losdraaien en de flens afnemen.
4. Zaagblad langs onder afnemen en verrangen. De vertanding moet in zaagrichting wijzen! Afmetingen in acht nemen!

LET OP! De pijlmarkeringen op zaagblad en zaagbladafdekking要去en overeenstemmen!

1. Zaagblad met flens en inbusschroef bevestigen.

8 - Werking (afb. 6 + 7)

De LED-bedrijfsindicator (15) is groen verlicht zodra de machine met de netspanning gekoppeld is. De machine is operationeel.

In-/uitschakelen

De machine beschibt over een veiligheidsschakeling met tweek knoppen: de machine kan slechts in gebruik genomen worden als de handgreep vast omsloten is en beiden knoppen ingedrukt worden. Bij het loslaten van de handgreep schakelt demachine automatisch uit, zodat een onopzettelijke werkung nicht möglichk is.

LET OP! Machine voor het contact met het werkstuk inschakelen!

9 - Werkwijze

• De zaagbladbeschemkap worden door het werkstuk automatisch anschteruit geschoven.
• Met de cirkelzaag Lichtjes en gegmatig voorwaarts bewegen.
• Het neervallende werkstuk dient zich aan de rechtzerzijde van de cirkelzaag te bevinden opdat het brede gedeelte van de machinetafel op het gehele oppervlak ligt.

Laser-markeerhulp (3)

De Lichtstraße van de laser-markeerhulp vergemakkelijk de uitvoering van rechte sneden

a) lungs een voorgetekende snijlijn op het werkstuk
b) door het peilen van een gemarkeeerd vast punt op het werkstuk.

Afhankelijk van het omgevingslicht bedraagt de reikwijdtve van de laserstraal ca.65 cm.

De laser-markeerhulp worden met deschakelaar "Aan/uit" (1) desgewenst inen uitgeschakeld.

Stofafzuiing

Via de stofzuigeraansluiting (11) is de stofafzuing door middel van een stofzuiger möglichk. Het

inademen van slijpstof is schadelijk voor de gezondheid, waarom in principe met ingeschakelde stofafzuiiging werken. Eventueel de bijgeleverde adapter (18) gebruiken om een in de handel verkrijgbare zuigslang aan te sluiten.

10 - Onderhoud en milieu bescherming

Trek voor alle werkzaamheden aan het elektrische gereedschap de netstekker uit het stopcontact.
- Houd het elektrische gereedschap en de ventilatiesleuven schoon om goed en veilig te werkken.

De gegen slingering beschermende kap
moet.altijd vrijkonnenbewegenen moet
automatischkunnensluiten.Houddarom
hetbereikrondde gegenslingering
beschermendekap steeds schoon.
Verwijderstof en spanen door met
persluchtuitteblazenofmeteenkwast.

Niet-gecoate zaagbladen hunnen dooreen dunne laag zuurvrijoei gegencorrosieaanslag beschermd worden.Verwijder voor het zagen de olie weeormdat het hout anders vlekkerig kanworden.

Hars- of lijmresten op het zaagblad beinvloeden de snijkwaliteit in negatieve zin. Reinig zaagbladen waarom onmiddelijk na het gebruik.

OPGELET! Niet meer bruikbare
elektro- en accuapparaten horen
nietthus bij het huishoudelijk afval! Ze
moeten overeenkomstig richtlijn
2012/19/EU voor afgedankte elektro- en
elektronische apparatuur
afzonderlijk verzameld en
haar een milieuvriendelijk
en vakkundig
recyclingcentrum
gebracht worden.

Breng Niet meer bruikbare elektrische apparatuur maar eenplaatselijk inzamelpunt. Verpakkingsmaterialen maar soort gescheden inzamelen en

conform deplaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water honden. Verdere aan wij zingen treft u in de handleiding aan.
• Meister-artikelen worden aan strengge kwaliteitstontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verzowel de tijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie Niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening要去en brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan verrallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijten er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk -heid Niet voor door once apparatenveroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatieveroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie Niet door de klantenservice van Meister Werk zeuge GmbH of een geauthoriserde vakman uitgevoerd

werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstrijken van de garantietermijn kut u op ons blijven rekenen, odomat eventuele reparations aan Meister-artikelen dan gegen lage kosten door ons worden UITgevoerd.

Voor het hieronder vermelde produit ...

... worden verklaard dat het in overeenstemming is met de volgende richtlijnen:

Toegepaste, geharmoniseerde normen:
