Type product	Pendelzaag
Merk	Meister Craft
Model	MPS8001
Nominaal opgenomen vermogen	800 W
Voeding	220-240 V ~ 50 Hz
Aantal onbelaste slagen	0 - 3000 min⁻¹
Slag	19 mm
Schuine sneden	0° tot 45° (rechts en links)
Lasermarkeerhulp	Laser klasse 2, golflengte 650 nm, vermogen < 1 mW
Werkverlichting	Ingebouwde LED
Oscillatieregeling	3 standen (I, II, III)
Lengte aansluitkabel	300 cm
Gewicht (geschat)	Ongeveer 2,5 kg
Zaagblad wisselen	Zonder gereedschap, snelwisselsysteem
Parallel aanslag	Inbegrepen
Stofafzuiging	Adapter voor externe stofzuiger inbegrepen
Dubbele isolatie	Ja
Stofblaasfunctie	Ingebouwde schakelaar
Onderhoud	Reinigen met vochtige doek, af en toe smeren van de geleiderol
Veiligheid	Snijbescherming, vergrendeling van de schakelaar
Reserveonderdelen en repareerbaarheid	Service na verkoop door fabrikant of erkend vakman
Conform gebruik	Zagen van hout, metaal, keramiek, kunststof (met geschikte zaagbladen)

Veelgestelde vragen - MPS8001 Meister Craft

Hoe vervang ik het zaagblad van de pendelzaag MPS8001?

Voor het vervangen van het zaagblad: til de snijbescherming (12) op, draai de hendel in de richting van de pijl en houd deze vast. Steek het zaagblad tot aan de aanslag in de houder (11) en zorg ervoor dat de rug in de groef van de geleiderol (10) grijpt. Laat de hendel los om het zaagblad te blokkeren. Gebruik uitsluitend zaagbladen met geschikte schacht.

Hoe stel ik de snijsnelheid in?

Gebruik de snelheidsregelaar (1) om een van de 6 niveaus (0-3000 min⁻¹) te kiezen. U kunt de snelheid ook continu wijzigen tijdens het gebruik.

Hoe gebruik ik de lasermarkeerhulp?

Druk op de aan/uit-schakelaar voor de lasermarkeerhulp (15): een keer drukken activeert de laser, twee keer de LED-lamp, drie keer beide, nog een keer schakelt alles uit. De laser projecteert een snijlijn op het werkstuk tot 18 cm.

Hoe maak ik schuine sneden?

Draai de schroeven van de zaagtafel (7) los met de steeksleutel (18), duw de zaagtafel naar voren en stel de gewenste hoek in (0°, 15°, 30°, 45° of tussenliggend). Draai de schroeven vast. Voor schuine sneden, til de snijbescherming tot aan de aanslag op.

Welke materialen kan ik met deze zaag zagen?

Deze pendelzaag is ontworpen voor het zagen van hout, metaal, keramiek, kunststofplaten en minerale vezels (met geschikte zaagbladen). Niet gebruiken voor brandhout, asbest of als stationair gereedschap.

Hoe onderhoud ik de pendelzaag MPS8001?

Reinig regelmatig de behuizing, de ventilatieopeningen en de bewegende delen met een vochtige doek (eerst stekker uittrekken). Smeer af en toe de geleiderol van het zaagblad licht in. Dompel het apparaat nooit onder in water.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker. Kijk niet direct in de laserstraal. Houd het apparaat bij de geïsoleerde handgrepen vast om elektrische schokken te voorkomen. Trek de stekker uit het stopcontact voor het uitvoeren van instellingen of het vervangen van het zaagblad.

Hoe gebruik ik de oscillatiefunctie?

De oscillatiekiezer (9) stelt de amplitude van de zaagbladoscillatie in: I voor harde materialen, II voor zachte materialen, III voor zeer zachte materialen. Dit verbetert de snede en vermindert warmteontwikkeling. De instelling kan tijdens het gebruik worden gewijzigd.

Hoe sluit ik een stofzuiger aan voor stofafzuiging?

Gebruik de meegeleverde adapter (16) door deze in de geleidingsgroef van de afzuigopening te duwen en iets naar links te draaien. Sluit de slang van de huishoudelijke stofzuiger aan. Klap de snijbescherming omlaag voor een betere efficiëntie.

Wat te doen bij een storing?

Als het apparaat niet correct werkt, controleer dan eerst de stroomvoorziening en het zaagblad. Neem voor reparaties contact op met de klantenservice van Meister Craft of een erkend vakman. Het openen van het apparaat maakt de garantie ongeldig. Bewaar het aankoopbewijs.

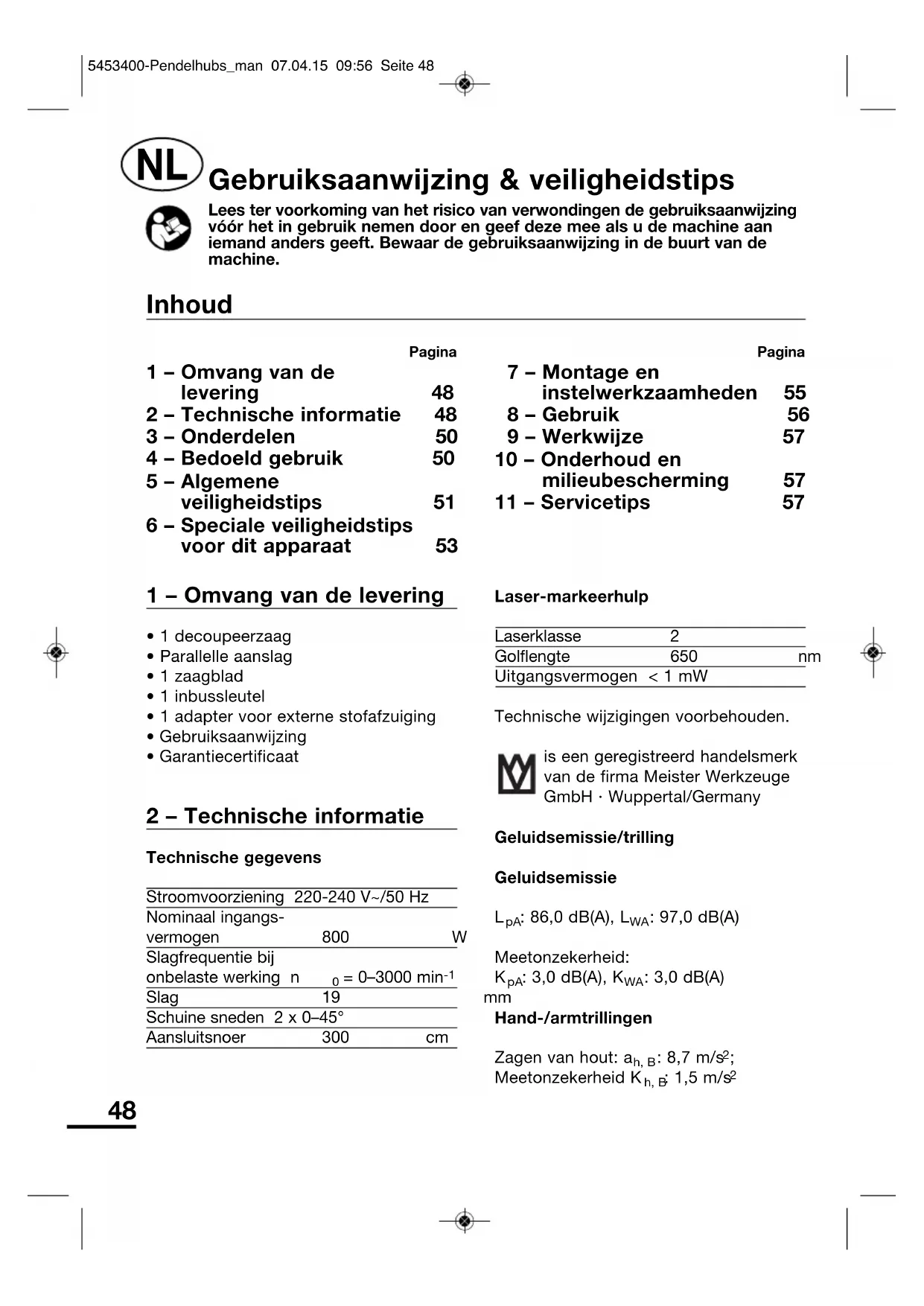

GEBRUIKSAANWIJZING MPS8001 Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina
1 - Omvang van de levering	48
2 - Technische informatie	48
3 - Onderdelen	50
4 - Bedoeld gebruik	50
5 - Algemeneeiligheidstips	51
6 - Specialeeiligheidstips voor dit apparaat	53

7 - Montage en instelwerkzaamheden	55
8 - Gebruik	56
9 - Werkwijze	57
10 - Onderhoud en milieubescherming	57
11 - Servicetips	57

1 - Omvang van de levering

• 1 decoupeerzaag
• Parallelle aanslag
  1 zaagblad
• 1 inbussleutel
  1 adapter voor externe stofafzuiiging
• Gebruiksaanwijzing
• Garantiecertificaat

2 - Technische informatie

Technische gegevens

Stroomvoorziening	220-240 V~/50 Hz
Nominaal ingangs- vermogen	800	W
Slagfrequentie bij onbelaste werking n	0 = 0-3000 min-1
Slag	19
Schuine sneden	2 x 0-45°
Aansluitsnoer	300	cm

Laser-markeerhulp

Laserklasse	2
Golf lenghte	650	nm
Uitgangsvermögen < 1 mW

Technische wijzigingen voorbehouden.

M is een geregisteerd handelsmerk van de firma Meister Werkzeuge GmbH · Wuppertal/Germany

Geluidsemissie/trilling

Geluidsemissie

Zagen van metalen plaat: a_h,M : 9,6 m/s²; Meetonzekerheid K_h,M : 1,5 m/s²

Informatie over de vermindering van trillingen

Meetwaarden berekend in overeen - stemming met EN 60745.

De aangegeven trillingsemissiewaarde.
werd aan de hand van een
gestandaardiseerde keuringsmethode
gemeten en kan ter vergelijkking van
elektrisch gereedschap met ander
elektrisch gereedschap gebruikt worden.

De aangegeven trillingsemissiewaarde kan ook voor een inleidende inschatting van de blootstelling gezbrukt worden.

LET OP! Afhankelijk van de manier waarop het gereedschap gebruikt wordt, kan de trillingssemissiewaarde tijdens het gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Informatie over de vermindering van trillingen

Waarschuwing: de effectief geldende trillingsemissiewaardeijdens het gebruik van de machine kan van de in de gebruiks -aanwijzing resp. door de fabrikant aange -geven trillingsemissie waarde afwijken.

Dit kan door volgende invloedsfactorenveroorzaakt worden die telkens voorresp.ijdens het gebruik in acheftgenomen dienen te worden:

• Wordt het apparaat correct gezbruikt?
  Is de aard van het te bewerken materiaal correct?
  Is de gebruikstoestand van het apparaat in orde?

Zijn de handgrepen, eventueel optionele trillingshandgrepen gemonteerd en bevinden deze zich vast aan het machineframe?

Indien u een onaangenaam gevoel of een huidverkleuringijdens het gebruik van de machine aan uw handen vaststelt, onderbreekt u het werk onmiddelijk. Las voldoende werkonderbrekingen in. Bij veronachtzaming van voldoende werkonderbrekingen kan het tot een hand-arm-trillingssyndroom komen.

Er dient een raming van de belastings -graad afhankelijk van het werk of van het gebruik van de machine plaats te vinden en er dieren passende werk -onderbrekingen ingelast te worden. Op deze manier kan de belastingsgraad tijdens de gelehe werktijd beduidend verminderd worden. Herleid het risico, dat u aan trillingen blootgesteld worden, tot een minimum. Onderhoud uw machine in overeenstemming met de in de gebruiks -aanwijzing vermelde aanwijzingen.

Indien de machine vaker toegepast resp. gezrukt worden, dient u met uw dealer contact op te nemen en eventueel antitrillingstoebehoren (handgrepen) aan te kopen.

Vermijd het gebruik van de machine bij temperaturen van t = 10^ of minder. Stel een werkrooster op, waardoor de belasting door trillingen beperkt kan worden.

Waarschuwing: een bepaalde mate aan geluidshinder door dit apparaat is onvermijdhaar. Stel veel lawaai producerende werkzaamheden tot toegestane en waarvoorn bestemde tijd stippen uit. Houd u eventueel aan rusttijden en beperk de werkduur tot hetoodzakelijkste. Voor uw persoonlijke

bescherming en ter bescherming van in de nabijheid aanwezigepersonen dient geschikte gehoorbescherming gedragente worden.

3 - Onderdelen

1 Voorinstelling van het aantal slagen (stelwiel)
2 Vastzetkop
3 Schakelaar "Aan/uit"
4 Aansluitkabel
5 Aansluiting voor stofafzuiiging
6 Keuzeschakelaar voor stofblaasfunctie
7 Zaagschoen met glijplaat van kunststof
8 Instelling van de snijhoek
9 Slingering
10 Geleiderol
11 Zaagbladopname met snelwissel -systeme
12 Bescherming gegen snijwonden
13 Beschermende beugel
14 Laser-markeerhulp/laseroptiek/LED-werklamp/Laseruittreding (afb. 6)
15 Aan-/uit-schakelaar voor lasermarkeerhulp en LED-werklamp
16 Adapter voor externe stofafzuiiging
17 Zaagblad
18 Inbussleutel
19 Parallellaanslag

4 - Bedoeld gebruik

Deze decoupeerzaag is binnen de aangegeven snijcapaciteiten en met passende toebehoren (door de fabrikant verstrekte gegevens in ache nemen!) geschikt voor het zagen van hout, metalen en - met speciale (niet in het leveringspakket inbegrepen) zaagbladen- keramiek, kunststof- en mineraalvezelplaten. Alle andere toepassingen worden uitdrukkelijkuitgesloten.

Dit apparaat is uitsluitend bestemd voor het gebruik.THuis.

Dit apparaat is er nicht voor bestemd om gebruikt te worden door Personen (met inbegrip van kinderen) die beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en/of kennis vertonen. Kinderen dienen onder toezicht te staan om te vrijwaren dat ze Niet met het apparaat spelen.

Ondoelmatig gebruik

Alle toepassingen met het apparaat die niet in het hoofdstuk „Doelmatig gebruik" vermeld worden, gelden als ondoelmatig gebruik.

Het apparatus mag Niet voor de volgende doeleinden gezrukt worden:

Zagen van brandhout
- Bewerking van asbesthoudende of andere voor de gezondheid gevaarlijke materialen
- Gebruik als Transporteerbaar of stationair apparaat

Erbestaatgevaar voor verwondingen.

Voor alle waaruit voortvloeieende materielle schade en lichamelijke letsels die omwille van een verkeerde toepassing ontstaan is/zijn, is de gebruiker van het apparaat aansprakelijk.

Bij gebruik van andere resp. Niet-originele componenten bij de machine vervalt de garantievergoeding van de fabrikant.

Restrisico's

Ook bij oordeelkundig gebruik van het apparaat blijf er.altijd een bepaald

restrisico dat Niet uitgesloten kan worden. Uit de aard en constructie van het apparaat+kunnen de volgende potentièleGVaren afgeleid worden:

• Contact met het onbeschemde gedeelte van het zaagblad (snijwonde)
• Contact met waar buiten slingerende onderdelen van het zaagblad bij een breuk (snijwonde)
• Terugslag en maar buiten slingeren van werkstukonderdelen (stoten)
  Verlies van het gehoorvermogen indien er bij het werk geen moodzakelijk gehoorbescherming gebruikt worden (gehooryerlies)
• Contact met elektrische stroom door defecte of aangezaagde voedings - kabel, motorhuis (elektrische schok)
• Voor de gezondheid schadelijke emissies van houtstof

Indien de in de gebruiksaanwijzing vermelde aanwijzingen nicht in acht genomen worden, kannen er zich omwille van onoordeelkundig gebruik andere restrisico's voordoen.

5 - Algemene veiligheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen.

Wanner de volgende voorschriften nicht in acheit worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg haben.

Bewaar deze veriligheidsvoorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereed -schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd

risico door een elektrische schok wonneer uw lichaam geaard is.

c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids -bril. Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids -helm of gehoorbescherming,

afhankelijk van de werkomgeving, verminder het verwondingsgevaar.

c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle houden.

f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.

g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

h Wanner stofafzuiigings- of stofop - vangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik

van deze voorzieningen beperkt het gevaar door stof.

4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaardefect is.Elektrisch gereedschap datniet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereed -schap wegelt. Deze voorzorgs - maatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich te vaarlijk wonneer deze door onervaren Personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werkking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik

repareren. Veel oncevalten hebben hun oorzaak in slecht onderhoudenelektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vasten zich gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed -schaps type voorgeschreven. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.
b Als het aansluitsnoor worden beschadigd, moet het door de fabrikant of zich klantenservice vertegenwoordiger worden verrangen, om gezaren te voorkomen.

6 - Specifiek voor het apparaat geldende veiligheidsinstrumenties voor decoupeerzagen

Houd het apparaat uitsluitend aan de geisoleerde grijpvlakken vast wanneru werkzaamhedenuit -

voert, waar bij het inzetgereed schap verborgen stroomleidingen of het eigen netsnoer kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaat - onderdelen onder spanning zetten en tot een elektrische schok leiden.

• Zaagbladwissel en instelling van de zaagschoen uitsluitend bij eenuitgetrokken netstekker.
• Ter bevestiging van de instelsleutel aan de machine alleen de geintegreerde houder gebruiken.
• Het zaagblad moet absolut vast in de houder vergrendeld zich. Tussendoor vaste zitting controleren.
• De zaagschoen要去eigop het volledige oppervlak liggen.
• Asbesthoudend materiaal mag nicht bewerkt worden.
• Houtstof en verzelhoudende materialien können schadelijk voor de gezondheid zijn. Daarom steeds met stofwerend masker en aangesloten en ingeschakelde stofafzuiiging werken.
• Personen in de nabijheid dienen eveneens een stofwerend masker te dragen.
  Bij een beschadigd netaansluitings - snoer mag de machine Niet verder gebrukt worden.

Veiligheidsinstructies voor de lasermarkeerhulp

LET OP! Niet in de laserlichtstraal bijken!

• Laserlichtstraße nicht op mens of dierRCTen.

• Laserlichtstraße nicht op sterk reflecterende materialen gebruiken. Gevaar door reflecterend Licht.

• Reparaties aan de laser-markeerhulp uitsluitend door vaklui lately uitvoeren.
• Geen harde voorwerpen in de laseroptiek (14) introduceren.
• Laseroptiek met een zachte, droge kwast reinigen.
• Het observeren van de laseruittreding (14) met optische instrumenten, zoals bv. vergrootglazen, binnen een afstand van 100mm kan met gevaar voor de ogen gepaard gaan.
  Opgepast - als er andere dan de beschreiben bedieningsinrichtingen gebrukt worden of andere proceduresuitgevoerd worden, kan dit tot gevaarlijke blootstelling aan stralen leiden.

Betekenis van de veiligheidssymbolen

Gebruiksaanwijzing lezen!

Vrijwillig kwaliteitslabel „Geteste veiligheid"

Behuizing is voorzien van een dubbele isolatie

Aansluiting voor stofafzuiiging

Maximale snijdiepte in hout

Apparaat voldoet aan geldende EU-richtlijnen

Belangrijk! Veiligheidsbril dragen!

Belangrijk! Gehoor - bescherming dragen!

Belangrijk! Ademhalings - beschermingsmasker dragen!

Let op! Laserstralen.
Niet in de straal kijken

NietSAMEN met het huisvuil afvoeren!

Bijkomende symbolen en toelichting waar bij in de tekst van deze handleiding.

7 - Montage en instelwerk zaamheden

LET OP! Montage- en instel werk - zaam heden mogen uitsluitend bij stilstaand gereedschap en uitgetrokken net stekker uitgevoerd worden!

Elektronische sturing van de slagfrequentie/voorinstelling van de slagfrequentie (afb. 1a)

Om in functie van het specifieke materiaal te zagen, kan met het stelwiel (1) een geschikte slag -

frequentie 1-6 (0-3000 min-1) ingesteld en met de schakelaar "Aan/uit" aan - gestuurd worden. Het stelwiel dient tegelijk voor een traploze wijziging van de slagfrequentieijdens de werking.

ZaagbladwisseI

De machine beschikt over een snelwisselsystem (11) voor een zaagbladwissel zonder gereedschap.

• Zaagblad aanbrengen (afb. 2a)

Snijbescherming (12) omhoog klappen, hefboom in pijlichting zwenken en houden. Zaagblad in de opname plaatsen en tot aan de aanslag schuiven. De rug van het zaagblad moet waar bij goed in de gleuf van de geleiderol (10) liggen. Hefboom loslaten, hij moet een uitgangspositie innemen om het zaagblad te vergrendelen. Snijbescherming omlaag klappen.

LET OP! Alleen zaagbladen met schacht in overeenstemming met 2b gebruiken!

• Zaagblad verwijderen (afb. 2c)

Bescherming gegen snijwonden (12) omhoog klappen, hendel in de richting van de pij zwenken. Het zaagblad uit de opname nemen. Hendel loslaten.

LET OP! Gevaar voor verwondingen bij het wegnemen het zaagblad!

Verstek-/schuine sneden (afb. 3)

De zaagschoen (7) werd in de fabriek in de middelste positie (0^) ingesteld. Voor de

instelling van verstek- en schuine sneden de borgschroeven van de zaagschoen met de inbussleutel (18) losdraaien (afb. 3) en de zaagschoen langs voren uit因其 vergrendelende positie schuiven. Snijhoek door aftschuingaar rechts of links instellen (8). De hoeken 0^ , 15^ , 30^ en 45^ 因其 gemarkeer, ook tussentijdse waarden hunnen gekozen worden. Borgschoef vast aandraaien. Bij hoeksneden de snijbescherming (12) tot aan de aanslag omhoog klappen.

Slingerinrichting (afb. 1 + 4)

De instelbare slingerinrichting (P) (9) van het zaagblad (I voor harde materialen tot III voor zachte materialen) verbeter in combinatie met de op het specifieke materiaal afgestemde slagfrequentie (H) de afstemming van de machine op het betreffende materiaal (afb. 1). Gelijktijdig wordt het materiaal ontzien, de spaan -uitwerping verbeterd en de vorming van wrijvingswarmte aanzienlijk gereduceerd.

De omschakeling van de slinger inrichting is ook möglich wanneer de machine in werkking is. Aanbevelingen voor de instelling van het apparaat: zie afb. 4.

Parallelle aanslag (afb. 1 + 5)

De bijgeleverde parallelle aanslag (19) (afb. 1) worden door de opname aan de zaagschoen (7) geschoven en met twees schroeven (a) bevestigd (afb. 5). De parallelle aanslag maakt parallelle sneden langs een aanslagkant möglichk.

Stofafzuiigng (afb. 1)

Zuigslang van de huishoud stof - zuiger op de aansluiting voor stofafzuiig (5) van de decoupeer -

zaag aansluiten, eventueel de bijgevoegde adapter (16) gebruiken. Deze vast in de geleidegleuf van de afzuiqopening duwen en met een lichte draaiing waar links vastzetten (afb. 1c). De omlaag getrokken bescherming gegen snijwonden verbetert het rendement van de stofafzuiig.

8 - Gebruik

Netstekker op een stopcontact aansluiten. Stofafzuing inschaken.

Aan: Schakelaar (3) indrukken en ingedrukt honden.

• Uit: Schakelaar (3) loslaten.
• Continue Werking "Aan": schakelaar (3) indrukken en de vastzetknop (2) indrukken en vergrendelen.
• Continue Werking "Uit": schakelaar (3) indrukken - vastzet - knop springt uit de grendelinrichting - en weeer loslaten.

Laser-markeerhulp (afb. 6)

De Lichtstraal van de laser-markeerhulp (14) vergemakkelijk het uitvoeren van rechte smeden in overeenstemming met afb. 8.

a) lungs een voorgetekeende snijlijk op het werkstuk
b) door het peilen van een gemarkeerd vast punt op het werkstuk.

De reikwijdte van de laserstraal bedraagt afhankelijk van het omgevingslicht ca. 18 cm.

LED-werklamp (afb. 7)

De Lichtstraal van de LED-werklamp (14) maakt een beter zich een veilige werk - wijze in donkere werkruimtes möglichk.

Desgewenst konnen deze functies door het indrukken van de schakelaar "Aan/uit" voor laser-markeerhulp en LED-werk-lamp (15) ingeschakeld worden.

1 x indrukken: laser-markeerhulp
- 2 x indrukken: LED-werklamp
- 3 x indrukken: laser-markeerhulp & LED-werklamp

Door nogmaals in te drukken, worden\ beige functies weeuitgeschakeld.

Stofblaasfunctie

Schuif de keuzeschakelaar voor de stofblaasfunctie (6) in de richting van de afzuiqopening om de functie te activeren.

In de ingeschakelde toestand worden de houtsnippers uit het snijbereik geblazen.

Om de stofblaasfunctie uit te schakelen keuzeschakelaar voorwaarts schuiven.

9 - Werkwijze

Zagen

Geen overdreven druk op het te snijden materiaal uitoefenen om verhitting en vernieling van het zaagblad te vermijden.

Dun te snijden materiaal op een extra plantaat leggen om trillingen te dampen en om het snijresultaat te verbeteren.

Invalzagen (dompelzagen)

Indien er midden in het werkstuk gezaagd要去 worden en een boorgat nicht möglich is. Slingerinrichting (9) op 0 zetten, zaagschoen (7) loosen, helemaal achechteruit schuiven en vergrendelen. Zaagblad in gekantelde machinepositie en bij ingeschakelde machine voorzichtig op het werkstuk latent glijden. Zodra het werkstuk doorgezaagd is in normale machinepositie voortwerken.

BELANGRIJKE AANWIJZINGEN IN ACHT NEMEN!

• Er mogen uitsluitend zachte materialen aan de hand van de dompelzaagmethode bewerkt worden.

• Installing van de verstekhoek algijd op 0^ zetten.

10 - Onderhoud en milieu - bescherming

Behuizing, ventilatieopeningen en beweeglijke onderdelen regelmatig van zaagstof ontdoen, eventueel bij eenuitgetrokken netstekker met een vochtige doek afvegen. De geleiderol voor het zaagblad vanijd totijd Lichtjes olien.

OPGELET! Niet meer bruikbare
elektro- en accuapparaten horen
nietouis bij het huishoudelijk afval! Ze
moeten overeenkomstig richtlijn
2012/19/EU voor afgedankte elektro
enelektronische apparatuar afzonderlijk

verzameld en maar een milieuvriendelijk en vakkundig
recyclingcentrum gebracht worden.

Breng Niet更是bruikbare elektrische apparatuur maar eenplaatselijk inzamelpunt. Verpakkingsmaterialen maar soort gescheden inzamelen en conform deplaatselijk bepalingen afvoeren. Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende.

Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• Meister-artikelen worden aan strengge kwaliteitstontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verzort zowel deijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie nicht (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening要去en brengen.

ATTENTIE! indien het apparaat door u worden opengemaakt,

dan vervallen al uw aanspraken op garantie.

BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid Niet voor door once apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatieveroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gebrukt werden en de reparatie Niet door de klantenservice van Meister-Werkzeuge GmbH of een geauthoriseerde vakmanuitgevoerd werk! Dit geldt ook voor de gebrukke accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstijken van de garantietermijnkest u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan gegen lage kosten door ons worden uitgevoerd.

Voor het hieronder vermelde produit ...

...wortd verklaard dat het in overeenstemming is met de volgende richtlijnen:

Toegepaste, geharmoniseerde normen:
