GEBRUIKSAANWIJZING MPS 800 EL Meister Craft

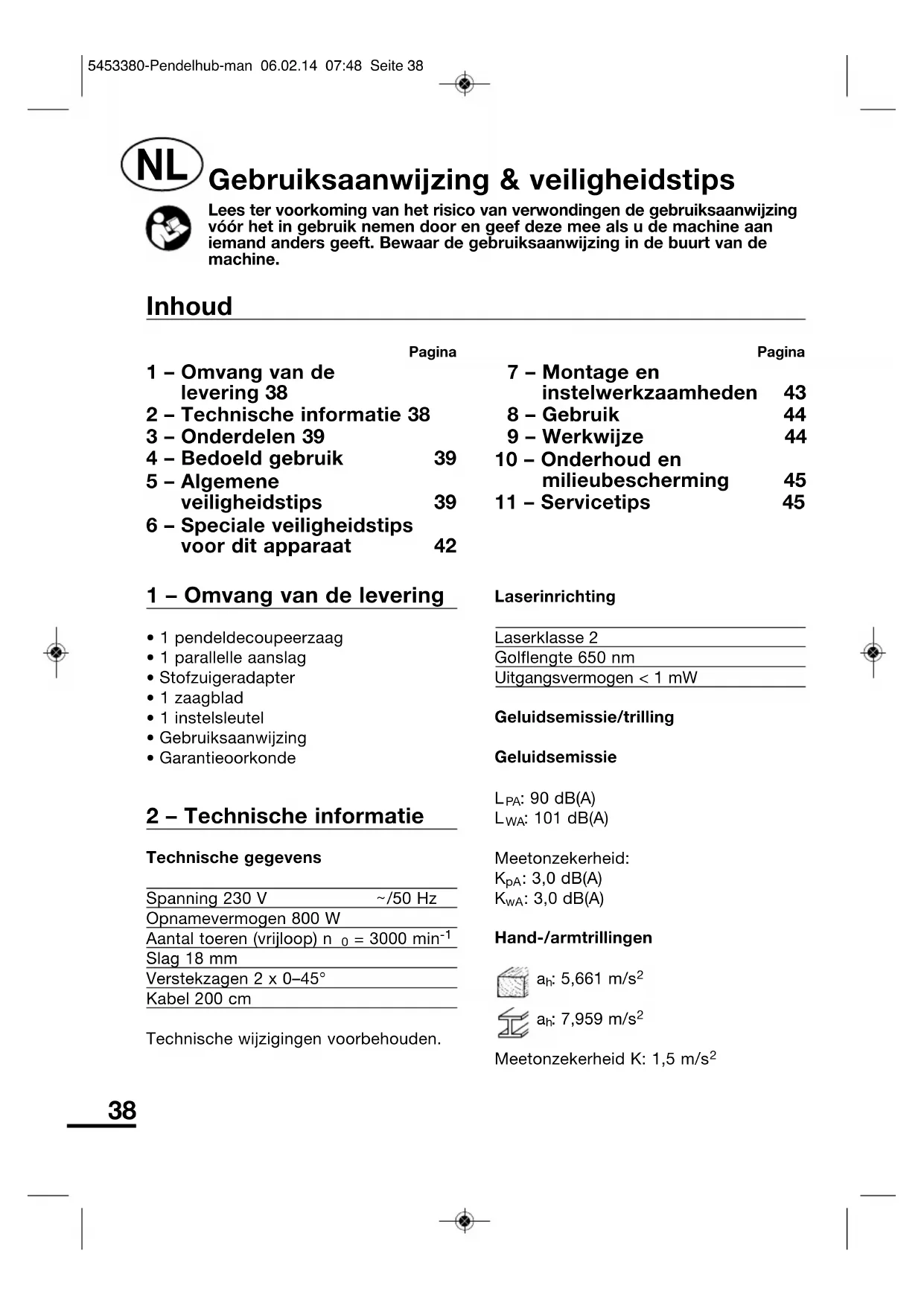

• 1 pendeldecoupeerzaag• 1 parallelle aanslag• Stofzuigeradapter• 1 zaagblad• 1 instelsleutel• Gebruiksaanwijzing• Garantieoorkonde 2 – Technische informatie Technische gegevensSpanning 230 V /50 HzOpnamevermogen 800 WAantal toeren (vrijloop) n = 3000 min Slag 18 mmVerstekzagen 2 x 0–45°Kabel 200 cmTechnische wijzigingen voorbehouden.LaserinrichtingLaserklasse 2Golflengte 650 nmUitgangsvermogen < 1 mWGeluidsemissie/trillingGeluidsemissie

Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzingvóór het in gebruik nemen door en geef deze mee als u de machine aaniemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van demachine. Pagina 1 – Omvang van de levering 38 2 – Technische informatie 38 3 – Onderdelen 39 4 – Bedoeld gebruik 39 5 – Algemene veiligheidstips 39 6 – Speciale veiligheidstips voor dit apparaat 42 Pagina 7 – Montage en instelwerkzaamheden 43 8 – Gebruik 44 9 – Werkwijze 44 10 – Onderhoud en milieubescherming 45 11 – Servicetips 45 Inhoud 5453380-Pendelhub-man 06.02.14 07:48 Seite 3839 Lawaai-/trillingsinformatie Meetwaardes bepaald overeenkomstig EN 60745-1, EN 60745-2-11. De opgegeven trilemissiewaarde werd volgens een genormaliseerd testprocédé gemeten en kan als vergelijking van een elektrisch werktuig met een ander gebruikt worden. De opgegeven trilemissiewaarde kan ook voor een inleidende inschatting van de schade gebruikt worden. LET OP! De trilemissiewaarde kan tijdens het gebruik van het elektrisch gereedschap van de opgegeven waarde verschillen, in functie van de manier waarop het gereedschap gebruikt wordt. Er moeten veiligheidsmaatregelen ter bescherming van de gebruiker vastgelegd worden. Hierbij gebeurt de inschatting van de schade rekening houdend met de werkelijke gebruiksomstandigheden. (Daarbij moet rekening gehouden worden met alle onderdelen van de bedrijfscyclus, d.w.z. ook periodes waarin het gereedschap uitgeschakeld is en periodes waarin het wel ingeschakeld is, maar zonder belasting loopt.) 3 – Onderdelen 1 In-/uitschakelaar 2 Toerentalselectie 3 Vastzetknop 4 Pendeling 5 Aansluitkabel 6 Zaagbescherming 7 Aansluiting voor stofafzuiging/ stofzuigeradapter 8 Zaaghoekinstelling 9 Geleiderol 10 Voetplaat 11 Parallelgeleider 12 Instelsleutel 13 Laseroptiek 14 Laser-aan-/uitschakelaar 4 – Bedoeld gebruik Rekening houdend met het opgegeven zaagvermogen en voorzien van de passende toebehoren (neem de informatie van de fabrikant in acht!), is deze zaag geschikt om er hout, metaal, keramiek, kunststof- en mineraalvezel platen mee te zagen. Alle andere toe passingen zijn uitdrukkelijk uitgesloten. Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. 5 – Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). 5453380-Pendelhub-man 06.02.14 07:48 Seite 3940 Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen. 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2 Elektrische veiligheid a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het 5453380-Pendelhub-man 06.02.14 07:48 Seite 4041 gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar. c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle. h Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van 5453380-Pendelhub-man 06.02.14 07:48 Seite 4142 het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. b Als het aansluitsnoer wordt beschadigd, moet het door de fabrikant of zijn klantenservice vertegenwoordiger worden vervangen, om gevaren te voorkomen. 6 – Speciale veiligheidstips voor dit apparaat

• Gebruik scherpe en intacte zaagbladen. Gescheurde, verbogen of botte zaagbladen onmiddellijk vervangen.

• Applicatiegereedschap, aantal slagen en slingering aan het materiaal aanpassen. Op een gelijkmatige voeding letten.

• Het apparaat alleen met een gemonteerde voetplaat (10) gebruiken. Tijdens het werken moet de voetplaat altijd op het werkstuk liggen.

• Het apparaat altijd ingeschakeld op het werkstuk zetten.

• Asbesthoudend materiaal mag niet bewerkt worden. Gebruik bij andere vezelhoudende materialen een gelaatsscherm en stofafzuiging.

• Als apparaten buiten gebruikt worden, moeten ze via een aardlekschakelaar aangesloten worden. Verlengsnoer en stekker moeten voor het gebruik buiten goedgekeurd zijn.

• Zaagblad niet door er van de zijkant tegenaan te drukken afremmen.

• Zet het werkstuk tegen verschuiven met behulp van spaninrichtingen vast.

• Snoer altijd naar achteren van de werkplek wegvoeren.

• Tijdens het gebruik het apparaat altijd met beide handen geleiden en stevig gaan staan.

• Het apparaat mag niet vochtig zijn en ook niet in een vochtige omgeving gebruikt worden. 5453380-Pendelhub-man 06.02.14 07:48 Seite 4243

• Vóór elk gebruik apparaat, snoer en stekker controleren. Laat schaden alleen door een vakman repareren. Stekker alleen met een uitgeschakelde machine in het stopcontact steken.

• Draag bij werkzaamheden waarbij stof ontstaat, een adembescherming en veiligheidsbril, rook niet en vermijd open vuur.

• Draag handschoenen tijdens het werken met zaagbladen en ruwe materialen.

• Draag veiligheidshandschoenen bij het wisselen van het zaagblad ter voorkoming van letsel door de scherpe snijkanten van het zaagblad.

• Draag een gehoorbescherming.

• Trek vóór alle werkzaamheden aan de machine altijd eerst de stekker uit het stopcontact.

• Geen gereedschapsleutel erin laten steken.

• Algemene veiligheidswenken voor de omgang met elektrisch gereedschap. Veiligheidsvoorschriften voor de laserbeamer Niet in de laserlichtstraal kijken.

• De laserlichtstraal niet op mensen of dieren richten.

• De laserlichtstraal niet op sterk reflecterende materialen gebruiken. Gevaar door reflecterend licht.

• Reparaties aan de laserbeamer uitsluitend door een vakman laten uitvoeren.

• Geen harde voorwerpen in de laseroptiek (13) brengen.

• De laseroptiek met een zacht, droog penseel reinigen. 7 – Montage en instelwerk zaamheden Elektronische toerentalregeling/ toerentalselectie Om het zagen aan te passen aan het soort materiaal kan met het stelwiel (2) een geschikt toerental 1–6 (0–3000 min

) ingesteld en met de in-/ uitschakelaar (1) aangestuurd worden. Het stelwiel dient tegelijk voor het traploos aanpassen van het toerental tijdens de werking. Slingering De instelbare slingerbeweging (P) van het zaagblad (0 voor harde materialen tot 3 voor zachte materialen) verbetert de afstemming van de machine op het gegeven materiaal. Gelijktijdig wordt het zaagblad gespaard, de spaanuitwerping verbeterd en de vorming van wrijvingswarmte aanzienlijk gereduceerd. De omschakeling van de slingering is ook bij een functionerende machine mogelijk. Aanbevelingen voor de instelling van het apparaat: zie afb. 4. 5453380-Pendelhub-man 06.02.14 07:48 Seite 4344 Aanbrengen van het zaagblad (afb. 2) OPGELET! Voor elke vervanging van het zaagblad de stekker uittrekken! . Ring van de zaagbladopname (A) in richting (a) draaien en houden. Zaagblad in de zaagbladopname tot aan de aanslag insteken of wegnemen. Ring loslaten. Zaagblad in de opnamegleuven tot de aanslag schuiven, zodat de rug goed in de gleuf van de geleiderol ligt. De ring springt in positie (b) terug en vergrendelt het zaagblad. Parallelle aanslag De meegeleverde parallelle aanslag wordt door de opname aan de zaagschoen geschoven en met twee schroeven vastgezet (afb. 1). De parallelle aanslag maakt parallelle zaagsneden langs een aanslagkant mogelijk. Stofafzuiging Zuigslang van de huishoud - stofzuiger op de afzuigopening (7) van de decoupeerzaag aansluiten, eventueel de bijgevoegde adapter (2) gebruiken. De omlaag getrokken snijdbescherming (6) verbetert het rendement van de stofafzuiging. Verstek-/schuine sneden De zaagschoen (10) werd in de fabriek in de middelste stand (O°) ingesteld. Voor de instelling van verstek- en schuine sneden de borgschroef van de zaagschoen met de instelsleutel losdraaien (afbeelding 3) en de zaagschoen lang voren uit zijn vergrendelstand schuiven. Snijdhoek (8) door afschuining naar rechts of links instellen. De hoeken 0°, 15°, 30° en 45° zijn gemarkeerd, ook tussenwaarden kunnen gekozen worden. Borgschroef vast aandraaien. Bij hoeksneden de snijdbescherming (6) tot aan de aanslag omhoog klappen. 8 – Gebruik Steek de stekker in een stopcontact

• AAN: Druk op de schakelaar (1) en houd deze vast.

• UIT: Laat de schakelaar (1) los.

• Continu gebruik AAN: Druk op de schakelaar (1), druk op de vastzetknop (2) en fixeer deze.

• Continu gebruik UIT: Druk opnieuw op de schakelaar (1) – de vastzetknop springt uit de fixering – en laat de knop weer los. 9 – Werkwijze Zagen Oefen geen overmatige druk op het werkstuk uit. Zo voorkomt u dat het zaagblad te heet wordt en kapot gaat. Leg dun materiaal op een extra plaat om trillingen te dempen en betere zaagresultaten te krijgen. Insteekzagen Als in het midden van het werkstuk gezaagd moet worden en het boren van een gat niet mogelijk is. Het pendelen op 0 zetten, voetplaat losmaken, helemaal naar achteren schuiven en vastzetten. Zaagblad met gekantelde machine en met ingeschakelde machine 5453380-Pendelhub-man 06.02.14 07:48 Seite 4445 voorzichtig op het werkstuk laten zakken (afb. 5). Zodra het werkstuk is doorgezaagd, in normale stand van de machine verder zagen. Laserbeamer De lichtstraal van de laserbeamer vergemakkelijkt het maken van rechte zaagsneden a) langs een voorgetekende zaaglijn op het werkstuk; b) door te peilen naar een aangeduid vast punt op het werkstuk. De reikwijdte van de laserstraal bedraagt in functie van het omgevingslicht ca. 65 cm. De laserbeamer wordt met de in- /uitschakelaar (14) indien nodig in- en uitgeschakeld. 10 – Onderhoud en milieu - bescherming Verwijder regelmatig het zaagstof van het huis, de ventilatie-openingen en de draaiende delen of reinig deze - bij uitgetrokken stekker - eventueel met een vochtige doek. Doe regelmatig een beetje olie op de geleidingsrol voor het zaagblad. Houtstof met een fijn penseel van de laseroptiek verwijderen. Geen scherpe voorwerpen in de optiek brengen. OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden. Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 11 – Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• MeisterCRAFT-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan - wijzingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service- adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen. 5453380-Pendelhub-man 06.02.14 07:48 Seite 4546

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie. BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk - heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan MeisterCRAFT-artikelen dan tegen lage kosten door ons worden uitgevoerd. 5453380-Pendelhub-man 06.02.14 07:48 Seite 461 – Teslimat kapsam∂
