HASZNÁLATI ÚTMUTATÓ MMS 800 E Meister Craft
H - Többcélú elektromos fűrész .... 75

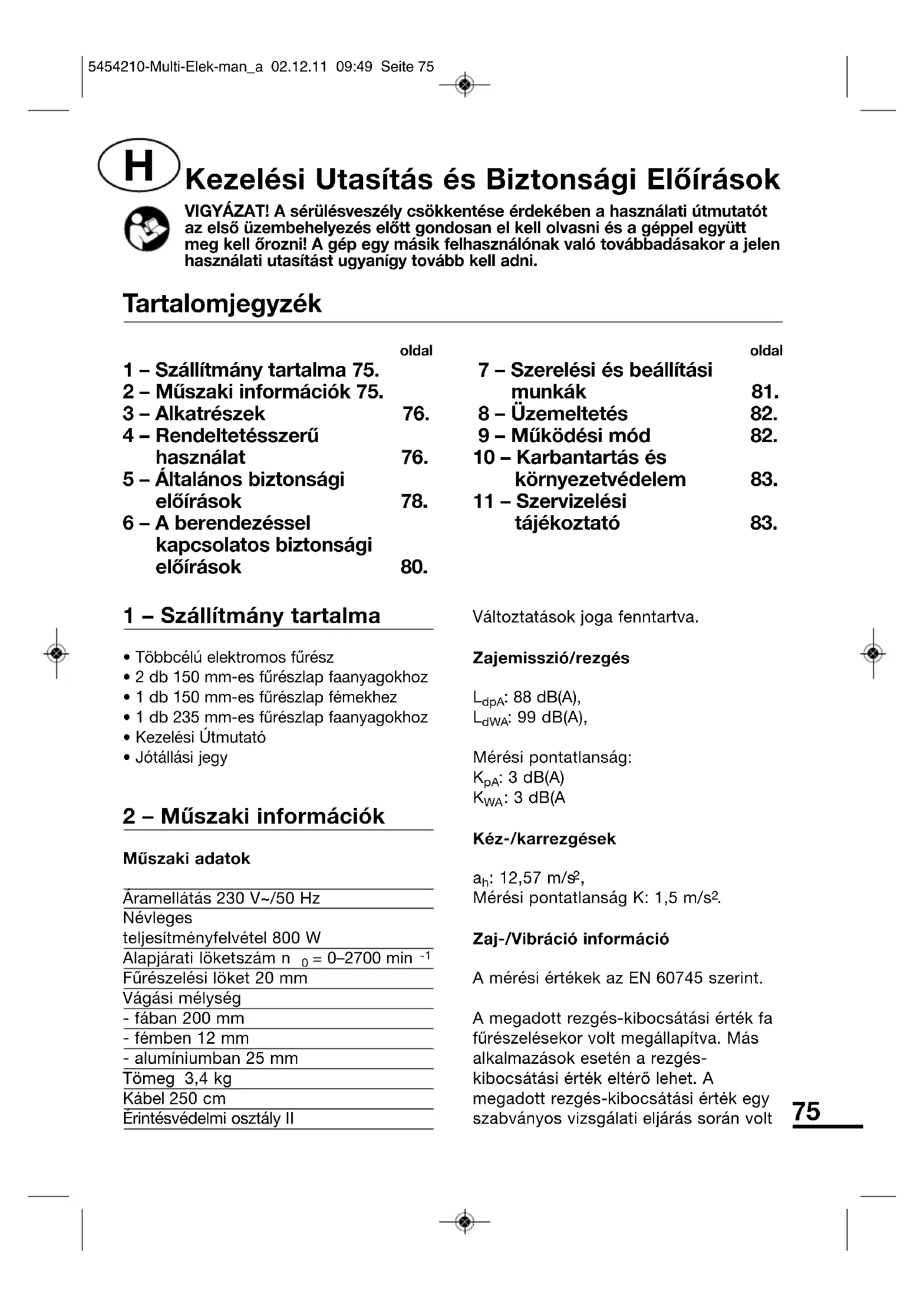

Kezelési Utasítás és Biztonsági Előírások
VIGYÁZAT! A sérülésveszély csökkentése érdekében a használati útmutatót az első üzembehelyezés előtt gondosan el kell olvasni és a géppel együtt meg kell őrozni! A gép egy másik felhasználónak való továbbadásakor a jelen használati utasítást ugyanígy tovább kell adni.
Tartalomjegyzék
| oldal | oldal | ||
| 1 – Szállítmány tartalma 75. | 7 – Szerelési és beállításimunkák | 81. | |
| 2 – Műszaki információk 75. | |||
| 3 – Alkatrészek | 76. | 8 – Üzemeltetés | 82. |
| 4 – Rendeltetésszerűhasználat | 76. | 9 – Működési mód | 82. |
| 10 – Karbantartás éskörnyezetvédelem | 83. | ||
| 5 – Általános biztonsági előírások | 78. | 11 – Szervizelésitájékoztató | 83. |
| 6 – A berendezésselkapcsolatos biztonsági előírások | 80. |
1 – Szállítmány tartalma
• Többcélú elektromos fűrész
• 2 db 150 mm-es fűrészlap faanyagokhoz
• 1 db 150 mm-es fűrészlap fémekhez
• 1 db 235 mm-es fűrészlap faanyagokhoz
- Kezelési Útmutató
- Jótállási jegy
2 - Műszaki információk
Müszaki adatok
| Áramellátás 230 V~/50 Hz |
| Névlegesteljesítményfelvétel 800 W |
| Alapjáratí löketszám n _0 = 0–2700 min ^-1 |
| Fűrészelési löket 20 mm |
| Vágási mélység |
| - fában 200 mm |
| - fémben 12 mm |
| - alumíniumban 25 mm |
| Tömeg 3,4 kg |
| Kábel 250 cm |
| Érintésvédelmi osztály II |
Változtatások joga fenntartva.
Zajemisszió/rezgés
L_dpA : 88 dB(A), L_dWA : 99 dB(A),
Mérési pontatlanság:
K_pA : 3 dB(A)
K_WA : 3 dB(A
Kéz-/karrezgések
a_h : 12,57 m/s ^2 , Mérési pontatlanság K: 1,5 m/s ^2 .
Zaj-/Vibráció információ
A mérési értékek az EN 60745 szerint.
A megadott rezgés-kibocsátási érték fa fűrészelésekor volt megállapítva. Más alkalmazások esetén a rezgés-kibocsátási érték eltérő lehet. A megadott rezgés-kibocsátási érték egy szabványos vizsgálati eljárás során volt
megmérve, és alkalmazható egy elektromos szerszám összehasonlítására más szerszámmal.
A megadott rezgéskibocsátás felhasználható a befolyásolás bevezető becsléséhez is.
FIGYELEM! A rezgéskibocsátási érték az elektromos szerszám használata során a megadott értéktől eltérhet, attól függően, hogyan használják az elektromos szerszámot.
A kezelő védelme érdekében meg kell határozni a biztonsági intézkedéseket. Ilyenkor a károsodás becslése a tényleges használati feltételek figyelembevételével történik. (Ennek során a kezelési ciklus valamennyi részét figyelembe kell venni, azaz azokat az időszakokat is, amelyekben az elektromos szerszám ki van kapcsolva, valamint azokat, amelyekben ugyan az be van kapcsolva, de terhelés nélkül működik.)
FIGYELEM! Nem kerülhető el a berendezés okozta bizonyos zajterhelés. Ezért a nagyon zajos munkavégzést a megengedett és arra kijelölt időszakokban kell végezni. Tartsa magát adott esetben a nyugalmi időhöz, és a munkavégzés időtartamát szorítsa a legszükségesebbre!
FIGYELEM! A zaj halláskárosodást okozhat. Ezért csak megfelelő fülvédővel dolgozzon! A közelben tartózkodó személyeknek is fülvédőt kell viselniük.
3 - Alkatrészek
1 Be-/kikapcsoló reteszeléssel
2 LED munkahely megvilágító lámpa
3 Fürésztalp
4 Fürészlap befogó egység
5 Rezgésbeállító kapcsoló
6 Fürészlap reteszelőkar
7 Fogantyú
8 Pótfogantyú
9 Fürésztalp reteszelögomb
10 Lámpakapcsoló
4 – Rendeltetésszerű használat
Fában, fémben és műanyagokban végzett fűrészelés. Alkalmas tartozékokkal felszerelve reszelésre, tisztításra és rozsdátlanításra is alkalmazható. Csak megfelelő betétszerszámokat használjon, és vegye figyelembe a mindenkori gyártó előírásait. Minden más alkalmazás nem rendeltetésszerű használatnak számít. A berendezés csak háztartási, nem ipari alkalmazásra szolgál. A berendezést nem szabad rögzített, stacioner berendezésként használni.
Ez a készülék csak a ház körüli munkákra szolgál.
Ez a készülék nem rendeltetett arra, hogy korlátozott fizikai, érzéki vagy szellemi képességekkel rendelkező, vagy tapasztalattal és/vagy tudással nem rendelkező személyek használják (beleértve a gyermekeket is), kivéve, ha biztonságukért felelős személy felügyeli őket vagy utasításokat adott nekik az eszköz használatára vonatkozóan. A gyermekeket felügyelni kell annak biztosítása érdekében, hogy nem játszanak az eszközzel.
FIGYELEM! A készülék rendeltetésének meg nem felelő használata, a készüléken végrehajtott változtatások és olyan alkatrészek használata, amelyeket a gyártó nem ellenőrzött és nem engedélyezett,
előre nem látható károkat okozhatnak. Nem rendeltetésszerű használat
A berendezés mindenfajta alkalmazása, amelyet nem tartalmaz a „rendeltetésszerű használat” c. fejezet, nem rendeltetésszerű használatnak számít.
Ez az elektromos szerszám nem használható fák kivágására.
Ha nem az előírt alkalmazásokra használja az elektromos szerszámot, veszélyhelyzetek alakulhatnak ki, ami sérülést okozhat. Ne használjon olyan tartozékot, amelyet nem ehhez az elektromos szerszámhoz írtak elő.
Ha fel tud helyezni egy tartozékot az elektromos szerszámjára, az még nem garancia a biztonságos használatra.
A szerszámfej megengedett löketszámának legalább annyira magasnak kell lenni, mint az elektromos szerszám megadott maximális löketszámának. Ha a tartozék gyorsabban forog, mint megengedett, eltörhet és elröpülhet.
Sérülési veszély áll fenn! Egy helytelen alkalmazásból származó anyagi károk, illetve személyi sérülések a készülék felhasználóját terhelik.
Ha a géphez más, illetve nem eredeti alkatrészeket használ, ez törli a gyártó által vállalt szavatosságot.
További kockázatok:
Jelen elektromos szerszám üzemeltetési útmutatója részletes utasításokat tartalmaz az elektromos szerszámok biztonságos használatához. Ennek ellenére minden elektromos szerszám
rejt bizonyos kockázatokat, amelyek nem zárhatók teljesen ki a létező biztonsági berendezések révén. Ezért kezelje a megfelelő elővigyázatossággal az elektromos szerszámokat.
Példa további kockázatokra:
- A forgó részek vagy betétszerszámok megérintése.
- A szétrepülő munkadarabok vagy részek okozta sérülés.
- Tüzveszély a motor elégtelen szellőztetése esetén.
- Halláskárosodás, ha munka közben nem használ fülvédőt.
A biztonságos szerszámkezelés függ attól is, hogy a kezelő személyzet mennyire ismeri az adott elektromos szerszámot. A megfelelő gépismeretek, illetve a szerszám körültekintő kezelése munka közben segítenek a fennálló kockázatok csökkentésében.
Vigyázat! A jelen elektromos szerszám üzem közben elektromágneses mezőt bocsát ki. Ez a mező bizonyos körülmények között befolyásolhatja az aktív vagy passzív orvosi implantátumokat. A komoly vagy halálos sérülések veszélyének csökkentése érdekében ajánljuk az orvosi implantátumokat viselő személyek számára, hogy konzultáljanak orvosukkal és az orvosi implantátum gyártójával, mielőtt kezelnék az elektromos szerszámot.
5 – Általános biztonsági előírások az elektromos kéziszerszámok kezelésére
FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
A jövőbeni használat érdekében őrizzen meg minden biztonsági tudnivalót és útmutatót.
A biztonsági tudnivalókban alkalmazott „elektromos szerszámgép" fogalom hálózatról működtetett elektromos szerszámgépekre (hálózati kábellel) és akkuval működtetett elektromos szerszámgépekre (hálózati kábel nélkül) vonatkozik.
1 Munkahelyi biztonság
a Munkaterületét mindig tartsa tisztán és jól megvilágítva. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b Ne dolgozzon az elektromos szerszámgéppel robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámgépek szikrákat hoznak létre, melyek meggyújthatják a port vagy a gözőket.
c Az elektromos szerszámgép használata közben tartsa távol a gyermekeket és az illetéktelen személyeket. Ha elvonják a figyelmét, elveszítheti a szerszámgép feletti uralmat.
2 Elektromos biztonság
a Az elektromos szerszámgép csatlakozó dugasznak találnia kell a dugaszoló aljzatba. A dugaszt semmilyen módon sem szabad módosítani. Ne használjon adapter dugaszokat védőföldelt elektromos szerszámgéppel együtt. A módosítás nélküli dugaszok és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
b Kerülje teste érintkezését a földelt felületekkel, mint pl. csövekkel, fütőtestekkel, tűzhelyekkel és hűtőszekrényekkel. Megnő az áramütés veszélyének kockázata, ha az Ön teste földelve van.
c A készüléket tartsa távol esőtől és nedvességtől. Nő az áramütés kockázata, ha víz hatol be az elektromos készülékbe.
d Ne használja a kábelt rendeltetésétől eltérő célokra, az elektromos szerszámgép hordozásához, felakasztásához vagy a hálózati csatlakozó dugasz dugaszoló aljzatból történő kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles peremektől vagy mozgásban lévő készülékelemektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.
e Ha egy elektromos szerszámgéppel a szabadban akar dolgozni, csak olyan hosszabbító kábelt használjon, amely külső térben történő használatra is engedélyezett. A kültéri használatra alkalmas hosszabbító kábel alkalmazása csökkenti az áramütés kockázatát.
f Ha elkerülhetetlen egy elektromos szerszámgép nedves környezetben történő használata, alkalmazzon egy olyan hibaáramvédő kapcsolót. Egy hibaáramvédő kapcsoló használata csökkenti az áramütés kockázatát.
3 Személyek biztonsága
a Legyen figyelmes, ügyeljen arra, hogy mit tesz, és végezze a munkát racionálisan az elektromos szerszámgéppel. Soha ne használjon elektromos szerszámgépet, ha fáradt, illetve kábítószerek, alkohol vagy gyógyszerek hatása alatt áll. Egy elektromos szerszámgép használata közben egyetlen figyelmetlen pillanat is komoly sérülésekhez vezethet.
b Hordjon személyi védőfelszerelést és viseljen mindig egy védőszemüveget. A személyi védőfelszerelés, mint a pormaszk, a csúszásálló biztonsági cipők, a védősisak vagy a hallásvédő viselése, az elektromos szerszámgép mindenkori fajtája és alkalmazása függvényében, csökkenti a sérülések kockázatát.
c Kerülje a véletlen üzembe helyezést. Győződjön meg arról, hogy az elektromos szerszámgép ki van kapcsolva, mielőtt áramellátásra és/ vagy akkura csatlakoztatja, felemeli, vagy hordozza. Balesetekhez vezethet, ha a készülék hordozása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra.
d Az elektromos szerszámgép bekapcsolása előtt távolítsa el a
beállító szerszámokat vagy a csavarkulcsot. A forgó készülékrészekben lévő szerszám vagy szerszámkulcs sérülésekhez vezethet.
e Kerülje a nem természetes testtartást. Gondoskodjon a stabil álló helyzetről, és mindenkor tartsa meg egyensúlyát. Így váratlan helyzetekben jobban tudja kontrollálni az elektromos szerszámgépet.
f Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűit tartsa távol a mozgásban lévő alkotóelemektől. A mozgásban lévő alkotóelemek behúzhatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g Ha lehetőség van porszívó és porgyűjtő szerkezetek felszerelésére, győződjön meg arról, hogy azok csatlakoztatva vannak, és szabályszerűen kerülnek alkalmazásra. Porelszívó alkalmazása csökkentheti a por miatti veszélyeztetéseket.
4 Az elektromos szerszámgép alkalmazása és kezelése
a Ne terhelje túl a készüléket. Munkájához használja az annak megfelelő elektromos szerszámgépet. A megfelelő elektromos szerszámgéppel jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b Ne használjon olyan elektromos szerszámgépet, melynek meghibásodott a kapcsolója. A nem be- vagy kikapcsolható elektromos szerszámgép veszélyes és meg kell javíttatni.
c Húzza ki a dugaszt a dugaszoló aljzatból és/vagy vegye ki az akkut, mielőtt beállításokat végez a készüléken, tartozékelemeket cserél, vagy elrakja a készüléket. Ez az óvintézkedés megakadályozza az elektromos szerszámgép véletlen beindulását.
d A használaton kívül lévő elektromos szerszámgépek tárolása gyermekek által el nem érhető helyen történjen. Ne engedje, hogy olyan személyek használják a készüléket, akik azt nem ismerik, és jelen utasításokat nem olvasták el. Az elektromos szerszámgépek veszélyesek, ha azokat tapasztalatlan személyek használják.
e A készüléket ápolja gondosan. Ellenőrizze, hogy a mozgatható alkotóelemek kifogástalanul működjenek, és ne szoruljanak, illetve, hogy ne legyenek eltörve vagy olyan mértékben megsérülve alkotóelemek, hogy az csorbítsa az elektromos szerszámgép működését. A készülék használata előtt a sérült alkotóelemeket javíttassa meg. Számos baleset okát a rosszul karbantartott elektromos szerszámgépek képezik.
f A vágószerszámokat tartsa élesen és tisztán. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be és könnyebben vezethetők.
g Az elektromos szerszámgépet, a tartozékokat, a behelyezhető szerszámokat stb. alkalmazza jelen utasításoknak megfelelően. Eközben vegye figyelembe a munkafeltételeket és a kivitelezendő tevékenységet. Az elektromos szerszámgépek
rendeltetés szerinti alkalmazásoktól eltérő célra történő használata veszélyes szituációkat teremthet.
5 Szerviz
a Elektromos szerszámgépe javíttatásához csak szakképzett szakszemélyzetet és csak eredeti pótalkatrészeket vegyen igénybe. Ezzel biztosított, hogy az elektromos szerszámgép biztonságos marad.
b Ha a csatlakozóvezeték megsérül, azt a veszélyes helyzetek megelőzésére a gyártó céggel, vagy egy Vevőszolgálattal azonnal cseréltesse ki.
6 – A berendezéssel kapcsolatos biztonsági előírások
- Csak éles, kifogástalan fürészlapokat használjon. A megrepedt, meggörbült vagy már életlen fürészlapokat azonnal cserélje ki.
- Az alkalmazott szerszámokat, a löketszámot és a rezgőmozgást a megmunkálásra kerülő anyag tulajdonságainak megfelelően kell megválasztani. Ügyeljen az egyenletes előtolásra.
- A berendezést csak az arra felszerelt talplemezzel (3) együtt üzemeltesse. A munka közben a talplemeznek mindig fel kell feküdnie a megmunkálásra kerülő munkadarabra.
- A berendezést mindig csak bekapcsolt állapotban vigye fel a munkadarabra.
- A készülékkel azbesztet tartalmazó anyagokat megmunkálni tilos. Más, rostos szerkezetű anyagok
megmunkálásakor viseljen védőálarcot és alkalmazzon porelszívást.
- Ha a berendezést a szabadban használja, úgy azt csak egy hibaáram védőkapcsolón keresztül csatlakoztassa a hálózatra. Ekkor csak olyan hosszabbítót és csatlakozó dugót szabad használni, amelyek a szabadban való alkalmazásra is engedélyezve vannak.
- A fűrészlapot nem szabad oldalirányú nyomással lefékezni.
- A megmunkálásra kerülő munkadarabot megfelelő befogó berendezéssel biztosítsa be elcsúszás ellen.
- A kábelt a munkahelytöl mindig csak hátrafelé vezesse el.
- A munka során a berendezést mindig mindkét kezével fogja és gondoskodjon arról, hogy biztos, szilárd talajon álljon.
- A készüléknek nem szabad nedvesnek lennie és azt nem szabad nedves környezetben használni.
- A berendezést, a csatlakozó kábelt és a csatlakozó dugót minden használat előtt ellenőrizni kell. Ha ezeken rongálódásokat észlel, azt csak egy szakemberrel szabad kijavíttatni. A csatlakozó dugót csak kikapcsolt berendezés mellett dugja be a dugaszoló aljzatba.
- Olyan munkákhoz, amelyek során por keletkezik, viseljen porvédő álarcot és védőszemüveget, – ne dohányozzon és kerülje el a nyilt tüzet.
- A fűrészlapok és durva anyagok kezeléséhez viseljen kesztyűt.
- Viseljen védő kesztyűt, hogy a fűrészlap kicserélésekor elkerülje a fűészlap éles vágóélei által kiváltott sérüléseket.
- Viseljen fülvédőt.
- A berendezésen végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból.
- Ne hagyja a szerszámkulcsokat a szerszámon, illetve a szerszámban.
- Tartsa be az elektromos szerszámok kezelésére vonatkozó Általános biztonsági előírásokat.
- Ha a csatlakozóvezeték megsérül, azt a veszélyes helyzetek megelőzésére a gyártó céggel, vagy egy Vevőszolgálattal azonnal cseréltesse ki.
7 - Szerelési és beállítási munkák
Rezgőmozgás (P)
A fűrészlap beállítható (P) rezgőmozgását (kemény anyagoknál 0, az egyre
puhább anyagoknál egészen a 3. fokozatig) az anyag tulajdonságainak megfelelő (H) löketszámmal kombinálva
a berendezést optimálisan be lehet állítani a megmunkálásra kerülő anyagra. Az optimális beállítás kíméli a fűrészlapot, megjavítja a forgácskivetést és lényegesen csökkenti a súrlódás során keletkező hőt. A rezgőmozgást járó berendezés mellett is át lehet kapcsolni. Javaslatok a berendezés beállításához - lásd az 1. ábrát.
Fűrészlapcsere (3. ábra)
Húzza meg a fűrészlap reteszelőkart (6). Távolítsa el a fűrészport a fűrészlap befogó egységből. Az ábrán látható módon cserélje ki a fűrészlapot. Ügyeljen arra, hogy a lökőrúd vezetőcsapja belenyúljon a fűrészlap vezetőnyílásába. A fűrészlapnak a reteszelőkar (6) eleresztése után már húzásra sem szabad kijönnie a rögzítéséből.
FIGYELEM! Minden fűrészlapcsere előtt húzza ki a hálózati csatlakozó dugót!
A fűrésztalp beállítása (4. ábra)
Nyomja meg a fűrésztalp reteszelőgombot (10) és tolja el hosszirányban a kívánt helyzetbe a fűrésztalpat (3). Ismét engedje el a reteszelő gombot. Beállítási céllal, vagy a különböző anyagokra való felfektetéshez ezen felül még a fűrészlap dőlési szöge is beállítható.
8 - Üzemeltetés
- Bekapcsolás: Nyomja be a be-/kikapcsolót (1). A készülék a legalacsonyabb fordulatszámmal indul el. Ha a kapcsolót erősebben benyomja = magasabb fordulatszám.
- Kikapcsolás: Engedje el a be-/kikapcsolót (1).
A be-/kikapcsolót nem lehet tartós üzemhez bekapcsolt állapotban reteszelni.
- LED munkahely megvilágító lámpa Rossz megvilágítás esetén kapcsolja be a LED munkahely megvilágító lámpát (11). A 2 LED-körte megvilágítja a vágási tartományt (2. ábra).
9 - Működési mód
Válassza ki, illetve állítsa be az anyag tulajdonságainak megfelelő fűrészlapot, löketszámot és a rezgőmozgást. Távolítsa el az idegen anyagokat a munkadarabból.
FIGYELEM! Tartsa be a biztonsági előírásokat! Az ábrán található adatok tájékoztatáó célokra szolgálnak.
Kapcsolja be és vigye rá a berendezést a megmunkálásra kerülő munkadarabra. Tegye fel a fűrésztalpat (3) a megmunkálásra kerülő munkadarabra és egyenletes nyomással, illetve előtolással fűrészelje át az anyagot. Ha a fűrészlap beékelődik, azonnal kapcsolja ki a berendezést. Egy erre alkalmas szerszámmal kissé húzza szét a befűrészelt rést és húzza ki a résből a berendezést. A munkamenet befejezése után kapcsolja ki a berendezést és csak akkor tegye le azt, ha a motor már teljesen leállt.
FIGYELEM! Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor a készüléket a lehűtéshez kb. 3 percig maximális löketszámmal üresjáratban járassa.
Besüllyesztéses fürészelés (5. ábra)
Ha a munkadarab középén kell megkezdeni a vágást és nincs lehetőség
egy indítási furat befúrására, állítsa be a rezgőmozgást 0-ra, lazítsa ki, majd tolja teljesen hátra és reteszelje ebben a helyzetben a fűrésztalpat. A fűrészlapot bedöntött és bekapcsolt berendezés mellett óvatosan csúsztassa rá a munkadarabra (a). Ha a fűrészlap átért a munkadarabon, hozza normális helyzetbe a berendezést és így folytassa a munkát (b).
Síkkal szintben való fűrészelés (6. ábra)
Rugalmas bimetall-fürészlapok alkalmazásával (ezek nem tartoznak a készlethez) például a falból kiálló alkatrészeket (vízvezetékcsöveket, stb.) közvetlenül a fal síkjában le lehet fürészelni. Ehhez a fürészlapot közvetlenül a fal mellett helyezze fel a munkadarabra és a berendezésre gyakorolt oldalirányú nyomással kissé hajlítsa meg úgy, hogy a (3) fürésztalp közvetlenül a falnál helyezkedjen el. Kapcsolja be a berendezést, majd állandó oldalirányú nyomás alkalmazásával fürészelje le a munkadarabot.
Alkalmazási példák
- ábra: Műanyagok/fémek fűrészelése
- ábra: Gázbeton fűrészelése
- ábra: Műanyagcsövek lerövidítése
- ábra: Fa fűrészelése
10 - Karbantartás és környezetvédelem
FIGYELEM! Húzza ki a hálózati csatlakozó dugót!
Törölje le egy nedves ruhával, majd alaposan szárítsa meg a berendezés házát. Ne használjon oldószereket.
Távolítsa el a port a szellőzőnyilásokról és a fűrészlap befogó egységből; szükség esetén használjon ehhez egy porszívót.
FIGYELEM! A már nem használható elektromos berendezéseket és akkumulátorokat ne dobja a háztartási szemétbe! Azokat a Használt elektromos és elektronikai berendezésekről szóló
2002/96 EK irányelvnek megfelelően szelektíven kell gyűjteni, valamint környezetkímélő és szakszerű újrafelhasználáshoz hozzáadni.
A használhatatlanná vált villamos készülékeket a regionális gyűjtőhelyen adja le. A csomagolóanyagokat fajtájuk szerint válogassa szét és a helyi előírásoknak megfelelően távolítsa el a hulladékba. A részletekről a helyi önkormányzatnál kaphat felvilágosítást.
11 - Szervizelési tájékoztató
- A készüléket, a használati utasítást és - ha vannak - a tartozékokat tárolja az eredeti csomagolásban. Így minden információ és minden alkatrész mindíg kéznél van.
- A MeisterCRAFT-készülékek általában nem igényelnek karbantartást, a ház tisztításához elegendő egy nedves ruha. Az elektromos berendezéseket sohasem szabad vízbe mártani, vagy víz alá tenni. További információ a használati utasításban található.
- A MeisterCRAFT-készülékek kiszállításuk előtt szigorú minőségi ellenőrzésen mentek át. Ha ennek ellenére mégis valamilyen üzemzavar
lépne fel, úgy kérjük küldje be a készüléket szervízünkbe. A készüléket ott azonnal megjavítjuk.
- A hiba rövid leírása csökkenti a hibakereséshez és javításhoz szükséges időt. A szavatossági idő alatt a készüléket javításhoz a garancialevéllel és a számlával együtt kell beküldeni.
- Amennyiben a javításra a szavatosság nem vonatkozik, a javítási költségeket fel fogjuk Önnek számlázni.
⚠️ FONTOS! A készülék felnyítása a szavatosság megszűnéséhez vezet.
⚠️ FONTOS! Nyomatékosan felhívjuk a figyelmet, hogy a termékszavatossági törvény
értelmében a készülékünk által okozott károkért nem felelünk, amennyiben ezt szakszerűtlen javítás, vagy nem eredeti, illetve általunk nem engedélyezett pótalkatrészre való alkatrészcsere okozta és a javítást nem a Meister Werkzeuge GmbH egy ügyfélszolgálat vagy egy erre feljogosított szakember végezte el! Ugyanez megfelelően érvényes a tartozékokra is.
- A szállítás során fellépő károk vagy sérülések megelőzésére a készüléket gondosan be kell csomagolni, vagy az eredeti csomagolásban kell beküldeni.
- Mi a szavatosság lejárta után is szivesen állunk rendelkezésére és az esetleg szükséges javításokat előnyös áron fogjuk elvégezni.
Uputa za posluživanje i Sigurnosna upozorenja
UPOZORENJE! Za smanjenje rizika od povreda molimo da prije puštanja stroja u rad pažljivo pročitate ove upute i sačuvate ih zajedno sa strojem! U slučaju predavanja uredjaja drugim korisnicima moraju biti priložene i ove upute za uporabu.
Sadržaj
| Stranica | Stranica | ||
| 1 – Obujam isporuke | 85 | 7 – Montaža i podešavanje | 91 |
| 2 – Tehničke informacije | 85 | 8 – Pogon | 91 |
| 3 – Sastavni dijelovi | 86 | 9 – Način rada | 91 |
| 4 – Upotreba u skladu s namjenom | 86 | 10 – Održavanje i zaštita okoliša | 92 |
| 5 – Opće sigurnosne upute | 87 | 11 – Servisne napomene | 92 |
| 6 – Sigurnosne napomene specifične za uredjaj | 89 | ||
1 - Opseg isporuke
• Višenamjenska električna pila
• 2 lista pile 150 mm za drvo
• 1 list pile 150 mm za metal
• 1 list pile 235 mm za drvo
- Upute za uporabu
- Jamstveni list
2 - Tehničke informacije
Tehnički podaci
| Napajanje strujom 230 V~/50 Hz | |
| Nazivni prihvat 800 W | |
| Broj podizaja upraznom hodu n | _0 = 0-2700 min^-1 |
| Hod pile 20 mm | |
| Dubina rezanja | |
| - drvo 200 mm | |
| - metal 12 mm | |
| - aluminij 25 mm | |
| Težina 3,4 kg | |
| Kabel | 250 cm |
| Zaštitna klasa | II |
A használhatatlanná vált villamos készülékeket a regionális gyűjtőhelyen adja le. Embalažni material odstranite ločeno po vrstah materiala v skladu z lokalnimi predpisi. A részletekről a helyi önkormányzatnál kaphat felvilágosítást.
11 - Napotki za servisiranje
H - A müszaki dokumentumok megőrzése:
HR - Pohranjivanje tehničke dokumentacije:
