HASZNÁLATI ÚTMUTATÓ MAS 12ib Liion Meister Craft

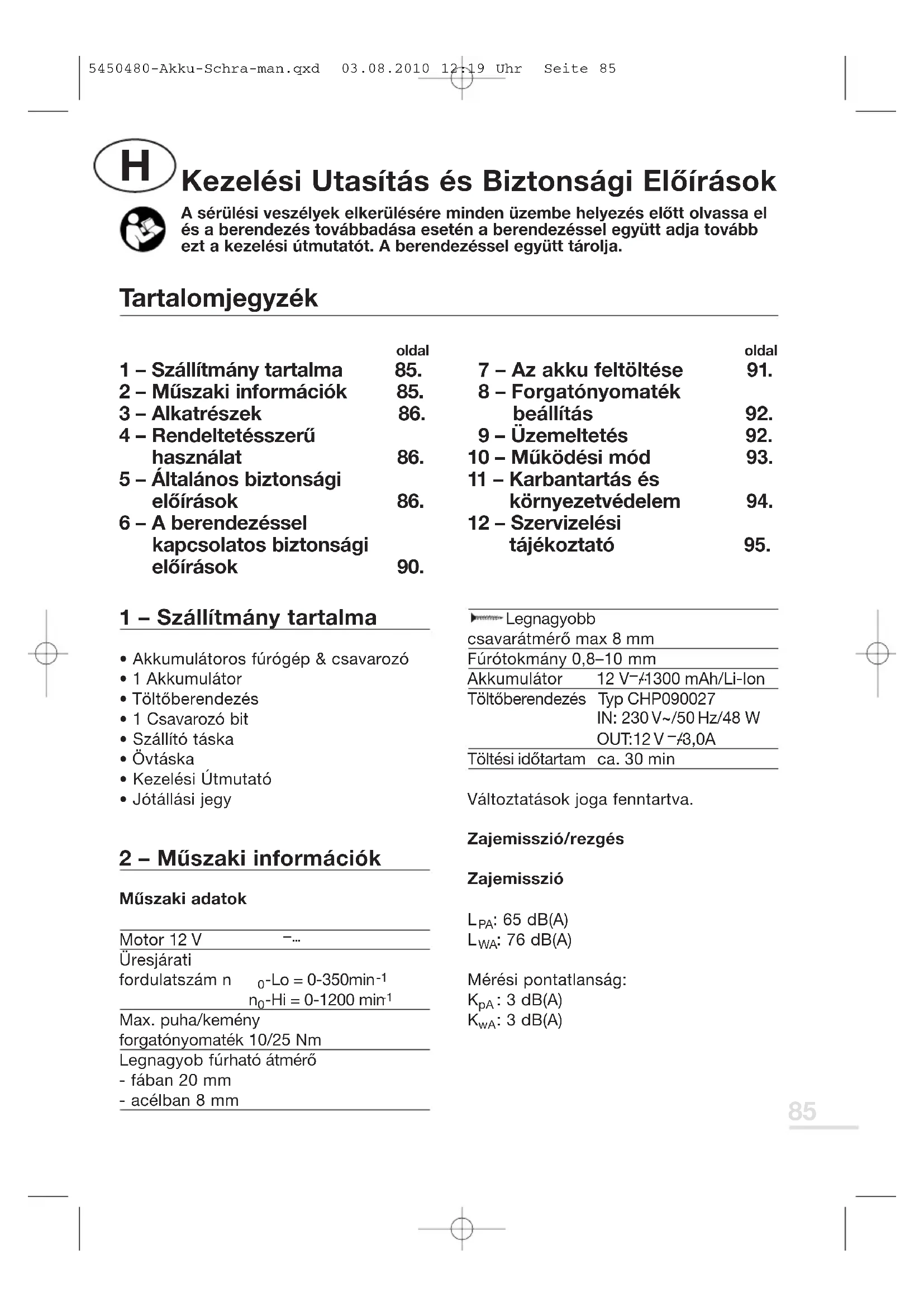

Kezelési Utasítás és Biztonsági Eloírasok

A serulési veszélyek elkerülésere minded üzembe helyezés elott olvassa el és a berendezés továbbadása esétén a berendezésell együtt adja tovabb ezt a kezelési utmutató. A berendezésell együtt tárolja.

Tartalomjegyzék

oldal oldal

1-Szallitmanytartalma 85. 7-Azakku feltoltese 91.
2-Muszaki informaciok 85. 8-Forgatonyomatek
3 - Alkatrészek 86. beállítás 92.
4-Rendeltetesszeru 9-Uzemeltetes 92.
használat 86. 10-Mukódési mod 93.
5 - Altalános biztonsági 11 - Karbantartás és előirások 86. környezetvédelem 94.
6-A berendezessel 12-Szervizelési kapcsolatosBiztonsági tajékoztató 95.

1 - Szállítmány tartalma

• Akkumulátoros fúrógép & csavarozó
  1 Akkumulator
  Töltöberendezés
  1 Csaparozó bit
• Szálló táska
  Övtáská
• Kezelési Ütmutató
• Jotallasi jegy

2 - Mészaki informácók

Muszaki adatok

Motor 12 V

Uresjárati

fordulatszám n 0 - Lo = 0 - 350min^-1

n_0 - Hi = 0 - 1200min^1

Max. puha/kemény
forgatonyomaték 10/25 Nm
Legnagyob furható atméro
- faban 20mm
- acelban 8 mm

Legnagyobb

csavaratmero max 8 mm

Fúrotokmány 0,8-10 mm

Változtatások joga fenntartva.

Zajemisszio/rezgés

Zajemisszio

LPA: 65 dB(A)

LWA:76dB(A)

Mérési pontatlanság:

Mérési pontatlanság K: 1,5 m/s²

-csavarozásnal:1,143 m/s2;

Mérési pontatlansag K: 1,5 m/s²

• fúrsnal: 1,562 m/s²

Mérési pontatlansag K: 1,5 m/s²

A mérési értékek az EN 60745-1:2009, EN 60745-2-2:2003+A11:2007 szerint.

A megadott rezgéskibocsatást egy szabványositott vizsgalati elaras alapjan merték és egy villamos szerszám masikkal valo összehasonlitásához használható.

A megadott rezgéskibocsatas felhasznalhato a befolyasolás bevezetobecsléséhez is.

FIGYELEM! A rezgéskibocsátás a villamos szerszám használata kózben a megadott ertéktól eltérhet, attól fuggöen, hogyan használják a szerszámot.

Biztonsagi intezkedeseket kell tenni a kezel'o vedelme erdekében. Ennek soran a befolyasolás becslése a tenyleges hasznalati feltetelek figyelembe vetele mellett történik. (Eközben az üzemi ciklus valamennyi részletét figyelembe kell venni, azaz azokat az idoket is, amelyekben a szerszámot kikapcsolták és azokat, amelyekben azt ugyan bekapcsolták, de terhelés nélkül fut.)

3 - Alkatrészek

1 Furotokmány
2 Forgatonyomatemek beaillitas
3 Be-/kikapcsoló gomb beepitett vilagitaskapcsolóval es fordulatszam szabályozással

4 Jobb-/balmenet
5 Akku
6 Töltő
7 Töltésellenőrő
8 Tölto akna
9 LED- munkafény
10 Akku-tolteskijelzö
11 HI/LO-kapcsoló

4 - Rendeltetesszerú használat

Furás faba és fémbe, csavarozás.
A gépet, a toltöt és a tartozékokat
(a gyártó utasításait figyembe kell venni)Csak az előirasoknak megfelelo
munkalatokra lehet használni! Minden
egyéb felhasználás kifejezetten kizart.

Ez a keszülékCsak a haz koruli munkákraszolgál.

5 - Altalandos biztonsagi eloirasok az elektromos keziszerszámok kezelésére

FIGYELMEZTETÉS! Olvasson el\ mindenBiztonsági tudnivalótsusitást.Abiztonsági tudnivalok es\ utasítások betartásanak emulasztása\ aramütest,tüzet/svagy sulyos\ sérülseket okozhat.

A jovobeni hasznalat erdekében orizzen meg mindedBiztonsagi tudnivalot es utmutatot.

ABiztonsagi tudnivalokban alkalmazott ,electromos szerszamgep" fogalom halozatról muködtetett elektromos szerszamgepekre (halozati kabelle) es akkuval muködtetett elektromos szerszamgepekre (halozati kabel nélkül) vonatkozik.

Ez a keszülek nem rendeltetett arra, hovy korlatozott fizikai, érzeki vagy szellemi képességekkel rendelkező, vagy tapasztalattal és/vagy tudással nem rendelkező személyek használják (beleérte a gyermekeket is), kiveve, haBiztonságukért feelös személy felügyeli ǒket vagy utasításokat adott nekik az eszköz hasznalatára vonatkozoan. A gyermekeket felügyelni kell annakbiztosítása erdekében, hogy nem jatszanak az eszközzel.

1 Munkahelyi biztonság

a Munkaterületét mindig tartsa tisztan és jol megvilágítva. A rendetlenség és a megvilágítatlan munkaterületek balesetakhez gezethetnek.
b Ne dolgozzon az elektromos szerszámgeppel robbanásveszélyes kornyezetben, ahol éghetó folyadékok, gázok vagy porok talalhatok. Az elektromos szerszámgepek szikrákat hoznak létre, melyek meggyujthatják a port vagy a goźoket.
c Az elektromos szerszámgep hasznalata kozben tartsa tavol a gyermekeket es az illetéktelen szemelyeket. Ha elvonjak a figyelmét, elvesztethi a szerszámgep feletti uralmat.

a Az elektromos szerszámgep
csatlakozó dugasznak talánlia kell
a dugaszoló aljatba. A dugaszt
semmilyen mádon sem szabad
modositani. Ne használjon adapter
dugaszokat védöfoldelt elektromos
szerszámgeppel együtt. A modosítás
nélkülı dugaszok és a megfelelo
dugaszoló aljatokCsökkentik az
áramütés kockázatát.

3 SzemélyekBiztonsága

b Kerülje teste erintkezését a foldelt felületekkel, mint pl. csövekkel, fütõtestekkel, tüzhelyekkel és hütószekrényekkel. Megnő az áramútes veszélyenek kockázata, ha az Ön teste foldelve van.
c A keszüléket tartsa távol esötol és nedvességól. No az áramütés kockázata, ha viz hatol be az elektrmos keszülékbe.
d Ne használaja a kábelt rendeltetésétól elterő celokra, az elektromos szerszámgep hordozásához, felakaszásához vagy a halózati csatlakozó dugasz dugaszol aljzataból történő kihúzásához. Tartsa távol a kábelt hóttól, olajtól, éles peremektól vagy mozgásban levő készülékelemektól. A sérult vagy összegabalyodott kábelek novelik az áramütés kockázatát.
e Ha egy elektromos szerszámgeppel a szabadban akar dolgozni,Csak olyan hosszabbito kabel hasznaljon,amely kulso tberen torteno hasznalatra is engedelyezett.A kulteri hasznalatra alkalmas hosszabbto kabel alkalmazasa csokkenti az aramutes kockazatat.
f Ha elkerülhetlen egy elektromos szerszámgep nedves környezetben történő használata, alkalmazzon egy olyan hibaáramvédó kapcsoló. Egy hibaáramvédó kapcsoló használata csökkenti az áramütés kockázatát.
a Legyen figyelmes, ügyeljenarra, hogy mit tesz, és vegezze a munkat racionálisan az elektramos szerszámgeppel. Soha ne használjon elektramos szerszámgépet, ha fáradt, illetve kábitószerek, alkohol vagy gyógyszerek hatása alatt all. Egy

elettromos szerszámgep hasznalata kozben egyetlen figyelmetlen pillanat is komoly sérulésekhez gezethet.

b Hordjon szemelyi védofelszerelest és viseljen mindig egy védoszemüveget. A szemelyi védofelszereles, mint a pormaszk, a csuszásalló biztonságicipok, a védosisak vagy a hallásvedoviselese, az elektrmos szerszámgepmindenkori fajtaja és alkalmazasa fuggvenyében, csökkenti a sérülsek kockázatát.
c Kerülje a vêletlen üzembe helyezest. Győződjön meg arról, hogy az elektromos szerszámgep ki van kapcsolva, mielótt áramellátsra és/ vagy akkura csatlakoztatja, felemeli, vagy hordozza. Balesetekhez vezethet, ha a készülék hordozásá kozen a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátsra.
d Az elektramos szerszámgep
bekapcsolása elött távolítsa
el a beallitó szerszámokat
vagy a csavarkulcsot. A forgo
készülékrészekben levő szerszám vagy
szerszámkulcs serülsekhez gezehet.
e Kerülje a nem természetes testtartást. Gondoskodjon a stabil áló helyzetról, és mindenkor tartsa meg egyensúlyát. Igy varatlan helyzetekben jobban tudja kontrolláni az elektromos szerszámgépet.
f Viseljen megfelelo ruhazatot. Ne viseljen b o ruhazatot vagy ekszereket. Hajat, ruhazatat es kesztyuit tartsa tavol a mozgasban lev o alkotoelemektol. A mozgasban lev o alkotoelemek behuzhatjak a laza ruhazatot, az ekszereket vagy a hossz u Hajat.

g Ha lehetoseg van porszivo es porgyujto szerkezetek felszerelésere, gyozodjon meg arrol, hogy azok csatlakoztatva vannak, es szabalyszeruen kerulnek alkalmazasra. Porelszivo alkalmazasa csokkenteti a por miatti veszelyezteteket.

4 Az elektromos szerszámgep alkalmazása és kezelése

a Ne terhelje tuli a keszüléket.
Munkajahoz használa az annak
megfelelo elektromos szerszámgepet.
A megfelelo elektromos szerszámgeppel
jobban ésBiztonságosabban dolgozhat
a megadott teljesitménytartományiban.
b Ne használjon olyan elektromos szerszámgep, melynek meghibásodott a kapcsolója. A nem be- vagy kikapcsolhato elektromos szerszámgep veszélyes és meg kell javittatni.
c Huzza ki a dugaszt a dugaszoló aljzataból és/vagy vegye ki az akkut, mielőtt beallitásokat végez a készüléken, tartozélemeket cserél, vagy elrakja a készüléket. Ez az ávintézkedes megakadályozza az elektromos szerszámgép veletlen beindulását.
d A hasznalaton kivul lev o elektromos szerszamgepek taroLasa gyermekek altal el nem erheto helyen tortenjen. Ne engedje, hogy oylan szemelyek hasznaljak a keszuleket, akik azt nem ismerik, es jelen utasitasokat nem olvastak el. Az elektromos szerszamgepek veszelyesek, ha azokat tapasztalatlan szemelyek hasznaljak.
e A keszüléket ápolja gondosan.
Ellenorizze, hogy a mozgatható

alkotoelemek kifogastalanul mukodjenek, es ne szoruljanak, illetve, hogy ne legyenek eltörve vagy oyan mertékben megserülve alkotoelemek, hogy az csorbitsa az elektromos szerszámgep muködését. A keszülék hasznalata elott a serült alkotoelemeket javittassa meg. Szamos baleset okat a rosszul karbantartott elektromos szerszámgepek képezik.

f A vágószerszámokat tartsa élesen és tisztan. A gondosan ápolt, éles vágóelekkel rendelkező vágószerszámok kevésbé szorulnak be és konnyebben gezethetők.

g Az elektromos szerszámgepet, a tartozékokat, a behelyezhetszerszámokat stb. alkalmazza jelenutasításoknak megfeleloen. Eközben vegye figyembe a munkafeltételeket és a kivitelezendő tevekenységet. Az elektromos szerszámgepek rendeltetés szerinti alkalmazásoktól eltero celrataorténő hasznalata veszélyes szituáciokat teremthet.

5 Az akkuszerszám használata és kezelése

a Csak olyan toltokkel toltse fel az akkukat, amelyeket a gyartó ajánl. Az olyan toltó, amely egyBizonyos típusu akkuhoz való, tuzveszélyes, ha mas akkukhoz hasznaljak.
b Csak az arra kijelölt akkut használja az elektromos berendezésben. Más alkuk használata sérülèsekhez és tüzveszélyhez vezehet.
c A nem használt akkut tartsa távol gémkapcsoktól, érméktól, kulcsoktól, szögektól, csavaroktól vagy más apró fém tárgyaktól,

amelyek az érintkezok athidalasat okozhatjak. Az akkuérintkezok kozti rovidzárlat egési seruléseket vagy tuzet okozhat.

d Helytelen hasznalat eseten folyadek léphet ki az akkuból. Kerülje az azzal valo erintkezest. Veletlen erintkezes eseten vizzel lemosni. Amennyiben a folyadék szembe kerülne, vegyen igenybe ezt kiegészítően orvosi segít séget. A kilépő akkufoyadék börirritáciokat vagy égési sérülseket okozhat.
6 AltalanosBiztonsagi elorasok az akkumulatoros csavarozogep hasznalatahoz.

Szerviz

a Elektromos szerszamgepe javittatasahozCsak szakkepzett szakszemelyzet etcsakeredeti potalkatrzeseket vegyen igenybe. Ezzelbiztositott, hogy az elektromos szerszamgpbiztonsagos marad.

7 SpecialisBiztonsagiutasitasokakkuscsavarhuzohoz

a A szerszámotCsak a nyel szigetelt felületénél tartsa,ha azzal oyan munkátvegez, amelynek soran a szerszám rejtett aramvezétékekhez vagy a saját halózati gezetékehz erhet. Egy feszültségvezető gezeték érintese során a szerszám fém részei is feszültség alá kerülhetnek és ez áramütéshez gezethet.

8 Biztonsagiutasitások az akkuhoz/toltóhoz

a Tartsa távol a toltót esótol vagy.
nedvességtól. Ha viz kerül a toltöbe, az
megnöveli az aramütes veszélyét.

b Csak olyan toltoben toltse fel az akkut, amelyet a gyartó ajänlott. Az egyBizonyos akkutipushoz alkalmas toltonel tuzveszely all fenn, ha mas akkukhoz hasznaljak.
c Ne töltsön fel idegen akkut. A toltócsak a csomagban talalhato alkukhoz(Li-ion) alkalmas, a Muszaki adatlapban megadott feszültseggel. Különben tuzés robbanásveszély ally fenn.
d Tartsa tisztan a toltot. A szennyezodés miatt fennall az aramutes veszelye.
e Minden hasznalat elott ellenorizze a toltot, a gezeteket es a csatlakozot. Ne hasznalja a toltot, ha kurosodasokat eszlene. Ne nyissa fel a toltot, esCsak szakszemelyzettel esCsakeredeti pot alkatreszekkel javittassa azt meg.A meghibasodott toltok, gezetekel es csatlakozok novelik az aramutes veszelyet.
f Ne használja a toltót konnyen gyulladó talajon (pl. papíron, szöveteken stb.), ill. éghető környezetben. A toltó toltés során fellepő felmelegedés tuzveszélyt jelent.
g Hibás hasznalat eseten folyadék léphet ki az akkuból. Kerülje az azzal való érintkezést. A véletlen érintkezés eseten mossa le vizzel. Amennyiben a folyadék a szembe kerülne, vegyen igénye bz t kiegésztöen orvosi segitséget. A kilépő akkufolyadék börirritácikhoz vagy égési sérülsekhez gezethet.
h Ne nyissa fel az akkut. Rovidzárlat veszéye all fenn.
i Védje az akkut hósegtól, pl. akár tartós napsugárzástól, és tuztól. Robbanásveszély ally fenn.

j Ne kõsse rovidre az akkut. Robbanásveszély all fenn.

k Az akku károsításakor és szakszerütlen használatakor gozok szabadulhatnak fel. Engedjen be friss levegőt és panasz esétén keresse fel orvosat. A gozok irritálhatják a lágutakat.

6 - A berendezéssel kapcsolatosBiztonsagi elóirások

FIGYELEM! Az 1 lézerosztályba tartozó LED! Ne nezzen kozvetlenul a lézerbe, mert az a szem sérüléseihez gezethet.

• A berendezest, a tartozekokat es a toltokeszuleketCsak a mindenkori rendeltetesnek megfelelo alkalmazasi teruleten szabad hasznalni.
• Mielott a rudcsavarozot a kezebol lerakna, ugyeljen az osszes mozgo rész leal't allapotara.
• Csavarozáskor vagy fúráskor kerülje a készülék gyakori megállításat (blokkolás).
  A toltokeszuleket csak 230 V-os valtakozó aramra szabad csatlakoztatni.
• A rudcsavarozó akkumulátort csak a hozzávalo toltokészülékkel toltse.
  Vedje a nedvessegtol a toltokeszuleket es a rudcsavarozot. Sohase martsa vizbe.
• Ne használjá szabadban a toltokészüléket.
• Az akku károsodás Ellen valo megvédésé érdekében ne tegye ki

az akkumulátort 50^ feletti hómér sékletnek.

FIGYELEM! Ne zárja rovidre az érintkezőket az akkumulátoron és a toltokészüléken

• Toltéskor ügyeljen a helyes , + / - " polusra.
• Az akkumulátort nem szabad nyílt lángba dobni.
• A csatlakozó gezeték nem cserélhető ki. Megrongálódás eseten a készüléket szakszerüen kell artilmatlanitani.

Biztonsagiutasitasok az akkuhoz/toltohoz

Tartsa távol a toltó esótól vagy nedvességtól. Ha viz kerül a toltóbe, az megnöveli az áramütes veszelyét.
Tartsa tisztan a toltot. A szennyezodés miatt fennall az aramutes veszelye.
- Minden hasznalat elott ellenorizzze a toltot, a gezeteket es a csatlakozot. Ne hasznalja a toltot, ha kurosodasokat eszlene. Ne nyissa fel a toltot, esCsak szakszemelyzettel esCsakeredeti pot alkatreszekkel javittassa azt meg.A meghibasodott toltok, gezetekk es csatlakozok novelik az aramutes veszelyet.
- Ne használja a toltót konnyen gyullado talajon (pl. papiron, szöveteken stb.), ill. éghető környezetben. A toltó toltés során fellepő felmelegedese tuzveszélyt jelent.
- Ne nyissa fel az akkut. Róvidzárlat veszéye áll fenn.

• Az akku károsításakor és szakszerütlen használatakor goźok szabadulhatnak fel. Engedjen be friss levegőt és panasz esétén keresse fel orvosat. A goźok irritálhatják a legutakat.

7 - Az akku feltöltese

Ezt a MeisterCraft MAS 12ib akkumulatoros csavarozógépetCsak az CHP090027 tápegységról szabad táplánl. A tápegységetCsak 230 V-os valtakozó áramú és 50 Hz frekvenciájú áramforrásról szabad muködtetni. Barmilyen mas tápegység hasznalata valamint az CHP090027 tápegység mas áramforrásról valor muködtétese személyi sérülseket és anyagi károkat okozhat.

Lithium-ion alkumulator-technika

Ennek az uy generaciós akkumulatornak a hagyományos nikkel-kadmium akkumulatorokkal szemben jalentós elonyei vannak:

• Nincs memoria-hatas, azaz az akkumulatór annak toltöttsegi szintjétöl függetlenül kapacitas-veszteseg nélkül barmikor a hasznalat elott és utan is fel vagy utan lehet tolteni.
• Rendkivul csekely onkisulés, ezert hosszabb tárolás után is azonnali hasznalatra kesz.
  Csekelysuly.
  Hosszú élettartam.

A toltés folyamata (2. ábra)

FIGYELEM! Az akkut gyarilag nem toltottek fel teljesen. Az akkut az elso hasznalat elott fel kell tolteni.

FIGYELEM! A toltomunkahomerseklete 0^ es 45^ kozé esik.

FIGYELEM! Az akkumulatorok (5) feltoltéséhez elóször mindig a toltot (6) kell az áramhalózatra csatlakoztatni, mielott behelyeznék az akkumulatorokat a toltöbe.

1. A toltot egy csatlakozo aljzatba kell csatlakoztatni. A toltoellenorzes (7) zold LED-je halozati csatlakozasnal vilagit.
2. Az akkumulátort be kel helyezni a toltó toltüregebe (8). A zöld LED kialszik, a piros LED a toltés folyamata alatt világít.
3. A toltes kb. 30 percig tart. Az akkor fejezodik be, ha a piros LED kialszik es a zold LED felvillan.

FIGYELEM! Ugyan az akkumulátort egy hóvedöbiztositékkal védik a tulmelegedestól, de az akkumulátort ennek Ellenere nem lehet a toltés idején tú a toltón hagyni. A toltó es az akkumulator folyamatos felmelegedese a toltés folyamata alatt normalis jelenség es nem jalent muködési zavart.

TIPP! Ajanoltt a toltest kiegeszittoen egy elektromos idokapcsolo oraval iranyitani!

FIGYELEM! Amennyiben a toltés folyamata alatt a piros vagy a zöld LED tobb mint 30 percig villog, uyg az akumulátort ki kell venni a toltoból es a toltest egy kb. 15 perces lehules után uyra meg kell ismetelni. Amennyiben a LED-ek eyike továbbra is villog, uyg kapcsolatba kell lépnia szervízćimunkkel.

8 - Forgatónyomaték beállítás

A furo es csavarozó gépben van egy 17 fokozatos forgatonyomaték beallitás (2) a csavarozó- és furofejek megrongalódasanak elkerülse erdekében. A furo es csavarozó gépfej elforgatasával be lehet állitani a mindenkor szükséges fokozatot, 1-tól (könnyen jró csavarozás) max.-ig (nehezen jró csavarozás/furás). Mindig a mindenkori munkához legmegfelelobb forgatonyomatékot kell kivalasztani.

9 - Üzemeltetes

Minden a kereskedelemben kaphato csavarozóbitet, bittartó es fúrot 10 mmes atméröig (nincs benne a csomagolásban) be lehet fogatni a fúrotokmányba (1) (3. ábra).

A szerszámon van egy gyorsfúrotokmány. Ezzel ki lehet cserélni a tartozékokat kezi erövel, gyorsan, fúrotokmánykulcs nélkül (4. ábra).

A jobb-/balmenetes gép
fúrotokmányat mindig egy
balmenetes csavarral rogzítik. Ezt egy
fúrotokmánycsere elott elöról a
fúrotokmányon (1) keresztül kell

meglazítani. A balmenetes csavarokat jobbra csavarással lehet meglazítani.

A csavarozobiteket es a furobiteket 50 mm-es hossztol kozvetlenul a bitelfogatasba is be lehet tenni.

Mielott muködésbe hozna

Helyezze a facsavarokat lazan a furofejekkel elofurt lyukakba! A gépcsavarokat csavarja be a menetbe! A megfelelo betéttel vagy tokkal ellatott akkumulátoros csavarozógépet lazán helyezze a csavarra!

Be-/kikapcsolás

VIGYAZAT! Fennallhat a tulhuzas veszelye, ha tul melyre huzzuk a csavart. Figyelje a becsavaras folyamatat, es ha szukseges egy kissé hamarabb szakitsa meg, es csavarhuzóval szoritsa meg a csavart! Végezzen probacsavarozást!

Bekapcsolás:

Nyomja be a be-/kikapcsolot (3): A csavarozasi folyamat megkezdodik. A csavarozas kozben tartsa benyomva a kapcsolot.

• Kikapcsolás:

Mikor a csavar teljesen be vagy ki van csavarva, nyomja meg az ON/OFF gombot! A csavarozasi folyamat befejezodott, es a munkafelulet megvilagitasara szolgalo feny kialszik.

A munkafelület megvilágítására szolgálo LED kikapcsolása (9)

Mikor a keszülek muködik, a munkafelület megvilágítására szolgálo LED be van

kapcsolva, hogy jobban lehessen látni, ésBiztonságosabban lehessen dolgozni sötét környezetben. Mikor az ON/OFF gombot megnyomja, a munkafelület megvilágítására szolgálo fény kialszik.

FIGYELEM! Az 1 lézerosztályba tartozó LED! Ne nezzen kozvetlenül a lézerbe, mert az a szem sérülseihez gezethet.

Amennyiben a be-/kikapcsoló gombot lenyomták, az akku toltéskijelző kijelzi az akku feltöltötségenek szintjét:

3 LED világit: Az akku tele van

2 LED világít: Az akku félig van feltöltve

1 LED vilagit: Az akkut fel kell tolteni

10 - Mûködési mod

Elektromos fordulatszám szabályozás

Az elektromos fordulatszám szabályozással (3) lehetőseg nyílik arra, hogy a fordulatszámot a mindenkori munkafolyamathoz hozzá lehessen igazitani.

• Kis nyomás a gombra (3) = alacsony fordulatszám szoros csavarok meglazításához.
• Teljesen benyomott gomb = a lehető legnagyobb fordulatszám fúráshoz.

FIGYELEM! Kerülje el, hogy a motor furus vagy csavarozás kozben terhelés alatt lealljon!

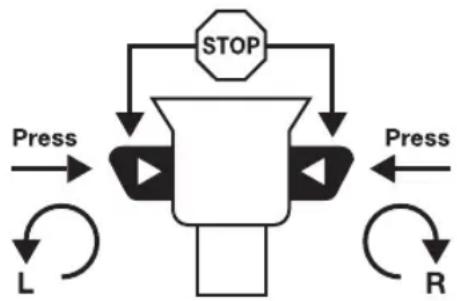

Jobb-balmenet

A forgásirányt az üzemkapcsoló felett lévo tolókapcsoló (4) segitségevel lehet meghatározni.

KERJUK;VEGYE FIGELEMBE!A forgasiranytCsak allo motor mellet szabad megvaltoztatni!

• Csavarok becsavarása: A kapcsolór R. állásba tolni.
• Csavarok kicsavarasa: A kapcsolot L allasba toni.
• Biztonsagi allas: A kapcsoló kozépen; a tolokapcsoló ezen allasaban nem lehet üzemeltetni a gépet, pl. munkaszūnetekben, bit-vagy furocsere kozben.

HI/LO-kapcsolás (11)

A HI/LO-kapcsolóval két kulönbozó fordulatszám tartományt lehet kivalasztani.

• LO kapcsolóallás: 0-350 min -1 csavarok be- és kicsavarásához
• HI kapcsolóallás: 0-1200 min -1 csavarozáshoz és fúrashoz

A kivalasztando fordulatszám tartomány a mindedkori anyagtol és a tervezett tevekenysegtol fugg es egy probadarabon végzett munkával lehet azt megallapitani.

FIGYELEM! Az atkapcsolásCsak álló motor mellett végezhető el.

11 - Karbantás és környezetvédelem

A keszülék házátCsak egy nedves ruhával törölje le, majd alaposan száritsa meg. Oldószereket ne használjon! Az akkumulátor kapacításanak fenntartásához ajánlatos az akkumulátort kéthavonként teljesen kisütni majd ismét feltölteni. Az akkumulátorokatCsak teljesen feltöltoTT allapotban szabad tárolni, majd ezután idönként utan kell tolteni. Az akkumulátorokatCsak száraz, fagmented, az 40^ - t meg nem halado homér sékletu helyen szabad tárolni.

FIGYELEM! A már nem hasznalható elektromos berendezeseket és akkumulátorokat nedobja a háztartásizsemétbe! Azokat a Hasznalt elektromos és elektronikai

berendezéskrol szol
2002/96EKiranyelvnek
megfeleloen szelektiven
kell gyujteni, valamint
környezetkimeló es
szakszerú
ujrafelhasznaláshoz
hozzáadni.

FIGYELEM! Az elemmel vagy
akkumulátorral muködtetett
villamos berendezések eseten vegye ki
azokból az elemek, illetve
akkumulátorokat és azokat a rajuk
ervenyes jogszbályozknak megfeleloen
külön távolítsa el. Semmi esetre se
dobja az elemek és akkumulátorokat
a háztartásiz szemétbe!

A hasznalhatlanna valt villamos keszülékeket a regionalis gyüjtöhelyen adja le. A csomagolóanyagokat fajtajuk szerint valogassa szét és a helyi elöirásoknak megfeleloen távolitsa el a

hulladékba. A részletekról a helyi önkormányzatnál kaphat felvilágosítást.

12 - Szervizelesi tajekoztató

• A keszüléket, a használatiutasítást és -ha vannak -a tartozékokat tárolja azeredeti csomagolásban. Igy minded informácio és minden alkatrész mindig kéznél van.
  A MeisterCRAFT-keszülékek altalaban nem igenyelnek karbantartast, a haz tisztitásahoz eigendő egy nedves ruha. Az elektramos berendezeseket sohasem szabad vizbe martani, vagy viz ala tenni. További informácia a hasznalati utasítasban talalható.
  A MeisterCRAFT-keszülékek kiszällitásuk elott szigorú minõségii Ellenőrzésen mentek át. Ha ennek ellenère megis valamilyen üemzavar lépne fel, úgy kérjuk külde be a keszüléket szervízkne. A keszüléket ott azonnal megjavítjuk.

• A hiba rovid leirasa csokkenti a hibakereseshez es javitashoz szukseges idot. A szavatossagi ido alatt a keszuleket javitashoz a garancialevelle es a szamlalvegyutt kell bekuldeni.

• Amennyiben a javitasra a szavatossag nem vonatkozik, a javitasi koltségeket fel fogjuk Önnek szamlázni.

FONTOS! A keszülék felnyítása a szavatosság megszünéséhezvezet!

FONTOS! Nyomatékosan felhivjuk a figyelmet, hogy a termékszavatossagi törvény értelmében a készülékünk öltal okozott károkérn nem felelünck, amennyiben ezt szakszerütlen javítás, vagy nem eredeti, illetve öltalunk nem engedélyezett potalkatrészre való alkatrészcsere okozta és a javítást nem a MEISTER-WERKZEUGE egy ügfélszolgálat vagy egy erre feljogositott szakember vegezte el! Ugyanez megfeleloen érvényes a tartozékokra is.

A szállítás során fellepó károk vagy sérülések megelözésére a készüléket gondosan be kell csomagolni, vagy azeredeti csomagolásban kell beküldeni.
Mi a szavatossag lejarta utan is szivesen allunk rendelkezésere es az esetleg szukséges javitasokat elonyos aron fogjuk elvegezni.

Uputa za posluživanje i Sigurnosna upozorenja

UPOZORENJE! Za smanjenje rizika od povreda molimo da prise pušanja stroja u rad pažljivo pročitate ove upute i sačuvate ih zajedno sa strojem! U slučaju predavanja uredjaja drugim korisnicima moraju biti prilozene i ove upute za uporabu.

Sadržaj

	Stranica	Stranica
1 - Obujam isporuke	96	7 - Punjenje baterije 97
2 - Tehničke informaciJE	96	8 - Namješanje momenta
3 - Sastavni dijelovi	97	zakretaja 98
4 - Upotreba u skladu snamjenom	97	9 - Pogon 98
		10 - Način rada 99
5 - Opće sigurnosne upute	97	11 - Održavanje i zašita
6 - Sigurnosne napomene specične za uredjaj	96	okoliša 100
		12 - Servisne napomene 100

1 - Opseg isporuke

Zavijač/bušilica na baterije
- 1 baterija
- Ured-aj za punjenje
- 1 nastavak
- Transportna torba
- Korice za noosenje na remenu
- Upute za rukovanje
Jamstveni list

2 - Tehnicke informacije

Tehnicki podaci

Motor 12 V	...
Broj
okretaja n	0-Lo = 0-350min-1
	n0-Hi = 0-1200 min1
Max. mekani / tvrdi okretni
moment 10/25 Nm
ø buşenja
- u drvo 20 mm
- u čelik 8 m m
ø max 8mm
Stezajuća glava	0,8-10 mm
Akumulator	12 V-41300 mAh/Li-lon

Ured-aj za

punjenje Typ CHP090027

IN: 230 V~/50 Hz/48 W

OUT: 12 V~/3,0 A

Vrijeme punjenja ca. 30 min.

A hasznalhatlanná valt villamos keszülékeket a regionális gyüjtóhelyen adja le. Embalažni material odstranite ločeno po vrstah materiala v skladu z lokalmimi predpisi. A részletekról a helyi önkormányzatnál kaphat felvilágosítást.

12 - Napotki za servisiranje

H - A muszaki dokumentumok megörzese:

HR - Pohranjivanje tehnische dokumentacije:
