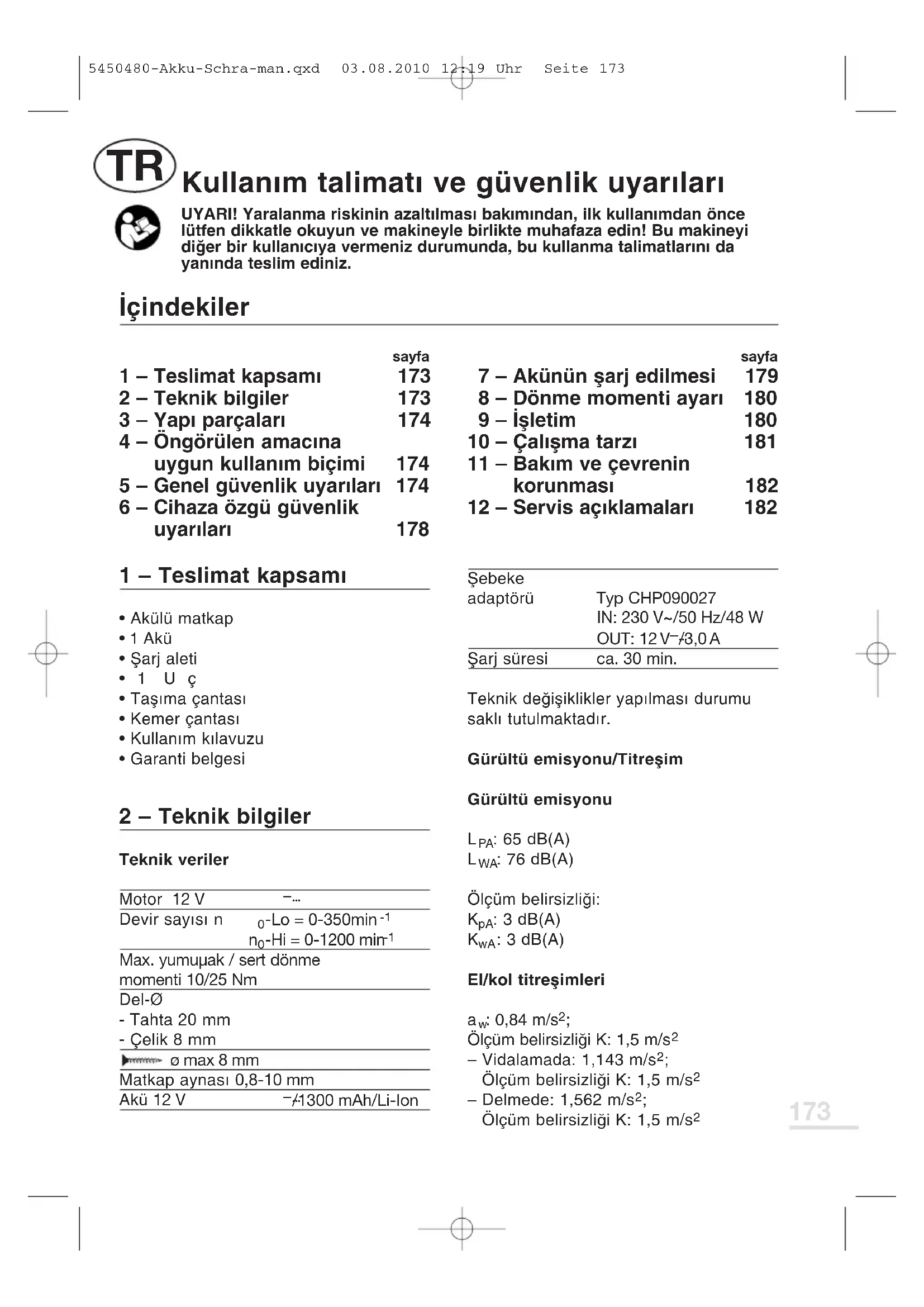

KULLANIM KILAVUZU MAS 12ib Liion Meister Craft

Kullanim talimat ve güvenlik uyarıli

UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diger bir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.

icindekiler

1 – Teslimat kapsamı	sayfa 173
2 – Teknik bilgiler	173
3 – Yapı parçaları	174
4 – Öngörülen amacına uygün kullanım biçimi	174
5 – Genel güvenlik uyarları	174
6 – Cihaza Özgü güvenlik uyararı	178

1 - Teslimat kapsami

• Akulu matkap
  1 Akü
  Sarj aleti
  1Uc
• Tasaçantasi
• Kemerçantasi
  Kullanim kilavuzu
  Garanti belgesi

2 - Teknik bilgiler

Teknik veriler

Motor 12 V	...
Devir sayi n	0-Lo = 0-350min -1 n0-Hi = 0-1200 min-1
Max. yumak / serv davon momenti 10/25 Nm
Del-Ø
- Tahta 20 mm
- Çelik 8 mm
ø max 8 mm
Matkap aynası 0,8-10 mm
Akü 12 V	-71300 mAh/Li-Ion

7 – Akünün Şarj edilmesi	179
8 – Dönme momenti ayari	180
9 – İsletim	180
10 – Çalıma tarzi	181
11 – Bakım ve cevrenin korunması	182
12 – Servis acıklamaları	182

Sebeke adaptörü	Typ CHP090027 IN: 230 V~/50 Hz/48 W OUT: 12 V~/3,0 A
Şar süresi	ca. 30 min.

Teknik degisiklikler yapilmasi durumu sakli tutulmaktadir.

Gürültu emisyonu/Titreşim

Gürültu emisyonu

LPA: 65 dB(A)
LWA: 76 dB(A)

Ölçüm belirşizligi: K_pA : 3 dB(A) K_wA : 3 dB(A)

El/kol titresimleri

a_w:0,84m / s^2 Olcum belirsizligi K:1,5 m/s2 Vidalamada:1,143 m/s2; Olcum belirsizligi K:1,5 m/s2 Delmede:1,562 m/s2; Olcum belirsizligi K:1,5 m/s2

Olçüm değerleri EN 60745-1:2009, EN 60745-2-2:2003+A11:2007 uyarınca tespit edilm次会议.

Belirtilen salinim emisyon degeri normlandirilmis bir test yontemine gore olçulmω olup, elektrikli bir aletin bir baska aletle kiyasanmasinda kullanilabilir.

Belirtilen salinim emisyon degeri, muhtemel bir olumsuz etki icin ilk tahmin olarak da kullanilabilir.

DIIKKAT! Salinim emisyon degeri, elektrikli aletin kullanilmasi sirasinda, aletin ne tur kullanildigina baglı olarak belirtilen degerden farkllik gozterebilir.

Kullanin koruması ancından Güvenlik onlemleri belirlenmesi zorunludur. Burada, muhtemel olumsuz etki*hakkinda reel uygulama kosullari gozünne alınarak tahrmin yapilir. (Bunda isletim dongusünnc payi da, yani aletin kapali oldugu sureler ve de aletin gereci akik oldugu ama herhangi bir zorlanma olmadan calistigi sureler de dokkate alnmalidir.)

3 - Yapi parçaları

1 Matkap aynasi
2 Donme momenti ayari
3 Cihaza monte isik salterli ve devir sayisi ayarli acma/kapama salteri
4 Saaga/Sola hareket
5 Akü
6 Sarj aleti
7 Sarj kontrolü
8 Sarj yeri
9 LED calisma lambasi
10 Akü Şarj Göstergesi
11 HI/LO salteri

4 - Öngörulen amaçlara uygün kullanım

Tahta ve metalde delme islemi, vidalama. Makineyi, sarj aletini ve aksesuarlarini sadece amaca uygun sekilde kullaniniz (uretici bilgilerini de dikkate aliniz)! Amaci disinda tum kullanimlar yasaktir.

Bu alet sadece evde yapilacak olan islerde kullanilmak icin belirlenmistir.

5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarılı

Dikkat! Butun guvenlik talimatlari ve hukumleri

okunmaldir. Aşaqidaki talimat hukumlerine uyulmadiğı takdirde elektrik carpması, yangın ve/veya ağır yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullanim icin bu guvenlik talimatlari nve hukumlerei guvenli bir yerde saklayiniz.

Uyari ve talimat hukumlerinde kullanilan "Elektrikli EI Aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisman aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.

Bu cihaz, güvenliklerinden sorumlu bir kisinin denetimi olmaksizin ya da bu kisi tarafindan cihazin{nasil kullanilacagi tarif edilmeden siniri fiziki,duyusal veya zihinsel yetilere sahip kisiler (cocuklar dahil) tarafindan ya da tecrubesize ve/veya bilgisizce kullanilamaz. Cocuklarin cihazla oynamamalarinin saglanmasi aciindentan konrol aktinda tutulmasi gerekmektedir.

1 Calisma yeri

a Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana gelebilmektedir.
b Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle calismayiniz. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadilar.
c Elektrikli el aleti ile calisirken cocosklari ve baskalarini uzakta tutunuz. DikkatinizDAQIacak olursa aletin kontrolunu kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fişi prize uymalidir. Fisi hicbir zaman degistirmeyiniz. Koruyucu donanimi bulunan topraklanmş alelerle birlikte adaptorfor fişi kullanmayiniz. Degistirilmemi fiş ve uygün pris elektrik carpma tehlikesini azaltir.
b Borular, kalorifer petekleri, isiticilar ve buzdalaplari gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaçıniniz. Bedeniniz topraklandında buyuk bir elektrik carpma tehlikesi ortaya Çıkar.
c Aleti yagmur alta veya nemli yerlerde birakmayiniz. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yuksaltir.
d Aleti kablosundan tutarak tasimayiniz, kabloyu kullanarak asmayiniz veya kablodan cekerek fişi cikartmayiniz. Kabloyu isidan, yağdan, keskin kenarl ciisimlerden veya aletin hareketli parçalarindan uzak tutunuz. Hasarli

veya dolanmis kablo elektrik carpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile acik havada calisirken, mutlaka acik havada kullanilmaya onayli alan bir uzatma kablosu kullaniniz. Acik havada kullanilmaya uygun uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltir.
f Elektrikl aletin nemli ortamda kullanilmasin mutlaka gerekli olmasi halinde, kasak akimdan koruma tertibatll salter kullaniniz. Kasak akimdan koruma tertibatll salter kullanilmasi elektrik carpma riskini azaltir.

3 Kisilerin Güvenligi

a Dikkatli olunuz, ne yaptiiginiza dikkat ediniz, elektrikli el aleti ile isinizi makul bir tempo ve yontemle yurutunuz. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz aletinizi kullanmayiniz. Aleti kullanirken bir anlik dikkatsizlik onemli yaralanmalara neden olabilir.
b Daima kisesel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ise gore kullanacaginizi toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.
c Aletin kontrol disi calismaması icin gerekli onlemleri aliniz. Aleti akim sebekesine veya aküye baglamadan once, kalirmadan veya taşimaya baslamadan once kapali oldugundan emin olunuz. Aleti tasirken parmagıniz salter üzerinde olursa veya aleti acik durumda akim sebekesine baglarsaniz kazalara neden olabilirsiniz.

d Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarin in icinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.
e Kendinize cok fazla guvenmeyiniz. Calisirken durusunuz guvenli olsun ve dengenizi her zaman saglayiniz. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
f Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun-SAclar veya takilar, aletin hareketli parçaları tarafindan tutulabilir.
g Tutamaklari kuru, temiz ve yagsiz tutunuz. Yagli tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz.
h Toz eme donanimi veya toztutma tertibati kullanirken, bunlarinbagl oldugundan ve dokrukullanildigindan emin olunuz. Bu donanimlarin kullanilmasi tozdan kaynaklanacak tehlikeleri azaltir.
4 Elektrikli el aletlerinin ozenle kullanimi ve bakimi
a Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
b Salteri bozuk olan elektrikli el aletini kullanmayiniz. Aciip kapanamayan bir elektrikli el aleti tehlikidir ve onarilmaldir.

c Alette bir ayarlama islemine\ baslamadan once, herhangi bir\ aksesuari degistirken veya aleti\ elinizden birakirken fişi prisden\ cekiniz. Bu onlem, aletin yanlisi kla\ calismasini onler.
d Kullanim disi duran elektrikli el aletlerini cocuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz. Deneyimsiz kisel terafindan kullanildiginda, elektrikli el aletleri tehlikelidir.
e Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigi, hareketli parcalarin kusursuz olarak islev gorp mediklerini ve sikisip sikismadiklarini, parcalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmaya baslamadan once hasarli parcalari onartiniz. Bircok is kazasi aletin kotu bakimindan kaynaklanmaktadir.
f Kesici uclari daima keskin ve temiz tutunuz. Ozenle bakimi yapilmigi keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanaqi saglarlar.
g Elektrikli el aletini, aksesuari, uclari ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullaniniz. Bu siralamada olmak uzere, calisma kosullarini ve yaptiginiz isi dikkate aliniz. Elektrikli el aletlerinin kullanimalari icin ongorulen alanin disinda kullanilmalari tehlikeli durumlara neden olabilir.

5 Akü aletinin kullanimi ve bakimi

6 Akülu matkap icin genel güvenlik uyarılari

a Aküleri sadece imalatçı sitarafindan tavsiye edilmekte olndoldurma cihazlarinda doldurun. Belirli bir aküçesidi icin belirlenmis olndoldurma cihazların baska akülerde kullanilması durumunda yangtin sehlikesi bulunmaktadir.
b Elektrik aletlerinde sadece kendileri icin ongorulmug alan akuleri kullan. Baska akulerin kullanilmasi durumunda yangin tehlikesi ve yaralanma meydana gelebilir.
c Kullanilmayan akuyu, irtibatlarda bir koprulesme meydana getirebilecek olan buro kancelarindan, madeni paralardan, anahtarlardan, civilerden, civatalardan veya baska ufak metal maddelerden uzakta bulundurun. Aku kutupariarasinda meydana gelen bir kisa devre yaralanmalara veya yangina neden olabilir.
d Yanlş kullanilmasi durumunda aküden sivı disariçkabilir. Disari sizan bu sivı ile irtibat etmekten sakınin. Tesadüfü bir irtibat halinde su ile durulayin. Sivı gozler ile temas etmiş ise, ilaveten bir doktora bas vurun. Disa sizmş olan akü sivisi deride yaralanmlara veya yanmlara neden olabilir.

Servis

a Aletinizi sadece yetkili personele ve originalyedek parca kullanma kosulu ile onartiniz. Bu sayede aleting gvenligini surekli hare getirsiniz.

7 Akülu matkap icin spesiyal güvenlik uyarilari

a Kullanmakta oldugunuz cihazin sakli akim kabolarina veya kendi kablosuna temas etme durumunun mevcut oldugu durumlarda cihazi sadece izole edilmis olan tutma yüzeylerinden tutunuz. icersinde akim gezirmekte olan bir kablo ile temas edilmesi durumunda cihazin metal olan parçalarina da akim gezerek bir elektrik carpması meydana gele bilecekir.

8 Aku/Sarj aleti icin emniyet uyarilari

a Sarj aletini yagmur ve Islakliktan uzak tutunuz. Sarj aleline su girmesi elektrik carpma riskini artirir.
b Aküleri sadece imalatçıları tarafindan tavsiye edilmekte olan doldurma cihazlarinda doldurun. Belirli bir aküçşedi icin belirlenmis olan doldurma cihazların baska akülerde kullanilması durumunda yangın tehlikesi bulunmaktadır.
c Harici akuleri sarj etmeyiniz. Sarj aleti sadece Teknik Veriler'de belirtilen gerilimle cihaz beraberinde verilen akulerin (lityum iyon) sarj edilmesine uygundur. Aksi takdirde yangin ve patlama tehlikesi mevcuttur.
d Sarj aletini temiz tutunuz. Kirlenme elektrik carpma tehlikesine yol acabilir.
e Her kullanimdan once sarj aletini, kabloyu ve fisini kontrol ediniz. Herhangi bir hasar tespit etmeniz halinde sarj aletini kullanmayiniz. Sarj aletini kendiniz acmaya kalkismayiniz ve sadece elektrik tekniysenlerine ve original yedek

parçalariyla tamir yaptiriniz. Hasarli sarj aleti, kablo ve fiş, elektrik carpma riskini arttirir.

f Sarj aletini kolay alev alabilecek zeminlerde (orn. kagit, kumas v.s.) ve bunlarin yakininda calistirmayiniz. Sarj aletinde sarj ederken meydana gelen isinma yuzunden yangin cikma tehlikesi mevcuttur.

g Yanlı kullanilmasi durumunda aküden sıvı disariçıkabilir. Disari sizan bu sıvı ile irtibat etmekten sakınin. Tesadüfü bir irtibat halinde su ile durulayin. Sıvı gozler ile temas etmiş ise, ilaveten bir doktora bas vurun. Disa sizmş olan akü sivisi deride yaralanmlara veya yanmlara neden olabilir.

h Akuyu acmayiniz. Kisa devre yapma tehlikesi mevcuttur.

i Akuyu fazla isidan,orn.surekligunesisigindanveatesten koruyunuz.Patlama tehlikesimevcuttur.

j Aküye kisa devre yaptirmayiniz. Patlama tehlikesi mevcuttur.

k Akünun hasarl olması veya usulüne uygun kullanilmaması halinde buharçikabilir. Havalandirma yapiniz ve herhangi bir Şikayetiniz olması halinde doktora görününüz. Bu buhar nefes yollarini tahrı edebilir.

6 - Cihaza özgü güvenlik uyarılcı

DIKKAT! Lazer sini 1 in LED si! Gözlere hasar verebilme tehlikesi meydana getirebileceginden dolayi direkt olarak Lazer e bakmayin.

• Makineyi, aksesuarlarini ve Şarj aletini sadece amaca uygun sekilde kullaniniz!
• Aleti elinizden birakmadan once tum hareketli parçalarin hareketsiz hale gelmelerini bekleyiniz.
  Vidalarken ya da delerken aleti sik sik bloke etmekten kaçıniniz.
• Aleti sadece 230V dalgali akima baglayiniz.
• Aküyü sadece alet beraberinde verilen Şarj aleti ile doldurunuz.
• Sarj aletini ve aletin kendisini rutubetten koruyunuz! Asla suya daldirmayiniz!
• Sarj aletini diş mekanlarda kullanmayiniz.
• Akülerin hasar gormemesi icin bunlarin 50^ uzerindeki isilara maruz birakilmamaları gereklidir.

DIIKKAT! Akü ve Şarj aletindeki,—baglantīlara kisa devre,—yaptirmayıniz!

• Sarj ederken + / - kutuplara dokkat ediniz.
• Akuyu atese atmayiniz.
  Kablosu degistirilemez. Aletin hasar gormesi halinde usulune uygun imha edilmesi gereklidir.

Akü/Şarj aleti icin emniyet uyarilari

• Sarj aletini yagmur ve islakliktan uzak tutunuz. Sarj aletine su girmesi elektrik carpma riskini artirir.

• Sarj aletini temiz tutunuz. Kirlenme elektrik carpma tehlikesine yol acabilir.
  Her kullanimdan once sarj aletini, kabloyu ve fisini kontrol ediniz. Herhangi bir hasar tespit etmeniz halinde sarj aletini kullanmayiniz.

Sarj aletini kendiniz acmaya kalkismayiniz ve sadece elektrik tekniyesenlerine ve original yedek parcalariyla tamir yaptiriniz. Hasarli sarj aleti, kablo ve fis, elektrik carpma riskini arttirir.

• Sarj aletini kolay alev alabilecek zeminlerde (orn. kagit, kumas v.s.) ve bunlarin yakininda calistirmayiniz. Sarj aletinde sarj ederken meydana gelen isinma yuzunden yangin cikma tehlikesi mevcuttur.
• Akuyu açmayınüz. Kırı devre yapma tehlikesi mevcuttur.
• Akünun hasarl olması vya usulüne uygun kullanilmaması halinde buhar*cikabilir. Havalandirma yapınüz ve herhangi bir sikayetiniz olması halinde doktora gorununuz. Bu buhar nefes yollarini tahris edebilir.

7 - Akünün Şarj edilmesi

DIKKAT! Bu MAS 12ib akulu matkap, sadece CHP090027 sarj aleti ile sarj edilebilir. Sarj aleti sadece 230 V alternatif voltajl ve 50 Hz frekansli elektrik beslemesinde calistirilabilir. Baska sarj aletlerinin kullanilmasi ve CHP090027 sarj aletinin baska tur bir elektrik beslemesyle calistirilmasi, yaralanma ve maddi hasara yol acabilir.

Lityum iyon akü teknişi

Bu yenaki cini, bilinen Ni-Cd akulinere kiyasla onemli avantajlar icermektedir:

• Hafiza efekti yoktur, yani akü, o andaki Şarj durumu ne olursa olsun aleti kullanmadan once veya sonra herhangi bir kasite kayibi olmaksizin Şarj edilebilmektedir.
• Kendi kendine boşalim orani son derecem��k olup, bu sayede, uzun sure kullanilmasa bile tekrar kullanilmak istendiğinde calismaya hazirdir.
• Hafiftir
  Uzun omurludur

Sarj islemi (Sekil 2)

DIKKAT! Akü fabrikadan tam dolu olarak teslim edilmez. Aküyü ilk kullanmayasciouslamadan once sarj ediniz.

DIKKAT! Sarj aletin calisma isisi 0^ ve 45^ arasindadir.

DIKKAT! Akuyu (5) sarj etmek icin her zaman akuyu sarj aletine koymadan once sarj aletini (6) prise takiniz.

1. Sarj aletini prize takiniz. Sarj kontrol tertibatin (7) yesil LED lambasi elektrikle temas eder etmez yanar.
2. Akuyu sarj aletinin sarj yerine (8) koyunuz. Yesil LED lambasi soner, kirmizi LED lambasi sarj islemisuresince yanar.
3. Sarj islemi yakl. 30 dakika surer. Kirmizi LED lambasi sondugunde ve

yesil LED lambasi yundiinda sarj islemi tamamlmis demektir.

DIIKKAT! Gerci akü isi emniyet tertibati ile aşirı sinmaya karşi emniyete alinmistir, ancak buna ragmen Şarj suresinden fazla Şarj aleinde birakilmamaldir. Şarj aletinin ve akünun Şarj ilemi esnasindo normal derecede isinmasıDOGaldir vebir arizaya isaret etmez.

TAVSIYE! Şarj ileminin ayrıca elektrikli bir zamanlayi üzerinden kontrol edilmesi tavsiye edilir!

DIKKAT! Sarj ilemi esnasinda kirmizi ya da yeşil LED lambasinin 30 dakikadan daha uzun sureyle yanip sönmesi halinde, akü sarj aletinden Çikarilmali ve sogutma amaçlı olarak sarj islemine yaki.15 dakika ara verildikten sonra yeniden baslatilmalidir. LED lambalarindan birinin buna ragmen yanip sönmeye devam etmesi halinde ise, servisimizle baglantiyaGPCilmelidir.

8 - Dönmemomenti ayari

Matkabin vida ve uç kafasinın hasar görmesini onlemek amacıylä 17 kademeli bir DONME momenti ayari (2)vardir. Matkabinizn kafasinı dondürerek 1 (hafif DONEN vidalar) ve azami (zor DONEN vidalar/delme isleminde) aasinda gereken kademeyi ayarlayabilirsiniz. Her zaman isleme uygun DONME momenti seçiniz.

9 - Calistirma ilemi

Piyasada satilan ve 10 mm capa kadar olan tum vida, uç tutucu ve matkap uçları (teslimat kapsaminda degildir) matkap aynasına (1) takilabilir (Sekil 3).

Makine, hizl kistirma matkap aynasina sahip bulunmaktadir. Bu sayede makine aksesuarini elle calistirmada hizlica ve matkap aynasi anahtari kullanmadan degistirmeniz mumkundur (Sekil 4).

Safa/Sola doner makinerdere matkap aynasi her zaman sol disli vidayla sabitlenir. Matkap aynasi degistirilmeden once bu vidanin onde matkap aynasindan (1) acilmasi gereklidir. Sol disli vidalar sadece saga cevrilerek acilirlar.

50 mm'den daha uzun vida ve delme uclari daogrudan uc yuvasina takilabilir.

Calistirmadan once

Açaç civatalarini serbest olarak delik delme uçlarì ile onceden delinmisolean civata deliklerine takin. Makine civatalarini hafifçé yiv icine cevirin. Akülu matkabı uygun olan bir uç ile veya bir lokma anahtar ile siki olarak civata üzerine yerleştinir.

Açma/Kapama

DIKKAT! Civatalarin fazla iceri sikilmasi ile tehlikesi bulunmaktadir. Civatalama islemine dikkat edin ve gerekli durumda dahao nce civatalama islemini durdurun ve bir tornavida ile civatayi sikin. Deneme civatalamari yapin!

- Açama:

AÇma/Kapama Şalterine (3) basınüz:
Vidalamama ilemi baslar. Vidalamama ilemi
sirasindo salteri basili tutunuz.

- Kapama:

Civata tam olarak sikilmis vya sokulmus ise, acoma/kapatma salterini serbest birakin. Civatalama islemi sona erecek ve calisma isigi sonecektir.

LED Calisma Isgini acma (9)

Daha iyi gorebilmek ve karanlik calisma alanlarinda daha gunenli calismak icin cihaz calistigi

surrece LED Calisma isi yi namaktadir.
Aca/Kapatma salteri serbest
birakildiginda calisma isi da
sonmektedir.

DIKKAT! Lazer sini 1 in LED si! Gözlere hasar verebilme tehlikes

meydana getirebileceğinden dolayi direkt olarak Lazer e bakmayin.

Akū sārj gōstergesi (10)

Açma/kapama Şalteri basili durumdayken akü Şarj进展情况 akünün Şarj durumunu进展情况:

3 LED yaniyorsa: Aku tam doludur

2 LED yaniyorsa: Akü yarim doludur

1 LED yaniyorsa: Akunun sarj edilmesi gerekir

10 - Calisma turzi

Elektronik devir sayisi ayari

Elektronik devir sayisi ayariyla (3) devir sayisini kademesiz olarak yapilan isegore ayarlamaniz mumkundur.

• Saltere (3) haficnce bastirmada = Düşük devirayoı, sikişmiş vidaları açmak ilen.
• Saltere tam basildiginda = Azami devir sayisi, delme isleminde.

DIKKAT! Delerken ya da vidalarken motorun fazla yuklenmeden dolayi durmasindan kaçıniniz!

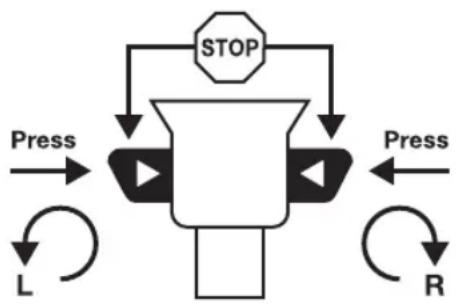

Saga-Sola hareket

Calistirma salterinin ust kismindaki surmeli salterle (4) donme yonunu belirleyebilirsiniz.

LUTFEN SUNA DIKKAT EDINIZ! Donme yönunu sadece motor calismazken degistiriniz!

Vida takilmasi: Salteri R pozisyonuna getiriniz.
Vida cikarilmasi: Salteri L pozisyonuna getiriniz.
Emniyet pozisyonu: Salter orta pozisyonu; surmeli salterin bu pozisyonunda cihaz calistirlamaz,orn. ise ara verildiginde,vida ucu veya matkap ucu degistirmek istendigiinde.

HI/LO salteri (11)

HI/LO salteri ile iki farkli devir sayisi ayarlanabilir.

Salter pozisyonu LO: 0-350 dak -1 Vidaları takmak veçikarmak icindir.
Salter pozisyonu HI: 0-1200 dak -1 Vidalama ve delme icindir.

Secilecek olan devir sayisi, islenecek malzemeye ve yapilacak ise bagli olarak belirlenir ve bir numune uzerinde deneme yaparak bulunmalidir.

DIIKKAT! Devir degiistirme islemini sadece motor durmushaldeyken yapiniz.

11 - Bakim ve cevrenin korunması

Alet kasasini sadece nemli bir bezle temizleyiniz,oczucu kullanmayiniz! Ardindan iyice kurulayiniz. Kapasitesinin korunmasi acisindan akunun her 2 ayda bir tamamen bosaltilmasini ve tekrar sarj edilmesini oneririz. Sadece dolu aku muhafa ediniz, o nedenle ara sira sarj ediniz. Aletin muhafaza edildigi yerin kuru ve donmaya karsi emniyetli olmasi gereklidir, ortam isisi 40^^ asamaz.

DIKKAT! Kullanilamayacak duruma gelen elektrikli ve akul aletler ev cöpüne atilamazlar! Bunlarin elektrikli ve eski elektrikli aletlere iliskin 2002/96 EG yönemeliği

uyarinca ayri bir yerde toplanmaları, cevreye zarar vermeyeck ve usulüne uygun sekilde yaniden degerlendirme yeniden verilmeleri gerekmektedir.

DIKKAT! Pil ve aküyle calisman elektrikli aletlerde bu pil ve akülerin*cikarilarak, yürurlukteki pil kararnamesi uyarinca ayr imha

edilmeleri gerekmektedir. Pil ve aküleri asla ev çöpune atmayınüz!

Lütfen artık kullanılamayan durumda olan elektrikli cihazlarını yeresl toplama noktalarına intikal etiriniz. Ambalaj malzemelerini türlerine gore ayrı olarak toplayını ve yeresl yonetmelik hukumleriogrultusunda atık giderme ilemine tabi tutunuz. Lütfen ayrintili bilgiler icin yeresl yonetim makamlarinı müracaat ediniz.

12 - Servis aciklamaları

Kullanim kilavuzu, bulunmasi halinde aksesuar parçaları ve makineyi original ambalajinda saklayin. Böylece:tü bilgi ve parçalar daima elinizin olur.
- MeisterCRAFT aleteri��k capl bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektrikli aleteri kasinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kilavuzundan alinabilir.
- MeisterCRAFT aletleri siki kalite kontrolundenGPCirilir. Buna ragmen fonksiyon anizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza hakkinda yapilacak kisa aciklama ariza arama ve tamir suresini azaltacaktir. Arizanin garanti suresi icinde meydana gelmesi halinde aletin icine garanti tertifikasi ve kasa fisini de koyun.
- Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ucretini sizden talep edecektir.

ÖNEMLI! Aletin acilması halinde garanti hakkiniz kaybolur.

DIIKKAT! Ürün Sorumluluk Yasasına,gore,uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin deistirilmesi nedeniyle ve tamiratin makinelerimizin yol acaca hasarlar icin sorumluluk almadümizi ehemmiyle belirtiriz! Aynisey kullanilan aksesuvarlar icin de-gecerlidir.

• Transport hasarlarini onlemek icin aleti guvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
• Garanti suresinin dolmasindansonrada sizlere hizmet veririz vemuhtemelen MeisterCRAFT aletlerinde meydana gelecek arizalaruygun fiyatlarla tamir ederiz.
