MAS 12ib Liion - šroubovák Meister Craft - Bezplatný návod k obsluze

Technické vlastnosti	Bezdrátový šroubovák Meister Craft MAS 12ib Liion, lithium-iontová baterie, nastavitelný točivý moment, proměnná rychlost.
Použití	Ideální pro šroubování a odšroubování v různých materiálech, vhodný pro domácí i profesionální práce.
Údržba a opravy	Pravidelně kontrolujte stav baterie, čistěte kontakty, používejte originální náhradní díly pro opravy.
Bezpečnost	Používejte ochranné brýle, nepřetěžujte baterii, uchovávejte nářadí mimo dosah dětí.
Obecné informace	Lehký, ergonomický, kompatibilní s dalšími nástroji ze stejné řady, záruka výrobce.

Často kladené otázky - MAS 12ib Liion Meister Craft

Jak nabít šroubovák Meister Craft MAS 12ib Liion?

Pro nabití šroubováku vložte nabíječku do elektrické zásuvky a připojte baterii šroubováku. Počkejte, až kontrolka nabíjení zhasne na zeleno, což znamená, že je baterie plně nabitá.

Co dělat, když šroubovák nefunguje?

Nejprve zkontrolujte, zda je baterie nabitá. Pokud je baterie nabitá a šroubovák stále nefunguje, zkuste nástroj resetovat vyjmutím a opětovným vložením baterie.

Jak vyměnit vrták na šroubováku Meister Craft MAS 12ib Liion?

Pro výměnu vrtáku odšroubujte sklíčidlo otočením proti směru hodinových ručiček. Vložte nový vrták a utáhněte sklíčidlo otočením ve směru hodinových ručiček.

Jaká je kapacita baterie šroubováku?

Šroubovák Meister Craft MAS 12ib Liion je vybaven lithium-iontovou baterií s napětím 12 voltů.

Jak vyčistit můj šroubovák?

Použijte měkký a suchý hadřík k otření vnější části šroubováku. Vyhněte se používání agresivních chemikálií nebo namáčení nástroje.

Mohu použít šroubovák k šroubování do tvrdých materiálů?

Ano, šroubovák Meister Craft MAS 12ib Liion lze použít na tvrdé materiály, ale doporučuje se používat vhodné vrtáky, aby nedošlo k poškození nástroje.

Co dělat, když se baterie rychle vybíjí?

Pokud se baterie rychle vybíjí, zkontrolujte, zda je správně nabitá a zda není poškozená. Pokud problém přetrvává, zvažte výměnu baterie.

Je šroubovák v záruce?

Ano, šroubovák Meister Craft MAS 12ib Liion je obvykle kryt roční zárukou, ale doporučuje se zkontrolovat konkrétní podmínky vaší koupě.

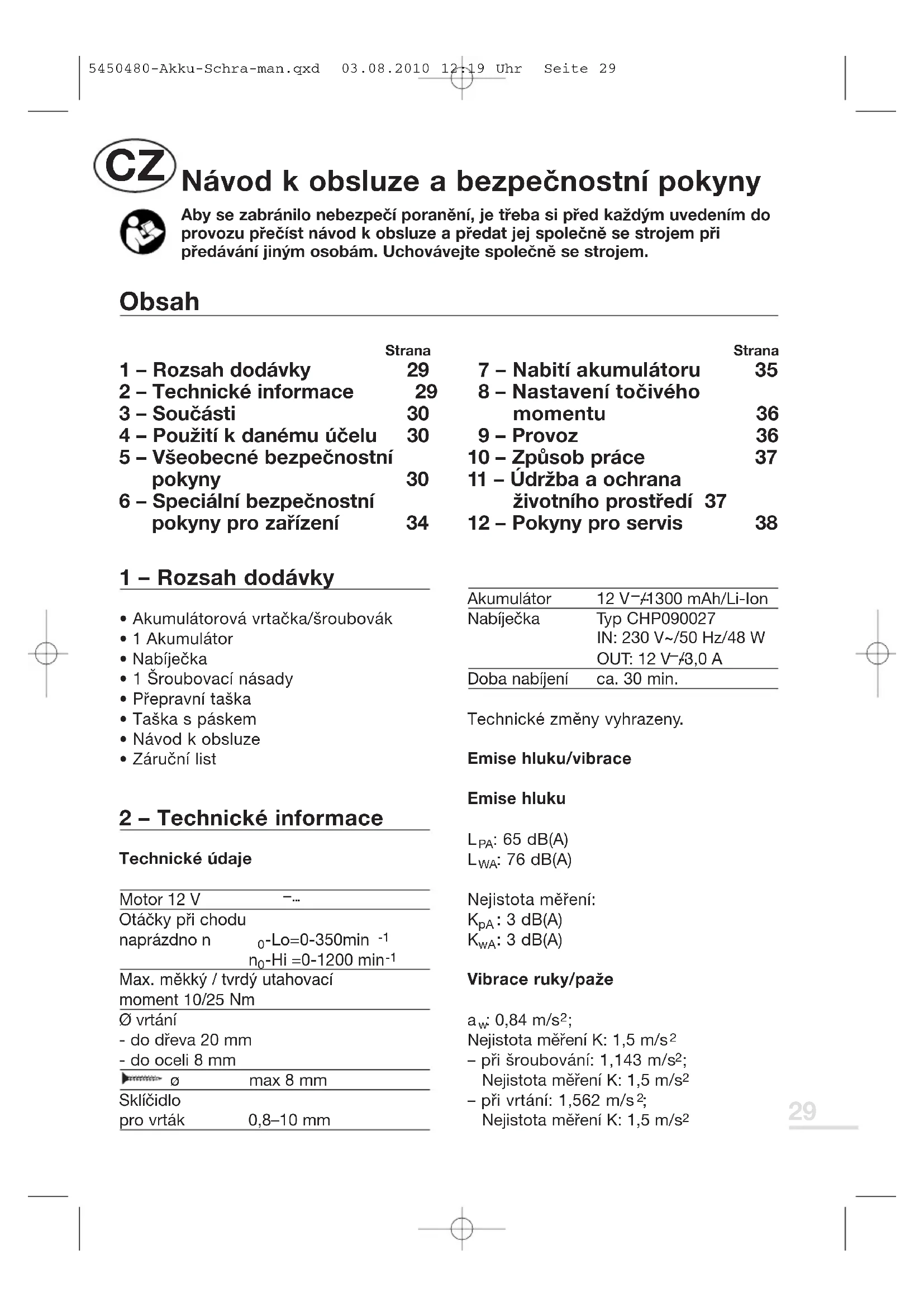

NÁVOD K OBSLUZE MAS 12ib Liion Meister Craft

Návod k obsluze a bezpečnostní poukyny

Aby se zabránilo nebezpeci poraněni, je třeba si prěd každým uvedením do provozu prěcíst námod k obsluze a prědat jej spelečné se strojem pri prědávány jiním osobám. Uchovávejte spelečné se strojem.

Obsah

	Strana	Strana
1 - Rozsah dodávky	29	7 - Nabití akumulátoru
2 - Technické informace	29	8 - Nastavení točivého
3 - Současti	30	momentu
4 - Použití k danému účelu	30	9 - Provoz
5 - Všeobecné bezpečnostní	30	10 - Způsob práce
polkyny	30	11 - Údržba a ochrana
6 - Speciálné bezpečnostní	34	životného prostředí 37
polkyny pro zařízení		12 - Pokyny pro servis

1 - Rozsah dodávky

• Akumulátorová vrtáčka/šroubovák
  1 Akumulátor
• Nabiječka
  1 Sroubovací násady
• Prepravní táska
• Taška s páskem
• Návod k obsluze
  Zarucni list

2 - Technické informace

Technicke udaje

Motor 12 V	...
Otáčky pri chodu
naprázdno n	0-Lo=0-350min -1
	n0-Hi =0-1200 min-1
Max. měkký / tvrdý utahovací
moment 10/25 Nm
Ø vrtání
- do dřeva 20 mm
- do oceli 8 mm
max 8 mm
Sklicidlo
pro vrták	0,8-10 mm

Akumulátor	12 V-/-1300 mAh/Li-Ion
Nabíječka	Typ CHP090027 IN: 230 V~/50 Hz/48 W OUT: 12 V-/-3,0 A
Doba nabijeni	ca. 30 min.

Technické změny vyhrazeny.

Emise hluku/vibrate

Emise hluku

LPA: 65 dB(A)

LWA: 76 dB(A)

Nejistota měřeni:

Nejistota měréní K: 1,5 m/s²

• pri sroubovani: 1,143 m/s2; Nejistota mereni K: 1,5 m/s2

-pri vrtani:1,562 m/s2; Nejistota meReni K:1,5 m/s2

Informace o hluku/vibracich

Naměréné hodnoty stanovené podle
EN 60745-1:2009,
EN 60745-2-2:2003+A11:2007

Uvedená emisné hodnota vibrácí byla
nameřena podle normovaného
zkušebního postupu a může se používat k
porovnámí jestnoho elektrického náradí s
druhým. Uvedená emisné hodnota vibrácí
se může používat i na počátečné
posouzení omezení.

POZOR! Emisni hodnota vibraci se muze během používani elektrického nárádi odlíšovat od uvedené hodnoty v závislosti na druhu a zpúsobu, jakým se nárádi používa.

Museji se stanovit bezpečnostní opatřeni na ochranu obsluhujíciho personálu. Přitom se provede posouzení omezení pri zohlednéni skutečněch podmínek používání. (Přitom je potřebné zohlednit vsechny Časti provozniho cyklu, tzn. i doby, během nichž je náradi vypnuté a doby, během nichž je sice zapnuté, avšak v chodu bez zatiženi.)

3 - Současti

1 Sklícidlo
2 Nastavení utahovacího momentu
3 Zapinač/vypinač s integrovanym světelným prepinačem regulace otáček

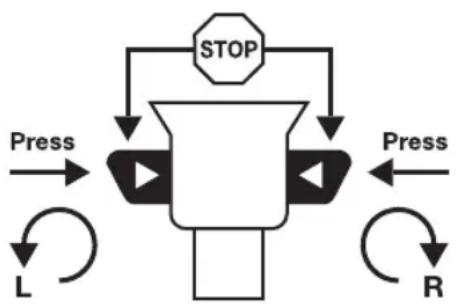

4 Chod doprava/doleva
5 Akumulátor
6 Nabijecka
7 Kontrola nabijeni
8 Prihradka na nabijeni
9 Pracoví světlo s LED
10 Indikace nabijeni akumulatoru
11 Spinač HI/LO

4 - Použití k danému učelu

Vrtani do dreva a kovu, sroubovani.
Stroj, nabiječku a príslušenstvi
(Dodržujte udaje od vyrobce!) použivejte
pouze pro oblast použiti podle
stanoveného učelu! Vsechna ostatni
použiti se vyslovně vylucují.

Tento nastroj je urcenjen k domacimu pouziti.

5 - Všeobecné bezpečnostní pokyny pro zacházeníms elektrickým náradím

VAROVÁNÍ! Prečtěte si všechny bezpečnostné pouký a instrukce. Opomenut pri dodržováni bezpečnostnéch pouků a instrukci muže zapřićinit zásah elektrickým proudem, požár a/nebo těžká zraněni.

Uschovejte veskeré podklady, v nichž jsou uvedeny bezpečnostní poukyny a instrukce, pro použítí v budoucnu.

Vyraz, "elektricky nastroj", uvedeny v bezpečnostnichPokynech, plati pro elektrické nastroje, které jsou napajene ze sítě (se sítovým kabelem), a elektrické nastroje napajene z akumulatorù (bez sítoveho kabelu).

Tento prístroj není určeny k použivani osobami (včetné děti) s omezenými fyzickými, smyslovými nebo duševnimi schopnostmi Či s nedostatkem zkušenosti a/nebo poznatků, kromě prípadů,Pokud jsou pod dozorem osoby zodpovedné za jejich bezpečnost,neboPokud obdrží poukyny týkajici se použivani pristroje.Děti museji být pod dozorem,aby se zajistilo,ze si s prístrojem nebudou hrát.

1 Pracovište

a Udrzujte své pracoviste v Čistote a uklizene. Neporádek a neosvětlené pracoviste může věst k urazüm.
b Nepracujte se zařizením ve výbusné prostřédi, ve kterém se nacházeji hořlavé kapaliny, plyny nebo prachy. Elektrické náradí vytváří jiskry, které mohou zapálit prach nebo páry.
c Během používáni elektrického nářadi zamezte pristupu děti a jiních osob. Pri odvedeni pozornosti můžete ztratit kontrolu nad zařizením.

2 Elektrická bezpečnost

a Připojovací zástrčka pristroje musi odpovidat zásuvce. Zástrčka se v Žádném pripadě nesmi upravovat. Nepoužívejte společné s pristroji s ochranou uzemněm Žádné adaptéry na zástrčky. Zástrčky, na kterych nebyly provedeny Žádné změny a vchodné zásuvky snizuju riziko urazu elektrickým proudem.
b Vyhybeje se tělesnému kontaktu s uzemněni mi povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladnick. Když je Vase tělo uzemnéne, hroží zvýšné riziko Úrazu elektrickým proudem.
c Nevystavujte pristroj desti nebo vlhku. Vnikutvody do elektrickho spotrebic zvyuje riziko urazu elektrickym prudem.
d Nepoužívejte kabel k jiným učelúm než pro které byl určen, pro prěnášeni prístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od púsobéni tepla, oleje,

ostrych hran nebo pohybujicich se
casti pristroje. Poškozené nebo
zamotané kabely zvysuji riziko urazu
elektrickým proudem.

e Když pracujete s elektrickým náradim venku, používejte Jen prodlužovaci kabely, které jsou schvalné i pro používání ve venkovním prostředí. Používání kabelu vchodného pro venkovní prostředí snizuje riziko úrazu elektrickým proudem.
f) Pokud nelze zamezit provoz elektrického pristroje ve vlhkém prostředí, použijte ochranny vypinač proti chybnému proudu. Použitim ochranného vypinače proti chybnému proudu se snizí riziko zásahu elektrickým proudem.

3 Bezpečnost osob

a Bud'te opatrni, dbeje na to, co delate a k praci s elektrickym naradim pristupujte Rozumne. Zaizeni nepouzivejte, kdyz jste unaveni a nebo jste pod vivem drog, alkoholu nebo leku. Chvilková nepozornost pri pouzivani pristroje muze vestk vaznym poranenim.
b Noste osobni ochrannou vystroj a vždy ochrannes bryle. Noseni osobni ochrannes vystroje jak je protiprachová maska, neklouzavá bezpečnostní obuv, ochranna prilba nebo chraniče sluchu, podle zpúsobu a použité elektrického nařadi, snizuje riziko poraněni.
c Zabrańte neumyslnému uvedeni do provozu. Dřive než zastrčite zăstrčku do zásuvky se ujistěte, ze je spínač v poloze „OFF“ (VYP). Když mate pri prenášeni pristroje prst na spínači nebo když pripojujete zapnutý pristroj do sítě, muže to zpúsobit urazy.

d Dříve než prístroj zapnete, odstraťne nastavovaci nástroje nebo kliče na šrouby. Nástroj nebo klič, který se nacházi v otáčejíci se casti prístroje, můze zpúsobit zraněni.
e Neprecenujte se. Dbejte na bezpecné stani a udrzujte neustaler rovnovahu. Tim muzete pristroj v neocekavianch situacich lepe kontrolovat.
f Noste vchodný odév. Nenose volny odév nebo šperky. Vlasy, odév a rukavice udržujte v bezpečné vzdálenosti od pohybujićích se Časti. Pohybujić se Časti by mohly volné odév, šperky nebo dlouhé vlasy zachytit.
g Pokud je możné namontovat zařizení na odsávání a zachycovány prachu, ubezpečte se, ze jsou pripojená a ze se správně používaji. Používány těchto zařizení snižuje ohroženy prachem.
4 Pečílive zacházeni a používání elektrického náradi
a Prístroj nepřežujte. Používejte pro práci elektrické náradi, které je pro ni určeno. Vhodným elektrickým náradím pracujete lépe a bezpečnéji v uvedeném rozsahu vykonu.
b Nepoužívejte Žádné elektrické náradí, jehož spinač je poskozený. Elektrické náradí, které se jiz nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.
c Pred tim, než začněte provadět
nastavení na pristroji, vyměnovat
príslušenstvi nebo pristroj odložité,
vytáhněte zástrčku ze zásuvky. Toto
bezpečnosti opatřeni zabraṇije
neúmyslnému spustěné pristroje.

d Uchováveje nepouživané elektrické nářadi mimo dosah děti. Nenecháveje s prístrojem pracovat osoby, které s nim nejsou obeznámeny nebo které nečety tento navod. Elektrické nářadi je nebezpečné, když ho použivaji nezkusné osoby.
e Pristroj pečlivě ošetřujte.
Kontrolujte, jestli pohybujíci se
casti zarizení funguji bezchybně a
neváznou, jestli casti nejsou
zlomené nebo natolik poskozené,
ze by byla ohrožena funkce
prístroje. Poskozené casti dejte
před použitím prístroje opravit.
Mnoho urazů je způsobeno nesprávně
udržovaným elektrickým naradím.
f Udržujte Črezaci nastroje ostré a Čisté. Pečlive osetřované Črezaci nastroje s ostrymi Čreznámihranami se měné zasekávají a dají se snáze vodit.
g Používejte elektrické nárádi, prísluěnství, násady atd. podle tohoto námodu a tak, jak je to pro tento speciálné typ prístroje predepsán. Dbejte pritom na pracovní podmíky a na provádenou Činnost. Použiti elektrických nástrojú pro jiné než určené úcely muže privodit nebezpečné situace.
5 Použitá udržba akumulátorového nařadi
a Akumuláry nabijet v nabijeckach, ktere vyrobce doporučil. U nabijecky, ktera je vchodná pro určitý typ akumulátoru, hroží nebezpeci požáru,Pokud se použije s jinými akumulátrory.
b V elektrickych nastrojich pouzivejte pouze urcené akumulatory. Pouzivani jin'ych akumulatoru muze vest k poraneni a nebezpeci pozaru.

c Nepoužívaný akumulator chrante
pred kancelářskými sponkami,
mincemi, kliči, jehlami, šrouby nebo
jinými malými kovovými predměty,
jež by mohly způsobit premostěné
kontaktů. Zkrat mezi kontakty
akumulatoru můze mit za následek
popálěne nebo požár.
d Pri nesprávném použiti můze z akumulátoru vytréct kapalina. Vyhněte se kontaktu s nim. V pripadě nahodného kontaktu opláchnětezasáhnuté mistrovodou. Pokud se kapalina dostane do očí, porad'te sedodatečné s lékarém. Vyteklá kapalina z akumulátoru můze zpúsobit podráždení pokožky a popálényi.
6 Vseobecnbezpecnostnikpokyny pro akumulatorovsroubovaky

Servis

a NaRADi svrte do aprvy jen kvalifikovanemu odbornemu personalu a jen s originarnimi nahradnimidily.Tim je zaruceno,ze zustane bezpecnost pristroje zachovana.
7 Speciálni bezpečnostní psychy pro akumulátorové šroubováky
a Provádite-li práce, pri nichž mohou vložné nastroje zaáhnout skrytá elektrické vedení nebo vlastnísítový kabel, držte prístroj pouze za izolované plochy. Kontakt s vedení pod napětim muže privést napěti i dokovovych cásti prístroje a vest k urazu elektrickým proudem.
8 Bezpečnostní poukyny, týkajíci se akumulátorů/nabíječek
a Nabiječku nevystavujte desti ani vlhkosti. Vnikutí vody do nabiječky

zvyšuje riziko zásahu elektrickým proudem.

b Akumuláry je třeba nabíjet pouze pomocić nabíječek, které vyrobce doporučuje. U nabíječky, která je vchodné pro určity druh akumulátorů, hroží nebezpečí požáru,Pokud se použije s jinými akumulátry.
c Nenabije je zadné cizi akumúláry. Nabiječka je vchodná pouze k nabijeni dodanych akumulatoru (Li-ionové) s napětimi uvedenymi v technickych udajích. V opacné pripade hroží nebezpeci požáru a vybuchu.
d Nabiječku udržujte v Čistotě.
Znečistěním hroží nebezpeci zásahu elektrickým proudem.
e Pred každým použitím zkontrolujte nabiječku, kabel a zastrčku. Nepoužívejte nabiječku tehdy, tokud bye ste zjistili poskození. Nabiječku sami neotvírejte a jej opravou pověrte pouze kvalifikovány personal. Je nutné, aby se k opravě používaly pouze originální nahradní díly. Poškozené nabiječky, kabela a zastrčky zvyšuji nebezpeci zásahu elektrickým proudem.
f Nepoužívejte nabíječku na snadno zápalné podkladu (např. papír, textilie atd.) prép. v hořlavém okoli. Zahřiváním nabíječky vznikajćím pri nabíjení hroží nebezpećí požáru.
g Pri nespravnem pouziti muze z akumulatoru vytect kapalina. Zabrahte kontaktu s touto kapalinou.V priade nahodného kontaktu dukladne oplachnetezasahnute mistovodou.Pokud se kapalina dostane do oci,porad'te se dodatecnes lekarem.Kapalina z

akumulatoru muge zpusobit podraždeni pokožky nebo popaleniny.

h Akumulator neotvirejte. Hrozinebezpeci zkratu.

i Akumulátor chrante préd horkem, napr. ani nevystavujte trvajíímu slunečnímu zářeni a učinkúm ohné. Hroží nebezpečí vybuchu.

j Akumulátor nikdy nezkratujte! Hrozí nebezpečí vybuchu.

k Pri poskozeni a nespravnem pouziti akumulatoru mohouunikat vypary. Zajistete privod cerstveho vzduchu a vyhledje tkeare. Vypary mohou podraždit dychaci cesty.

6 - Speciálné bezpečnostníPokyny pro zařízení

POZOR! LED tridy laseru 1! Nedivejte se primo do laseru, protoze to muze mit za nasledek poskozeni oci.

• Používejte stroj, nabiječku a príslušenstvi jen pro učel použiti, ke kterému jsou určeny!
• Předtím, než tycový sroubovák odložíte z ruky, dbejte na to, aby vsechny pohybíve cásti stály.
  Zabrańte castemu blokovani pri sroubovani nebo vrtani.

• Pripojute nabiječku jen na 230 V stridaveho proudu.
  Nabijejte akumulator tycového sroubováku jen nabiječkou, ktera k němu patri.

• Chrahte nabiječku a tycový sroubovák prěd vlhkem. Nikdy je neponořujte do vody.

• Nepoužívejte nabíječku venku.
• Aby byly akumuláry chorény prěd poskozením, neměly by být vystavóvány teplotám nad 50 °C.

POZOR! Kontakty u akumulátoru a nabíječky nespojujte nakrátko

• Pri nabijeni dbeje na spravné polovani _n + / - .
• Neodhazujte akumulatory do otevreného plamene.
• Pripojovaci vedeni se nesmi vymenovat. Pri poskozeni je treba pristroj odborné zlikvidovat.

BezpečnostníPokyny, týkají se akumulátorů/nabíječek

Nabiječku nevystavujte desti ani vlhkosti. Vnikuti vody do nabiječky zvyšuje riziko zásahu elektrickým proudem.
- Nabiječku udržujte v Čistotě.
Znečistěním hroží nebezpečí zásahu elektrickým proudem.
- Pred kaźdym použitim zkontrolujte nabiječku, kabel a zástrčku. Nepoužívejte nabiječku tehdy, pokud bye ste zjistili poškození. Nabiječku sami neotvírejte a její opravou pověřte pouze kvalifikovany personal. Je nutné, aby se k opravě používaly pouze originální nahradní díly. Poškozené nabiječky, kabela a zástrčky zvyšuji nebezpečí zásahu elektrickým proudem.

• Nepoužívejte nabiječku na snadno zápalné podkladu (napr. papir, textilie atd.) prip. v hořlavém okoli. Zahřiváním nabiječky vznikajćím prí nabijeni hroží nebezpeci požáru.
• Akumulátor neotvírejte. Hrozi nebezpečí zkratu.
• Pri poskozeni a nespravném použiti akumulátoru mohouunikat vypary. Zajistěte privod Čerstveho vzduchu a vyhledejte lékáře. Vypary mohou podráždit dychaci cesty.

7 - Nabití akumulátoru

Tento akumulátorový sroubovák
MeisterCraft MAS 12ib se smí
nabijet pouze pomoci sítoveho pristroje
CHP090027. Sítový pristroj se smí
použivat pouze s napajenim proudem
se střidavým napětim 230 V a
kmitočtem 50 Hz. Jakékoli použiti jinych
sítovych pristroju, jakoz i použiti
sítoveho pristroje CHP090027 na jiné
jednotce napajeni proudem můze mit za
nasledek poraněné osob a věcné škody.

Lithium-ionová akumulátorová technika

Tento novy druh akumulátoru ma ve srovnáns dosavadnimi NiCd akumulátry nesporné výbody:

• Zádný pamětový jev, to znaméná, ze se akumulátor může nezávisle na stavu nabití bez ztráty kapacity kdykoli préd použitím nebo po použiti dobít.
  Mimoradne nizke samovybijeni, proto jsou i po delsim skladovani provozuschopné.
• Nepatrá hmotnost
• Dlouháživotnost

Nabijeni (obr. 2)

POZOR! Akumulátor není z výrobního podniku nabity. Akumulátor nabijte prešd prvním použitím.

POZOR! Pracovni tepota nabiječky je od 0°C do 45°C.

POZOR! Pri nabijeni akumulatoru (5) vždy pripojte ke zdroji elektrického napeti nejdřive nabiječku (6), teprve poté do ní vložte akumulator.

1. Nabiječku zapojte do zásuvky. Zelená LED pro kontrolu nabijeni (7) pri kontaktu se sití svítí.
2. Akumulátor vložte do prihradky na nabijeni (8). Zelená LED zhasne, během procesu nabijeni svítí Červéna LED.
3. Postup nabijeni trva cca 30 minut. Postup nabijeni je ukoncen, jakmile zhasne Červena LED a rozsviti se zelená LED.

POZOR! Akumulátor je sice
chráněn tepelnou pojistkou proti
prehrátí, nicméné by v nabijecce
neměl po nabiti zústávat. Konstantní
zahrátí nabijecky a akumulátoru
během nabijeni je normálí anejde o
chybnou funkci.

TIP! Doporučuje se rídit postup nabíjení dodatečné pomoci elektrických spinacích hodin!

POZOR! Pokud během procesu nabijeni blíka Červéná nebo zelená LED déle než 30 minut, vyjměte akumulátor z nabíječky a po prestávce na ochlazení o délce cca. 15 min. začněte znovu nabíjet. Pokud některá LED blíká i nadále, kontaktujte nase servisní mistro.

8 - Nastavení točiveho momentu

Jednotka nastaveni vrtaciho šroubováku ma 17 stupnú točiveho momentu (2), címž se zabrání poskození šroubovacich nebo vrtacich hlav. Štácenim hlavy na vrtacim šroubováku muzete nastavit príslušné požadovaný stipěn, od 1 (sroubovány s lehkým chodem) do max. (sroubovány s tězkým chodem / vrtány). K vykonány práce zvolte vždy vhdný točivý moment.

9 - Provoz

Ve sklicidle (1) Ize upnout vsechny bezné sroubovakové bity, drzaky bitu a vrtaky až do prüméru 10 mm (není soucasti dodávky) (obr. 3).

Stroj je vybaven rychloupinacim sklicidlem. Diky tomu muzete pri rucnim provozu vymenit prislustenstv rychle a bez kliche sklicidla (obr. 4).

Sklicidlo pravotočivych/ levotočivych strojů je vždy zafixované šroubem s levotočivým závitem. Tento šroub je třeba povolit pred vyménou sklicidla (1) zepredu skrz sklicidlo. Srouby s levotočivým závitem se dají povolit pouze otáčením doprava.

Bity šroubováku a vrtáku o délice od 50 mm se mohou nasadit primo do uchytu bitu.

Pred uvedenim do provozu

Šrouby do dreva vložte volné do
předvrtaných der pro šrouby. Strojové
šrouby lehce zašroubujte do závitu.
Akumulátorový šroubovák nasad'te s
vhodnám hrotem nebo vložkou
nástrčného kliče pevně na šroub.

Zapnuti a vypnuti

POZOR! Nebezpeci prekrouceni zaśroubovánim sroubú prilis hluboko. Pozorujte prübeh zaśroubovani a przyp. ho ukoncete dríve a szroub utáhněte šroubovákem. Proved'te szroubové spoje na zkousku!

Zapnuti:

Stiskněte zapínač/vypínač (3): Šroubovány se spustí. Během sroubovány držte spínač stisknuty.

Vypnuti:

Jakmile je šroub uplné zašroubovaný nebo vyšroubovaný, pustte zapinač/ vypinač. Postup šroubovani se skonci a pracovni světro zhasne.

LED pracovniho svetla (9)

Během zapnuti prístroje svítí LED pracovní světlo pro lepůviditelnost a bezpečné provádení

prací v prostorech se špatnou viditelnosti. Pracovní světlo zhasne, jakmile se pustí zapínač/vypínač.

1. POZOR! LED tridy laseru 1!
2. Nedivejte se primo do laseru,
3. zoze to muze mit za nasledek
4. kozeni oci.

Indikace nabijeni akumulatoru (10)

Je-li zapinač/vypinač stisknutý, ukazuje indikace nabijeni akumulátorů stav nabijeni akumulátoru:

3 LED sviti: Akumulátor je úplné nabity

2 LED sviti: Akumulátor je z polovice nabitý

1 LED svitf: Akumulator je tbreba nabit

10 - Zpùsob práce

Elektronická regulace otáček

Diky elektronické regulaci otáček můžete otáčky plynule prizpúsobit danému pracovínu postupu.

• Mirné stlačeni prépinače (3) = nizké otáčky, k povolení pevně osazenych sroubů.
• Uplne stisknuty spinač = maximálne možné otáčky, k vrtání.

POZOR! Zabrańe, aby došlo k zastavení motoru pri vrtání nebo srouboványí pri zatizeni.

Chod doprava - doleva

Smér otáčeni určite pomoci posuvného
prepinače (4) nad provozním spínačem.

DODRZUJTE! Smér otáceni meinte pouze pri vypnutém motoru!

• Zašroubování sroubú: Posunte prépinač do pol. R.
  Vysroubovani sroubu: Posunte prepina do pol. L.
• Bezpečnostní poloha: Poloha prepínace uprostřed; v těto poloze posuvného prepínace se prístroj nedá uvěst do provozù, napr. pri pracovních prěstávkách, vyměné bitů nebo vrtáků.

Zapojení HI/LO (11)

Pomoci prepinace HI/LO lze zvolit dvarozdilne Rozsahy otacek.

• Poloha prepinače LO: 0-350 min -1 srouby zašroubovat a vysroubovat
• Poloha prépinace HI: 0-1 200 min -1 pro srouby a vrtani

Volba Rozsahu otáček se urcí podle daného materialu a planovane Činnosti a je třeba ho vyzkoušet vykonámim prací na zkušebním dílu.

POZOR! Prepnutí proved'te pouze pri zastaveném motoru.

11 - Udržba a ochrana zivotniho prostředí

Cistete plastjenvlhkym hadrikem - nepouzivejte redidla! Nakonec radne osuste.Pro udrzeni kapacity doporuucujeme kazdede vda mese cakumulator zcela vybit a opet nabit. Uchovaje tkeumulatory jen zcela nabite, proto je obcas dobijeje. Misto uchovani musi byt suche a chrane ne pred mrazem, teplota okoli nesmi prekrocit 40^

POZOR! Nepoužitelné elektrické a akumulátorové pristoje nepatri do domácho opadul! Je třeba je

shromažd'ovat oddělené podle směrnice
2002/96 ES pro elektrické a elektronické staré
prístroje a odevzdat sekci ekologické a odborné recyclace.

POZOR! U elektrickych pristrojuh pohanenych bateriemi nebo akumulatorem je nutno baterie nebo akumulatory vyjmout a likvidovat je oddelené podle platné vyhlásky o bateriich. Baterie a akumulatory nikdy nedáveje do domácho opadu!

Odevzdávejte prosím nepoužitelné elektrické náradi v mistrí sberne. Obalový material shromazd'ujte odděleně podle druhu a likvidujte podle mistrích predpisù. Podrobnosti ziskáte od Vaší mistrí správy.

12 - Pokyny pro servis

• Uchovávejte stroj, námod k obsluze a pripadne i prislušenství v originálnim baleni. Takto budete mit veškeré informace i současti neustále po ruce.
• Pristroje MeisterCRAFT temer nevyžadují udrzbu, k Čištení krytu postaci vlhký hadrýk. Elektrické stroje nikdy neponorujte do vody. Dalşí pouky jsou uvedeny v navodu k obsslze.
• Pristroje MeisterCRAFT podlehaji prísné kontrole jakosti. Pokud se by presto

vyskyla porucha funkce, zašlete pristroj na adresu nasí servísné sluzby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobuhledáni mista závady i opravy. Bēhem záručné lhúty prosím prilozte k pristroji záručné list a doklad o nakupu.
• Pokud se nejedná o záručné opravu, budeme vám náklady na opravu učtovat.

DULEZITE UPOZORNENI! Po otevreni pristroje zaniká narok na záruku!

DULEZITE! Vyslovné upozornejeme na to, ze podle zákona o ručeni za produkty nerucíme za škody vzníkle nasimi prístroji,Pokud byly zpúsobeny nesprávnou opravou neboPokud pri yvměne nikteré casti nebyly použity naše originálni dily popr! nami schvalné dily a oprava nebyla provedena firmou MEISTERWERKZEUGE v zákaznickém servisu nebo autorizovaným odborníkem! Totěž platí pro použité príslušenství.

• Pristroj bezpečné zabalte nebo použijte originániho obalu, aby se pri prépravě nepoškodil.
  I po uplynuti zaručni doby jsme vám radi k dispozici a pripadné opravy prístroju MeisterCRAFT provedeme za vyhodné ceny.

E

CZ - Uschováni technické dokumentace:
