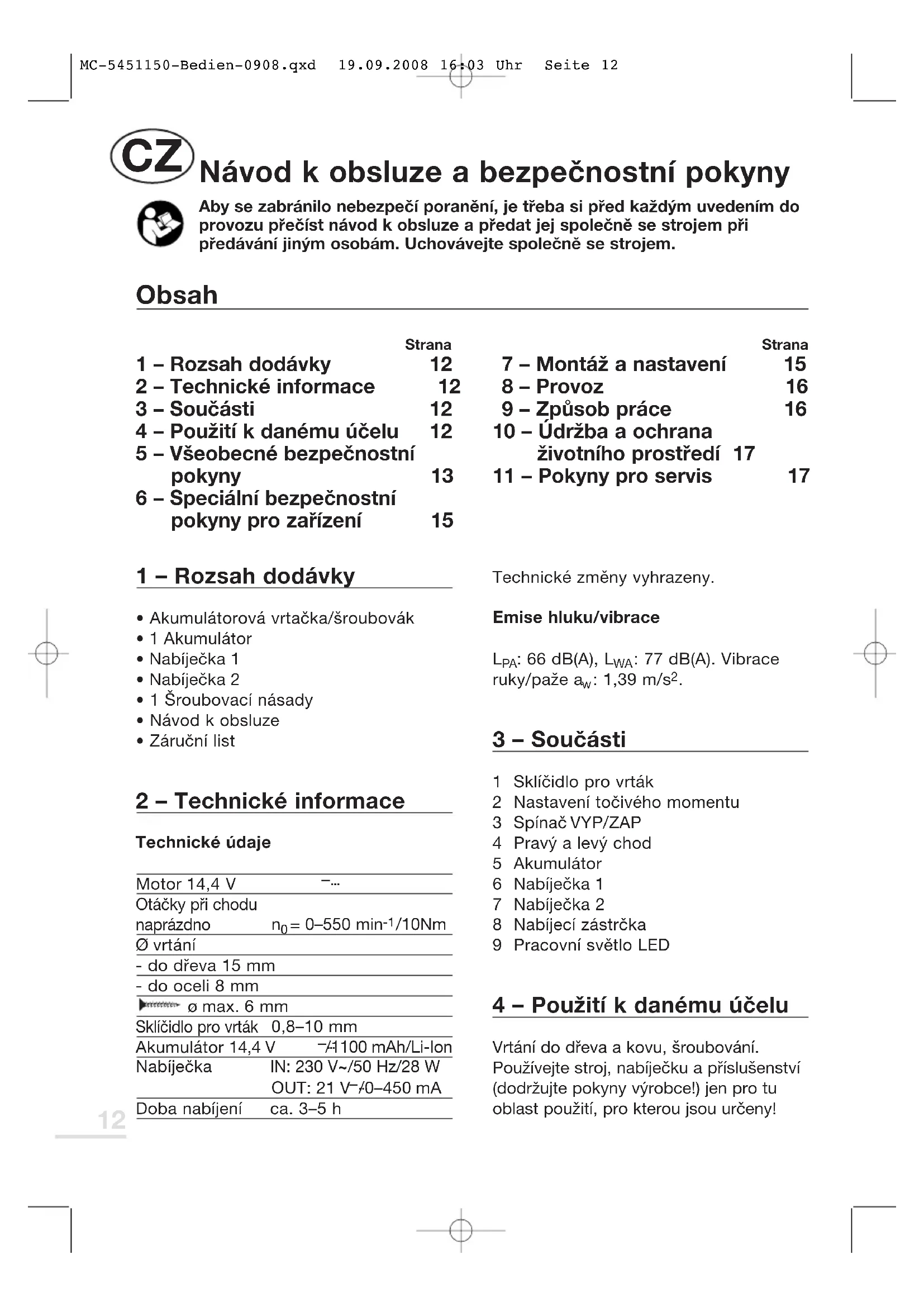

NÁVOD K OBSLUZE MAS 144 LIO Meister Craft
Potvrzujeme timo, ze nizé uvedeny vyrobek ...
Akumulatorová vrtacka/sroubovák
Akku bore & skruemaskine
Taladro atornillador con bateria
Perceuse à batterie
Návod k obsslze a bezpečnostní poukyny
Aby se zabránilo nebezpeci poraněni, je třeba si prešd kázédym uvedením do provozu prečist námod k obsluze a predat jej společné se strojem pri prešdávány jiným osobám. Uchovávejte společné se strojem.
Obsah
| Strana | Strana | |
| 1 - Rozsah dodávky | 12 | 7 - Montáž a nastavení |
| 2 - Technické informace | 12 | 8 - Provoz |
| 3 - Současti | 12 | 9 - Způsob práce |
| 4 - Použití k danému účelu | 12 | 10 - Údržba a ochrana |
| 5 - Všeobecné bezpečnostnéPokyny | 13 | životniho prostředí 17 |
| 11 - Pokyny pro servis | ||
| 6 - Speciálné bezpečnostnéPokyny pro zařizení | 15 |
1 - Rozsah dodávky
- Akumulátorová vrtacka/šroubovák
1 Akumulátor
Nabiječka 1
Nabijecka 2
1 Sroubovacinásady - Navod k obsluze
Zaručni list
2 - Technické informace
Technické udaje
| Motor 14,4 V | -... |
| Otáčky pri chodu naprázdno | n0= 0-550 min-1/10Nm |
| Ø vrtání | |
| - do dřeva 15 mm | |
| - do oceli 8 mm | |
| Ø max. 6 mm | |
| Skláčidlo pro vrták | 0,8-10 mm |
| Akumulátor 14,4 V | -7/1100 mAh/Li-Ion |
| Nabíječka | IN: 230 V~/50 Hz/28 W OUT: 21 V~/0-450 mA |
| Doba nabíjení | ca. 3-5 h |
Technické změny vyhrazeny.
Emise hluku/vibrate
LPA: 66 dB(A), LWA: 77 dB(A). Vibrace ruky/paže a_w : 1,39 m/s².
3 - Současti
1 Sklucidlo pro vrtak
2 Nastavení točiveho momentu
3 Spinač VYP/ZAP
4 Pravy a levy chod
5 Akumulator
6 Nabiječka 1
7 Nabiječka 2
8 Nabijeci zastroka
9 Pracovni svetlo LED
4 - Použití k danému účelu
Vrtani do dreva a kovu, sroubovani.
Používejte stroj, nabíječku a príslušenství (dodržujte pokyny vyrobce!) jen pro tu oblast použití, pro kterou jsou určeny!
Jakékoli jiné zpusoby pouziti jsou vyslovné vyloučeny.
Tento nastroj je urcenjen k domacimu pouziti.
5 - Vseobecné bezpečnostní pokyny pro zacházeníms s elektrickým náradím
POZOR! Je t'reba si precist vsechny pokyny! Chyby pri dodržovani niz e uvedenychPokynu mohou zpusobit uraz elektrickym proudem,pozar a/nebo tezká zraneni. Niz e uvedeny pojem „Elektrické naradi" se vztahuje na elektrické naradi napajene ze site (se sitovym kabelem) a na elektrické naradi napajene z akumulatoru (bez sit'oveho kabelu).
POZOR! Tyto bezpečnostníPokyny dobře uschovejte!
Pracovište
- Udržujte své pracovište v Čistote a uklizene. Nepořádek a neosvětlené pracovište můze věst k urazūm.
- Nepracujte se zařizením ve vybusné prostřédi, ve kterém se nacházeji hořlavé kapaliny, plyny nebo prachy. Elektrické náradi vytváří jiskry, ktere mahou zapálit prach nebo páry.
- Během používání elektrického náradí zamezte pristupu detí a jin'ych somebody. Pri odvedeni pozornosti muzete ztratit kontrolu nad zařizením.
Elektrická bezpečnost
- Připojovaci zástrčka pristroje musi odpovidat zásuvce. Zástrčka se vžádném pripadě nesmi upravovat.
Nepoužívejte společné s prístroji s ochranou uzemněmžádné adaptéry na zástrčky. Zástrčky, na kterych nebyly provedenyžádnézměny a vchodné zásuvky snizuji riziko urazu elektrickým proudem.
- Vyhybejte se tělesnému kontaktu s uzeměnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladnicy. Když je Vase tělo uzeměné, hroží zvýsené riziko urazu elektrickým proudem.
- Nevystavujte pristroj desti nebo vlhku. Vnikutvody do elektrického spotrebic zvyuje riziko urazu elektrickym proudem.
- Nepoužívejte kabel k jiným učelúm než pro které byl určen, pro prěnašné prístroje, jeho zavěsování nebo pro vytahování zástróky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od púsobeni tepla, oleje, ostrych hran nebo pohybujicích se Častí prístroje. Poškozené nebo zamotane kably zvyšuji riziko urazu elektrickým proudem.
Kdyz pracujete s elektrickym naradim venku, pouzivejte Jen prodluzovaci kabely, ktere jsou schvalene i pro pouzivani ve venkovnim prostredi. Pouzivani kabelu vchodneho pro venkovni prostre di snizuje riziko urazu elektrickym proudem.
Bezpečnost osob
Budte opatrni, dbejte na to, co delate a k praci s elektrickym naradim pristupujte Rozmne. Zaizeni nepouzivejte, kdyz jste unaveni a nebo jste pod vlivem drog, alkoholu nebo leku. Chvilkova nepozornost pri pouzivani pristroje muze vestk vaznym poranenim.
- Noste osobni ochrannou vystroj a vždy ochrannes bryle. Nošeni osobni ochrannes vystroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranna prilba nebo chraniče sluchu, podle způsobu a použité elektrického náradí, snizuje riziko poraněné.
Zabrańte neumyslnému uvedeni do provozu. DriVe nez zastrcite zastrcku do zasuvky se ujistete, ze je spinač v poloze „OFF" (VYP). Když mate pri prěnášeni prístroje prst na spinači nebo když pripojujete zapnuty prístroj do sítě, můze to zpúsobit urazy. - Dříve než prístroj zapnete, odstraťe nastavovaci nástroje nebo kliče na šrouby. Nástroj nebo klič, který se nacházi v otáčejíci se Časti prístroje, muže způsobit zraněni.
- Neprecenujte se. Dbejte na bezpečné stáná udržujte neustále rovnováhu. Tim muzete prístroj v neočekávaných situacích lépe kontrolovat.
Noste vchodný odév. Nenose volný odév nebo šperky. Vlasy, odév a rukavice udržujte v bezpečné vzdálenosti od pohybjucích se Častí. Pohybjuci se Častí by mohly volné odév, šperky nebo dlouhé vlasy zachytit. - Pokud je możné namontovat zařizení na odsávání a zachycovány prachu, ubezpečte se, ze jsou pripojená a ze se správné používaj. Používány těchto zařizení snizuju ohroženy prachem.
Pečlive zacházeni a používani elektrického náradi
-
Prístroj nepřežujte. Používejte pro práci elektrické náradí, které je pro ni určeno. Vhodnám elektrickým náradím pracujete lépe a bezpečnéji v uvedeném rozsahu vykonu.
-
Nepoužívejte Žádné elektrické náradi, jehož spínač je poskozený. Elektrické náradi, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.
- Pred tim, než začněte provadět nastavení na pristroji, vyměnovat príslušenství nebo pristroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatřeni zabraťuje neúmyslnému spustěné pristroje.
- Uchovávejte nepouživané elektrické náradí mimo dosah děti. Nenechávejte s prístrojem pracovat osoby, které s nim nejsou obeznámeny nebo které nečety tento námod. Elektrické náradí je nebezpečné, když ho použivaji nezkusné osoby.
- Prístroj pečlivě osetřujte. Kontrolujte, jestli pohybujíci se casti zařizení funguji bezchybné a neviznou, jestli casti nejsou zlomené nebo natolik poskozené, ze by byla ohrožena funkce prístroje. Poskozené casti dejte pred použitím prístroje opravit. Mnoho urazů je zpúsobeno nesprávně udržovaným elektrickým naRADÍM.
- Udržujte šržací nastroje ostré a Čisté. Pečlive ošetřované šržací nastroje s ostrými Žeznými hranami se meně zasekávaji a dají se snáze vodit.
- Používejte elektrické náradí, prísluěnství, násady atd. podle tohoto navodu a tak, jak je to pro tento speciálni typ pristroje predepsáno. Dbejte pritom na pracovní podmíky a na provádenou Činnost. Použiti elektrických nastrojú pro jiné než určene úcely muže privodit nebezpečné situace.
Servis
Naradi sverte do apravy Jen kvalifikovanemu odbornemu personalu a jen s originarnimi nahradnimi dily. Tim je zaruceno, ze zustane bezpecnost pristroje zachovana.
6 - Speciénlí bezpečnostníPokyny pro zařizení
- Používejte stroj, príslušenstvá naḥíječku Jen pro oblast, pro kterou jsou určeny!
- Pred vyvrtanim der zkontrolujte stenu, popr. hledacem vedeni, abystenarazili na vedeni elektrického proudu, plyn nebo vodu.
- Než odložíte vrtacku/šroubovák z ruky, dbejte na to, aby vsechny pohyblíve současti stály.
Zabrahte castemu blokovani pri sroubovani nebo vrtani. - Pripojujte nabiječku Jen na sít 230V střidavého proudu.
Nabijeje akumulator vrtacky/ sroubovaku jen nabijeckou, ktera k nemu prisiusu. - Chrahte nabiječku a vrtacku/ sroubovák préd vlhkosti. Nikdy neponořujte do vody!
- Nepoužívejte nabíječku venku.
- Nevystavujte akumuláatory teplotám nad 40^ a chrante je tak pred poskozením.
UPOZORNENI! Nezapinejte kontakty na akumulatoru a nabijece do zkratu.
- Pri nabijeni dbeje spravné polovani _n + / - ^n .
- Neodhazujte akumulátor do otevreného ohne.
7 - Montáž a nastavení
UPOZORNEN! Akumulator vasi nové vrtacky/sroubovaku není ze závodu nabit. Proto je ho třeba préd prvním uvedením do provozu dobuce 3-5 hodin nabijet! Konečné kapacity akumulátoru se dosáhne asi po 4-5 nabijecích/vybijecích cyklech.
Lithium-iontová akumulátorová technika
Tento novy druh akumulátoru ma ve srovnáns dosavadnimi NiCd akumulátry nesporné výbody:
- Zádný pamětový jev, to znaméná, ze se akumulátor můze nezávisle na stavu nabití bez ztráty kapacity kdykoli préd použitím nebo po použití dobít.
- Mimořádně nízké samovybijeni, proto jsou i po delšim skladovani provozuschopné.
- Nepatrá hmotnost
- Dlouháživotnost
Nabijeni akumulatoru
Během doby nabijeni sviti Žárovka na nabíječce 1 Červěne. Konec nabíjecí doby se signalizuje zmenou světla na zelené.
Akumulátor je chráněn tepelnou ochranou
pred prebitím - presto by se však měl
po uplynuti doby nabijeni z nabiječky
vyjmout. Konstantné zahrivány nabiječky
a akumulátoru během nabijeni je normalné
a nepredstavujéžádnou chybnou funkci.
TIP! Doporučujeme rídit nabijeni navíc elektrickým casovým spínačem.
Nastavení točiveho momentu
Vrtačka/sroubovák má 24stupnové
nastavení točíveho momentu, které
zabrañuje poškození sroubovych nebo
vrtcích hlav. Otočením hlavy vrtačky/
sroubováku múžete nastavit potřebné
stupeř, od 1 (lehce sroubovatelné
srouby) – max. (ztuha jdouci sroubování
a vrtáné). Žolte si pro každou
práci nejvhodnéjsí točívy moment.
8 - Provoz
Do sklicidla pro vrtak (1) je moznopnout vsechny beznne prodavané nastavce sroubovaku a vrtaky az do prumuru 10 mm. Sklicidlo pro vrtak nastrojus levym i pravym chodem je zajisteno sroubem s levym zavitem. Tento sroub pred vymenou sklicidla pro vrtak zpredu uvolnit skrze sklicidlo. Srouby s levym zavitem je moznou uvolnovat jen otacenim vpravo. Stroj je vybaven rychloupinacim sklicidlem vrtaku, ktery umoznije v ručnim provozu rychle a bez použití klice na sklicidlo vrtaku vymenit prisluşenstvi.
Zapinani a vypinani se provadistisknutim a pustenim hlavniho vypinae (3).Behem provozu sviti pracovni svetlo (9).
9 - Zpúsob práce
Elektronická regulace otáček
Elektronickou regulaci otáček (2) dosáhnete plynulého prizpúsobování otáček podle príslušné pracovní operace.
- Přiklad: Lehký stisk spinače (1) = nízké otáčky pro povolení pevně utáhnutych šroubů.
Maximánlí stisk spínače = maximánlí otáčky, pro vrtání.
UPOZORNENI! Zabrańe tomu, aby se motor pri vrtání nebo sroubovány pod zatizením zastavil!

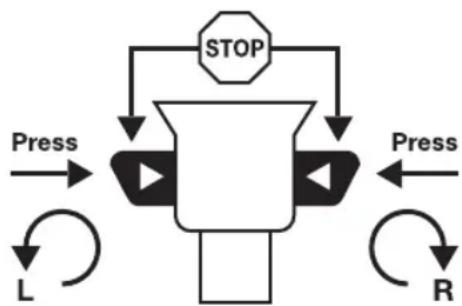

Pravy a lev'y chod
Smér otáčeni určujete pomoci posuvného spínače (4) umistěného nad provozním spínačem.
DULEZITE UPOZORNENI! Mente smer otaceni jen tehdy, kdyz motor stojil
- Zašroubování sroubú: posunout spinač do polohy R
Vysroubovani sroubu: posunout spinae do polohy L - Bezpečnostní poloha: nastavit spínač do střední polohy; v těto poloze
posuvného spinače není možno uvest nastroj do provozu, např. v pracovnich prestávkach, pri yvměne nastavce sroubovákne bo nebo vrták.
10 - Udržba a ochrana zivotniho prostředí
Cistete plastjenvlhkym hadrikem - nepouzivejte redidla! Nakonec radne osuste.Pro udrzeni capacity doporuucujeme kazdede vda mese cakumulator zcela vybit a opet nabit. Uchovaje tkeumulatory jen zcela nabite, proto je obcas dobijeje.Misto uchovani musbyt sucha chranepe pred mrazem, teplota okoli nesmi prekrocit 40^
Elektrické spotbrebiče, které se jiz nepoužívají, nepatri do domáciho odpadu. Je třeba je odevzdat podle mistrichně predpisů ekologické likvidaci odpadů do komunální sběrný.
Odevzdávejte prosím nepoužitelné elektrické náradi vmistí sberne. Obalový material shromazd'ujte oddělené podle druhu a likvidujte podle mistnich predpisù. Podrobnosti ziskáte od Vasi mistné správy.
11 - Pokyny pro servis
Uchovávejte stroj, námod k obsluze a prípadné i príslušenství v originálím baleni. Takto budete mit veškeré informace i současti neustále po ruce.
- Přistroje MeisterCRAFT teměr nevyžadují udrzbu, k Čišěné krytu
postaci vlhký hadrik. Elektrické stroje nikdy neponořujte do vody. Dalsí poukyny jsou uvedeny v navodu k obsluze.
- Pristroje MeisterCRAFT podlehaji prisné kontrole jakosti. Pokud se by presto vyskytla porucha funkce, zašlete pristroj na adresu nasí servisní sluzby. Opravu provedeme obratem.
- Stručný popis poruchy zkracuje dobuhledáni mista závady i opravy. Během záručné lhúty prosím prilozte k pristroji záručné list a doklad o nakupu.
- Pokud se nejedná o záručné opravu, budeme vám náklady na opravu učtovat.
DULEZITE UPOZORNENI! Po otevreni pristroje zaniká narok na záruku!
DULEZITE! Vyslovne upozornujeme na to, ze podle zakona o rucenia za produkty nerucime za skody vzniklé nasimi pristroji,Pokud byly zpusobeny nespravnou opravou nebo pokud pri yvmene nekteré casti nebyly pouzity nase originni dily popr! nami schvalené dily a oprava nebyla provedena firmou MEISTERWERKZEUGE v zakaznickem servisu nebo autorizovanym odbornikem! Totéž plati i pro pouzité prisluşenstvi.
- Pristroj bezpečné zabalte nebo použijte originániho obalu, aby se pri prepravě neposkodil.
I po uplynuti zaručni doby jsme vám radi k disposzici a pripadné opravy pristroju MeisterCRAFT provedeme za vyhodné ceny.
