Tekniske specifikationer	Skruetrækker Meister Craft MAS 144 LIO, børsteløs motor, maksimal drejningsmoment på 30 Nm, tomgangshastighed 0-350/0-1300 omdr./min, borepatron 1-10 mm.
Anvendelse	Ideel til skruning og afskruning i træ, metal og plast. Velegnet til gør-det-selv- og byggearbejde.
Vedligeholdelse og reparation	Rengør borepatronen regelmæssigt og kontroller batteriets tilstand. Udskift slidte dele i henhold til producentens anbefalinger.
Sikkerhed	Brug beskyttelsesbriller under brug. Overskrid ikke de anbefalede drejningsmomentgrænser for at undgå ulykker.
Generelle oplysninger	Letvægt for nem håndtering, lithium-ion batteri, hurtig opladningstid, 2 års garanti.

Ofte stillede spørgsmål - MAS 144 LIO Meister Craft

Hvordan oplader jeg batteriet til Meister Craft MAS 144 LIO?

For at oplade batteriet skal du indsætte det i den medfølgende oplader og tilslutte den til en stikkontakt. Vent, indtil opladningsindikatoren viser, at batteriet er fuldt opladet.

Hvordan skifter jeg bitten på skruetrækkeren?

For at skifte bitten skal du trække i borepatronen for at låse den op, fjerne den brugte bit og indsætte den nye. Slip borepatronen for at låse den på plads.

Hvad er kapaciteten på batteriet til Meister Craft MAS 144 LIO?

Meister Craft MAS 144 LIO er udstyret med et 1,5 Ah batteri, der giver god driftstid til dine skruerarbejder.

Hvorfor virker min skruetrækker ikke?

Kontroller, at batteriet er korrekt opladet og isat. Sørg også for, at bitten er korrekt fastgjort, og at driftsindstillingen er sat til 'ON'.

Hvordan justerer jeg drejningsmomentet på skruetrækkeren?

Brug drejningsmomentvælgeren på toppen af skruetrækkeren til at justere drejningsmomentet efter typen af skrue og det materiale, du arbejder med.

Skruetrækkeren laver en mærkelig lyd, hvad skal jeg gøre?

En mærkelig lyd kan indikere et mekanisk problem. Sluk for skruetrækkeren, kontroller om der sidder snavs fast i borepatronen, og kontakt om nødvendigt kundeservice.

Hvad er garantien på Meister Craft MAS 144 LIO?

Meister Craft MAS 144 LIO er normalt dækket af en 2-årig garanti. Gem dit købsbevis til eventuelle reklamationer.

Hvordan rengør jeg min skruetrækker?

For at rengøre skruetrækkeren skal du bruge en blød og tør klud. Undgå at bruge aggressive kemikalier, der kan beskadige enheden.

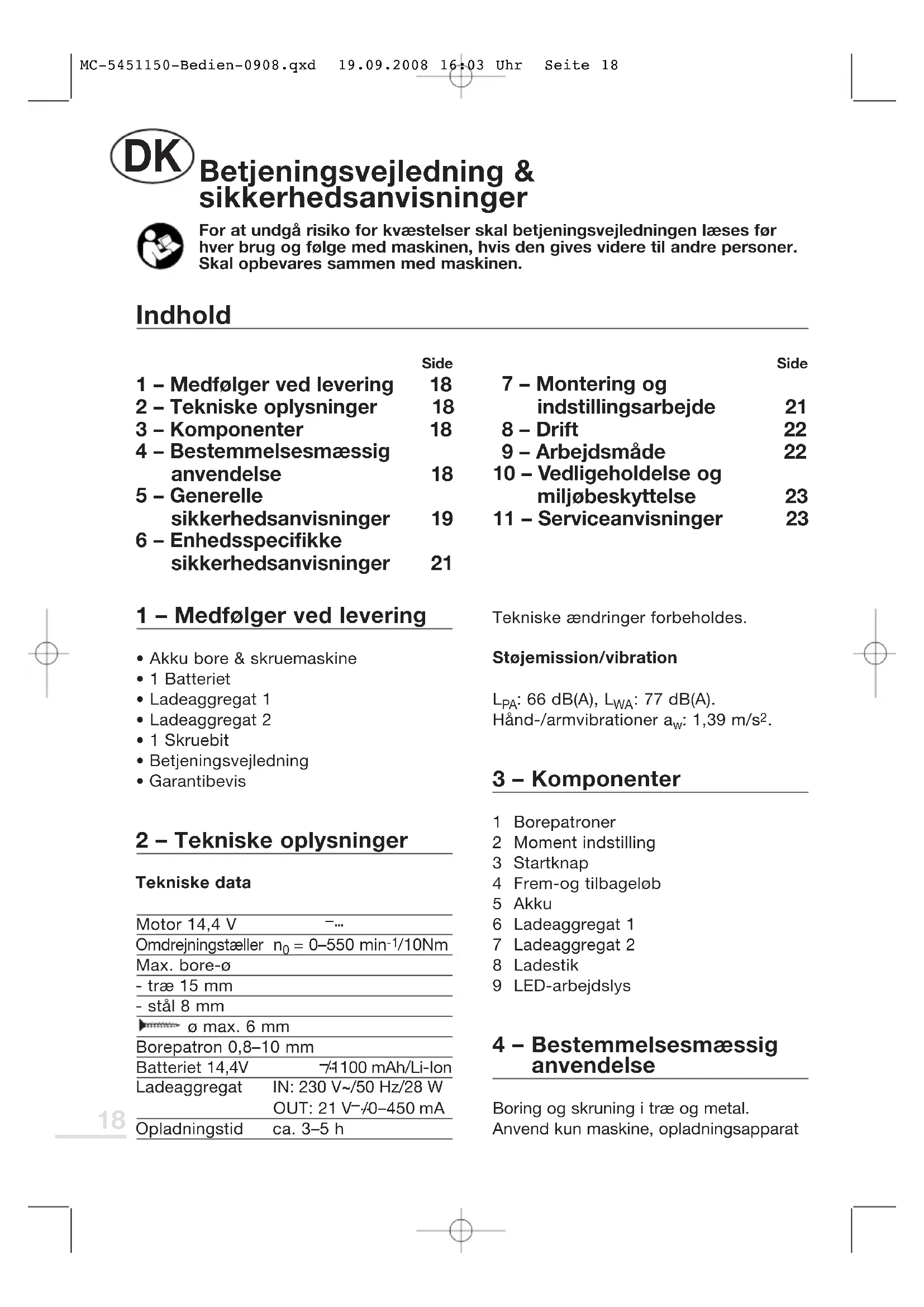

BRUGSANVISNING MAS 144 LIO Meister Craft

Betjeningsvejledning & sikkerhedsanvisninger

For at undgå risiko for kvæstelser skal betjeningsvejledningen læses forhver brug og folge med maskinen, hvis den gives videre til andre personer. Skal opbevaresammen med maskinen.

Indhold

Side

1-Medfogler ved levering 18
2 - Tekniske ophysninger 18
3-Komponenter 18
4-Bestemmelsesmaessig anvendelse 18
5 - Generelle sikkerhedsanvisninger 19
6 - Enhedsspecifikke sikkerhedsanvisninger 21

Side

7-Montering og indstillingsarbejde 21
8-Drift 22
9 - Arbejdsmåde 22
10 - Vedligeholdelse og miljøbeskyttelse 23
11 - Serviceanvisninger 23

Tekniske ændringer forbeholds.

og ekstra tilbehør til det korrekte arbejede (bemærk produktionsoplysningen)! Enhver anden brug af maskinen er udelukket.

Denne enhed er kun beregnet til alminderigt arbejde i private hjem.

5 - Generelle sikkerheds-anvisninger forhandtering af el-værktøj

ADVARSEL! Samtige anvisninger skal Iaes! Fejl ved overholdelse af anvisningerne, som er angivet i det fologende, kan forarsage elektrisk stod, brand og/eller store persorskader. Begrebet "El-vaerktoj" som anvendes i det fologende, dækker over el-drevne el-vaerktjoer (med el-ledning) og batteridrevne el-vaerktjoer (eden elledning).

ADVARSEL! Opbevarppe anvisninger pa et sikkert sted!

Arbejdsplads

Sorg for, at arbejdsomraret er rent og ryddeligt. Uorden og ikke-oplyste arbejdsomrader kan medfrole uheld.
Arbejd ikke med encheden i eksplosionsfarlige omgivelser, hvorder er brændbare væsker, gasser eller stov. El-værktøj frembringer gnister, som kan antænde stov og dampe.
- Hold børn og andre personer på afstand under brug af el-værktøjet. Hvis din opmaerk somhed bliver afledt, kan du miste kontrollen over enheden.

Elektrisk sikkerhed

• Enhedens el-stik skal passer til stikkontakten. Stikket ma ikke

aendres pa nogenMade. Brug ikke adapterstik sammen med jorde de eheder. Uarendre stik og passende stikkontakter mindsker risikoen for elektrisk stod.

• Undgå kropskontakt med overflader med jordforbindelse som f.eks. rør, radiatorer, komfurer eller koleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse.
• Hold eheden fra regn og fugt. Indtraengning af vand i et el-apparat oger risikoen for elektrisk stød.
• Anvend ikke ledningen til formål, den ikke er beregnet til, som f.eks. at bære eller hænge encheden op eller til at trække stikket ud af stikkontakten. Hold ledningen fra varme, olie, skarpe kanter og dele på encheden, der bevæger sig. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
• Hvis du arbejder udendors med et el-værktøj, mä du kun anvende forlængerledninger, der er godkendt til udendors brug. Anvendelse af en forlængerledning der er godkendt til udendors brug reducerer risikoen for elektrisk stød.

Personsikkerhed

Vær opmaerkoms, koncentrer dig om arbejdet, og arbejd fornuftigt med el-værktoget. Brug ikke enheden,ningar du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks uagtsomhed under brugen af enheden kan medføre alvorlige personskader.
- Brug personligt sikkerhedsudstyr og altid beskyttelsessbriller. Nár du bruger

personligt sikkerhedsudstyr som stovmaske, skridsikre sikkerhedssko, sikkerhedshjelm aller horevarn, afhengigt af el-vaerktojets type og anvendelse, reducerer du risikoen for persorskader.

• Undgå utilisitet idrifttagning. Kontroller altid, at afbryderen stär i positionen "OFF" (FRA), För du sætter stikket i stikkontakten. Hvis du holder fingeren på afbryderen, mens du bærer encheden, eller slutter encheden til strømforsyningen, mens afbryderen er slået til, kan der ske uheld.
  Fjern indstellingsværktøj aller skruenogler, for du tænder enheden. Et værktøj aller en nogle, som sidder i en roterende del af enheden, kan medfrole persorskade.
• Overvurder ikke dine eigne evner. Sørg for, at du står sikkert, og hold altid balancen. Dette gør, at du bedre kan kontrollere encheden i uventede situationer.
• Brug egnet paklædning. Brug ikke løstsiddende toj eller smykker. Hold här, toj og handsker��k fra dele, der bevæger sig. Dele, der bevæger sig, kan gribe fat i løstsiddende toj, smykker eller langt här.
• Hvis der kan monteres støvudsugnings- og opsamlingsanordninger, skal du kontrollere, at de er tilsluttet og anwendes korrekt. Brug af disse anordninger reducerer risici, der kan opstå på grund af støv.

Omhyggelig handtering og brug af el-værktøj

• Overbelastmenteiheden. Brug det el-varktoj,der er beregnet til

arbejdet. Du arbejder bedre og sikrere i det angivne effektomrade med det passende el-vaerktoj.

• Brug/DDel-vaerktj, hvor afbryderen er defekt. El-vaerktoj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk stikket ud af stikkontakten, før du indstiller enheden, udskifter tilbehør eller lagger enheden til side. Denne forsigtighedsforanstaltning forhindrer, at eheden starter utilsigtet.
  Opbevar el-værktoj, der ikke anvendes,.uden for boRs rækkevidde. Lad ikke personer, som ikke kender encheden, uller som ikke har læst,thisanse anvisninger, bruge encheden.El-værktoj er farligt, hvis det anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontroller, om de bevægelige dele i og på encheden fungerer fejlfrit og ikke sidder fast; om der er dele, der er gaet i stykker, eller om de er SSE beskadigede, at enchedens Funktion er forringet. Sorg for, at beskadigede dele repareres, for du bruger encheden. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
  Sorg for, at skareværktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareværktjoer med skarpe skær klemmer sig sjældnere fast og er lettere at styre.
• Brug el-værktoj, tilbehør, indsatser osv. som beskrevet i disse anvisninger og således, som det er foreskrevet for den specifikke enched. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udfores. Brug af el-værktoj til andet end de

6 - Enhedsspecifikke sikkerhedsanvisninger

Lad aldrig boorn handtere bor- og skruetrakkeren Eden opsyn.
Vær opmarksom pa en fast undergrund ved arbejdet en ikke fast grunder f. eks. stiger eller stilladser.
- Ved arbejde ovenover hovedhøjde bør anwendes beskyttelsessbriller.
- Pas p! Langt, losthengende hare, beklaedning med vidde ell er losthengende smykker (arm- ell halskader) kan under arbejdet komme i klemme i bor- og skruetrakkeren.
- Ved overdragelse af dette apparat til en tredjemand, skal deutsche vejledning med leveres.
- Inden De borer erler skruer huller i væggen, kontroller da, i tvivlstilfælde sammen med en ledningsssøger, at De/DDi ke rammer strom-, gas-eller vandledninger.
- Inden De læggger bor- og skruetrækkeren fra Dem, kontroller da, at alle bevægelige dele stär stille.
- En hyppig blokering ved skruningen aller boringen bør undgås, da det kan skade batteriet.

• Tilslut kun ladeaggregatet til 230V vekselstrom.
• Oplad bor- og skruetrækkeren udelukkende med det dertil horende ladeaggregat.
• Beskyt ladeaggregatet og bor- og skruetrækker mod fugt. Kom dem aldrig i vand.
• Ladeaggregatemå ikke anvendesi det fri.
• For at beskytte batterierne, bør de ikke udsættes for højere temperaturer end 40^ .

7 - Montering og indstillingsarbejde

BEMERK! Batteriet pa Deres nye bor- og skruetkkersaat er nikke oplatet fra fabrikken. Inden forste ibrugtagning skal den derfor oplades i ca. 3-5 timer! Batteriets endelige kapacitet opnas after 4-5 opladninger.

Lithium-ion-akku-teknik

Denne moderne akku rader over afgorende fordele i forhold til traditionelle Ni-Cd-akkuer:

• Ingen memory-effekt, dvs. akkuen kan.uden kapacitetstab genoplades til enchver tid voor erlerfter brug uafhengigt af ladetilstanden.
• Meget lille selvafladning, hvorved den kan bruges ogsa after laengere tids opbevaring.
• Lille vægt
• Lang levetid

Opladning af batteri

Udtagning af batteriet (fig. 1)

Sæt opladeren 1 (6)på batteriet (fig. 2). Forbind opladerens netdel 2 (7) til en stikkontakt (230V) , og sæt stikket (8) i opladeren 1 (fig. 3).

Under opladningen lyser lampen pa opladeren 1 rodt. Nar opladningen er afsluttet, skifter lyset til gront.

Batteriet er beskyttet mod overopladning ved hjælp af en termobeskyttelse - det bør dog alligevel tages ud af laderen, narr opladningen er afsluttet. En jævn opvarmning af lader og batteri under opladningen er et normalt fænomen og ikke tegn på en fejlfunktion.

TIP! Det anbefales at lade opladningen sttyre at en elektrisk timer.

Indstilling af drejemomentet

For at undgå skader på skrue- og borhovederne, har bor- og skruetækkeren en 24-trins drejemomentindstilling. Ved at dreje hovedet på bor- og skruetækkeren kan De indstille det til enhver tid aktuelle trin fra 1 (skruer, der n empt kan skrues ud) til max. (vanskelige skruer/bor). Vaelg altid det bedste drejemoment til arbejdet.

8 - Drift

Man kan i borpatronen (1) isætte alle på\ markedet normalt anvendte skruebits og\ bor med en diameter på op til 10 mm. På\ denne påe kan man udskifte tilbehøret\ manuelt og.uden brug af\ borepatronnoglen. Maskinen rader over\ en selvspændende borepatron, som\ bruges til at udskifte tilbehør manuelt,\ hurtigt og.uden brug af borepatronnøgle.

Der tændes og slukkes for boremaskinen ved henholdsvis at trykke pa og slippe tænd-/slukknappen (3). När maskinen er i drift, lyser arbejdslyset (9).

9 - Arbejdsmåde

Elektonisk omdrejningstalsregulering

Gennem den elektroniske omdrejningstalsregulering (2) opnås, at omdrejningstallet trinløst kan tilpasses enhver arbejdsgang.

• Let tryk på kontakten (1) = lille omdrejningstal til at lysne fastsiddende skruer.
• Helt indtrykket kontakt = sä stort omdrejningstal som muligt til at bore med.

BEMERK! Undgå at motoren ved boring eller skruning bliver bragt i stilstand under belastning!

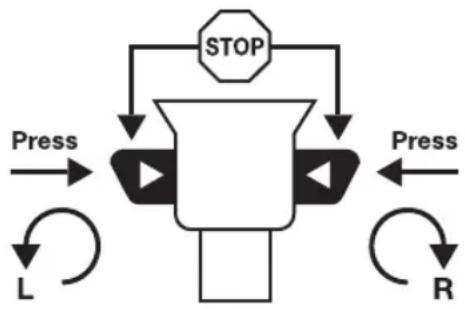

Hojre/venstrelob

Omdrejningsretningen bestemmes selv ved hjælp af skydekontakten (4) ovenover driftskontakten.

BEMERK! Man mA kun aendre omdrejningsretningen ved stille staende motor!

• At skrue skruerne ind: Kontakt på pos. R.
• At skrue skruerne ud: Kontakt på pos. L.
• Sikkerhedsstilling: Kontakt i midterposition. Apparatet kan ikke bruges,ningar kontakter stär i denen position, f.eks. ved arbejd-spauser, u Diskiftning af bits og bor.

Huset renses kun med en fugtig klud - brug aldrig oplosningsmidler! Derefter torres det godt. Til opretholdse af kapaciteten anbefales det at aflade batteriet totalt hv er,anden maned og sa genoplade det.Opbevar kun fulde batterier.Derfor oplades de med mlemelrum.Opbevaringsstedet skal vare frostfrit og tort og omgivelsestemperaturen ma ikke overstige 40^

ADVARSEL! El-apparater, der/DDKE kan bruges

längere, mä ikke smides i husholdningsaffaldet. De skal afleveres på en genbrugsplads i overensstemmelse med den lokale lovgivning, sö de kan bortskaffes korrekt.

Aflever kasserede el-apparater til en lokal genbrugsstation. Samle emballagematerialerne og sorter dem after materiayleype, for de bortskaffes iht. geldende lokale bestemmelier. Yderligere oplysninger fär du hos kommunen.

11 - Serviceanvisninger

Opbevar maskinen, brugsvejledningen og i givet fald tilbehoret i originalemballagen. På denen MADE har De alle oplysninger og dele lige ved handen.
- MeisterCRAFT-apparaterne er i stort omfang vedligeholdsesfri. Til rengoring af huset er det tilstrækkeligt med en fugtig klud. Kom aldrig en elektrisk maskine i vand. Yderligere informationer findes i brugsvejledningen.
- MeisterCRAFT-apparaterne gennemgår en streng kvalitetskontrol. Skulle der alligevel indtræffe en Funktionsejl, send venligst apparatet til vores service-adresse. Reparationen vil da ske omgående.
- En kort bekrivelse af defekten forkorter fejlfindingen og reparationstiden. Under garantiperioden bedes De vedlagge garantibevis og kvittering.
- Säfremt der ikke er tale om garantiperioden, sender vi Dem en regning på reparationen.

VIGTIGT! Hvis apparatet abnes, medforer det en fortabelle af garantiretten!

VIGTIG! Vi gør udtrykkelegt opmærksom på, at vi i henhold til produktansvarsloven ikke er ansvarlige for skader, der er forårsaget af vores apparater, hvis de skyldes uforsvarlig reparation, eller hvis der ved udskiftning af dele ikke er brugt vores originale dele uller dele, der er godtkendt af os, og reparationen ikke er udført af MEISTER-WERKZEUGE's

kundeservice aller en autoriseret tekniker! Det samme gælder for de anvendte tilbehørsdele.

• For at undgå transportskader, skal apparatet pakkes sikkert ind uller pakkes ind i originalemballagen.

Vi stå ogssä til Deres rändighed after garantiperiodens udlob og udforereventuelle reparationer pa MeisterCRAFT-apparaterne til en fordelagtig pris.
