Technische specificaties	Meister Craft MAS 144 LIO schroevendraaier, borstelloze motor, maximaal koppel van 30 Nm, onbelaste snelheid 0-350/0-1300 tpm, boorkop 1-10 mm.
Gebruik	Ideaal voor het schroeven en losdraaien in hout, metaal en kunststoffen. Geschikt voor doe-het-zelf en bouwprojecten.
Onderhoud en reparatie	Reinig regelmatig de boorkop en controleer de staat van de batterijen. Vervang versleten onderdelen volgens de aanbevelingen van de fabrikant.
Veiligheid	Draag een veiligheidsbril tijdens het gebruik. Overschrijd de aanbevolen koppelgrenzen niet om ongelukken te voorkomen.
Algemene informatie	Lichtgewicht voor gemakkelijke bediening, lithium-ion batterij, snelle oplaadtijd, 2 jaar garantie.

Veelgestelde vragen - MAS 144 LIO Meister Craft

Hoe laad ik de batterij van de Meister Craft MAS 144 LIO op?

Om de batterij op te laden, plaatst u deze in de meegeleverde oplader en sluit u deze aan op een stopcontact. Wacht tot het laadlampje aangeeft dat de batterij volledig is opgeladen.

Hoe verwissel ik de bit van de schroevendraaier?

Om de bit te verwisselen, trekt u aan de boorkop om deze te ontgrendelen, verwijdert u de versleten bit en plaatst u de nieuwe bit. Laat de boorkop los om deze te vergrendelen.

Wat is de capaciteit van de batterij van de Meister Craft MAS 144 LIO?

De Meister Craft MAS 144 LIO is uitgerust met een batterij van 1,5 Ah, die een goede autonomie biedt voor uw schroefwerkzaamheden.

Waarom werkt mijn schroevendraaier niet?

Controleer of de batterij correct is opgeladen en geplaatst. Zorg er ook voor dat de bit goed vastzit en dat de bedieningsmodus op "AAN" staat.

Hoe stel ik het koppel van de schroevendraaier in?

Gebruik de koppelkeuzeschakelaar bovenop de schroevendraaier om het koppelniveau aan te passen aan het type schroef en het materiaal dat u gebruikt.

De schroevendraaier maakt een vreemd geluid, wat moet ik doen?

Een vreemd geluid kan duiden op een mechanisch probleem. Zet de schroevendraaier uit, controleer of er vuil in de boorkop zit en neem indien nodig contact op met de klantenservice.

Wat is de garantie van de Meister Craft MAS 144 LIO?

De Meister Craft MAS 144 LIO wordt doorgaans geleverd met een garantie van 2 jaar. Bewaar uw aankoopbewijs voor eventuele claims.

Hoe maak ik mijn schroevendraaier schoon?

Gebruik een zachte, droge doek om de schroevendraaier schoon te maken. Vermijd het gebruik van agressieve chemicaliebn die het apparaat kunnen beschadigen.

GEBRUIKSAANWIJZING MAS 144 LIO Meister Craft

Voor het hieronder vermelde produit ...

Para o produit abaixo ...

Akku-Bohrschrauber

Snoerloze boor-/schroefmachine

Furadeira/aparafusadeirade bateria

MAS 144 LIO Nr. 5451150 Bj. 2008 · SN09001

... worden verklaard dat het in overeenstemming is met de volgende richtlijnen:

Toegepaste, geharmoniseerde normen:

Norma harmonica realizada:

EN 55014-1:2000+A1+A2

EN 55014-2:1997+A1

EN 61000-3-2:2000+A2

EN 61000-3-3:1995+A1+A2

EN 60745-1:2006

EN 60745-2-2:2003+A11:2007

EN 60745-2-1:2003+A11:2007

EN 50366:2003+A1:2006

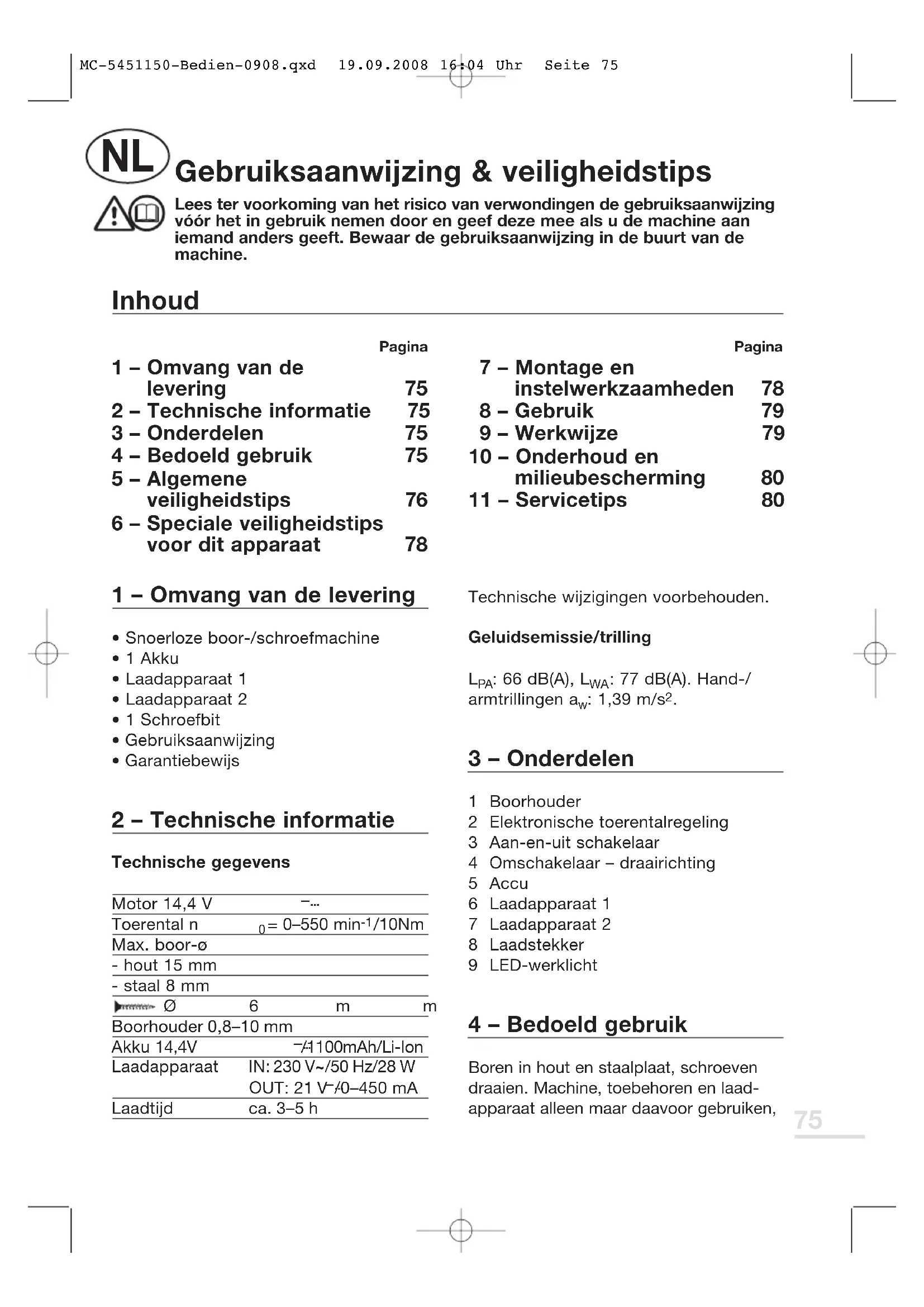

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina	7 - Montage en instelwerkzaamheden	78
1 - Omvang van de levering	75
2 - Technische informatie	75	8 - Gebruik	79
3 - Onderdelen	75	9 - Werkwijze	79
4 - Bedoeld gebruik	75	10 - Onderhoud en milieuubescherming	80
5 - Algemene veiligheidstips	76	11 - Servicetips	80
6 - Speciale veiligheidstips voor dit apparaat	78

1 - Omvang van de levering

• Snoerloze boor-/schroefmachine
• 1 Akku
• Laadapparaat 1
• Laadapparaat 2
  1 Schroefbit
• Gebruiksanaanjijing
• Garantiebewijs

2 - Technische informatie

Technische gegevens

Motor 14,4 V	-...
Toerental n	0=0-550 min-1/10Nm
Max. boor-ø
-hout 15 mm
-staal 8 mm
Ø	6 m
Boorhouser 0,8-10 mm
Akku 14,4V	-/-1100mAh/Li-lon
Laadapparaat	IN: 230 V~/50 Hz/28 W
	OUT: 21 V~/0-450 mA
Laadtijd	ca. 3-5 h

Technische wijzigingen voorbehonden.

Geluidsemissie/trilling

LPA 66 dB(A), LWA 77 dB(A). Hand-/ armtrillingen a_W :1,39 m/s2.

3 - Onderdelen

1 Boorhouser
2 Elektronische toerentalregeling
3 Aan-en-uit schakelaar
4 Omschakelaar - draairichting
5 Accu
6 Laadapparaat 1
7 Laadapparaat 2
8 Laadstekker
9 LED-werklicht

4 - Bedoeld gebruik

Boren in hout en staalplaat, schroeven draaien. Machine, toebehoren en laadapparaat alleen maar daavoor gebruiken,

waarvoor ze bestemd zijn. Alle andere toepassingen zijn vitdrukkelijkuitgesloten.

Dit apparaat is alleen voor gebruik in huishoudelijktoepassingen bestemd.

5 - Algemene verilgheidstips voor de omgang met elektrisch gereedschap

LET OP! Alle instructies要去en worden gelezen! Foutenijdens het naleven van de onderstaande instructies hunnen een elektrische schok,brand en/of ernstig letselveroorzaken. Het hieronder gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met accuvoeding (zonder netsnoer).

LET OP! Bewaar deze instructies goed!

Werkplek

• Houd uw werkplek schoon en opgeruimd. Rommelige en nicht verlichte werkplekken können tot ongevallen leiden.
• Werk met het apparaat Niet opplaatsen waar ontploffingsgevaar kan heersen en waar zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap geneert vonken die het stof of de dampen+kunnen onsteken.
• Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Als u afgeleid worden,kest u de controle over het apparaat verliezen.

• De aansluitstekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen adapterstekker in combinatie met apparaten met randaarding.
  Onveranderde stekkers en passende stopcontacten verminderen het risico van een elektrische schok.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingen, fornuizen of koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
• Houd het apparaatuit de buurt van regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van een elektrische schok.
• Gebruik het snoer Niet voor doeleinden waarvoor het Niet geschikt is; om het apparaat te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende onderdelen van het apparaat. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok.
• Als u met elektrisch gereedschap buiten werkt, gebruik dan alleen verlengsnoeren die ook voor het gebruik buiten zijn goedgekeurd. Het gebruiken van een verlengsnoer dat voor het gebruik buiten geschikt is, verminder het risico van een elektrische schok.

Veiligheid van Personen

• Wees geconcentreerd, let op wat u doet en ga verstandig te werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
• Draag persoonlijke beschemmingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals stof-masker, slipvrijje veiligheidsschoenen, veiligheidshelm of oorbeschemmers, alaar gelang de soort en het gebruik van het elektrische gereedschap, verminder het risico van letsel.
• Voorkom het per ongeluk in gebruik nemen. Overtuigt u zich ervan dat de schakelaar in de positie „OFF" (Uit) staat voordat u de stekker in het stopcontact steekt. Als u tijdens het dragen van het apparaat uw vinger op de schakelaar hebt of het apparaat ingeschakeld op de elektrische voeding aansluit, kan dit tot ongevallen leiden.
• Verwijder instelgereedschap of steeksleutel voordat u het apparaat inschakelt. Gereedschap of een sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan tot letsel leiden.
• Overschat uzelf Niet. Zorg ervoor dat u stevig staat en behoud.altijd uw evenwicht. Daardoor kutu het apparaat in onverwachtete situatuies beter controleren.
• Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw

haren, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of Lange haren können door bewegende onderdelen worden megetrokken.

• Als stofafzuiig- en -opvanginrichtingen gemonteerd{kunnen worden, overtuigt u zich er dan van dat deze aangesloten en goed gebruikt worden. Het gebruiken van deze inrichtingen vermindert bevaren door stof.

Zorgvuldige omgang met en gebruik van elektrisch gereedschap

Overbelast het apparaat Niet. Gebruik voor uw werk het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligiger binnen het opgegeven vermogensbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
- Trek de stekker uit het stopcontact voordat u instellenen aan het apparaat verricht, accessoires wisselt of het apparaat wegelt. Deze voorzorgsmaatregel voorkomt het per ongeluk starten van het apparaat.
- Bewaar elektrisch gereedschap dat u Niet gebruikt buiten het bereik van kinderen. Laat het apparaat nicht door personen gebruiken die hiermee Niet vertrouwd zijn of deze instructies nicht hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
- Onderhoud het apparaat met zorg. Controller of bewegende onderdelen

van het apparaat goed functioneren en Niet klemmen, of onderdelen gebroken of zodanig beschadigd zich dat de werking van het apparaat Niet更是 optimaal is. Laat beschadigde onderdelen voor gebruik van het apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhoven elektrisch gereedschap.

• Houd snijgereedschap scherp en schoon. Zorgvuldig onderhoden snijgereedschap met scherpe snijkanten kommt minder vaak vast te zitten en is makkelijk ter geleiden.
• Gebruik elektrisch gereedschap, accessoires, te gebruiken gereedschap enz. overeenkomstig deze instructies en zoals het voor dit speciale type apparaat voorgeschreten is. Houd waar bij rekening met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan waaroor het bestemd is, kan tot gevaarlijke situatuies leiden.

Service

• Laat uw apparaat alleen door gekwalificeerd deskundig personeel en alleen met originele reserve-ondederden repareren. Daardoor worden gegarandeerd dat de verilgheid van het apparaat behouden blijft.

6 - Speciale veiligheidstips voor dit apparaat

• Machine, toebehoren en laadapparaat alleen maar daavoor gebruiken, waarvoor ze bestemd�.
• Voordat u gaten in de wand boort of schroeft, kutu zich eventueel met

een leidingszoeker ervan overtuigen, dat u Niet op stroom, gas of water stoot.

• Voordat u de machine wegegt erop letten dat alle bewegende delen stilstaan.
• Vermijden dat het apparaat zich bij het boren of schroeven blokkeert. Dat kan de accu beschadigen.
• Het laadapparaat alleen maar aan 230 V wisselstroom aansluiten.
• De accu van de machine alleen maar met bijbehorend laadapparaat laden.
• Het laadapparaat en de machine gegen vochtigheid beschermen. Nooit in water dompelen!
• Het laadapparaat nicht buiten gebruiken.
• Om schade aan de accu te voorkomen, deze Niet aan temperaturen boven 40^ blootstellen.

OPGELET! De contacten van accu en laadapparaat nicht kortsluiten.

• Bij het laden telkens op de juiste pool (+ / - ) letten.
• Accu Niet in het open vuur werpen.

7 - Montage en instelwerkzaamheden

OPGELET! De accu van uw neue boor-/schroevedraier is in de toestand waar u hem hebt gekocht, nog Niet opgeladen. Voordat hij voor de eerste koer in gebruik worden genomen, moet hij ongeveer 3-5 uu lang opgeladen worden. Hij

bereikt zich definitieve capaciteit eerst na 4 of 5 laad-/ontlaadcyclussen.

Lithium-ion-accu-technologie

Deze moderne accu bild in vergelijkking met conventionele Ni-Cd-accu's belangrijke voordelen:

• Geen memory-effect, d.w.z. de accu kan onafhankelijk van de laadtoestand zonder verlies van de capaciteit voor en na het gebruik.altijd worden bijgeladen.
• Extreem lage zelfontlading, waarom ook na langere opslag gereed voor gebruik.
• Laag gewicht
• Lange levensduur

Accu laden

Accu eruitnemen (afb. 1)

Laadapparaat 1 (6) op de accu zetten (afb.2).Voedingsaaparaat van laadapparaat 2 (7) in een stopcontact (230V) steken en de laadstekker (8) op laadapparaat 1 aansluiten (afb.3).

Tijdens het laden brandt de lamp aan laadapparaat 1 met roodlicht. Het einde van het laadproces worden door overschakelen op groenlicht aangegeven.

De accu is door een thermobeveiliging gegen overladen beschermd - hij dientECHTER na afloop van de laadtijd uit de accu-lader te worden gehaald. Eengeleikblijvende verwarming van accu-lader en accu tijdens het laden is normal en betekent geen verkeerde werkinq.

TIP! Wij raden u aan, het laden bovendien via een elektrische schakelklok te regelen.

Draaimoment-instelling

De machine beschikt over 24 draaikrachtstanden waarmee u kurz vermijden dat de schroef- of boorhouser beschadigd worden. Door het draaien van de boorhouser kunt u de benodigde stand instellen: van 1, voor het losdraaien van gemakkelijk losgaande schroeven, tot max., voor erg vastzittende schroeven of om te boren Kies steeds de draaikracht, die voor het betreffende doel het meest geschikt is.

8 - Gebruik

U kunt alle normal in de handel verkrijgbare schroevedraaierbits en boren tot op een doorsnee van 10mm in de boorhouser (1) spannen. De boorhouser van rechtsom/linksom lopende machines is steeds d.m.v. en schroef met linkse schroefdraad vastgezet. Deze schroef moet bij verwisseling van de boorhouser eerst door de geopende boorhouser heen losgeschroefd worden. Schroeven met een linkse draad要去en algijd maar rechts losgedraaid worden. De machine beschikt over een snelspanboorhouser. Daarmee kunt u toebehoren met de hand snel en zonder boorhoudersleutel verwisselen.

Aan- en uitschakelen geschiedt door drukken en loslaten van de aan-/ uitschakelaar (3). Tijdens het gebruik brandt het arbeidslicht (9).

9 - Werkwijze

Door de elektronische toerentalregeling (2)
kunt u het toerental traploos aanpassen

aan het werk dat u op het betreffende ogenblick doet.

• Door een lichte druk op de schakelaar (2) krijgt u een laag toerental om vastzittende schroeven los te make.
• Wanner u de schakelaar dieper doordrukt worden het hoogste toerental bereikt om daarmee te boren.

LET OP! Vermijd dat de motor bij het boren of schroeven onder belasting tot stilstand komt!

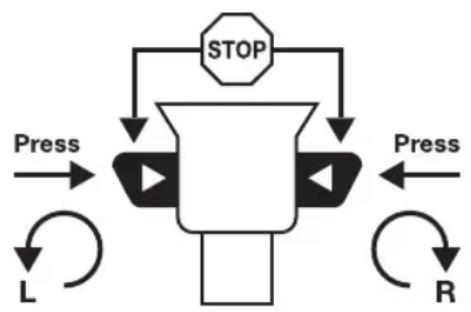

Rechts-/linksloop

Met de schuifschakelaar (4) boven de netschakelaar=kunt u de draairichting bepalen.

LET OP! De draairichting alleen maar bij stilstaande motor veranderen!

• Schroeven indraaien: schakelaar maar pos. R schuiven
• Schroeven uittdraaien: schakelaar maar pos. L schuiven
  Veiligheidspositie: de schakelaar in het midden zetten. Wanner de schuifschakelaar in de middenpositie staat, kan het apparatusat Niet in bedrijf worden genomen.

10 - Onderhoud en milieuubescherming

De behuizing alleen maar met een vochtige doek schoonmaken. Geen oplosmiddel gelebruiken! Om de capaciteit te bewaren adviseren wij u de accu alle twee maanden—helemaal te ontladen en dan wee op te laden. Alleen maar volle accu's opslaan en.daarom vanijd tot vrij naladen. De opbergplaats要去 droog en vorstbestendig zich. De omgevings-temperatuur mag nooit meer dan 40^ bedragen.

LET OP! Niet meer bruikbare elektrische apparaten horen nicht in het huisvuil thus. Ze要去en

overeenkomstig de
plaatselijke bepalingen
voir een
milieuvriendelijk
afvalverwijdering bij een
gemeentelijk inzamelpunt
worden afgegeben.

Breng nicht更是bruikbare elektrische apparatuuraar eenplaatselijk inzamelpunt.Verpakkingsmaterialen maar soort gescheden inzamelen en conform deplaatselijke bepalingen afvoeren.Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• MeisterCRAFT-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek

voldoende. Elektromachines nooit in het water houden. Verdere aanwijzingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strengge kwaliteitstcontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verzort zowel deijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, geleieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie nicht (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening要去en brengen.

ATTENTIE! indien het apparaat door u worden opengemaakt, dan verwallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijten er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijkheid Niet voor door once apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij eenervangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie Niet door de klantenservice van MEISTERWERKZEUGE of een geauthoriserdevakman uitgevoerd werk! Dit geldt ook voor de gebruekte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstijken van de garantietermijnkest u op ons blijven rekenen, omdat eventuele reparaties aan MeisterCRAFT-artikelen dan gegen lage kosten door ons wordenuitgevoerd.
