GEBRUIKSAANWIJZING MTS7101 Meister Craft

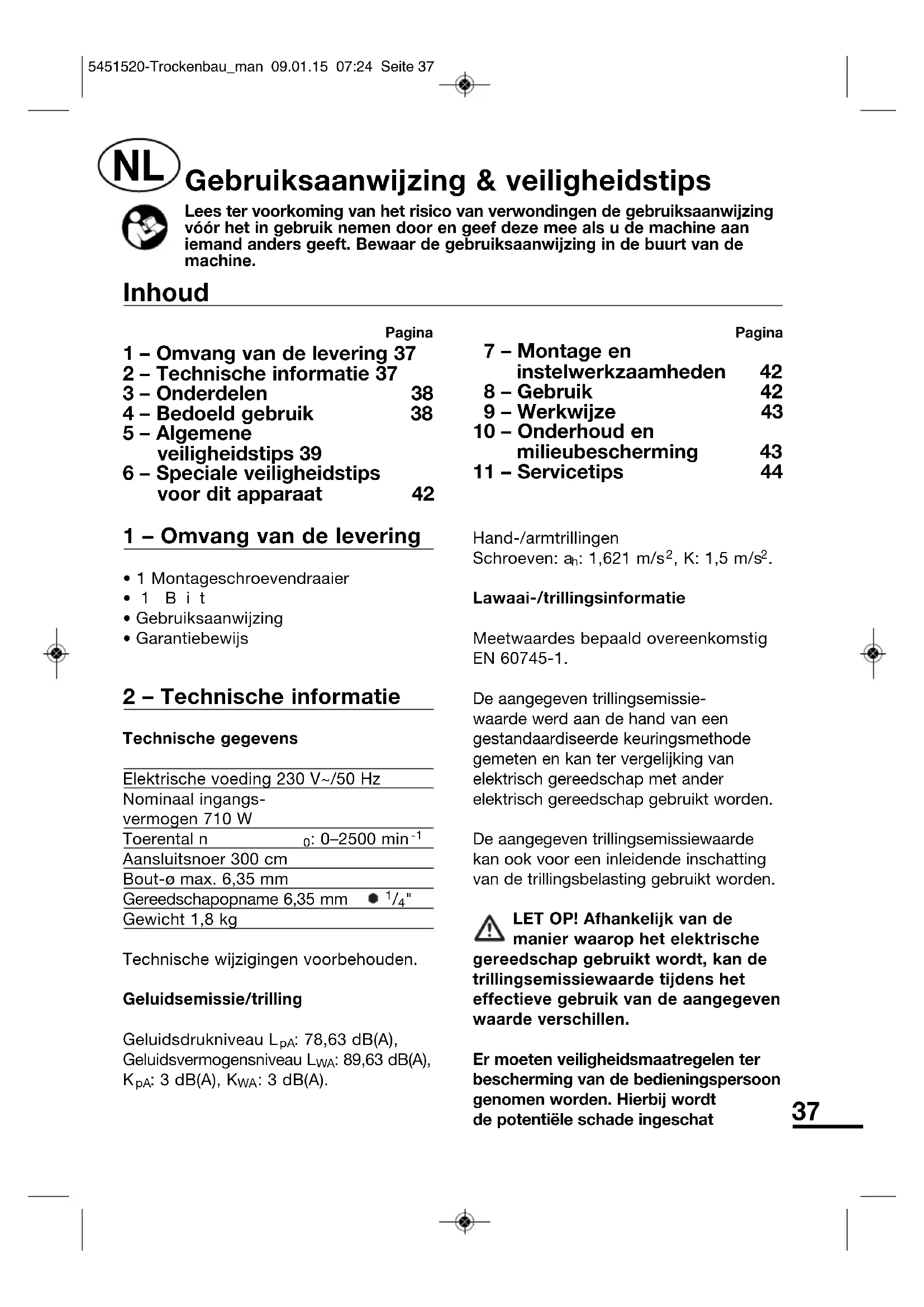

• 1 Montageschroevendraaier•1 Bit• Gebruiksaanwijzing• Garantiebewijs 2 – Technische informatie Technische gegevensElektrische voeding 230 V~/50 HzNominaal ingangs-vermogen 710 WToerental n : 0–2500 min Aansluitsnoer 300 cmBout-ø max. 6,35 mmGereedschapopname 6,35 mm

"Gewicht 1,8 kgTechnische wijzigingen voorbehouden.Geluidsemissie/trillingGeluidsdrukniveau L : 78,63 dB(A),Geluidsvermogensniveau L : 89,63 dB(A),

Lawaai-/trillingsinformatieMeetwaardes bepaald overeenkomstigEN 60745-1.De aangegeven trillingsemissie-waarde werd aan de hand van eengestandaardiseerde keuringsmethodegemeten en kan ter vergelijking vanelektrisch gereedschap met anderelektrisch gereedschap gebruikt worden.De aangegeven trillingsemissiewaardekan ook voor een inleidende inschattingvan de trillingsbelasting gebruikt worden.LET OP! Afhankelijk van demanier waarop het elektrischegereedschap gebruikt wordt, kan detrillingsemissiewaarde tijdens heteffectieve gebruik van de aangegevenwaarde verschillen.Er moeten veiligheidsmaatregelen terbescherming van de bedieningspersoongenomen worden. Hierbij wordtde potentiële schade ingeschat Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzingvóór het in gebruik nemen door en geef deze mee als u de machine aaniemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van demachine. Pagina 1 – Omvang van de levering 37 2 – Technische informatie 37 3 – Onderdelen 38 4 – Bedoeld gebruik 38 5 – Algemene veiligheidstips 39 6 – Speciale veiligheidstips voor dit apparaat 42 Pagina 7 – Montage en instelwerkzaamheden 42 8 – Gebruik 42 9 – Werkwijze 43 10 – Onderhoud en milieubescherming 43 11 – Servicetips 44 Inhoud

5451520-Trockenbau_man 09.01.15 07:24 Seite 37rekening houdend met de effectieve gebruiksomstandigheden. (Daarbij dient met alle fasen van de bedrijfscyclus rekening gehouden te worden, d.w.z. ook tijdspannen, tijdens welke het elektrische gereedschap uitgeschakeld is en tijdspannen, tijdens welke het weliswaar ingeschakeld is, maar zonder belasting in werking is.) LET OP! Een zekere geluidshinder door dit apparaat is onvermijdbaar. Stel lawaai producerende werkzaamheden dan ook uit tot toelaatbare en daarvoor bepaalde tijdstippen. Houd u eventueel aan rusttijden en beperk de arbeidsduur tot het noodzakelijkste. LET OP! Lawaai kan gehoorschade veroorzaken. Daarom uitsluitend met een geschikte gehoorbescherming werken. Personen die zich in de omgeving bevinden, dienen daarom eveneens een geschikte gehoor - bescherming te dragen. 3 – Onderdelen 1 Riemhouder 2 Grendelinrichting voor continue werking 3 Schakelaar “Aan/uit” 4 Toerentalregelaar 5 Schakelaar “Draaiing naar rechts/ draaiing naar links” 6 Bit-/gereedschapsopname 7 Dieptebegrenzer 8 Instelring 4 – Bedoeld gebruik Verwerking van zelfborende en schroefdraadvormende schroeven bij serieschroefverbindingen bij de bouw van gevels, wanden en daken. Gebruik machine en toebehoren uitsluitend voor hun doelmatig toepassingsgebied. Alle andere toepassingen worden uitdrukkelijk uitgesloten. Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. Niet-reglementair gebruik Alle toepassingen met het apparaat die niet in het hoofdstuk 'Reglementair gebruik' vermeld worden, gelden als niet-reglementair gebruik. Toepassingen waarvoor het elektro - gereedschap niet voorzien is, kunnen gevaarlijke situaties en letsels veroorzaken. Gebruik geen toebehoren die niet speciaal voor dit elektrogereedschap voorzien zijn. Er bestaat verwondingsgevaar. Voor alle daaruit voortvloeiende zaakschade zoals persoonlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk. Bij gebruik van andere resp. niet- originele onderdelen aan de machine vervalt de garantie van de fabrikant. Restrisico's: De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebreide instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige veiligheids - voorzieningen niet volledig uitgesloten kunnen worden. Bedien elektro - gereedschap daarom altijd met de nodige voorzichtigheid. Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.

5451520-Trockenbau_man 09.01.15 07:24 Seite 38• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.

• Brandgevaar bij onvoldoende ventilatie van de motor.

• Gehoorschade bij werken zonder gehoorbescherming. Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelen tijdens het werk helpen bestaande restrisico's te verminderen. WAARSCHUWING! Dit elektrogereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werking van actieve of passieve medische implantaten nadelig beïnvloeden. Om het risico van ernstige of dodelijke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt wordt. 5 – Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen. Werkomgeving

• Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

• Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

• Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid

• De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden

5451520-Trockenbau_man 09.01.15 07:24 Seite 39veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

• Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

• Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

• Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

• Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Veiligheid van personen

• Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

• Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

• Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

• Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

• Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

5451520-Trockenbau_man 09.01.15 07:24 Seite 40• Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

• Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

• Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

• Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

• Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

• Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

• Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed - schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Service

• Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

5451520-Trockenbau_man 09.01.15 07:24 Seite 416 – Speciale veiligheidstips voor dit apparaat

• Houd het apparaat aan de geïsoleerde grijpvlakken vast wanneer u werkzaamheden uitvoert, waarbij de schroef verborgen stroomleidingen of het eigen netsnoer kan raken. Het contact van de schroef met een spanningvoerende leiding kan ook metalen apparaat - onderdelen onder spanning zetten en tot een elektrische schok leiden.

• Draag een oogbescherming en oorbeschermers.

• Voordat u in een wand schroeft, controleert u bij voorkeur met een leidingzoeker, dat u niet op een stroom-, gas- of waterleiding stoot.

• Voorkom, dat de motor tijdens het schroeven onder belasting tot stilstand komt.

• Kies het toerental zo, dat een sterke verwarming van de punten van de schroeven wordt vermeden.

• Als het aansluitsnoer wordt beschadigd, moet het door de fabrikant of zijn klan - ten servicevertegenwoordiger worden vervangen, om gevaren te voorkomen. Veiligheidsidentificatie De symbolen op de behuizing hebben de volgende betekenis: Niet samen met het huisvuil weggooien! Belangrijk! Gebruiks - aanwijzing in acht nemen! Draag een veiligheidsbril. Draag een stofmasker. Draag gehoorbescherming. Behuizing is dubbel geïsoleerd Vrijwillig kwaliteitslabel „Geteste veiligheid EG-conformiteitsmerkteken (conformiteit met Europese veiligheidsnormen) 7 – Montage en instelwerkzaamheden Gereedschapswissel Aan netstekker trekken. Om de schroef - kling te wisselen de dieptebegrenzer (7) terugdraaien en na de gereedschaps - wissel weer opnieuw instellen. 8 – Gebruik Inschakelen Druk schakelaar (3) in. De motor begint met een laag toerental te draaien. Het toerental wordt met toenemende druk op de schakelaar hoger tot aan het vooraf ingestelde maximumtoerental. Uitschakelen Laat de schakelaar los. Continue werking inschakelen Schakelaar (3) indrukken, vergrendelschakelaar (2) indrukken en alle schakelaars loslaten.

5451520-Trockenbau_man 09.01.15 07:24 Seite 42Continue werking uitschakelen Schakelaar (3) indrukken, vergrendelschakelaar (2) ontgrendelt automatisch. Schakelaar (3) los laten, de machine schakelt uit. LET OP! De as van de schroevendraaier of de ingespannen schroefinrichting begint pas bij druk op het te bewerken werkstuk te bewegen en komt na afloop van het schroeven meteen weer tot stilstand. Een stilstand van de schroefinrichting, ondanks draaiende motor is daarom normaal, zolang er geen contact met het materiaal bestaat. 9 – Werkwijze Voorkeuze van het toerental Draai de draaischakelaar (4) met stilstaande motor in de richting van (+) voor een hoger toerental of (–) voor een lager toerental. Zodoende kunnen op het materiaal en schroefgrootte aangepaste toerentallen vooraf ingesteld worden. Het juiste toerental moet door proefschroeven worden bepaald. Dit is bereikt, als de schroef in het werkstuk kan worden gedraaid zonder daarbij overmatig warm te worden. Rechts-/linksdraaiend Schroeven indraaien: schakelaar op positie R zetten. Schroeven uitdraaien: schakelaar op positie L zetten. Druk de omschakelaar alleen met stilstaande motor in. Instellen van de dieptebegrenzer/ werkzaamheden Voor een nauwkeurige instelling van de schroef - diepte, ter preventie van beschadigingen van de vast te schroeven materiaaloppervlakken. Instelring (8) tot aan de aanslag naar voren trekken. Schroefdiepte kiezen door de instelring te draaien:

• Draaien naar (+): schroefdiepte vergroten

• Draaien naar (–): schroefdiepte verkleinen Bij elke volledige omwenteling verandert de schroefdiepte 2 mm. Instelring tot op het vergrendelpunt terugtrekken. De gewenste instelling kan door testschroefverbindingen gecontroleerd worden. De schroef wordt door middel van de magneetbithouder vastgehouden. Schroefpunt vast tegen het vast te schroeven materiaal drukken. Het schroefproces starten totdat de dieptebegrenzer (7) het materiaaloppervlak raakt en de schroefspil automatisch ontkoppelt. Om de schroef uit te draaien schakelaar (5) op “Draaiing naar links” zetten en de dieptebegrenzer (7) van het materiaaloppervlak terugdraaien. Riemhouder Tijdens werkonderbrekingen kan de machine met de riemhouder (1) aan de broekriem worden gehangen. 10 – Onderhoud en milieubescherming Verzorging, onderhoud, afvalverwijdering Trek vóór alle onderhoudswerk - zaamheden de stekker uit het

5451520-Trockenbau_man 09.01.15 07:24 Seite 43stopcontact. Reinig de machine met een vochtige doek, gebruik geen oplosmiddelen, droog de machine goed af. Houd de ventilatiesleuven stofvrij. Controleer vóór elk gebruik of machine, snoer en accessoires zich in goede toestand bevinden. Laat noodzakelijke reparaties door een vakman uitvoeren. Breng niet meer goed functionerende machines overeenkomstig de plaatselijke bepalingen naar een inzamelpunt dat voor de juiste afvalverwijdering zorgt. OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19/EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden. Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 11 – Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• Meister-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie. BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

5451520-Trockenbau_man 09.01.15 07:24 Seite 44• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan tegen lage kosten door ons worden uitgevoerd.
