BAS 36 LIO - Schroevendraaier Meister Craft - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Accuboormachine Meister Craft BAS 36 LIO, spanning 36V, maximaal koppel 30 Nm, onbelast toerental 0-400/0-1400 tpm, boorkop 1-13 mm.
Gebruik	Ideaal voor het schroeven en losdraaien in diverse materialen zoals hout, metaal en kunststof.
Onderhoud en reparatie	Controleer regelmatig de staat van de batterij en accessoires, reinig de boorkop en smeer bewegende delen indien nodig.
Veiligheid	Draag een veiligheidsbril, vermijd contact met water, overschrijd de aanbevolen koppelcapaciteit niet.
Algemene informatie	Lichtgewicht voor eenvoudig gebruik, ergonomisch ontwerp, 2 jaar garantie, meegeleverde accessoires: oplader en batterij.

Veelgestelde vragen - BAS 36 LIO Meister Craft

Hoe laad ik de batterij van de Meister Craft BAS 36 LIO op?

Om de batterij op te laden, plaatst u deze in de meegeleverde oplader en sluit u de oplader aan op een stopcontact. Het indicatielampje knippert tijdens het opladen en wordt continu wanneer de batterij volledig is opgeladen.

Wat is de maximale schroefcapaciteit van de Meister Craft BAS 36 LIO?

De Meister Craft BAS 36 LIO kan schroeven tot 10 mm diameter in hout en tot 6 mm in metaal.

Hoe stel ik het koppel van de Meister Craft BAS 36 LIO in?

Het koppel kan worden ingesteld met de draaiknop op de behuizing van de boormachine. Draai de knop om het gewenste koppelniveau te selecteren, afhankelijk van het materiaal waarin u schroeft.

Wat moet ik doen als de boormachine niet werkt?

Controleer eerst of de batterij correct is opgeladen. Als deze is opgeladen en de boormachine werkt nog steeds niet, probeer dan het apparaat te resetten door de batterij te verwijderen en opnieuw te plaatsen.

Hoe verwissel ik de bits van de Meister Craft BAS 36 LIO?

Trek aan de boorkop om deze te ontgrendelen, verwijder de oude bit en plaats de nieuwe bit. Laat de boorkop los om deze te vergrendelen.

Is de Meister Craft BAS 36 LIO geschikt voor professioneel gebruik?

De Meister Craft BAS 36 LIO is voornamelijk ontworpen voor licht huishoudelijk gebruik. Voor intensief professioneel gebruik is het wellicht beter om te kiezen voor een robuuster model.

Hoe maak ik mijn Meister Craft BAS 36 LIO schoon?

Gebruik een droge doek om de behuizing van de boormachine schoon te maken. Vermijd agressieve chemicaliën. Dompel de boormachine niet in water.

Welke garantie wordt er gegeven op de Meister Craft BAS 36 LIO?

De Meister Craft BAS 36 LIO wordt doorgaans geleverd met een garantie van 2 jaar. Bewaar uw aankoopbewijs voor eventuele claims.

Waar kan ik reserveonderdelen voor de Meister Craft BAS 36 LIO kopen?

Reserveonderdelen kunnen worden gekocht bij erkende dealers of rechtstreeks via de website van de fabrikant.

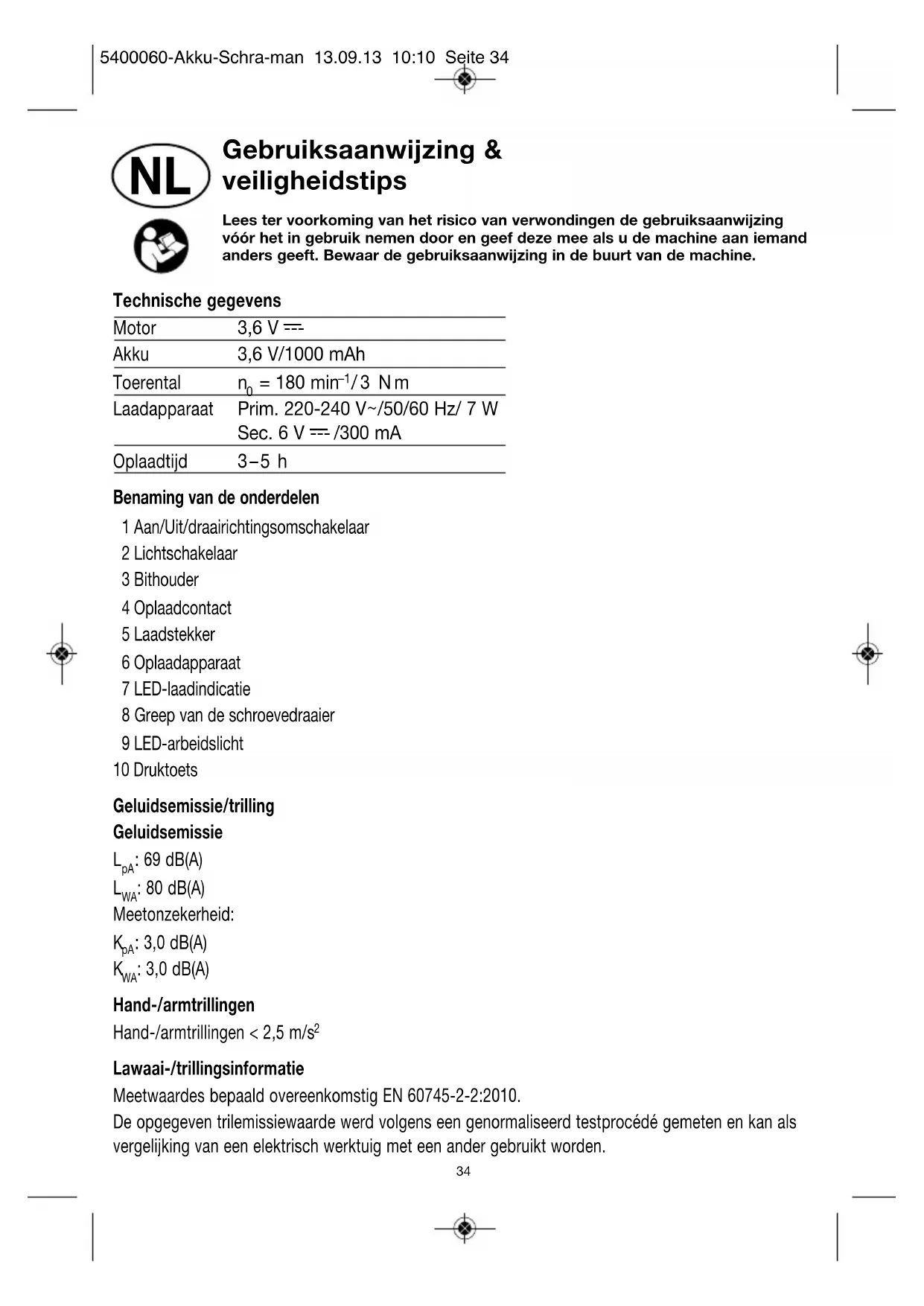

GEBRUIKSAANWIJZING BAS 36 LIO Meister Craft

/300 mA Oplaadtijd 3–5 h Benaming van de onderdelen 1 Aan/Uit/draairichtingsomschakelaar 2 Lichtschakelaar 3 Bithouder 4 Oplaadcontact 5 Laadstekker 6 Oplaadapparaat 7 LED-laadindicatie 8 Greep van de schroevedraaier 9 LED-arbeidslicht 10 Druktoets Geluidsemissie/trilling Geluidsemissie

Lawaai-/trillingsinformatie Meetwaardes bepaald overeenkomstig EN 60745-2-2:2010. De opgegeven trilemissiewaarde werd volgens een genormaliseerd testprocédé gemeten en kan als vergelijking van een elektrisch werktuig met een ander gebruikt worden. Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vóór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

5400060-Akku-Schra-man 13.09.13 10:10 Seite 3435 De opgegeven trilemissiewaarde kan ook voor een inleidende inschatting van de schade gebruikt worden. LET OP! De trilemissiewaarde kan tijdens het gebruik van het elektrisch gereedschap van de opgegeven waarde verschillen, in functie van de manier waarop het gereedschap gebruikt wordt. Er moeten veiligheidsmaatregelen ter bescherming van de gebruiker vastgelegd worden. Hierbij gebeurt de inschatting van de schade rekening houdend met de werkelijke gebruiksomstandigheden. (Daarbij moet rekening gehouden worden met alle onderdelen van de bedrijfscyclus, d.w.z. ook periodes waarin het gereedschap uitgeschakeld is en periodes waarin het wel ingeschakeld is, maar zonder belasting loopt.) Toepassingsgebied Boren in hout en metaal, schroeven. Gebruik machine, laadtoestel en toebehoren (door de fabrikant vermelde gegevens in acht nemen!) enkel voor hun reglementair voorgeschreven toepassings gebied! Alle andere toepassingen worden uitdrukkelijk uitgesloten. Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen. Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed -schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2 Elektrische veiligheid a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 3536 b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting en altijd een veiligheids bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar. c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle. h Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 3637 4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereed schappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Gebruik en hantering van het accugereedschap a Laad de accu's uitsluitend op in laadapparaten die door de fabrikant aanbevolen worden. Bij een laadapparaat dat voor een bepaald type accu's bedoeld is, bestaat brandgevaar als het met andere accu's gebruikt wordt. b Gebruik uitsluitend de daarvoor voorziene accu's in het elektrische gereedschap. Het gebruik van andere accu's kan letsels en brandgevaar veroorzaken. c Houd de niet-gebruikte accu ver van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brand veroorzaken. d Bij verkeerd gebruik kan vloeistof uit de accu lopen. Vermijd contact met deze vloeistof. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u een arts raadplegen. Naar buiten komende accuvloeistof kan huidirritaties of brandwonden veroorzaken. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 3738 6 Algemene veiligheidsvoorschriften voor accuschroevendraaiers Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. 7 Speciale veiligheidsvoorschriften voor accuschroevendraaiers

• Houd het apparaat uitsluitend vast aan de geïsoleerde greepopper vlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een stroomvoerende leiding kan ook metalen delen onder spanning zetten en een elektrische schok veroorzaken. 8 Veiligheidsinstructies voor accu/ oplaadtoestellen a Houd het oplaadtoestel op een veilige afstand van regen of nattigheid. Het binnendringen van water in een oplaadtoestel verhoogt het risico op een elektrische schok. b Laad de accu’s enkel op in oplaadtoestellen, die door de fabrikant aanbevolen worden. Voor een oplaadtoestel, dat voor een bepaald accutype geschikt is, bestaat er brandgevaar als het met andere accu’s gebruikt wordt. c Laad geen vreemde accu’s. Het oplaadtoestel is enkel voor het opladen van de bijgeleverde accu met de in de Technische Gegevens aangegeven spanningen geschikt. In het andere geval bestaat er brand- en ontploffingsgevaar. d Houd het oplaadtoestel netjes. Door vervuiling bestaat het gevaar voor een elektrische schok. e Controleer telkens vóór gebruik oplaadtoestel, kabel en stekker. Gebruik het oplaadtoestel niet voor zover u beschadigingen vaststelt. Open het oplaadtoestel niet zelf en laat het enkel door gekwalificeerd, geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Beschadigde oplaad toestellen, kabel en stekker verhogen het risico op een elektrische schok. f Bedien het oplaadtoestel niet op een licht ontvlambare ondergrond (bijvoorbeeld papier, textiel etc.) c.q. in een ontvlambare omgeving. Wegens de bij het opladen opduikende verwarming van het oplaadtoestel bestaat er brandgevaar. g Bij een verkeerde toepassing kan er vloeistof uit de accu vrijkomen. Vermijd het contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, doet u aanvullend beroep op medische hulp. Vrijkomende accuvloeistof kan tot huidirritaties of brandwonden leiden. h Open de accu niet. Er bestaat gevaar voor een kortsluiting. i Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudende zonnestraling, en vuur. Er bestaat ontploffingsgevaar. j De accu niet kortsluiten. Er bestaat ontploffingsgevaar. k Bij beschadiging en een onoordeelkundig gebruik van de accu’s kunnen er dampen vrijkomen. Voer frisse lucht aan en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 3839 Speciale veiligheidstips voor dit apparaat OPGELET! LED van de laserklasse 1! Kijk niet rechtstreeks in de laser omdat dit schade aan de ogen tot gevolg kan hebben.

• Gebruik de machine, het laadapparaat en en de accessoires alleen voor het toepassingsgebied waarvoor deze bestemd zijn!

• Let erop, dat alle bewegende onderdelen stilstaan, alvorens u de boorschroevendraaier weglegt.

• Vermijd herhaaldelijk blokkeren tijdens het schroeven of boren.

• Het laadapparaat uitsluitend op 230V wisselstroom aansluiten.

• Laad de accu van de boorschroeven draaier alleen met het bijbehorende laadapparaat.

• Bescherm het laadapparaat en de boorschroevendraaier tegen vocht. Nooit in water onderdompelen!

• Laadapparaat niet buiten gebruiken.

• Om de accu’s tegen schade te beschermen, mogen ze niet aan temperaturen van meer dan 50 °C worden blootgesteld. LET OP! De contacten aan de accu en het laadapparaat niet kortsluiten.

• Bij het laden op juiste polariteit „+/–“ letten.

• Accu niet in open vuur werpen.

• De aansluitsnoer kan niet worden vervangen. Bij beschadiging moet het apparaat worden vernietigd. Lithium-ion-accu-technologie Deze moderne accu biedt in vergelijking met conventionele Ni-Cd-accu's belangrijke voordelen:

• Geen memory-effect, d.w.z. de accu kan onafhankelijk van de laadtoestand zonder verlies van de capaciteit voor en na het gebruik altijd worden bijgeladen.

• Extreem lage zelfontlading, daarom ook na langere opslag gereed voor gebruik.

• Lange levensduur Laden (afb. 3) LET OP! Het laadapparaat is op de in het apparaat ingebouwde Li-ion-accu afgestemd! Daarom uitsluitend het meegeleverd laadapparaat gebruiken. LET OP! Het laadapparaat wordt warm tijdens het oplaadproces! Het laadapparaat daarom niet op licht ontvlambare materialen (papier, stoffen, enz.) of in een omgeving met ontploffingsvaar gebruiken. De accu-schroevedraaier wordt in de fabriek niet geheel opgeladen. Het apparaat vóór het eerste gebruik 4 uur opladen. Hiertoe de laadstekker (5) in het oplaadcontact (4) steken en het oplaadapparaat (6) op een strombron aansluiten. LET OP: De maximale oplaadtijd van 5 uur mag niet worden overschreden. Gevaar voor oververhitting! 5400060-Akku-Schra-man 13.09.13 10:10 Seite 3940 Laadcontrole (fig. 4) Door de druktoets (10) in te drukken kan op de LED-laadindicatie (17) de laadtoestand van de accu gecontroleerd worden. LED ROOD+GEEL+GROEN brandt: Accu volledig opgeladen LED ROOD+GEEL brandt: Accu half vol LED ROOD brandt: Accu leeg ADVIES: Oplaadapparaat op een tijdklok aansluiten. Gebruik Plaats de schroevendraaierstift met 50 mm lengte en meer tot aan de aanslag in de bithouder (3). Gebruik bij normale schroevendraaierstiften van 1" (bits) en bij steeksleuteldoppen een extra bithouder (afb. 2). Druk vóór het inschakelen van het apparaat de schroevendraaierstift goed op de bout en zet het apparaat met de schakelaar (1) overeenkomstig de gewenste draairichting aan. Om uit te zetten de schakelaar loslaten. Handmatig bedrijf In uitgeschakelde toestand wordt de aandrijfas automatisch geblokkeerd. Vastzittende schroeven kunnen daardoor met de hand worden gedraaid. LED-arbeidslicht Het arbeidslicht maakt werken bij zwak omgevingslicht zoals in kasten gemakkelijker. Het kan bij behoefte met de schuifschakelaar (2) worden aangezet. Onderhoud De behuizing alleen maar met een vochtige doek schoonmaken. Geen oplosmiddel gebruiken! Om de capaciteit te bewaren adviseren wij u de accu alle twee maanden helemaal te ontladen en dan weer op te laden. Alleen maar volle accu's opslaan en daarom van tijd tot tijd naladen. De opbergplaats moet droog en vorstbestendig zijn. De omgevings temperatuur mag nooit meer dan 40 °C bedragen. OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2002/96 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden. LET OP! Bij elektrische apparatuur met een batterij- of accuvoeding moeten de batterijen of accu’s worden verwijderd en overeenkomstig de geldende batterijrichtlijn apart worden afgevoerd. Batterijen en accu's nooit in het huisvuil doen! Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 4041 Serviceaanwijzingen

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• Meisterbasic-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• Meisterbasic-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie. BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meisterbasic-artikelen dan tegen lage kosten door ons worden uitgevoerd. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 4142 Teknik veriler Motor 3,6 V
