BAS 36 LIO - šroubovák Meister Craft - Bezplatný návod k obsluze

Technické vlastnosti	Bezdrátový šroubovák Meister Craft BAS 36 LIO, napětí 36V, maximální točivý moment 30 Nm, volnoběžné otáčky 0-400/0-1400 ot/min, sklíčidlo 1-13 mm.
Použití	Ideální pro šroubování a odšroubování v různých materiálech, jako je dřevo, kov a plast.
Údržba a opravy	Pravidelně kontrolujte stav baterie a příslušenství, čistěte sklíčidlo a v případě potřeby mazejte pohyblivé části.
Bezpečnost	Používejte ochranné brýle, vyhněte se kontaktu s vodou, nepřekračujte doporučenou kapacitu točivého momentu.
Obecné informace	Lehká hmotnost pro snadnou manipulaci, ergonomický design, záruka 2 roky, příslušenství včetně: nabíječka a baterie.

Často kladené otázky - BAS 36 LIO Meister Craft

Jak nabíjet baterii Meister Craft BAS 36 LIO?

Pro nabití baterie ji vložte do dodané nabíječky a připojte nabíječku do elektrické zásuvky. Indikační světlo bude během nabíjení blikat a po úplném nabití baterie zůstane svítit trvale.

Jaká je maximální kapacita šroubování Meister Craft BAS 36 LIO?

Meister Craft BAS 36 LIO může zašroubovat šrouby až do průměru 10 mm do dřeva a až 6 mm do kovu.

Jak nastavit točivý moment šroubování na Meister Craft BAS 36 LIO?

Točivý moment lze nastavit pomocí kolečka umístěného na těle šroubováku. Otočte kolečkem pro výběr požadované úrovně točivého momentu podle materiálu, do kterého šroubujete.

Co dělat, když šroubovák nefunguje?

Nejprve zkontrolujte, zda je baterie správně nabitá. Pokud je baterie nabitá a šroubovák stále nefunguje, zkuste zařízení resetovat vyjmutím a opětovným vložením baterie.

Jak vyměnit bity na Meister Craft BAS 36 LIO?

Pro výměnu bitů zatáhněte za sklíčidlo, aby se odemklo, vyjměte starý bit a vložte nový bit. Uvolněte sklíčidlo, aby se zablokovalo na místě.

Je Meister Craft BAS 36 LIO vhodný pro profesionální použití?

Meister Craft BAS 36 LIO je primárně navržen pro domácí a lehké použití. Pro intenzivní profesionální použití může být lepší zvolit robustnější model.

Jak čistit můj šroubovák Meister Craft BAS 36 LIO?

Použijte suchý hadřík k čištění pouzdra šroubováku. Vyhněte se používání agresivních chemikálií. Neponořujte šroubovák do vody.

Jaká je záruka na Meister Craft BAS 36 LIO?

Meister Craft BAS 36 LIO obvykle přichází se zárukou 2 roky. Uchovejte doklad o koupi pro případ reklamace.

Kde mohu koupit náhradní díly pro Meister Craft BAS 36 LIO?

Náhradní díly lze zakoupit u autorizovaných prodejců nebo přímo na webových stránkách výrobce.

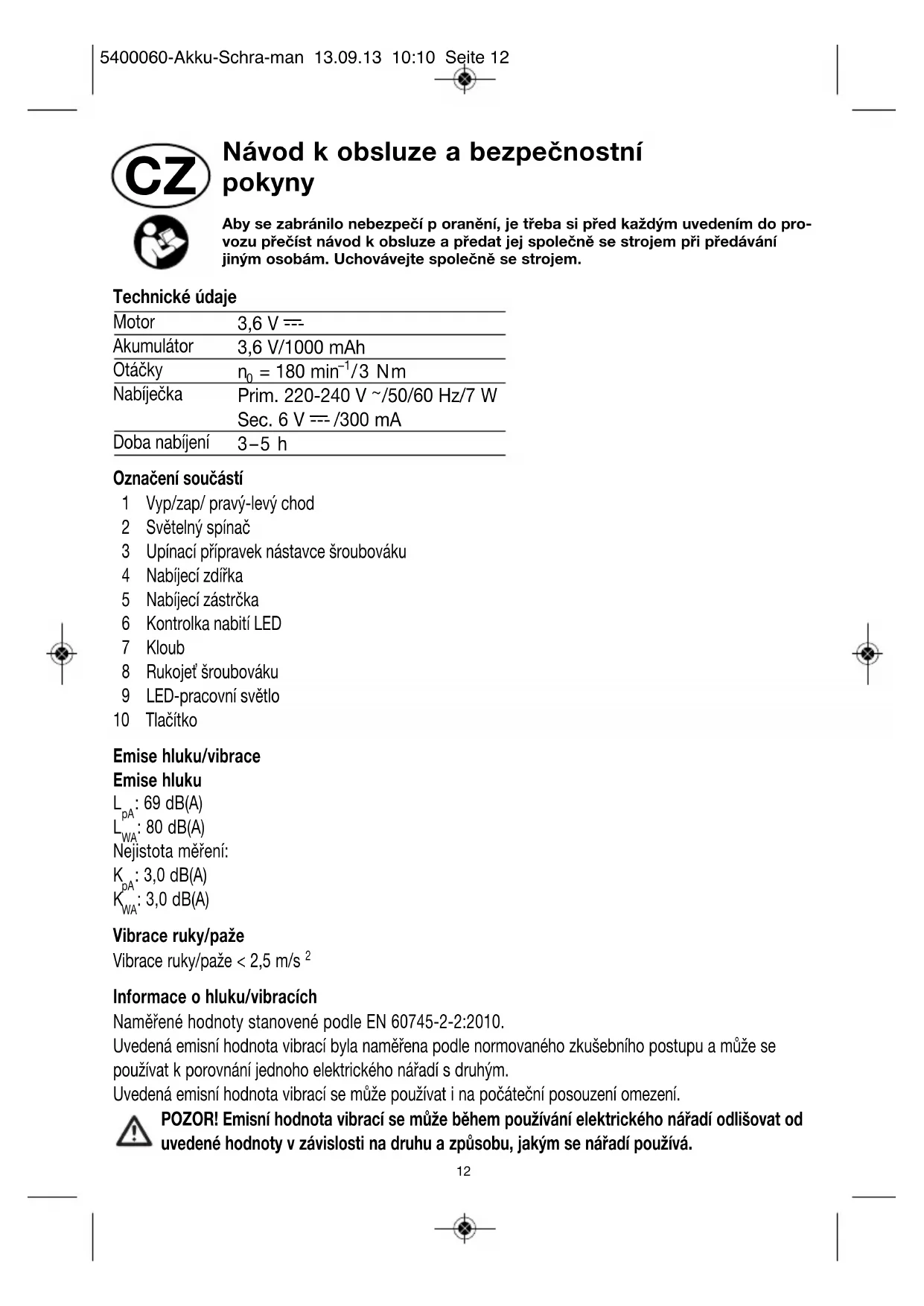

NÁVOD K OBSLUZE BAS 36 LIO Meister Craft

Nr. 5400060 D - Akku- Schraubendreher .............. 4 CZ - Akumulátorový šroubovák ...........................

/300 mA Doba nabíjení 3–5 h Označení součástí 1 Vyp/zap/ pravý-levý chod 2 Světelný spínač 3 Upínací přípravek nástavce šroubováku 4 Nabíjecí zdířka 5 Nabíjecí zástrčka 6 Kontrolka nabití LED 7 Kloub 8 Rukojeť šroubováku 9 LED-pracovní světlo 10 Tlačítko Emise hluku/vibrace Emise hluku

: 80 dB(A) Nejistota měření:

Informace o hluku/vibracích Naměřené hodnoty stanovené podle EN 60745-2-2:2010. Uvedená emisní hodnota vibrací byla naměřena podle normovaného zkušebního postupu a může se používat k porovnání jednoho elektrického nářadí s druhým. Uvedená emisní hodnota vibrací se může používat i na počáteční posouzení omezení. POZOR! Emisní hodnota vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se nářadí používá. Návod k obsluze a bezpečnostní pokyny Aby se zabránilo nebezpečí p oranění, je třeba si před každým uvedením do pro- vozu přečíst návod k obsluze a předat jej společně se strojem při předávání jiným osobám. Uchovávejte společně se strojem.

5400060-Akku-Schra-man 13.09.13 10:10 Seite 1213 Musejí se stanovit bezpečnostní opatření na ochranu obsluhujícího personálu. Přitom se provede posouzení omezení při zohlednění skutečných podmínek používání. (Přitom je potřebné zohlednit všechny části provozního cyklu, tzn. i doby, během nichž je nářadí vypnuté a doby, během nichž je sice zapnuté, avšak v chodu bez zatížení.) Oblast použití Vrtání do dřeva a kovu, šroubování. Stroj, nabíječku a příslušenství (Dodržujte údaje od výrobce!) používejte pouze pro oblast použití podle stanoveného účelu! Všechna ostatní použití se výslovně vylučují.Tento nástroj je určen jen k domácímu použití. Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát. Všeobecné bezpečnostní pokyny pro zacházení s elektrickými nástroji VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1314 od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f Pokud nelze zabránit používání elektrického nářadí ve vlhkém prostředí, je třeba použít proudový chránič. Použití proudového chrániče zamezuje nebezpečí úrazu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1415 f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Použití a údržba akumulátorového nářadí a Akumulátory nabíjet v nabíječkách, které výrobce doporučil. U nabíječky, která je vhodná pro určitý typ akumulátoru, hrozí nebezpečí požáru, pokud se použije s jinými akumulátory. b V elektrických nástrojích používejte pouze určené akumulátory. Používání jiných akumulátorů může vést k poranění a nebezpečí požáru. c Nepoužívaný akumulátor chraňte před kancelářskými sponkami, mincemi, klíči, jehlami, šrouby nebo jinými malými kovovými předměty, jež by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popálení nebo požár. d Při nesprávném použití může z akumulátoru vytéct kapalina. Vyhněte se kontaktu s ním. V případě náhodného kontaktu opláchněte zasáhnuté místo vodou. Pokud se kapalina dostane do očí, poraďte se dodatečně s lékařem. Vyteklá kapalina z akumulátoru může způsobit podráždění pokožky a popáleniny. 6 Všeobecné bezpečnostní pokyny pro akumulátorové šroubováky Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. 7 Speciální bezpečnostní pokyny pro akumulátorové šroubováky a Provádíte-li práce, při nichž mohou vložné nástroje zasáhnout skrytá elektrické vedení nebo vlastní síťový kabel, držte přístroj pouze za izolované plochy. Kontakt s vedením pod napětím může přivést napětí i do kovových částí přístroje a vést k úrazu elektrickým proudem. 8 Bezpečnostní pokyny, týkající se akumulátorů/nabíječek a Nabíječku nevystavujte dešti ani vlhkosti. Vniknutí vody do nabíječky zvyšuje riziko zásahu elektrickým proudem. b Akumulátory je třeba nabíjet pouze pomocí nabíječek, které výrobce doporučuje. U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se použije s jinými akumulátory. c Nenabíjeje žádné cizí akumulátory. Nabíječka je vhodná pouze k nabíjení dodaných akumulátorů s napětími uvedenými v technických údajích. V opačném případě hrozí nebezpečí požáru a výbuchu. d Nabíječku udržujte v čistotě. Znečištěním hrozí nebezpečí zásahu elektrickým proudem. e Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Nepoužívejte nabíječku tehdy, pokud byste zjistili poškození. Nabíječku sami neotvírejte a její opravou pověřte pouze kvalifikovaný personál. Je nutné, aby se k opravě používaly pouze originální náhradní díly. Poškozené nabíječky, kabely a zástrčky zvyšují nebezpečí zásahu elektrickým proudem. f Nepoužívejte nabíječku na snadno zápalném podkladu (např. papír, textilie atd.) příp. v hořlavém okolí. Zahříváním nabíječky vznikajícím při nabíjení hrozí nebezpečí požáru. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1516 g Při nesprávném použití může z akumulátoru vytéct kapalina. Zabraňte kontaktu s touto kapalinou. V případě náhodného kontaktu důkladně opláchněte zasáhnuté místo vodou. Pokud se kapalina dostane do očí, poraďte se dodatečně s lékařem. Kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. h Akumulátor neotvírejte. Hrozí nebezpečí zkratu. i Akumulátor chraňte před horkem, např. ani nevystavujte trvajícímu slunečnímu záření a účinkům ohně. Hrozí nebezpečí výbuchu. j Akumulátor nikdy nezkratujte! Hrozí nebezpečí výbuchu. k Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Zajistěte přívod čerstvého vzduchu a vyhledejte lékaře. Výpary mohou podráždit dýchací cesty. Speciální bezpečnostní pokyny pro zařízení POZOR! LED třídy laseru 1! Nedívejte se přímo do laseru, protože to může mít za následek poškození očí.

• Používejte stroj, nabíječku a příslušenství jen pro účel použití, ke kterému jsou určeny!

• Předtím, než tyčový šroubovák odložíte z ruky, dbejte na to, aby všechny pohyblivé části stály.

• Zabraňte častému blokování při šroubování nebo vrtání.

• Připojujte nabíječku jen na 230 V střídavého proudu.

• Nabíjejte akumulátor tyčového šroubováku jen nabíječkou, která k němu patří.

• Chraňte nabíječku a tyčový šroubovák před vlhkem. Nikdy je neponořujte do vody.

• Nepoužívejte nabíječku venku.

• Aby byly akumulátory chráněny před poškozením, neměly by být vystavovány teplotám nad 50 °C. POZOR! Kontakty u akumulátoru a nabíječky nespojujte nakrátko

• Při nabíjení dbejte na správné pólování „+/–“.

• Neodhazujte akumulátory do otevřeného plamene.

• Připojovací vedení se nesmí vyměňovat. Při poškození je třeba přístroj odborně zlikvidovat. Lithium-iontová akumulátorová technika Tento nový druh akumulátoru má ve srovnání s dosavadními NiCd akumulátory nesporné výhody:

• Žádný paměťový jev, to znamená, že se akumulátor může nezávisle na stavu nabití bez ztráty kapacity kdykoli před použitím nebo po použití dobít.

• Mimořádně nízké samovybíjení, proto jsou i po delším skladování provozuschopné.

• Dlouhá životnost Nabíjení (obr. 3) POZOR! Nabíječka je uzpůsobena pro Li-iontový akumulátor instalovaný v nářadí! Proto používejte jen přiloženou originální nabíječku. POZOR! Nabíječka se během nabíjení silně zahřívá! Proto nabíječku nepoužívejte na snadno zápalných materiálech (papír, textil atd.) nebo v prostředí ohroženém výbuchem. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1617 Akumulátorový šroubovák není ze závodu zcela nabitý. Před prvním uvedením do provozu nabíjejte šroubovák po dobu 4 hodin. K tomu účelu zasuňte nabíjecí zástrčku (5) do nabíjecí zdířky (4) a připojte nabíječku (6) na proudový zdroj. UPOZORNĚNÍ: Maximální doba nabíjení 5 hodin se nesmí překročit - hrozí nebezpečí přehřátí! DOPORUČENÍ: Připojte nabíječku na spínací hodiny Kontrola nabití (obr. 4) Stisknutím tlačítka (10) se může na kontrolce nabití LED (17) zkontrolovat stav nabití akumulátoru. Svítí ČERVENÁ+ŽLUTÁ+ZELENÁ LED: Akumulátor je plně nabitý Svítí ČERVENÁ+ŽLUTÁ LED: Akumulátor je z poloviny nabitý Svítí ČERVENÁ LED: Akumulátor je prázdný Provoz Vložte nástavec šroubováku o délce 50 mm a delší až na doraz do upínače hrotu (3). U normálních 1" nástavců šroubováku (hrotů) a u nástavců nástrčných klíčů používejte navíc držák hrotů (Obr. 2). Před zapnutím zařízení přitlačte nástavec šroubováku pevně ke šroubu a zapněte přístroj na požadovaný směr otáčení spínačem (1). Pro vypnutí spínač pusťte tak. Ruční provoz Ve vypnutém stavu se hnací hřídel automaticky zablokuje. Pevně zašroubované šrouby se tím dají otáčet v ručním provozu. LED-pracovní světlo Pracovní světlo usnadňuje práci v prostředí se slabým světlem např. ve skříních. Pokud je třeba, může se zapnout posuvným spínačem (2). Ošetřování Čistěte plášť jen vlhkým hadříkem – nepoužívejte ředidla! Nakonec řádně osušte. Pro udržení kapacity doporučujeme každé dva měsíce akumulátor zcela vybít a opět nabít. Uchovávejte akumulátory jen zcela nabité, proto je občas dobíjejte. Místo uchování musí být suché a chráněné před mrazem, teplota okolí nesmí překročit 40 °C. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2002/96 ES pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. POZOR! U elektrických přístrojů poháněných bateriemi nebo akumulátorem je nutno baterie nebo akumulátory vyjmout a likvidovat je odděleně podle platné vyhlášky o bateriích. Baterie a akumulátory nikdy nedávejte do domácího odpadu! 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1718 Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje Meisterbasic téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje Meisterbasic podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku. DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř. námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů Meisterbasic provedeme za výhodné ceny. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1819 Caractéristiques techniques Moteur 3,6 V ---
