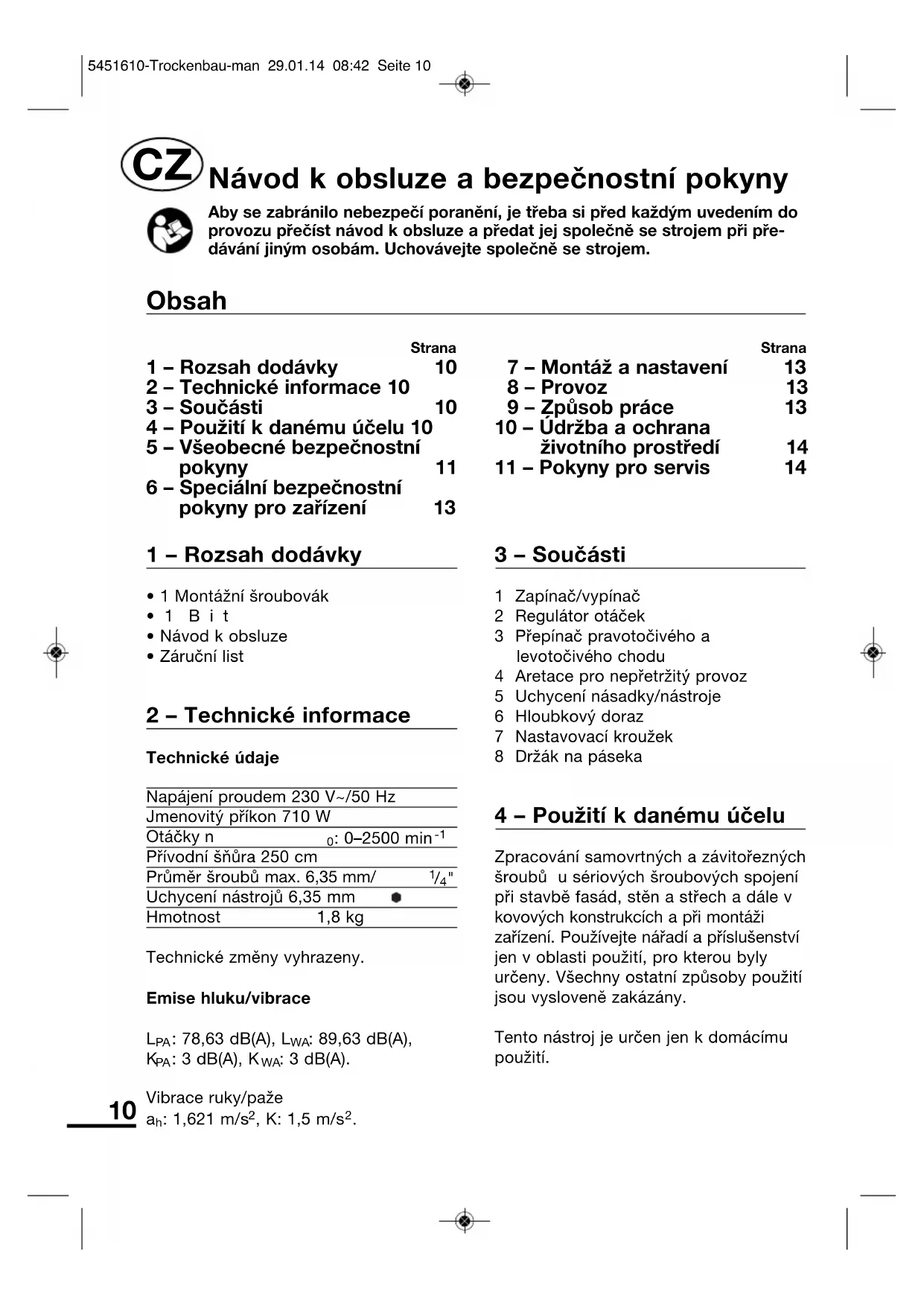

NÁVOD K OBSLUZE MMTS 710 E Meister Craft

• 1 Montážní šroubovák•1 Bit• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeNapájení proudem 230 V~/50 HzJmenovitý příkon 710 WOtáčky n : 0–2500 min Přívodní šňůra 250 cmPrůměr šroubů max. 6,35 mm/

"Uchycení nástrojů 6,35 mm Hmotnost 1,8 kgTechnické změny vyhrazeny.Emise hluku/vibrace

3 – Součásti 1 Zapínač/vypínač2 Regulátor otáček3 Přepínač pravotočivého alevotočivého chodu4 Aretace pro nepřetržitý provoz5 Uchycení násadky/nástroje6 Hloubkový doraz7 Nastavovací kroužek8 Držák na páseka 4 – Použití k danému účelu Zpracování samovrtných a závitořeznýchšroubů u sériových šroubových spojenípři stavbě fasád, stěn a střech a dále vkovových konstrukcích a při montážizařízení. Používejte nářadí a příslušenstvíjen v oblasti použití, pro kterou bylyurčeny. Všechny ostatní způsoby použitíjsou vysloveně zakázány.Tento nástroj je určen jen k domácímupoužití. Návod k obsluze a bezpečnostní pokyny Aby se zabránilo nebezpečí poranění, je třeba si před každým uvedením doprovozu přečíst návod k obsluze a předat jej společně se strojem při pře-dávání jiným osobám. Uchovávejte společně se strojem. Strana 1 – Rozsah dodávky 10 2 – Technické informace 10 3 – Součásti 10 4 – Použití k danému účelu 10 5 – Všeobecné bezpečnostní pokyny 11 6 – Speciální bezpečnostní pokyny pro zařízení 13 Strana 7 – Montáž a nastavení 13 8 – Provoz 13 9 – Způsob práce 13 10 – Údržba a ochrana životního prostředí 14 11 – Pokyny pro servis 14 Obsah

5451610-Trockenbau-man 29.01.14 08:42 Seite 1011 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím POZOR! Je třeba si přečíst všechny pokyny. Chyby při dodržování níže uvedených pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká zranění. Níže uvedený pojem „Elektrické nářadí„ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené z akumulátorů (bez síťového kabelu).

• Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům.

• Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.

• Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. Elektrická bezpečnost

• Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

• Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.

• Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

• Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. Bezpečnost osob

• Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním.

• Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba 5451610-Trockenbau-man 29.01.14 08:42 Seite 1112 nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.

• Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.

• Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

• Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.

• Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.

• Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. Pečlivé zacházení a používání elektrického nářadí

• Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

• Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

• Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

• Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby.

• Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.

• Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

• Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5451610-Trockenbau-man 29.01.14 08:42 Seite 1213 Servis

• Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. 6 – Speciální bezpečnostní pokyny pro zařízení

• Noste ochranu očí a sluchu.

• Předtím, než začněte šroubovat do stěny, zkontrolujte nejlépe vyhledávačem vedení, zda nenarazíte na elektrické, plynové nebo vodovodní vedení.

• Zabraňte tomu, aby se motor při šroubování pod zátěží zastavil.

• Zvolte počet otáček tak, aby se zabránilo silnému zahřátí hrotů šroubů.

• Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení. 7 – Montáž a nastavení Výměna nástroje Nejdříve vytáhněte zástrčku ze zásuvky. Pro výměnu šroubovací násadky zašroubujte hloubkový doraz (6) zpět a po výměně nástroje znovu nastavte. 8 – Provoz Zapnutí Stiskněte spínač (1). Motor se rozběhne s nízkými otáčkami. Otáčky se zvyšují s přibývajícím tlakem na spínač až do nastavených maximálních otáček. Vypnutí Pusťte spínač. Zapnutí nepřetržitého provozu Stiskněte spínač (1), stiskněte aretační spínač (4) a všechny spínače pusťte. Vypnutí nepřetržitého provozu Stiskněte spínač (1), aretační spínač (4) se automaticky odblokuje. Pusťte spínač (1), nářadí se vypne. POZOR! Vřeteno šroubováku popř. upnuté šroubovací zařízení se uvede do pohybu až při tlaku na obráběný díl, a po ukončení šroubování se opět ihned zastaví. Zastavení šroubovacího zařízení i přesto, že motor běží, je proto normální, dokud se zařízení nedotýká materiálu. 9 – Způsob práce Nastavení otáček Otočte otočným spínačem (2) při zastaveném motoru směrem (+) pro vyšší otáčky nebo směrem (–) pro nižší otáčky. Je tak možné nastavit otáčky vhodné pro daný materiál a velikost šroubu. Správné 5451610-Trockenbau-man 29.01.14 08:42 Seite 1314 otáčky by se měly určit zkušebním šroubováním. Správného počtu otáček je dosaženo, když se dá šroub do obrobku zašroubovat bez nadměrného zahřátí. Pravotočivý a levotočivý chod Zašroubování šroubů: nastavte spínač do pozice R . Vyšroubování šroubů: nastavte spínač do pozice L . Manipulujte se spínačem jen tehdy, když motor stojí. Nastavení hloubkov0ho dorazu/práce Slouží k přesnému nastavení hloubky vrtání, k zabránění poškození povrchu materiálu určenému k sešroubování. Přitáhněte nastavovací kroužek (7) až nadoraz dopředu. Zvolte hloubku šroubování otáčením nastavovacího kroužku:

• Otáčení směrem k (+): zvětšit hloubku šroubování

• Otáčení směrem k (–): zmenšit hloubku šroubování Při každé plné otáčce se změní hloubka šroubování o 2 mm. Zatáhněte nastavovací kroužek zpět až k bodu aretace. Požadované nastavení se může kontrolovat zkušebním sešroubováním. Šroub se přidržuje magnetickým držákem násadek. Přitlačte hrot šroubu pevně k šroubovanému materiálu. Spusťte šroubování, dokud se hloubkový doraz (6) nedotkne povrchu materiálu a vřeteno šroubováku se automaticky nevypne. Pro vyšroubování šroubů nastavte přepínač (3) na levotočivý chod a hloubkový doraz (6) šroubujte zpět od povrchu materiálu. Držák na pásek Při přestávkách v práci se dá nářadí zavěsit s držákem na pásek (8) na pásek kalhot. 10 – Údržba a ochrana životního prostředí Před veškerými pracemi spojenými s ošetřováním a údržbou vytáhněte zástrčku ze zásuvky. Čistěte nářadí vlhkým hadříkem, nepoužívejte rozpouštědla, dobře osušte. Udržujte větrací otvory čisté. Před každým použitím zkontrolujte, jestli je nářadí, kabel a příslušenství neporušené. Potřebné opravy svěřte odborníkovi. Nářadí, které již není funkční, odevzdejte podle místních předpisů k odborné likvidaci. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce. 5451610-Trockenbau-man 29.01.14 08:42 Seite 1415

• Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku. DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny. 5451610-Trockenbau-man 29.01.14 08:42 Seite 1516 1 – Étendue des fournitures
