BEDIENUNGSANLEITUNG MMTS 710 E Meister Craft

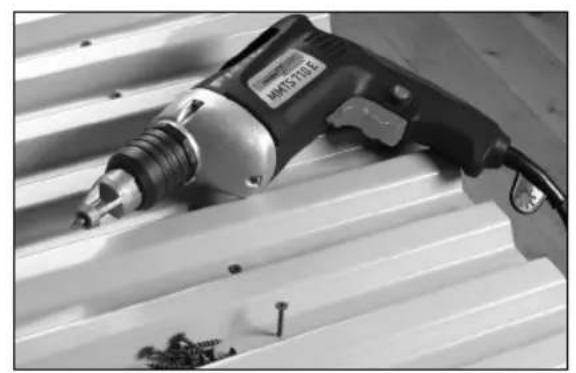

D-Trockenbauschrauber 4

Meister Werkzeuge GmbH

Kundenservice

Oberkamper Str.39 · Warenannahme Tor 1

D-42349 Wuppertal

Tel.: [phone] / 99 21 21

(14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)

Fax: +49 (0) 202 / 6 98 05 88

E-Mail: [e-mail]

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tungitte vor der ersten Inbetriebnahme sorgfaltig lessen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nutzer muss diese Betriebsanleitung ebenfalls weitergegeben werden.

Inhalt

	Seite
1 - Lieferumfang	4
2 - Technische Informationen	4
3 - Bauteile	4
4 - Bestimmungsgemäßer Gebrauch	4
5 - Allgemeine Sicherheitshinweise	5

	Seite
6 - Gerätespezifische Sicherheitshinweise	7
7 - Montage und Einstellarheiten	7
8 - Betrieb	7
9 - Arbeitsweise	8
10 - Wartung und Umweltschutz	9
11 - Service-Hinweise	9

1 - Lieferumfang

1 Trockenbauschrauber
1 Bit
Bedienungsanleitung
- Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung 230 V~/50 Hz

Nennaufnahme 710 W

Drehzahl n 0: 0-2500 min -1

Zuleitung 250 cm

Schrauben-ø max. 6,35 mm/ 1/4"

Werkzeugaufnahme 6,35 mm

Gewicht 1,8 kg

Technische Änderungen vorbehalten.

Lärmemission/Vibration

LPA: 78,63 dB(A), LWA: 89,63 dB(A), KPA: 3 dB(A), KWA: 3 dB(A).

Hand-/Arm schwingungen a_h : 1,621 m/s², K: 1,5 m/s².

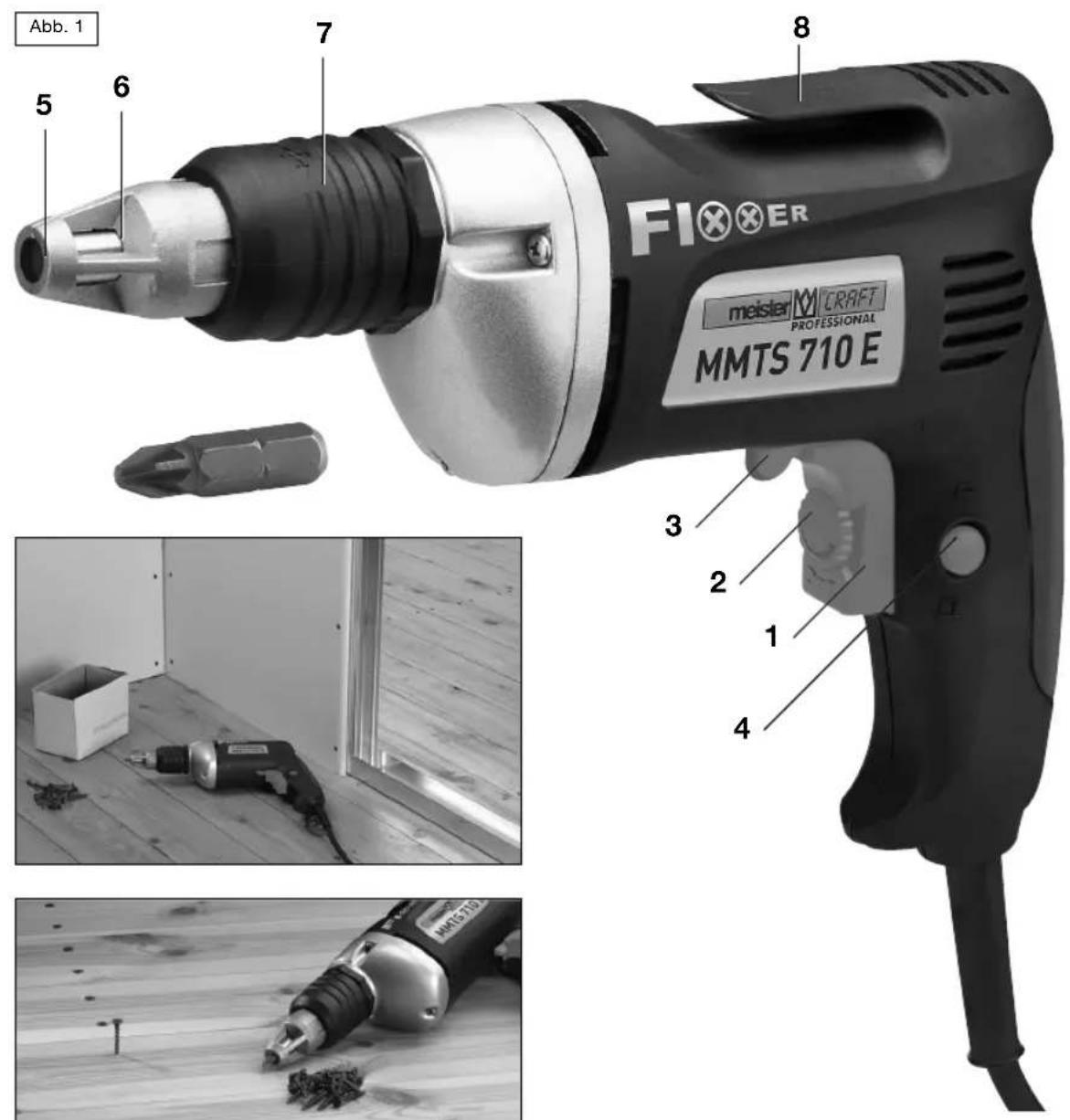

3 - Bauteile

1 Ein-/Ausschalter
2 Drehzahlregler
3 Umschalter Rechts-Linkslauf
4 Arretierung für Dauerbetrieb
5 Bit-/Werkzeugaufnahme
6 Tiefenstopp
7 Einstellring
8 Gurtelhalter

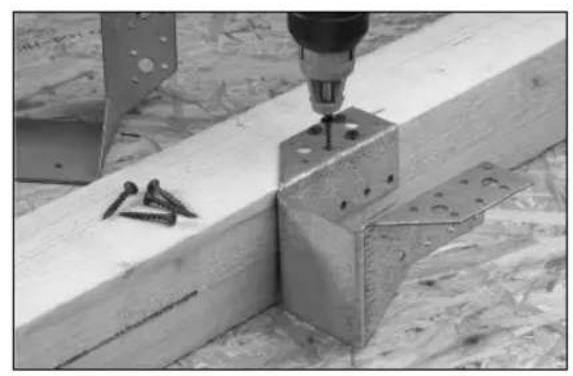

4 - Bestimmungsgemäßer Gebrauch

Verarbeitung von selbstbohrenden und gewindeformenden Schrauben bei Serien verschraubungen im Fassaden-, Wand- und Dachbau sowie im Metall-und Anlagenbau. Verwenden Sie Maschine und Zubehor nur für ihren bestimmungsmäBen Einsatzbereich. Alle anderen Anwendungen werden aus -drucklich ausgeschlossen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

5 - Allgemeine Sicherheitshin weise für den Um gang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Sicherheitschinweise und Anwei sun gen. Versaumnisse bei der Einhal tung der Sicherheitschinweise und An weisungen kon -nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschrankten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei dessen werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenen beauf sichigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Arbeitsplatz sicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits be-reiche konnen zu Unfallen führen.
• Arbeitsen Sie mit dem Elektro -werkzeug nicht in explosions gefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder

Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -kung können Sie die Kon trolle über das Gerat verlieren.

Elektrische Sicherheit

• Der Anschlussstecker des Elek tro -werkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeins -sam mit schutzgeerdeten Elektrowerk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri schen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektri schen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
• Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge -

lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlän- gerungskabels ver rim gert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz -schalters vermindert das Risiko eines elektrischen Schla ges.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nim Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men - ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro -werkzeugs kann zu ernsthaften Ver - letzungen führen.
• Tragen Sie persönliche Schutz aus -rüstung und immer eine Schutz bril -le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch-feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver-ringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind -det, kann zu Verletzungen führen.

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwartete ten Situ actionen better kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewogen den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auf fang einrichtungen montiert wer den konnen, vergewissern Sie sich, dass diese angeschlossen sind und rich-tig verwendet wer den. Verwendung einer Staubab saugung kann Gefahr-dun gen durch Staub verringern.

Verwendung und Behandlung des Elektro werkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektro werkzeug arbeiten Sie better und{sicherer im angegebenen Leis tungs bereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie

den Akku, bevor Sie Geräe ein stellungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elektro werkzeuges.

Bewahren Sie unbenutzte Elek tro -werkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

• Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktnioieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszu-führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und

nur mit Originalersatztei len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6 - Gerätespezifische Sicherheitshinweise

• Augen- und Gehörschutz anlagen.
• Bevor Sie in eine Wand schrauben, prufen Sie ggf. mit einem Leitungs-sucher, dass Sie nicht auf Strom, Gas oder Wasser stoßen.
• Vermeiden Sie, dass der Motor beim Schrauben unter Belastung zum Still -stand kommt.
• Eine Drehzahl wahlen, die eine starke Erwärung der Schraubenspitzen vermeidet.
• Wenn die Anschlussleitung beschädigt wird, muss sie - um Ge fahrduungen zu ver mei den - vom Hersteller oder seinem Kun den Dienst vertreter ersetzt werden.

7 - Montage und Einstellarheiten

Werkzeugwechsel

Netzsteckerziehen.ZumWechseln der SchraubklingedenTiefenstopp(6)zurückdrehendanndach demWerkzeug-wechselwiederneu einstellen.

8 - Betrieb

Einschalten

Schalter (1) drucken. Der Motor lauft in einer niedrigen Drehzahl an. Die Dreh -

zahl erhöht sich bei zunehmendem Druck auf den Schalter bis zur voreingestellten Maximal-Drehzahl.

Ausschalten

Schalter loslassen.

Dauerbetrieb einschalten

Schalter (1) drücken, Arretierschalter (4) drücken und alle Schalter loslassen.

Dauerbetrieb ausschalten

Schalter (1) drücken, Arretierschalter (4) entriegelt automatisch. Schalter (1) los -lassen, die Maschine schaltet aus.

ACHTUNG! Die Schrauberspindel bzw. die eingespannte Schraubvorrichtung setzen sich erst bei Druck auf das zu bearbeitende Werkstück in Bewegung und kommt bei Beendi gung des Schraubvorgangs sofort wieder zum Stillstand. Ein Stillstand der Schraubvorrichtung,riotz laufendem Motor ist davon normal solange kein Werkstoffkontakt besteht.

9 - Arbeitsweise

Drehzahlvorwahr

Drehschalter (2) bei Motorstillstand in Rich -tung (+) höhere Dreh zahl oder (-) niedrigere Dreh -zahl drehen. Es konnen so jeweils an Werkstoff

und Schrauben große angepasste Dreh -zahlen voreinge stellt werden. Die richtige Drehzahl sollte durch Probeschrauben ermittelt werden. Sie ist erreicht, wenn sich die Schraube in das Werkstück ein -

drehen lasst ohne sich damit übermöig zu erwärmen.

Rechts-/Linkslauf

Schrauben eindrehen: Schalter auf Position R 2 legend.

Schrauben ausdrehen:

Schalter auf Position

L legen. Umschalter

nur bei Motorstillstand betätigten.

Einstellen des Tiefenstopps/Arbeiten

Zur genauen Einstellung der Bohrtiefe, zur Ver meidung von Beschädi gun -gen der zu verschrau ben den Materialober flächen. Einstellring (7) bis zum

Anschlag nach vornziehen. Schraub tie fe durch Drehen des Einstellrings wahlen:

• Drehen zu (+): Schraubtiefe vergroßern
• Drehen zu (-): Schraubtiefe verringern Bei jeder vollen Umdrehungändert sich die Schraubtiefe um 2 mm. Einstellung bis zum Rastpunkt zurückziehen. Die gewünschte Einstellung kann durch Pro - beverschraubungen kontrolliert werden. Die Schraube wird über den Magnet bit - halter gehalten. Schrauben spitze fest gegen das zu verschruben de Matrial drücken. Den Schraub vor gang starten bis der Tiefenstopp (6) die Material ober - fläche berührt und die Schrauberspindel automatisch aus kuppelt. Zum Schrauben - ausdrehen Umschalter (3) auf Linklauf stellen und den Tiefenstopp (6) von der Material oberfläche zurückdrehen.

Gurtelhalter

Bei Arbeitsunterbrechungen lassst sich die Maschine mit dem Gurtelhalter (8) im Hosengurtel einhängen.

10 - Wartung und Umweltschutz

Pflege, Wartung, Entsorgung

Vor allen Pflege- und Wartungsarbeiten Netzsteckerziehen. Maschine mit einem feuchten Tuch reinigen, keine Lösungs - mit tel verwenden, gut abtrocknen. Luftungs schlitze staubfrei halten. Vor jeder Verwen dung Maschine, Kabel und Zubehor auf Universehrheit überprüfen. Reparaturen ggf. von einem Fachmann ausführten las sen. Nicht mehr funktions-tüchtinge Maschi nen gemäß den örtlichen Bestimmungen einer fachgerechten Ent-sorgung zuführen.

ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind entsprechend der Richt linie 2012/19 EU für

Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um - welt- undEacherech ten Wiederverwertung zu zu führn.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

11 - Service-Hinweise

Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehor in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.
- MeisterCRAFT-Geräte sind weltgehend wartungsfrei, zum Reinigen der Ge

hause genugt ein feuchtes Tuch.
Zusat zliche Hin wei se entnehmen Sie
bitte der Bedie nungs an leitung.

• MeisterCRAFT-Geräte unterliegen einer streng gen Qualitätskontrolle. Sollte davon ein mal eine Funktionstörung auftreten, so sen den Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.
• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
• Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian -spruchs!

WICHTIG! Wir weisen ausdruck -lich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaus tausch nicht unsere Originalteile bzw. von uns freigegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH - Kunden service oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver den Deten Zubehörteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repara turen an MeisterCRAFT-Geräten kosten gänstig ausfuhren.

Elektrische verilgheit

Meister Werkzeuge GmbH · Oberkamper StraBe 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklärung	EC-Declaration of Conformity
Prohlášeni o konformité s ES	EG-Verklaring van overeenstemming
Déclaration de conformité CE	AB Uygunluk Açıklamasi
Für das nachstehende Erzeugnis ...	Trockenbauschrauber
Potvrzujeme tímto, ze niže uvedeny vyrobek ...	Montážni šroubovák
Nous déclarons que le produit d signé ci-après ...	Visseuse professionnelle
The following product ...	Fitter's screwdriver
Voor het hieronder vermelde produit ...	Montageschroeven draaier
Aşañida belirliten ürünün ...	Hizli vidalama makinesi

MMTS 710 E Nr. 5451610 Bj. 2014 · SN04001

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladu s tumpto smurnicemi:

Dipl.-Ing.
Technische Leitung/Produktentwicklung,
Meister Werkzeuge GmbH · Oberkamper StraBe 37 - 39 · D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Dokumente
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Storage of the technical documentation
NL-Bewaring van de technische documenten
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39 D-42349 Wuppertal Germany

2014/2015

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Meister Werkzeuge GmbH unzu lassig und strafbar.

Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Ein speisung und Verarbeitung in elektronischen Systemen.
