Produkttyp	Professioneller Schrauber
Stromversorgung	230 V ~ 50 Hz
Nennleistungsaufnahme	710 W
Leerlaufdrehzahl	0-2500 min⁻¹
Max. Schraubendurchmesser	6,35 mm
Spannfutter	6,35 mm (1/4")
Gewicht	1,8 kg
Netzkabellänge	300 cm
Schalldruckpegel (LpA)	78,63 dB(A)
Schallleistungspegel (LWA)	89,63 dB(A)
Hand-Arm-Vibration (Schrauben)	1,621 m/s²
Bestimmungsgemäße Verwendung	Verschrauben von selbstbohrenden und gewindeschneidenden Schrauben für Fassaden, Wände, Dächer; Haushaltsgebrauch
Lieferumfang	1 Schrauber, 1 Bit, Bedienungsanleitung, Garantiezertifikat
Doppelte Isolierung	Ja
Schalter	Ein/Aus mit Dauerschaltfunktion
Drehzahlregler	Elektronisch (Voreinstellung)
Drehrichtungsschalter	Rechts/Links (R/L)
Tiefenanschlag	Ja, einstellbar über Ring (2 mm pro Stufe)
Gürtelclip	Ja
Pflege	Mit feuchtem Tuch reinigen, kein Lösungsmittel verwenden, Lüftungsöffnungen sauber halten
Reparierbarkeit	Reparatur durch qualifiziertes Personal, Originalersatzteile verwenden
Gehörschutz	Empfohlen
Augenschutz	Empfohlen
Normen	CE, Konformität EN 60745-1

Häufig gestellte Fragen - MTS7101 Meister Craft

Wie wechselt man das Werkzeug (Bit) am Schrauber?

Netzstecker ziehen. Drehen Sie den Tiefenanschlag (7) nach hinten, um das Spannfutter freizugeben. Bit austauschen, dann Tiefenanschlag erneut einstellen.

Wie stelle ich die Drehzahl ein?

Bei ausgeschaltetem Motor den Drehzahlwähler (4) in Richtung (+) drehen, um die Geschwindigkeit zu erhöhen, oder in Richtung (-), um sie zu verringern. Führen Sie einen Test durch, um die passende Geschwindigkeit für Material und Schraube zu finden.

Wie kehre ich die Drehrichtung um (Schrauben/Lösen)?

Stellen Sie den Drehrichtungsschalter (5) auf R zum Schrauben (Rechtslauf) oder auf L zum Lösen (Linkslauf). Betätigen Sie den Schalter nur bei ausgeschaltetem Motor.

Wie verwende ich den Tiefenanschlag?

Ziehen Sie den Einstellring (8) nach vorne. Drehen Sie ihn in Richtung (+) zur Erhöhung der Tiefe oder (-) zur Verringerung (jede Stufe = 2 mm). Rasten Sie den Ring ein, indem Sie ihn nach hinten schieben. Die Schraube wird durch die magnetische Aufnahme gehalten. Drücken Sie fest und schrauben Sie, bis der Anschlag die Oberfläche berührt; die Spindel kuppelt automatisch aus.

Wie aktiviere ich den Dauerlauf?

Drücken Sie den Schalter (3), dann drücken Sie den Feststellschalter (2) und lassen Sie alle Schalter los. Zur Deaktivierung drücken Sie erneut den Schalter (3); der Feststellschalter entriegelt automatisch. Lassen Sie den Schalter los, um anzuhalten.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Verwenden Sie bei Bedarf eine Staubmaske. Überprüfen Sie mit einem Leitungssucher, ob keine elektrischen Leitungen, Gas- oder Wasserrohre vorhanden sind, bevor Sie in eine Wand schrauben. Halten Sie das Gerät an den isolierten Griffen, um das Risiko eines Stromschlags zu vermeiden.

Wie pflege ich den Schrauber?

Trennen Sie das Gerät vor der Wartung vom Netz. Reinigen Sie das Gehäuse mit einem feuchten Tuch (kein Lösungsmittel). Halten Sie die Lüftungsöffnungen staubfrei. Tauchen Sie das Gerät niemals in Wasser. Lassen Sie es bei Bedarf von einem Fachmann reparieren.

Was tun bei Störungen oder Fehlfunktionen?

Überprüfen Sie zunächst, ob das Gerät beschädigt ist. Bei Problemen senden Sie das Gerät mit einer kurzen Fehlerbeschreibung an unseren Kundendienst. Öffnen Sie das Gerät nicht selbst, da dies die Garantie erlischt. Verwenden Sie für Reparaturen ausschließlich Originalersatzteile.

Kann ich den Schrauber im Freien verwenden?

Ja, aber verwenden Sie ein für den Außenbereich zugelassenes Verlängerungskabel. Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. Stellen Sie sicher, dass die Steckdose geeignet und das Kabel unbeschädigt ist.

Wie ist die Garantie des Geräts?

Das Gerät wird mit einem Garantiezertifikat geliefert. Bewahren Sie es zusammen mit dem Kassenbon auf. Das Öffnen des Geräts macht die Garantie ungültig. Für Garantiereparaturen wenden Sie sich an den Kundendienst von Meister. Nach Ablauf sind Reparaturen zu günstigen Preisen möglich.

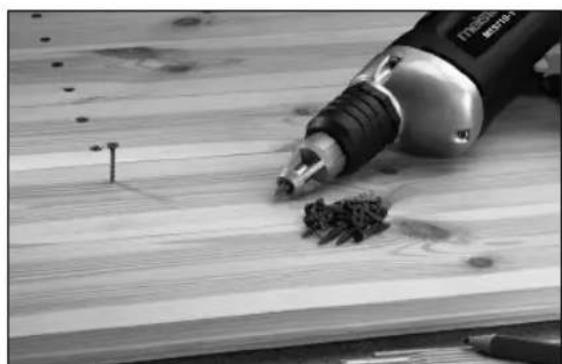

BEDIENUNGSANLEITUNG MTS7101 Meister Craft

D-Trockenbauschrauber 4

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1
D-42349 Wuppertal

Tel.: +49 (0) 202 / 24 75 04 30

E-Mail: [e-mail]

These Betriebsanleitung kann im PDF-Format von unserer Internet Seite www.meister-werkzeuge.de heruntergeladen werden.

Betriebsanleitung & Sicherheitshinweise

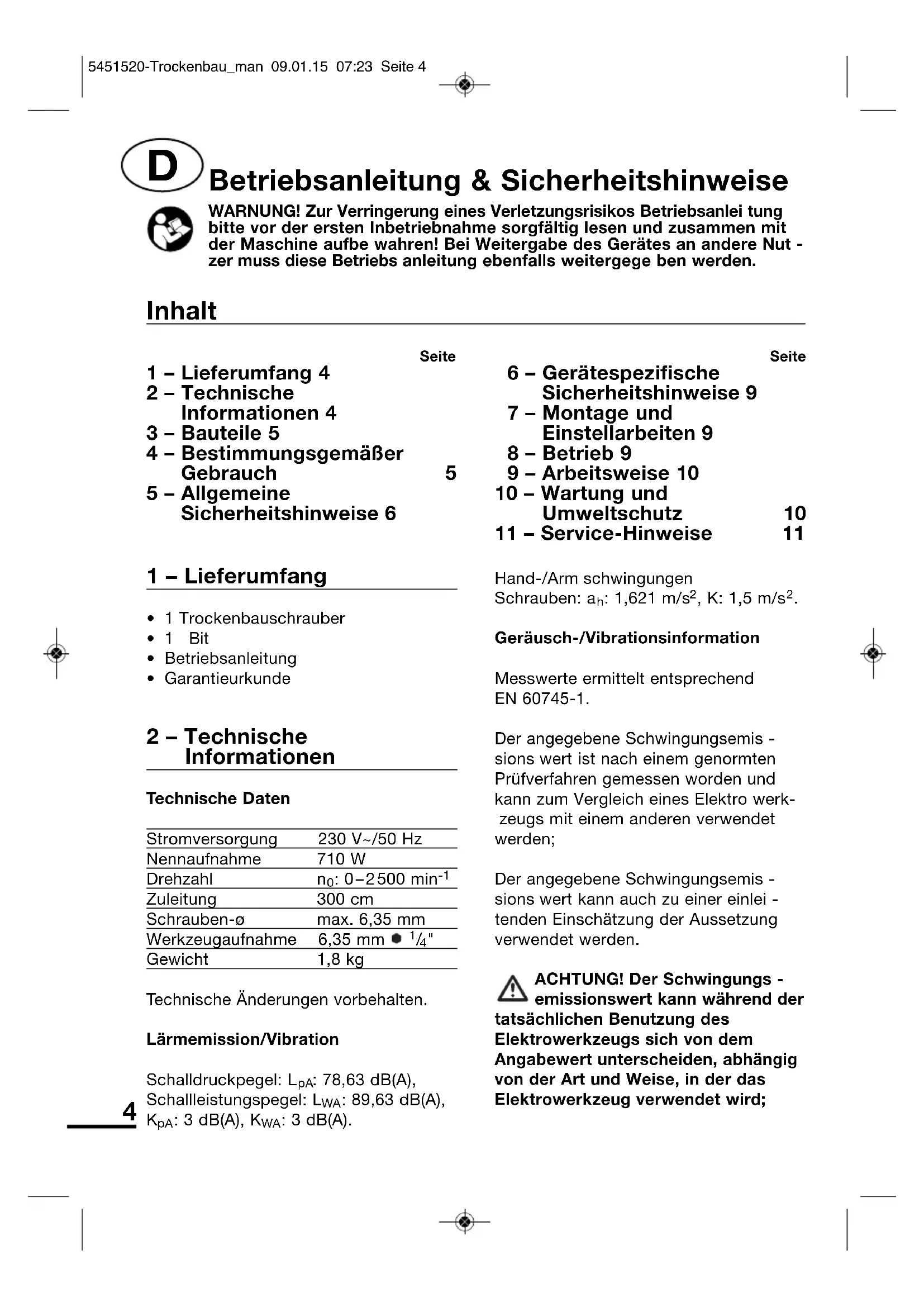

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tungitte vor der ersten Inbetriebnahme sorgfältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Inhalt

Seite

1-Lieferumfang4
2 - Technische Informationen 4
3 - Bauteile 5
4-Bestimmungsgemäß Gebrauch
5 - Allgemeine Sicherheitshinweise 6

Seite

6 - Gerätespezifische Sicherheitshinweise 9
7 - Montage und Einstellarheiten 9
8-Betrieb9
9 - Arbeitsweise 10
10-Wartung und Umweltschutz 10
11 - Service-Hinweise 11

1 - Lieferumfang

1 Trockenbauschrauber
1 Bit
- Betriebsanleitung
- Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung	230 V~/50 Hz
Nennaufnahme	710 W
Drehzahl	n0: 0-2500 min-1
Zuleitung	300 cm
Schrauben-ø	max. 6,35 mm
Werkzeugaufnahme	6,35 mm ● 1/4"
Gewicht	1,8 kg

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Schalldruckpegel: L_pA 78,63 dB(A), Schalleistungspegel: L_WA 89,63 dB(A), K_pA 3 dB(A), K_WA 3 dB(A).

Hand-/Arm schwingungen Schrauben: a_h 1,621 m/s², K: 1,5 m/s².

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745-1.

Der angegebene Schwingungsemis -sions wert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektro werk-zeugs mit einem anderen verwendet werden;

Der angegebene Schwingungsemis -sions wert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

ACKTUNG! Der Schwingungs - emissionswert kann während der tatsächlichen Benutzung des Elektrowerkzeugs sich von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird;

Es mussen Sicherheitsmaßnahmen zum Schutz des Bedieners fest gelegt werden. Hierbei erfolgt die Einschätzung der Beeinträchtigung unter Berücksichtigung der tatsächlichen Nut -zungsbedingungen. (Dabei sind alle Anteile des Betriebszyklus zu berück sichtigen, d. h. auch Zeiten, in wel-chen das Elektrowerkzeug abgeschal-tet ist und solche, in welchen eszarweinge schaltet ist, aber ohne Belastung lauft.)

ACHTUNG! Eine gewisse Lärmbelastigung durch diesen Gerät ist nicht vermeidbar. Verlegen Sie dazu lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhe-zeiten und beschränken Sie die Arbeitsdauer auf das Notwen digste.

ACHTUNG! Die Einwirkung von Larm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeigneten Gehörschutz arbeiten. In der Nähe befindliche Per Sonen sollennDMAHeder ebenfalle einen geeigneten Gehoresschutz tragen.

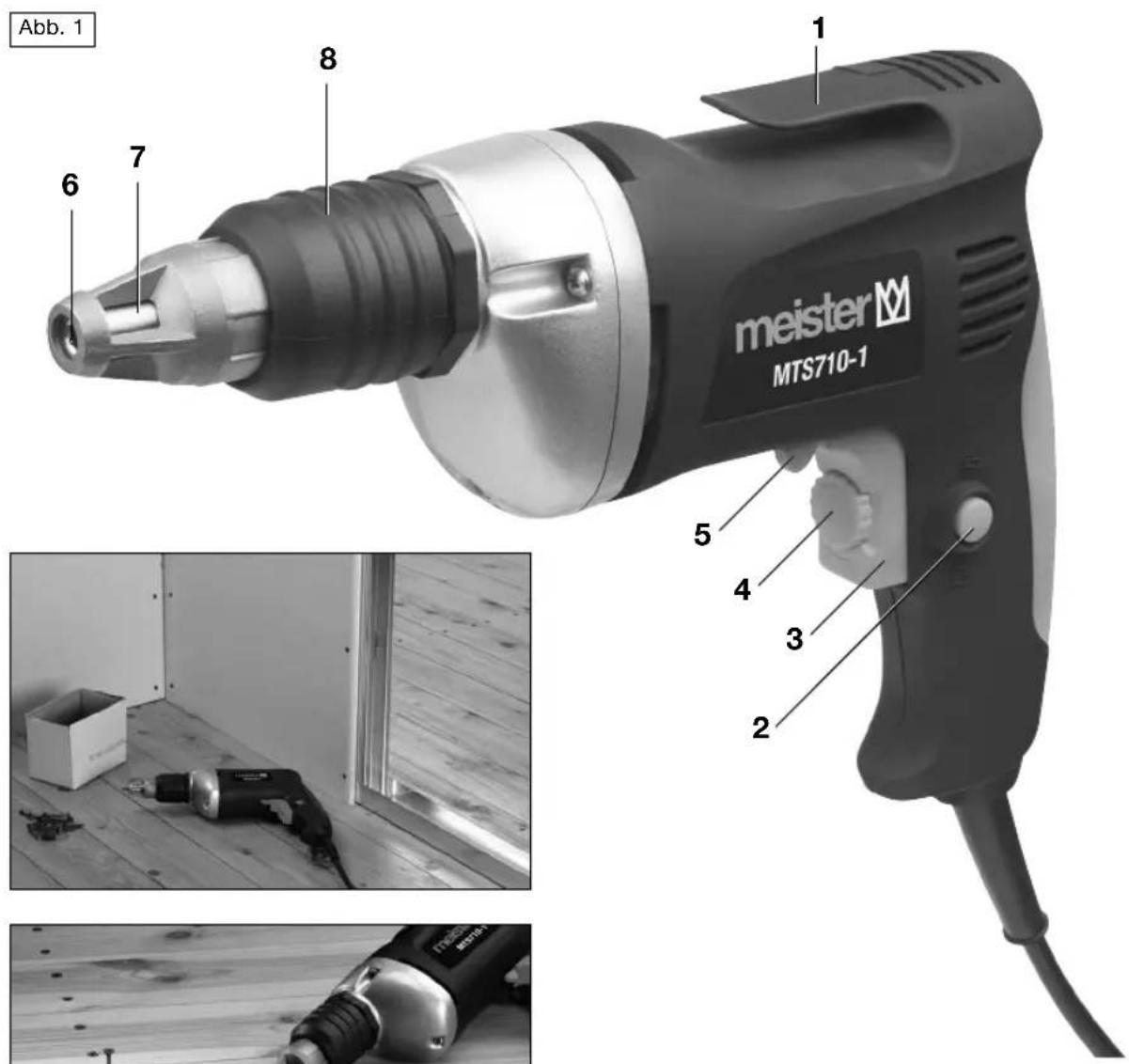

3 - Bauteile

1 Gurtelhalter
2 Arretierung für Dauerbetrieb
3 Ein-/Ausschalter
4 Drehzahlregler
5 Umschalter Rechts-Linkslauf
6 Bit-/Werkzeugaufnahme
7 Tiefenbegrenzer
8 Einstellung

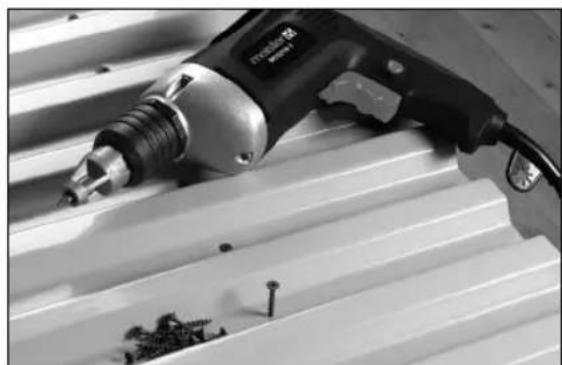

4 - Bestimmungsgemäßer Gebrauch

Verarbeitung von selbstbohrenden und gewindeformenden Schrauben bei Serien verschraubungen im Fassaden-, Wand- und Dachbau. Verwenden Sie Maschine und Zubehor nur für ihren bestimmungsmäBen Einsatzbereich. Alle anderen Anwendungen werden aus - drücklich ausgeschlossen.

Dieses Gerat ist nur zum Einsatz im haußlichen Bereich bestimmt.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver-wendung" genannot sind, gelten als eine nicht bestimmungsgemäße Verwendung.

Verwendungen, für die das Elektro werk -zeug nicht vorgesehen ist, konnen Ge-fahrungen und Verletzungen ver ursa-chen. Verwenden Sie kein Zubehor, das nicht speziell für diesen Elektrowerkzeug vorgesehen ist.

Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung.

Restrisiken:

Die Betriebsanleitung zu dieser Elektro -werkzeug enthalt ausführliche Hin weise zum sicheren Arbeiten mit Elektro werk -zeugen. Dennoch birgt jeder Elektro -werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorlich -

tungen nicht völlig auszuschlieben sind. Bedieren Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht.

Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.
• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.
• Brandgefahr bei unzureichender Belüfung des Motors.
• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehorschutz.

Ein sicheres Arbeiten hangt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro -werkzeug ab! Entsprechende Maschi -nenkenntnis sowie umsichtiges Verhalten beim Arbeit ten halten bestehende Restrisiken zu minimieren.

WARNING! Dieses Elektrowerk -zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizi nische Im plantate beeintrach-tigen. Um die Gefahr von ernsthaften oder todlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

5 - Allgemeine Sicherheitshin weise für den Umgang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Si -cherheitshinweise und Anwei -sun gen. Versaumnisse bei der Einhal -

tung der Si cherheitshinweise und An - weisungen kon nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wende Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschrankten physischen, sensorischen oder geistigen Fähig -keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beauf-sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Arbeitsplatz sicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits be-reiche können zu Unfallen führen.
• Arbeitsen Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -kung können Sie die Kon trolle über das Gerat verlieren.

Elektrische Sicherheit

• Der Anschlussstecker des Elek tro -werkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeins -sam mit schutzgeerdeten Elektrowerk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri schen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektri schen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
• Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge-lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlän-gerungskabels ver ran gert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz -

schalters vermindert das Risiko eines elektrischen Schla ges.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nim Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men - ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro -werkzeugs kann zu ernsthaften Ver - letzungen führen.
• Tragen Sie persönliche Schutz aus -rüstung und immer eine Schutz bril -le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch -feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver -ringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind -det, kann zu Verletzungen führen.
• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwartete ten Situationen better kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auf fang einrichtungen montiert werden den konnen, vergewissern Sie sich, dass diese angeschlossen sind und rich-tig verwendet werden. Verwendung einer Staubab saugung kann Gefahr-dun gen durch Staub verringern.

Verwendung und Behandlung des Elektro werkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektro werkzeugten arbeiten Sie better und sicherer im angegebenen Leits tungs bereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stellungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek-tro werkzeuges.

• Bewahren Sie unbenutzte Elek tro -werkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

• Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funkti oieren und nicht klemmen, ob Teile gebrochen oder so beschä digit sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit scharfen Schneidkanten verklem men sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszu-führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6 - Gerätespezifische Sicherheitshinweise

• Halten Sie das Gerät an den iso - lierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitun - gen oder das eigene Netzkabel treffen kann. Der Kontakt der Schrau - be mit einer spannungsführen den Leitung kann auch metallene Geräte - teile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Augen- und Gehörschutz anlagen.
• Bevor Sie in eine Wand schrauben, prufen Sie ggf. mit einem Leitungs-sucher, dass Sie nicht auf Strom, Gas oder Wasser stöhen.
• Vermeiden Sie, dass der Motor beim Schrauben unter Belastung zum Stillstand kommt.
• Eine Drehzahl wahlen, die eine starke Erwärung der Schraubenspitzen vermeidet.
• Wenn die Anschlussleitung beschädigt wird, muss sie - um Ge fahrduungen zu ver mei den - vom Hersteller oder seinem Kun den Dienst vertreter ersetzt werden.

Sicherheitskennzeichnung

Die Symbole auf dem Gehäuse haben folgende Bedeutung:

Nicht in den Hausmull entsor gen!

Wichtig! Gebrauchsans - weisung beachten!

Tragen Sie eine Schutz brille.

Tragen Sie eine Staub -schutz maske

Tragen Sie Gehör schutz.

Gehäuse ist doppeltschutziso liert

Freiwiliges Gutesiegel, geprüfte Sicherheit

CE-Zeichen (Konformität mit eu ropäischen Sicherheits -normen)

7 - Montage und Einstellarheiten

Werkzeugwechsel

Netzsteckerziehen.ZumWechseln der SchraubklingedenTiefenbegrenzer(7) zu ruckdrehendund nach dem Werkzeug -wechselwiederneu einstellen.

8-Betrieb

Einschalten

Schalter (3) drücken. Der Motor lauft in einer niedrigen Drehzahl an. Die Dreh-zahl erhöht sich bei zunehmendem Druck auf den Schalter bis zur voreingestellten Maximal-Drehzahl.

Ausschalten

Schalter loslassen.

Dauerbetrieb einschalten

Schalter (3) drücken, Arretierschalter (2) drücken und alle Schalter loslassen.

Dauerbetrieb ausschalten

Schalter (3) drücken, Arretierschalter (2) entriegelt automatisch. Schalter (3) los -lassen, die Maschine schaltet aus.

ACHTUNG! Die Schrauberspindel bzw. die eingespannte Schraubvorrichtung setzen sich erst bei Druck auf das zu bearbeitende Werkstück in Bewegung und kommt bei Beendi gung des Schraubvorgangs sofort wieder zum Stillstand. Ein Stillstand der Schraubvorrichtung,riotz laufendem Motor ist davon normal solange kein Werkstoffkontakt besteht.

9 - Arbeitsweise

Drehzahlvorwahl

Drehschalter (4) bei Motorstillstand in Rich -tung (+) höhere Dreh zahl oder (-) niedrigere Dreh -zahl drehen. Es konnen so jeweils an Werkstoff

und Schrauben große angepasste Dreh -zahlen voreinge stellt werden. Die richtige Drehzahl sollte durch Probeschrauben ermittelt werden. Sie ist erreicht, wenn sich die Schraube in das Werkstück ein -drehen lasst ohne sich damit übermöBig zu erwärmen.

Rechts-/Linkslauf

Schrauben eindreten: Schalter auf Position R 2 legend.

Schrauben ausdrehen:
Schalter auf Position
L legend. Umschalter

nur bei Motorstillstand betätigten.

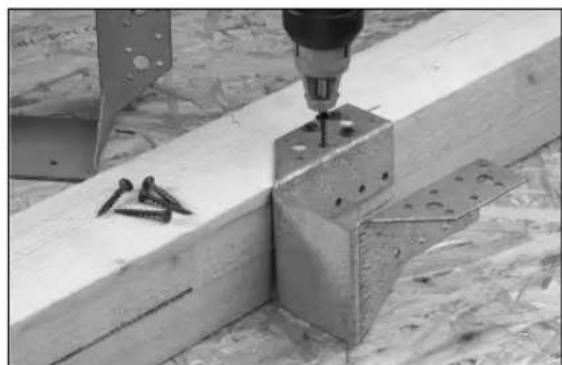

Einstellen des Tiefenbegrenzers/Arbeiten

Zur genauen Einstellung der Schraubtiefe, zur Vermeidung von Beschädi gun ger den zu verschrau ben den Material -ober flächen. Einstell

ring (8) bis zum Anschlag nach vornziehen. Schraub tie fe durch Drehen des Ein stellrings wahlen:

• Drehen zu (+): Schraubtiefe vergroßern
• Drehen zu (-): Schraubtiefe verringern Bei jeder vollen Umdrehungändert sich die Schraubtiefe um 2 mm. Einstellung bis zum Rastpunkt zurückziehen. Die gewünschte Einstellung kann durch Pro beverschraubungen kontrolliert werden. Die Schraube wird über den Magnet bit -halter gehalten. Schrauben spitze fest gegen das zu verschrau ben de Matrial drücken. Den Schraub vor gang starten bis der Tiefenbegrenzer (7) die Material -ober fläche berührt und die Schraub -berspindel automatisch aus kuppelt. Zum Schrauben ausdrehen Umschalter (5) auf Linklauf stellen und den Tiefenbegrenzer (7) von der Material -oberfläche zurückdrehen.

Gurtelhalter

Bei Arbeitsunterbrechungen lasst sich die Maschine mit dem Gurtelhalter (1) im Hosengurtel einhängen.

10 - Wartung und Umweltschutz

Pflege, Wartung, Entsorgung

Vor allen Pflege- und Wartungsarbeiten Netzsteckerziehen.Maschine mit einem

feuchten Tuch reinigen, keine Lösungs - mit tel verwenden, gut abtrocknen. Luftungs schlitze staubfrei halten. Vor jeder Verwen dung Maschine, Kabel und Zubehör auf Universehrheit überprüfen. Reparaturen ggf. von einem Fachmann ausführten las gen. Nicht mehr Funktionst tuchtige Maschi nen gemäß den ortlichen Bestimmungen einer fachgerechten Ent -sorgung zuführen.

ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind ent - sprechend der Richt linie 2012/19/EU für

Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um - welt- undEacherech ten Wiederverwertung zu zu führn.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

11 - Service-Hinweise

• Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• Meister-Geräte sind weltgehend war-tungsfrei, zum Reinigen der Gehäuse ge nügt ein feuchtes Tuch. Zusät zliche Hin wei se entnehmen Sieitte der Betriebs an leitung.

• Meister-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funktion - störung auftreten, so sen den Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
• Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian - spruchs!

WICHTIG! Wir weisen ausdruck -lich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaus tausch nicht unsere Originalteile bzw. von uns freigegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH - Kunden service oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver den Zubehörteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repa ra turen an Meister-Geräten kosten gänstig ausführren.

Elektrische verilgheit

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung

Prohlášeni o konformité s ES

Für das nachstehende Erzeugnis ...

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladu s tumito smurnicemi:

Angewandte harmonisierte Normen:

Aplikovane suvisiace normy:

Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 - D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Unterlagen.
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Authorized person for storing the technical documentation
NL-Bewaring van de technische documenten
PL - Przechowywanie dokumentaci technicznej
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

2015/2016

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Meister Werkzeuge GmbH unzu möglich und strafbar.

Das gilt insbesondere für Vervielfaltigungen,

Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronisch Systemen.
