Technische Merkmale	Akku-Schrauber Meister Craft BAS 36 LIO, Spannung 36V, maximales Drehmoment 30 Nm, Leerlaufdrehzahl 0-400/0-1400 U/min, Bohrfutter 1-13 mm.
Anwendung	Ideal zum Schrauben und Abschrauben in verschiedenen Materialien wie Holz, Metall und Kunststoff.
Wartung und Reparatur	Regelmäßig den Zustand der Batterie und des Zubehörs überprüfen, das Bohrfutter reinigen und bewegliche Teile bei Bedarf schmieren.
Sicherheit	Schutzbrille tragen, Kontakt mit Wasser vermeiden, die empfohlene Drehmomentkapazität nicht überschreiten.
Allgemeine Informationen	Leichtes Gewicht für einfache Handhabung, ergonomisches Design, 2 Jahre Garantie, Zubehör inklusive: Ladegerät und Batterie.

Häufig gestellte Fragen - BAS 36 LIO Meister Craft

Wie lade ich den Akku der Meister Craft BAS 36 LIO?

Um den Akku zu laden, setzen Sie ihn in das mitgelieferte Ladegerät ein und schließen Sie das Ladegerät an eine Steckdose an. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist.

Wie hoch ist die maximale Schraubkapazität der Meister Craft BAS 36 LIO?

Die Meister Craft BAS 36 LIO kann Schrauben bis zu einem Durchmesser von 10 mm in Holz und bis zu 6 mm in Metall eindrehen.

Wie stelle ich das Drehmoment der Meister Craft BAS 36 LIO ein?

Das Drehmoment kann mit dem Einstellrad am Gehäuse des Schraubers eingestellt werden. Drehen Sie das Rad, um die gewünschte Drehmomentstufe entsprechend dem zu verschraubenden Material auszuwählen.

Was tun, wenn der Schrauber nicht funktioniert?

Überprüfen Sie zunächst, ob der Akku richtig geladen ist. Wenn der Akku geladen ist und der Schrauber immer noch nicht funktioniert, versuchen Sie, das Gerät zurückzusetzen, indem Sie den Akku herausnehmen und wieder einsetzen.

Wie wechselt man die Bits der Meister Craft BAS 36 LIO?

Um die Bits zu wechseln, ziehen Sie am Bohrfutter, um es zu entriegeln, entfernen Sie den alten Bit und setzen Sie den neuen Bit ein. Lassen Sie das Bohrfutter los, um es zu verriegeln.

Ist die Meister Craft BAS 36 LIO für den professionellen Einsatz geeignet?

Die Meister Craft BAS 36 LIO ist hauptsächlich für den häuslichen und leichten Gebrauch konzipiert. Für intensiven professionellen Einsatz ist es möglicherweise besser, ein robusteres Modell zu wählen.

Wie reinige ich meinen Meister Craft BAS 36 LIO Schrauber?

Verwenden Sie ein trockenes Tuch, um das Gehäuse des Schraubers zu reinigen. Vermeiden Sie aggressive Chemikalien. Tauchen Sie den Schrauber nicht in Wasser.

Welche Garantie wird mit der Meister Craft BAS 36 LIO angeboten?

Die Meister Craft BAS 36 LIO wird in der Regel mit einer 2-jährigen Garantie geliefert. Bewahren Sie Ihren Kaufbeleg für eventuelle Reklamationen auf.

Wo kann ich Ersatzteile für die Meister Craft BAS 36 LIO kaufen?

Ersatzteile können bei autorisierten Händlern oder direkt auf der Website des Herstellers gekauft werden.

BEDIENUNGSANLEITUNG BAS 36 LIO Meister Craft

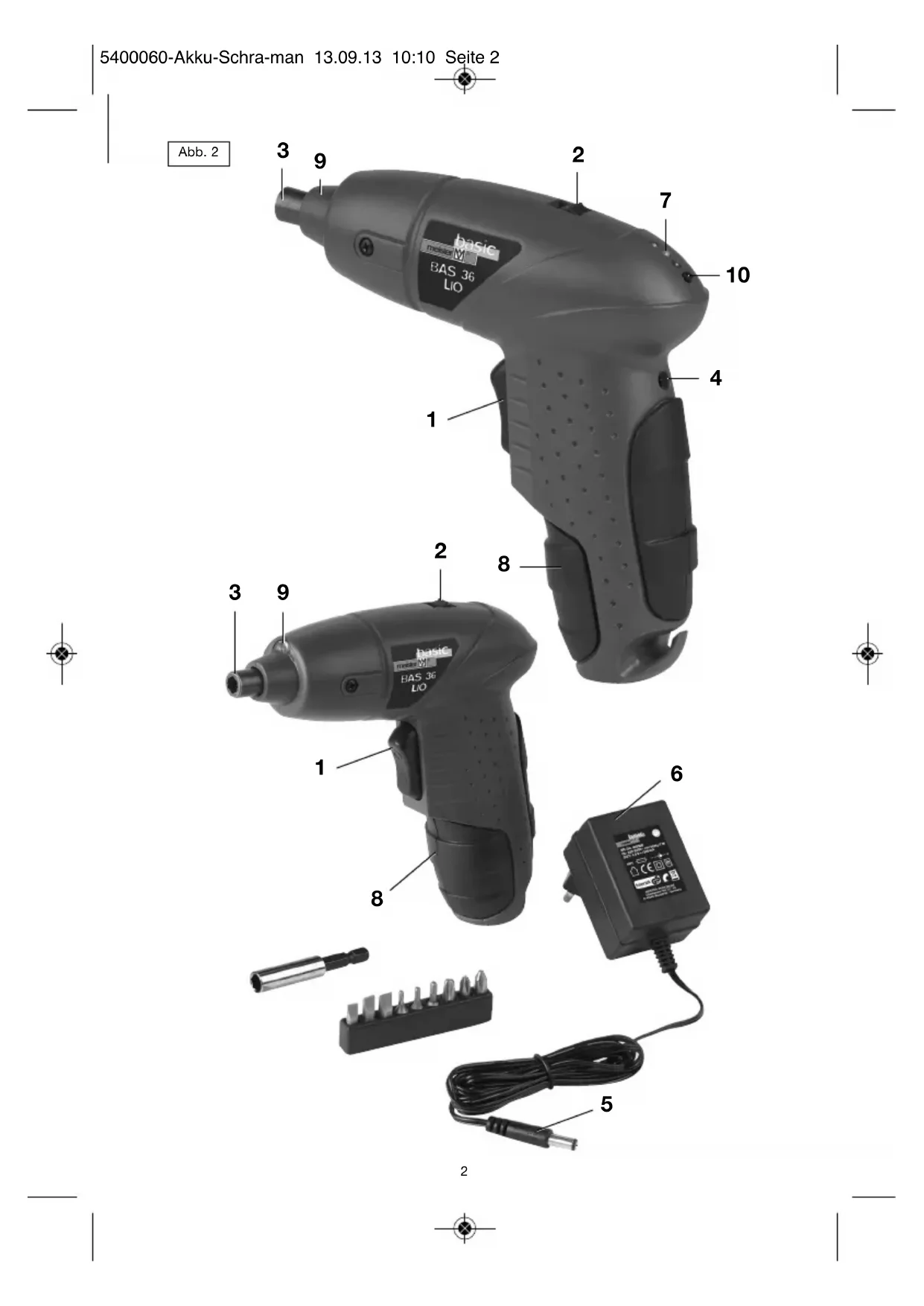

Abb. 2 5400060-Akku-Schra-man 13.09.13 10:10 Seite 23 Abb. 3 Abb. 4

5400060-Akku-Schra-man 13.09.13 10:10 Seite 34 Technische Daten Motor 3,6 V ---

Akku 3,6 V/1000 mAh Drehzahl

/300 mA Ladezeit 3–5 h Benennung der Bauteile 1 Ein-Aus/Rechts-Linkslauf 2 Lichtschalter 3 Bit-Aufnahme 4 Ladebuchse 5 Ladestecker 6 Ladegerät 7 LED-Ladeanzeige 8 Schrauber-Griff 9 LED-Arbeitslicht 10 Drucktaster Lärmemission/Vibration Lärmemission

: 80 dB(A). Messunsicherheit:

Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 60745-2-2:2010. Der angegebene Schwingungs emis sions wert wurde nach einem genormten Prüf verfahren gemessen und kann zum Ver gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Betriebsanleitung & Sicher heits hinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

5400060-Akku-Schra-man 13.09.13 10:10 Seite 45 Der angegebene Schwingungs emissions wert kann auch zu einer einleitenden Ein schätzung der Beeinträchtigung ver wen det werden. ACHTUNG! Der Schwingungs emissionswert kann sich wäh rend der Benutzung des Elektro werk zeugs vom Angabewert unterschei den, abhängig von der Art und Weise wie das Werkzeug verwendet wird. Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden. Hierbei erfolgt die Einschät zung der Be ein trächtigung unter Be rücksichtigung der tatsächlichen Nut - zungsbedingungen. (Dabei sind alle Anteile des Betriebs zyklus zu berück sichtigen, d.h. auch Zei ten, in welchen das Werkzeug abgeschal tet ist und solche, in welchen es zwar ein geschal tet ist, aber ohne Belastung läuft.) Einsatzbereich Bohren in Holz und Metall, Schrauben. Verwenden Sie Maschine, Ladegerät und Zubehör (Herstellerangaben be ach ten!) nur für deren bestimmungsgemäßen Ein satzbereich! Alle anderen Anwendungen werden ausdrücklich ausgeschlossen. Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sen sori schen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf sichtigt oder erhielten von ihr Anweisun gen, wie das Gerät zu benutzen ist. Kinder sollten beauf - sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Allgemeine Sicherheits hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si cher heitshinweise und Anwei sun gen. Versäumnisse bei der Einhal tung der Sicherheitshinweise und An weisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen dete Begriff „Elektrowerkzeug“ bezieht sich auf netz betrie bene Elektrowerk zeu ge (mit Netzkabel) und auf akkubetrie be ne Elektrowerkzeuge (ohne Netz ka bel). 1 Arbeitsplatzsicherheit a Halten Sie Ihren Arbeitsbereich sau ber und gut beleuchtet. Unordnung und unbe leuchtete Arbeitsbereiche können zu Un fällen führen. b Arbeiten Sie mit dem Gerät nicht in ex plo sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro werkzeuge er zeu gen Funken, die den Staub oder die Dämpfe ent zünden kön nen. c Halten Sie Kinder und andere Per sonen während der Benutzung des Elektro werk zeugs fern. Bei Ab len kung können Sie die Kontrolle über das Gerät verlieren. 2 Elektrische Sicherheit a Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise ver än dert werden. Verwenden Sie keine Adapterstecker ge meinsam mit schutzgeer de ten Geräten. Unverän derte Stecker und passende Steckdo sen verringern das Risiko eines elek trischen Schlages. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 56 b Vermeiden Sie Körperkontakt mit geer de ten Oberflächen wie Rohren, Hei zungen, Herden oder Kühlschrän ken. Es besteht ein erhöhtes Risiko durch elek tri schen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen und Näs se fern. Das Eindringen von Was ser in ein Elektrogerät erhöht das Risiko eines elek trischen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, auf zuhängen oder um den Stecker aus der Steckdose zu ziehen. Hal ten Sie das Kabel fern von Hitze, Öl, scharfen Kanten und sich be we genden Gerä teteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elek trischen Schlages. e Wenn Sie mit einem Elektrowerk zeug im Freien arbeiten, verwenden Sie nur Ver - längerungskabel, die auch für den Außen bereich zuge lassen sind. Die Anwendung eines für den Außenbereich geeigneten Ver länge rungskabels verringert das Risiko ein es elektrischen Schlages. f Wenn der Betrieb des Elektro werk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie ei nen Fehlerstromschutz schalter. Der Einsatz eines Fehlerstromschutz schal ters vermindert das Risiko eines elek trischen Schlages. 3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie da rauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektro werk zeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko hol oder Medikamen ten ste hen. Ein Moment der Unacht - sam keit beim Ge brauch des Gerätes kann zu ernst haf ten Verletzungen führen. b Tragen Sie persönliche Schutzaus rüs tung und immer eine Schutz brille. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutschfeste Sicherheits schuhe, Schutz helm oder Gehörschutz je nach Art und Einsatz des Elektrowerk zeuges ver rin gert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsichtigte lnbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Ge rät einschalten. Ein Werkzeug oder ein Schlüs sel in einem sich dre henden Ge räte teil kann zu Verletzun gen führen. e Vermeiden Sie abnormale Körper hal tung. Sorgen Sie für einen siche ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwar te ten Situationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tra gen Sie keine weite Kleidung oder Schmuck. Hal ten Sie Haare, Kleidung und Hand schuhe fern von sich be we genden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön nen von sich bewegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auffang ein rich tun gen montiert werden kön nen, verge wissern Sie sich, dass diese ange schlos sen sind und rich tig ver wendet werden. Das Ver wen den dieser Einrichtungen ver ringert Gefährdungen durch Staub. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 67 4 Verwendung und Behandlung des Elektrowerkzeuges a Überlasten Sie das Gerät nicht. Ver wenden Sie für Ihre Arbeit das dafür be stimmte Elektrowerkzeug. Mit dem pas sen den Elek trowerkzeug arbeiten Sie besser und sicher er im angege be nen Leistungs be reich. b Benutzen Sie kein Elektrowerkzeug, des sen Schalter defekt ist. Ein Elek tro werk zeug, das sich nicht mehr ein- oder aus schalten lässt, ist gefährlich und muss re pa riert werden. c Ziehen Sie den Stecker aus der Steck dose, bevor Sie Geräteein stellungen vor nehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts maß nahme verhindert den unbeab sich tigten Start des Geräts. d Bewahren Sie unbenutzte Elektro werk zeuge außerhalb der Reich weite von Kin dern auf. Lassen Sie keine Personen das Gerät benutzen, die mit diesem nicht ver traut sind oder diese Anwei sun gen nicht gelesen haben. Elektro werkzeuge sind ge fährlich, wenn sie von uner fah renen Per so nen benutzt werden. e Pflegen Sie das Gerät mit Sorgfalt. Kon trollieren Sie, ob sich bewegen de Geräte teile einwandfrei funktio nieren und nicht klem men, ob Teile gebrochen oder so be schä digt sind, dass die Funktion des Ge rätes be einträchtigt ist. Lassen Sie beschä dig te Teile vor dem Einsatz des Ge rätes re pa rie ren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro - werkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerk zeuge mit scharfen Schneidkanten ver klem men sich selten und sind leichter zu führen. g Verwenden Sie Elektrowerkzeug, Zube hör, Einsatzwerkzeuge usw. entspre chend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vor ge schrie ben ist. Be - rücksichtigen Sie dabei die Arbeits bedingungen und die auszu füh ren de Tätigkeit. Der Gebrauch von Elek tro werkzeugen für andere als die vor ge sehen en Anwendungen kann zu gefähr - lichen Situationen führen. 5 Verwendung und Behandlung des Akkuwerkzeugs a Laden Sie die Akkus nur in Ladege rä ten auf, die vom Hersteller em p fohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeig net ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b Verwenden Sie nur die dafür vor ge sehenen Akkus in den Elektrowerk zeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen stän den, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukon takten kann Ver brennungen oder Feu er zur Folge haben. d Bei falscher Anwendung kann Flüssig keit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austreten de Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 78 6 Allgemeine Sicherheitshinweise für Akkuschrauber Service a Lassen Sie Ihr Gerät nur von qua lifizier tem Fachpersonal und nur mit Original-Ersatz teilen repa rieren. Damit wird sicher gestellt, dass die Sicherheit des Geräts er halten bleibt. 7 Spezielle Sicherheitshinweise für Akkuschrauber a Halten Sie das Gerät nur an den iso lierten Griffflächen, wenn Sie Ar beiten ausführen, bei denen das Ein satzwerkzeug verborgene Strom leitungen oder das eigene Netz ka bel treffen kann. Der Kontakt mit einer spannungsführenden Lei tung kann auch metallene Geräteteile unter Spannung setzen und zu einem elek trischen Schlag führen. 8 Sicherheitshinweise für Akku/Lade ge räte a Halten Sie das Ladegerät von Re gen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schla ges. b Laden Sie die Akkus nur in Lade geräten auf, die vom Hersteller em pfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwen det wird. c Laden Sie keine Fremd-Akkus. Das La degerät ist nur zum Laden des mit ge lieferten Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten be steht Brand- und Explosionsgefahr. d Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. e Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Be nutzen Sie das Ladegerät nicht, so fern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhö hen das Risiko eines elektrischen Schla ges. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. g Bei falscher Anwendung kann Flüs sigkeit aus dem Akku austreten. Ver meiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser ab spülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu sätz lich ärztliche Hilfe in Anspruch. Aus tretende Akkuflüssigkeit kann zu Haut reizungen oder Verbrennungen führen. h Öffnen Sie den Akku nicht. Es be steht die Gefahr eines Kurzschlusses. i Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen einstrahlung, und Feuer. Es besteht Explosionsgefahr. j Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. k Bei Beschädigung und unsach ge mä ßem Gebrauch des Akkus kön nen Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Be schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 89 Gerätespezifische Sicherheitshinweise ACHTUNG! das Gerät besitzt eine LED der Laserklasse 1 als Arbeitsplatzbeleuchtung. Schauen Sie nicht direkt in den Laser, da dies Schädigungen der Augen zur Folge haben kann.

• Verwenden Sie Maschine, Zubehör und Ladegerät nur für den jeweiligen bestimmungsgemäßen Einsatzbe reich!

• Bevor Sie den Bohrschrauber aus der Hand legen, achten Sie auf den Still stand aller beweglichen Teile.

• Häufiges Blockieren beim Schrauben oder Bohren vermeiden.

• Das Ladegerät nur an 230V Wechsel strom anschließen.

• Bohrschrauberakku nur mit dem zu ge hörigen Ladegerät laden.

• Ladegerät und Bohrschrauber vor Feuchtigkeit schützen. Nie in Wasser tauchen!

• Ladegerät nicht im Freien verwenden.

• Um die Akkus vor Schaden zu be wah ren, sollten sie keinen Temperaturen von über 50 °C ausgesetzt werden. ACHTUNG! Die Kontakte an Akku und Ladegerät nicht kurz schlie ßen!

• Beim Laden auf richtige Polung „+/–“ achten.

• Akku nicht in offene Flammen werfen.

• Die Anschlussleitung kann nicht er setzt werden. Bei Beschädigung ist das Gerät fachgerecht zu entsorgen. Lithium-Ionen-Akku-Technik Dieser neuartige Akku besitzt gegenüber herkömmlichen Ni-Cd-Akkus entscheidende Vorteile:

• Kein Memory-Effekt, d.h. der Akku kann unab ängig vom Ladezustand ohne Kapazitätsverlust jeder- zeit vor oder nach dem Einsatz nachge laden werden.

• Extrem geringe Selbstentladung, daher auch nach längerer Lagerung einsatzbereit.

• Lange Lebensdauer Laden (Abb. 3) ACHTUNG! Das Ladegerät ist auf den im Gerät installierten Li-ion-Akku abgestimmt! Daher nur das mitgelieferte Ladegerät verwen den. ACHTUNG! Das Ladegerät erhitzt sich wäh rend des Ladevorgangs! Das Ladegerät daher nicht auf leicht entflammbaren Materialien (Papier, Textilien, usw.) oder in explosionsge - fähr deter Umgebung verwenden. Der Akku-Schraubendreher ist werksseitig nicht voll geladen. Das Gerät vor dem ers ten Gebrauch vier Stunden aufladen. Dazu den Ladestecker (5) in die Ladebuchse (4) stecken und das Ladegerät (6) an einer 230V-Stromquelle anschließen. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 910 ACHTUNG! Die maximale Ladezeit von fünf Stunden darf nicht überschritten werden – Überhitzungsgefahr! Ladekontrolle (Abb. 4) Durch Betätigung des Drucktasters (10) kann an der LED-Ladeanzeige (17) der Ladezustand des Akkus überprüft werden. LED ROT+GELB+GRÜN leuchtet: Akku vollgeladen LED ROT+GELB leuchtet: Akku halb voll LED ROT leuchtet: Akku leer Empfehlung: Ladegerät an einer Zeit schalt uhr anschließen! Betrieb Schraubereinsatz mit 50 mm Länge und mehr bis zum Anschlag in die Bit-Auf- nahme (3) ein setzen. Bei nor malen 1"-Schraubeinsätzen (Bits) (a) sowie bei Steck - schlüsseleinsätzen einen zu sätzlichen Bithalter (b) ver wenden (Abb. 2). Vor Einschalten des Gerätes den Schraubereinsatz auf die Schraube drücken und das Gerät je nach gewünschter Drehrichtung am Schal ter (1) einschalten. Zum Aus schalten den Schalter loslassen. Handbetrieb Im ausgeschalteten Zustand wird die An triebs welle automatisch blockiert. Fest sit zen de Schrauben lassen sich dadurch im Hand betrieb drehen. LED-Arbeitslicht Das Arbeitslicht ermöglicht das Arbeiten bei schwachem Umgebungslicht z. B. in Schränken. Es kann bei Bedarf mit dem Schiebeschalter (2) zuge schaltet werden. Wartung Das Gehäuse nur mit einem feuchten Tuch reinigen – keine Lösungsmittel verwenden! Anschließend gut abtrock nen. Zur Kapazitätserhaltung empfehlen wir, den Akku alle zwei Monate ganz zu entladen und wieder aufzuladen. Nur volle Akkus lagern, daher von Zeit zu Zeit nachladen. Der Aufbewah - rungsort muss trocken und frostsicher sein, die Umgebungstempe ratur darf 40 °C nicht übersteigen. ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind entsprechend der Richt -linie 2002/96 EC für Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder verwer tung zu zu führen. Bitte führen Sie nicht mehr brauchba re Elektrogeräte einer örtlichen Sam mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sam meln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ih rer Gemeinde ver wal tung. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1011 ACHTUNG! Bei batterie- oder akkubetriebenen Elektrogeräten sind die Batterien oder Akkus zu ent nehmen und entsprechend der gelten den Batterieverordnung getrennt zu entsorgen. Batterien und Akkus niemals in den Hausmüll geben! Bitte führen Sie nicht mehr brauchba re Batterien und Akkus den dafür vorgesehenen Behältern örtlicher Sammelstellen oder des batteriever treibenden Handels zu. Service-Hinweise

• Bewahren Sie die Maschine, Bedie nungs an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• Meisterbasic-Geräte sind weitgehend war tung s frei, zum Reinigen der Ge häu se ge nügt ein feuchtes Tuch. Zusätz liche Hin wei se ent nehmen Sie bitte der Bedie nungs an leitung.

• Meisterbasic-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk - tions störung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt um gehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie-Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen. WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean spruchs! WICHTIG! Wir weisen ausdrück lich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorge rufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei ge gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH-Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even tuelle Repa ra turen an Meisterbasic-Geräten kosten günstig ausführen. 5400060-Akku-Schra-man 13.09.13 10:10 Seite 1112 Technické údaje Motor 3,6 V ---
