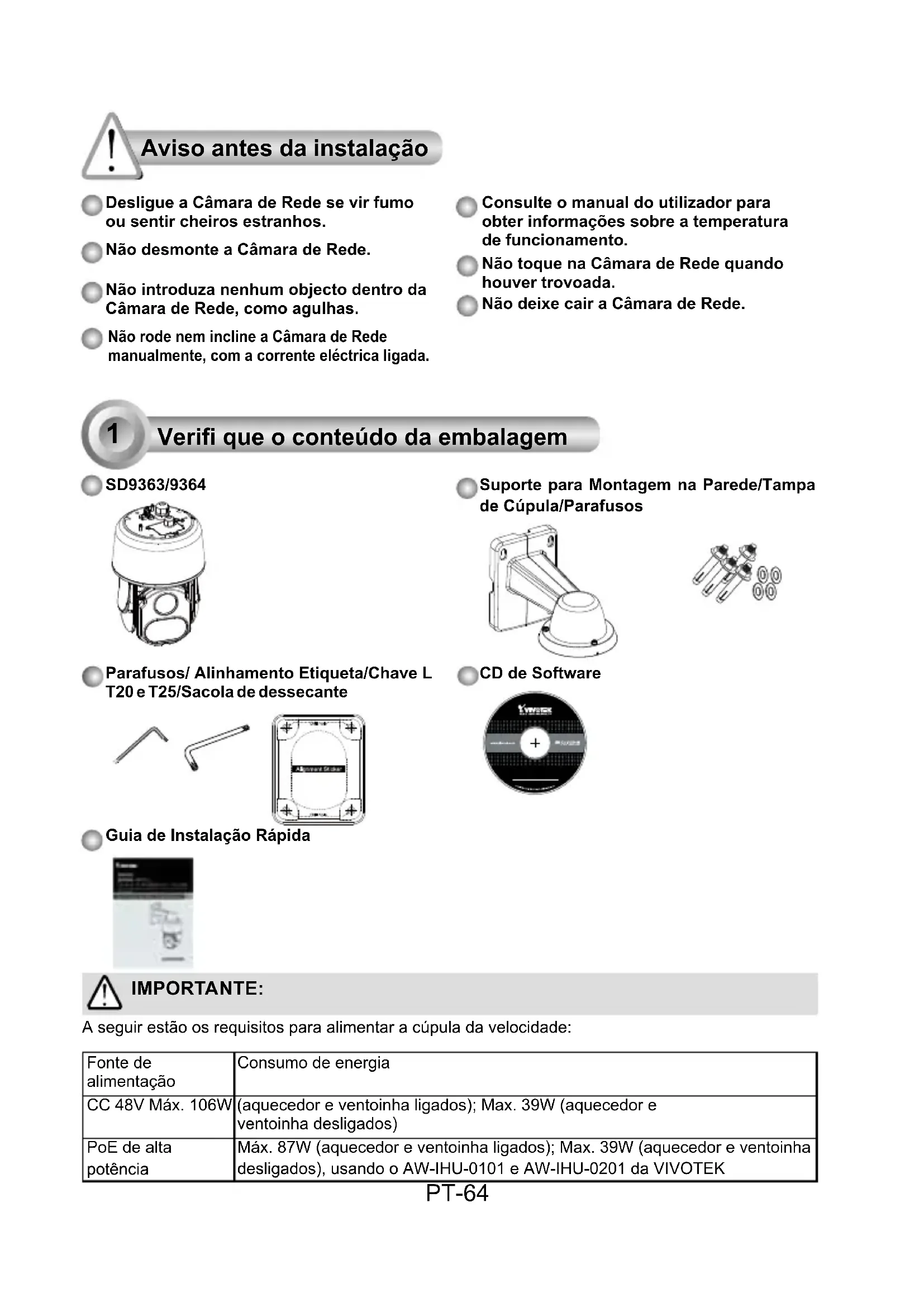

CD de Software Guia de Instalação Rápida Parafusos/ Alinhamento Etiqueta/Chave L T20 e T25/Sacola de dessecante IMPORTANTE: A seguir estão os requisitos para alimentar a cúpula da velocidade: Fonte de alimentação Consumo de energia CC 48V Máx. 106W (aquecedor e ventoinha ligados); Max. 39W (aquecedor e ventoinha desligados) PoE de alta potência Máx. 87W (aquecedor e ventoinha ligados); Max. 39W (aquecedor e ventoinha desligados), usando o AW-IHU-0101 e AW-IHU-0201 da VIVOTEKPT-65 Português Descrição física

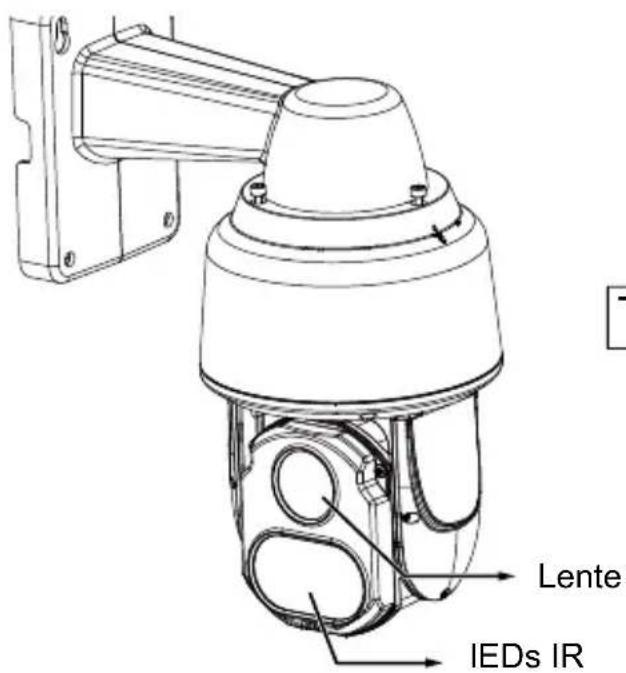

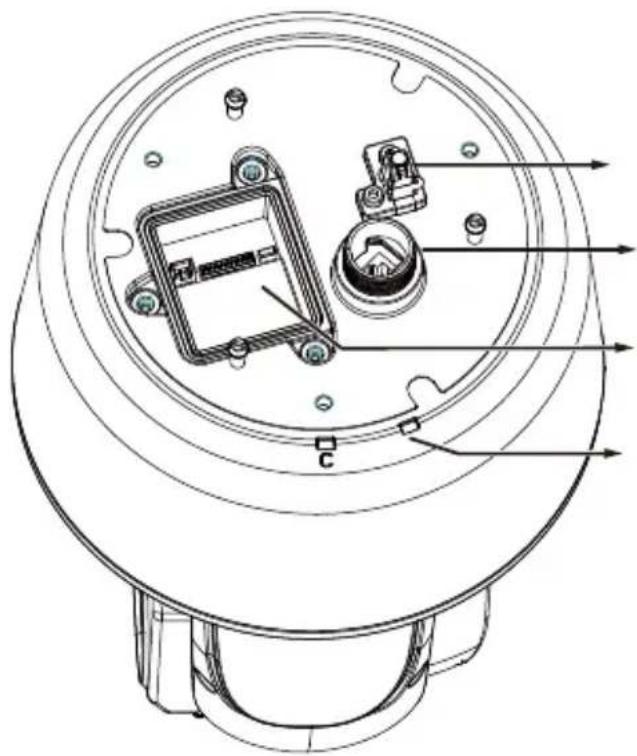

Vista Externa Vista do topo Lente Conector LAN lEDs IR Leitor de cartão SD Gancho do o de segurança Conector de combinação de E/S Marcas de alinhamento

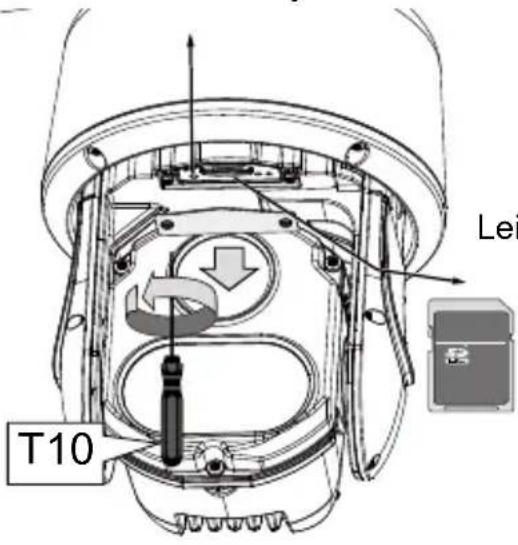

T10 Botão de RajustePT-66 Instalação de Hardware

1. Anote o endereço MAC da câmera para consulta posterior.

2. A câmera pesa 3kg. Selecione um local rme para montagem para evitar a vibração

da câmera. Cole a etiqueta de alinhamento à parede.

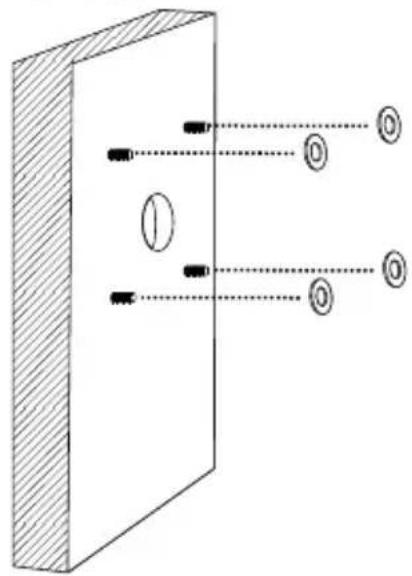

3. Perfure 4 buracos de referência (9,5 mm de diâmetro e 4 cm de profundidade) na

parede, e em seguida martele as buchas de rosca. Note que você deve martelar as buchas com porcas sextavadas nelas de modo que os pinos de rosca não se deformem! Se quiser, perfure um outro buraco para rotear os cabos.

4. Retire as porcas sextavadas, as arruelas e deixe uma arruela em cada um dos polos

da rosca. 0002D10766AD SDXXXXPT-67 Português LAN I/O combo

5. Conecte a alimentação ou os os de E/S e use tas de espuma ou espuma de

vedação para garantir que a conexão secundária esteja impermeável.

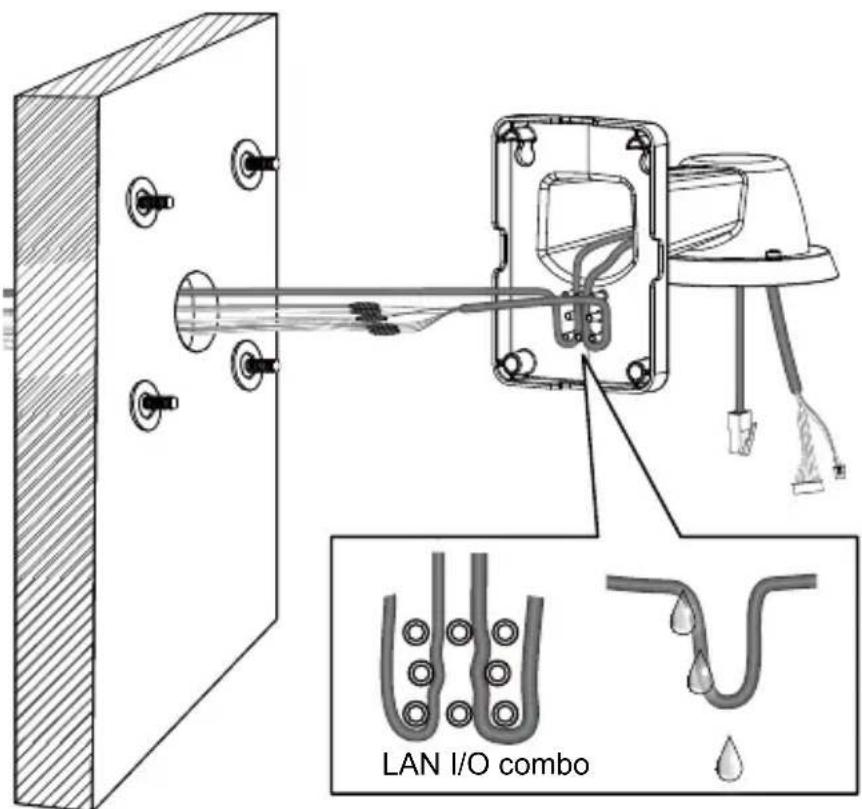

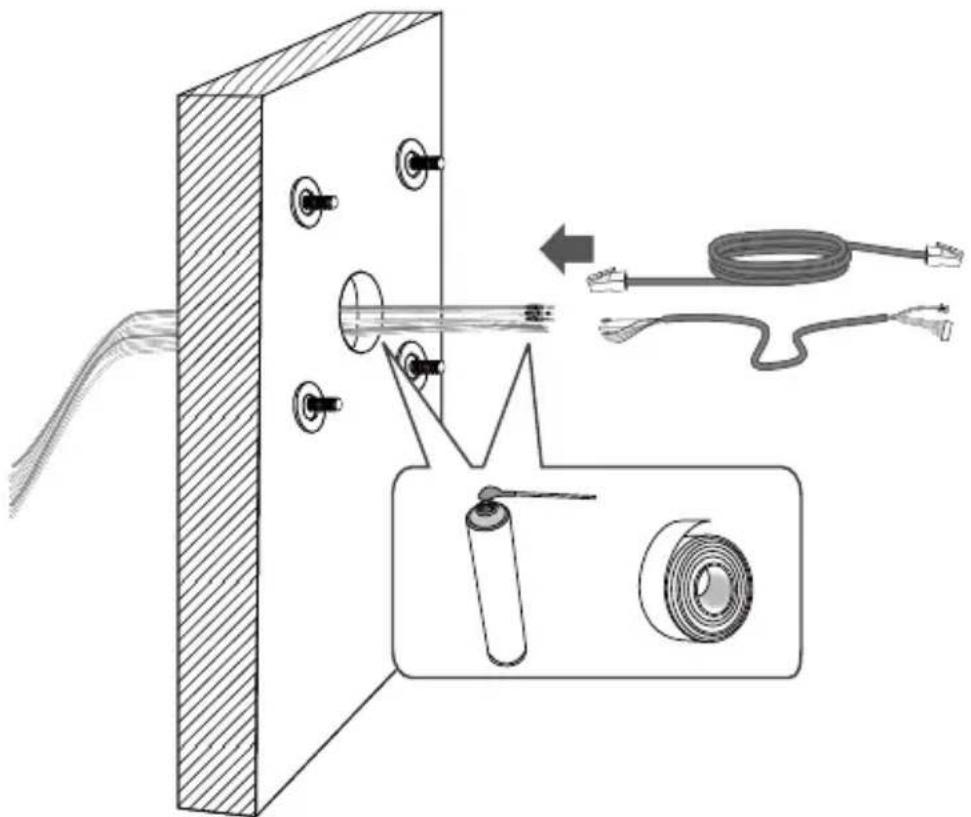

6. Direcione a combinação de E/S e os cabos de Ethernet ao longo dos polos da guia

8. Remova o prensa-cabo da porta LAN. Se o usuário

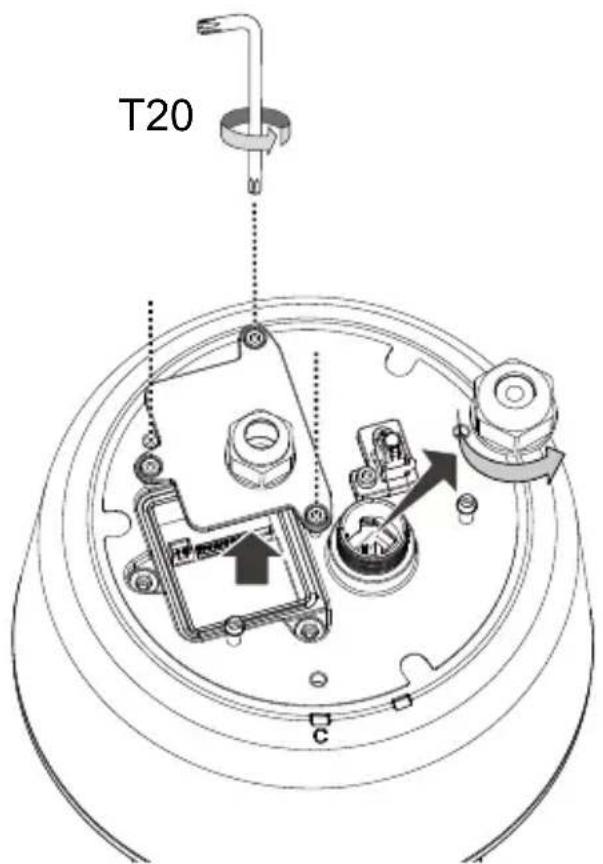

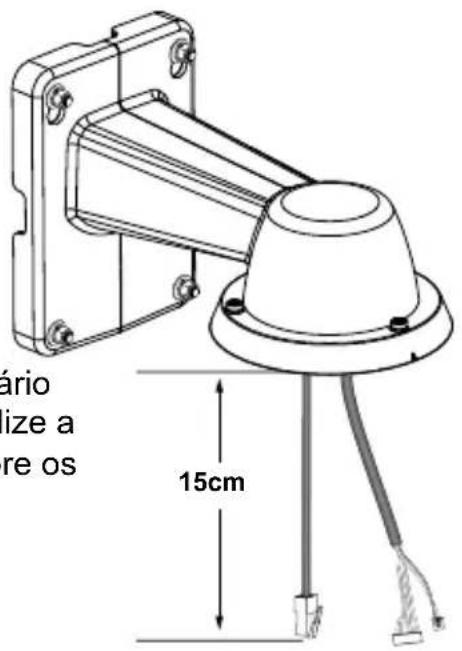

preferir os de E/S ou o alimentação de 48V, utilize a chave L T20 para remover a tampa superior sobre os conectores de E/S. T20 O comprimento do cabo de suspensão sobre o exterior do suporte deve ser de 15 cm.PT-69 Português

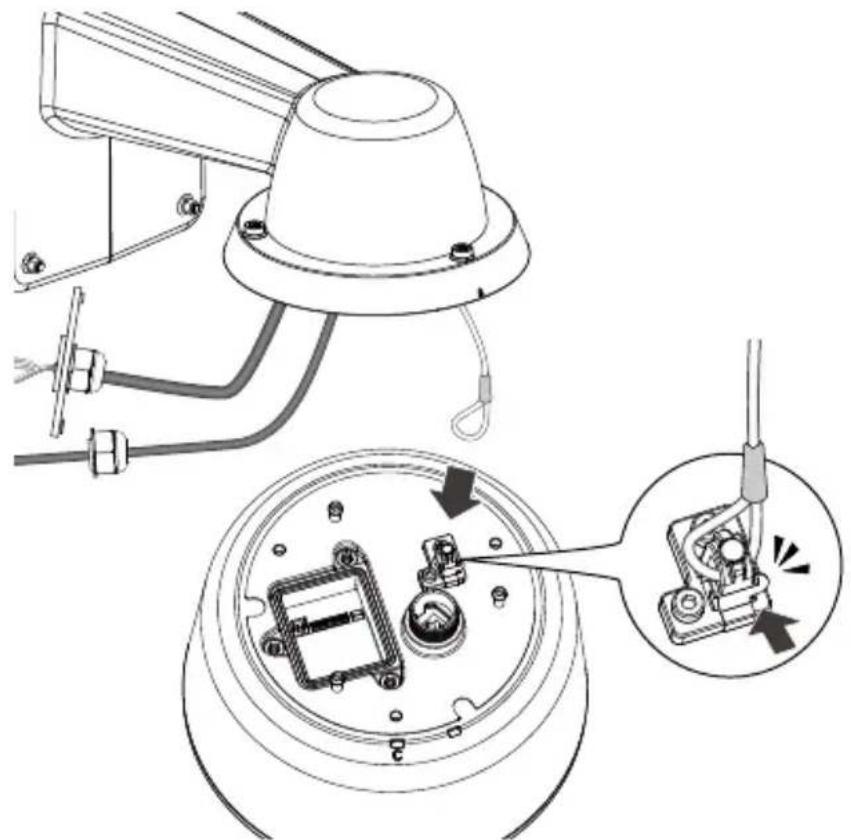

9. Ligue o o de segurança entre o suporte e a câmera.

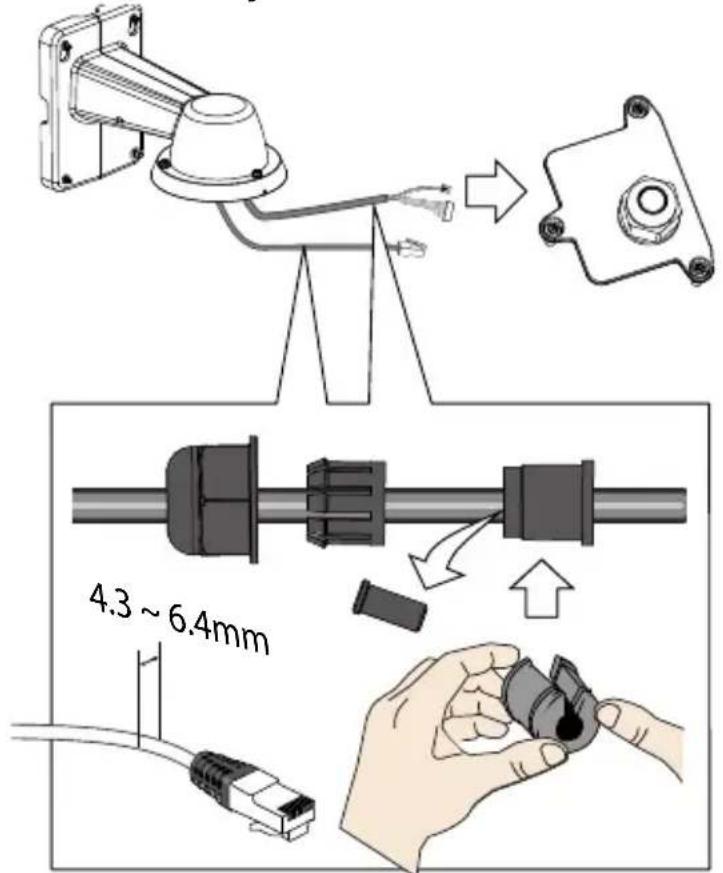

10. Instale os componentes da prensa-cabo à prova d’água para os cabos Ethernet e

de combinação de E/S. O revestimento externo do cabo de combinação está nivelado com o orifício de cabeamento.PT-70

11. Conecte os cabeçotes o de E/S à câmera e, em seguida, prenda a tampa supe-

NOTA: Para desconectar um cabo LAN, afrouxe o prensa-cabo e puxe o cabo contra a parede do soquete para o lado da aba de travamento. IMPORTANTE: Certique-se de que todas as prensa-cabos à prova d'água foram instaladas corretamente. Vazamento de água pode causar danos irreparáveis à câmera.PT-71 Português

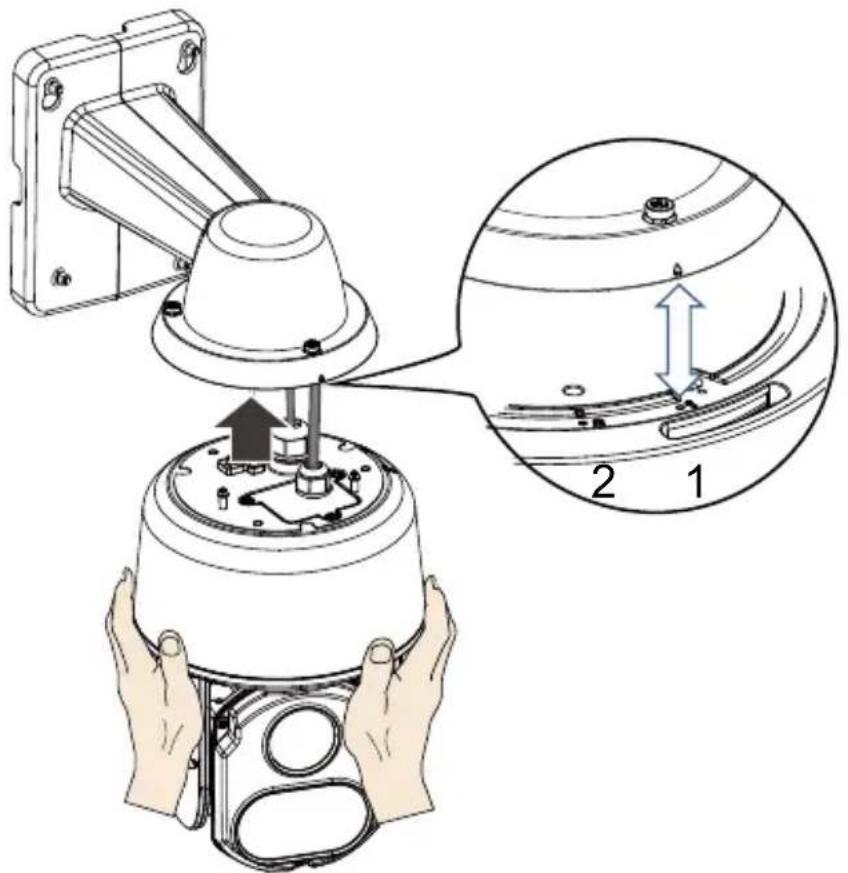

13. Instale a câmera no suporte alinhando a marca de pulseira com a marcação # 1

14. Rode o câmera. A câmera deve ser travada no local.

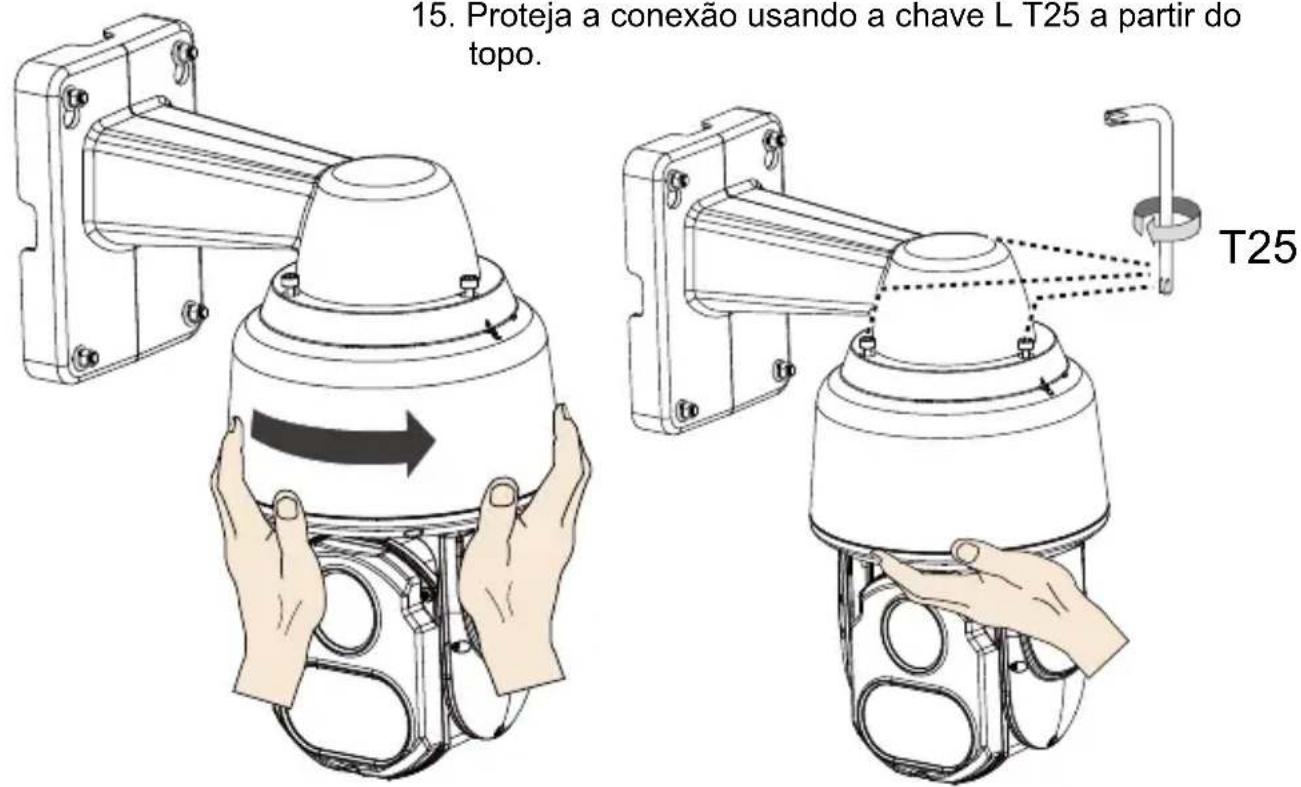

15. Proteja a conexão usando a chave L T25 a partir do

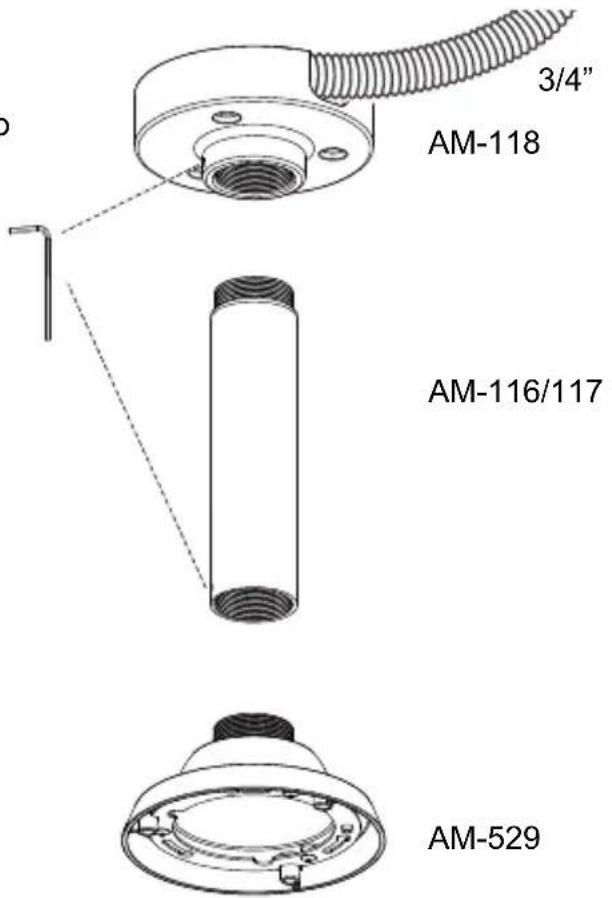

topo. T25PT-72 AM-118 AM-116/117 3/4” AM-529 A câmera também pode ser montada através de um suporte para montagem pendente como mostrado abaixo. O resto do procedimento de instalação é o mes- mo como descrito acima. Suporte para montagem pendente IMPORTANTE: Esses dispositivos (LED IR) emitem luz infravermelha altamente concentrada, cujo ângulo de visualização (alcance) varia levemente dependendo do modo de operação. Para evitar riscos de ferimento ocular, não olhe diretamente para os LEDs em uma distânia próxima e lembre-se de usar a câmera de visão em tempo real para vericar se a iluminação IR está ativa.IT-73 Italiano Avvertenza prima dell’installazione Consultare il manuale dell’utente per le temperature di esercizio. Spegnere immediatamente la videocamera di rete se questa presenta fumo o un odore insolito. Non toccare la videocamera di rete durante i temporali. Non disassemblare la videocamera di rete. Non far cadere la videocamera di rete. Non inserire alcun oggetto nella videocamera di rete. Non eseguire manualmente pan e tilt della videocamera di rete quando l'alimentazione è accesa. Veri care il contenuto della confezione
