PANDUAN PENGGUNA SD9364EH Vivotek

Peringatan Sebelum Pemasangan

• Segera matikan Network Camera jika keluar asap atau tercium bau yang aneh.
  Jangan membongkar Network Camera.
  Jangan memasukkan benda tajam atau benda berukuran kecil ke dalam Network Camera.
  Jangan memutar dan memiringkan Network secara manual saat daya hidup.

Baca panduan pengguna untuk suhu pengoperasian.
Jangan menyentuh Network Camera saat terjadi badai kilat.
Jangan menjatuhkan Network Camera.

1 Isi Kemasan

SD9363/9364

Panduan Pemasangan Cepat

! PENTING:

Berikut ini persyaratan untuk menghidupkan kubah kecepatan:

Sumber listrik Konsu	msi Daya
DC 48 V Maks. 106	W (pemanas dan kipas menyala); Maks. 39 W (pemanas dan kipas mati)
PoE berdaya tinggi	Maks. 87 W (pemanas dan kipas menyala); Maks. 39 W (pemanas dan kipas mati), menggunakan AW-IHU-0101 & AW-IHU-0201 dari VIVOTEK

2

Deskripsi Komponen

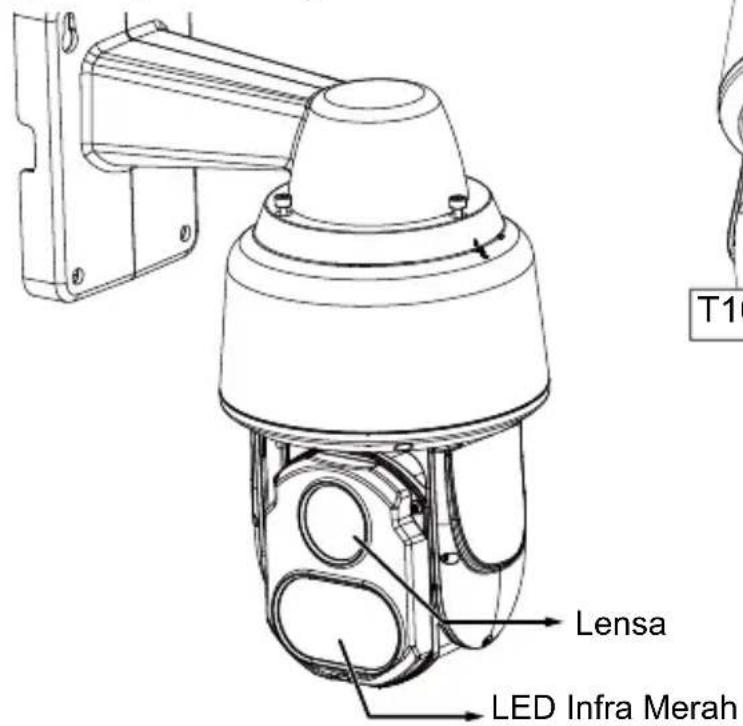

Tampilan Bagian Luar

T10 Lensa LED Infra Merah

Tombol Reset

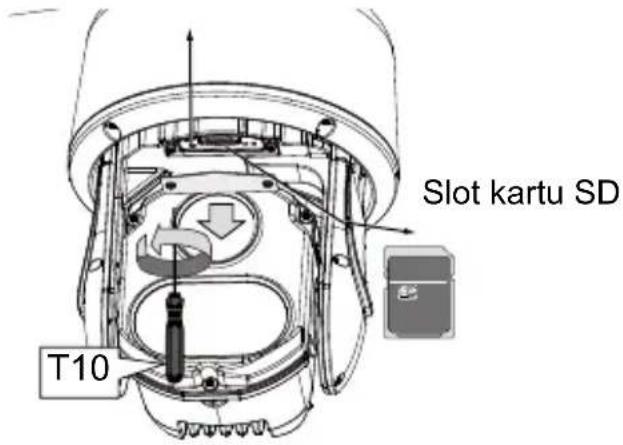

Slot kartu SD T10

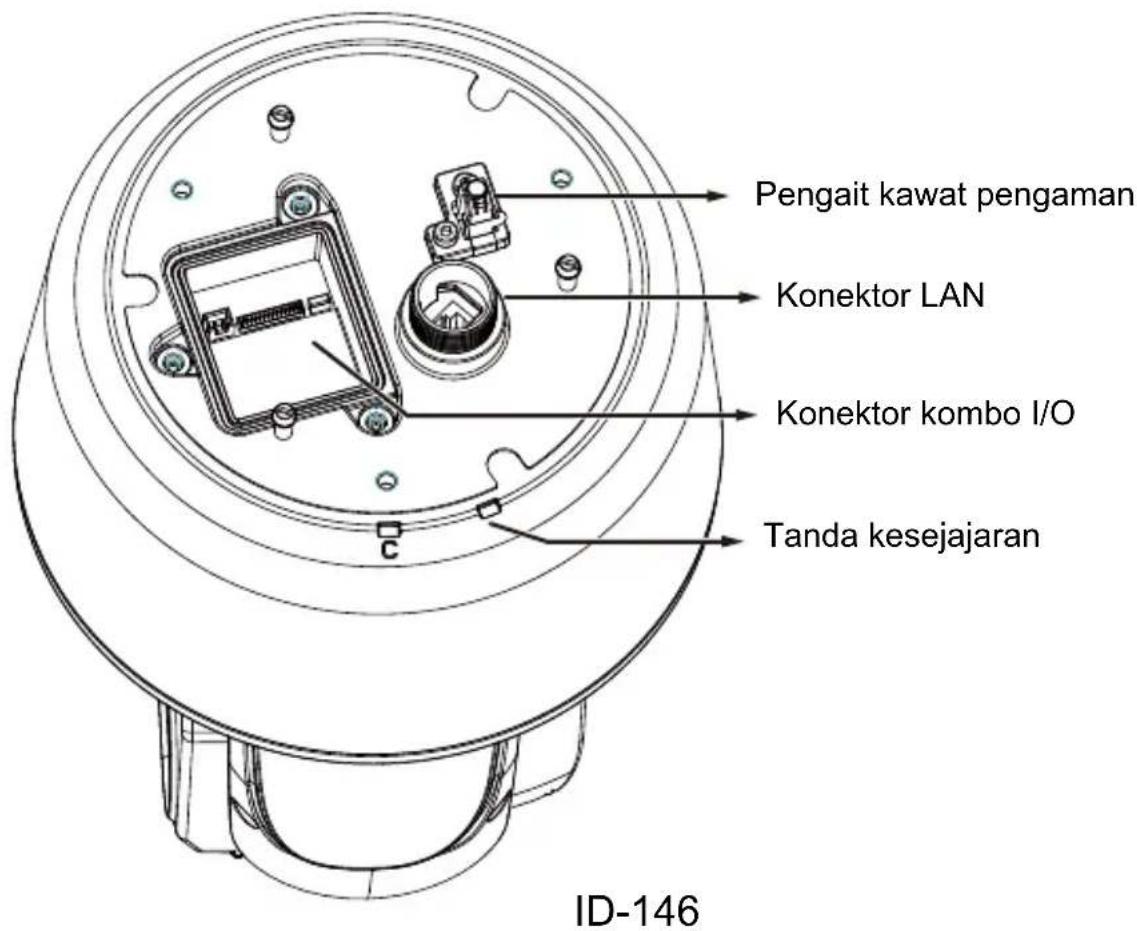

Tampak Atas

Pengait kawat pengaman Konektor LAN Konektor kombo I/O Tanda kesejajaran ID-146

3

Pemasangan Perangkat Keras

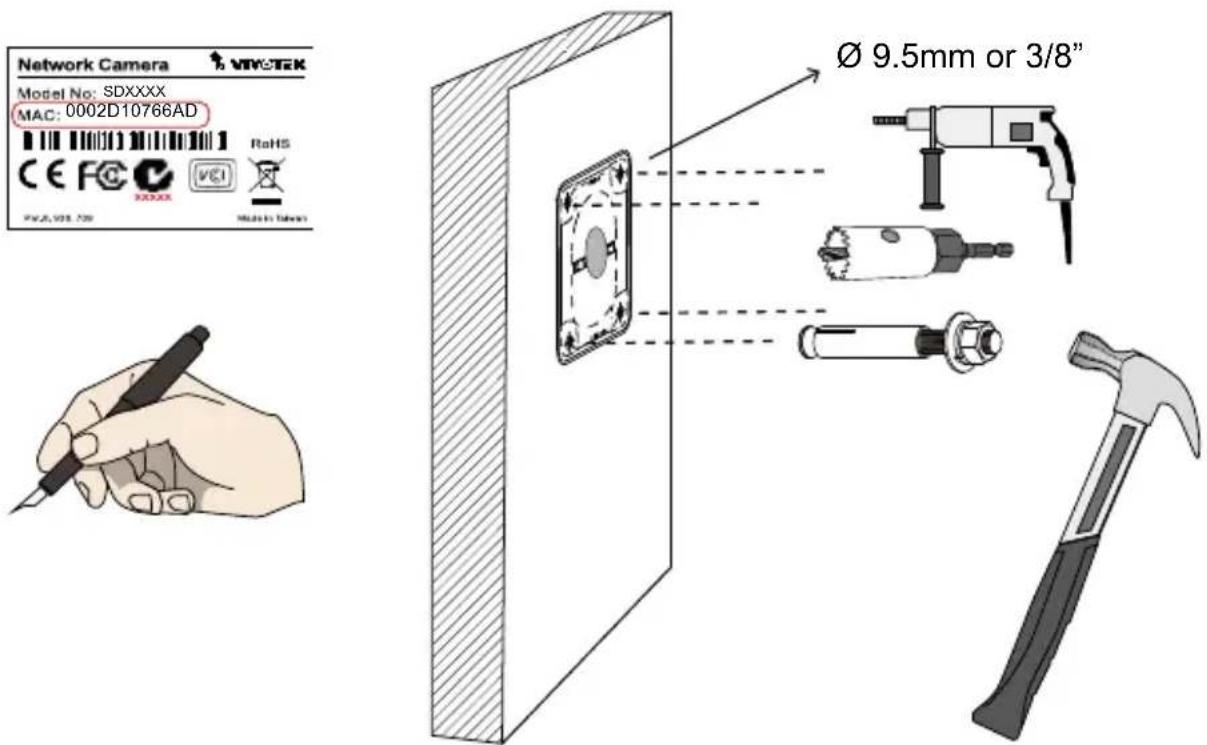

1. Catat alamat MAC kamera sebagai referensi di masa mendatang.
2. Bobot kamera 3 kg. Pilih lokasi pemasangan yang kokoh agar kamera tidak bergoyang-goyang. Tempelkan stiker penyejajaran ke dinding.
3. Bor 4 lubang (berdiameter 9,5 mm dan kedalaman 4 cm) pada dinding, kemudian palu baut berulir. Perhatikan, Anda harus memalu baut dengan mur segi enam terpasang sehingga ulir tidak rusak! Bila perlu, bor lubang lainnya untuk memasukkan kabel.

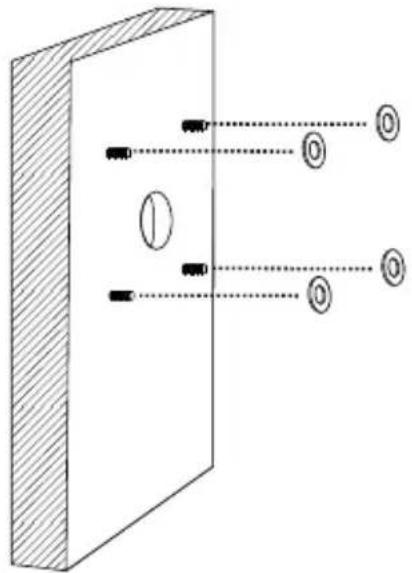

1. Lepaskan mur segi-enam, washer, dan tempatkan satu washer pada masing-masing kutub berulir.

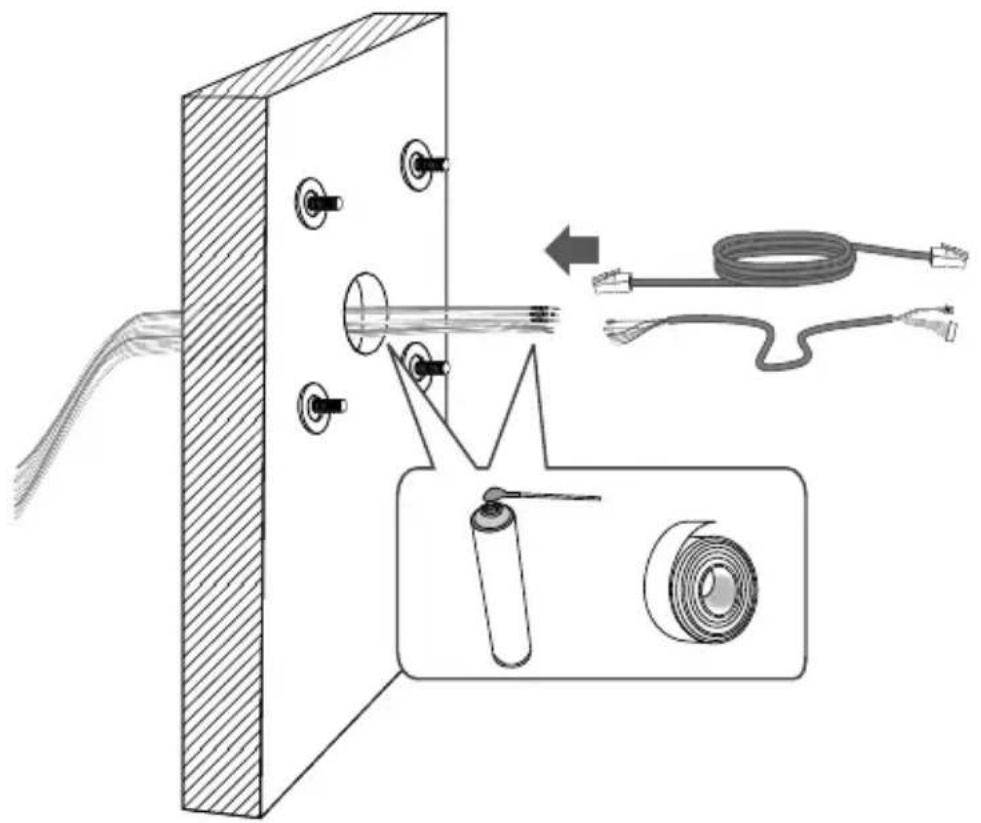

1. Hubungkan kabel daya atau I/O, dan gunakan pita busa atau busa perapat untuk memastikan koneksi ujung-belakang tahan air.

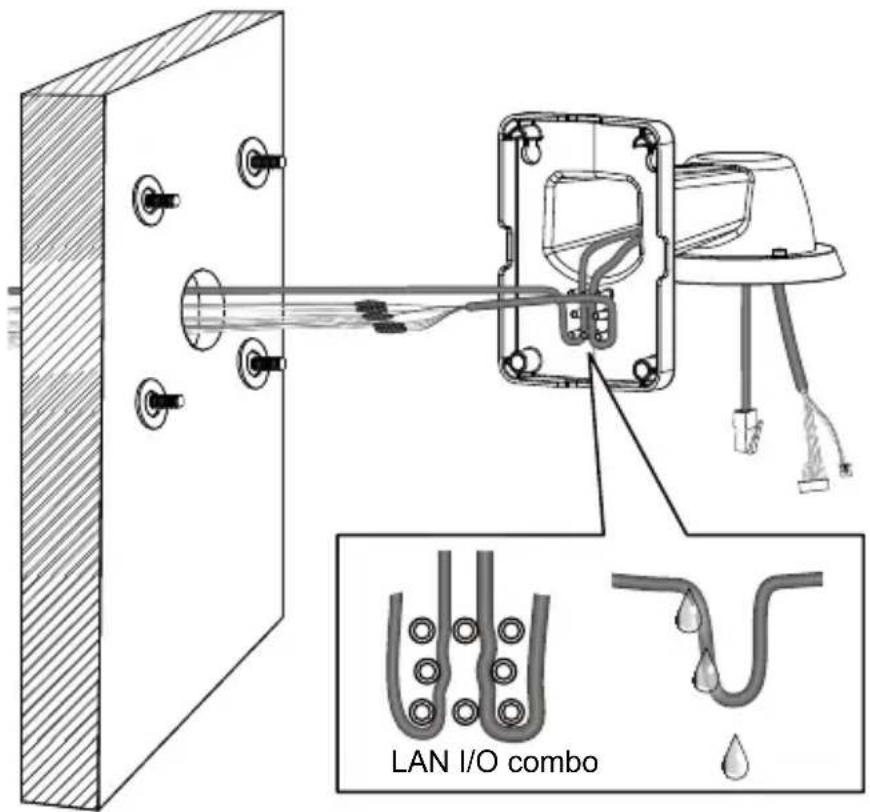

1. Salurkan kabel kombo I/O dan Ethernet sepanjang kutub pemandu penyaluran untuk membentuk simpul tetesan.

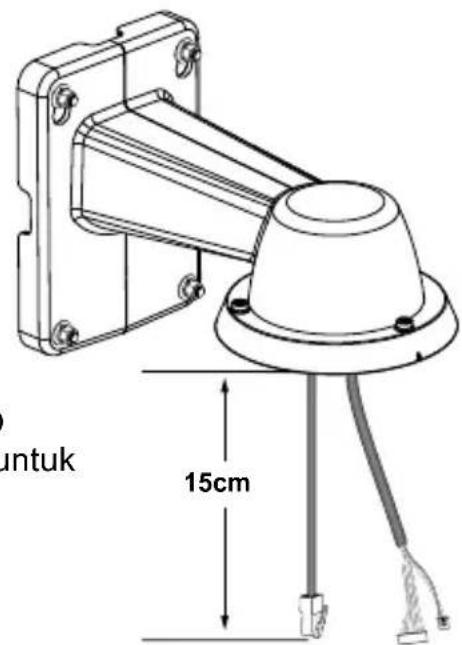

Panjang kabel yang tergantung di luar braket harus 15 cm

untuk 15cm

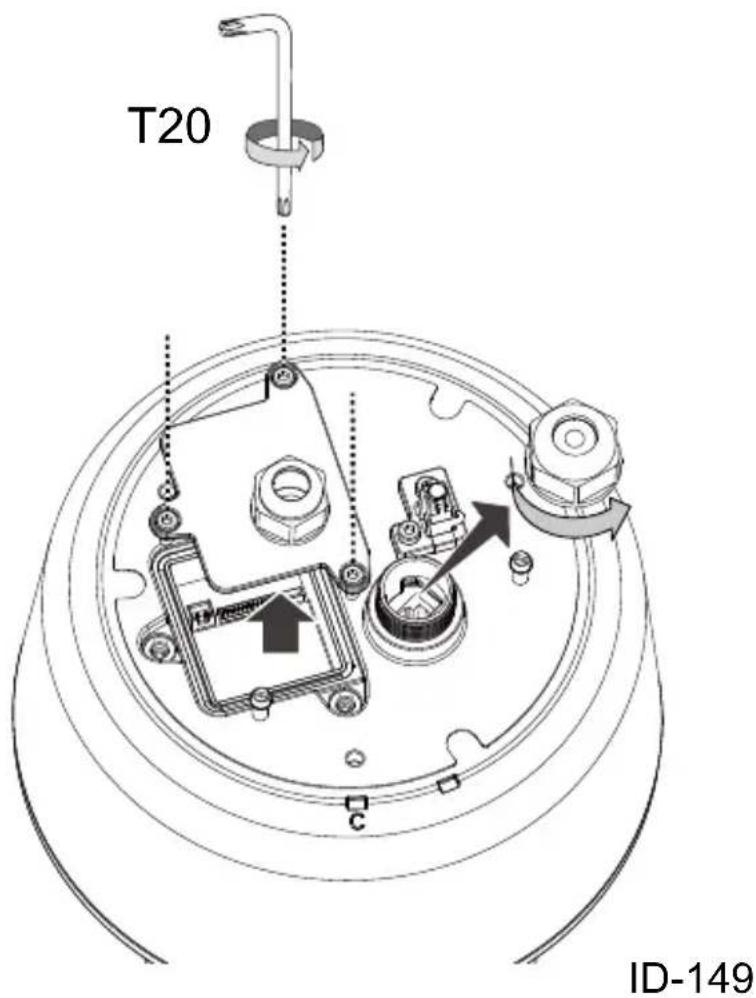

1. Lepaskan fitting kabel dari port LAN. Jika kabel I/O atau daya 24 V digunakan, gunakan kunci L T20 untuk melepas tutup atas pada konektor I/O.

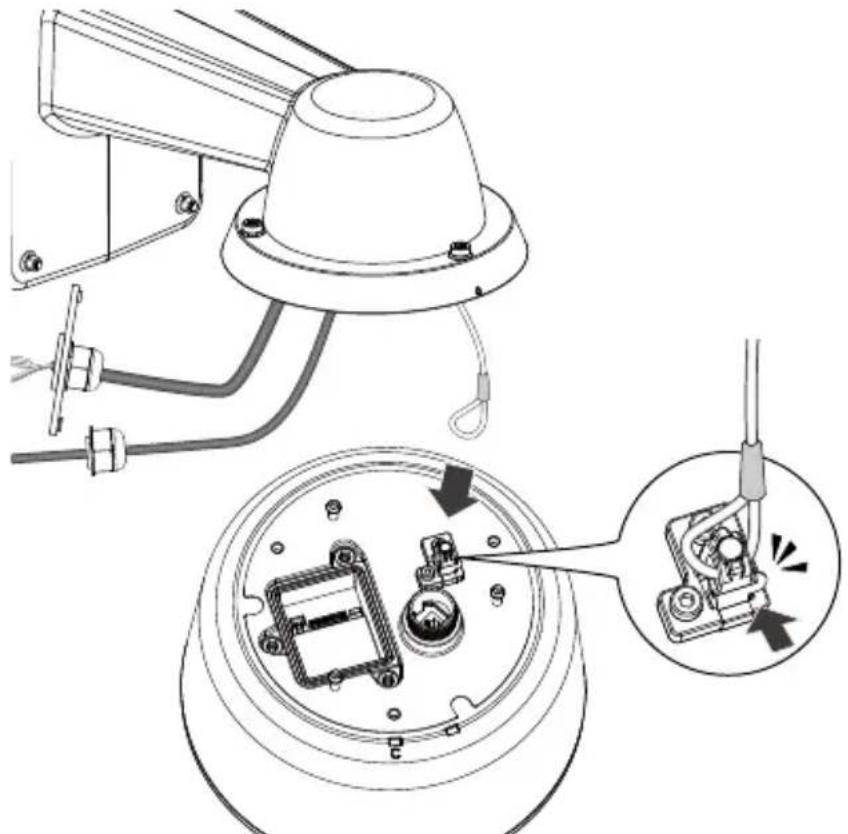

1. Kaitkan kabel pengaman antara braket dan kamera.

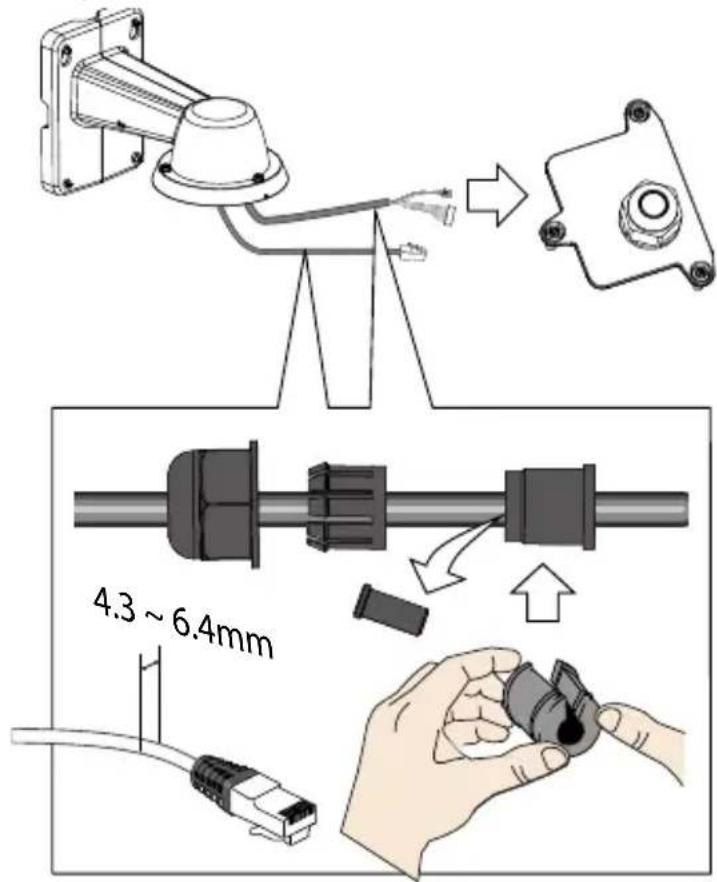

1. Pasang komponen kelenjar kabel tahan air untuk Ethernet dan saya kabel combo I/O.

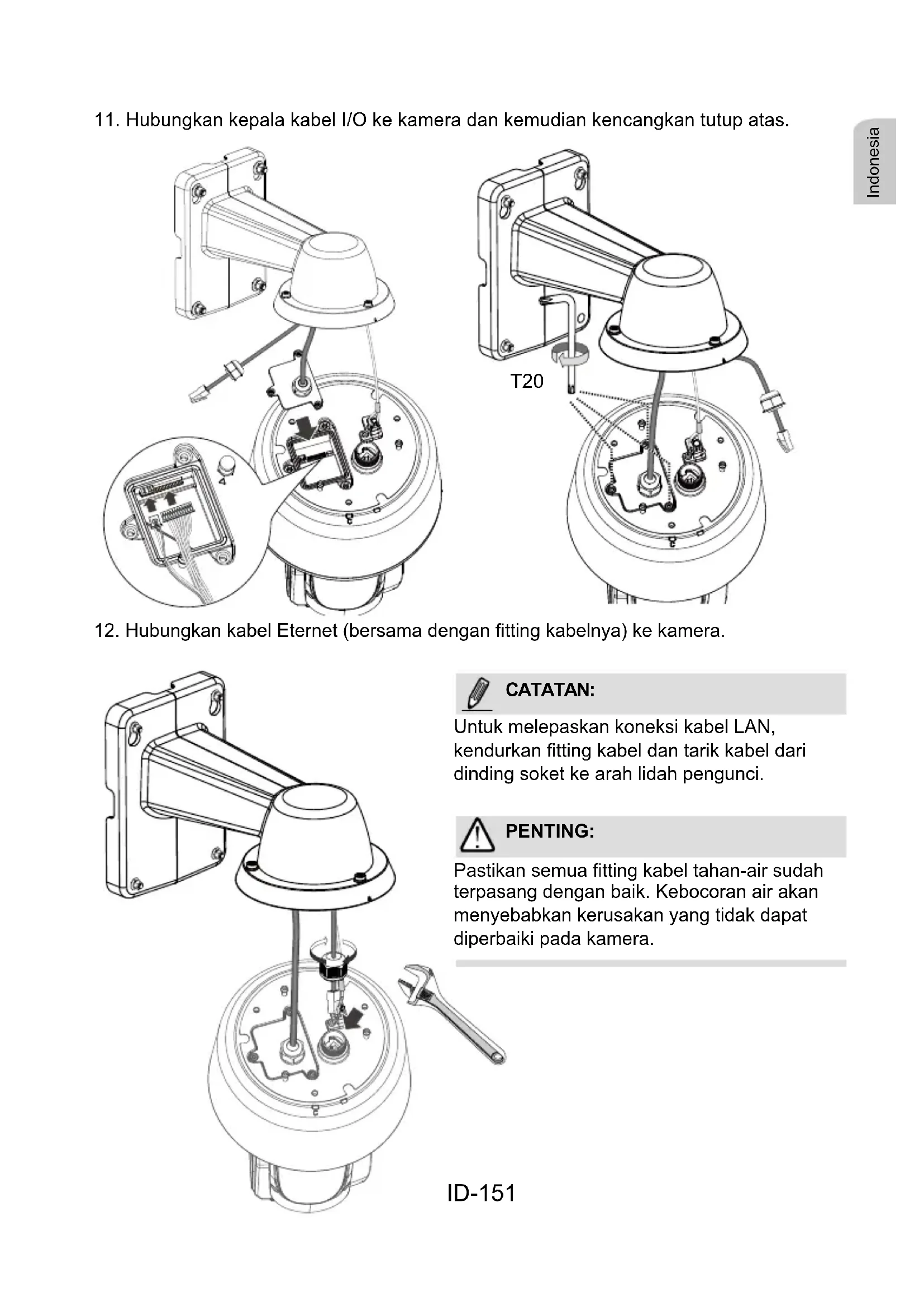

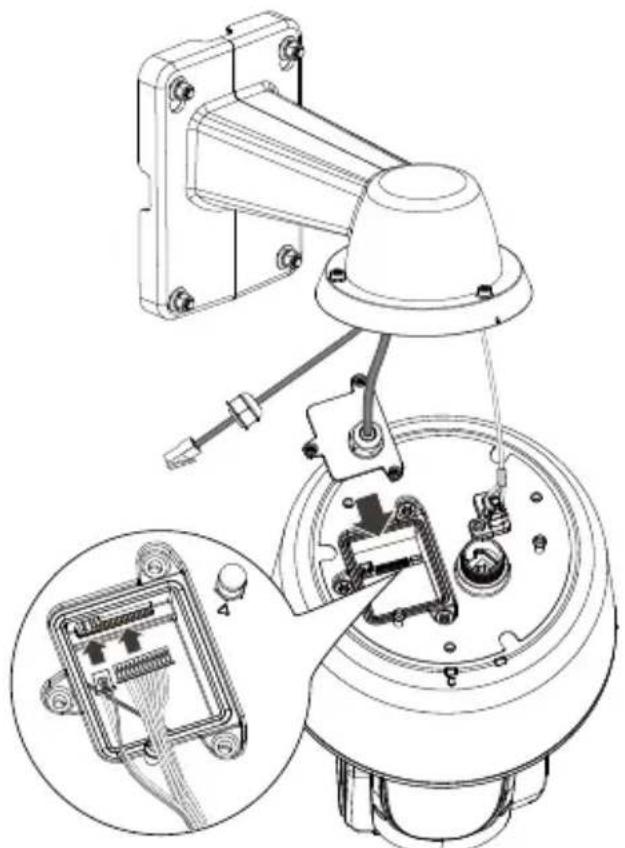

1. Hubungkan kepala kabel I/O ke kamera dan kemudian kencangkan tutup atas.

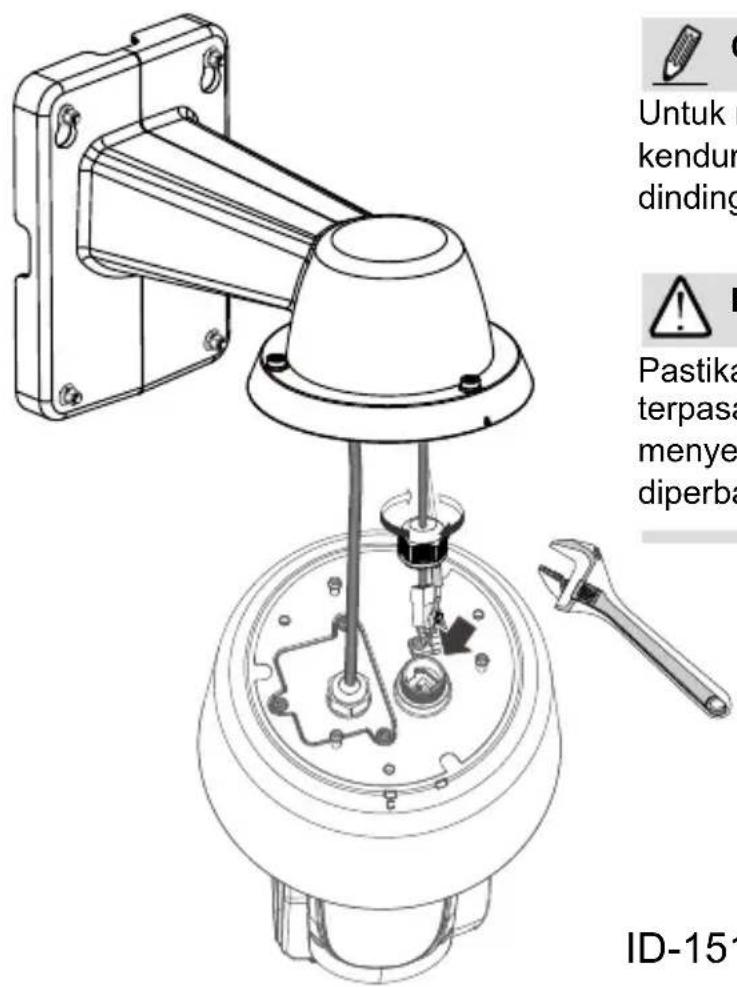

1. Hubungkan kabel Ethernet (bersama dengan fitting kabelnya) ke kamera.

Untuk kendur dinding Pastika terpas menye diperba ID-15

CATATAN:

Untuk melepaskan koneksi kabel LAN, kendurkan fitting kabel dan tarik kabel dari dinding soket ke arah lidah pengunci.

PENTING:

Pastikan semua fitting kabel tahan-air sudah terpasang dengan baik. Kebocoran air akan menyebabkan kerusakan yang tidak dapat diperbaiki pada kamera.

ID-151

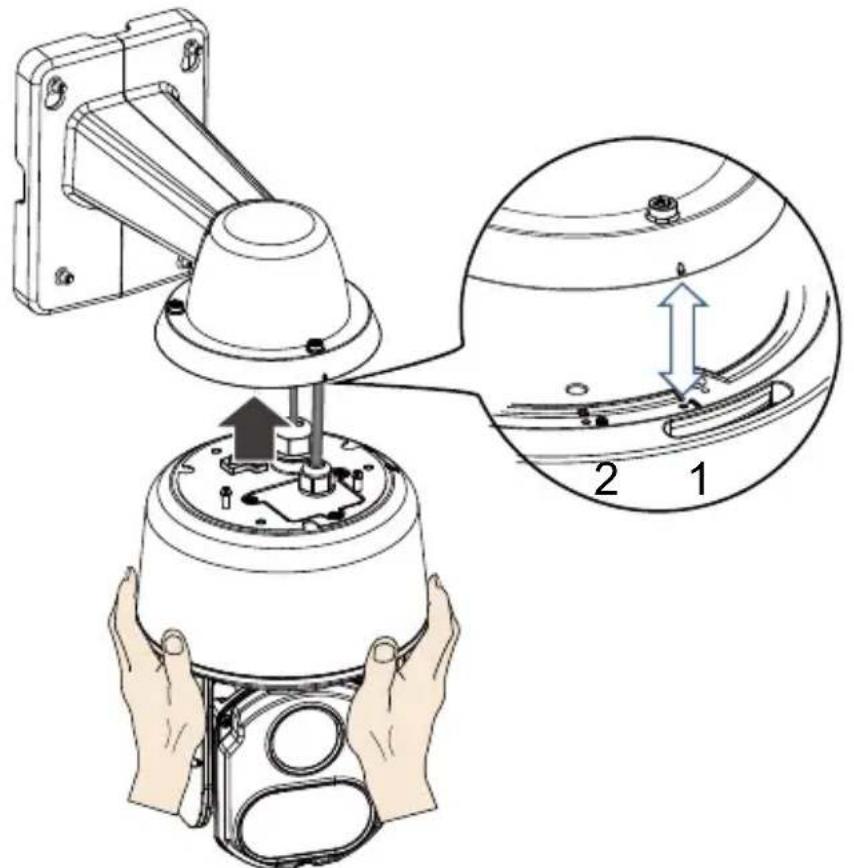

1. Pasang kamera ke braket dengan menyejajarkan tanda pada braket dengan tanda no.1 pada kamera.

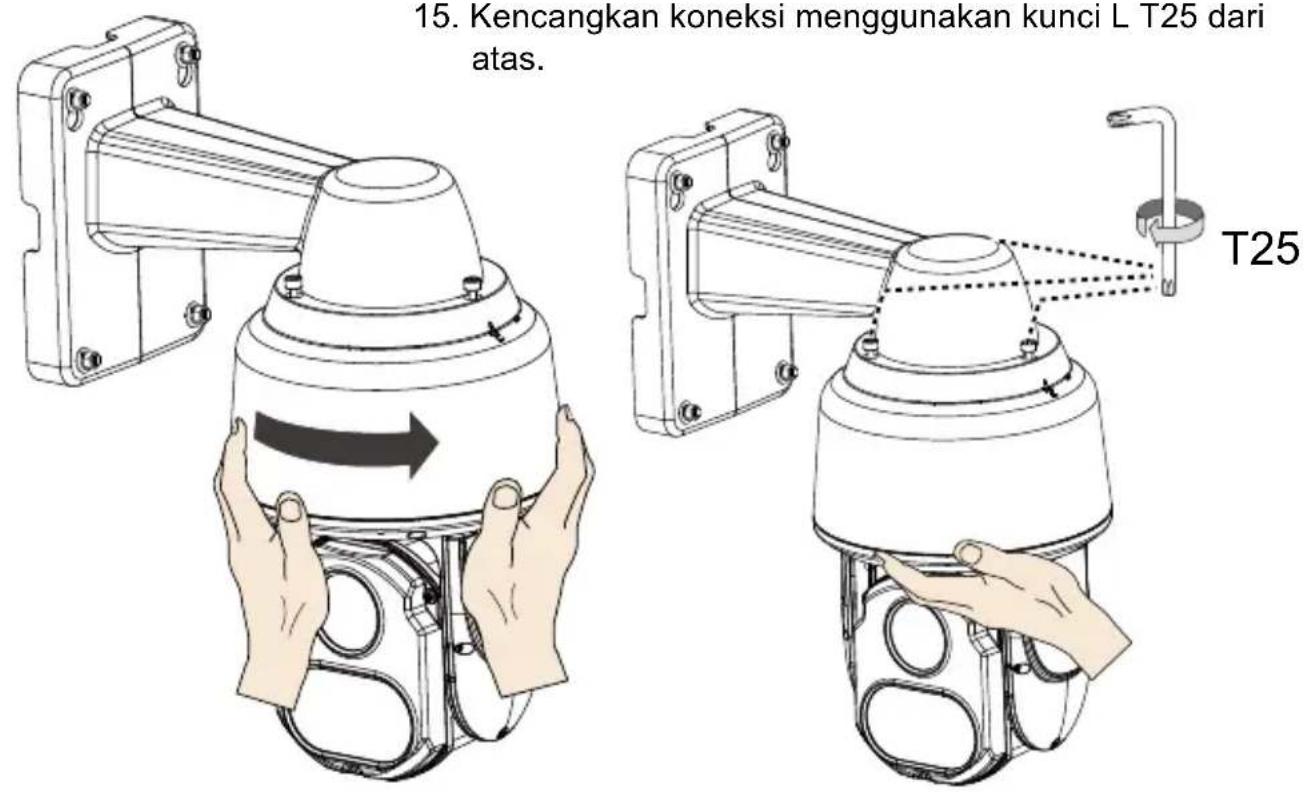

1. Putar kamera searah jarum jam. Kamera harus terkunci di tempatnya.

15. Kencangkan koneksi menggunakan kunci L T25 dari atas. T25

ID-152

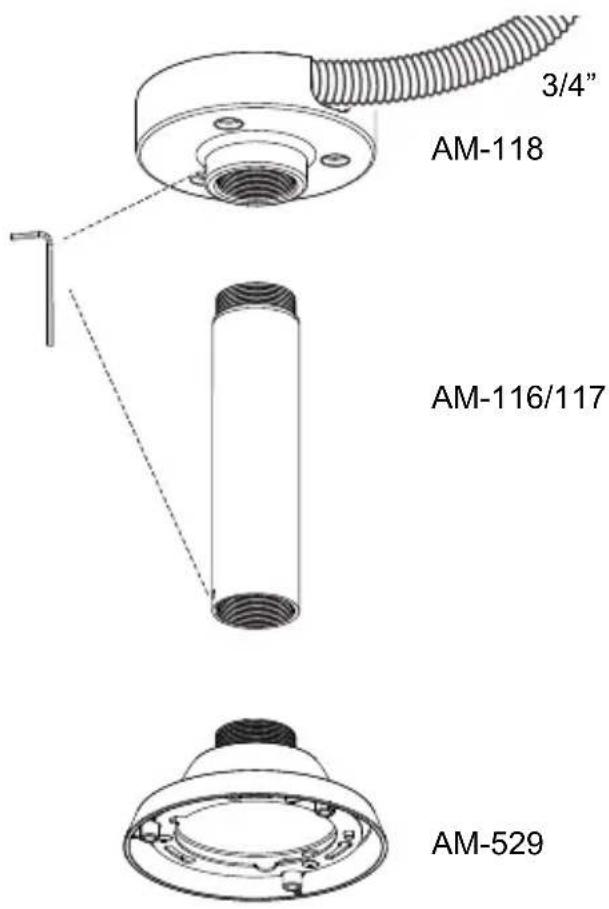

Dudukan Bandul

Kamera juga dapat dipasang melalui kombinasi dudukan bandul seperti yang ditunjukkan di bawah. Keseluruhan prosedur pemasangan sama dengan yang diuraikan di atas.

Perangkat (LED Infra Merah) ini memancarkan cahaya inframerah sangat terkonsentrasi, yang sudut pandangannya (jangkauan) diubah-ubah secara mulus tergantung pada mode pengoperasiannya.

Untuk menghindari risiko timbulnya cedera mata, jangan menatap LED secara langsung pada jarak dekat dan jangan lupa untuk menggunakan pandangan langsung kamera untuk memeriksa apakah lampu infra merah dalam kondisi aktif.
