РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SD9364EH Vivotek
Отключите питание сетевой видеокамеры, если появился дым или произошло сильное нагревание устройства.
Запрещается производить самостоятельную разборку сетевой видеокамеры.
Запрещается вставлять в сетевую видеокамеру какие-либо объекты, например иголки.
Не поворачивайте сетевую камеру в горизонтальной или вертикальной плоскости при включенном питании.
Допустимый для эксплуатации диапазон температур указан в руководстве пользователя.
Не дотрагивайтесь до сетевой видеокамеры во время грозы.
Не допускайте падения сетевой видеокамеры.

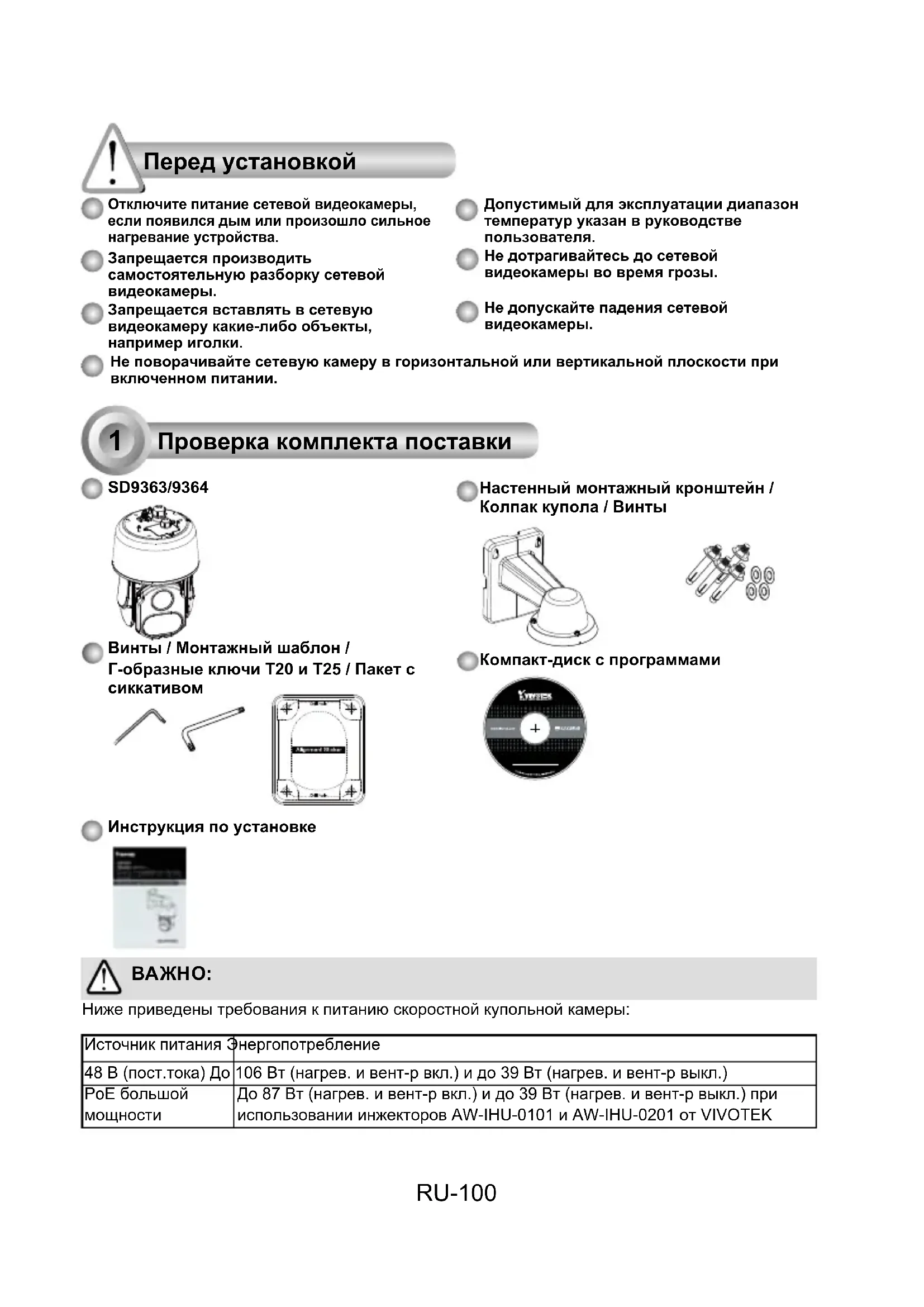

1 Проверка комплекта поставки
SD9363/9364

Винты / Монтажный шаблон / Г-образные ключи Т20 и Т25 / Пакет с сиккативом


Настенный монтажный кронштейн / Колпак купола / Винты

Компакт-диск с программами

Инструкция по установке


ВАЖНО:
Ниже приведены требования к питанию скоростной купольной камеры:
| Источник питания Энергопотребление | |
| 48 В (пост.тока) До | 106 Вт (нагрев. и вент-р вкл.) и до 39 Вт (нагрев. и вент-р выкл.) |
| РоЕ большой мощности | До 87 Вт (нагрев. и вент-р вкл.) и до 39 Вт (нагрев. и вент-р выкл.) при использовании инжекторов AW-IHU-0101 и AW-IHU-0201 от VIVOTEK |
2
Физическое описание

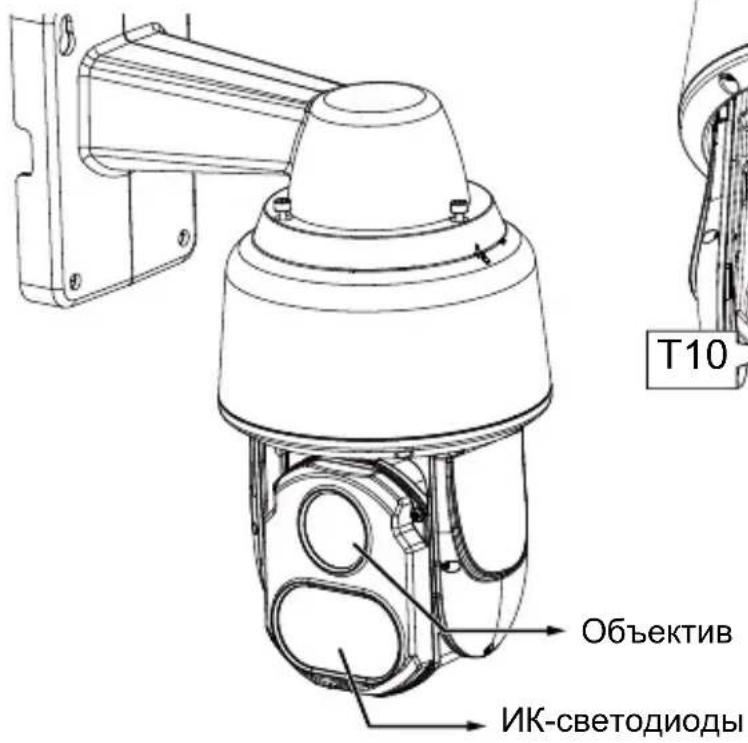

Внешний вид


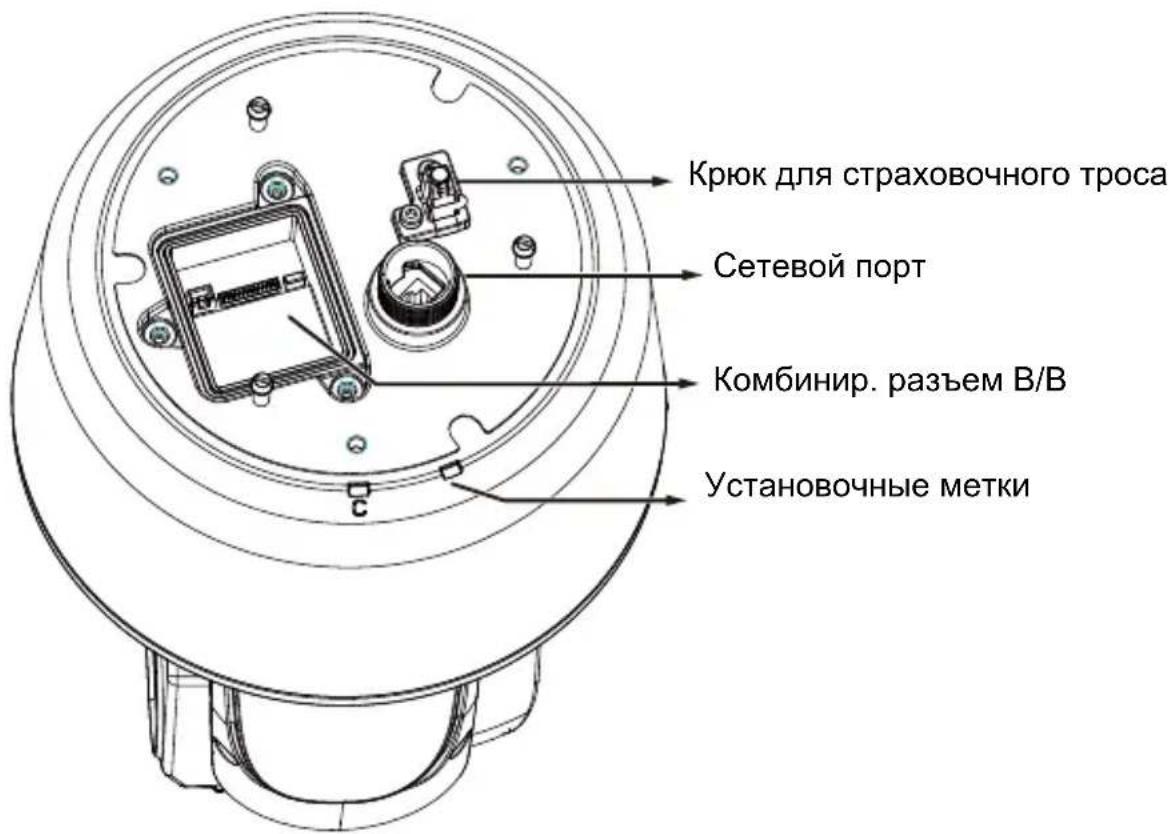

Вид сверху
3
Монтаж оборудования

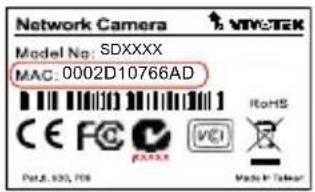

- Запишите MAC-адрес камеры для последующего использования.
- Камера весит 3 кг. Место монтажа должно быть жестким для предотвращения вибрации камеры. Прикрепите монтажный шаблон к стене.
- Просверлите в стене 4 установочных отверстия (диаметром 9,5 мм и глубиной 4 см), и забейте в эти отверстия резьбовые дюбели. Внимание! Чтобы резьбовые концы дюбелей не деформировались, дюбели следует забивать, предварительно накрутив на них шестигранные гайки! Если нужно, просверлите дополнительное отверстие для прокладки кабелей.


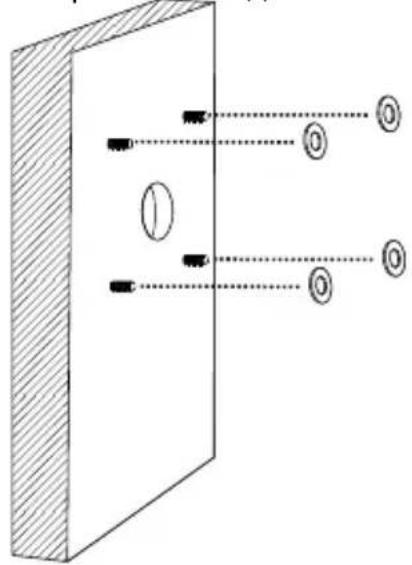

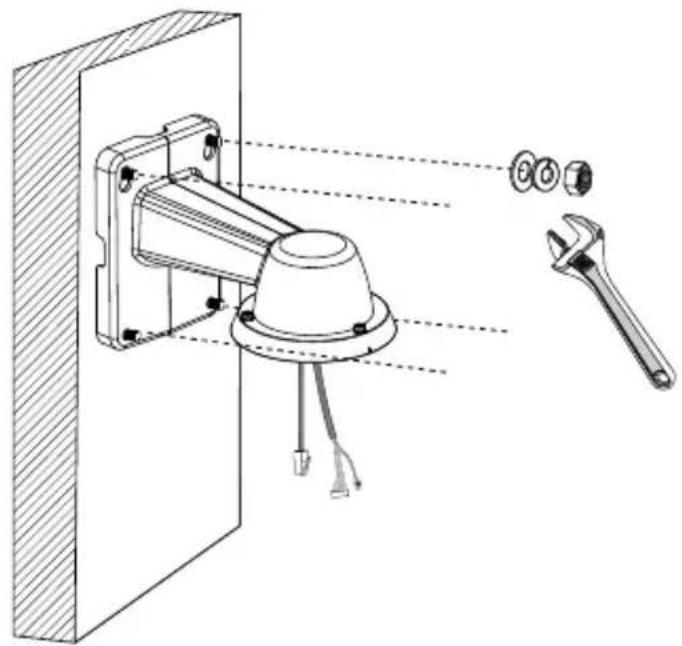

- Снимите шестигранные гайки и шайбы, оставив только одну шайбу на каждом из резьбовых дюбелей.

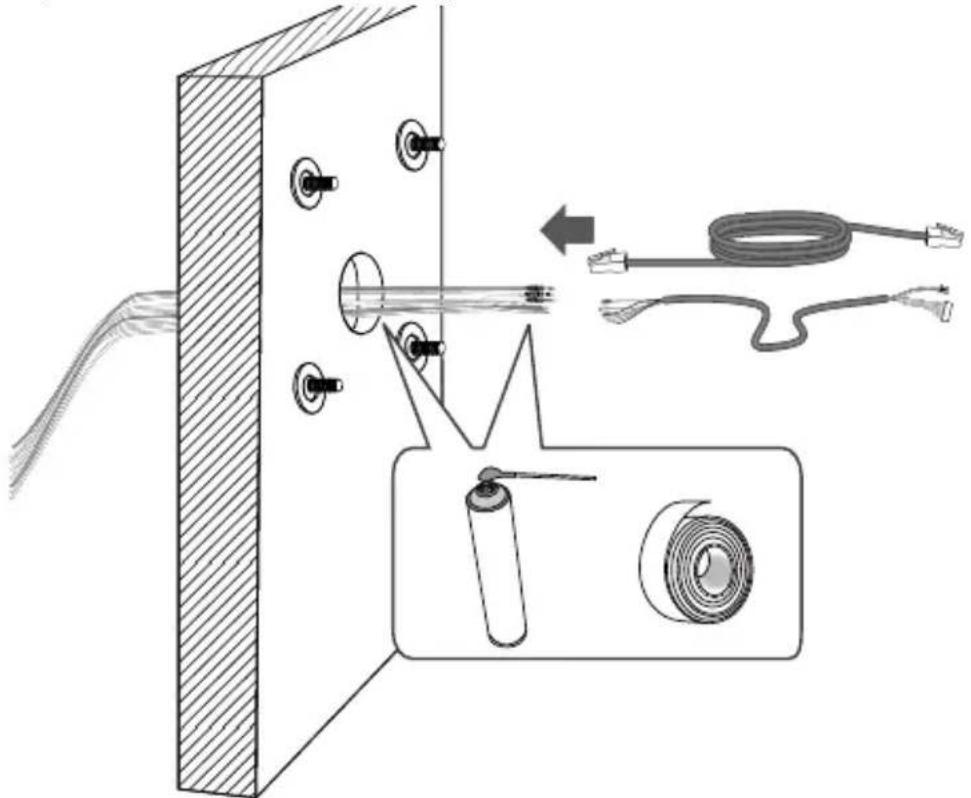

- Подсоедините кабели питания или провода В/В и обеспечьте надежную герметизацию заднего кабельного ввода с помощью поролоновой ленты или уплотнителя из пеноматериала.

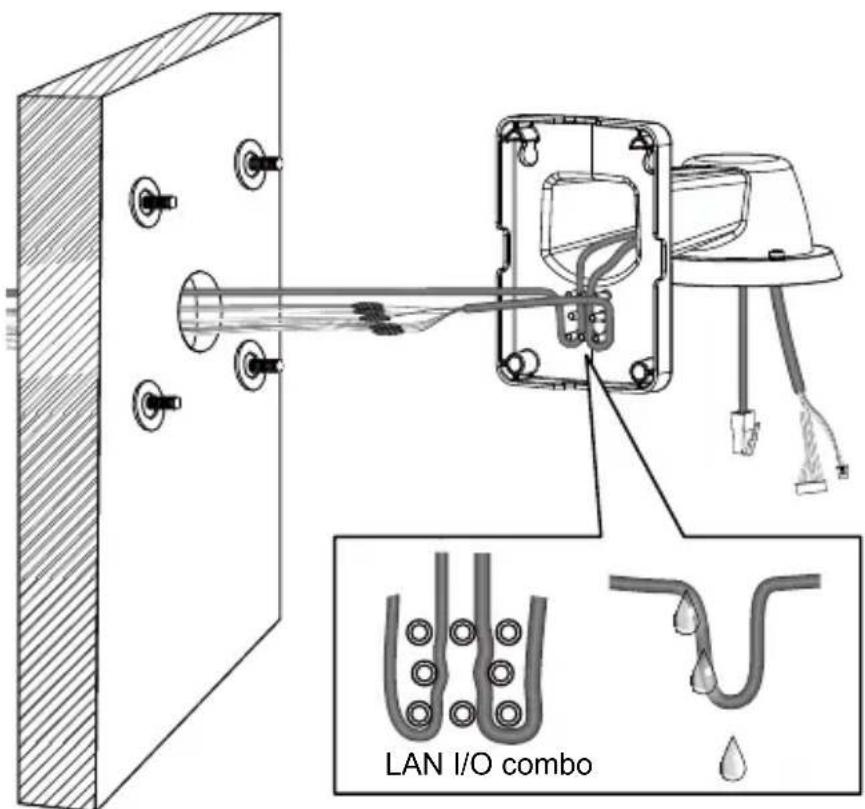

- Пропустите сетевой кабель и комбинированные кабели В/В вдоль стоек на кабельной направляющей для формирования капельных ловушек.

- Закрепите кронштейн на стене.

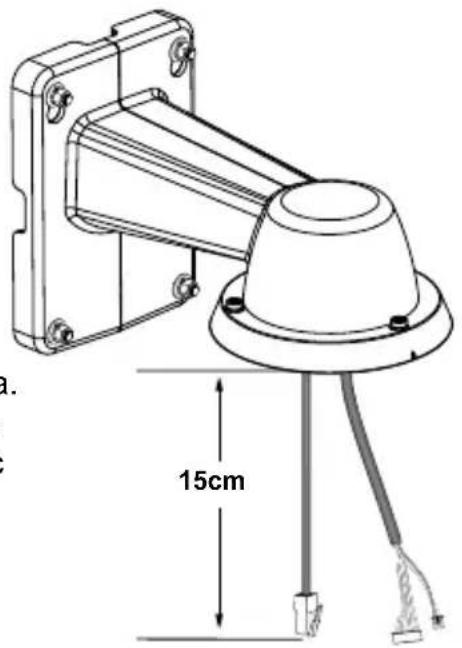

Длина кабеля, висящего с внешней стороны кронштейна, должна быть 15 см.


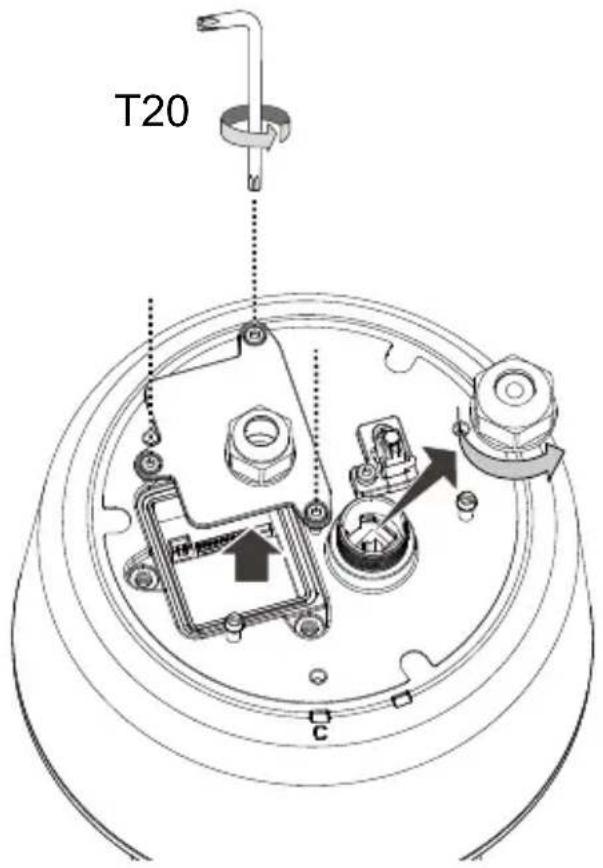

a. 15cm- Снимите кабельный сальник с сетевого порта. Если необходимо подсоединить кабели В/В и питания 24В, снимите крышку разъемов В/В с помощью Г-образного ключа Т20.


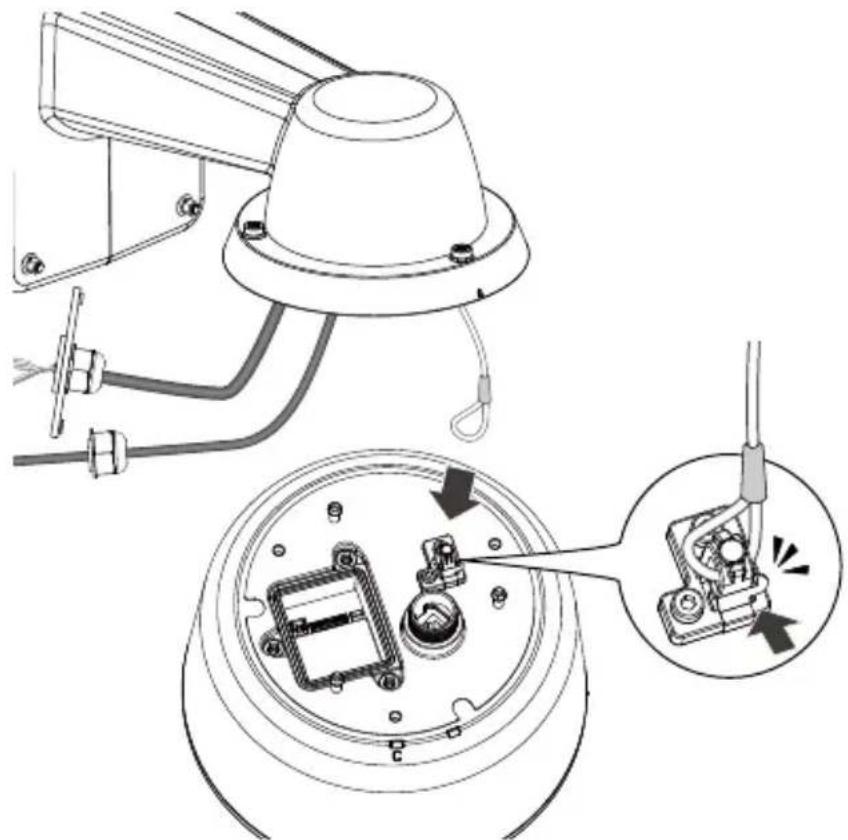

- Прикрепите страховочный трос к кронштейну и камере.

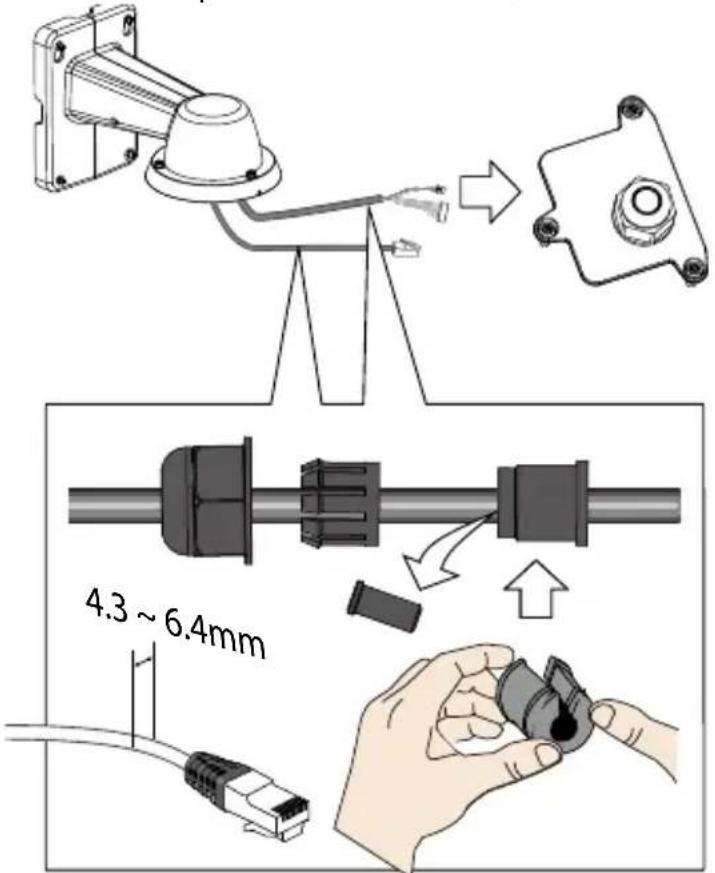

- Закрепите части водозащитного кабельного сальника на сетевом кабеле и комбинированных кабелях В/В.

Закрепите внешнюю оболочку комбинированного кабеля заподлицо с кабельным вводом.
RU-105

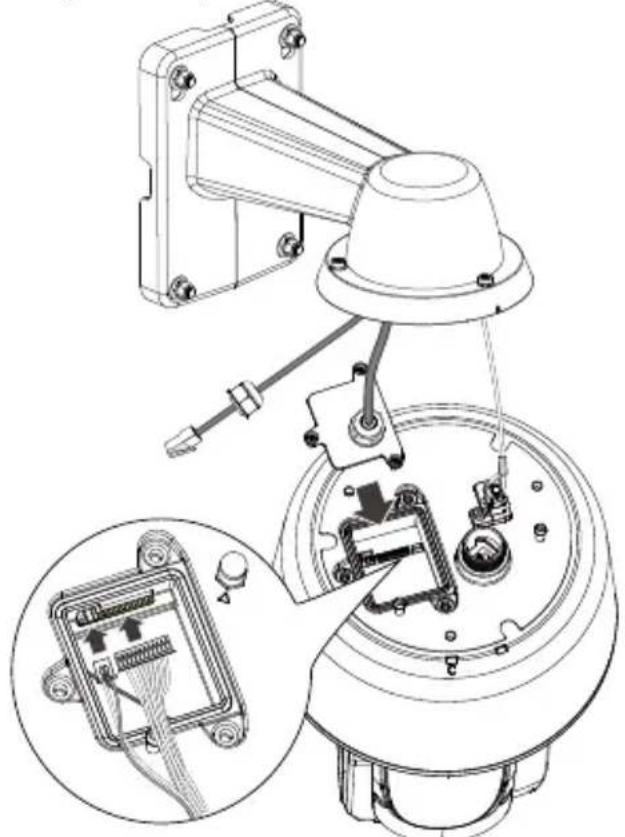

- Подсоедините клеммы кабелей В/В к разъемам камеры, а затем закрепите верхнюю крышку.

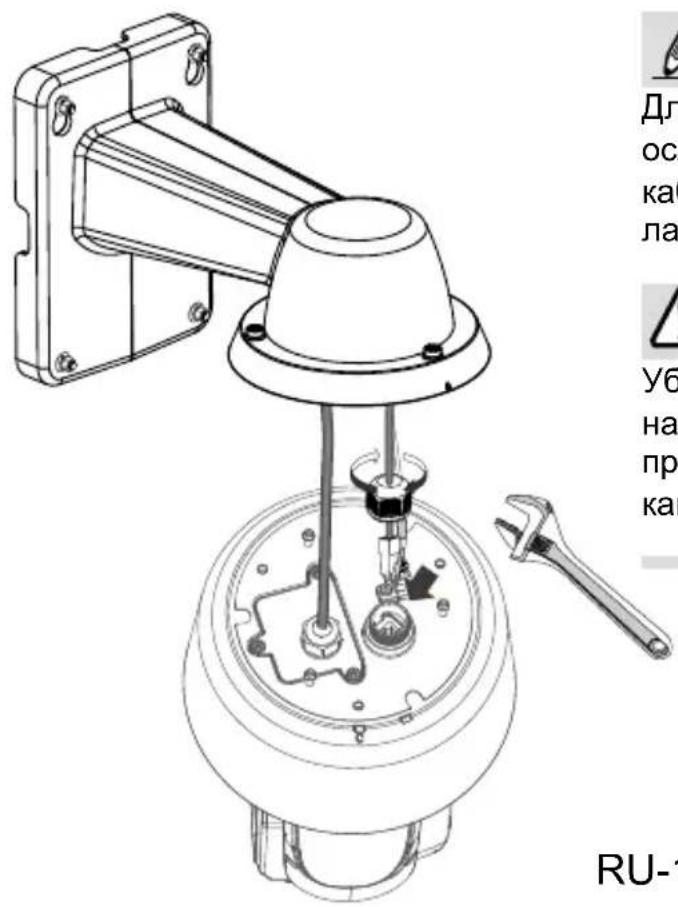

- Подсоедините сетевой кабель (с кабельным сальником) к камере.
ВНИМАНИЕ:
Для отсоединения сетевого кабеля, ослабьте кабельный сальник и оттяните кабель вдоль стенки раструба к зажимной лапке.

ВАЖНО:
Убедитесь, что все кабельные сальники надежно закреплены. Протечка воды может привести к необратимому повреждению камеры.

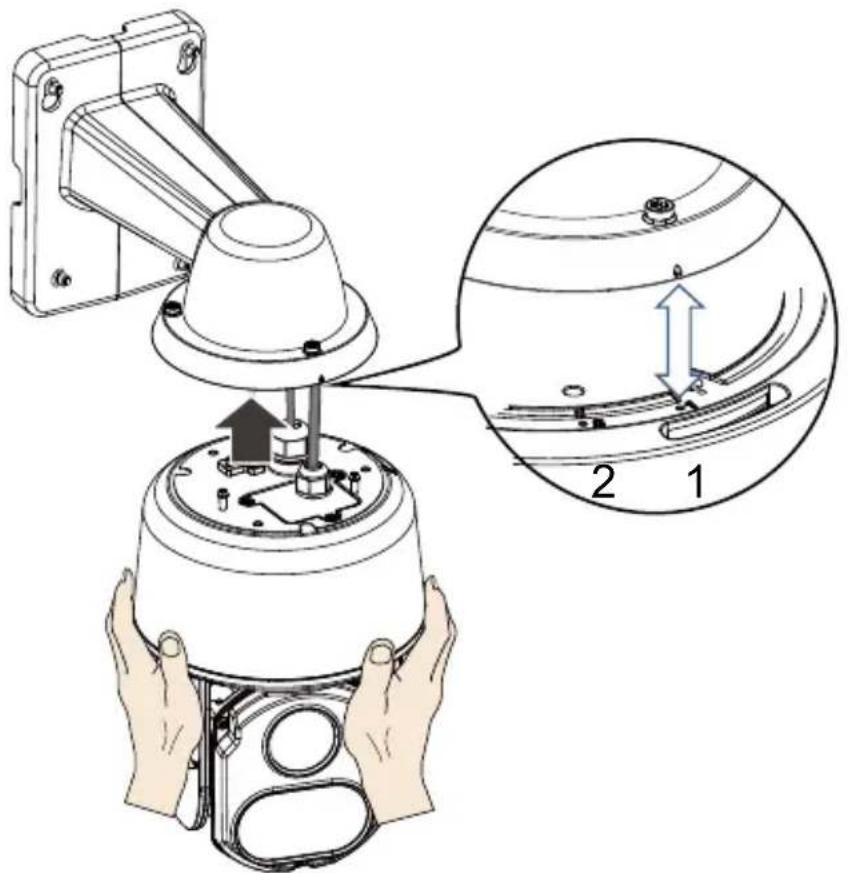

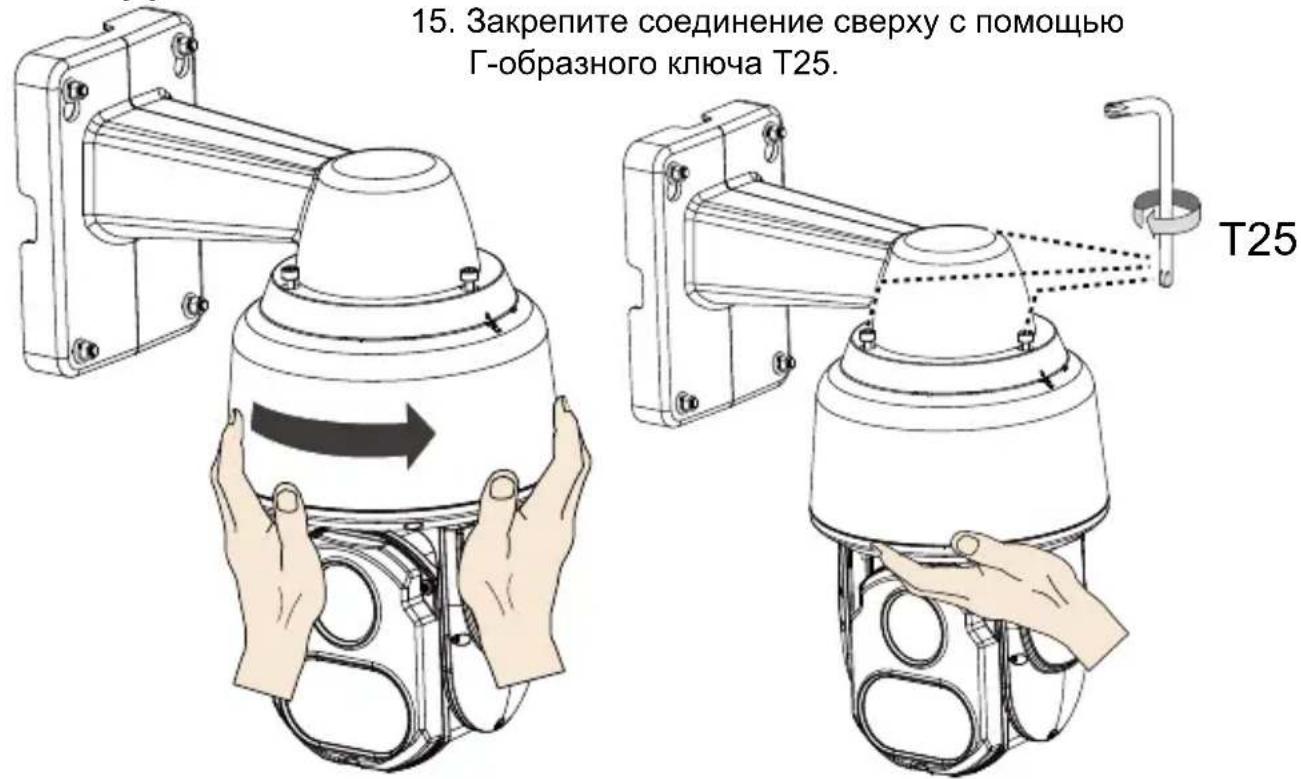

- Установите камеру на кронштейне, совместив метку на кронштейне с меткой №1 на камере.

- Поверните камеру по часовой стрелке. Камера должна зафиксироваться по месту установки.


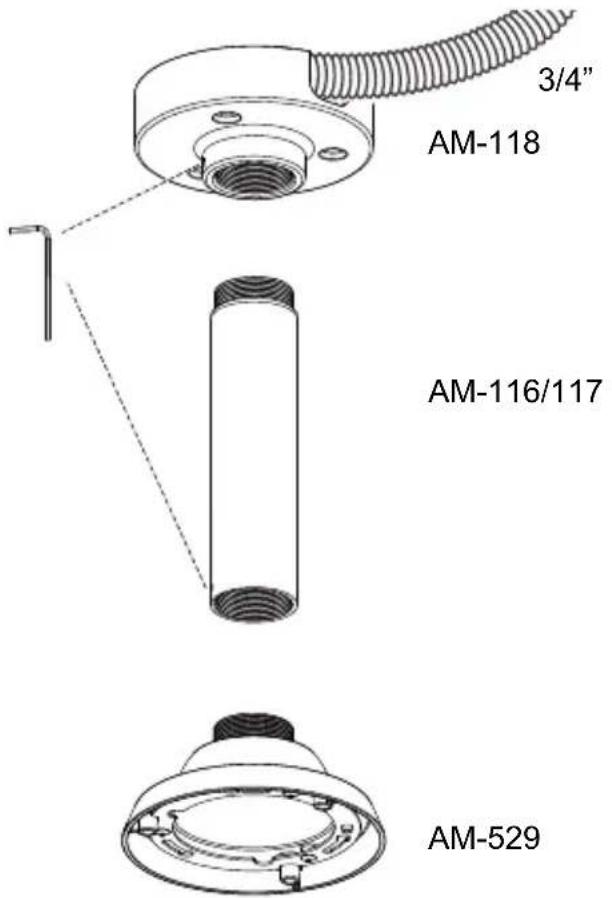

Подвесное крепление
Камера может также монтироваться с помощью подвесного крепления, как показано ниже. В остальном процедура установки выполняется, как описано выше.

Эти устройства (ИК СД-лампы) излучают невидимый высоко-концентрированный инфракрасный свет с плавно изменяемым углом охвата (диапазоном), соответствующим режиму работы. Во избежание поражения глаз не смотрите непосредственно на ИК СД-лампы с малого расстояния; помните, что для проверки активности ИК-подсветки следует пользоваться экраном изображения камеры.
