KULLANIM KILAVUZU SD9364EH Vivotek

Kurulum Öncesi Uyarılar

Ağ Kamerasından duman çıktığı görülür veya normal olmayan bir koku duyulursa Ağ Kamerasının elektrik bağlantısını kesin.
Ağ Kamerasını sökmeyin.
Ağ Kamerasına herhangi bir nesne (örneğin, iğne) sokmayın.
Güç açıklken Ağ Kamerasını elle eğip döndürmeyin.

Çalıştırma sıcaklığı için kullanım kılavuzuna başvurun.
Şimşek çakarken Ağ Kamerasına dokunmayın.
Ağ Kamerasını düşürmeyin.

1 Ambalajın İçindekileri Kontrol Edin

SD9363/9364

Vidalar / Hizalama Etiketi / T20 ve T25 L Anahtar / Nem giderici torba

Duvar Montaj Desteği/Kubbe Kapağı/Vidalar

Hızlı Kurulum Kılavuzu

ÖNEMLİ:

Motorlu kubbe kameraya güç vermeye yönelik gereksinimler aşağıdaki gibidir:

Güç kaynağı Güç Tüketimi
DC 48 V En fazla 10	6 W (ısıtıcı ve fan açık); En fazla 39 W (ısıtıcı ve fan kapalı)
Yüksek güç PoE En	fazla 87 W (ısıtıcı ve fan açık); En fazla 39 W (ısıtıcı ve fan kapalı),VIVOTEK AW-IHU-0101 ve AW-IHU-0201 kullanılarak

2 Fiziksel Açıklama

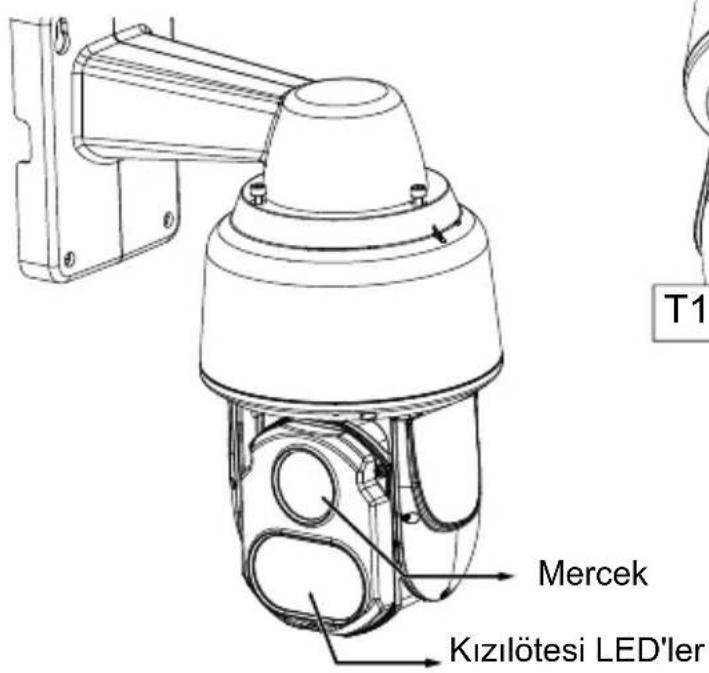

Dıştan Görünüm

Mercek Kızılötesi LED'ler T1

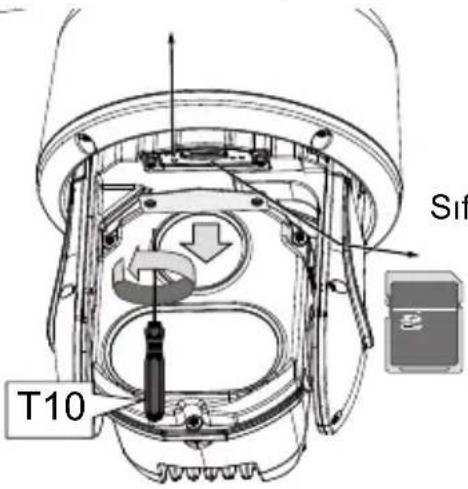

Sifirlama Düğmesi

T10 Sif

Sifirlama Düğmesi

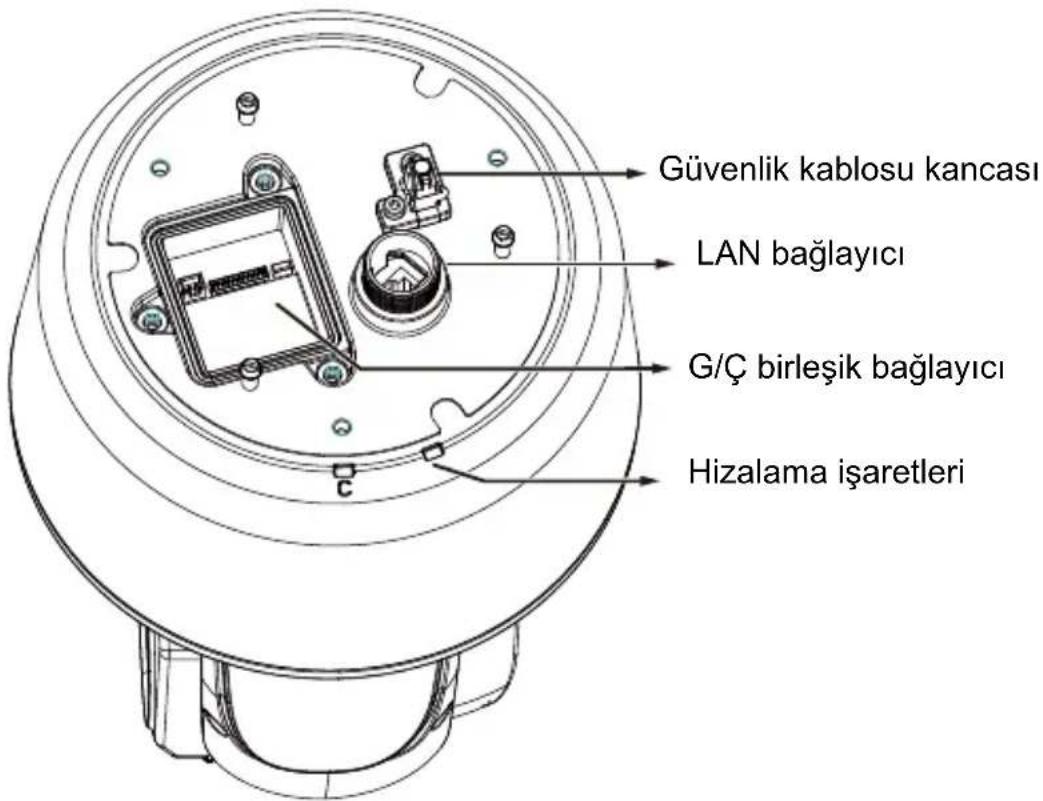

Üstten Görünüm

Güvenlik kablosu kancası LAN bağlayıcı G/Ç birleşik bağlayıcı Hizalama işaretleri

TU-83

3

Donanım Kurulumu

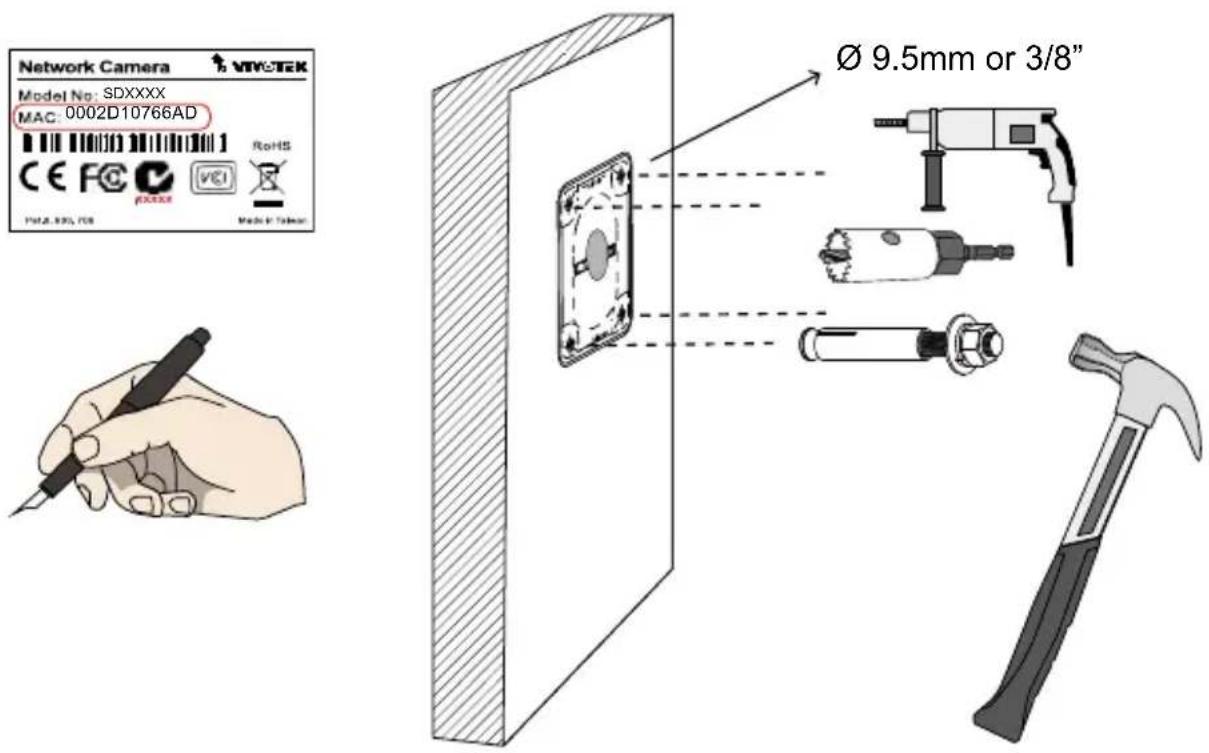

1. İleride başvurmak amacıyla kameranın MAC adresini not edin.
2. Kamera 3 kg ağırlığındadır. Kamera üzerindeki titreşimi önlemek için sert bir montaj yeri seçin. Hizalama etiketini duvara takın.
3. Duvara 4 adet pilot deliği (9,5 mm çapında ve 4 cm derinlikte) açın ve dişli dübelleri çekicle çakın. Dişli kutupların şeklinin bozulmaması için dübelleri altıgen somunlar üzerlerindeyken çakmayı unutmayın! İsterseniz, kabloları geçirmek için başka bir delik açın.

Network Camera Model No: SDXXXX MAC: 0002D10766AD CE FC pxxx RoHS PDA 430, FSS Model 1 Tabsc Ø 9.5mm or 3/8"

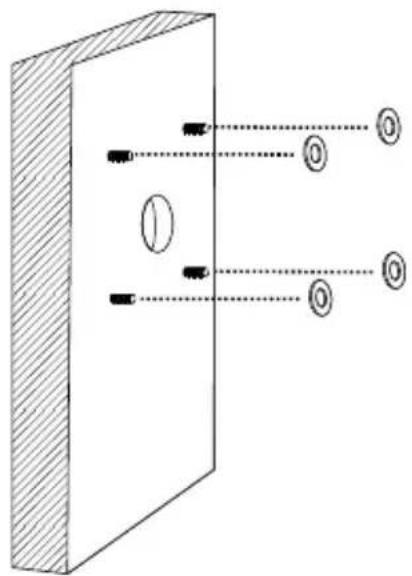

1. Altıgen somunları, pulları çıkarıp, dişli kutupların her birinde bir pul bırakın.

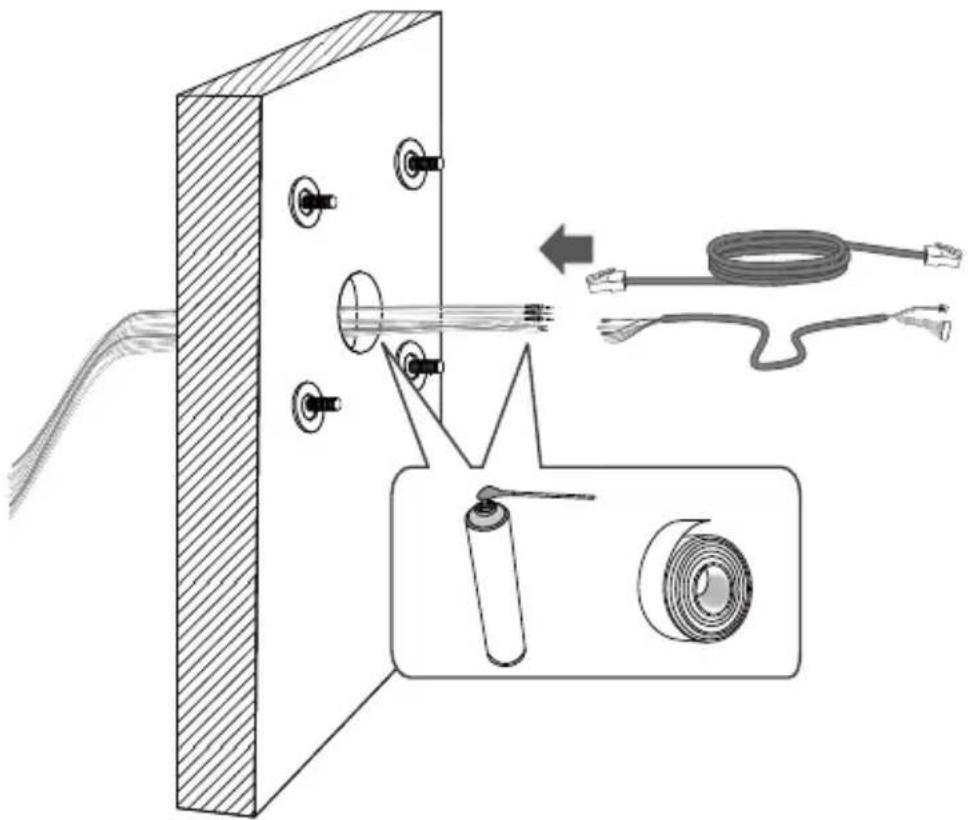

1. Güç veya G/Ç kablolarını bağlayın ve arka uç bağlantısının su geçirmez olduğundan emin olmak için köpük bantlar ya da yalıtma köpüğü kullanın.

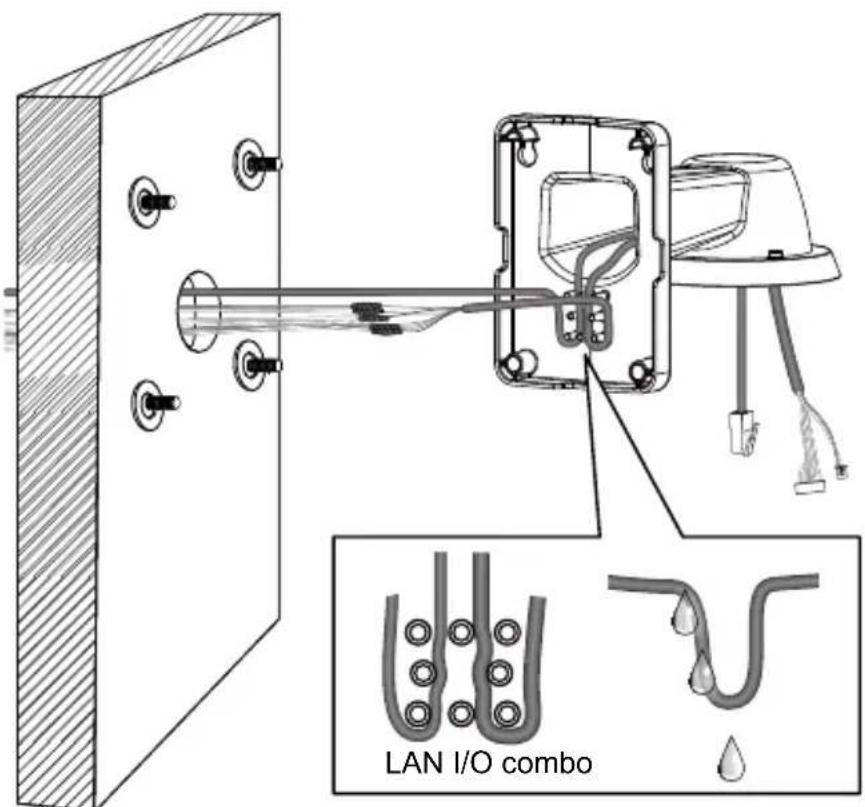

1. G/Ç birleşik ve Ethernet kablolarını, damla ilmek oluşturacak şekilde yönlendirme kılavuzu kutuplarından geçirin.

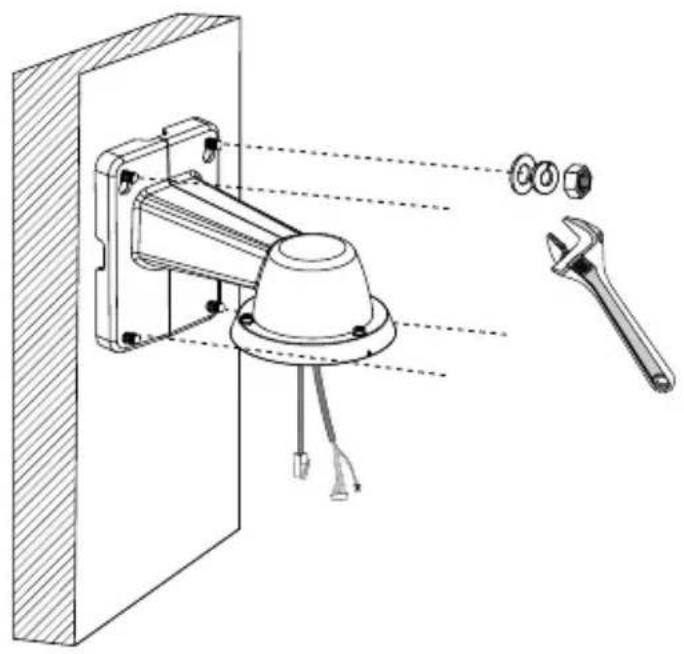

1. Bağlantı parçasını duvara sabitleyin.

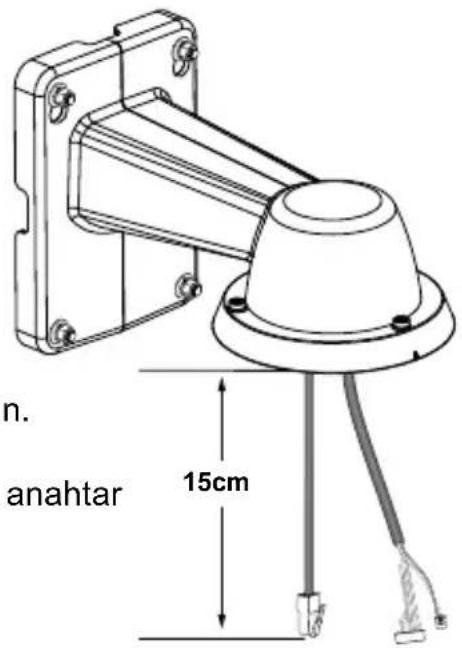

Bağlantı parçasının dışında sarkan kablonun uzunluğu 15 cm olmalıdır.

n. anahtar 15cm

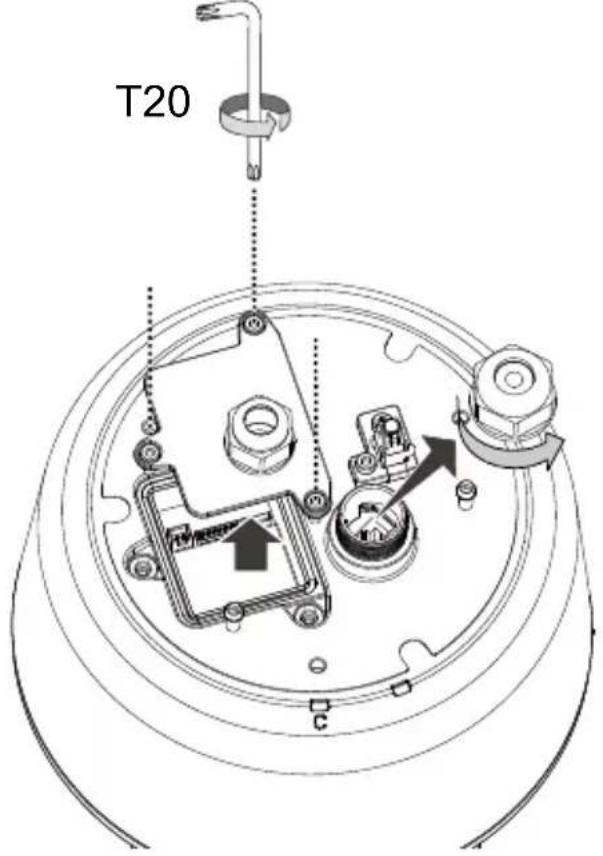

1. Kablo rakorunu LAN bağlantı noktasından çıkarın. G/Ç kabloları veya 24 V güç tercih edilirse, G/Ç bağlayıcılardaki üst kapağı çıkarmak için T20 L anahtar kullanın.

T20 C

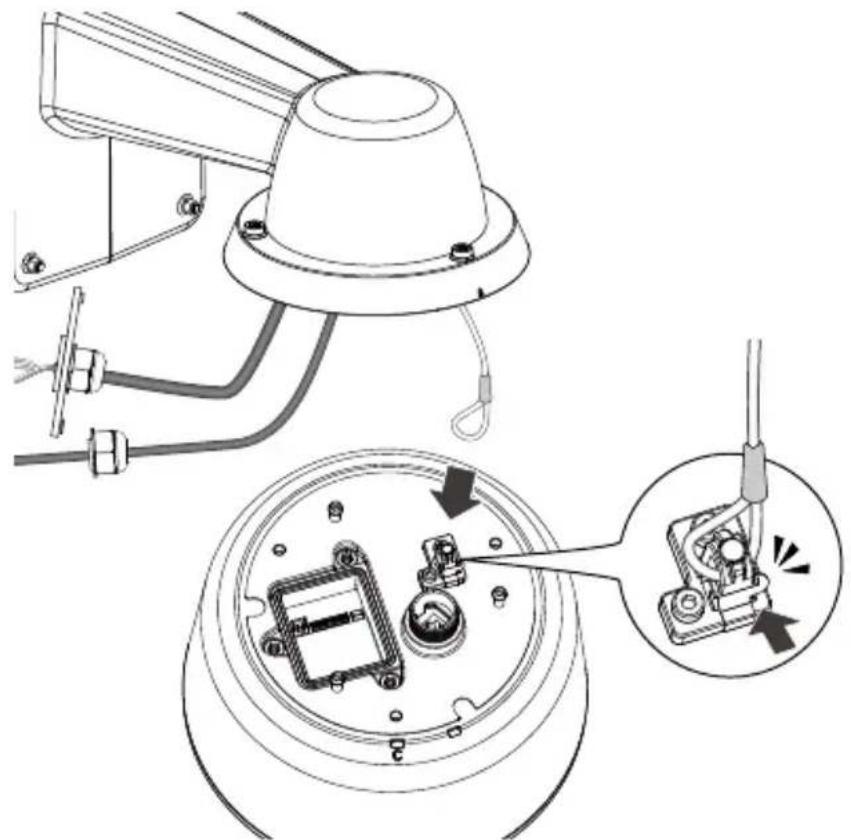

1. Güvenlik kablosunu, bağlantı parçasıyla kamera arasına bağlayın.

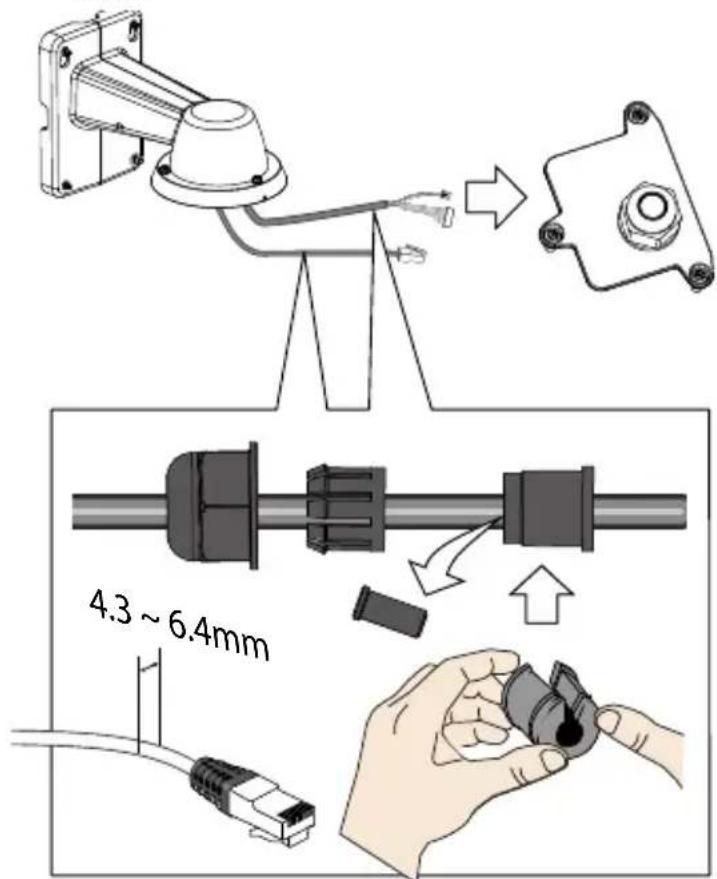

1. Su geçirmez kablo rakorunun bileşenlerini Ethernet ve G/Ç birleşik kablolarına takın.

Birleşik kablonun dış kılıfı kablo deliğinden tam olarak geçer.

TU-87

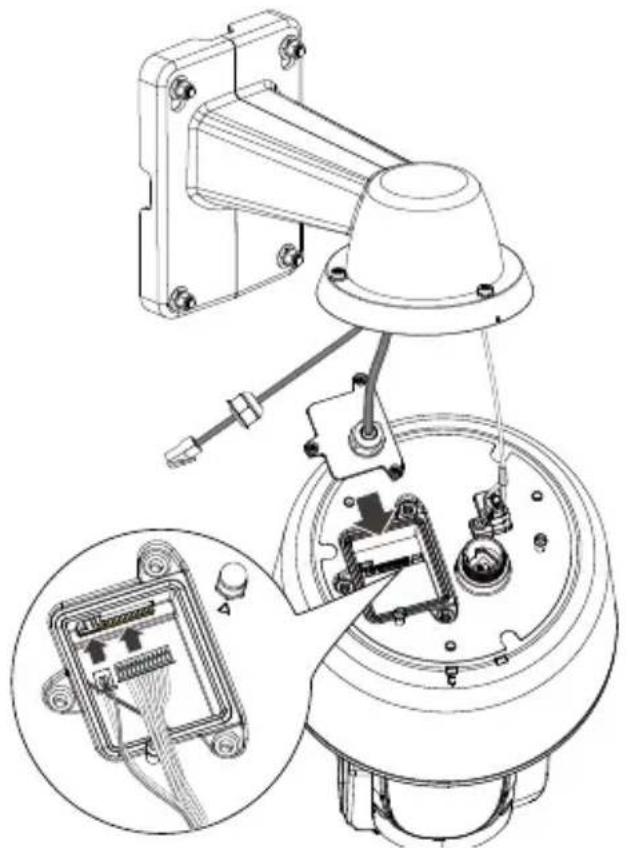

1. G/Ç kablosu başlarını kameraya bağlayıp, üst kapağı sabitleyin.

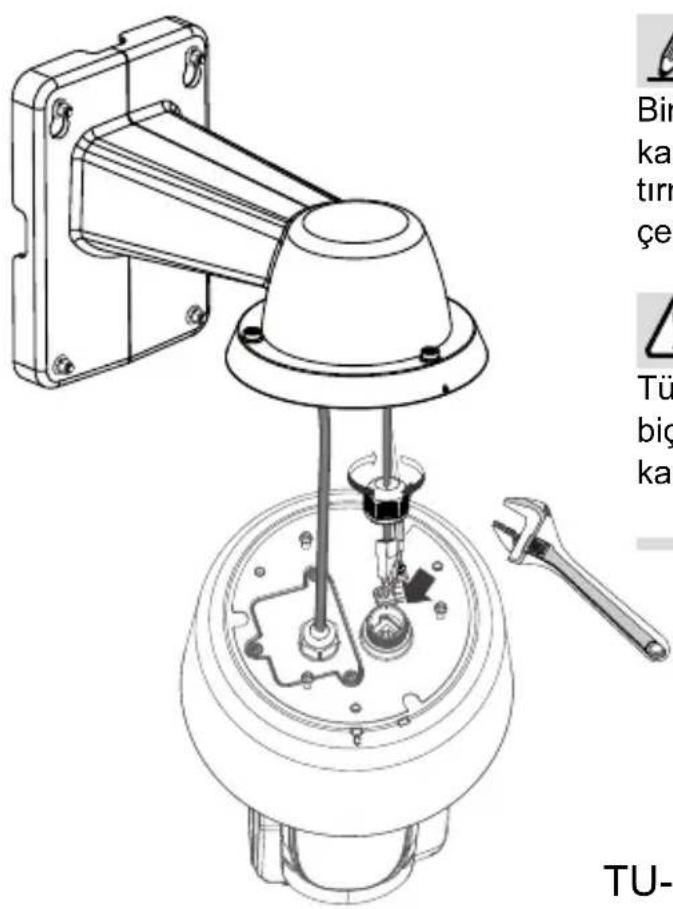

1. Ethernet kablosunu (kablo rakoruyla birlikte) kameraya bağlayın.

Bir ka tirr çe TÜ biç ka TU-

NOT:

Bir LAN kablosunun bağlantısını kesmek için, kablo rakorunu gevşetin ve kabloyu, kilitleme tırnağının yanına doğru yuva duvarı karşısında çekin.

ÖNEMLİ:

Tüm su geçirmez kablo rakorlarının düzgün biçimde takıldığından emin olun. Su sızıntısı, kamerada onarılamaz hasara neden olacaktır.

TU-88

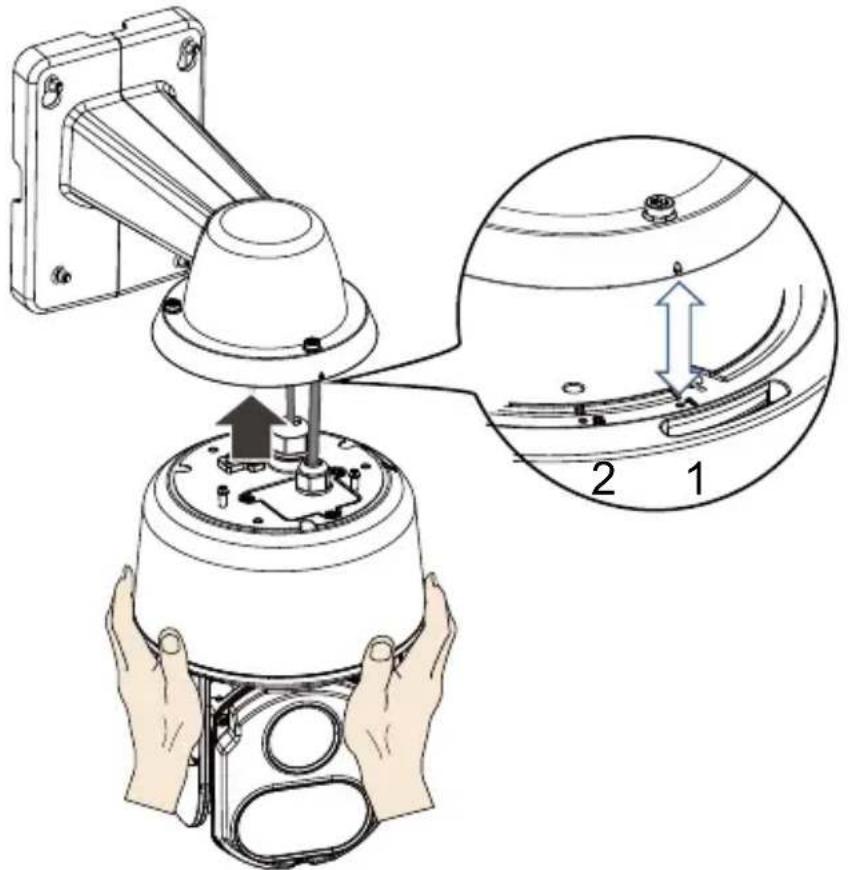

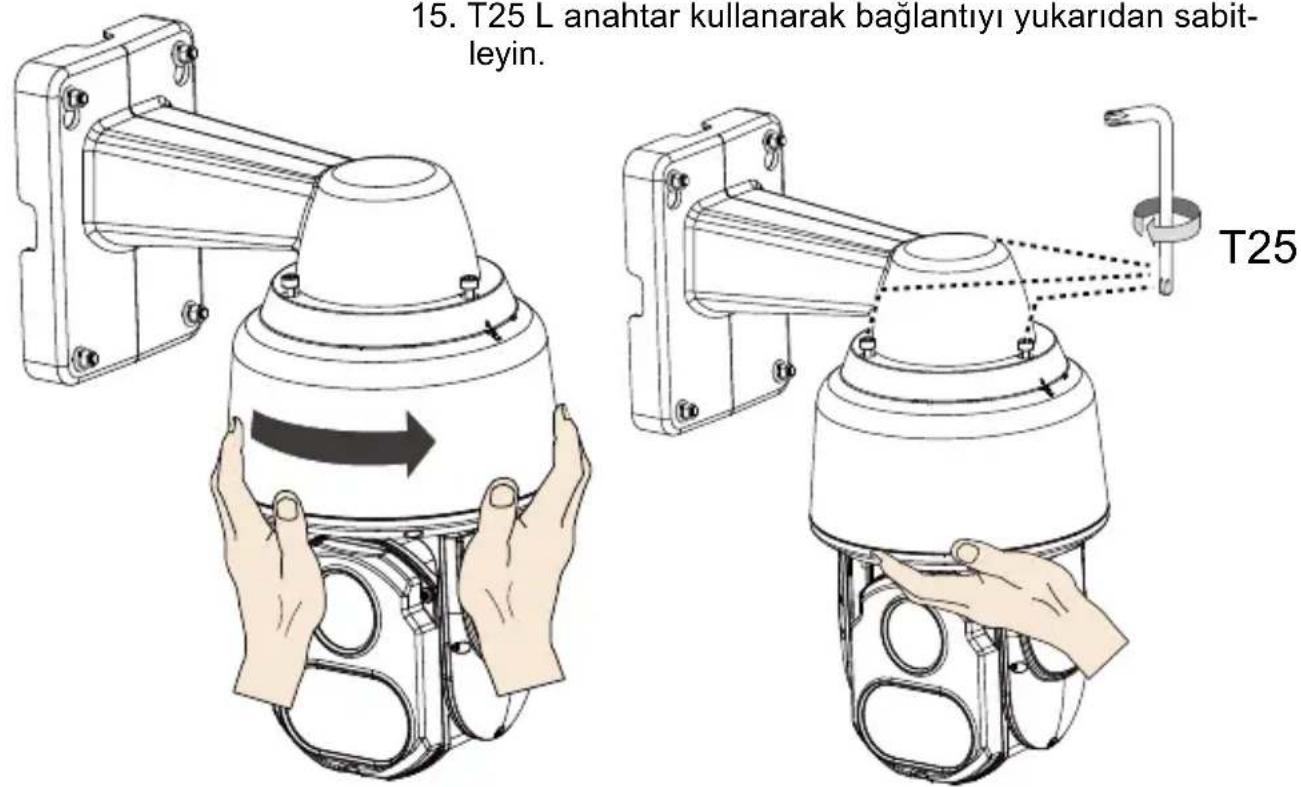

1. Kamerayı, bağlantı parçasındaki işareti kameradaki #1 işaretiyle hizalayarak bağlantı parçasına takın.

1. Kamerayı saat yönünde döndürün. Kamera yerine kilitlenmelidir.

15. T25 L anahtar kullanarak bağlantıyı yukarıdan sabitleyin. T25

TU-89

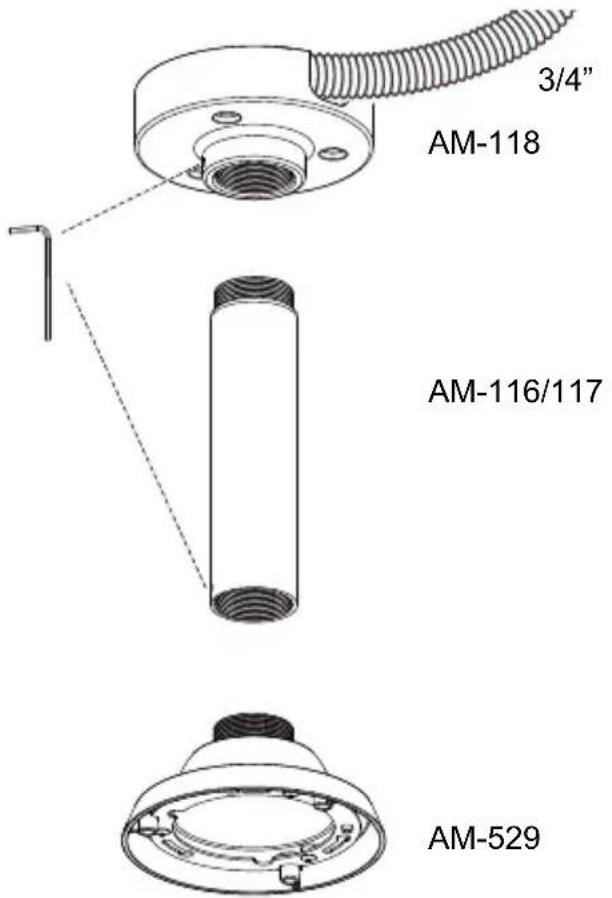

Sarkıtma Montaj

Kamera, aşağıda gösterildiği gibi bir sarkıtma montaj bileşimi aracılığıyla da kurulabilir. Kurulum prosedürünün kalan kısmı yukarıda açıklananla aynıdır.

Bu aygıtlar (kızılötesi LED), çalışma moduna bağlı olarak izleme açısından (aralığının) kolayca değişiklik gösterdiği yüksek yoğunluklu kızılötesi ışık yayar. Göz yaralanması tehlikesini önlemek için, lütfen yakın mesafeden LED'lere doğrudan bakmayın ve kızılötesi aydınlatmanın etkin olup olmadığını kontrol etmek için kamera canlı görünümünü kullanmayı unutmayın.
