MANUALE UTENTE SD9364EH Vivotek

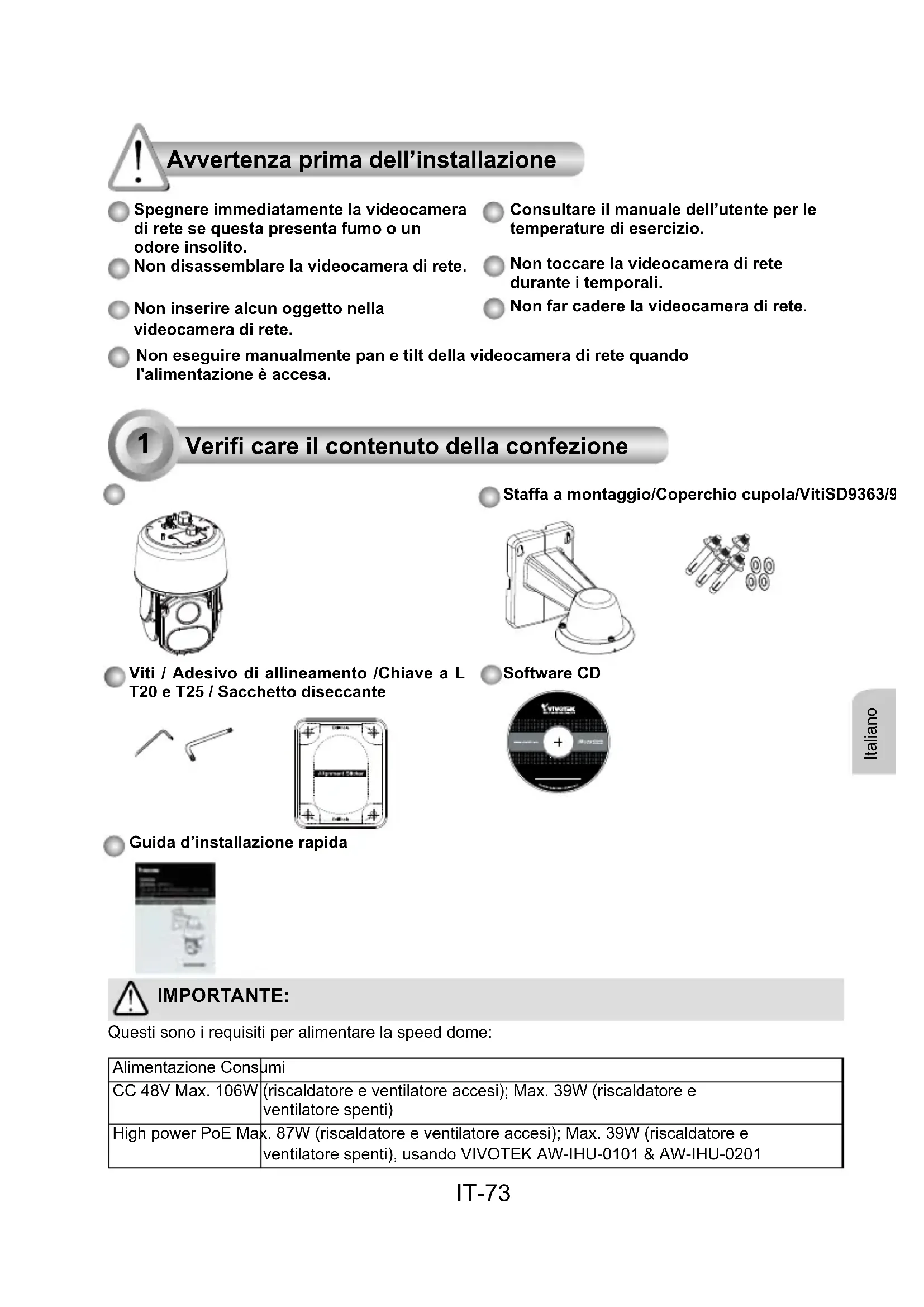

Avvertenza prima dell'installazione
Non inserire alcun oggetto nella videocamera di rete.
Non eseguire manualmente pan e tilt della videocamera di rete quando l'alimentazione è accesa.
Spegnere immediatamente la videocamera di rete se questa presenta fumo o un odore insolito.
Non disassemblare la videocamera di rete.
Consultare il manuale dell'utente per le temperature di esercizio.
Non toccare la videocamera di rete durante i temporali.
Non far cadere la videocamera di rete.
1 Verifi care il contenuto della confezione


Staffa a montaggio/Coperchio cupola/VitiSD9363/9

Viti / Adesivo di allineamento /Chiave a L T20 e T25 / Sacchetto diseccante


Software CD

Guida d'installazione rapida


IMPORTANTE:
Questi sono i requisiti per alimentare la speed dome:
| Alimentazione Consumi | |
| CC 48V Max. 106W | (riscaldatore e ventilatore accesi); Max. 39W (riscaldatore e ventilatore spenti) |
| High power PoE Max. | 87W (riscaldatore e ventilatore accesi); Max. 39W (riscaldatore e ventilatore spenti), usando VIVOTEK AW-IHU-0101 & AW-IHU-0201 |
2
Descrizione fisica

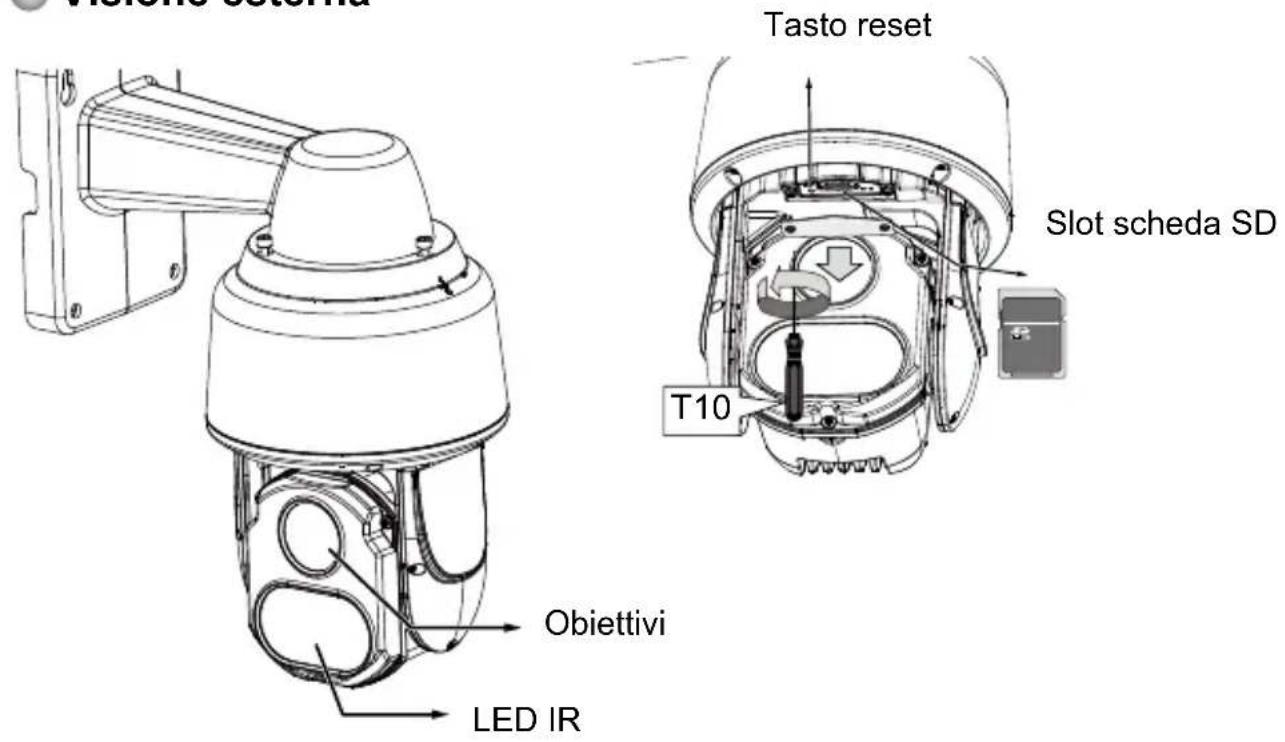

Visione esterna


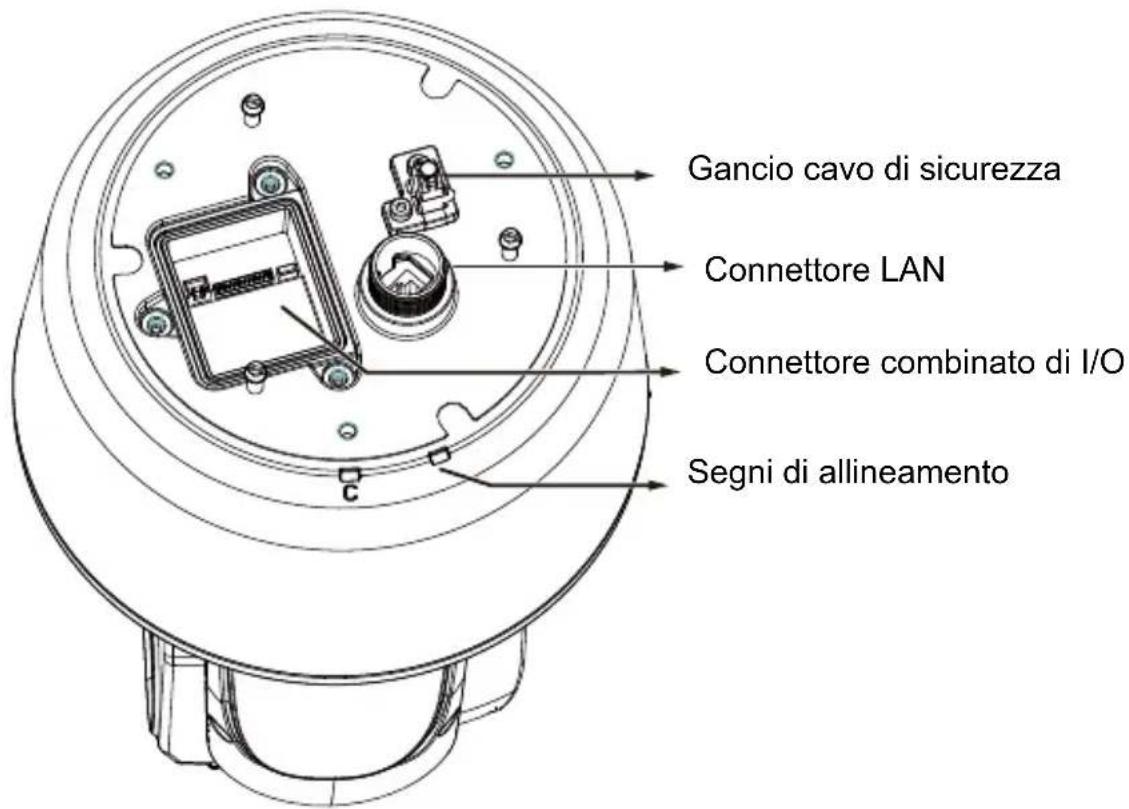

Gancio cavo di sicurezza Connettore LAN Connettore combinato di I/O Segni di allineamentoIT-74

Installazione hardware

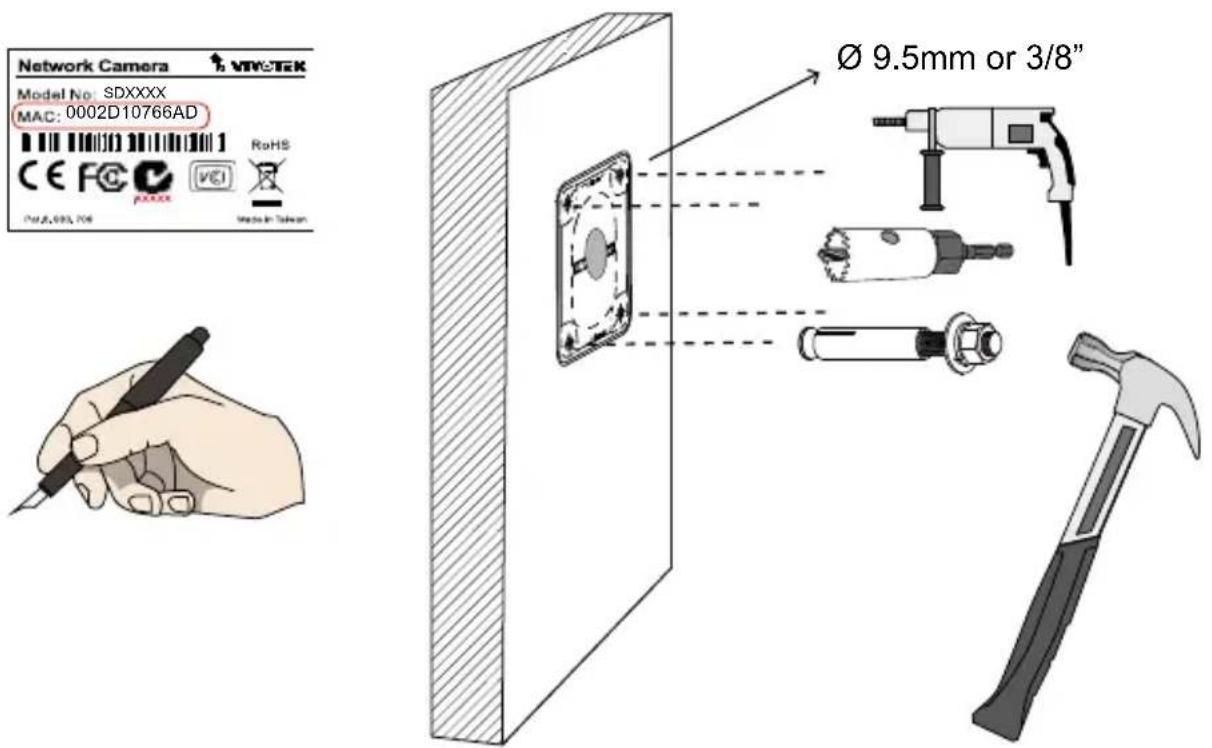

- Annotare l'indirizzo MAC della telecamera per riferimento futuro.
- Il peso delle telecamera è di 3 Kg. Selezionare un luogo di montaggio rigido per evitare vibrazioni. Attaccare l'adesivo d'allineamento al muro.
- Praticare 4 fori pilota (9,5 mm di diametro e 4 cm in profondità) nel muro e piantare i supporti filettati. Notare che si dovrebbe piantare i supporti con il dado esagonale in modo tale che i poli filettati non vengano deformati! Se è il caso, praticare un altro foro per fare passare i cavi.

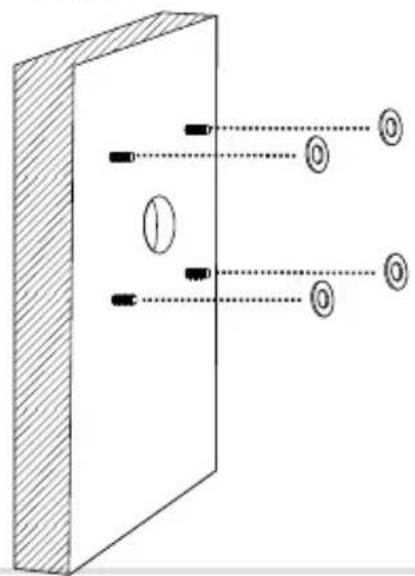

- Rimuovere i dadi esagonali, rondelle, e lasciare una rondella su ciascuno dei poli filettati.

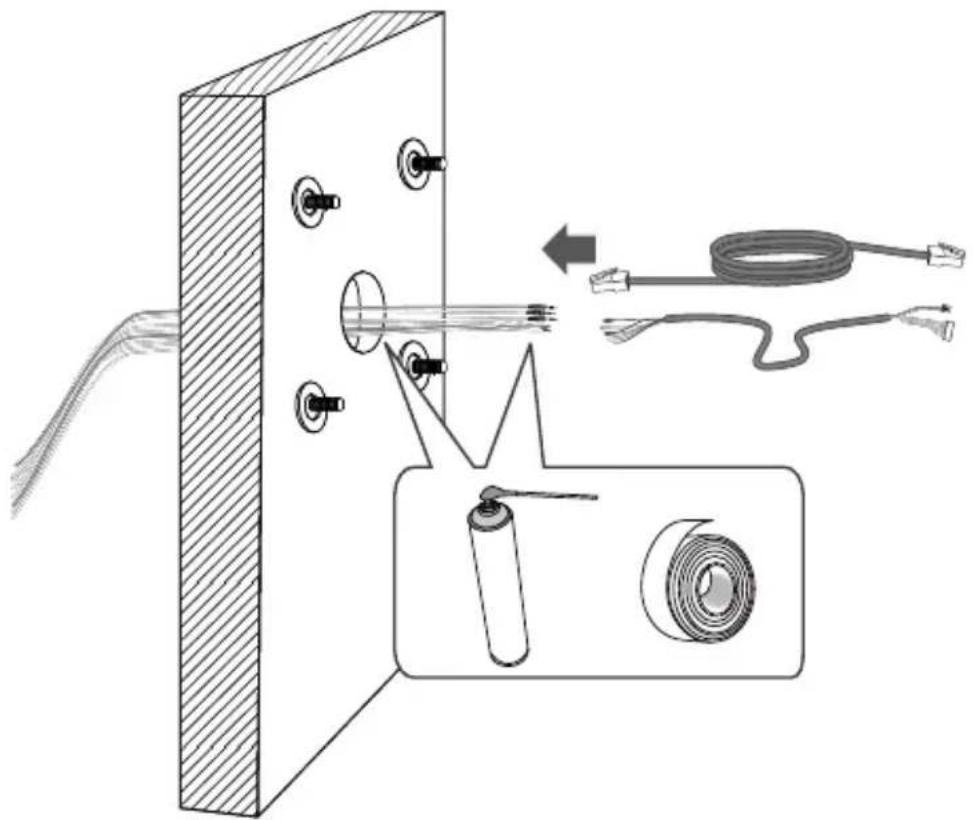

- Collegare l'alimentazione o fili I/O e utilizzare nastri di schiuma o schiuma di tenuta per garantire l'impermeabilità del lato posteriore.

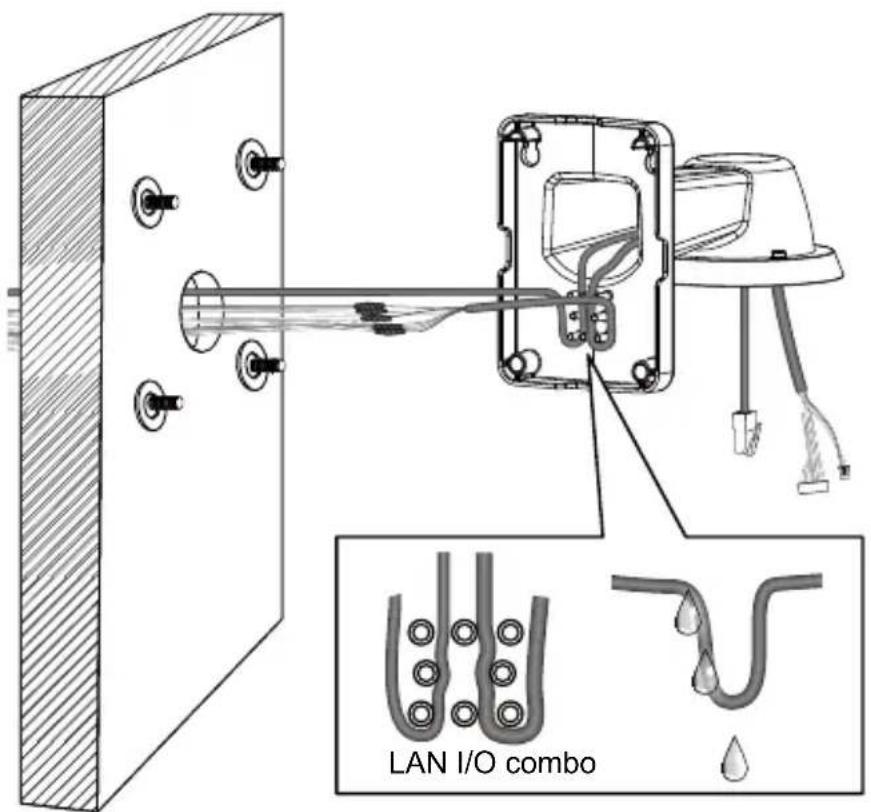

- Far passare i cavi combo I/O ed Ethernet lungo i poli guida in modo da formare degli anelli goccia.

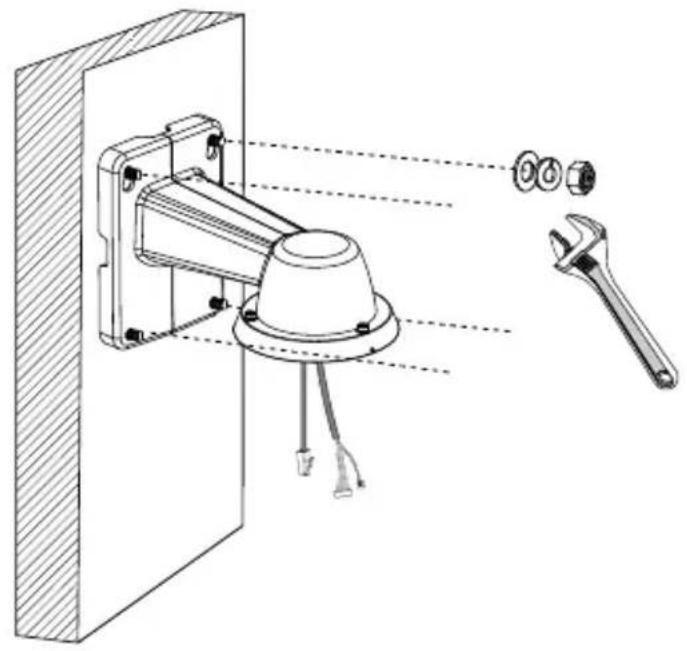

- Fissare la staffa alla parete.

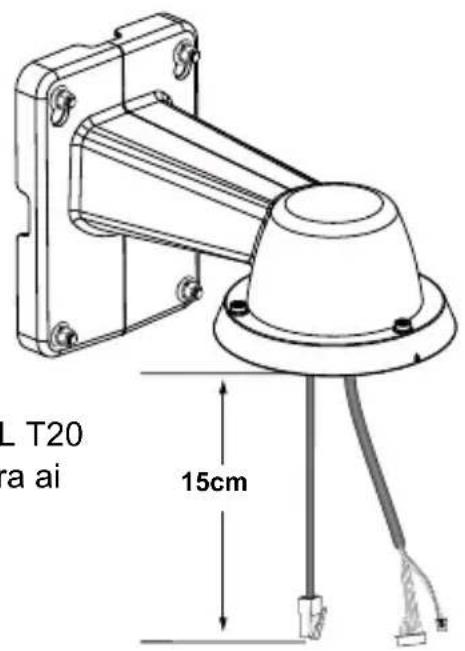

La lunghezza del cavo appeso sulla parte esterna della staffa deve essere 15 centimetri


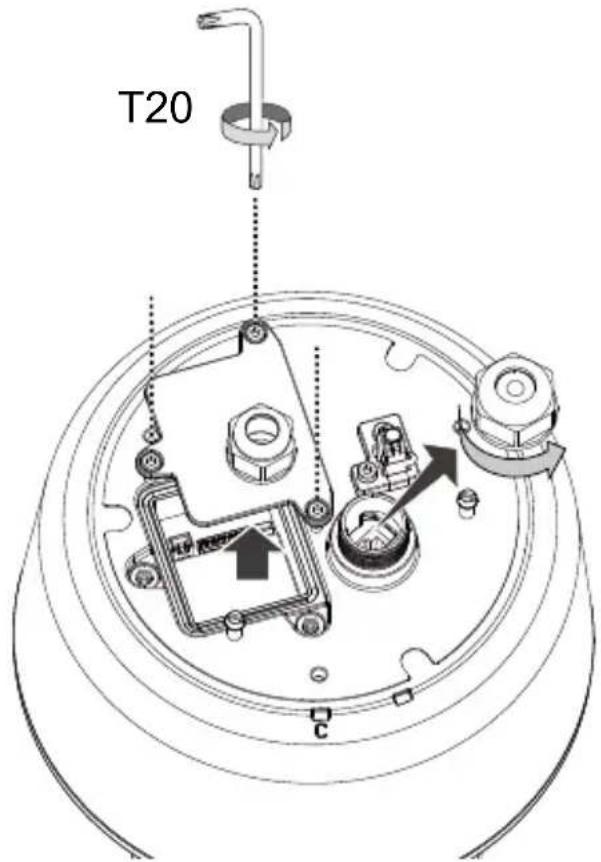

L T20 ra ai 15cm- Rimuovere il pressacavo dalla porta LAN. Se si preferiscono fili I/O o 48V, utilizzare la chiave a L T20 chiave per rimuovere il coperchio superiore sopra ai connettori I O.


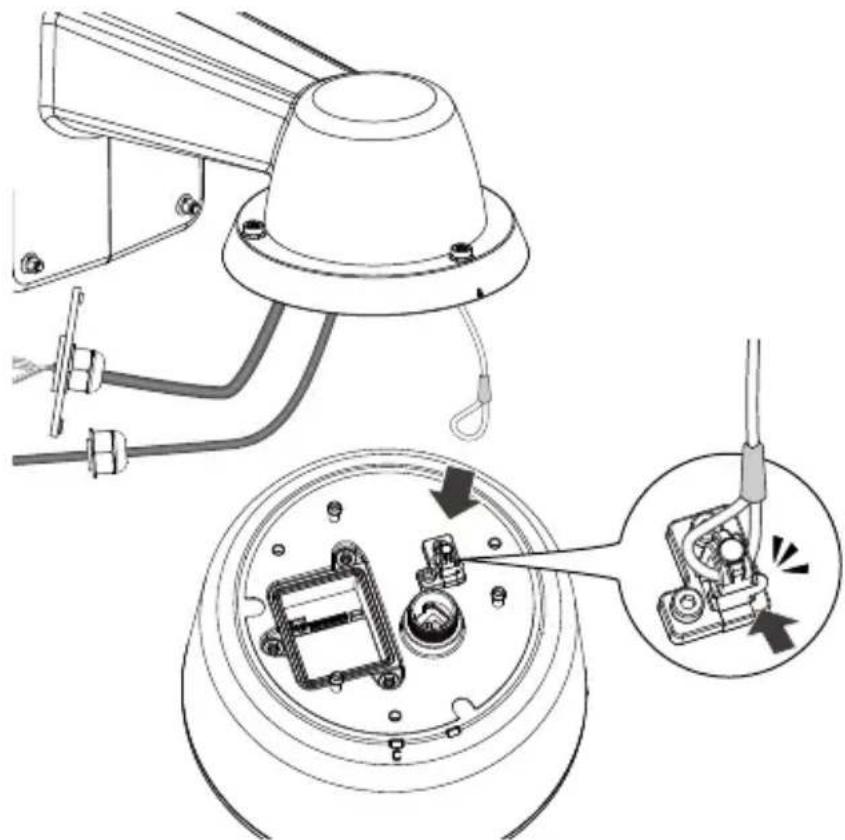

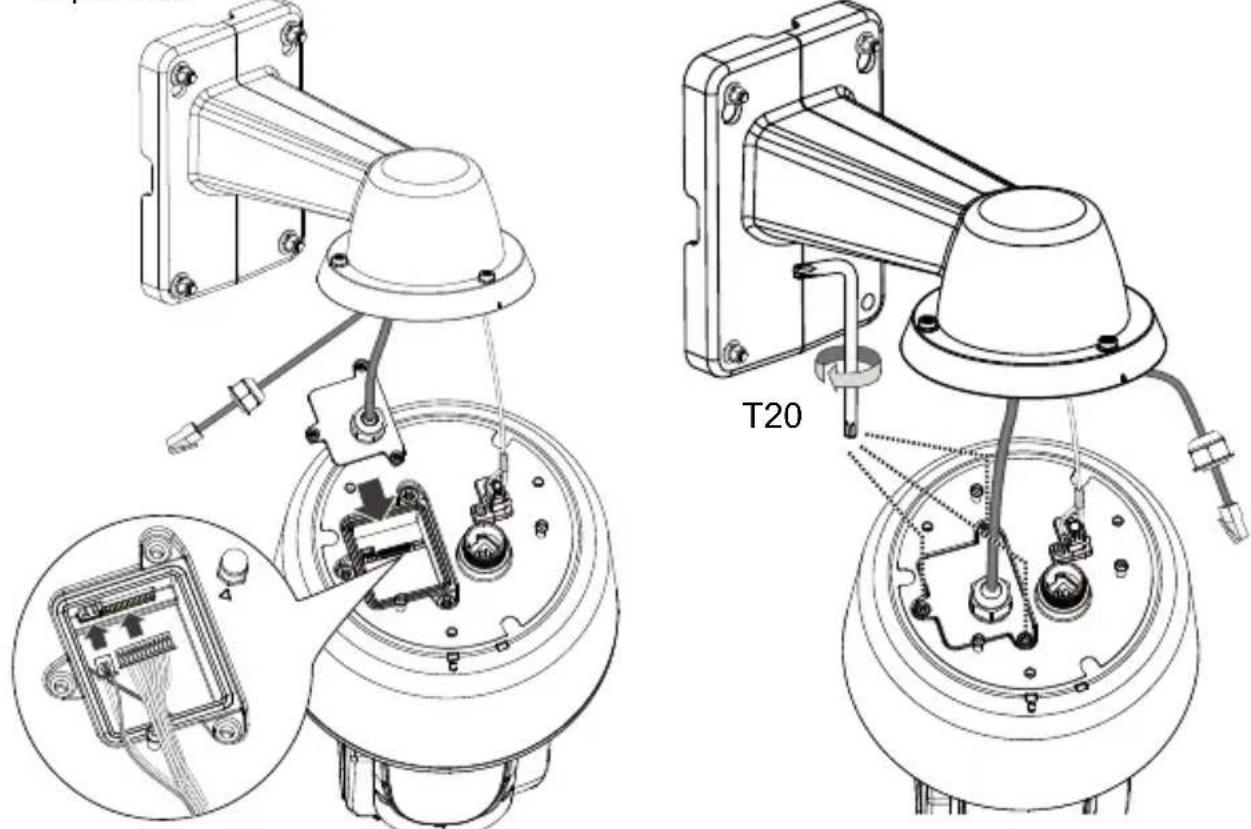

T20 C- Collegare il cavo di sicurezza tra la staffa e la telecamera.

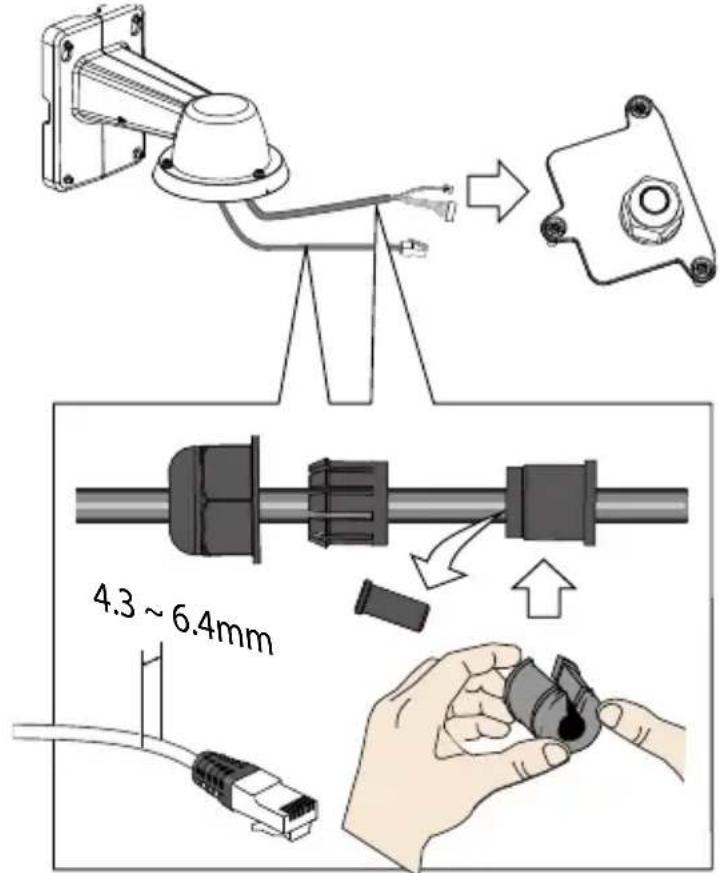

- Installare i componenti del pressacavo impermeabile sui cavi di rete Ethernet e i cavi combo I/O.

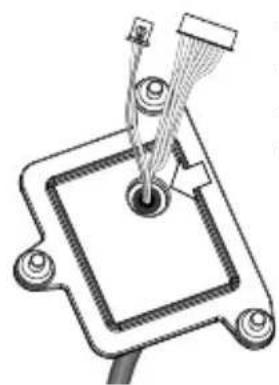

Il rivestimento esterno del cavo combo è a filo con il foro di cablaggio.

- Collegare le intestazioni del cavo I/O alla telecamera e poi fissare il coperchio superiore.

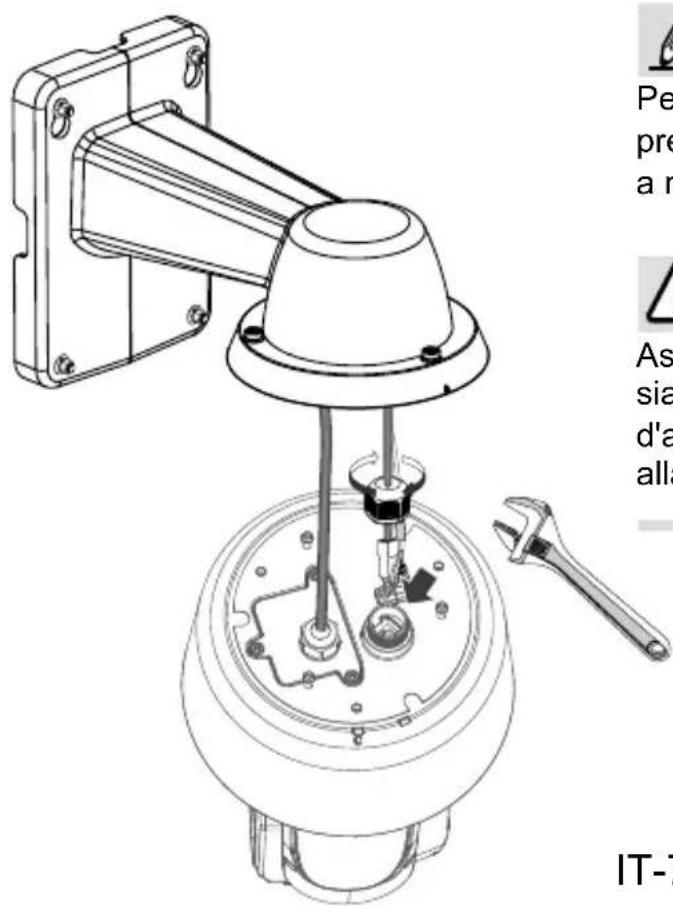

- Collegare il cavo Ethernet (con il relativo pressacavo) alla telecamera.
NOTA:
Per scollegare un cavo LAN, allentare il pressacavo ed estrarre il cavo contro la presa a muro verso il lato del fermo.

IMPORTANTE:
Assicurarsi che tutti i pressacavo impermeabili siano stati installati correttamente. Perdite d'acqua possono provocare danni irreparabili alla telecamera.

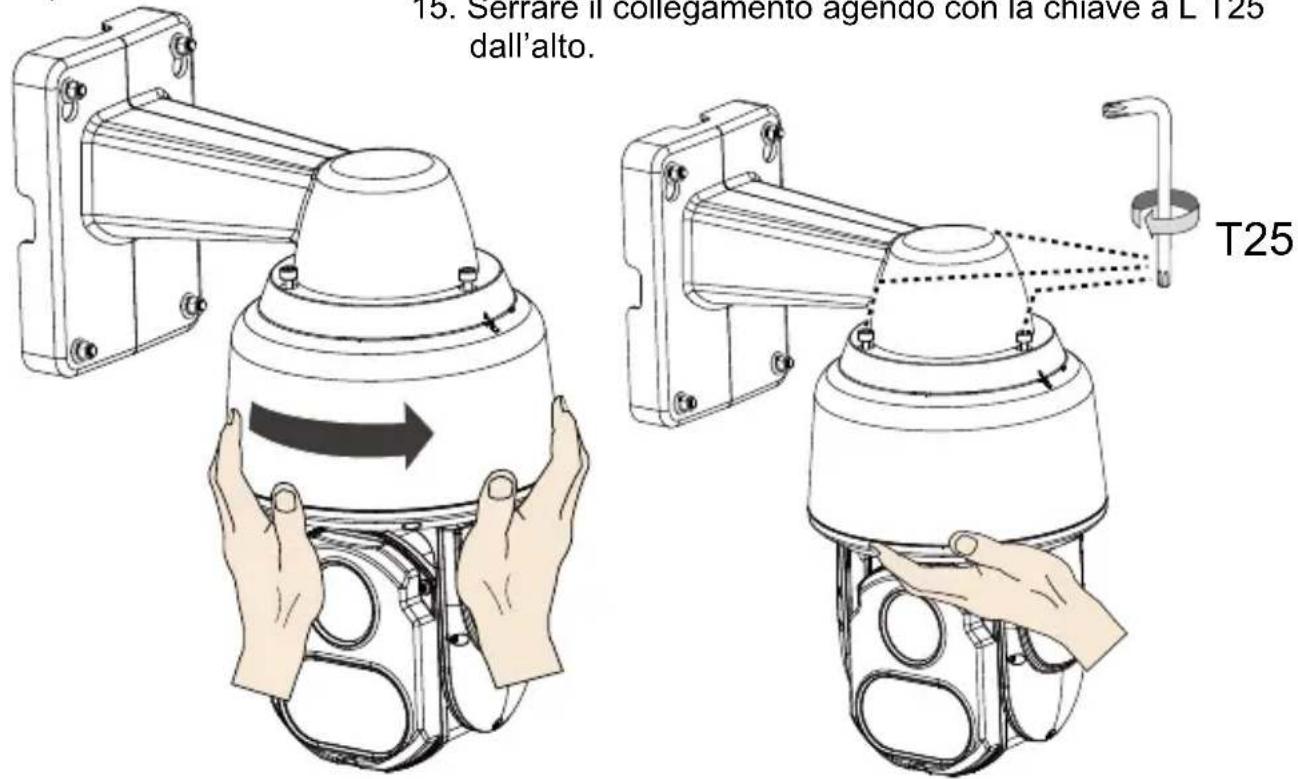

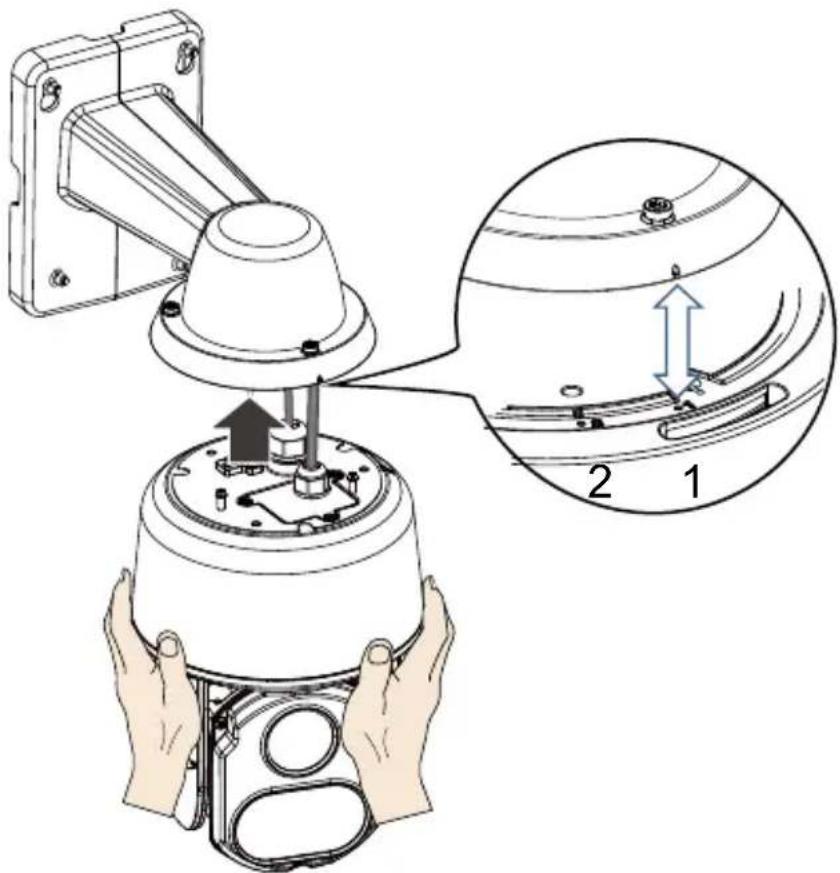

- Installare la telecamera sulla staffa allineando il segno sulla staffa con la marca-tura #1 sulla telecamera.

- Ruotare la telecamera in senso orario. La telecamera dovrebbe essere bloccata in posizione.


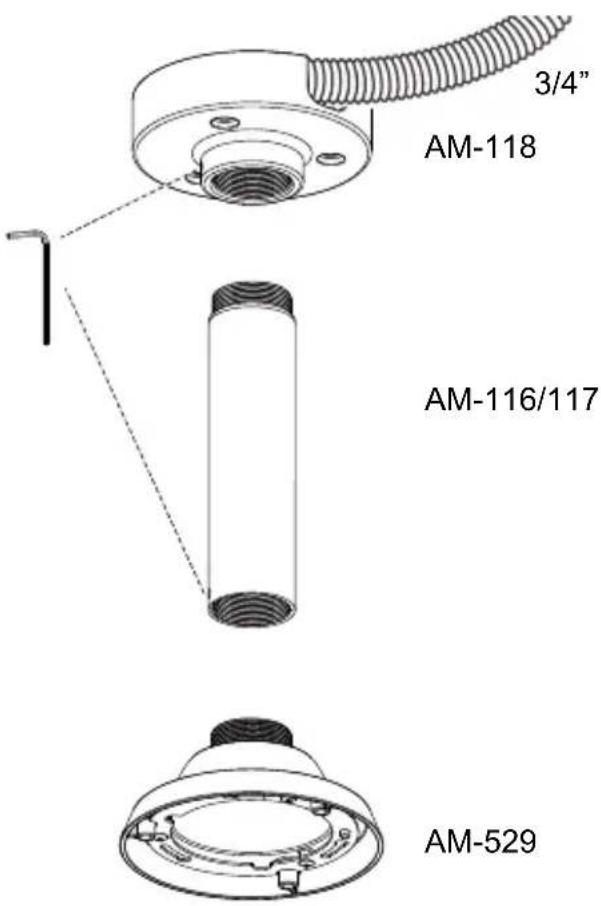

Montaggio a sospensione
La telecamera può anche essere montata con una combinazione di montaggio sospensione come indicato sotto. Il resto della procedura di installazione è come quella indicata sopra.

Questi dispositivi (IR LED) emettono luce a infrarossi ad alta concentrazione, il cui angolo di visione (campo) varia in modo uniforme in funzione della modalità operativa. Per evitare il rischio di lesioni agli occhi, non fissare direttamente i raggi LED a distanza ravvicinata e ricordarsi di usare la funzione di visione in tempo reale della telecamera per accertarsi che l'illuminazione IR sia attiva.
