GEBRUIKSAANWIJZING SD9364EH Vivotek

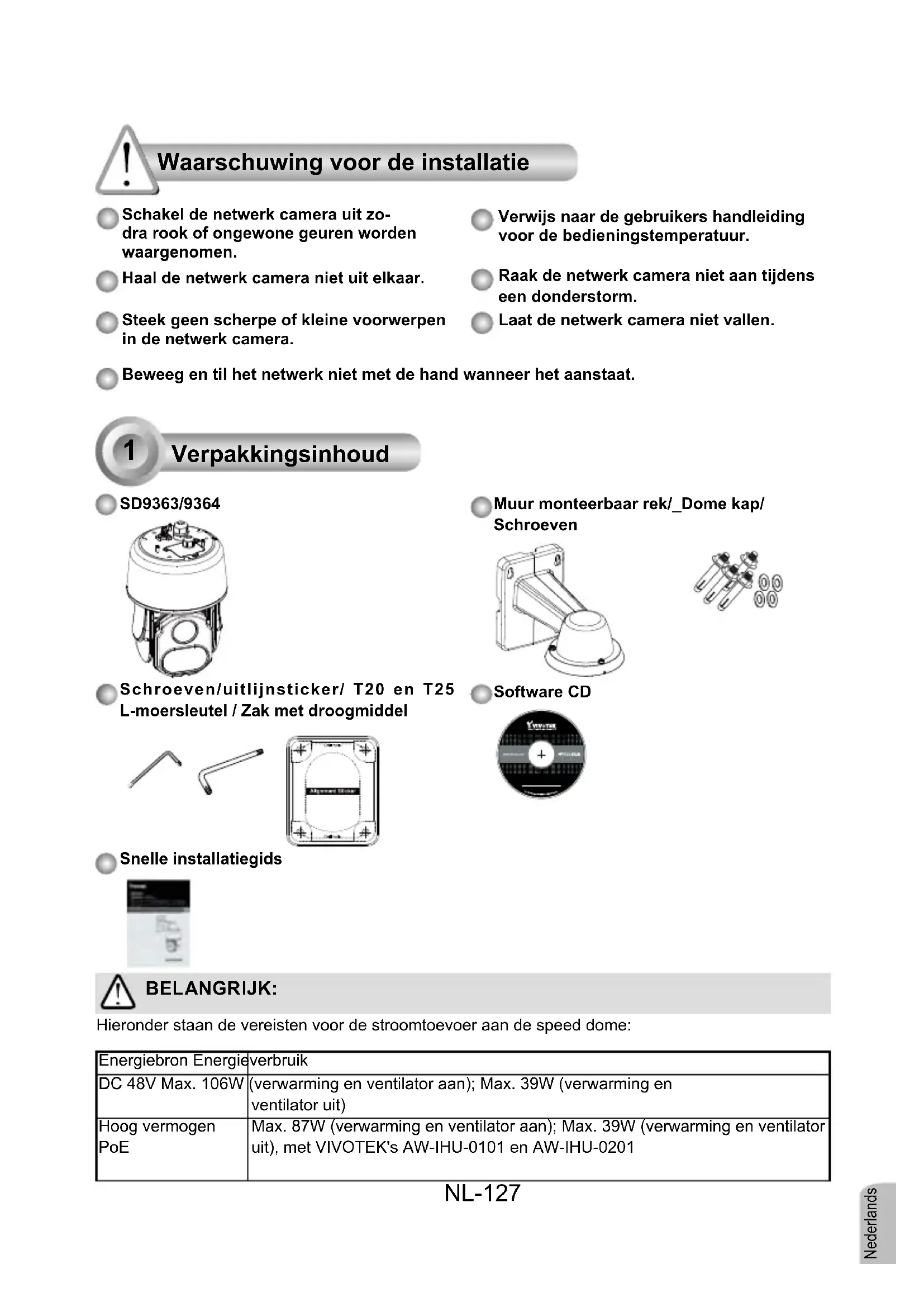

Waarschuwing voor de installatie

Schakel de netwerk camera uit zo- dra rook of ongewone geuren worden waargenomen.

Haal de netwerk camera niet uit elkaar.

Steek geen scherpe of kleine voorwerpen in de netwerk camera.

Beweeg en til het netwerk niet met de hand wanneer het aanstaat.

Verwijs naar de gebruikers handleiding voor de bedieningstemperatuur.

Raak de netwerk camera niet aan tijdens een donderstorm.

Laat de netwerk camera niet vallen.

Verpakkingsinhoud

SD9363/9364

Schroeven/uitlijnsticker/ T20 en T25 L-moersleutel / Zak met droogmiddel

- Muur monteerbaar rek/_Dome kap/Schroeven

Snelle installatiegids

BELANGRIJK:

Hieronder staan de vereisten voor de stroomtoevoer aan de speed dome:

Energiebron Energie	verbruik
DC 48V Max. 106W	(verwarming en ventilator aan); Max. 39W (verwarming en ventilator uit)
Hoog vermogen PoE	Max. 87W (verwarming en ventilator aan); Max. 39W (verwarming en ventilator uit), met VIVOTEK's AW-IHU-0101 en AW-IHU-0201

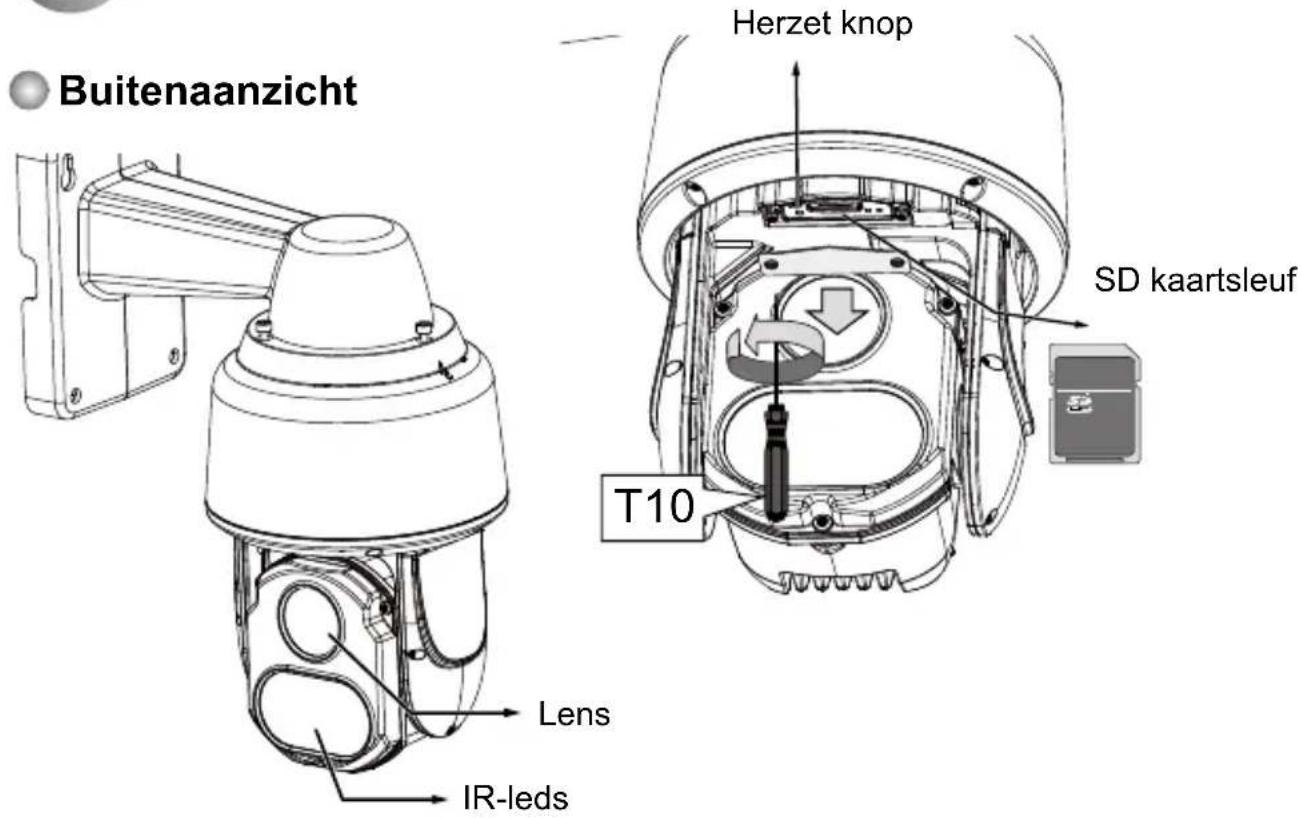

2 Fysieke beschrijving

Buitenaanzicht Herzet knop SD kaartsleuf T10 Lens IR-leds

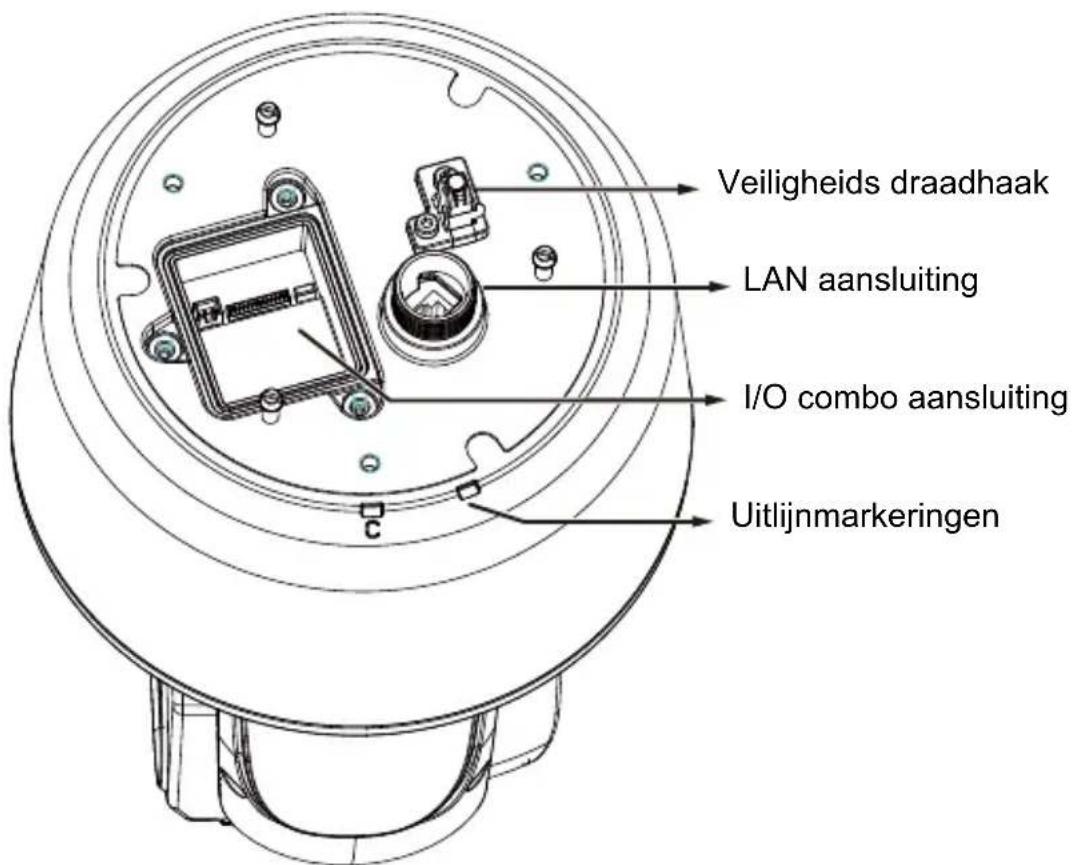

Bovenaanzicht

Veiligheids draadhaak LAN aansluiting I/O combo aansluiting Uitlijnmarkeringen

NL-128

3

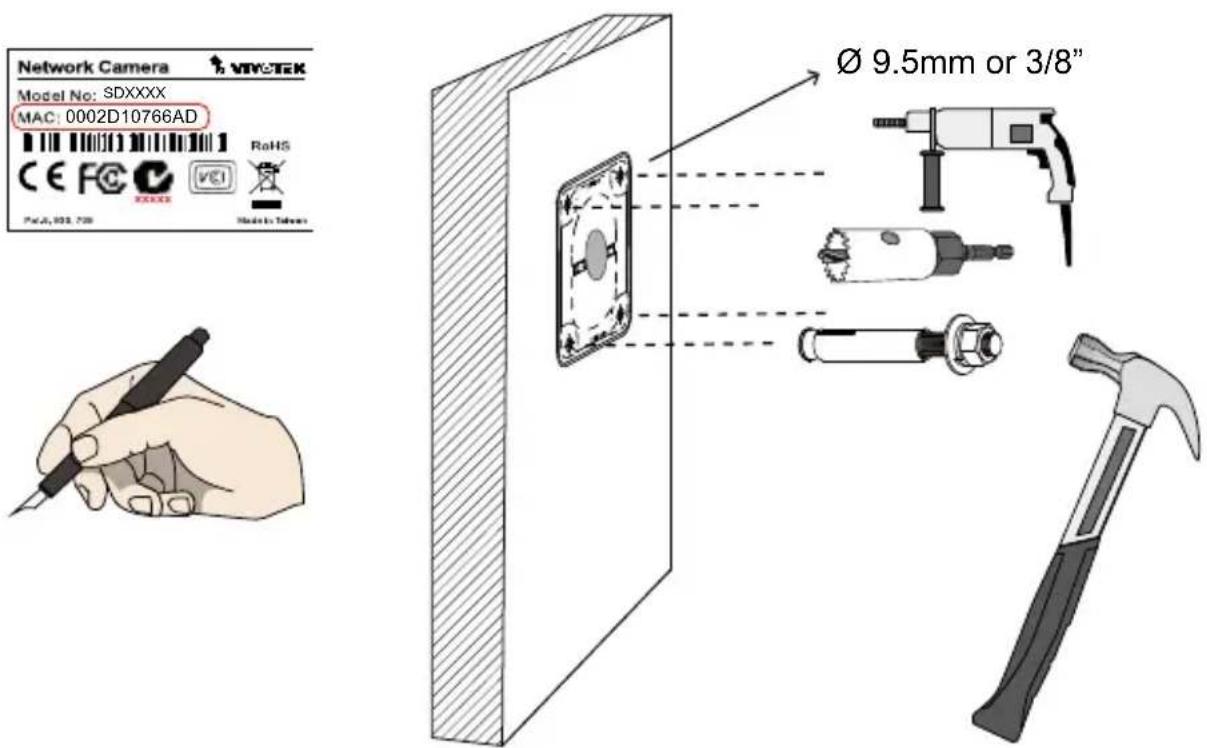

1. Noteer het MAC adres van de camera voor latere referentie.
2. De camera weegt 3 kg. Kies om te monteren een stevige lokatie om trillen van de camera te voorkomen. Breng de uitlijnsticker aan op de muur.
3. Boor 4 hulpgaten(9,5 mm in diameter en 4 cm diep) in de muur, en hamer dan de bedrade ankers daarin. Let op dat je de ankers moet hameren met zeskantige moeren erop zodat de bedrade polen niet vervormd worden! Indien gewenst, boor een ander gat voor geleide kabels.

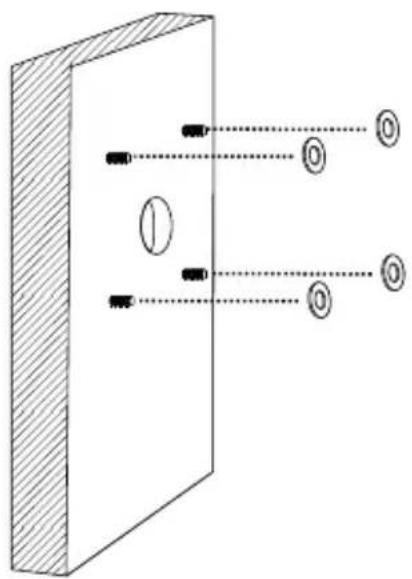

1. Verwijder de zeskantmoeren, sluitringen en laat een sluitring achter op elk van de schroefstangen.

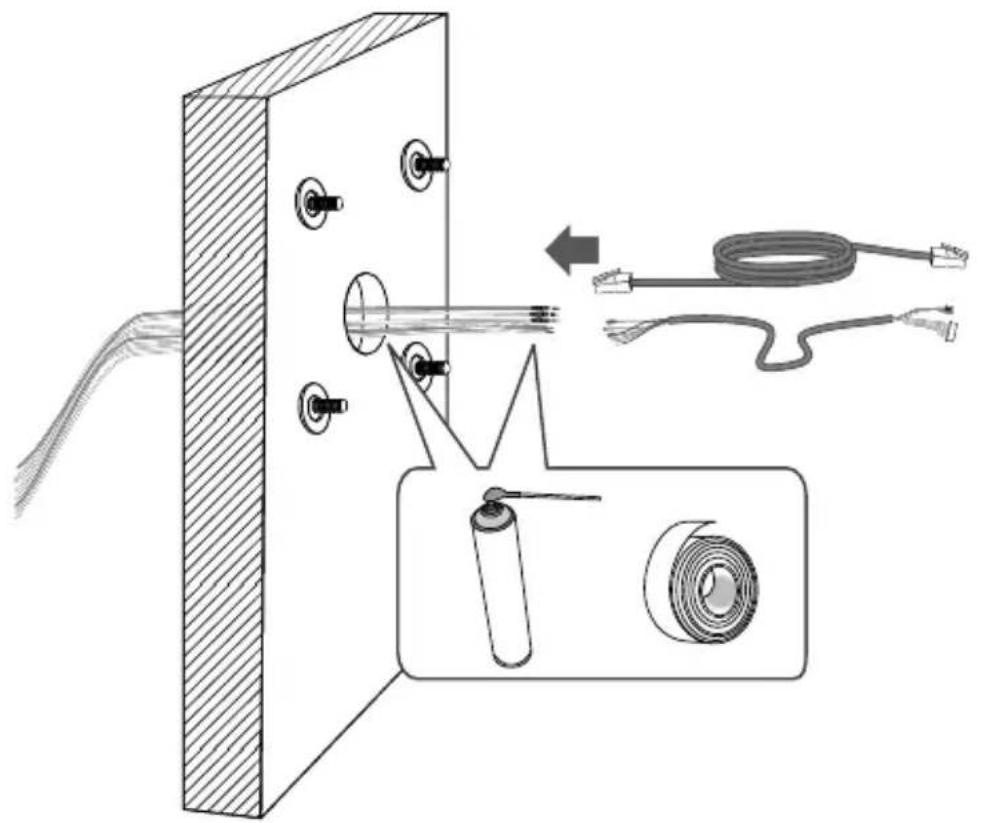

1. Sluit stroomnet of I/O kabels aan en gebruik foamtape of dicht af met schuim om de aansluiting aan de achterzijde waterdicht te maken.

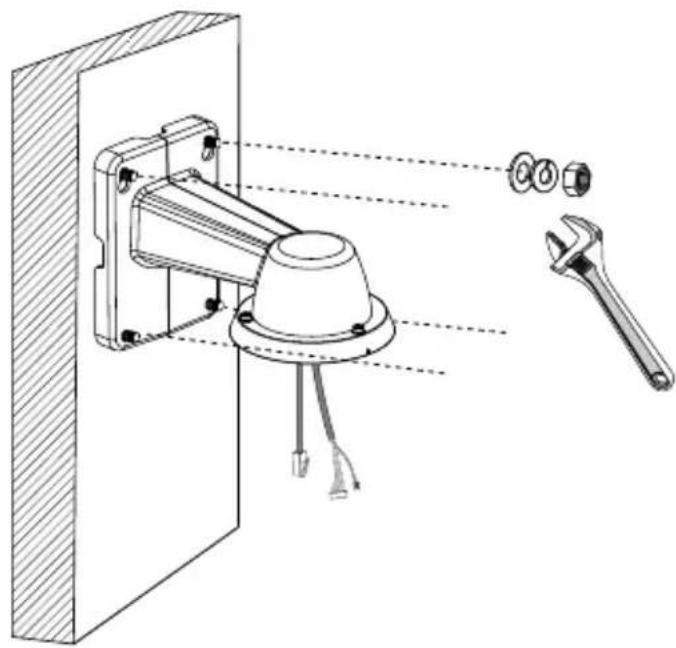

1. Bevestig de steunplaat aan de muur.

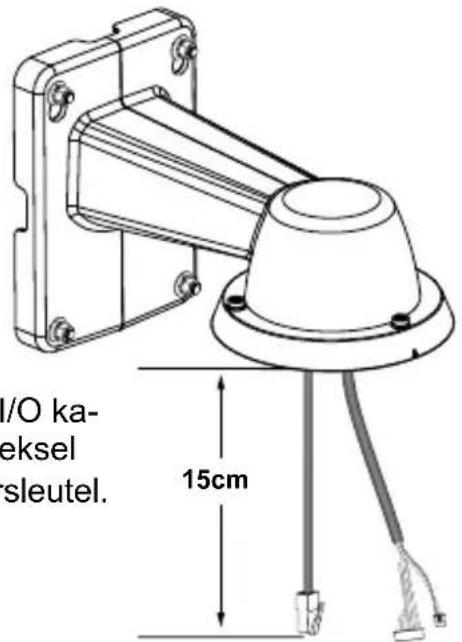

De lengte van de kabel die aan de buitenkant van de steunplaat hangt dient 15 cm te zijn.

I/O ka- eksel sleutel. 15cm

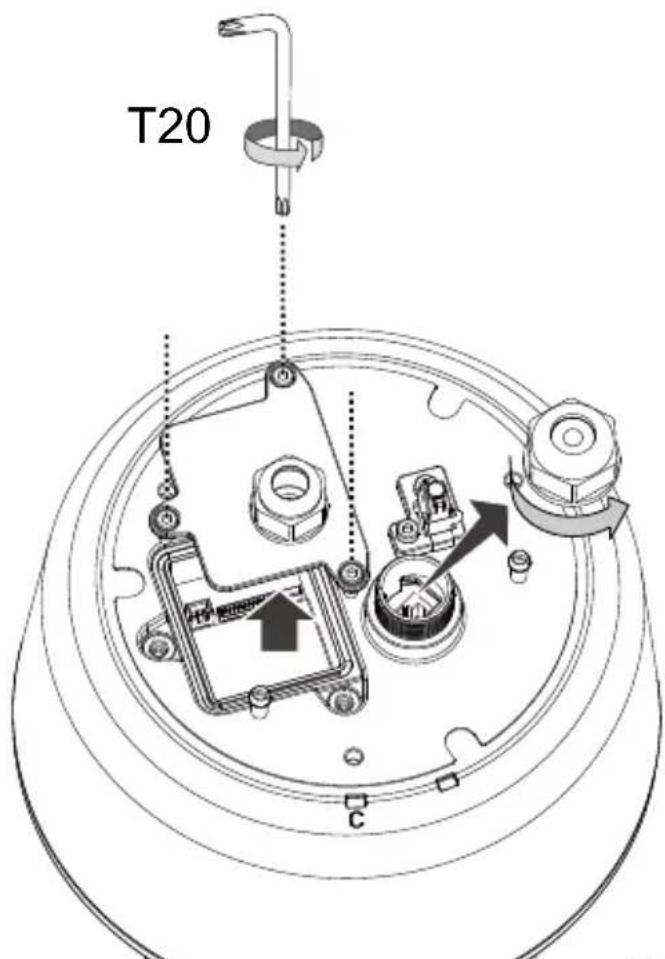

1. Verwijder de kabelwartel van de LAN poort. Als I/O kabels of 48V stroom gewenst zijn, verwijder het deksel op de I/O aansluitingen dan met een T20 L-moersleutel.

T20 C

NL-131

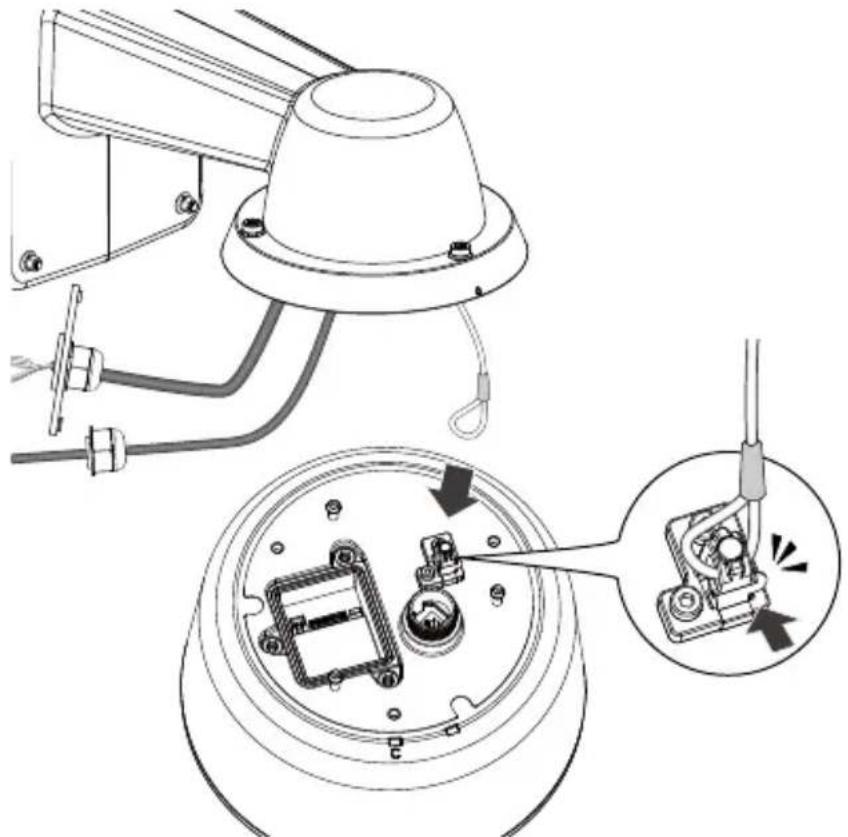

1. Sluit de veiligheidskabel aan tussen de steunplaat en de camera.

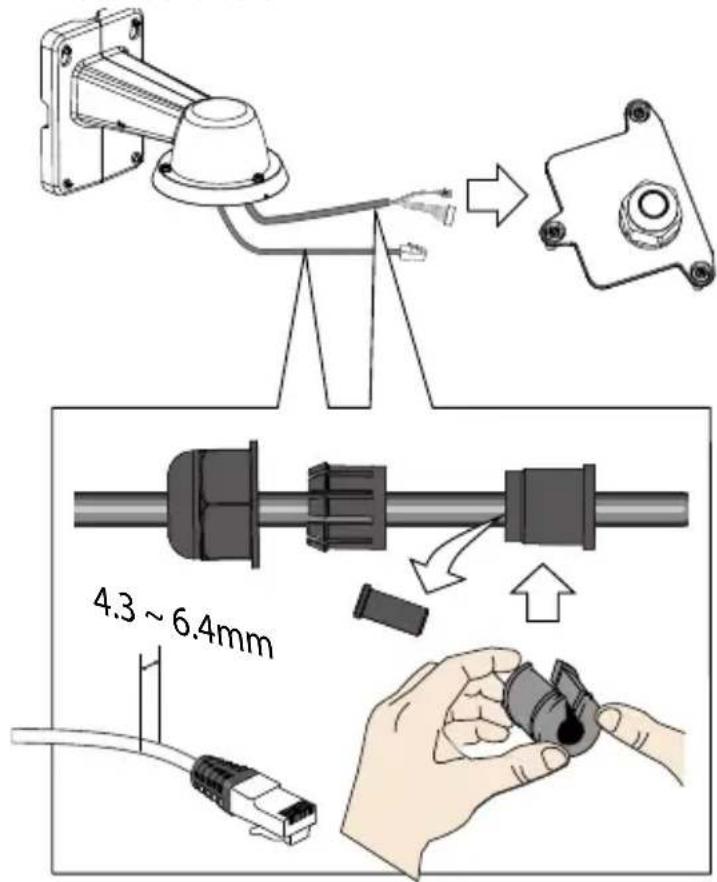

1. Installeer de onderdelen van de waterdichte kabelwartel op de Ethernet- en I/O combokabels.

De houder van de combokabel ligt gelijk met het gat voor de bekabeling.

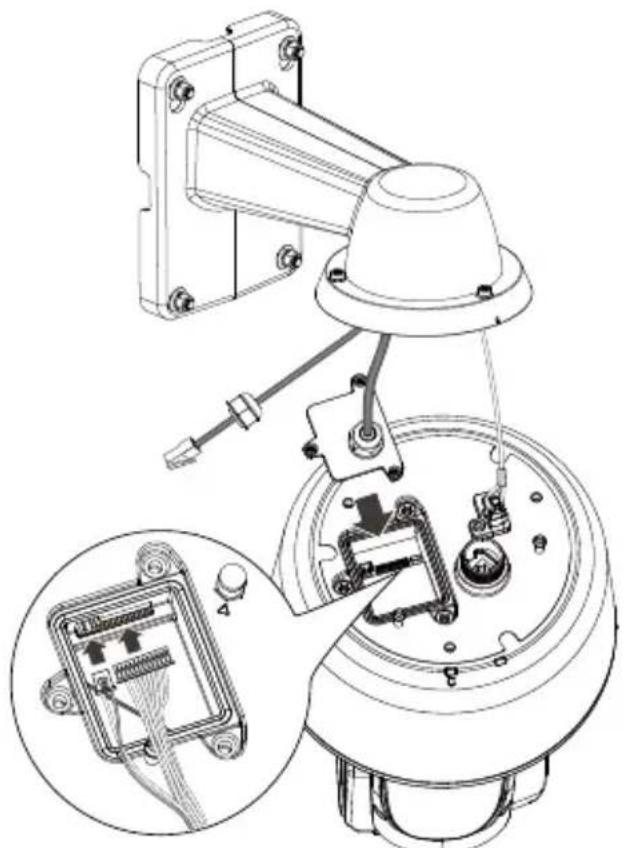

1. Sluit de I/O kabelkoppen aan op de camera en bevestig het deksel.

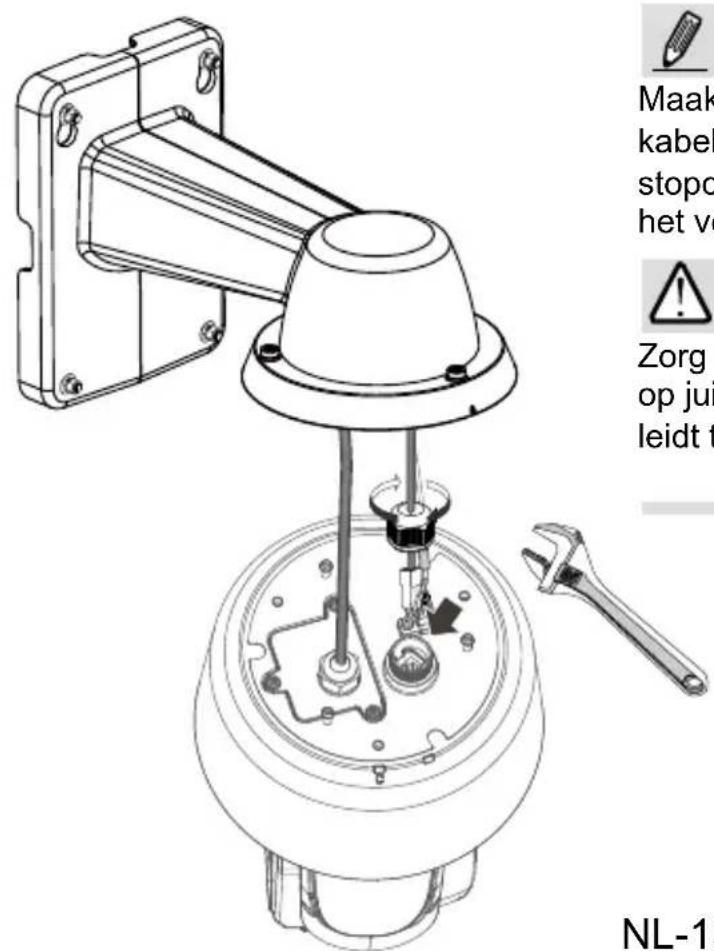

1. Sluit de Ethernetkabel (met zijn kabelwartel) aan op de camera.

Maak kabel stopo het ve ! Zorg op jui leidt t NL-1

OPMERKING:

Maak om de LAN-kabel te verwijderen de kabelwartel los en trek de kabel tegen het stopcontact in de richting van de zijkant van het vergrendelingslipje.

BELANGRIJK!

Zorg ervoor dat alle waterdichte kabelwartels op juiste wijze zijn geïnstalleerd. Waterlekkage leidt tot onherstelbare schade aan de camera.

NL-133

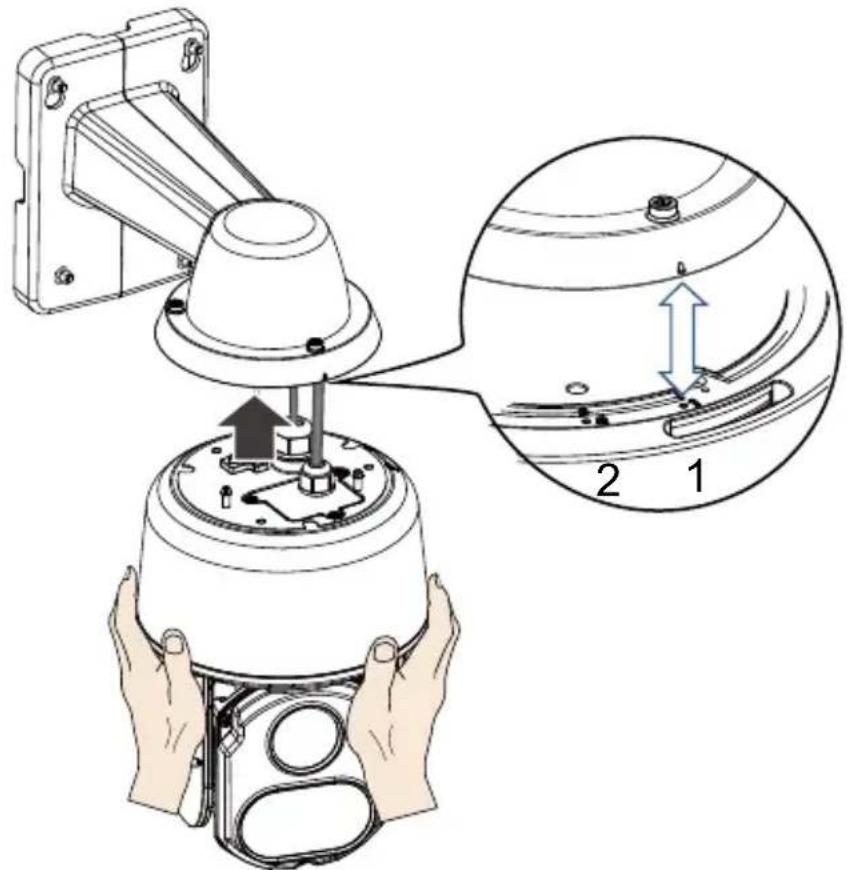

1. Installeer de camera op de steunplaat door markeringen op de steunplaat uit te lijnen met de #1 marking op de camera.

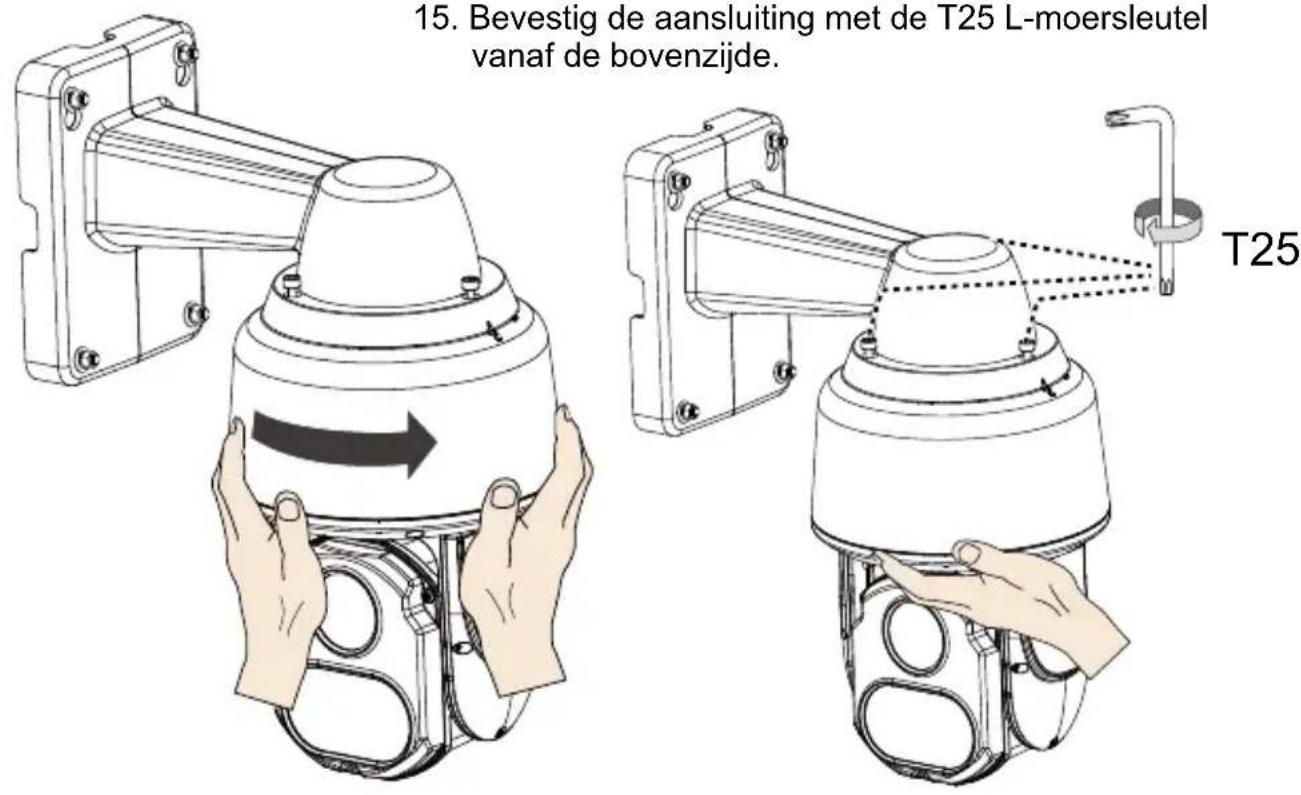

1. Draai de camera met de klok mee. De camera dient te worden vergrendeld.

15. Bevestig de aansluiting met de T25 L-moersleutel vanaf de bovenzijde. T25

NL-134

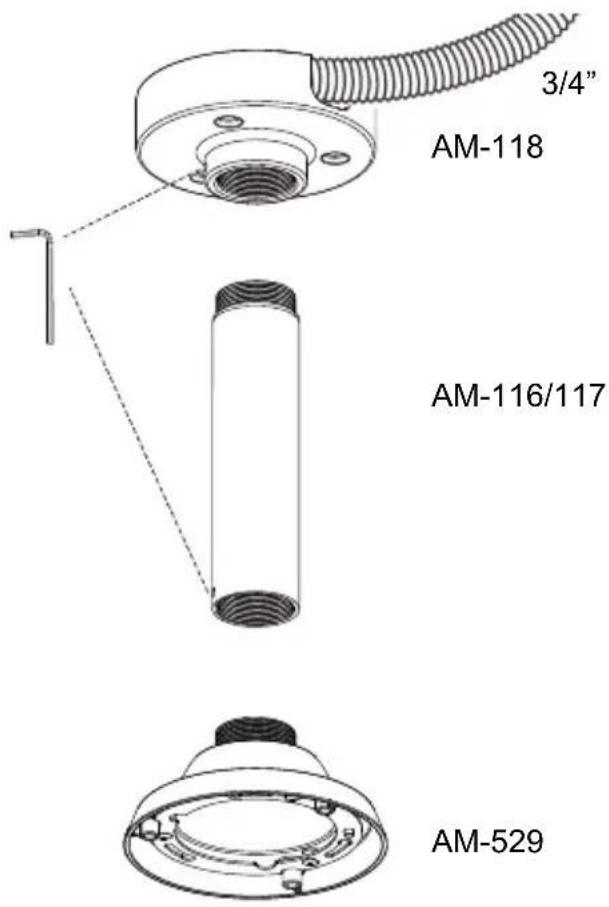

Hangende montage

De camera kan ook worden geïnstalleerd door een hangende montage combinatie zoals hieronder getoond. De rest de van de installatieprocedure is hetzelfde als die hierboven beschreven.

Deze apparaten (IR LED) versturen sterk geconcentreerd infrarood licht, met een kijkhoek (bereik) die licht is gevarieerd, afhankelijk van de werkingstand. Om het risico van oogletsel te voorkomen, niet van dichtbij direct in de LED's kijken en vergeet niet om de camera live-view te gebruiken om te controleren of de IR-verlichting actief is.
