用户手册 SD9364EH Vivotek

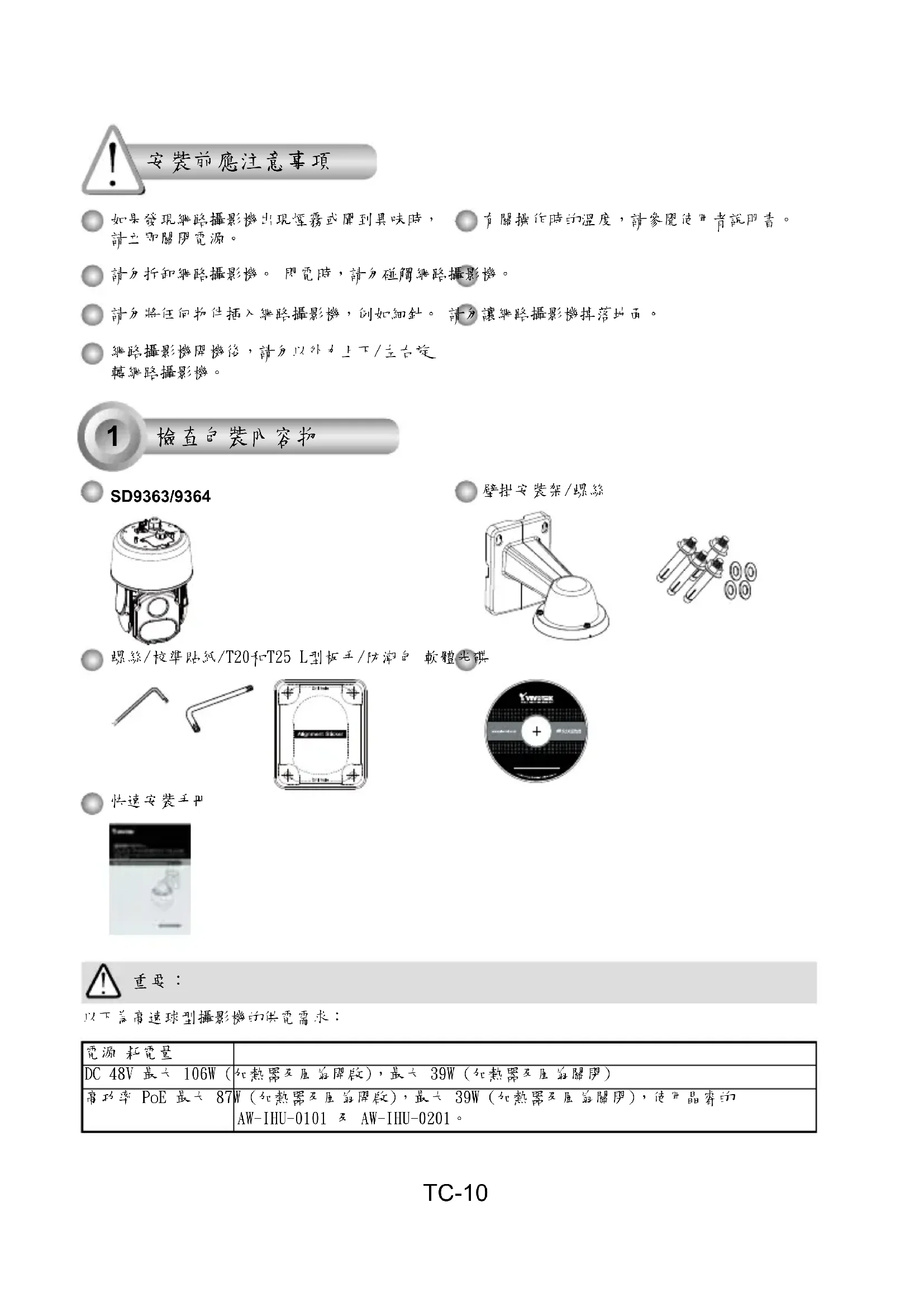

如果發現舉路攝影機出現懼霧或聞到異味時，請立即關閉電源。
有關操作時的溫度，請參閱他「肯說明書。
請多拆卸網路攝影機。即霓時，請多碰觸網路攝影機。
請勿將任何扣付插入縱路攝影機，例如細針。請勿讓縱路攝影機摔落地面。
● 維略攝影機開機後，請勿以外上下/左右旋轉綫略攝影機。

1 檢查白裝隊容物

SD9363/9364

壁挂安装架/螺絲

螺絲/校準貼紙/T20和T25 L型板王/防潮台 軟體光碟

快速安装王川

重要：

以下盖高速球型攝影機的供電需求：

鏡頭 紅外線 LED

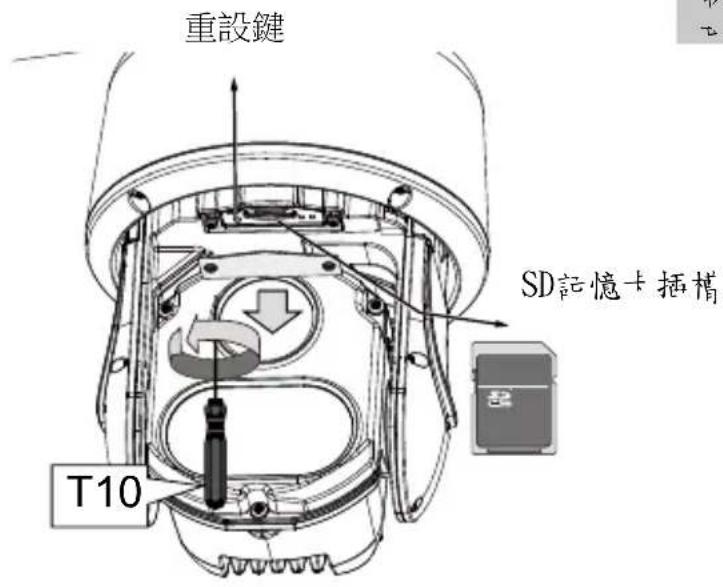

重設鍵 SD記憶卡插槽 T10

頂視圖

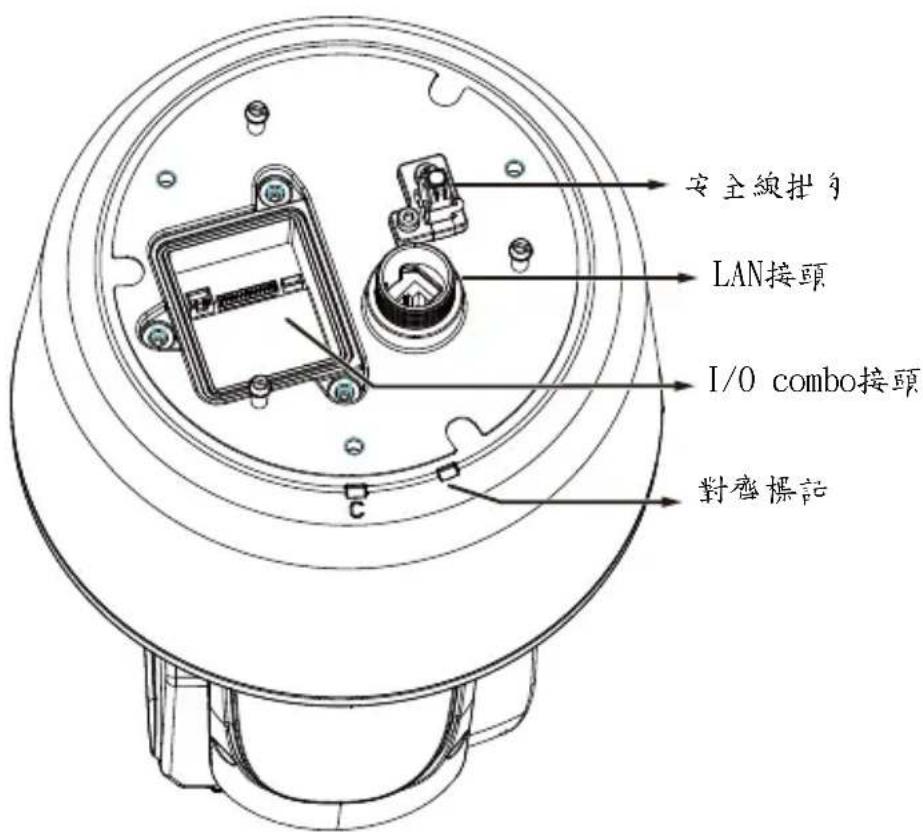

安全線摺り LAN接頭 I/O combo接頭 對壓標記

TC-11

3

硬體架設

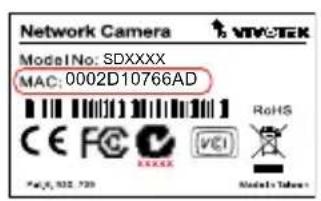

1. 將攝影機的MAC位址記下，供日後參考。
2. 攝影機重達3公斤。請選擇剛性安裝位置以免攝影機遭受震動影響。將校準貼紙貼在牆上。
3. 在墙上鑽4個(直徑9.5 mm深度4 cm)的預設孔，具將帶7錨釘敲入。敲入錨釘時，請先將錨釘的六至螺帽裝上，以免敲擊使得帶7釘身變形。您又回具鑽一個繞纜線的孔。

Network Camera Model No: SDXXXX MAC: 0002D10766AD CE FC XXXX VCI ReHS Model No: 322-728

1. 移除六鱼螺帽、墊片，並在每個帶7釘身上留下一個墊片。

1. 連接電源式I/O傳輸線，然後#泡棉膠帶或密封泡棉確保後端的連線達到防水。

1. 將I/O combo傳輸線和乙六縱路傳輸線沿著導線釘纏繞，形成環形凹路。

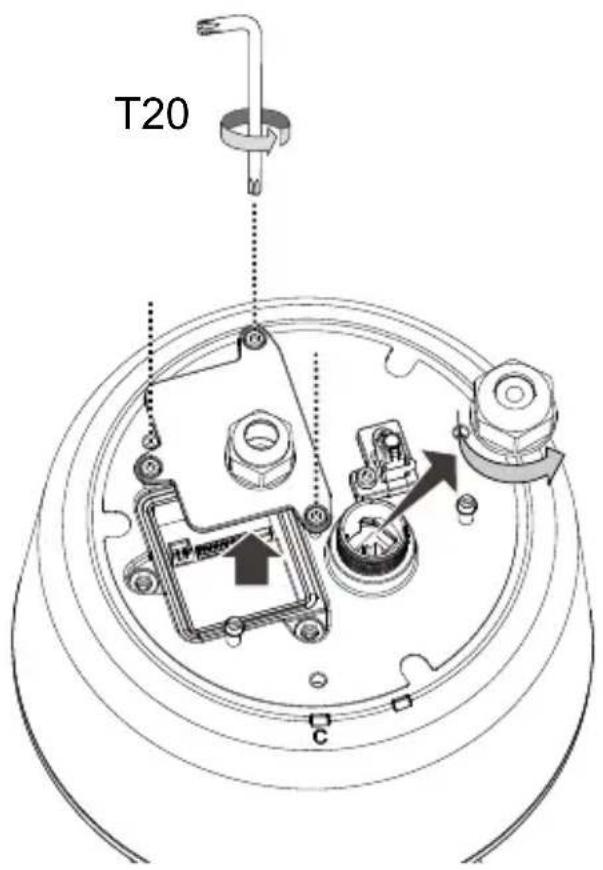

1. 移除LAN連接埠上的傳輸線套。如果使#I/O傳輸線式48V電源，請#T20 L形板上移除I/O接頭上的護蓋。

T20 C

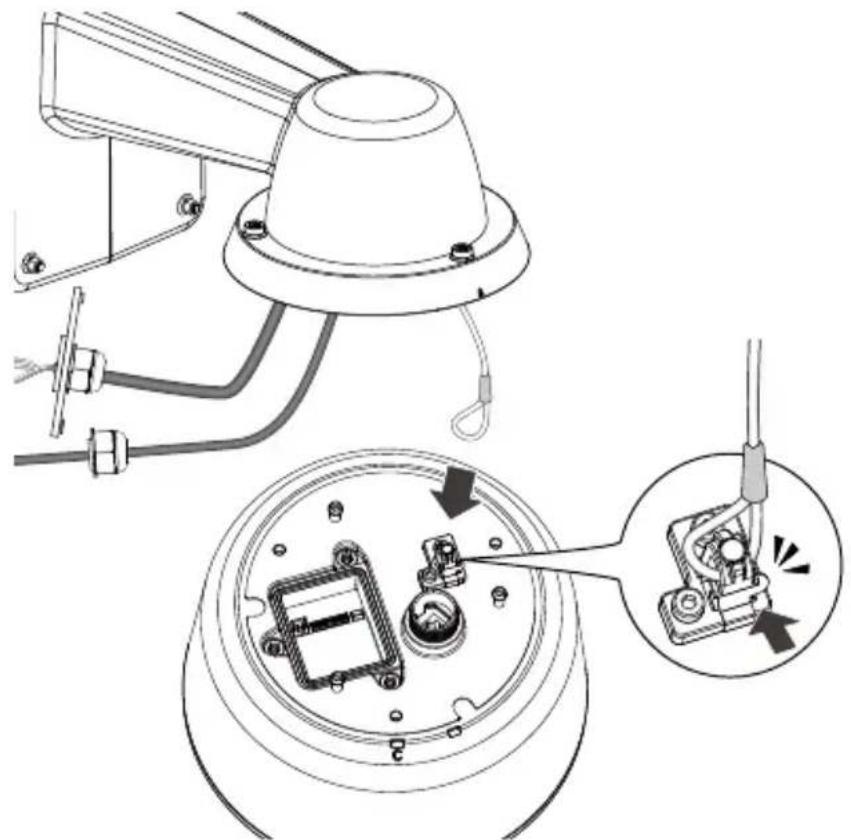

1. 將安全線挂在支架和攝影機上。

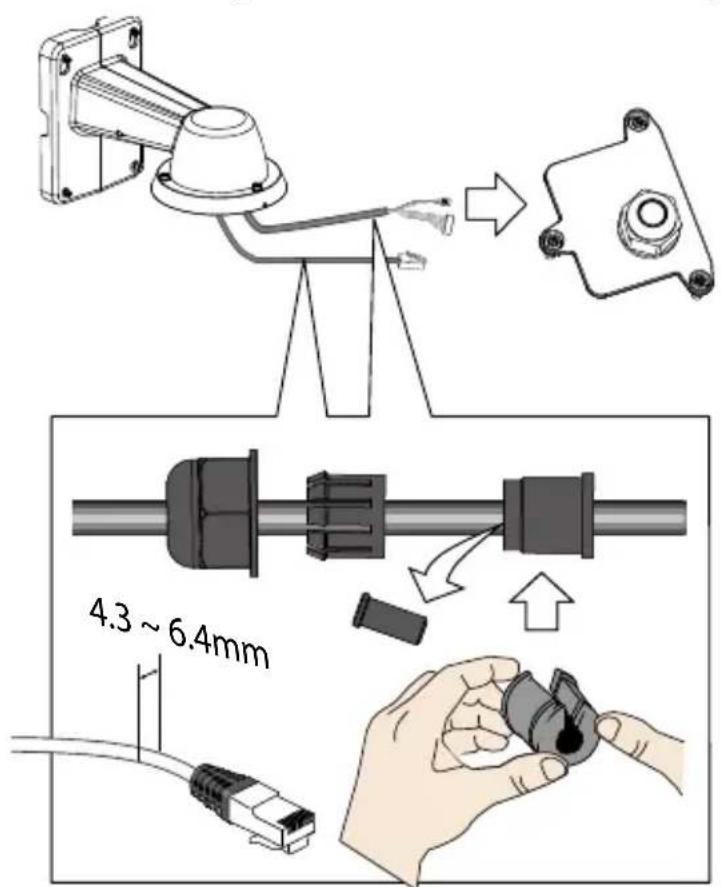

1. 將防水傳輸線水套元件安裝到乙六維路傳輸線和I/O combo傳輸線上。

combo傳輸線的外護套應完全蓋住接線孔。

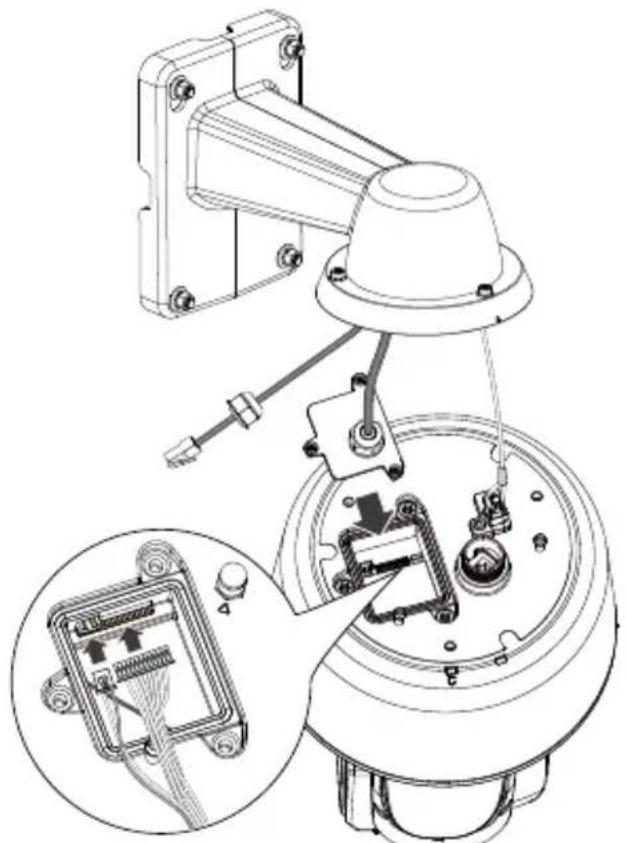

1. 將I/O傳輸線接頭連接到攝影機，然後裝出護蓋。

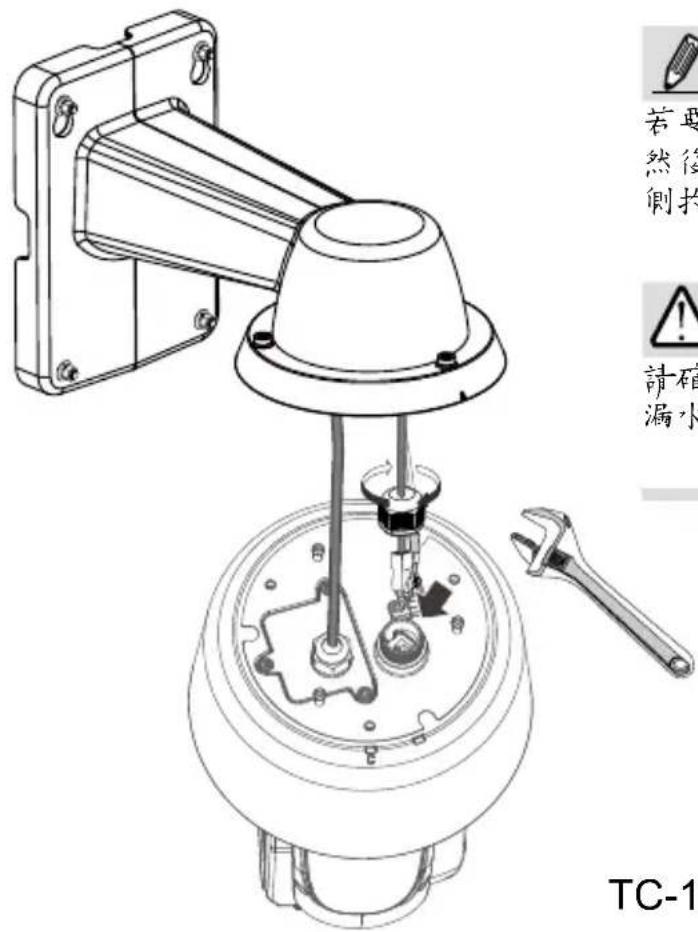

1. 將乙六維路傳輸線(及傳輸線本套)連接到攝影機。

若要 然後 側長 請確 漏水 TC-1

注意：

若要找出LAN傳輸線，請鬆開傳輸線套，然後將傳輸線朝插槽壁相反方向往固定片兩側找出。

重要：

請確定所有的防水傳輸線態套均已正確安裝。漏水將使攝影機產生無法修復的損害。

TC-16

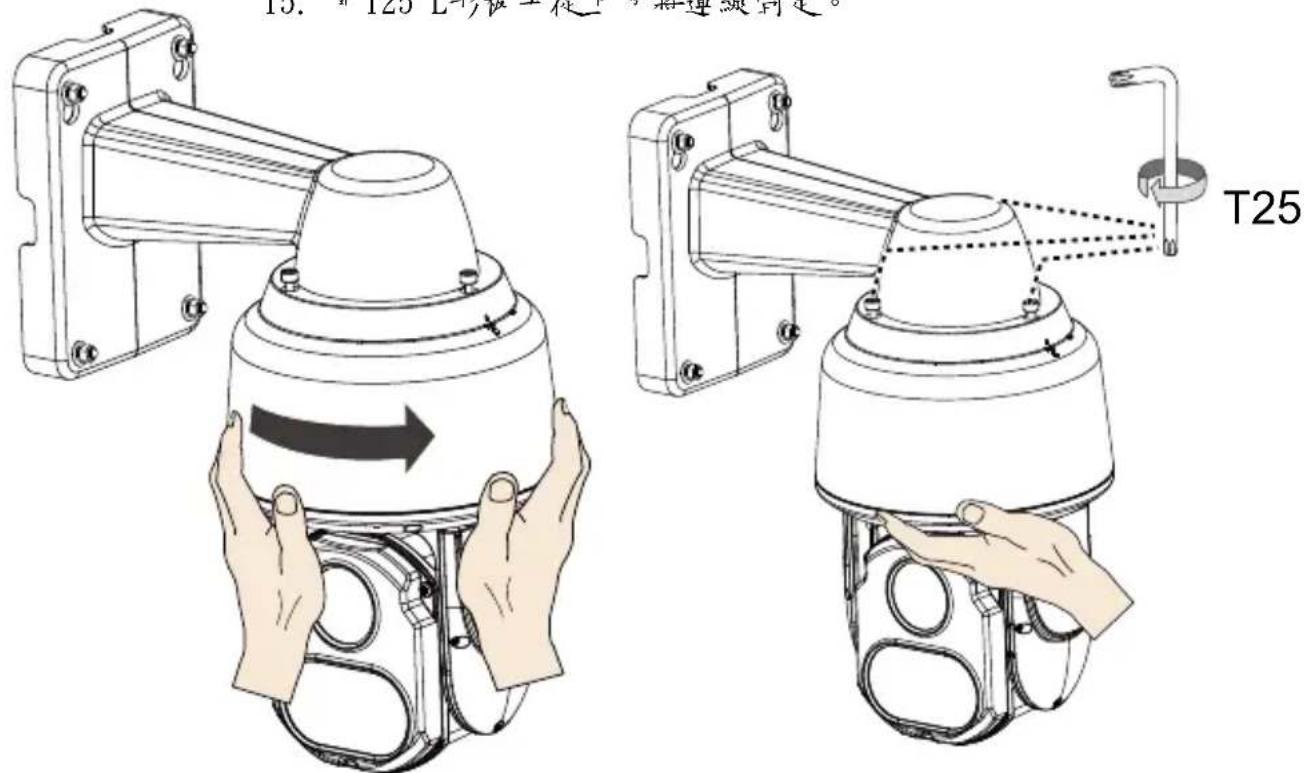

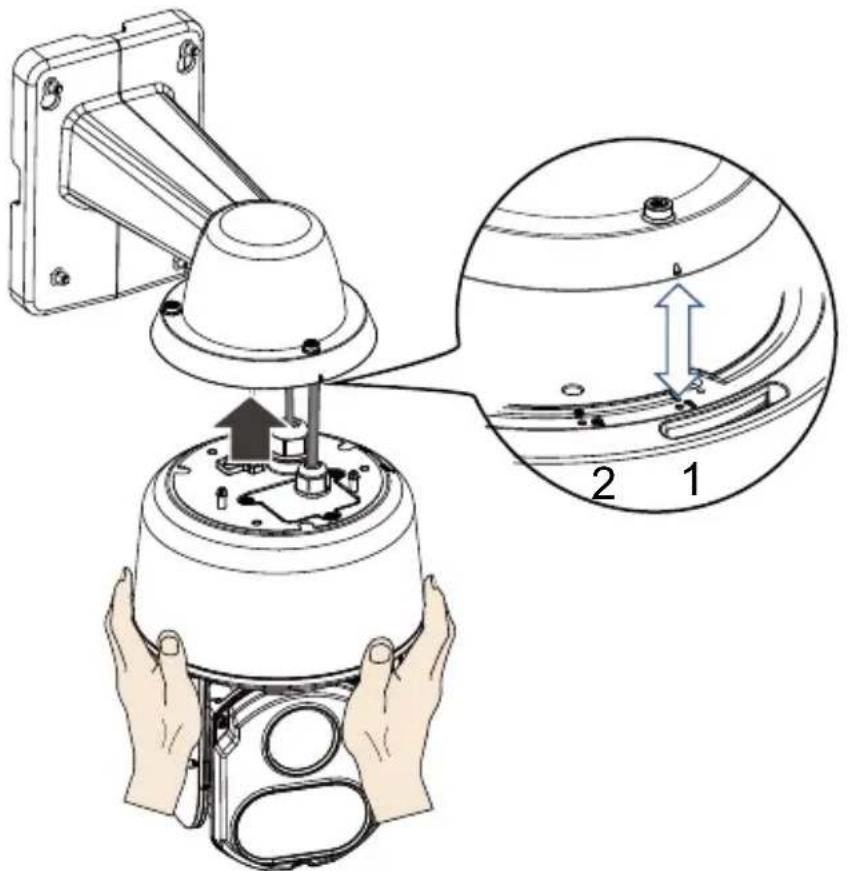

1. 將支架上的標記對準攝影機上的1標記，將攝影機裝到支架上。

1. 順時針轉動攝影機，攝影機便會十入罰定。

2. T25 L形板王從上方將連線同定。

13. * 125 L+1 食品柜 T25

TC-17

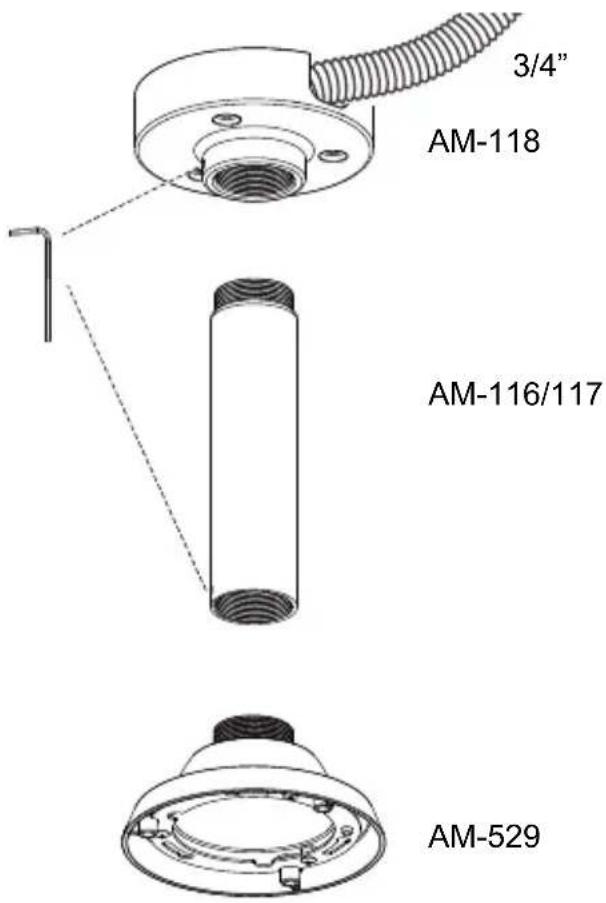

懸吊架

攝影機，可搭配懸吊架安裝，如圖所示。其餘的安裝程序與上述相片。

這些裝置（紅外線 LED）會發射出高度集中的紅外線，其視在（範圍）會依操作模式而穩定變化。若避免眼睛受傷，請勿近距離直視 LED，並記得需以攝影機的即時畫面夾確認紅外線燈光是否啟動。

安装警告

如果网络摄像头冒烟或有异常气味，请立即关闭。
工作温度请参考用户手册。
切勿自行拆解网络摄像头。闪电时不要接触网络摄像头。
切勿在网络摄像头中插入任何物体，如针状物等。
切勿使网络摄像头坠落。
切勿在通电时用手摇晃或旋转网络摄像头。

檢查包裝內容

SD9363/9364

螺丝钉/校正贴纸/T20和T25 L型扳手/干燥剂袋

壁挂式支架/螺丝钉

电源 功耗
48V直流电 最大10	6W(加热器和风扇打开时);最大39W(加热器和风扇关闭时)
大功率PoE 最大87W	(加热器和风扇打开时);最大39W(加热器和风扇关闭时)。使用VIVOTEK AW-IHU-0101及AW-IHU-0201。

2 物理描述

安全线挂钩 LAN连接器 I/O组合连接器 定位标记 SC-20

3 硬件安装

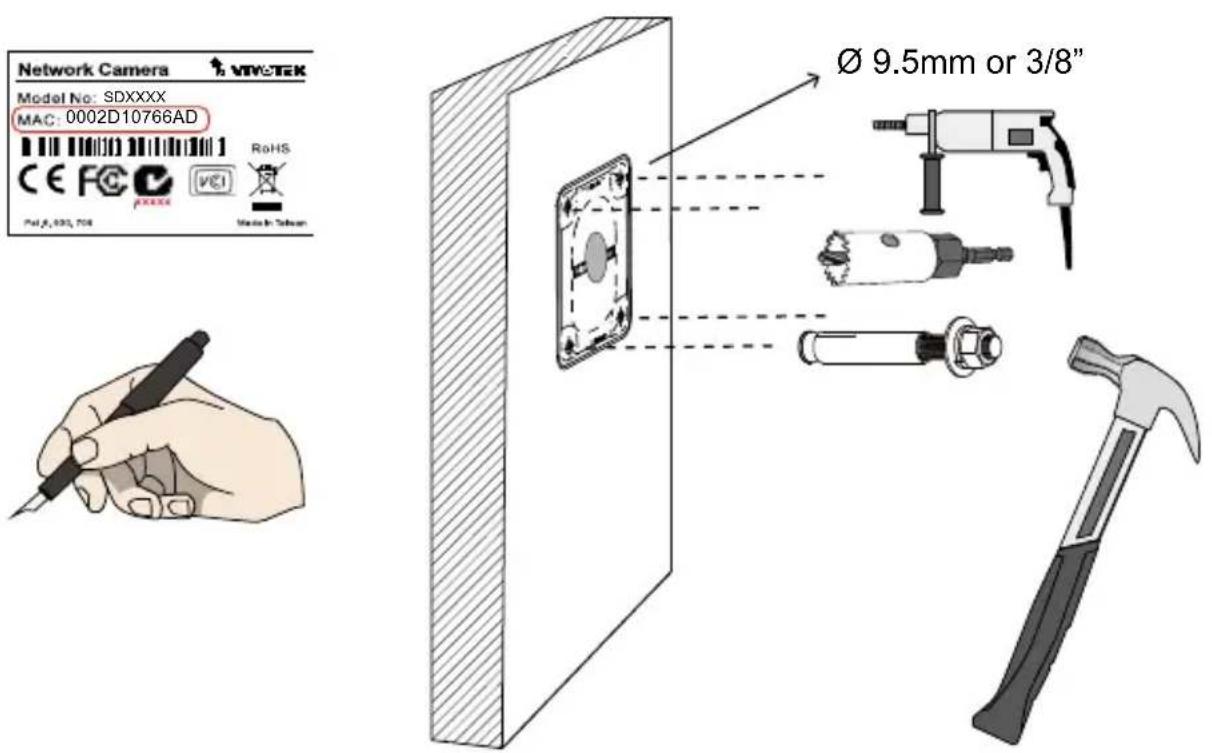

1. 记下摄像机的MAC地址，以便之后参考使用。
2. 摄像机重量为 3 ~kg 。选择一个坚硬的安装点来防止摄像机振动。将对齐标签贴到墙上。
3. 在墙上钻4个定位孔（直径9.5mm，4cm深），然后用锤子锤入螺纹锚中。注意你应使用六角螺母来捶入锚固中，这样螺纹孔不会变形！如果愿意，可以另钻一个孔用于布线。

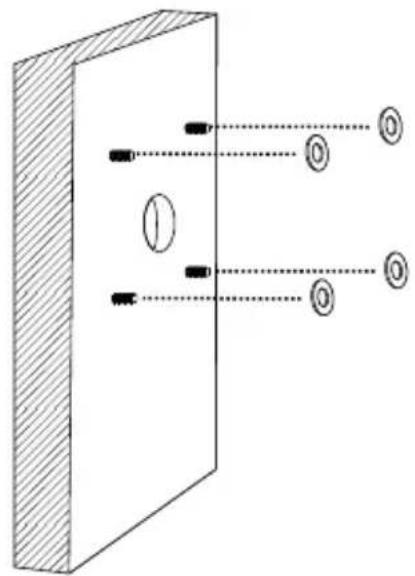

1. 移除六角螺母、垫圈，并在每个螺纹杆上留下一个垫圈。

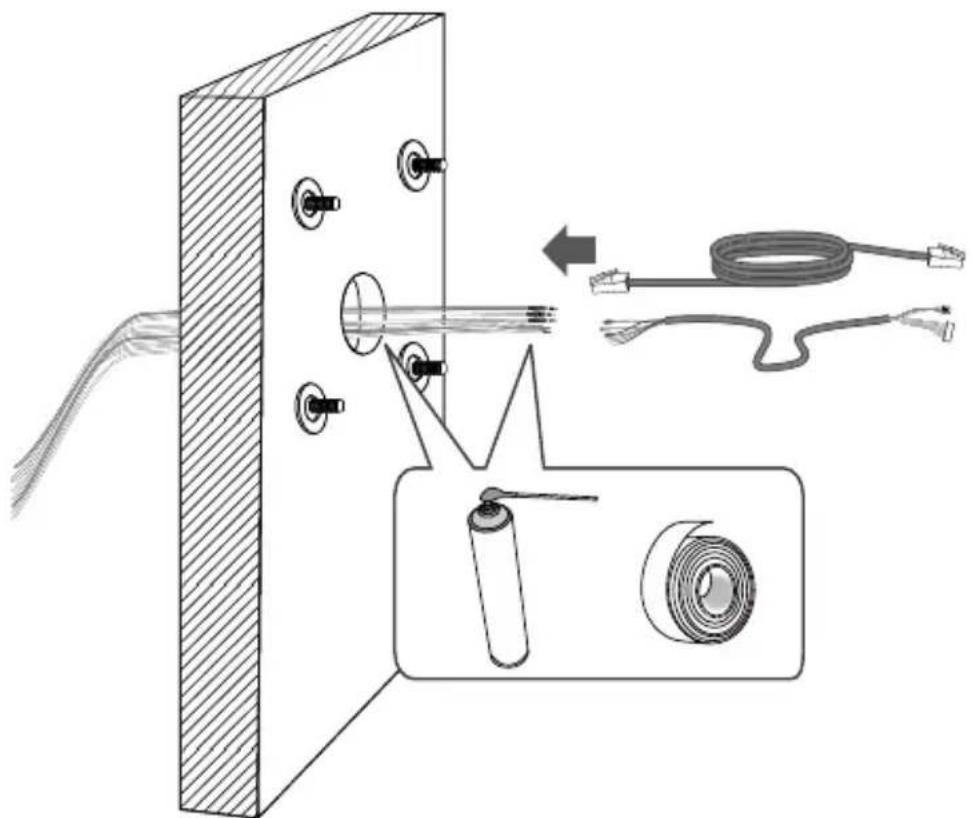

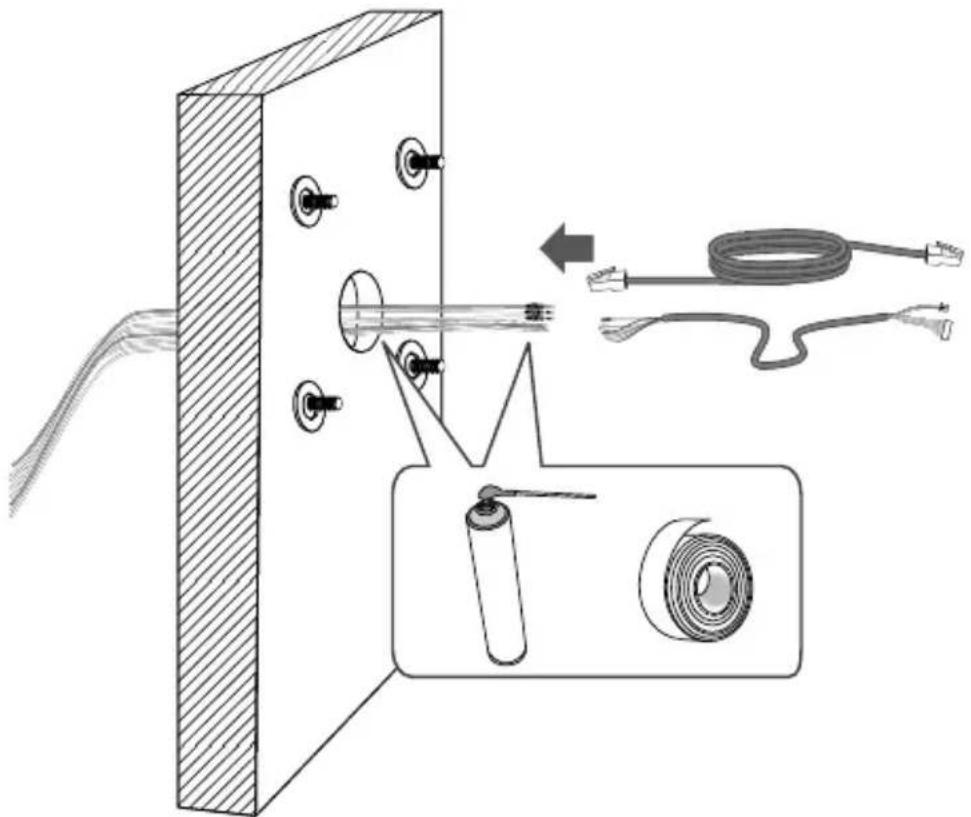

1. 连接电源或I/O电缆，并使用泡沫胶带或泡沫密封条来确保后端连接的防水特性。

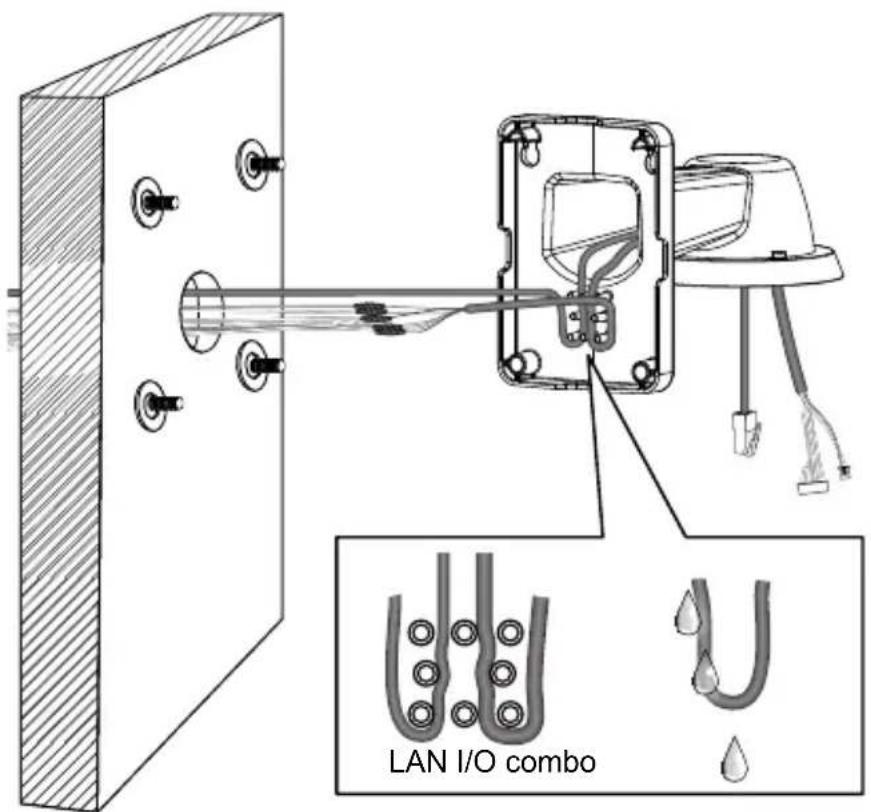

1. 沿布线导杆布置I/O组合电缆和以太网电缆，从而形成滴水环。

1. 从LAN端口移除电缆密封套。如果首选I/O电缆或48V电源，那么请使用T20 L型扳手来移除I/O连接器的顶盖。

T20 C

SC-23

1. 连接支架和摄像机之间的安全线。

1. 将防水电缆密封套的组件安装到以太网和I/O组合电缆。

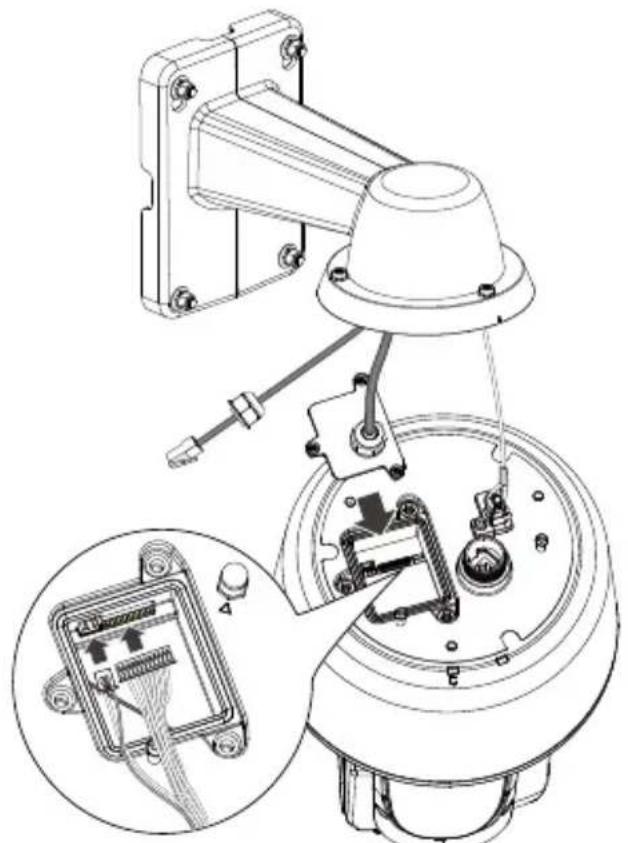

1. 将I/O电缆接头连接到摄像机，并固定顶盖。

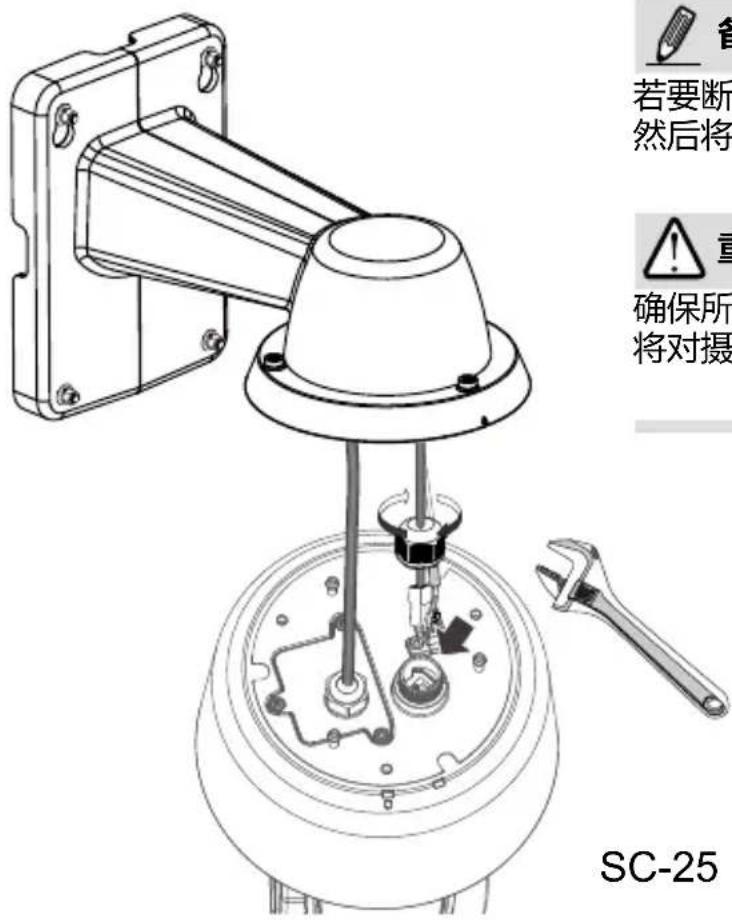

1. 将以太网电缆（沿着其电缆密封套）连接到摄像机。

若要断开一个LAN电缆，请松开电缆密封套，然后将电缆从插座墙壁拉向锁梢边。

重要事项：

确保所有防水电缆密封套都已正确安装。漏水将对摄像机产生不可修复的损害。

SC-25

1. 对齐支架上的标记与摄像机上的#1标记，将摄像机安装到支架。

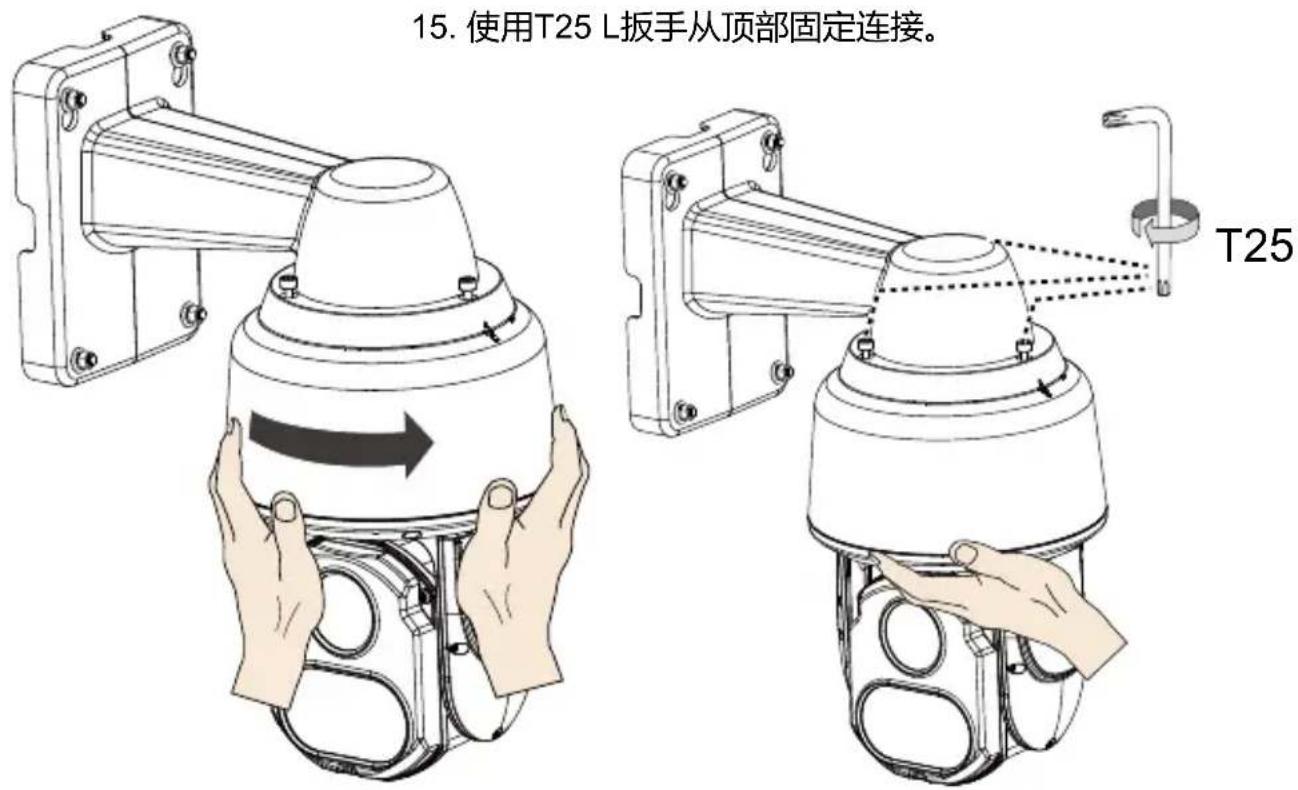

1. 顺时针旋转摄像机，摄像机将会锁定。

2. 使用T25 L扳手从顶部固定连接。

15. 使用T25 L扳手从顶部固定连接。 T25

SC-26

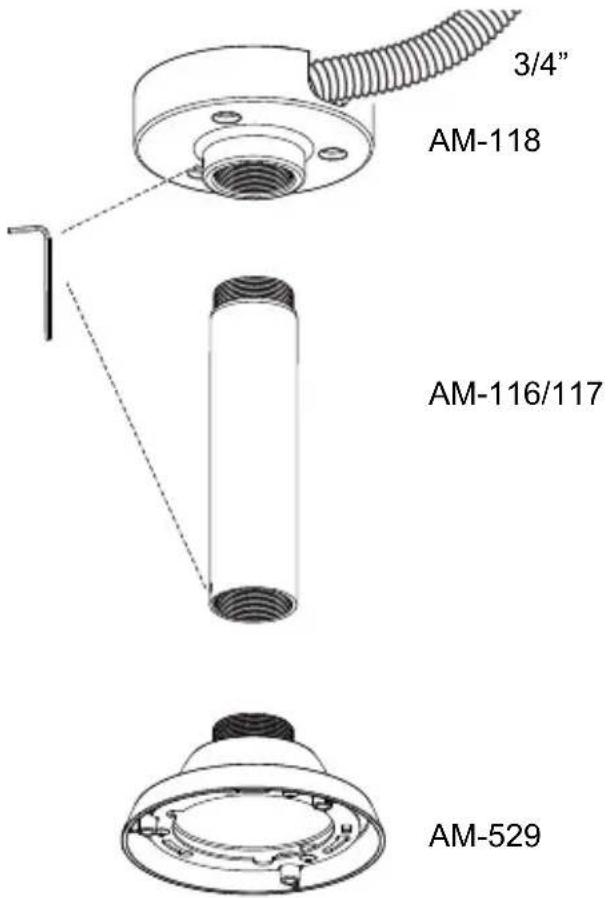

吊坠安装

摄像机也可以按下图所示通过吊坠安装组合安装。其他安装步骤与上文所述一致。

这些设备（红外LED）可发射高密度红外线光，根据运行模式其视角（视野）会有很大不同。为避免损伤眼睛，请勿近距离直视LED。此外，请务必使用摄像头实时画面来检查是否已开启红外照明。
