BRUKSANVISNING SD9364EH Vivotek

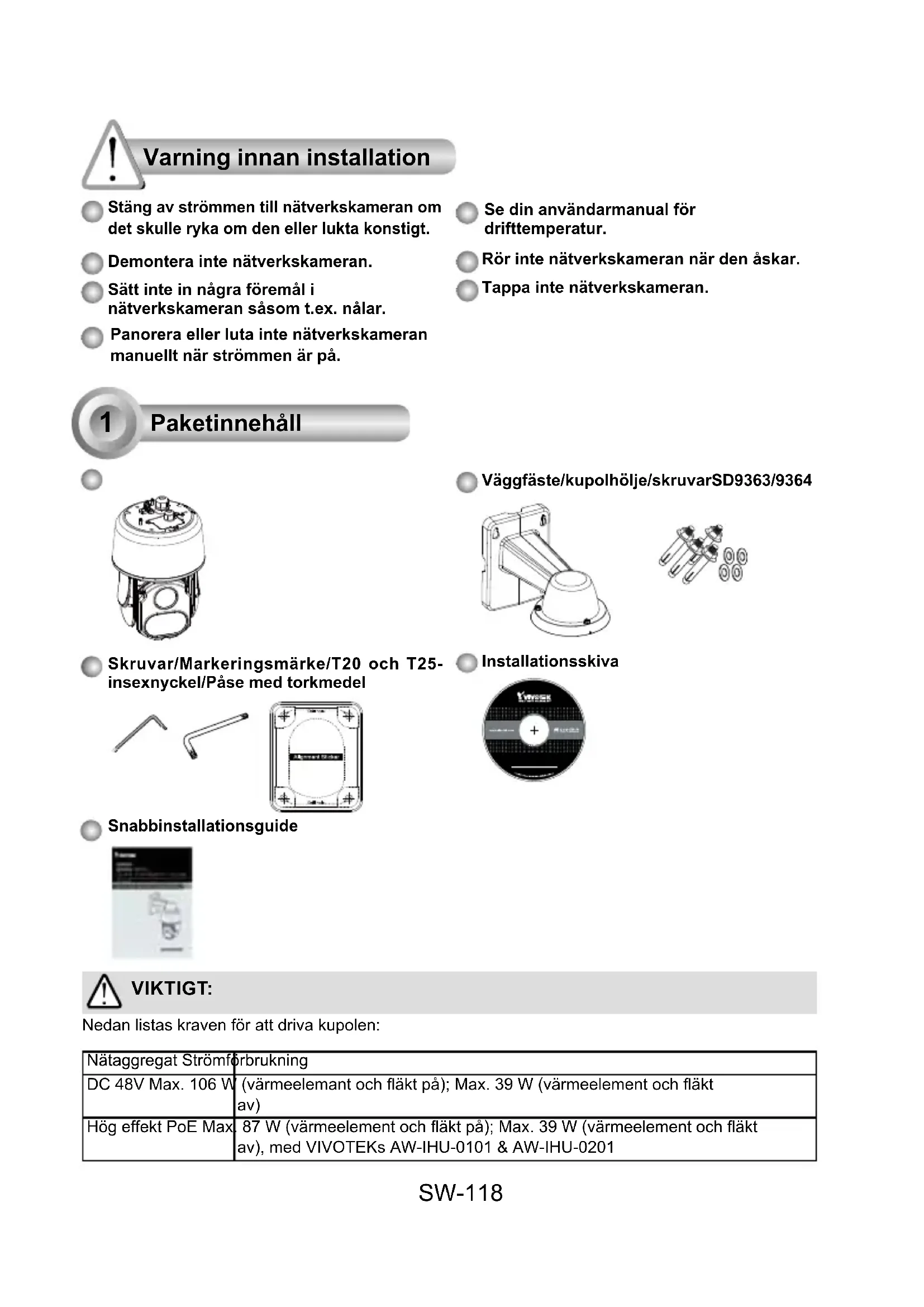

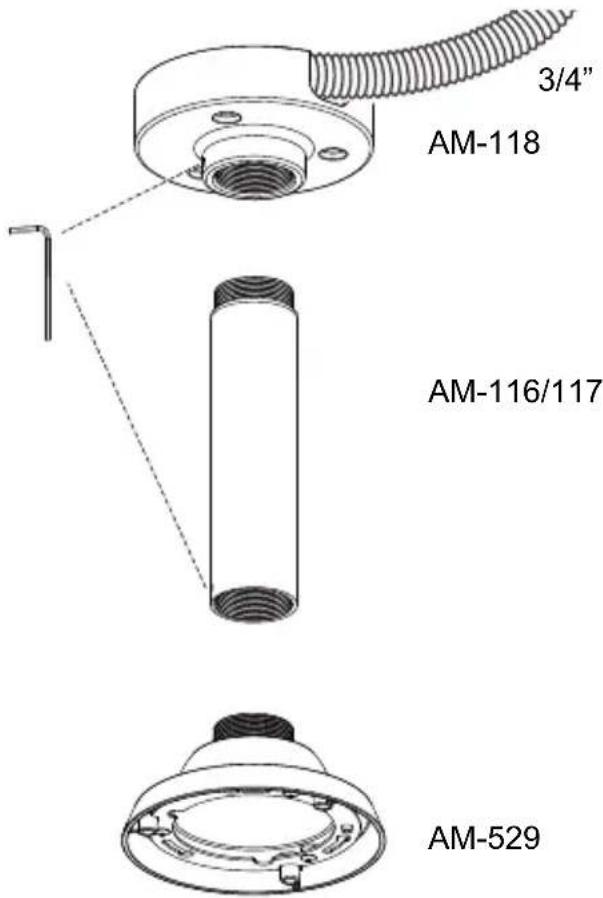

Väggfäste/kupolhölje/skruvarSD9363/9364
Installationsskiva Snabbinstallationsguide Skruvar/Markeringsmärke/T20 och T25- insexnyckel/Påse med torkmedel VIKTIGT: Nedan listas kraven för att driva kupolen: Nätaggregat Strömförbrukning DC 48V Max. 106 W (värmeelemant och äkt på); Max. 39 W (värmeelement och äkt av) Hög effekt PoE Max. 87 W (värmeelement och äkt på); Max. 39 W (värmeelement och äkt av), med VIVOTEKs AW-IHU-0101 & AW-IHU-0201SW-119 Svenska Fysisk beskrivning

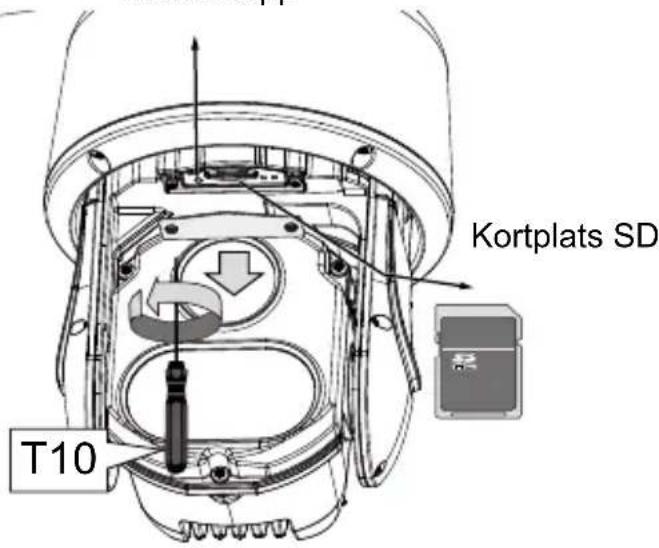

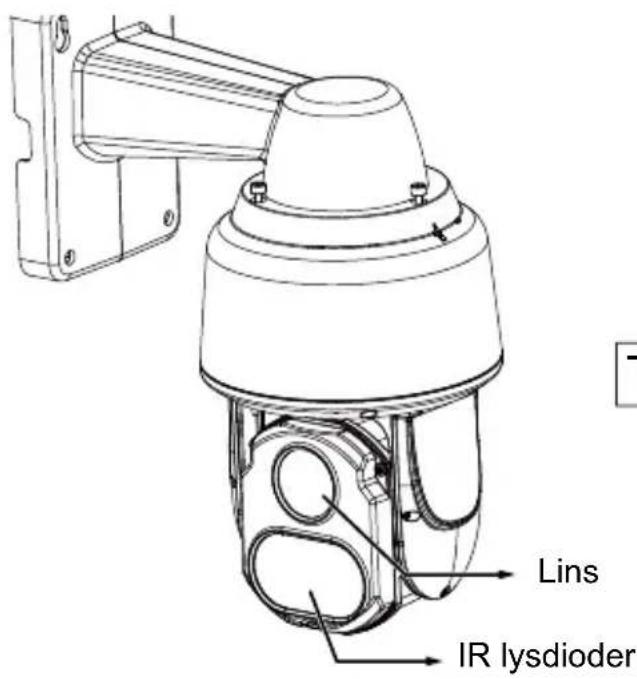

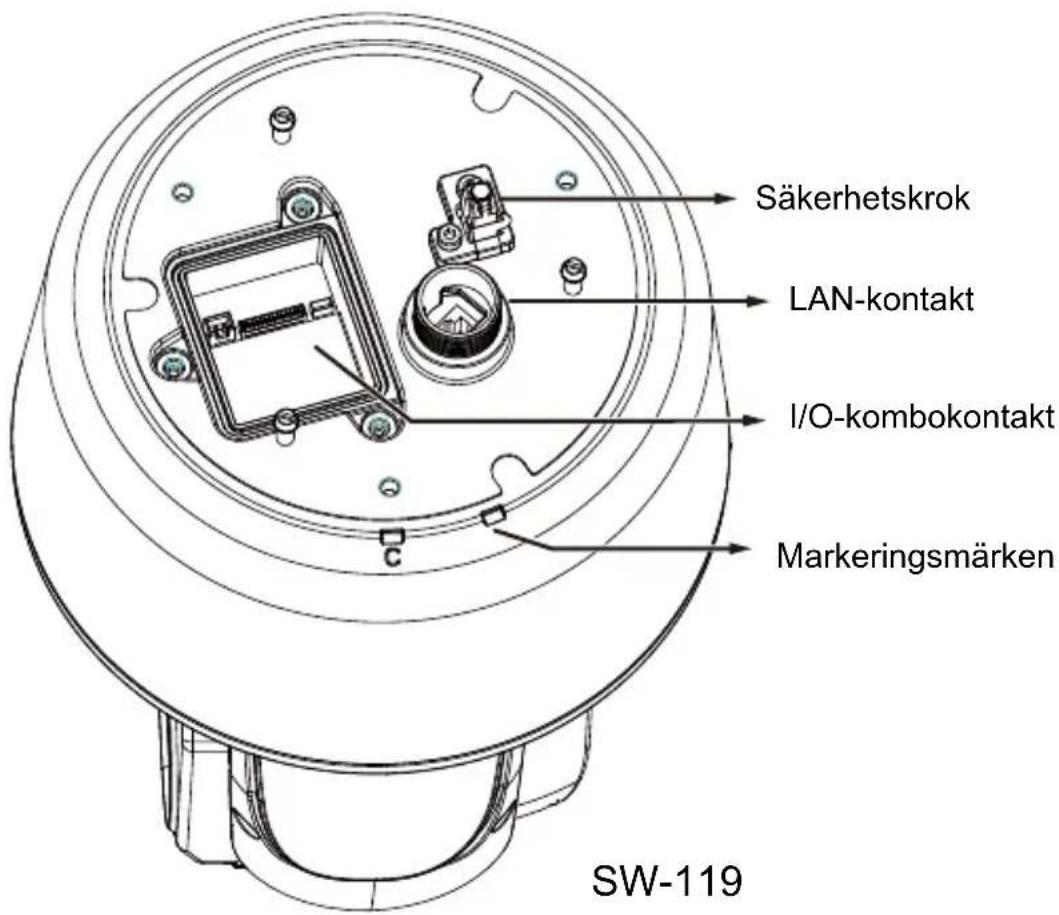

Utsidan Ovanifrån Lins LAN-kontakt IR lysdioder Kortplats SD Säkerhetskrok I/O-kombokontakt Markeringsmärken
2. Kameran vägen 3 kg. Välj en fast monteringsplats för att undvika vibrationer på
kameran. Klistra fast markeringsmärket på väggen.

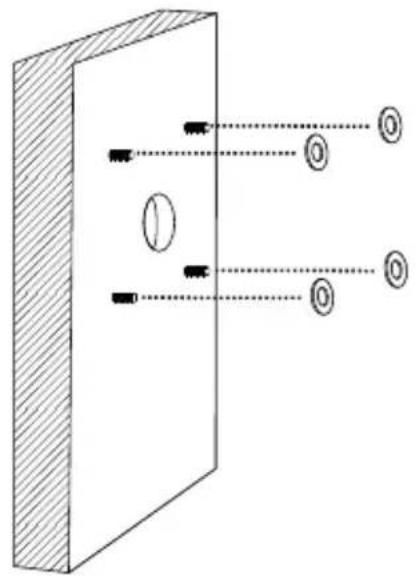

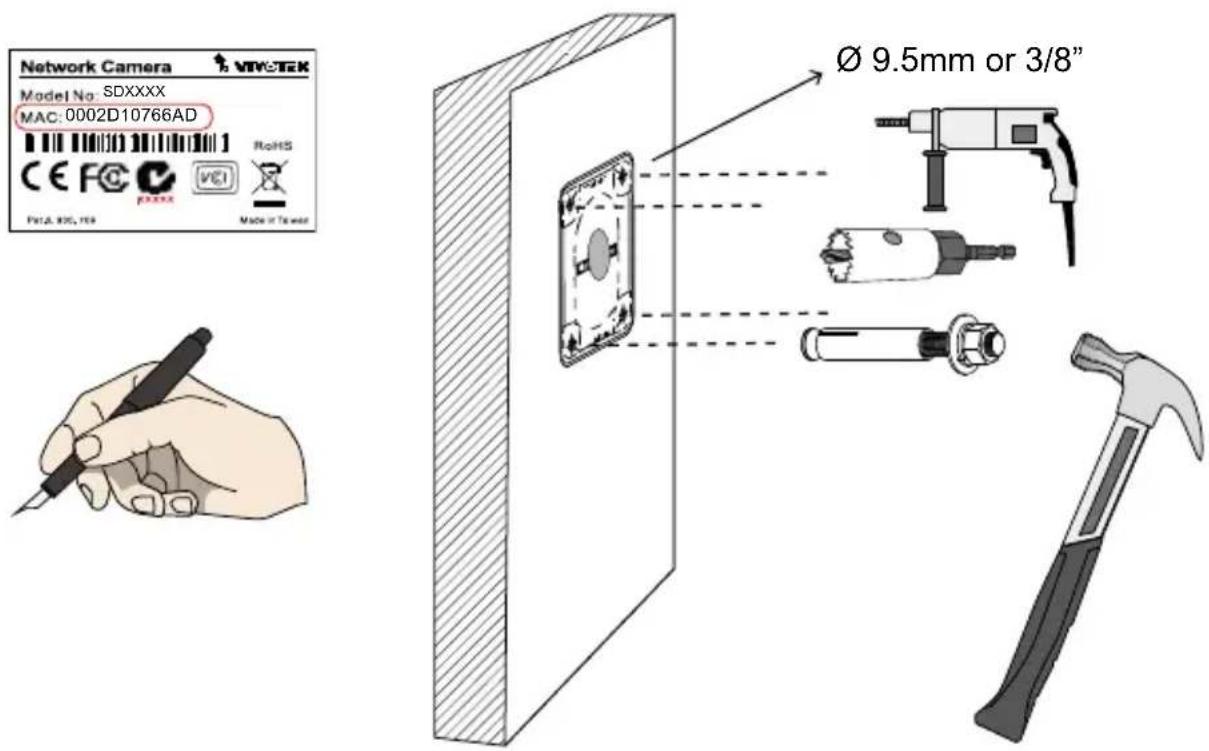

3. Förborra fyra hål (9,5 mm i diameter och 4 cm djupa) i väggen, och slå in gängade
förankringar. Du bör slå in förankringarana med muttrar på dem så att inte gängorna deformeras. Du kan också borra ett hål till för att leda kablar igenom.
4. Avlägsna sexkantsmuttrarna, brickorna och lämna en bricka på varje gängad pinne.
0002D10766AD SDXXXXSW-121 Svenska LAN I/O combo

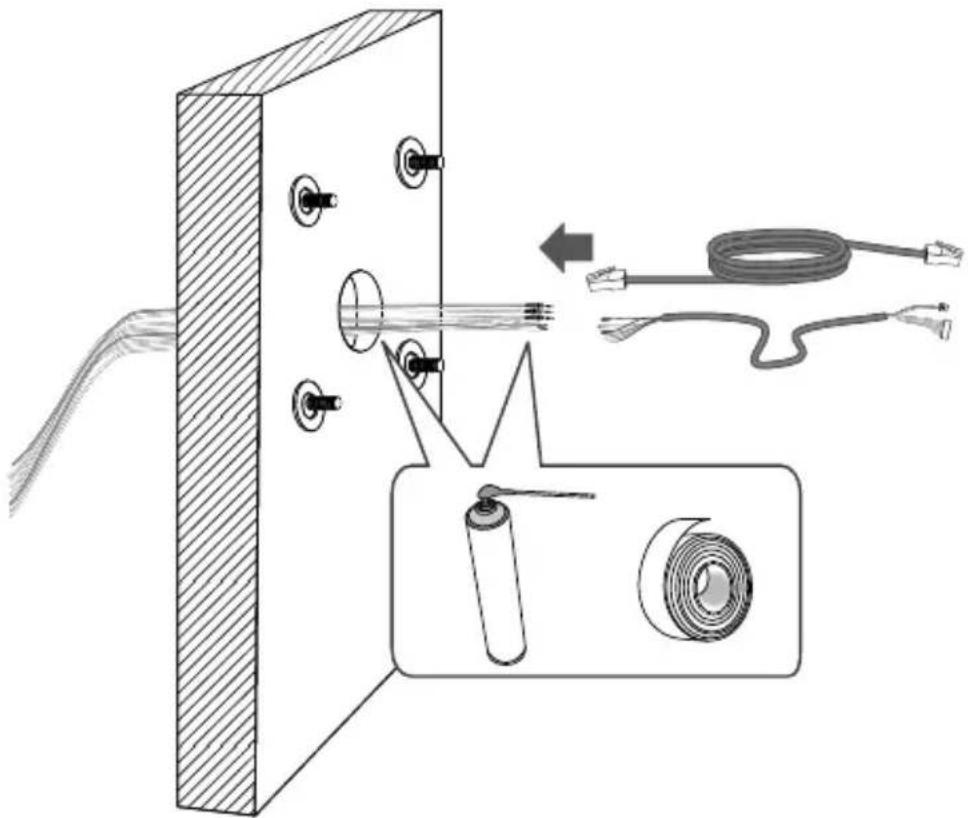

5. Anslut ström- eller I/O-sladdarna och använd häftkuddar eller tätningslist för att se till
att backend-anslutningen är vattentät.

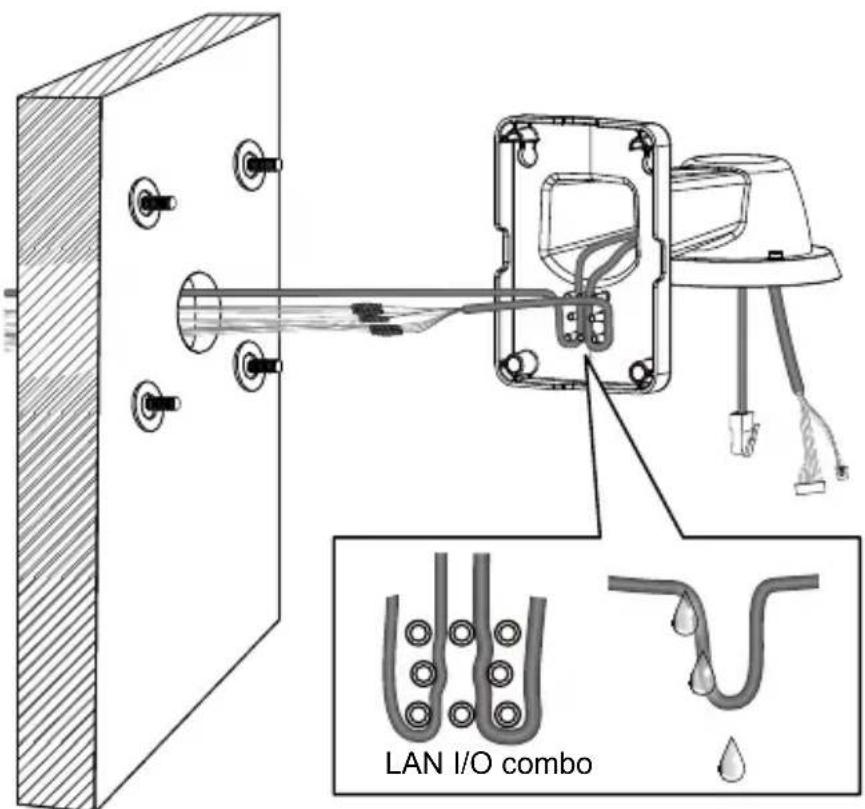

6. Dra dina I/O-kombo- och Ethernetkablar längs ledarna för att göra dropslingor.SW-122

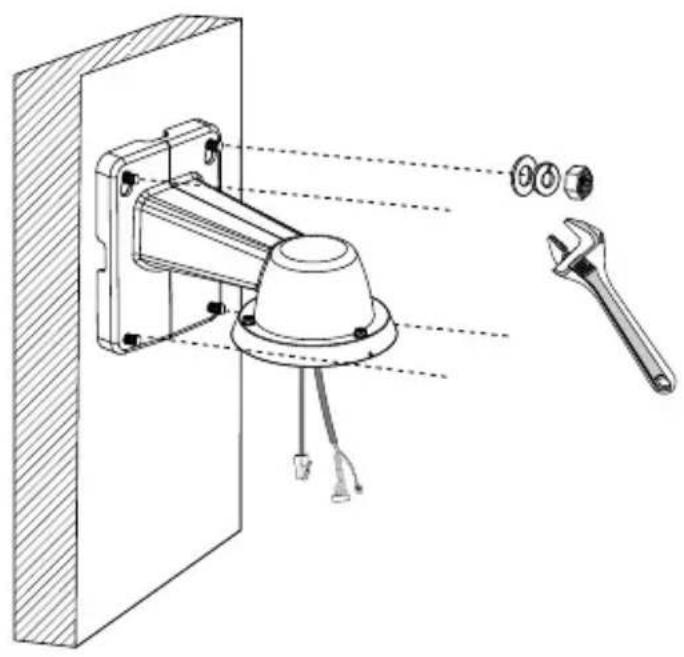

7. Säkra fästet på väggen.

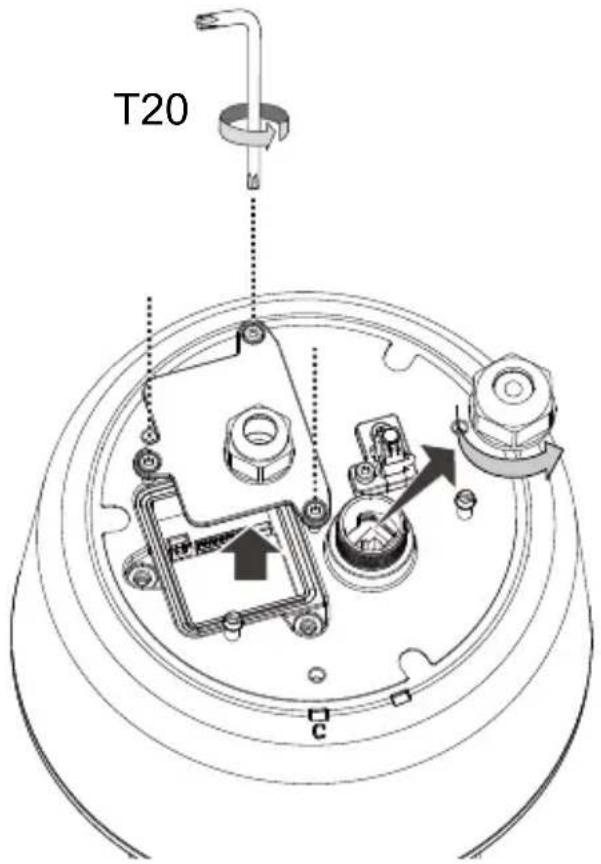

8. Ta bort kabelförskruvningen från LAN-porten. Om

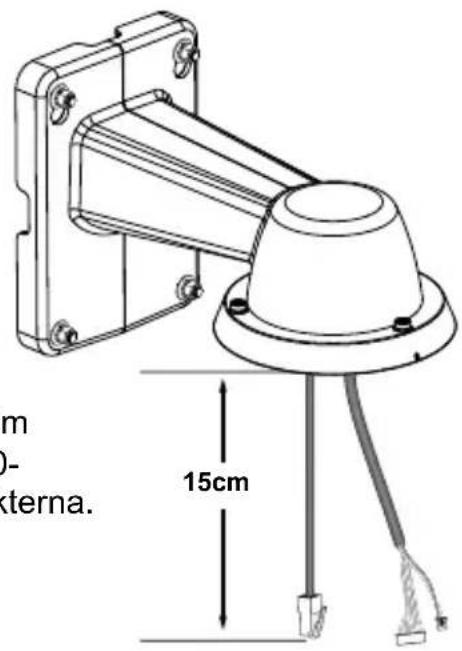

I/O-kablar eller 24 V ström föredras, använd T20- insexnyckel för att avlägsna locket på I/O-kontakterna. T20 Kabellängden som hänger på fästets utsida ska vara 15 cm.SW-123 Svenska

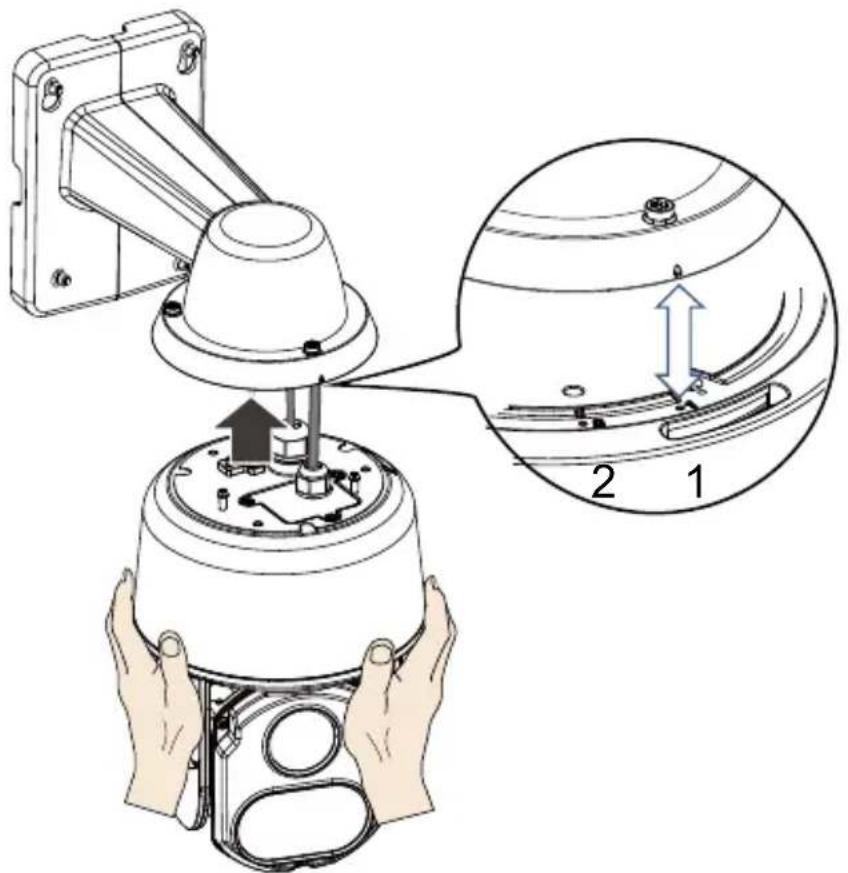

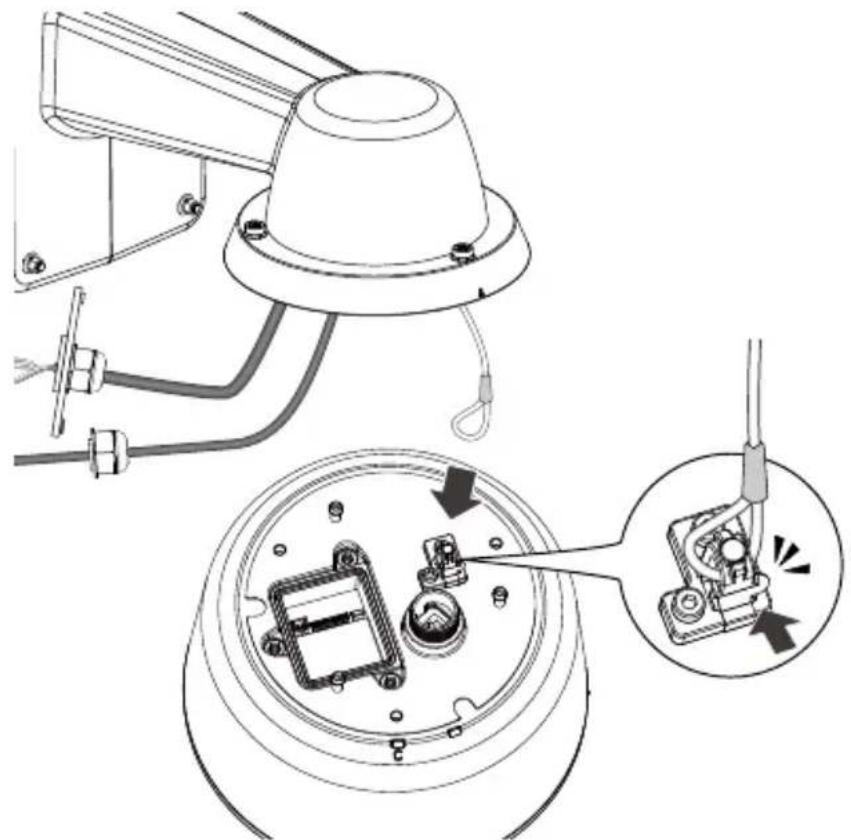

9. Sätt upp säkerhetstråden mellan väggfästet och kameran.

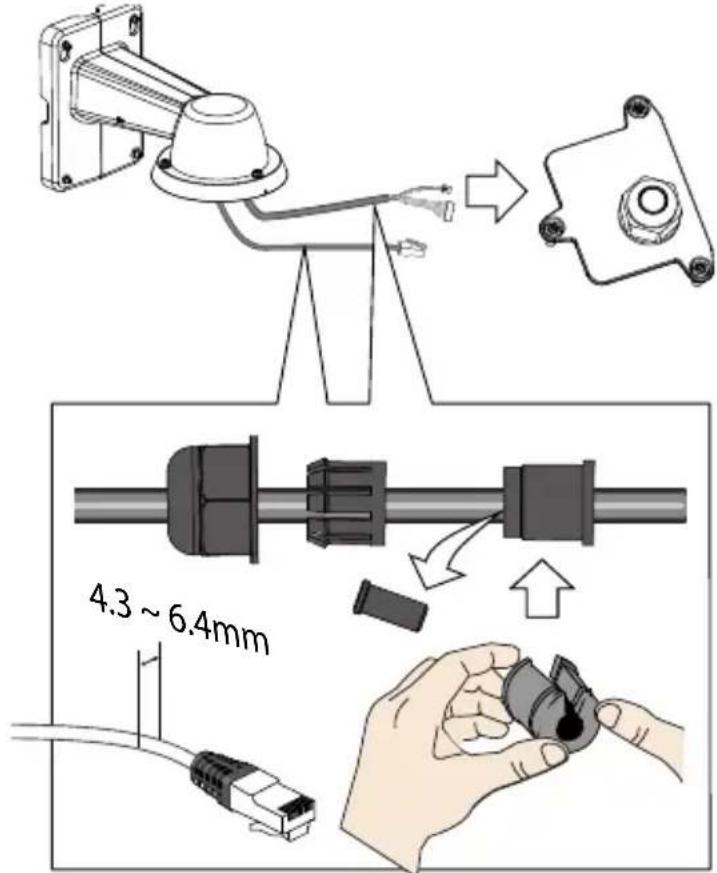

10. Installera komponenterna för den vattentäta kabelförskruvningen på Ethernet- och
I/O-kombokablar. Kombokabelns ytterhölje är i linje med kabelhålet.SW-124

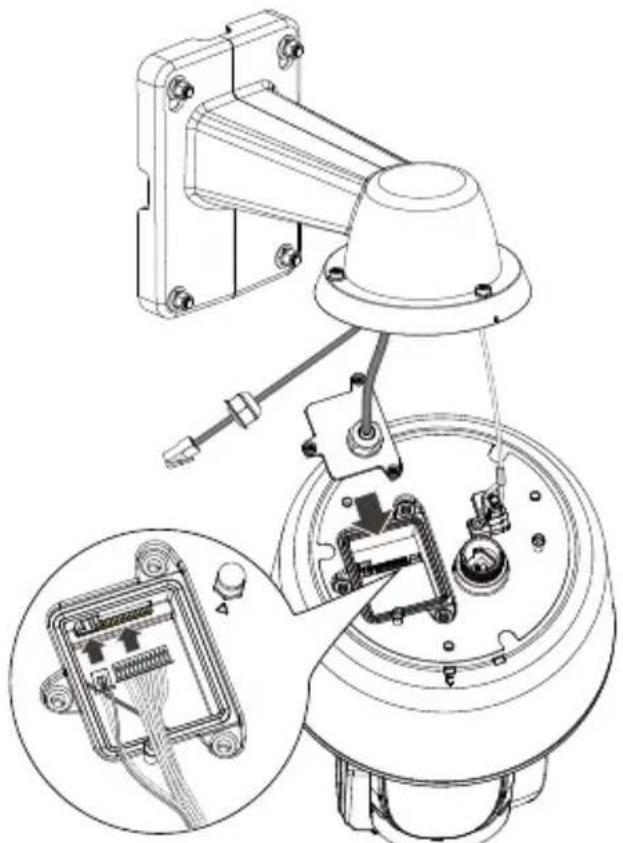

11. Anslut I/O-kabelkontakter till kameran och sätt därefter fast det övre höljet.

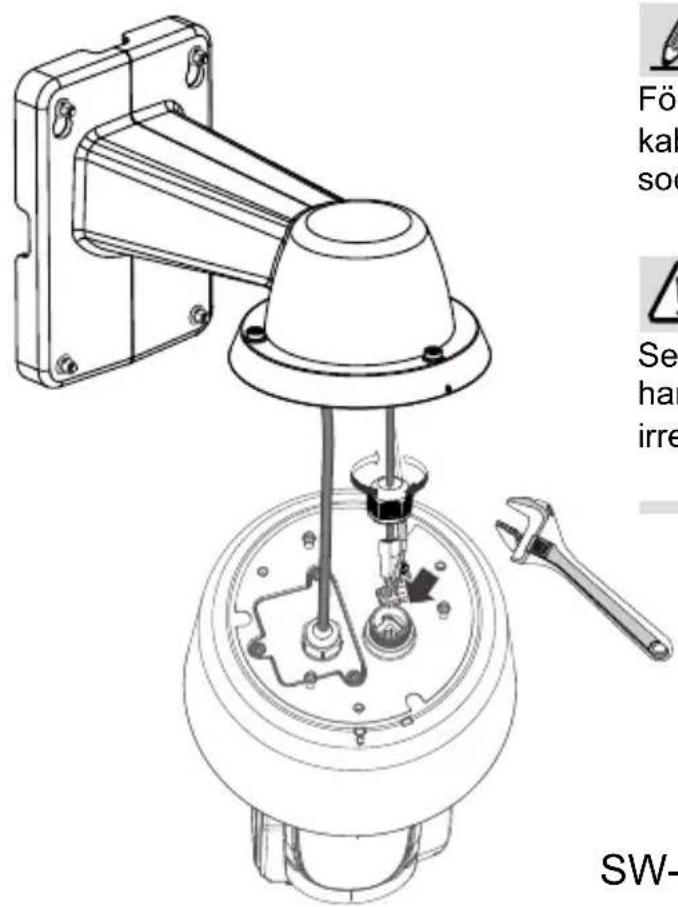

12. Anslut Ethernet-kabeln (tillsammans med sin kabelförskruvning) till kameran.

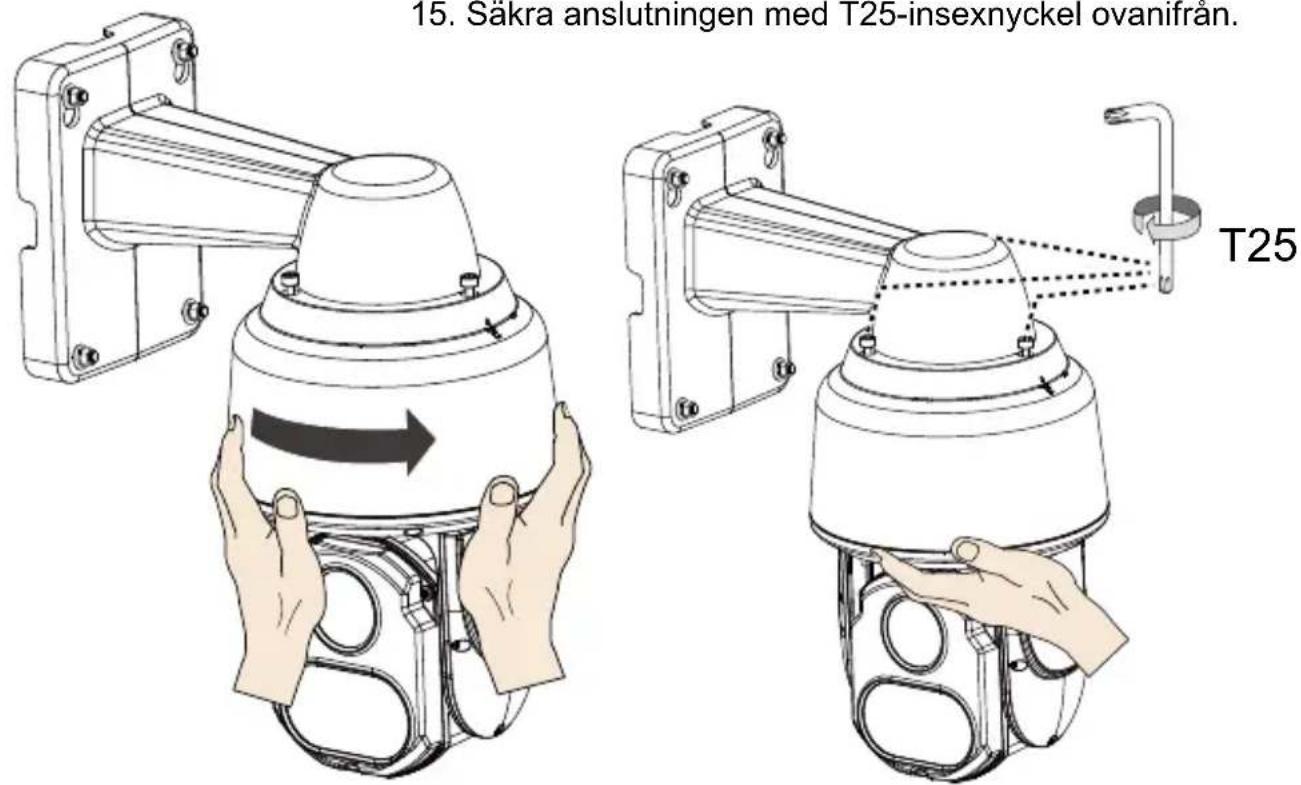

OBS! För att koppla från en LAN-kabel, lossa kabelförskruvningen och dra kabeln mot sockelväggen mot iklockets sida. VIKTIGT: Se till att alla vattentäta kabelförskruvningar har installerats korrekt. Vattenläckage leder till irreparabel skada på kameran.SW-125 Svenska
