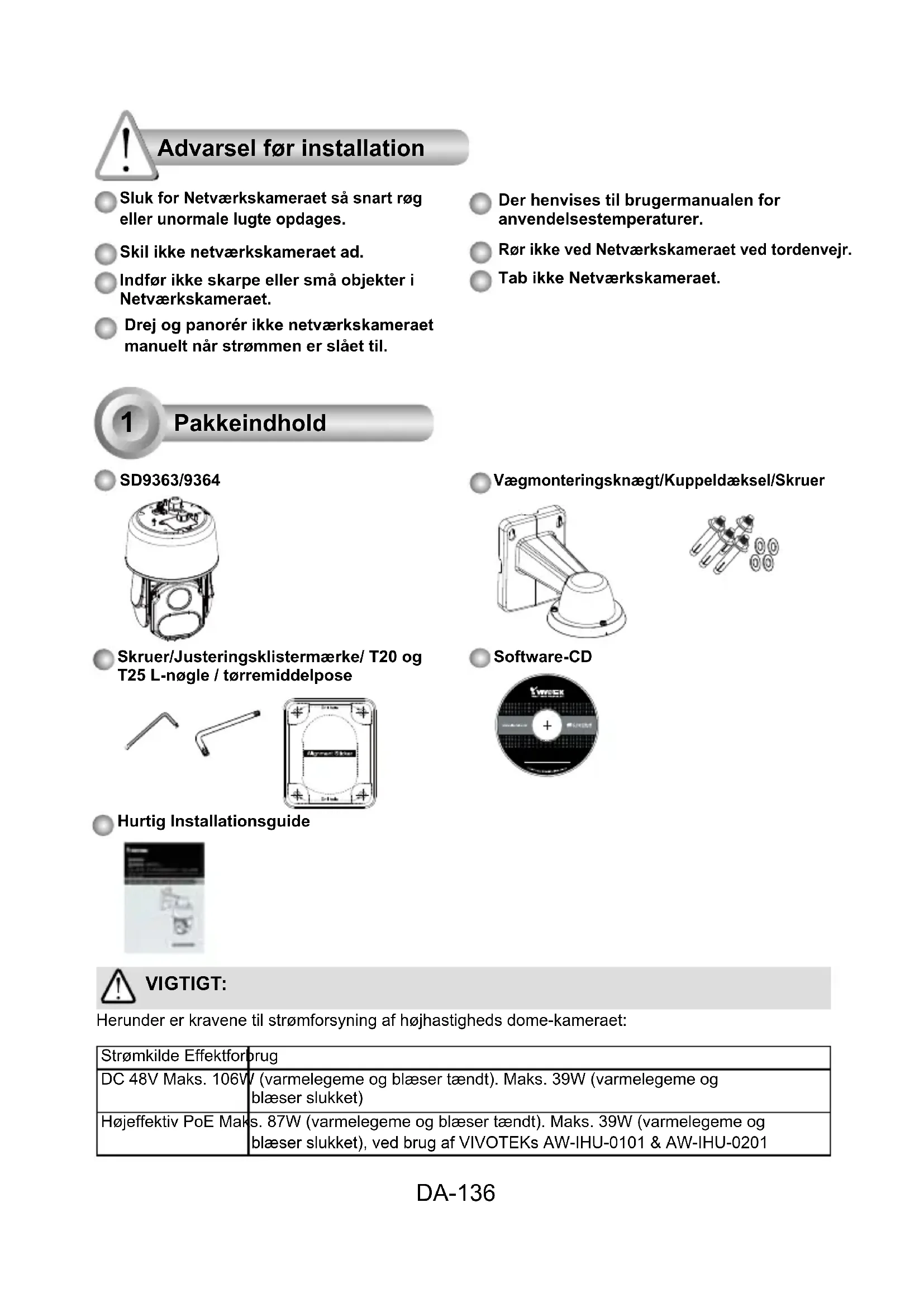

BRUGSANVISNING SD9364EH Vivotek
Sluk for Netværkskameraet så snart røg eller unormale lugte opdages.
Skil ikke netværkskameraet ad.
Indfør ikke skarpe eller små objekter i Netværkskameraet.
Drej og panorér ikke netværkskameraet manuelt när strømmen er slået til.
Der henvises til brugermanualen for anvendelsestemperaturer.
Rør ikke ved Netværkskameraet ved tordenvejr.
Tab ikke Netværkskameraet.
1 Pakkeindhold
SD9363/9364

Skruer/Justeringsklistermærke/ T20 og T25 L-nøgle / tørremiddelpose

Vægmonteringsknægt/Kuppeldæksel/Skruer

Herunder er kravene til strømforsyning af højhastigheds dome-kameraet:
| Strømkilde Effektforbrug | |
| DC 48V Maks. 106W | (varmelegeme og blæser tændt). Maks. 39W (varmelegeme og blæser slukket) |
| Højeffektiv PoE Maks. | 87W (varmelegeme og blæser tændt). Maks. 39W (varmelegeme og blæser slukket), ved brug af VIVOTEKs AW-IHU-0101 & AW-IHU-0201 |
2 Fysisk beskrivelse


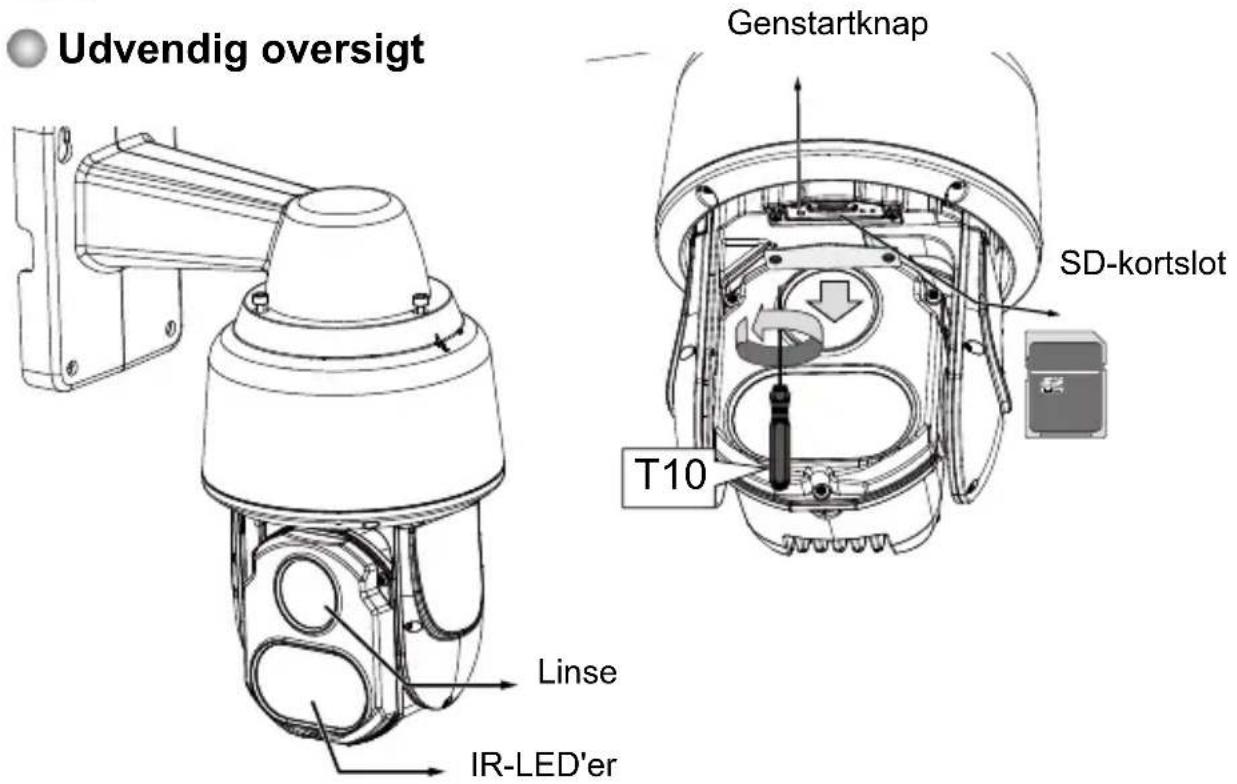

Udvendig oversigt Genstartknap SD-kortslot T10 Linse IR-LED'erSet ovenfra


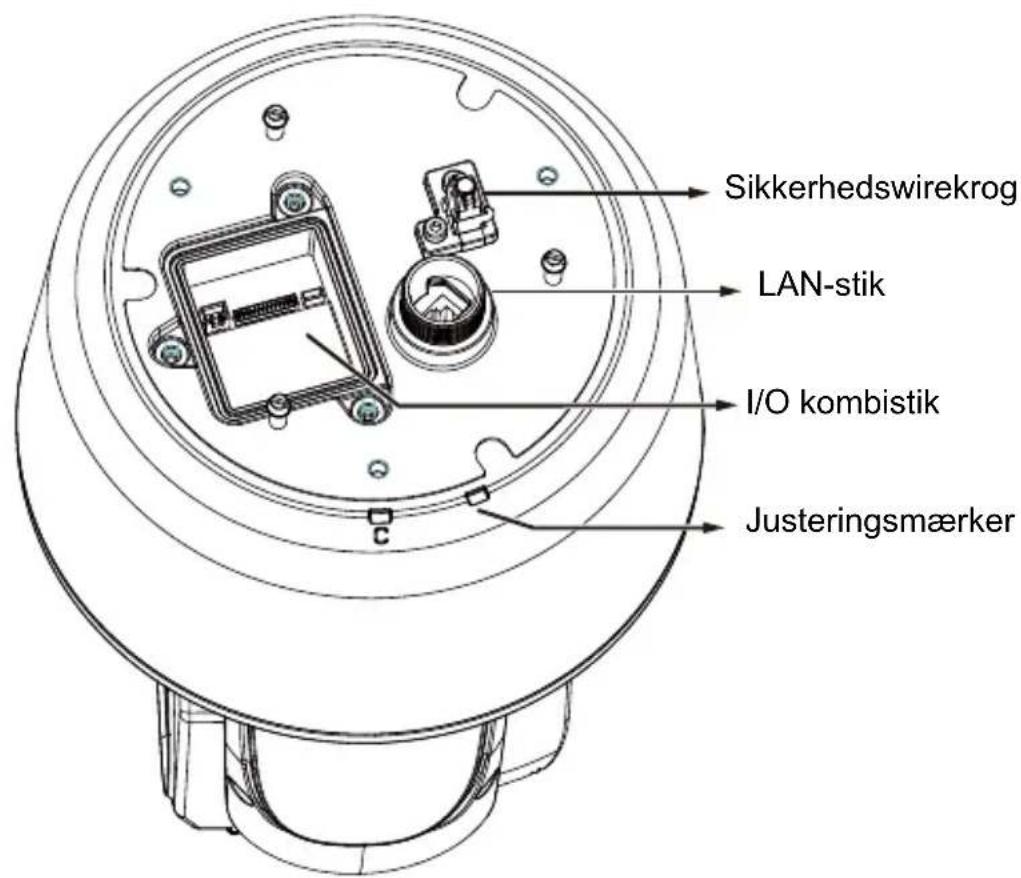

Sikkerhedswirekrog LAN-stik I/O kombistik JusteringsmærkerDA-137

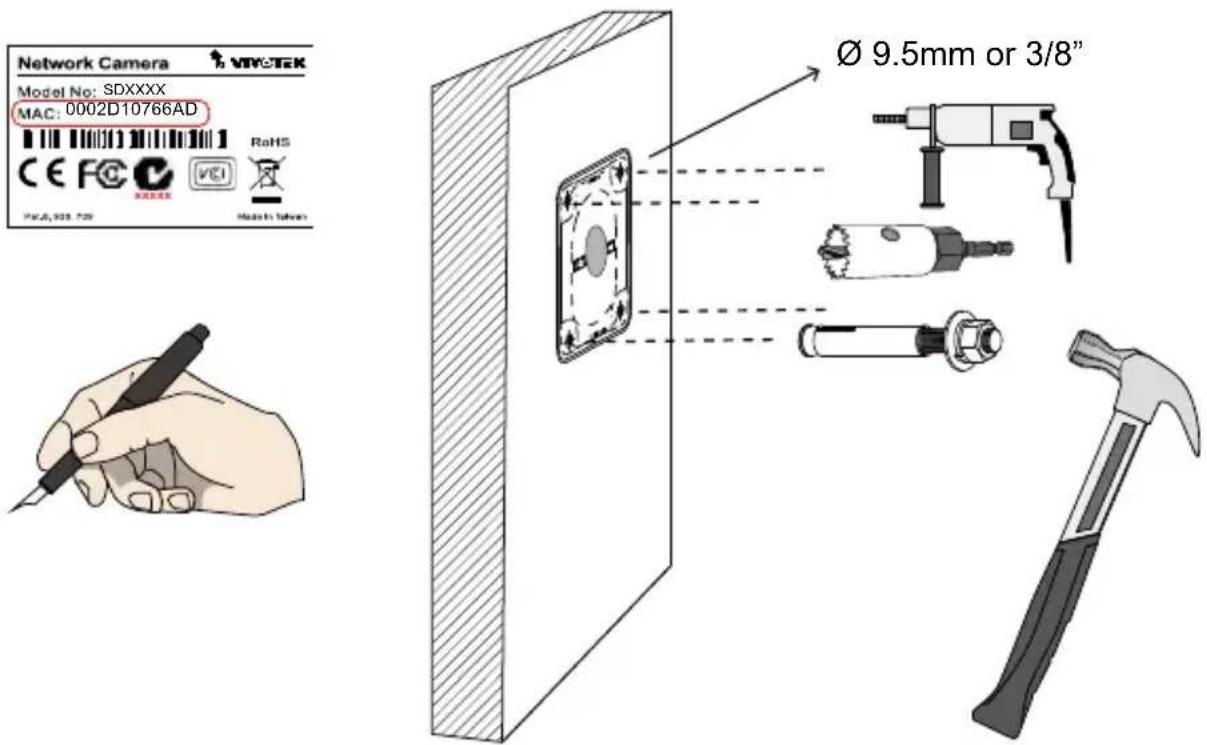

- Skriv kameraets MAC-adresse ned til senere brug.
- Kameraet vejer 3 kg. Vælg en fast monteringsflade for at undgå vibrationer i kameraet. Sæt justeringsklistermærket på væggen.
- Bor 4 starchuller (9,5 mm i diameter og 4 cm dybe) i væggen, og hammer derefter ankrene med gevind ind. Bemærk, at du bør hamre ankrene ind med bolte på, således at gevindet ikke ødelægges! Hvis ønsket, bor da et andet hul til føring af kablerne.

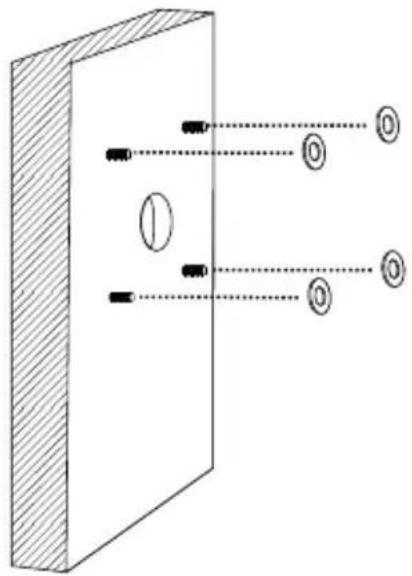

- Fjern de sekskantede møtrikker, skiver og efterlad en skive på hvert af gevindstængerne.

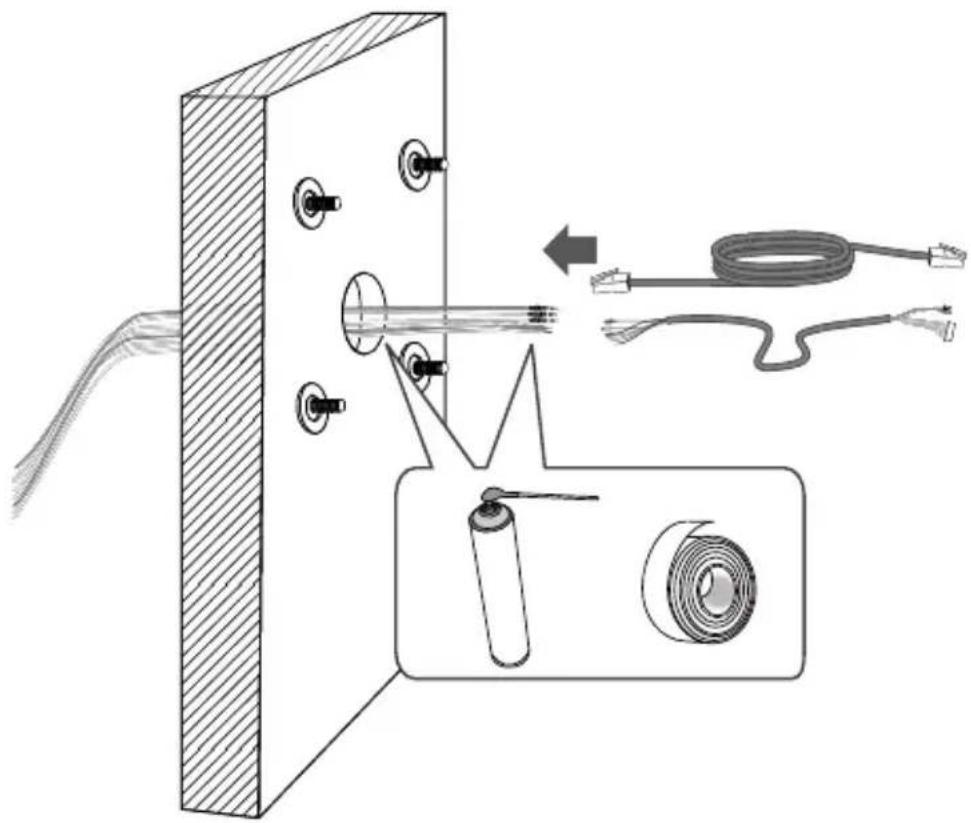

- Tilslut strøm- eller I/O-ledninger og brug skumtape eller forseglingsskum for at sikre, at bagendens tilslutning er vandtæt.

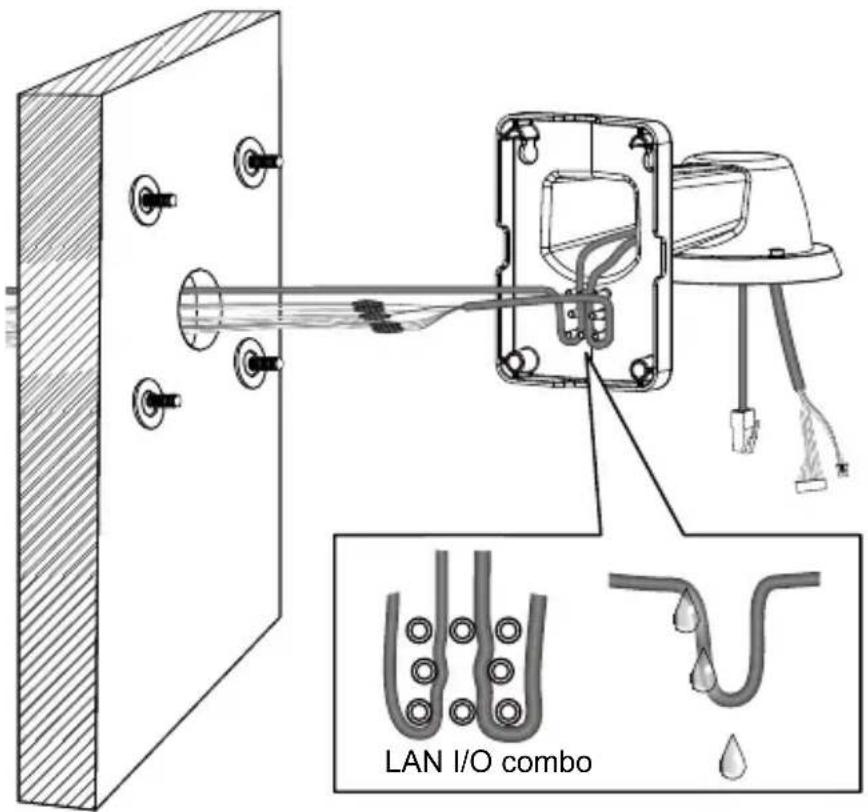

- Fremfør dine I/O-kombi- og Ethernet-kabler langs kabelfremføringsstængerne, så de danner drypsløjfer.

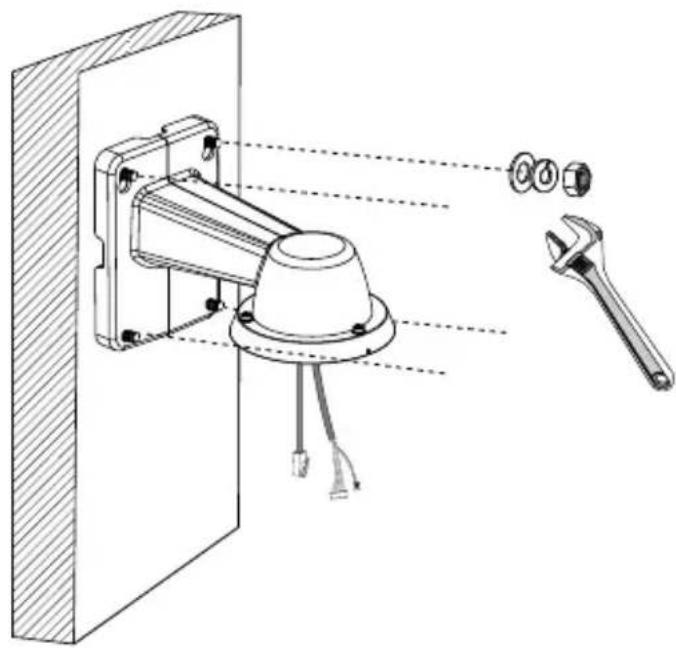

- Fastgør beslaget til væg.

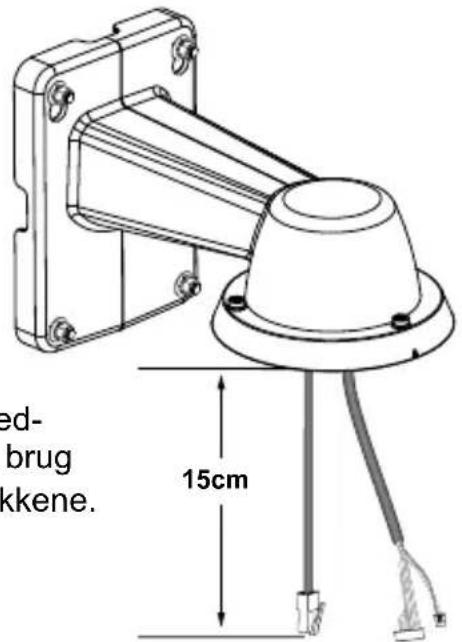

Kabellængden hængende på ydersiden af beslaget bør være 15 cm.


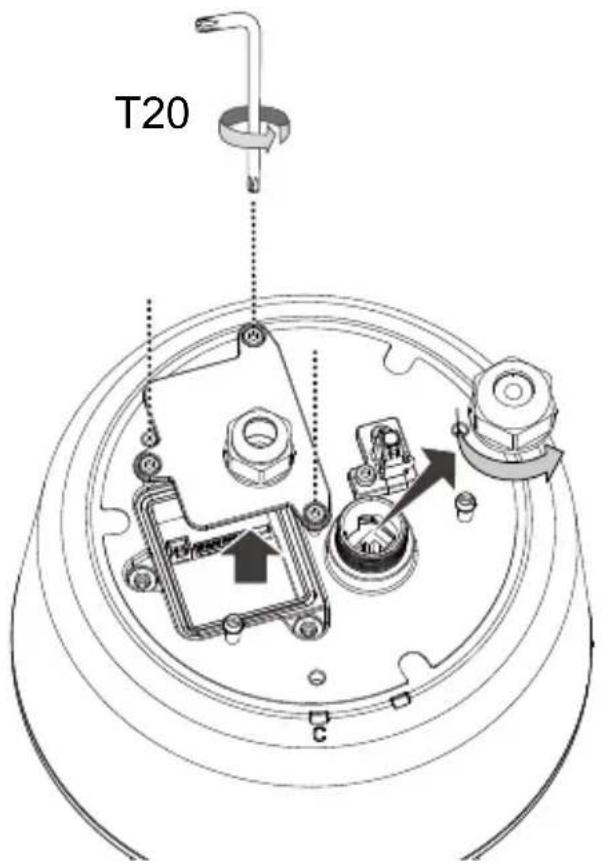

ed- brug kkene. 15cm- Fjern kabelpakningen fra LAN-porten. Hvis I/O-ledninger eller 24 V strømforsyningen foretrækkes, brug en T20 L-nøgle til at fjerne topdækslet på I/O-stikkene.


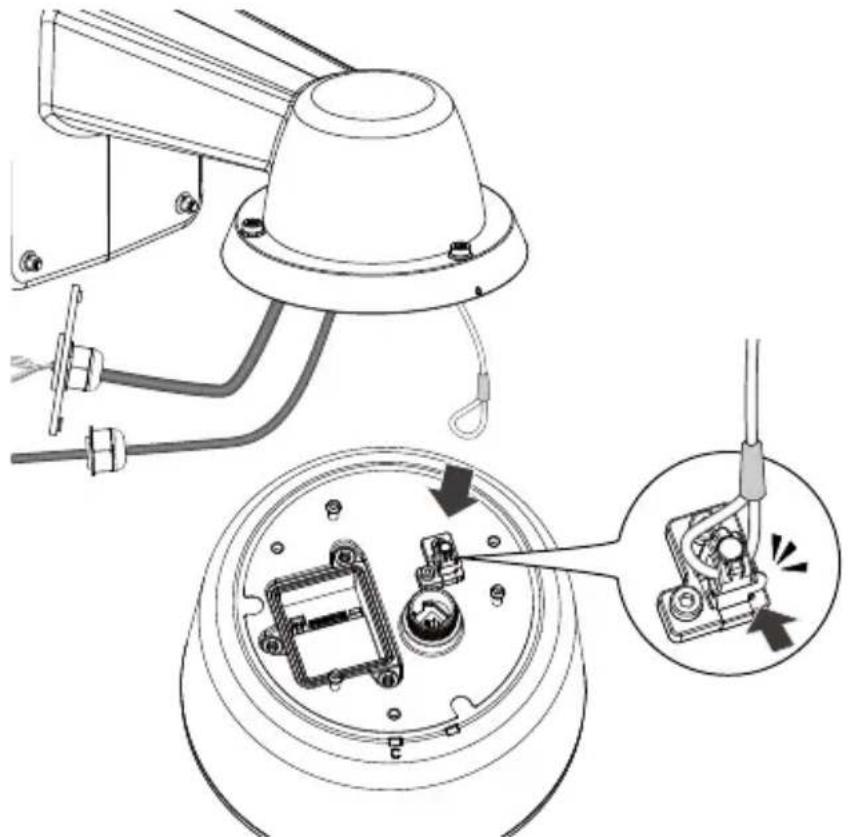

T20 C- Krog sikkerhedswiren fast mellem beslaget og kameraet.

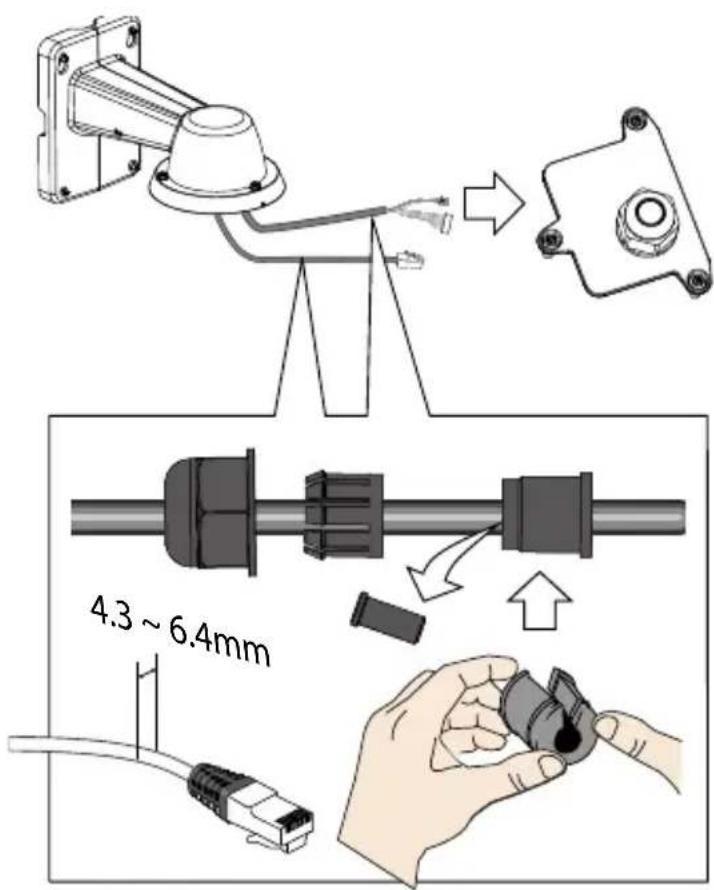

- Monter komponenterne til den vandtætte kabelpakning til Ethernet- og I/O-kablerne.

Den yderste kappe på kombik- ablet er flad med kablingshul.

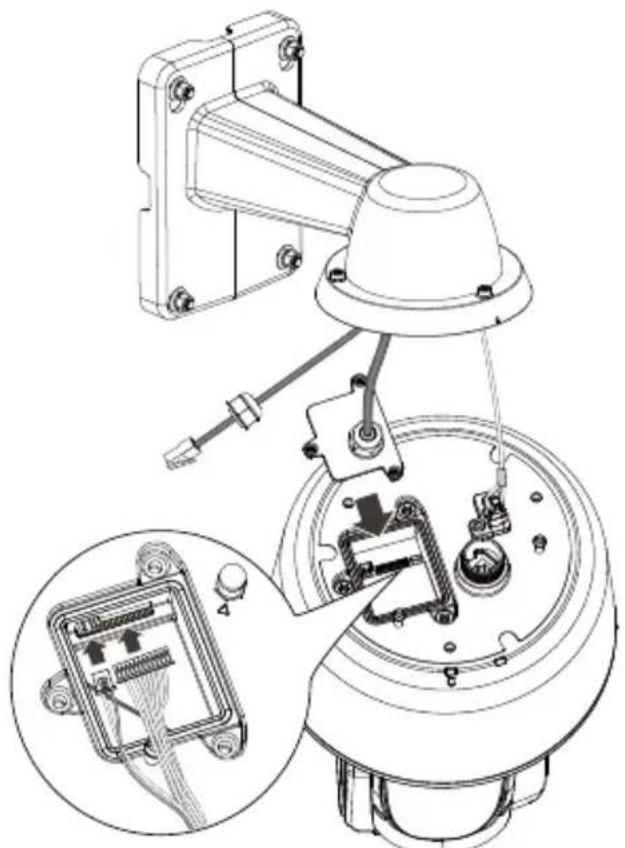

- Tilslut I/O-kabelbinderne til kameraet og fastgør topdækslet.

For at frakoble et LAN-kabel, løsn kabelpakningen og træk kablet mod muffevæggen, mod den side med låsetappen.

VIGTIGT:
Kontroller, at alle de vandtætte kabelpakninger er blevet monteret korrekt. Vandlækage vil forårsage uoprettelige skader på kameraet.

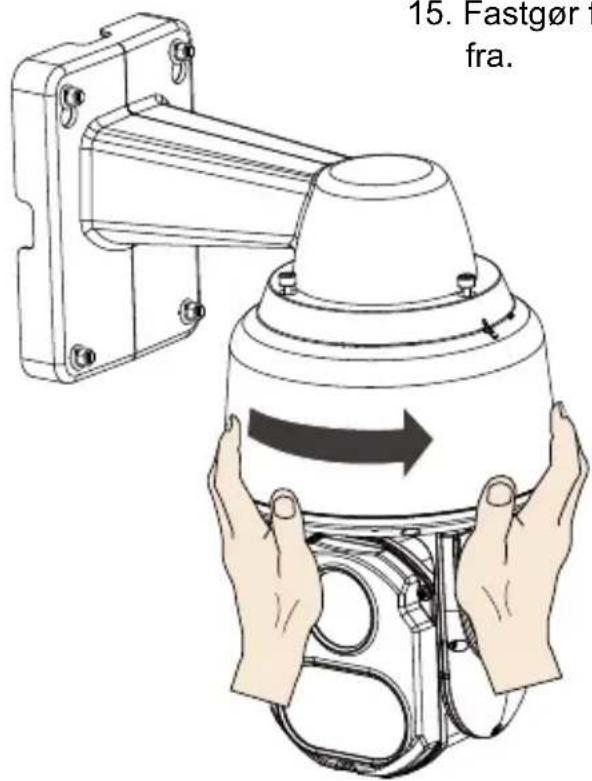

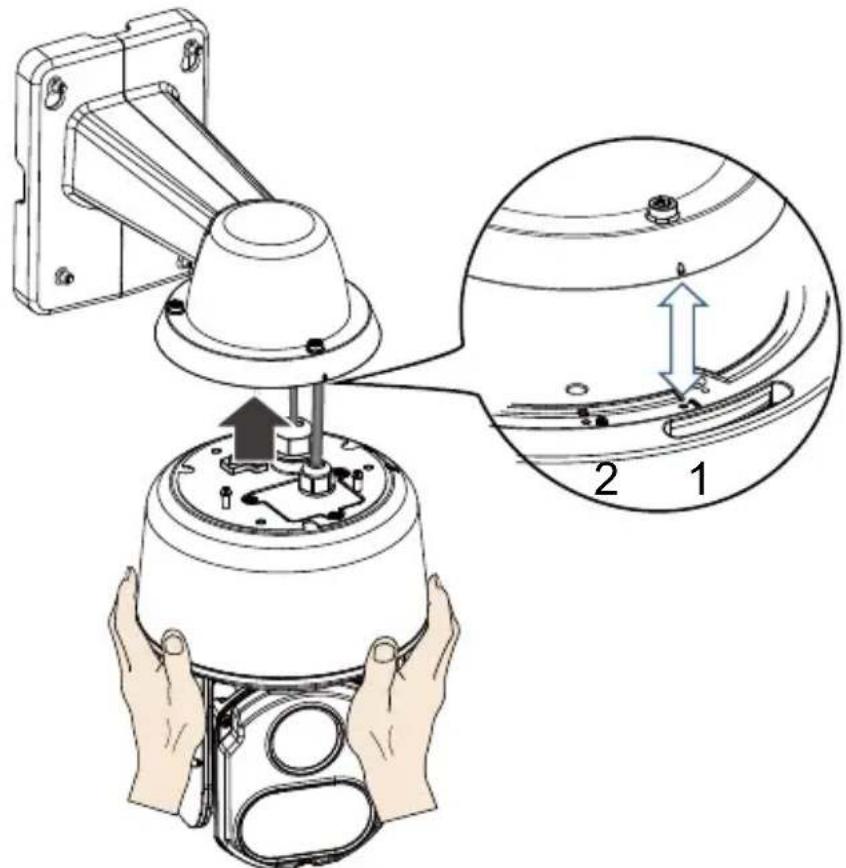

- Monter kameraet på beslaget ved at rette mærket på beslaget ind efter #1-mærkningen på kameraet.

- Drej kameraet i retning med uret. Kameraet skal låse sig på plads.


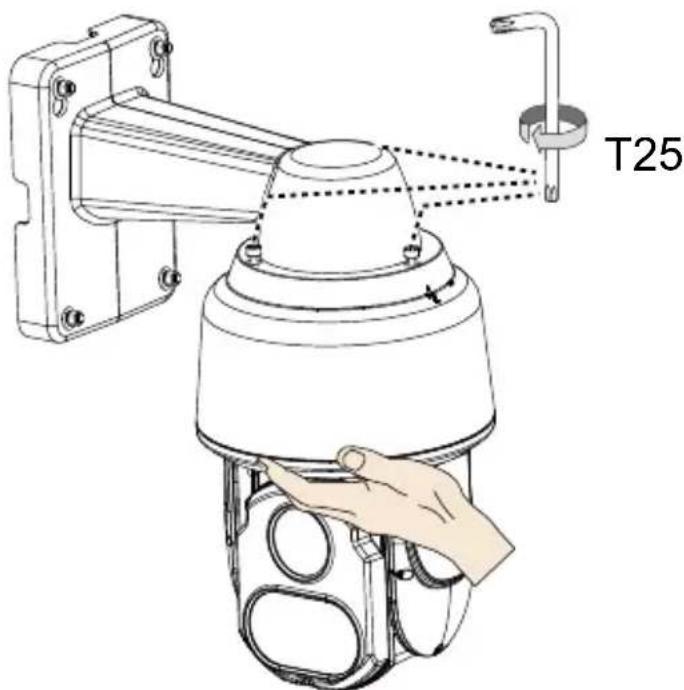

15. Fastgør fra.- Fastgør forbindelsen ved brug af T25 L-nøglen, oppefra.


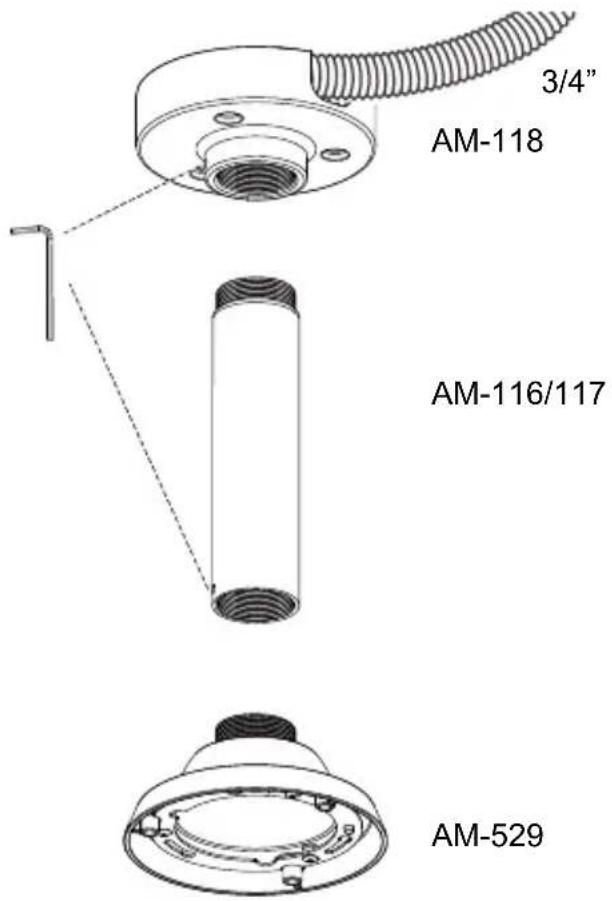

Pendelmontering
Kameraet kan også installeres med en pendelmonteringskombination som vist herunder. Den resterende del af installationsproceduren er den samme som beskrevet ovenfor.

Disse enheder (IR-LED) udsender højkoncentreret infrarødt lys, hvis belysningsvinkel (område) er jævnt fordelt afhængig af driftstilstanden. Se ikke direkte ind i LED'erne tæt på, da det kan give øjenskader, og husk at bruge kameraets live-visning for at kontrollere, at IR-belysningen er aktiv.
