INSTRUKCJA OBSŁUGI SD9364EH Vivotek

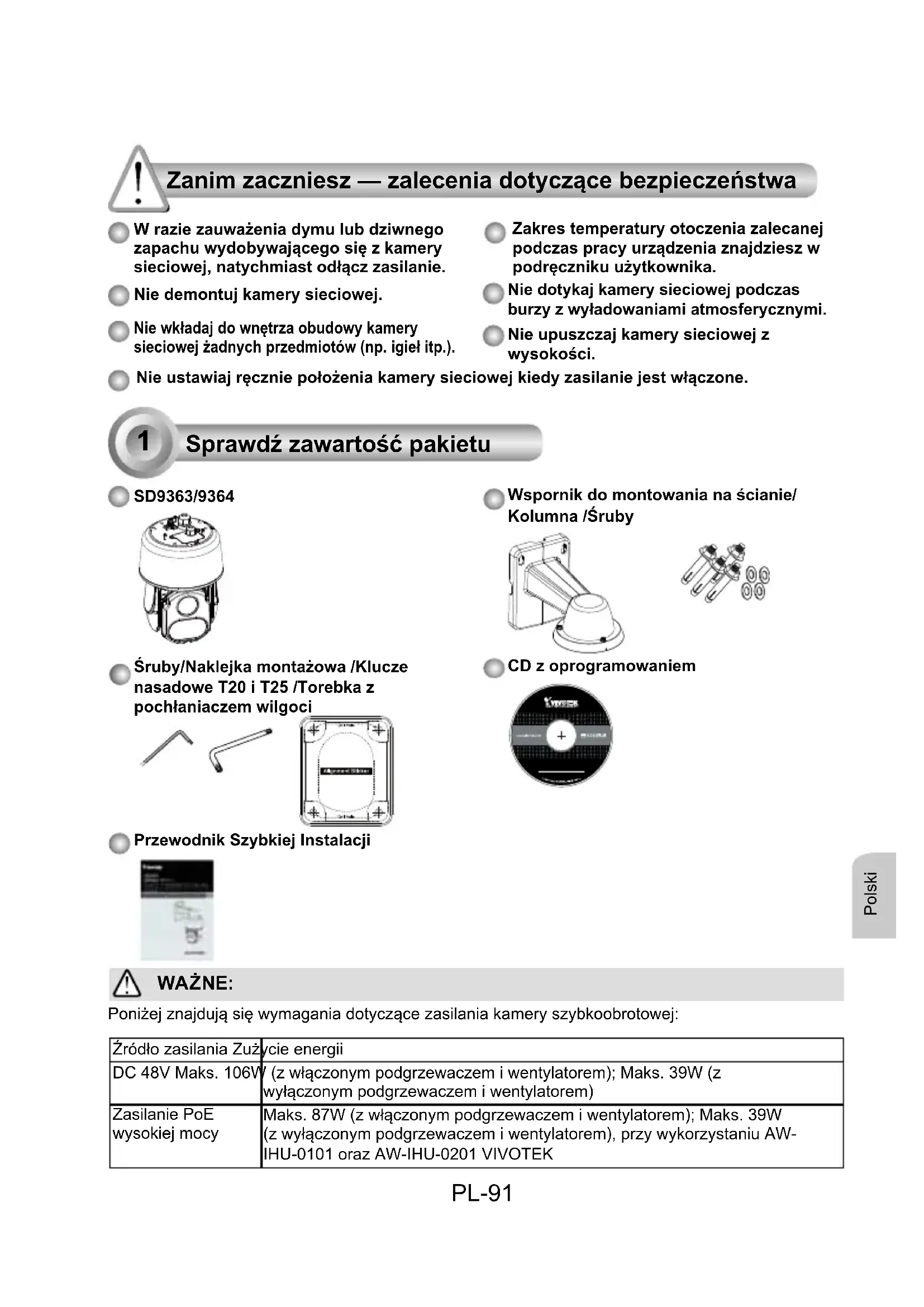

Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa
W razie zauważenia dymu lub dziwnego zapachu wydobywającego się z kamery sieciowej, natychmiast odłącz zasilanie.
Nie demontuj kamery sieciowej.
Nie wkładaj do wnętrza obudowy kamery sieciowej żadnych przedmiotów (np. igieł itp.).
Nie ustawiaj ręcznie położenia kamery sieciowej kiedy zasilanie jest włączone.
Zakres temperatury otoczenia zalecanej podczas pracy urządzenia znajdziesz w podręczniku użytkownika.
Nie dotykaj kamery sieciowej podczas burzy z wyładowaniami atmosferycznymi.
Nie upuszczaj kamery sieciowej z wysokości.

Sprawdź zawartość pakietu
SD9363/9364

Śruby/Naklejka montażowa /Klucze nasadowe T20 i T25 /Torebka z pochłaniaczem wilgoci


Wspornik do montowania na ścianie/Kolumna /Śruby

CD z oprogramowaniem

Przewodnik Szybkiej Instalacji

WAŻNE:
Poniżej znajdują się wymagania dotyczące zasilania kamery szybkoobrotowej:
| Źródło zasilania Zużycie energii | |
| DC 48V Maks. 106W | (z włączonym podgrzewaczem i wentylatorem); Maks. 39W (z wyłączonym podgrzewaczem i wentylatorem) |
| Zasilanie PoE wysokiej mocy | Maks. 87W (z włączonym podgrzewaczem i wentylatorem); Maks. 39W (z wyłączonym podgrzewaczem i wentylatorem), przy wykorzystaniu AW-IHU-0101 oraz AW-IHU-0201 VIVOTEK |
2 Opis fi zyczny


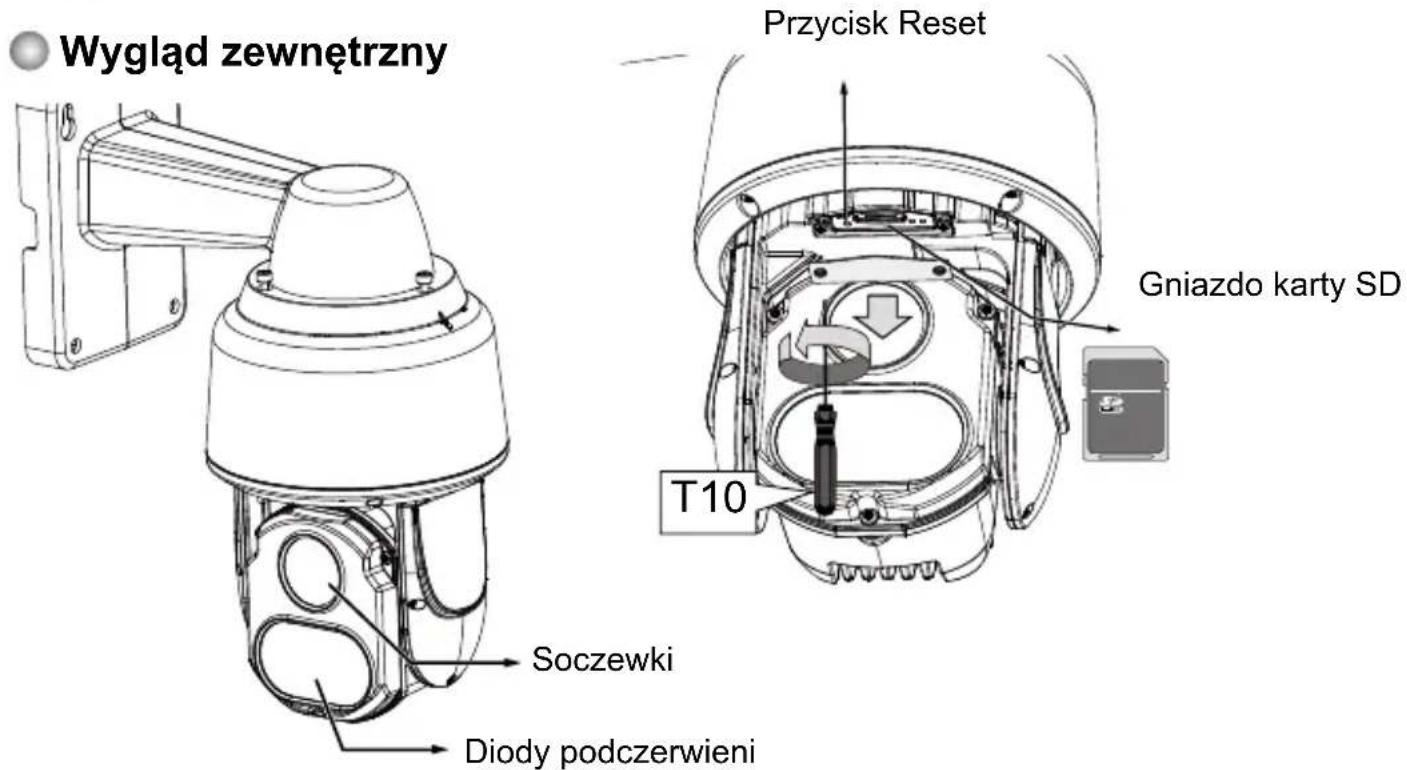

Wygląd zewnętrzny Przycisk Reset Gniazdo karty SD T10 Soczewki Diody podczerwieniWidok z góry


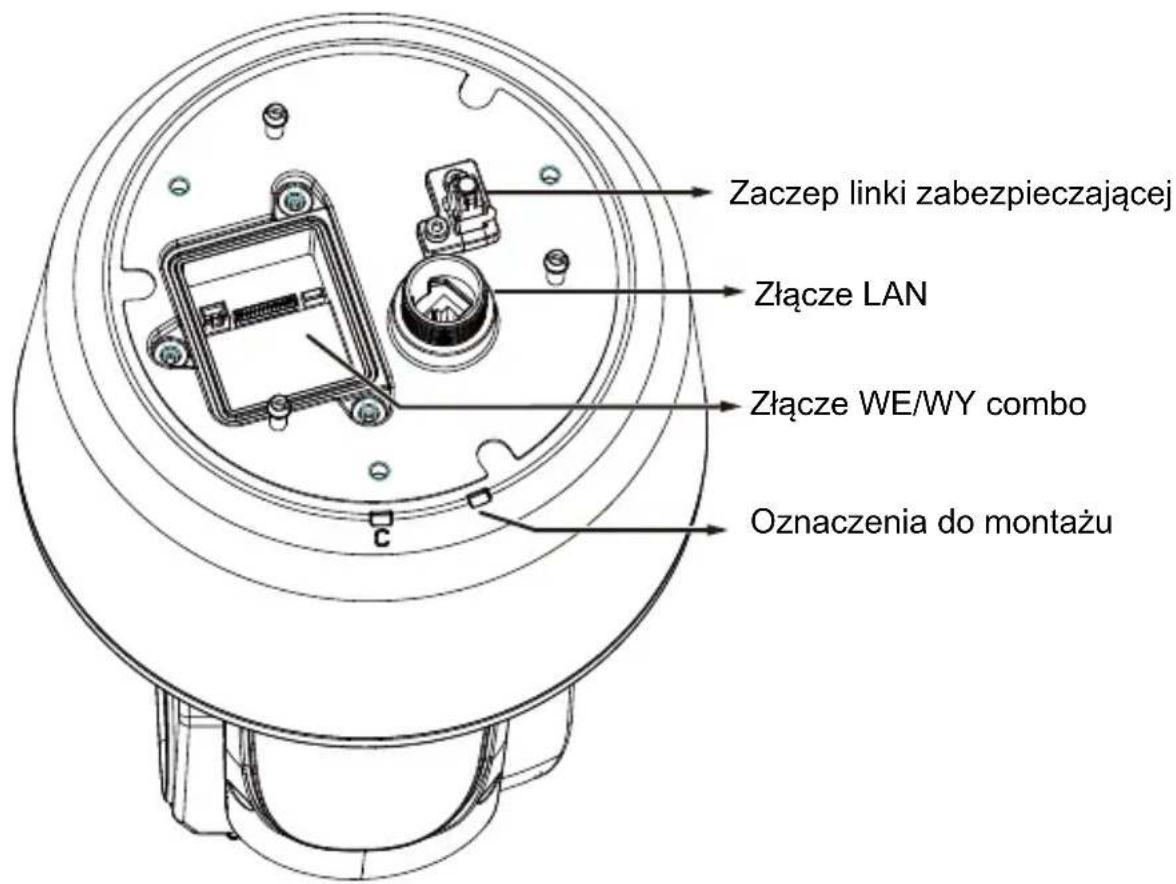

Zaczep linki zabezpieczającej Złącze LAN Złącze WE/WY combo Oznaczenia do montażuPL-92
3 Instalacja sprzętu

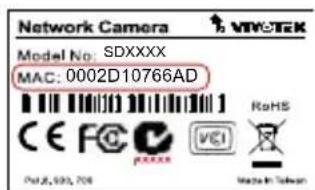

- Zanotuj adres MAC kamery do późniejszego użycia.
- Kamera wazy 3 kg. Należy wybrać miejsce montażu, które jest wystarczające sztywne, aby zapobiec wibracjom kamery.

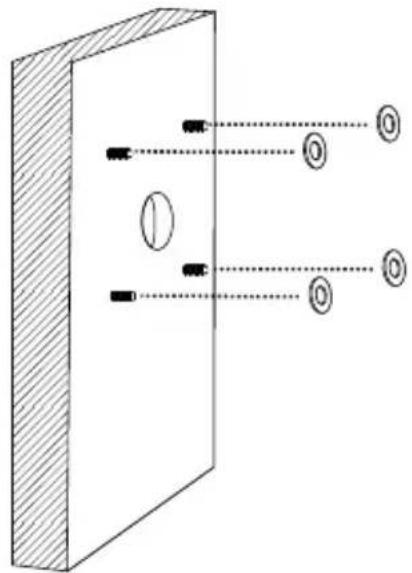

- Wywierć w ścianie 4 otwory prowadzące ( o średnicy 9,5 mm i głębokości 4 cm) i wbij w nie gwintowane kotwy. Wbijaj kotwy z nałożonymi na nie nakrętkami szesnastkowymi tak, aby gwintowane wystające elementy nie zostały zdeformowane! Jeżeli wolisz możesz również wywiercić następny otwór dla kabli trasowych.

- Usuń nakrętki szesnastkowe, podkładki i pozostaw tylko jedną podkładkę na każdej z gwintowanych kotw. .

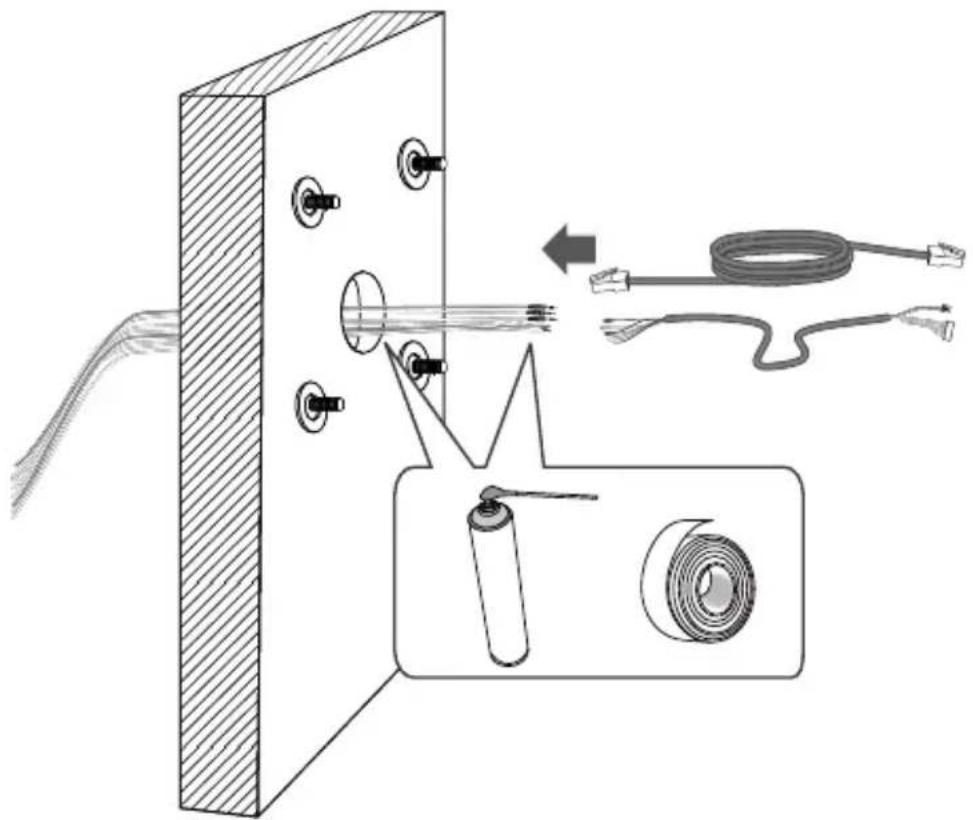

- Podłącz zasilanie lub kable WE/WY i użyj taśmy piankowej lub pianki uszczelniającej, aby zapewnić wodoodporność tylnego połączenia.

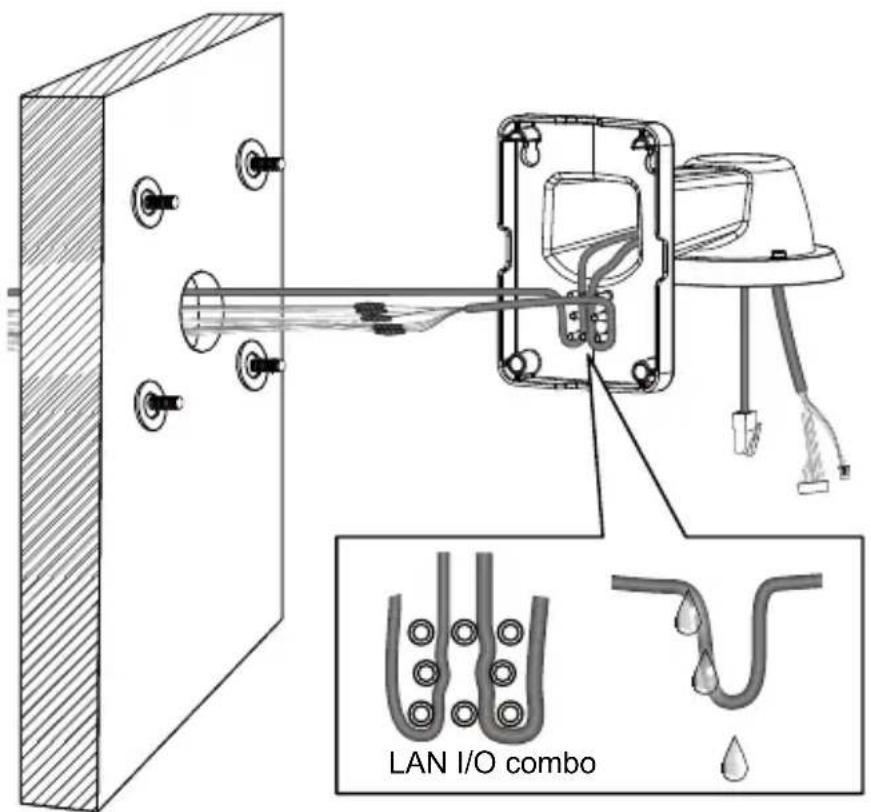

- Poprowadź kable WE/WY combo oraz Ethernet wzdłuż kotw prowadnicy, aby utworzyć pętle zapasowe.

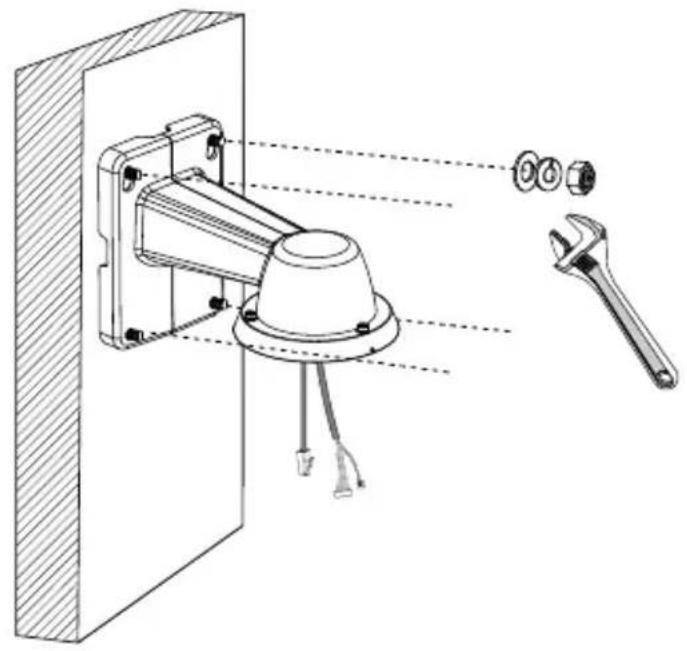

- Przymocuj uchwyt do ściany.

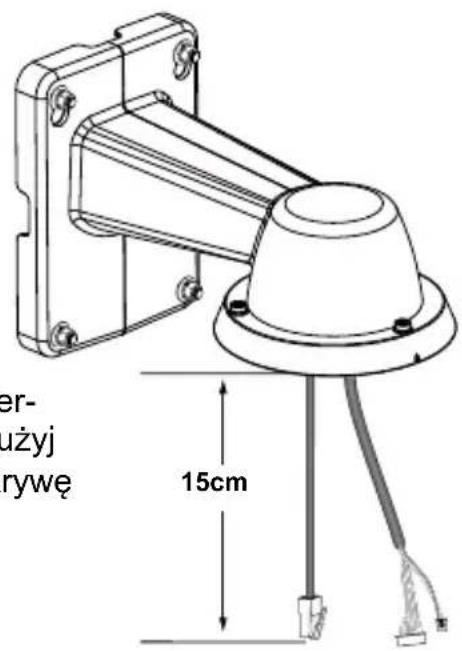

Długość kabla zwisającego poza uchwytem powinna wynieść 15 cm.


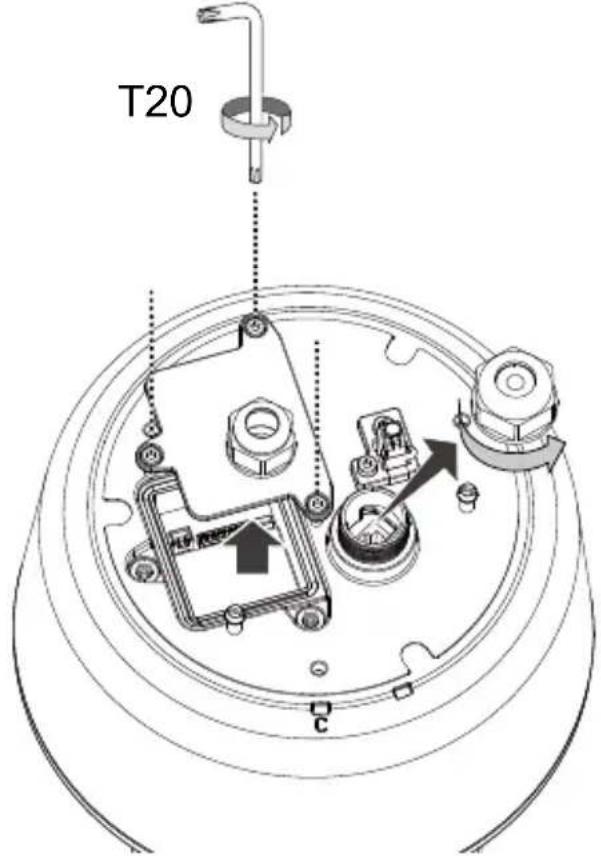

er- użyj rywę 15cm- Usuń przepust kablowy z portu LAN. Jeżeli preferowane są przewody WE/WY lub zasilanie 48V, użyj klucza nasadowego T20, aby usunąć górną pokrywę na złączach WE/WY.


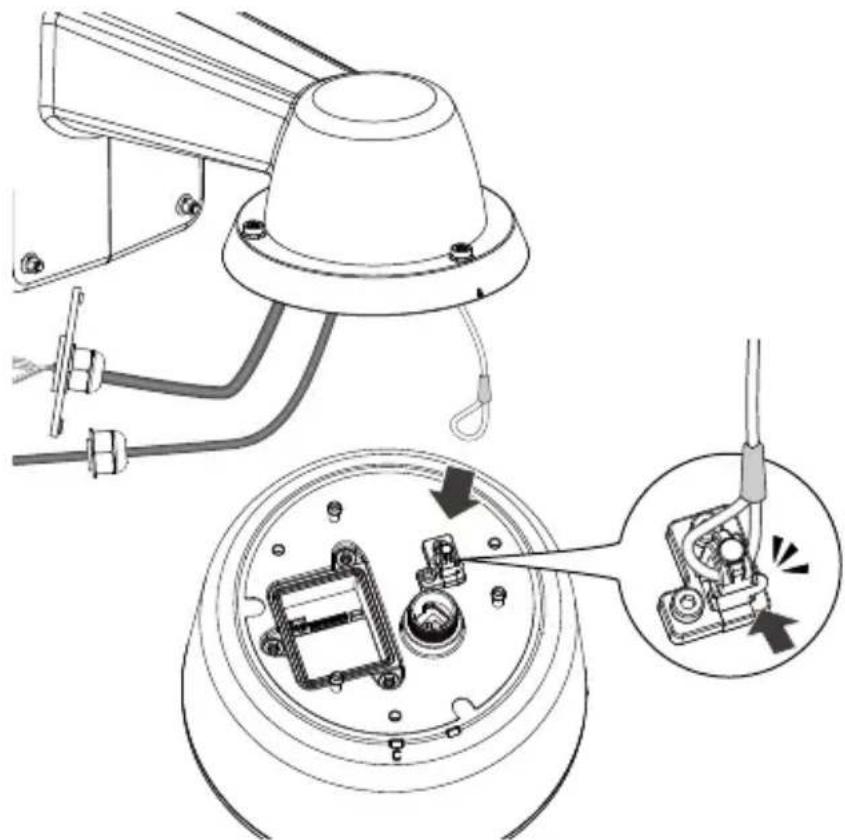

- Bezpiecznie zawieś przewód pomiędzy uchwytem, a kamerą.

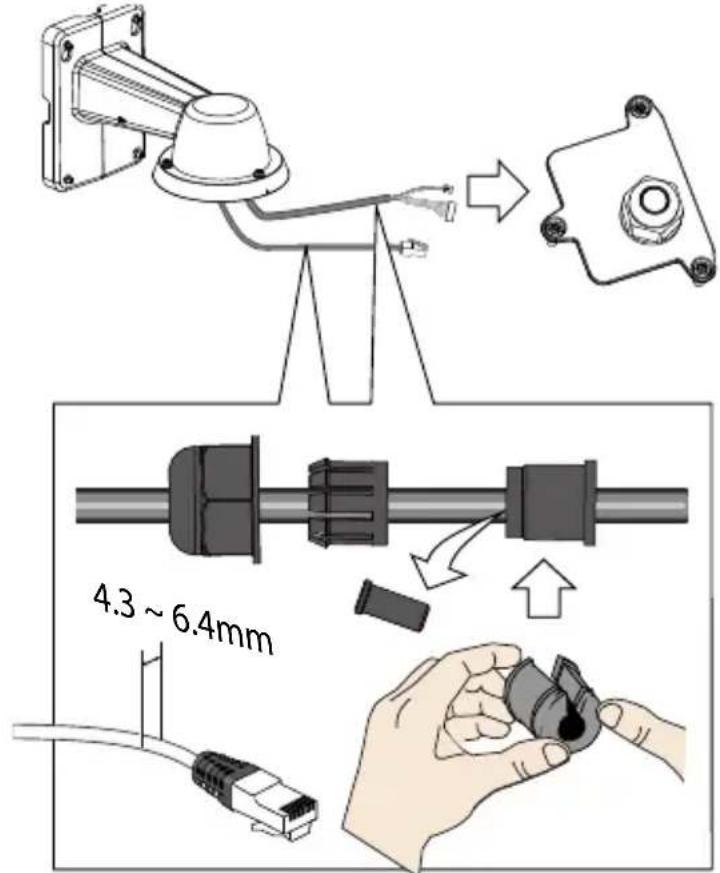

- Zamontuj elementy wodoszczelnego przepustu kablowego dla kabli Ethernet oraz WE/WY combo.

Zewnętrzna osłona kabla combo jest wyposażona w otwór odprowadzający wodę.

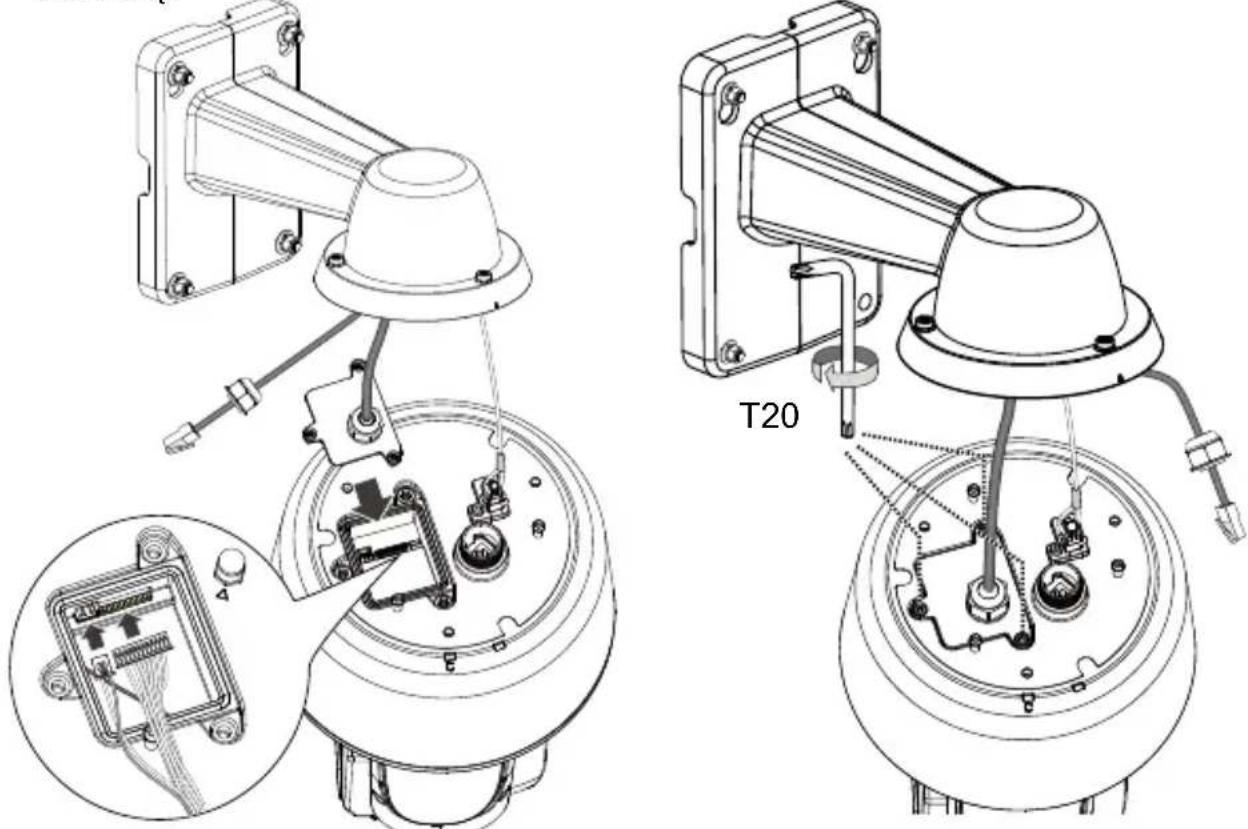

- Podłącz końcówki przewodu WE/WY do kamery, a następnie przymocuj górną obudowę.

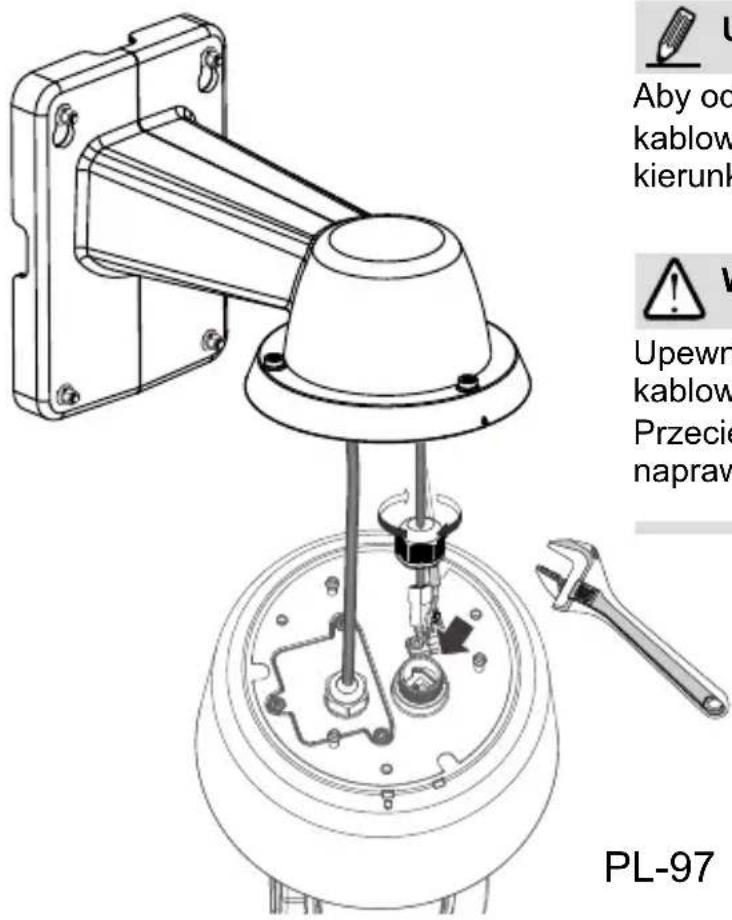

- Podłącz kabel Ethernet (wraz z przepustem) do kamery.
UWAGA:
Aby odłączyć kabel LAN, poluźnij przepust kablowy i odciągnij kabel od ściany gniazda w kierunku bocznej części blokady.

WAŻNE:
Upewnij się, że wodoszczelne przepusty kablowe zostały prawidłowo zamontowane. Przecieki mogą spowodować niemożliwe do naprawy uszkodzenia kamery.
PL-97

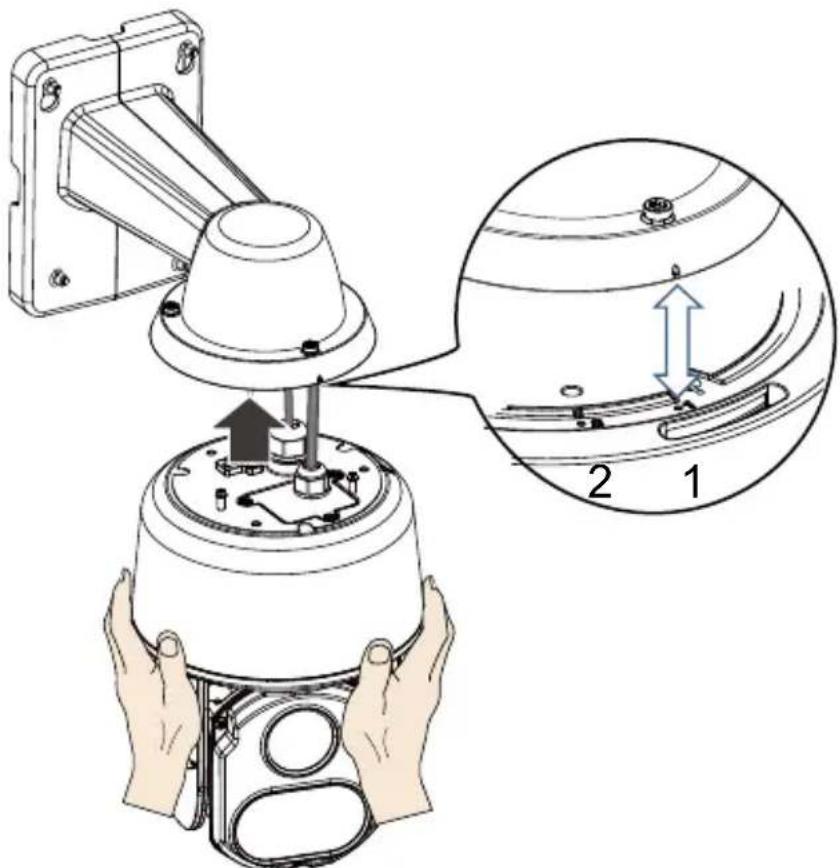

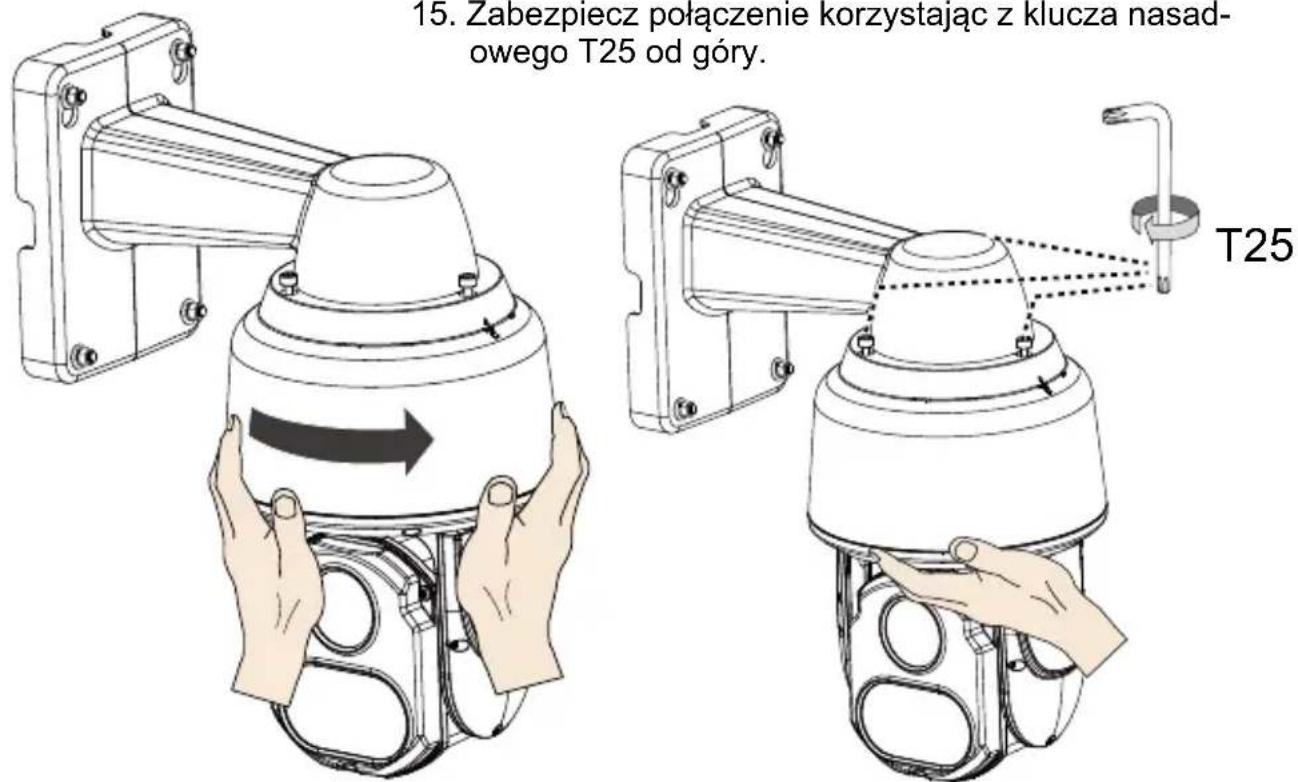

- Zamontuj kamerę w uchwycie wyrównując oznaczenia na uchwycie z oznaczeniem #1 na kamerze.

-
Obróć kamerę w prawo. Powinna zostać zablokowana na miejscu.
-
Zabezpiecz połączenie korzystając z klucza nasadowego T25 od góry.


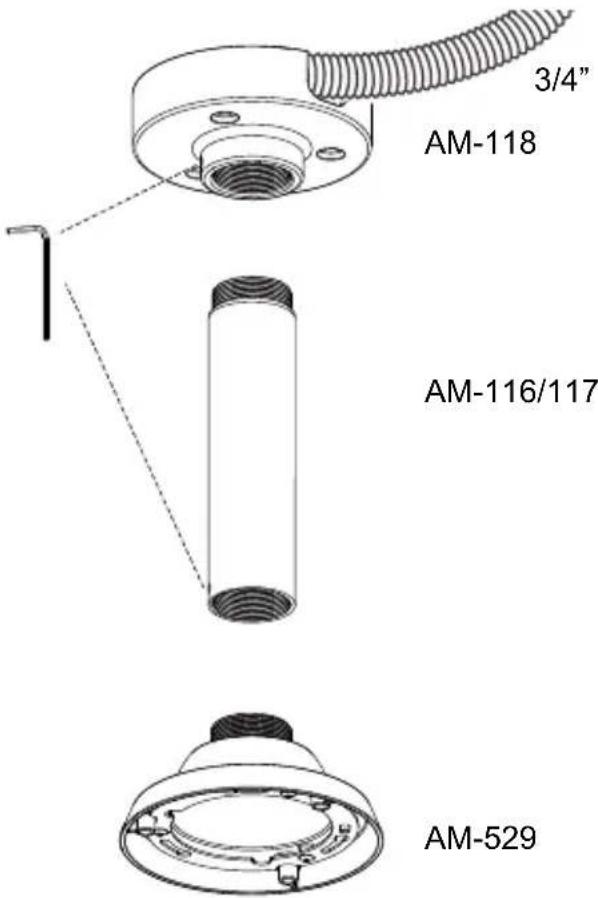

Montaż zawiesia
Kamera może być także zamontowana za pośrednictwem zawiesia tak jak pokazano poniżej. Reszta procedury montażowej jest taka sama jak powyżej.

Urządzenia (diody podczerwieni) emitują bardzo skupione światło podczerwone, którego kąt padania (zasięg) jest łagodnie zróżnicowany w zależności od trybu pracy. Chcąc uniknąć ryzyka uszkodzenia oka nie należy patrzeć bezpośrednio na diody z małej odległości i pamiętać o wykorzystaniu kamery w trybie podglądu na żywo, aby sprawdzić czy iluminacja podczerwieni jest aktywna.
