MANUAL DE USUARIO SD9364EH Vivotek

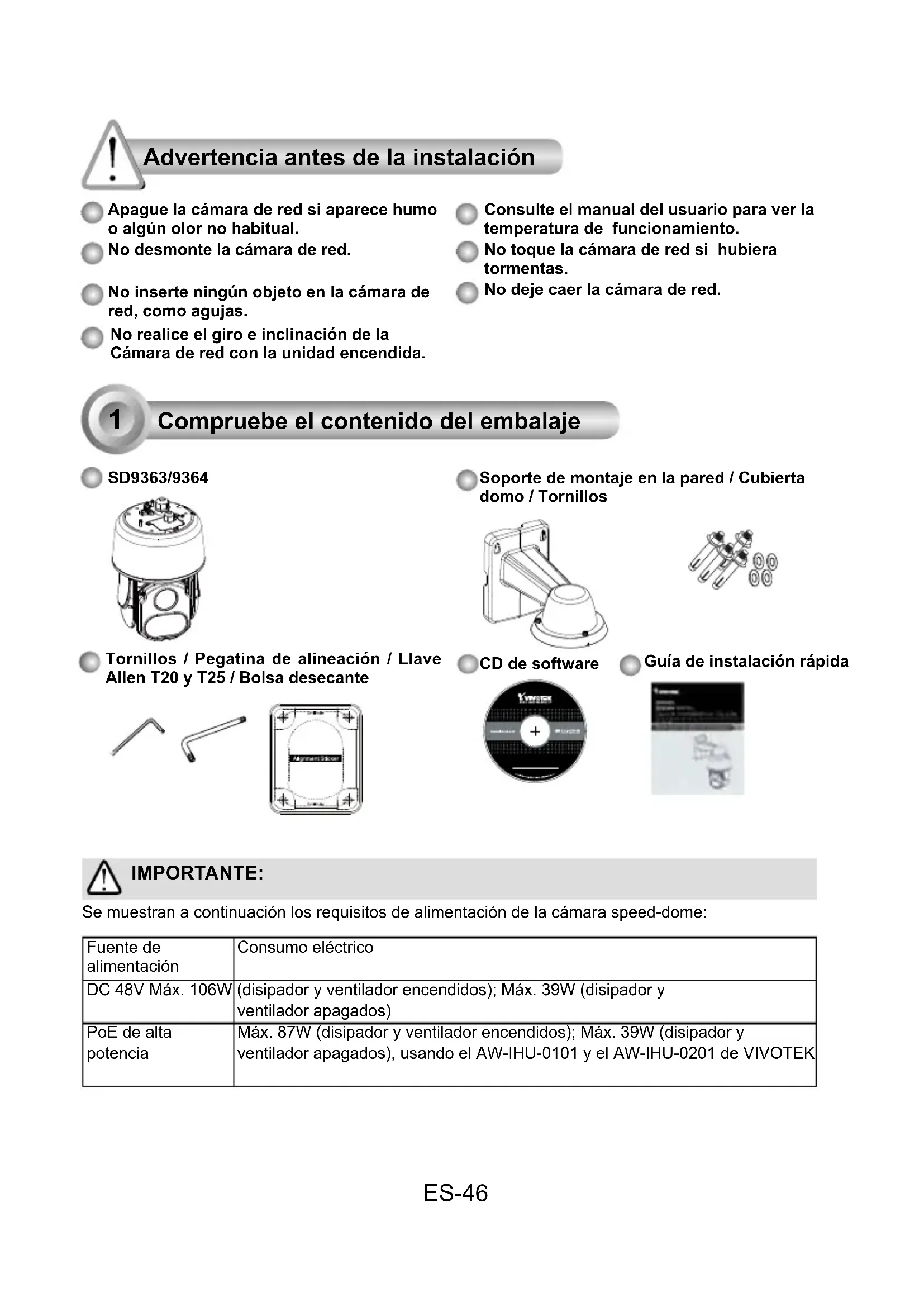

Advertencia antes de la instalación
Apague la cámara de red si aparece humo o algún olor no habitual.
No desmonte la cámara de red.
No inserte ningún objeto en la cámara de red, como agujas.
No realice el giro e inclinación de la Cámara de red con la unidad encendida.
Consulte el manual del usuario para ver la temperatura de funcionamiento.
No toque la cámara de red si hubiera tormentas.
No deje caer la cámara de red.
1 Compruebe el contenido del embalaje
SD9363/9364

Tornillos / Pegatina de alineación / Llave Allen T20 y T25 / Bolsa desecante


Soporte de montaje en la pared / Cubierta domo / Tornillos

Guía de instalación rápida


IMPORTANTE:
Se muestran a continuación los requisitos de alimentación de la cámara speed-dome:
| Fuente de alimentación | Consumo eléctrico |
| DC 48V Máx. 106W | (disipador y ventilador encendidos); Máx. 39W (disipador y ventilador apagados) |
| PoE de alta potencia | Máx. 87W (disipador y ventilador encendidos); Máx. 39W (disipador y ventilador apagados), usando el AW-IHU-0101 y el AW-IHU-0201 de VIVOTEK |
2 Descripción física

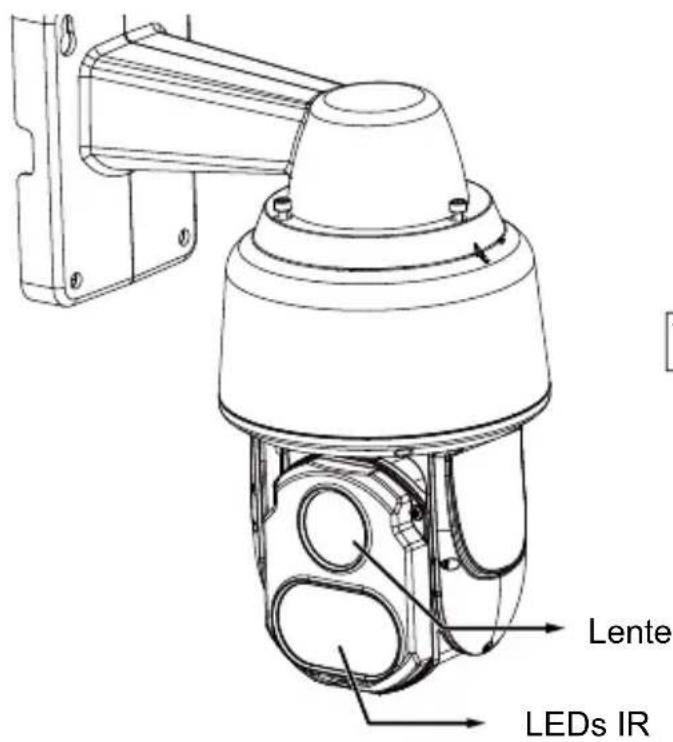

Vista exterior


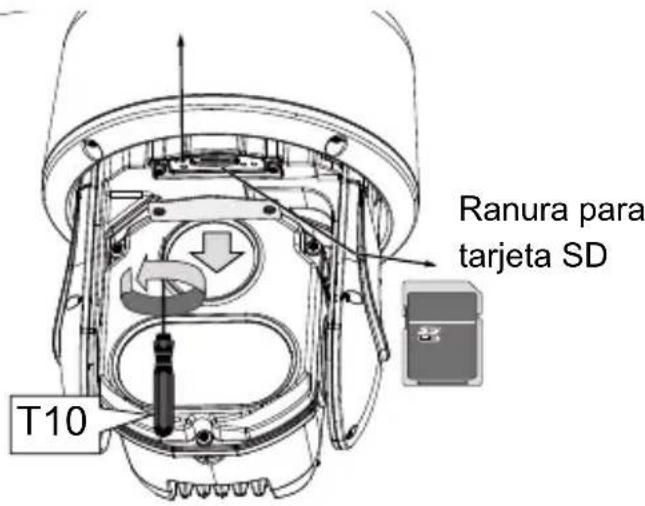

T10 Ranura para tarjeta SD- Vista superior


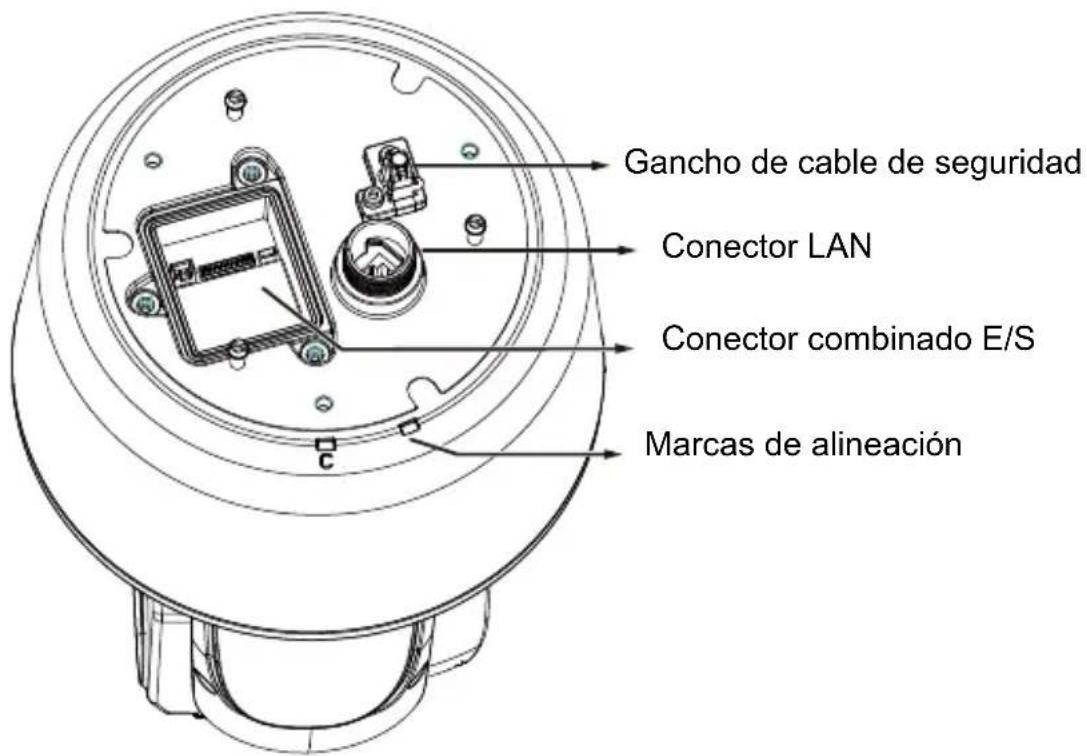

Gancho de cable de seguridad Conector LAN Conector combinado E/S Marcas de alineaciónES-47
3
Instalación del hardware

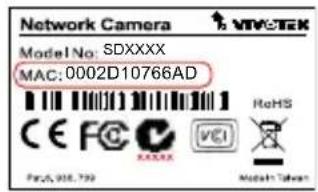

- Anote la dirección MAC de la cámara para consultas posteriores.
- La cámara pesa 3 kg. Seleccione una ubicación de montaje rígida para evitar que se transmitan vibraciones a la cámara. Fije la pegatina de alineación a la pared.

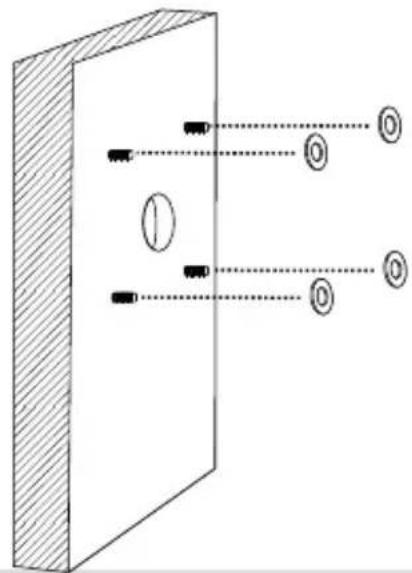

- Taladre 4 orificios pilotos (9,5 mm de diámetro y 4 cm de profundidad) en la pared e introduzca los tacos con rosca. Tenga en cuenta que tendrá que introducir los tacos con las tuercas hexagonales ya puestas para que las varillas con rosca no se deformen. Si lo prefiere, taladre otro orificio para introducir los cables.
- Suelte las tuercas hexagonales y las arandelas y deje una arandela en cada varilla.

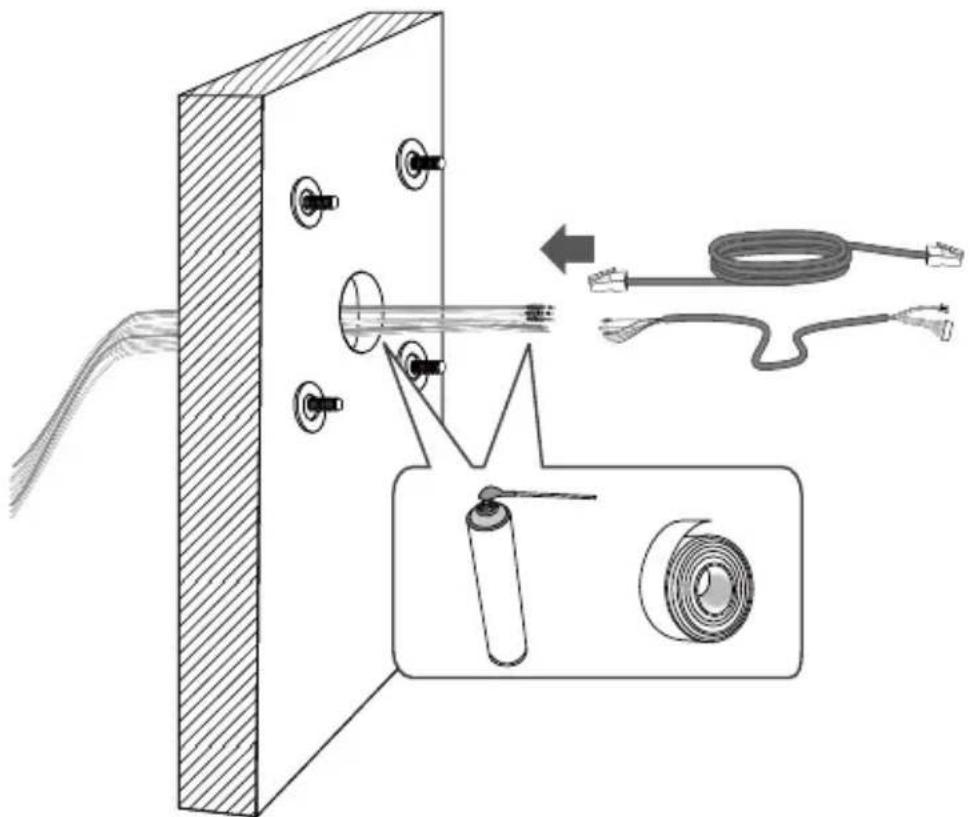

- Conecte la alimentación a los cables de E/S y utilice cinta de espuma o espuma selladora para garantizar la estanqueidad de la conexión trasera.

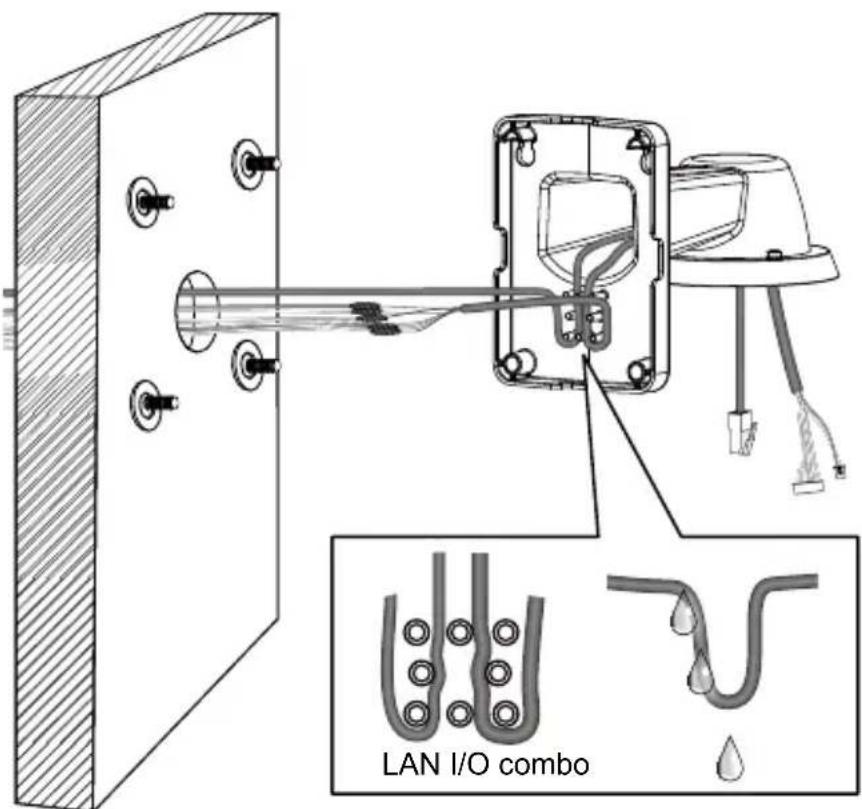

- Pase los cables combinados de E/S y Ethernet a través de los orificios de guía para formar bucles de servicio.

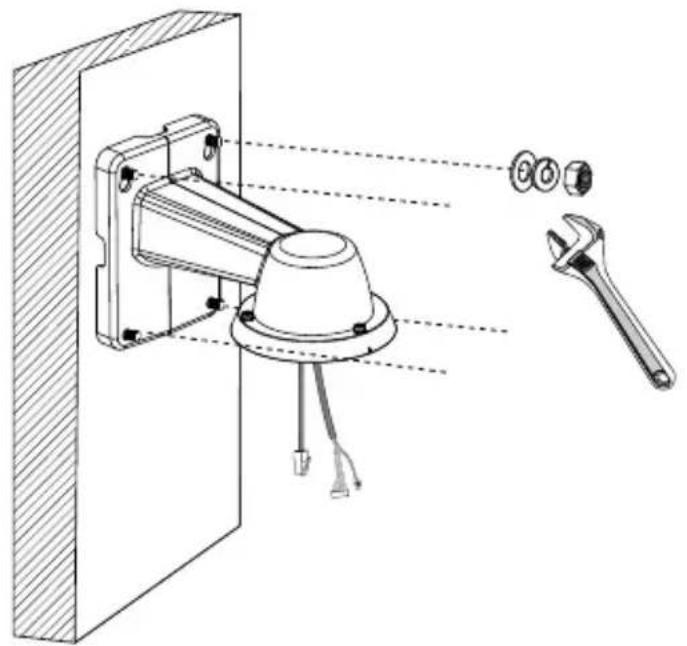

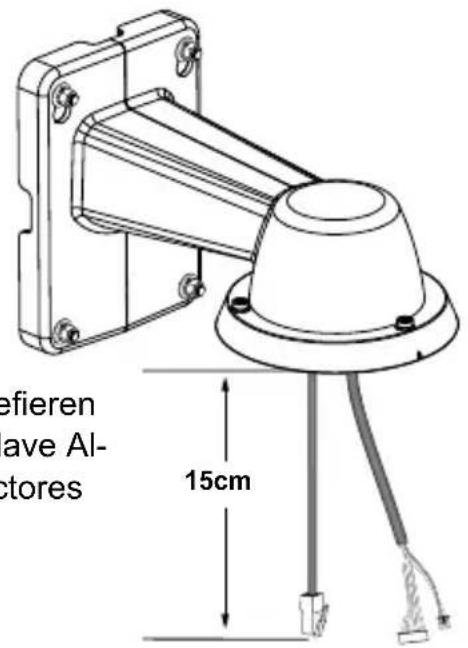

- Fije el soporte a la pared.

La longitud del cable que cuelga desde el exterior del soporte será de 15 cm


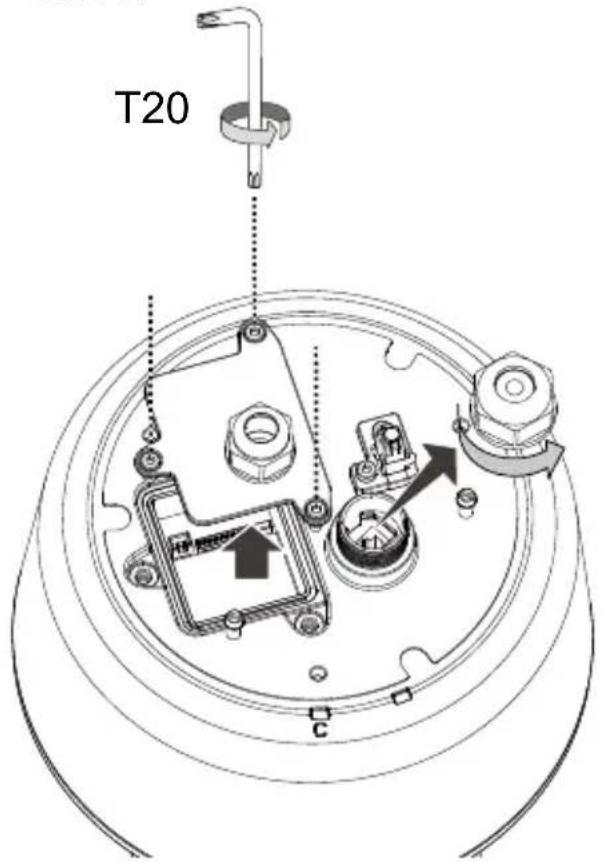

efieren have Al- ctores 15cm- Retire el prensacables del puerto LAN. Si se prefieren cables de E/S o alimentación de 48V, utilice la llave Allen T20 para soltar la tapa superior de los conectores de E/S.


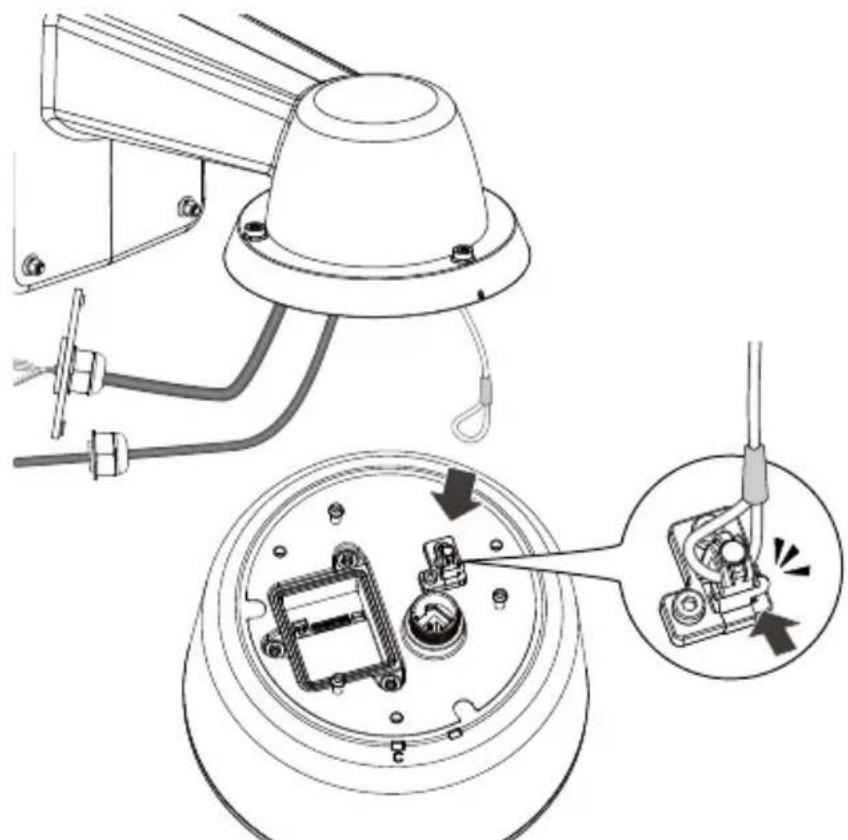

- Enganche el cable de seguridad entre el soporte y la cámara.

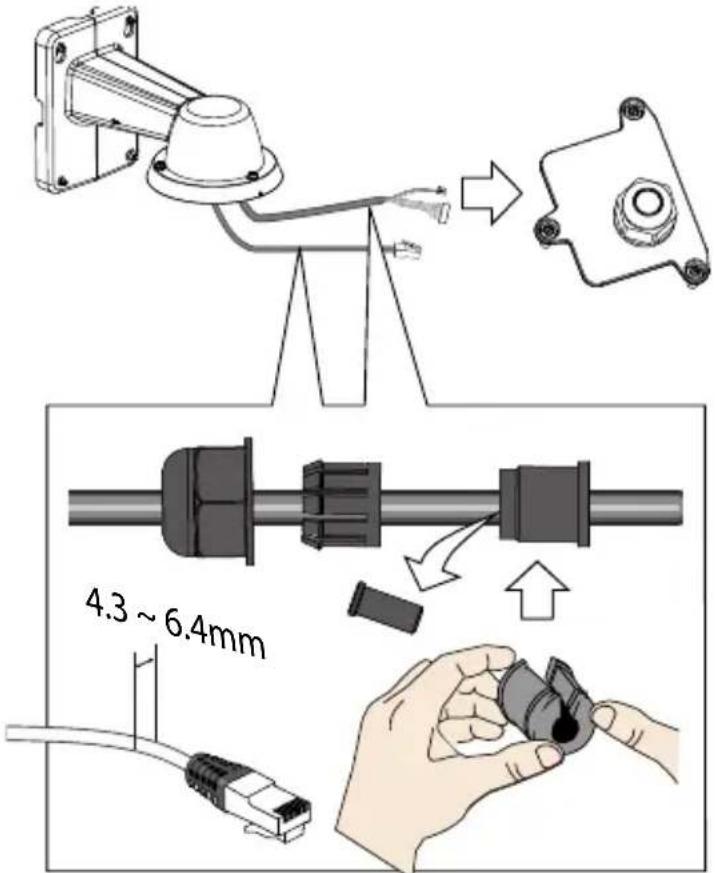

- Instale los componentes del prensacables estanco en los cables de Ethernet y E/S combinados.

La cubierta exterior del cable combinado queda a ras con el orificio del cableado.
ES-51

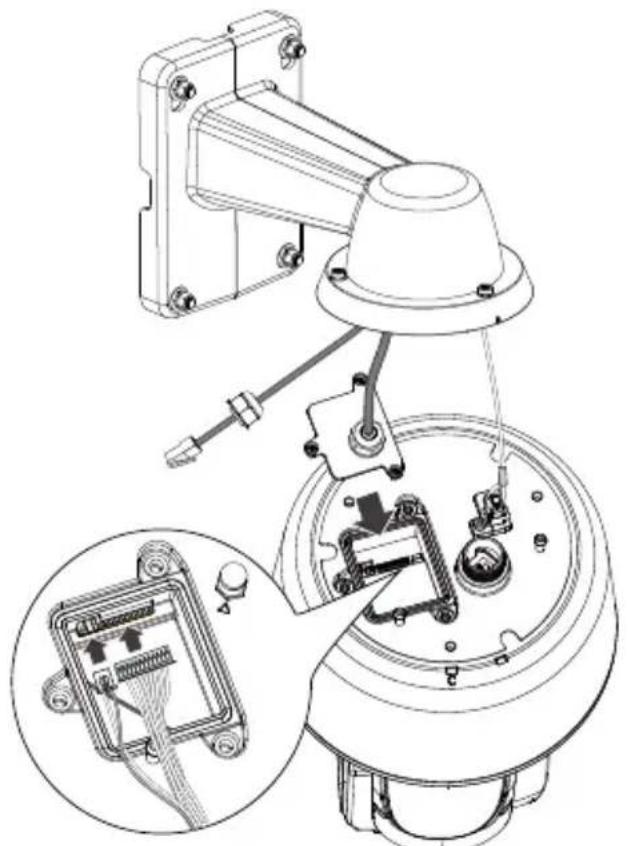

- Conecte los cabezales del cable de E/S a la cámara y coloque la tapa superior.

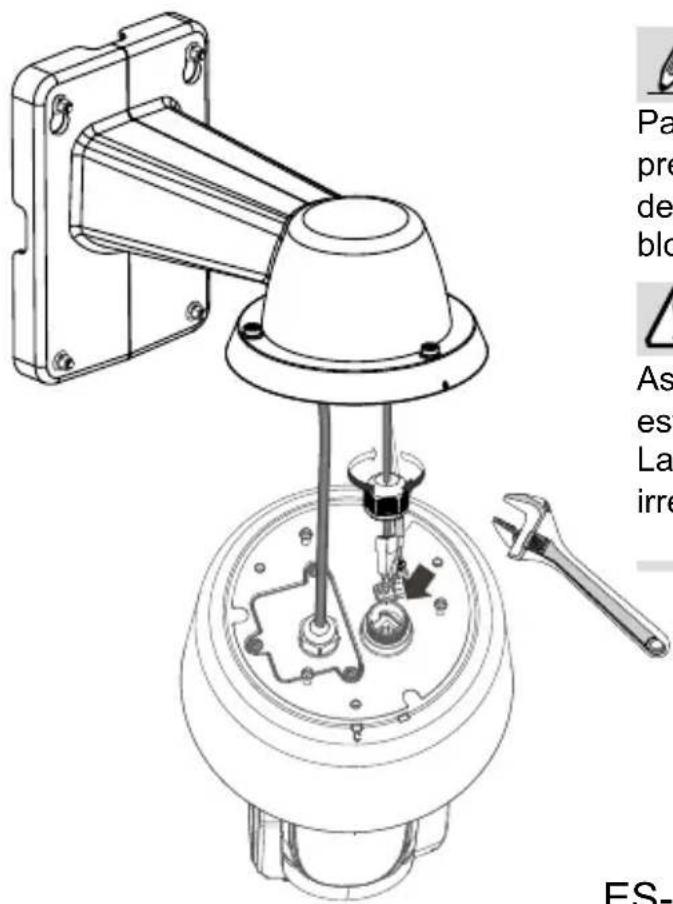

- Conecte el cable de Ethernet (junto con su prensacables) a la cámara.
NOTA:
Para desconectar un cable LAN, afloje el prensacables y tire del cable contra la pared de la toma hacia el lado de la pestaña de bloqueo.

IMPORTANTE:
Asegúrese de que todos los prensacables estancos se hayan instalado correctamente. Las fugas de agua causarán daños irreparables en el cámara.

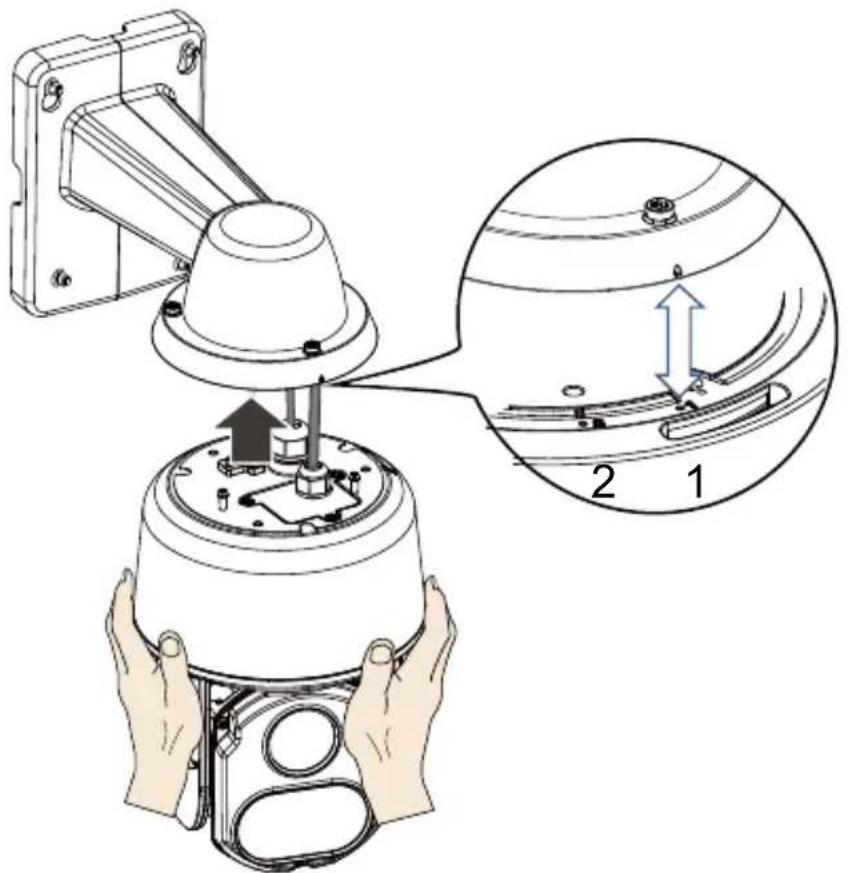

- Instale la cámara en el soporte alineando la marca del soporte con la marca n°1 de la cámara.

-

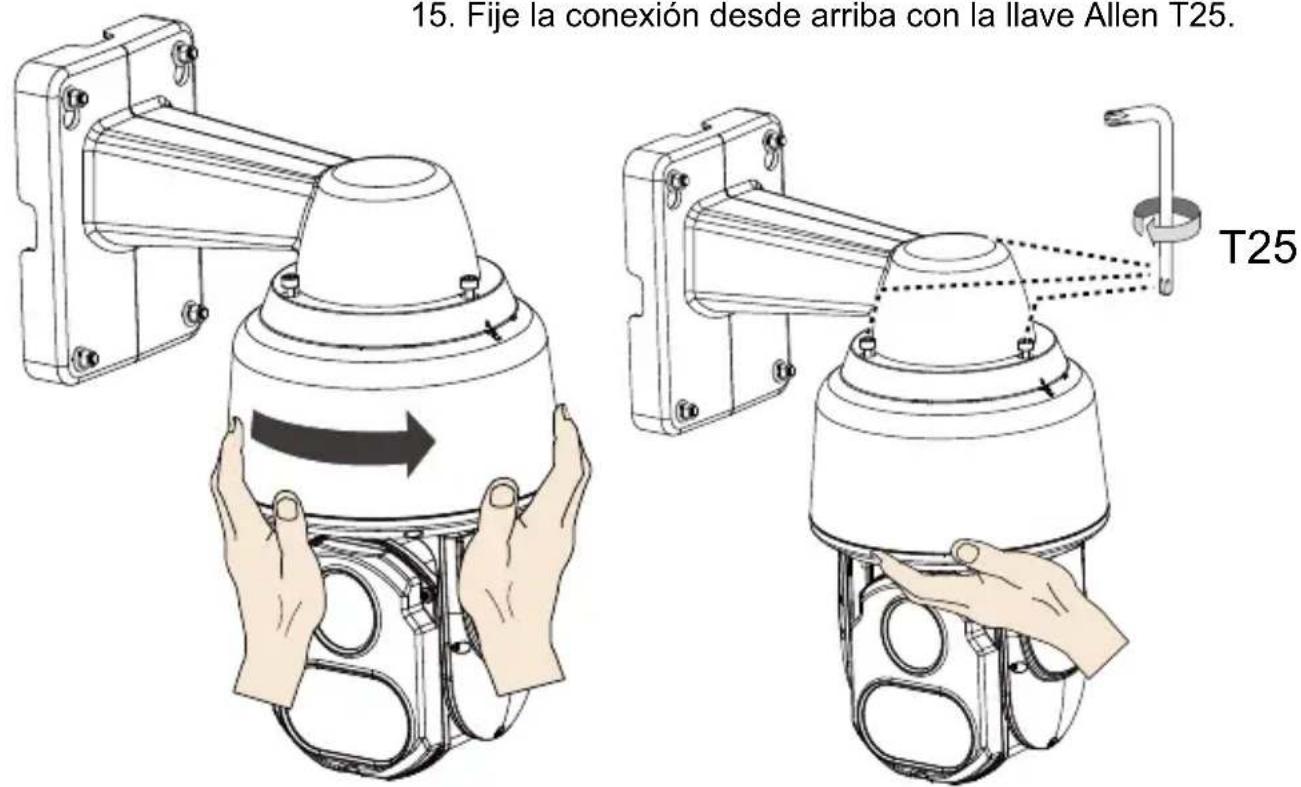

Gire la cámara en sentido horario. La cámara quedará fija en su posición.
-
Fije la conexión desde arriba con la llave Allen T25.


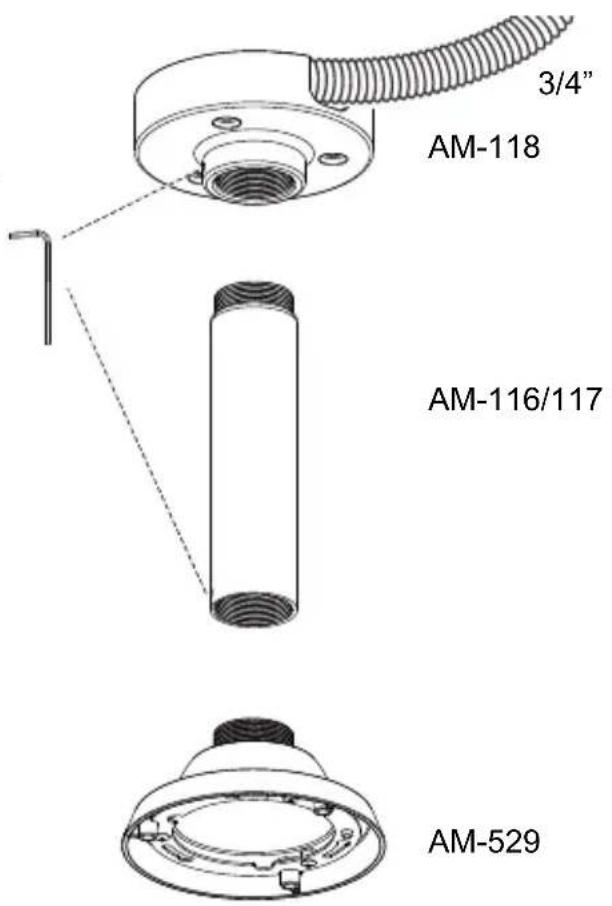

Soporte colgante
La cámara también se puede montar con una combinación de soporte colgante, como se muestra a continuación. El resto del procedimiento de instalación no varía.

Estos dispositivos (LED IR) emiten una luz infrarroja altamente concentrada, con un ángulo (rango) de visión variable dependiendo del modo de operación. Para evitar el riesgo de lesión en los ojos, no mire directamente a los LEDs a poca distancia y recuerde usar el visor en vivo de la cámara para comprobar si la iluminación IR está activa.
