電源耗電量
DC 48V 最大 106W(如熱器及壓磁開設),最大 39W(如熱器及壓磁關閉)
高功率 PoE 最大 87W(如熱器及壓磁開設),最大 39W(如熱器及壓磁關閉),使升晶睿的 AW-IHU-0101 及 AW-IHU-0201。

2

實體說明

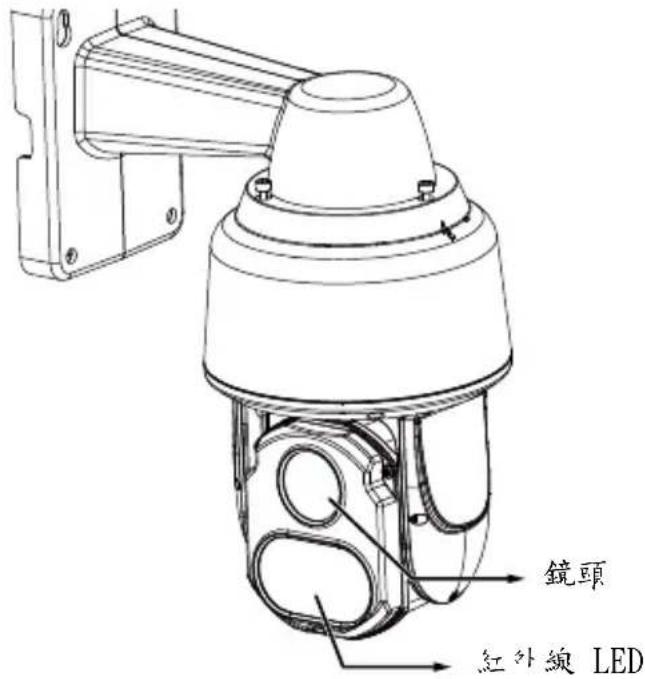

外觀

輪線武 。 15cm

若要断 然后将 确保所 将对摄 SC-25

备注：

煙や異常なにおいに気が付いたら、直ちにネットワークカメラの電源を切ってください。
使用温度については、ユーザーマニュアルを参照してください。
ネットワークカメラを分解しないでください。
雷が鳴っている時は、ネットワークカメラに触れないでください。
ネットワークカメラに針のような物を差し込まないでください。
ネットワークカメラを落とさないでください。
電源が入っているときに、ネットワークカメラを手動で発光およびチルトしてはいけません。

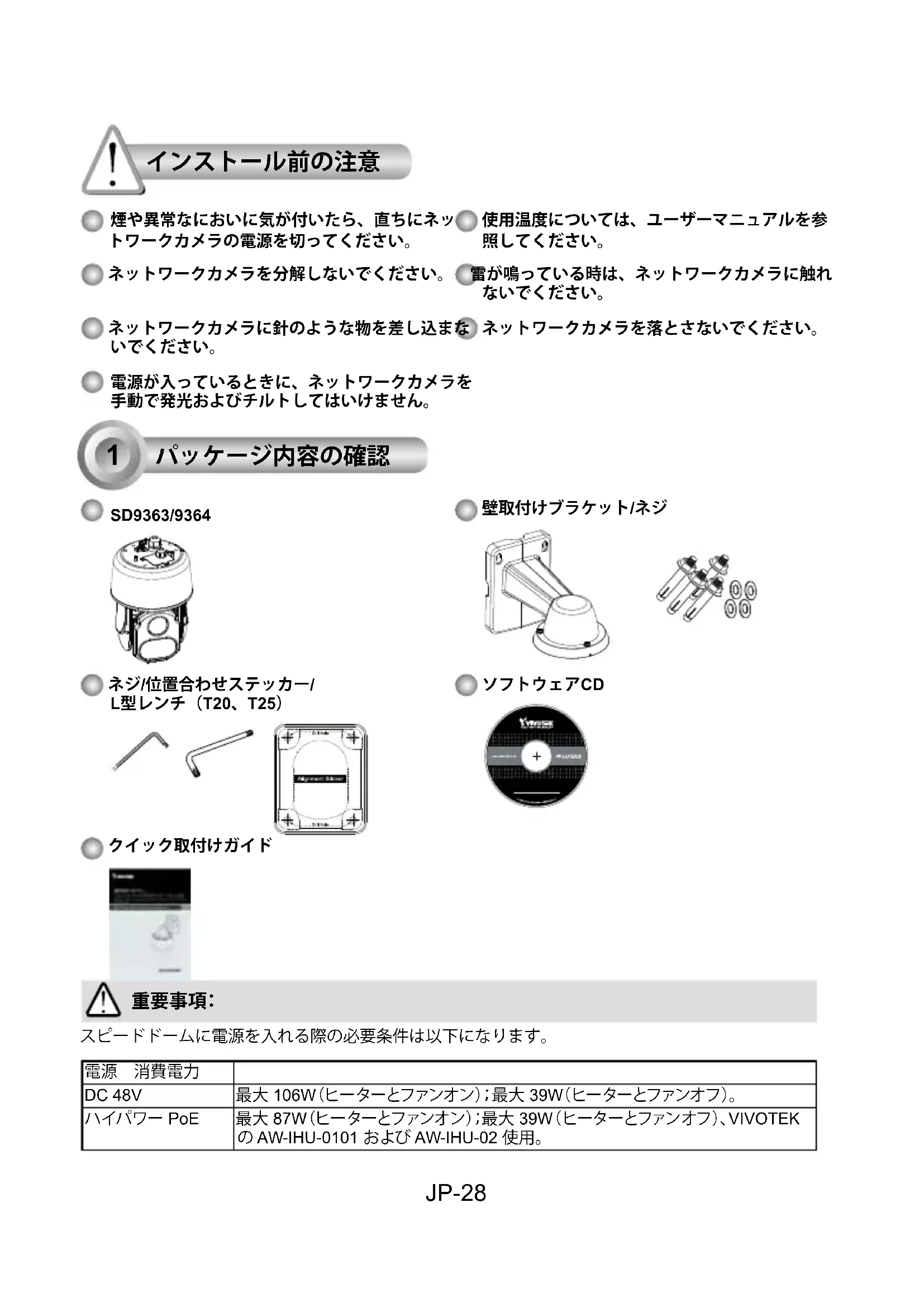

1 パッケージ内容の確認

SD9363/9364

ネジ/位置合わせステッカー/L型レンチ（T20、T25）

壁取付けブラケット/ネジ

スピードドームに電源を入れる際の必要条件は以下になります。

電源 消費電力
DC 48V	最大 106W(ヒーターとファンオン);最大 39W(ヒーターとファンオフ)。
ハイパワー PoE	最大 87W(ヒーターとファンオン);最大 39W(ヒーターとファンオフ)、VIVOTEKの AW-IHU-0101 および AW-IHU-02 使用。

2 各部名称

外部図

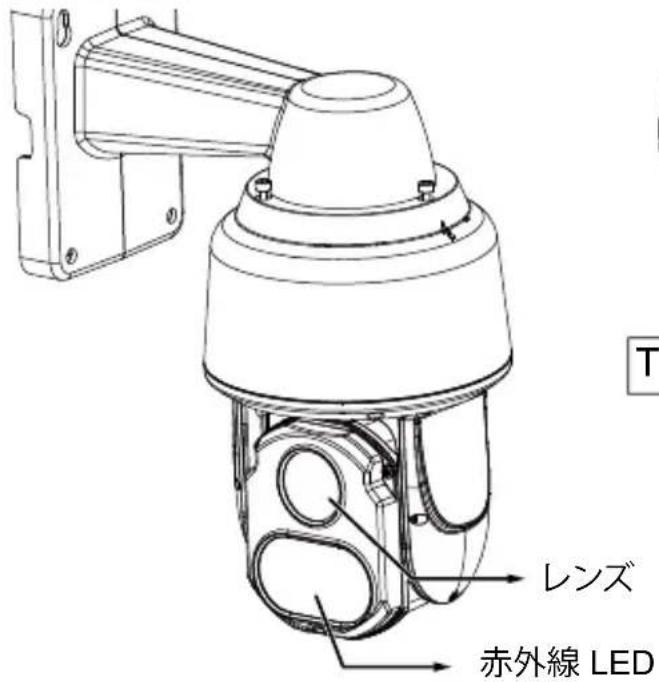

T レンズ 赤外線 LED

リセットボタン

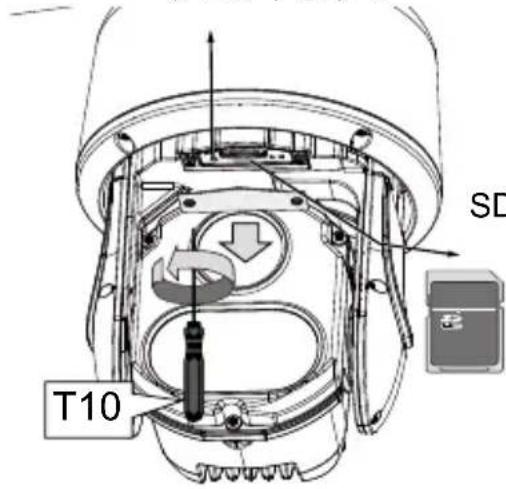

SD T10

SDカードスロット

上面图

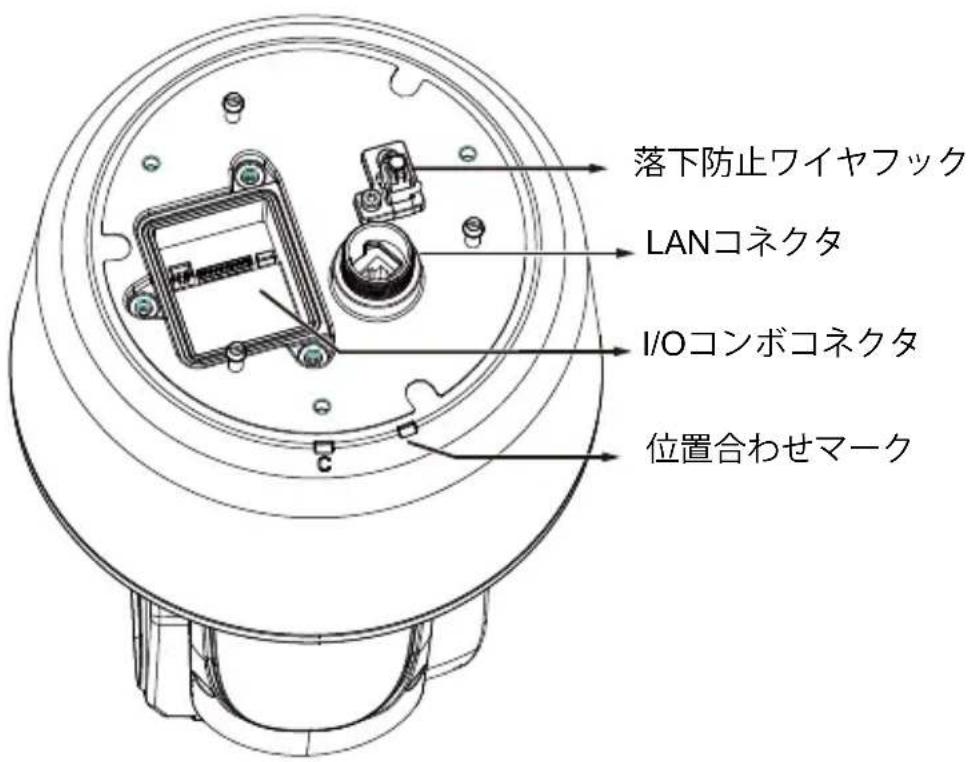

落下防止ワイヤフック LANコネクタ I/Oコンボコネクタ 位置合わせマーク

3 ハードウェア取り付け

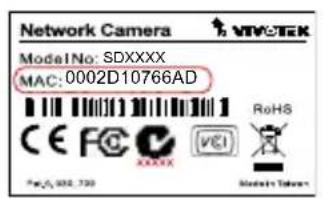

1. カメラのMACアドレスは、今後の照会のために控えておいてください。
2. カメラの重量は3kgです。その取り付け位置は、強度が十分あり、カメラが揺れないような場所にしてください。その選んだ壁面に位置合わせステッカーを貼り付けます。

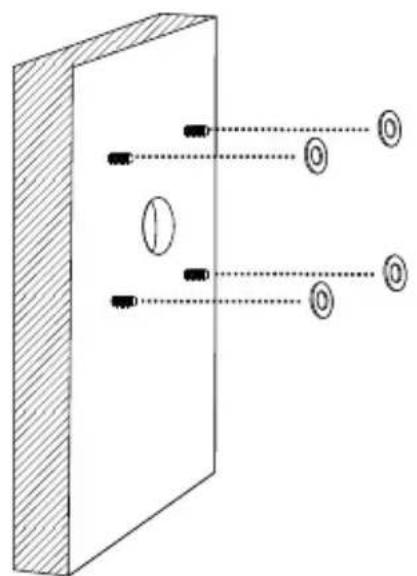

3. 壁にドリルで下穴(直径9.5mm、深さ4cm)を4つ空け、ネジ式アンカーをハンマーで打ち込みます。ネジ軸が変形しないように、必ず六角ナットを取り付けてアンカーを打ち込んでください。配線ケーブル用に別の穴が必要な場合は、それも空けてください。

Network Camera Model No: SDXXXX MAC: 0002D10766AD CE FC XXXX RoHS VGE Model Tabern

1. 六角ナット、ワッシャー(座金)を外します。ただし、各ネジ軸にワッシャーを1つずつ残してください。

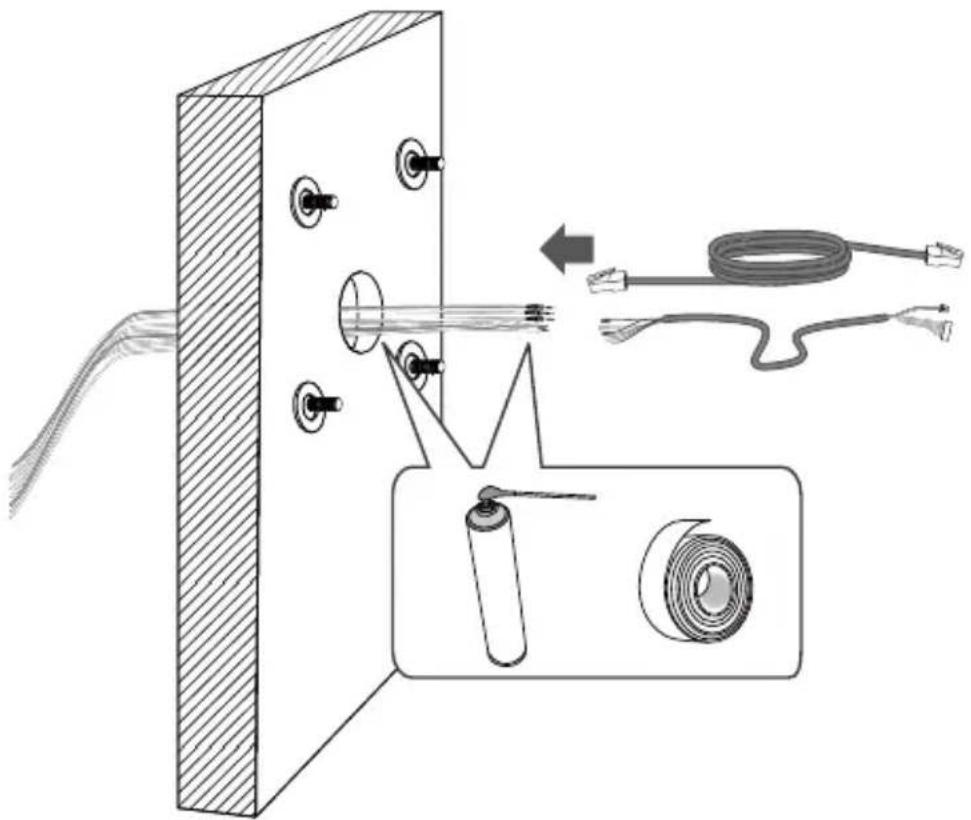

1. 電源ケーブル、またはI/Oワイヤを接続します。その際、後端の接合部分がきちんと防水できるよう、フォームテープやビニールテープを使用してください。

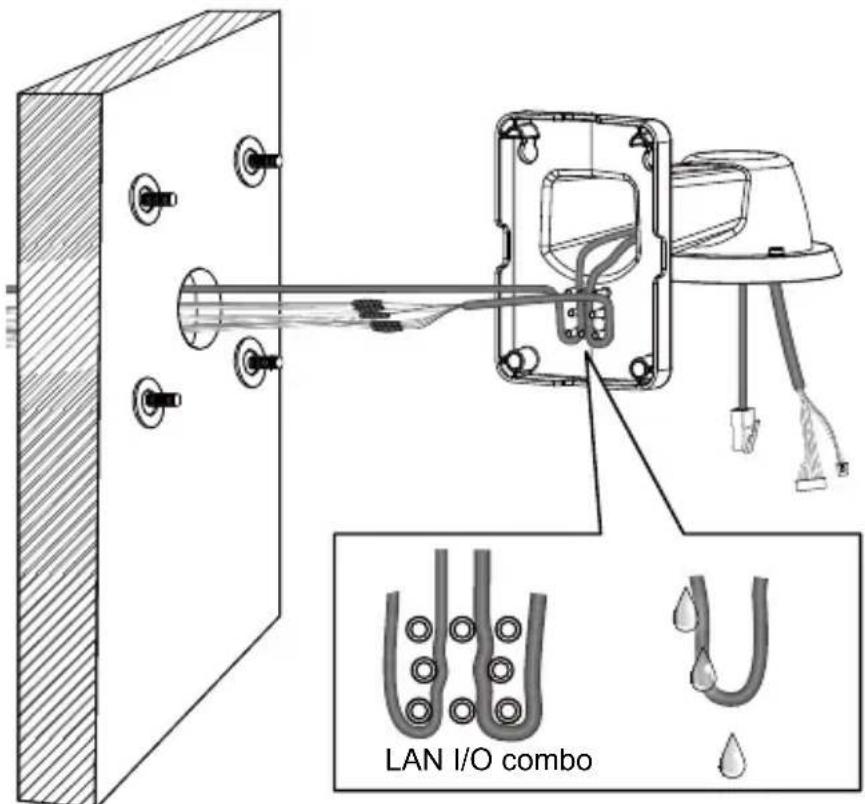

1. ケーブル保護管を使用してI/Oコンボケーブルやイーサーネットケーブルの配線を行う場合、ケーブルをたるませる「ドリップループ」部分を設けてください。

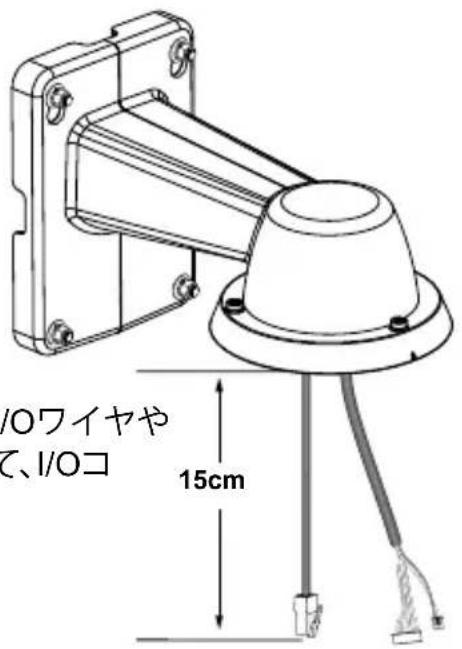

ブラケットから露出するケーブルの長さは15cmにしてください。

I/Oワイヤや て、I/Oコ 15cm

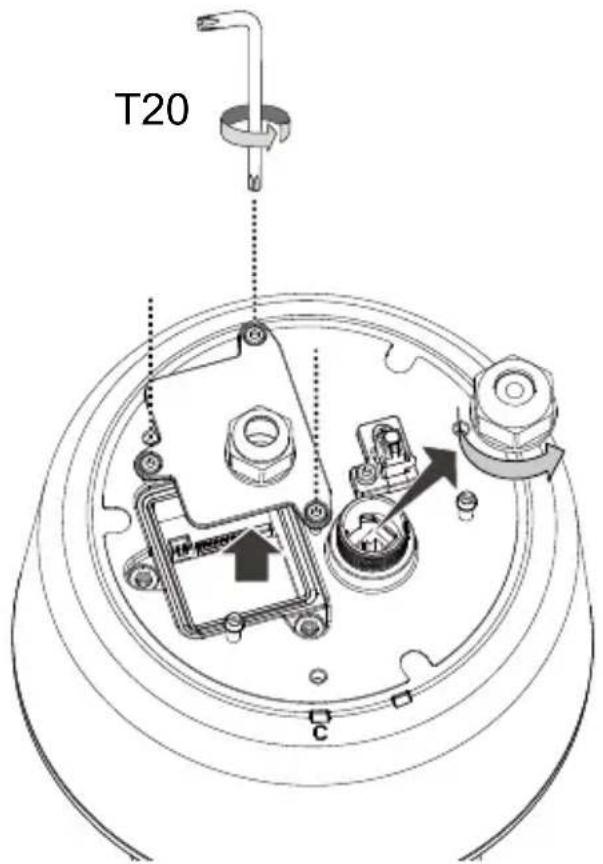

1. LANポートからケーブルグランドを外します。I/Oワイヤや48V電源を希望する場合、L型レンチ(T20)を使って、I/Oコネクタのトップカバーを外してください。

T20 C

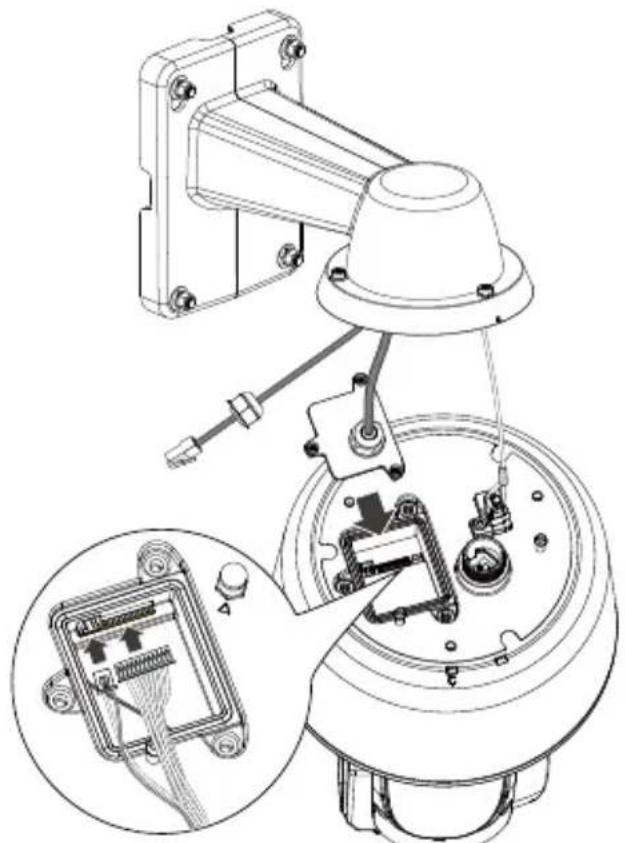

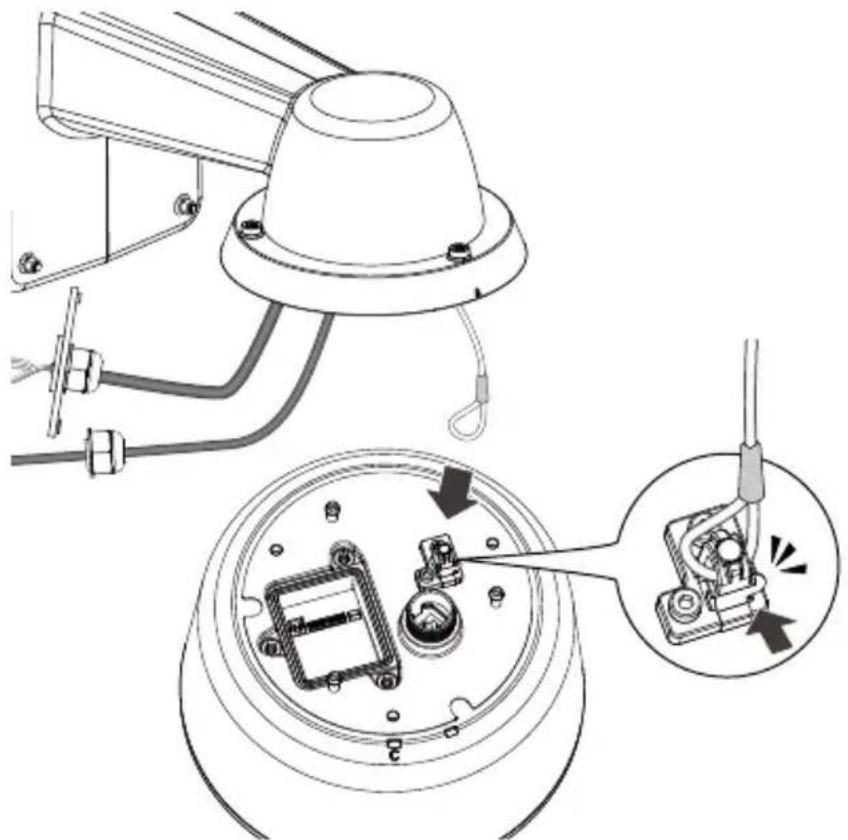

1. 落下防止ワイヤをブラケットとカメラの間に取り付けます。

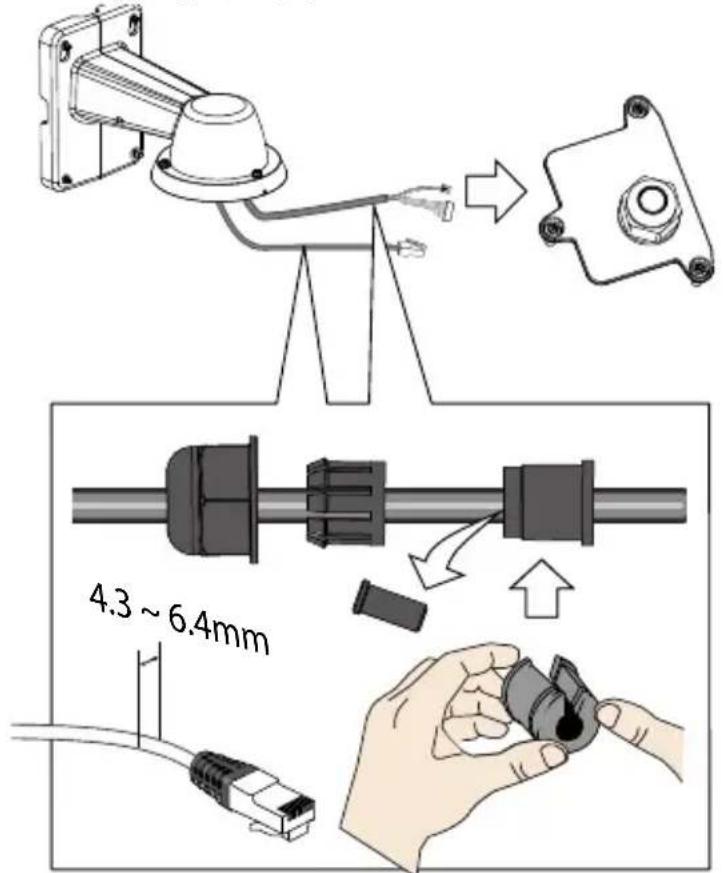

1. 防水ケーブルグランドのコンポーネントをイーサネットケーブルやI/Oコンボケーブルに取り付けます。

コンボケーブルの被覆部分には配線を通すコード穴があります。

JP-33

1. I/Oワイヤの先端とカメラを接続し、トップカバーをしっかり締めてください。

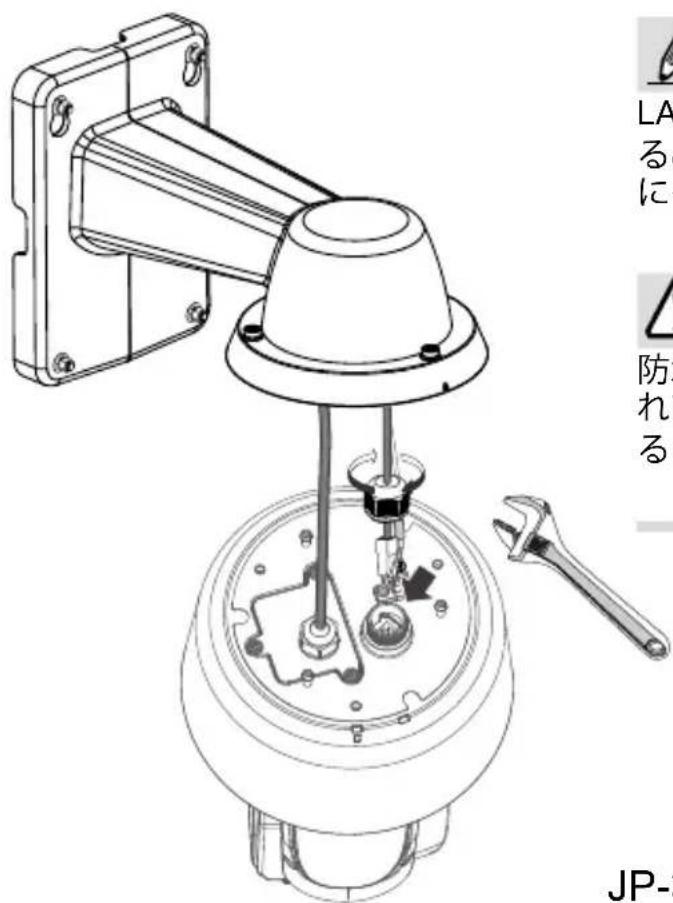

1. イーサーネットケーブルを（そのケーブルグランドと一緒に）カメラに接続します。

LA る に 防 れ る JP-

注意：

LANケーブルを外す場合、ケーブルグランドをゆるめてから、固定タブ側のソケットのある壁方向にケーブルを引っ張ってください。

重要事項：

防水ケーブルグランドがすべて正しく取り付けられているか確認してください。カメラに水がかかると、修理できない場合もあります。

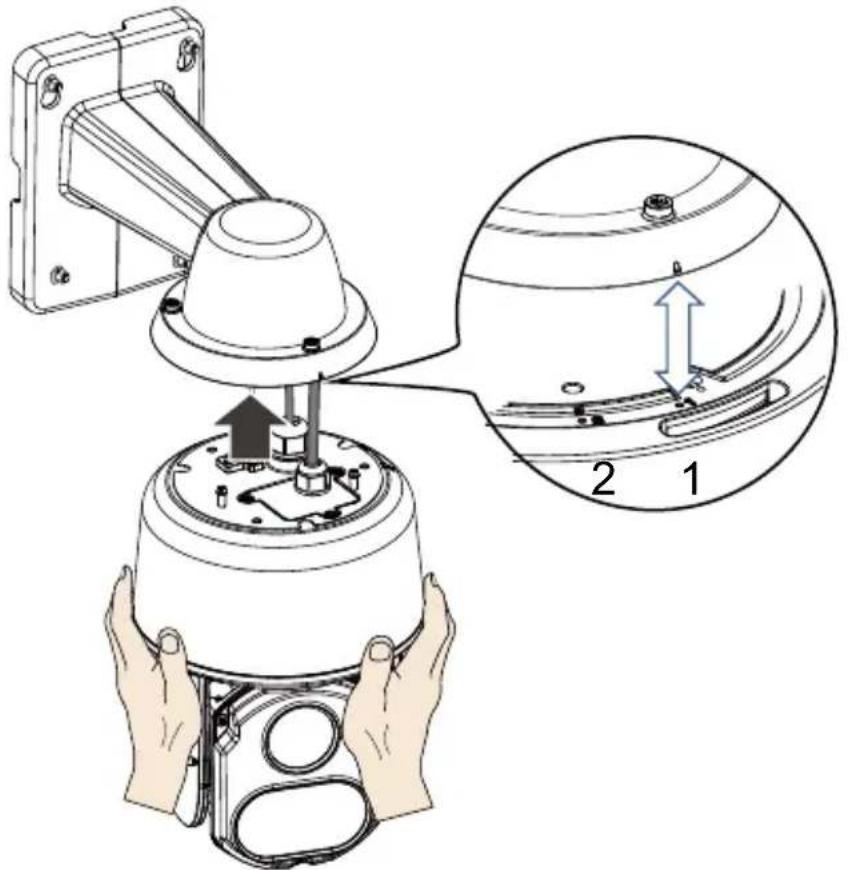

1. カメラをブラケットに取り付けます。ブラケットにあるマークとカメラにある1番のマークを合わせて下さい。

1. 時計回りにカメラを回して、所定位置で固定してください。

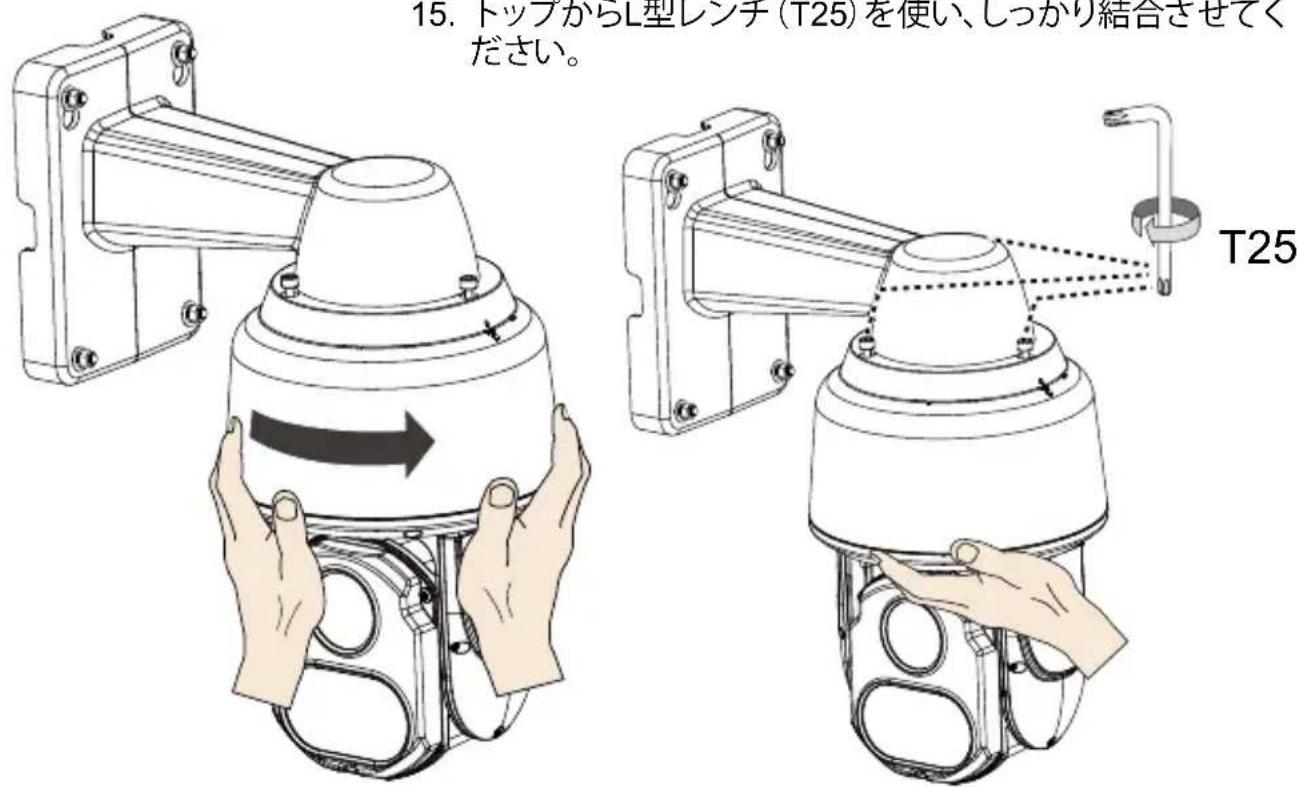

15. トップからL型レンチ (T25) を使い、しっかり結合させてください。 T25

JP-35

吊り下げ型

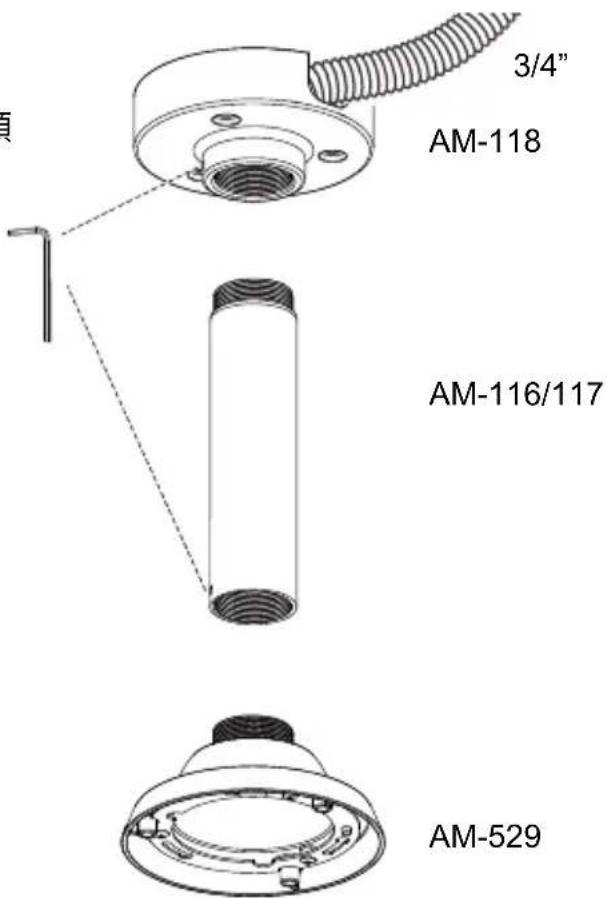

このカメラを取り付ける場合、吊り下げ用取付具を併用することも可能です（以下参照）。それ以外の取り付け手順は上記の手順と同じです。

これらのデバイス（赤外線 LED）は高度に集中された赤外線を照射し、視野角（範囲）は動作モードに基づいて滑らかに変化します。目のダメージを防ぐため、近距離で LED を直接見ないでください。赤外線照射が有効であるか否かの確認にはカメラのライブビューを使用してください。
