NÁVOD K OBSLUZE SD9364EH Vivotek

Upozornění před instalací

Když bude ze sít'ové kamery vycházet kouř nebo neobvyklý zápach, okamžitě ji vypněte.
Nerozebírejte sít'ovou kameru.
Nevkládejte do síťové kamery žádné předměty, například jehly.
Neotáčejte a nenaklánějte sít'ovou kameru ručně, když je zapnuto napájení.

Informace o provozní teplotě naleznete v uživatelské příručce.
Nedotýkejte se síťové kamery za bouřky.
Nenechte sít'ovou kameru spadnout.

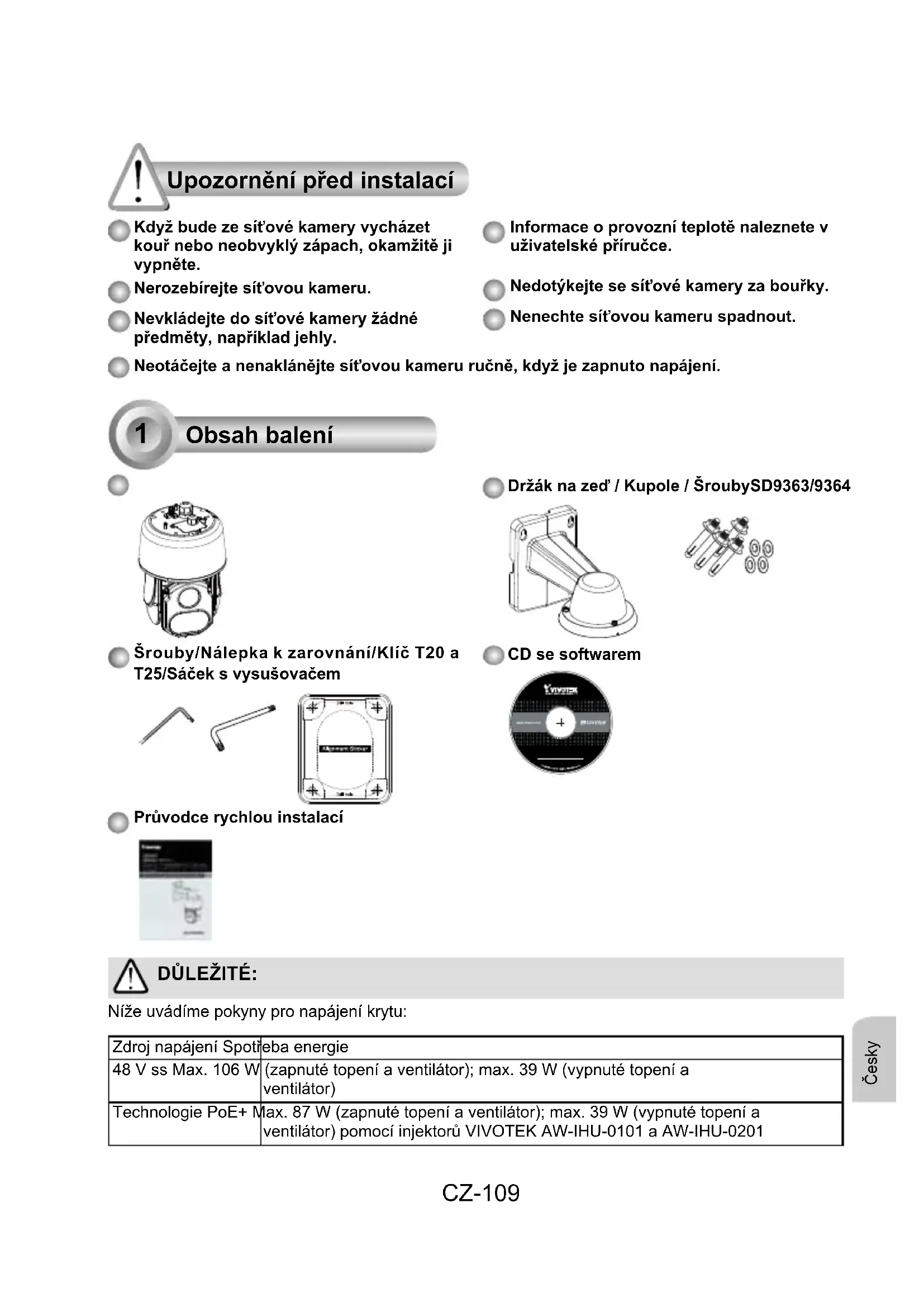

Obsah balení

Šrouby/Nálepka k zarovnání/Klíč T20 a T25/Sáček s vysušovačem

Držák na zed' / Kupole / ŠroubySD9363/9364

Průvodce rychlou instalací

DŮLEŽITÉ:

Níže uvádíme pokyny pro napájení krytu:

Zdroj napájení Spotřeba energie
48 V ss Max. 106 W	(zapnuté topení a ventilátor); max. 39 W (vypnuté topení a ventilátor)
Technologie PoE+ Max. 87 W (zapnuté topení a ventilátor); max. 39 W (vypnuté topení a ventilátor) pomocí injektorů VIVOTEK AW-IHU-0101 a AW-IHU-0201

2

Fyzický popis

Vnější pohled

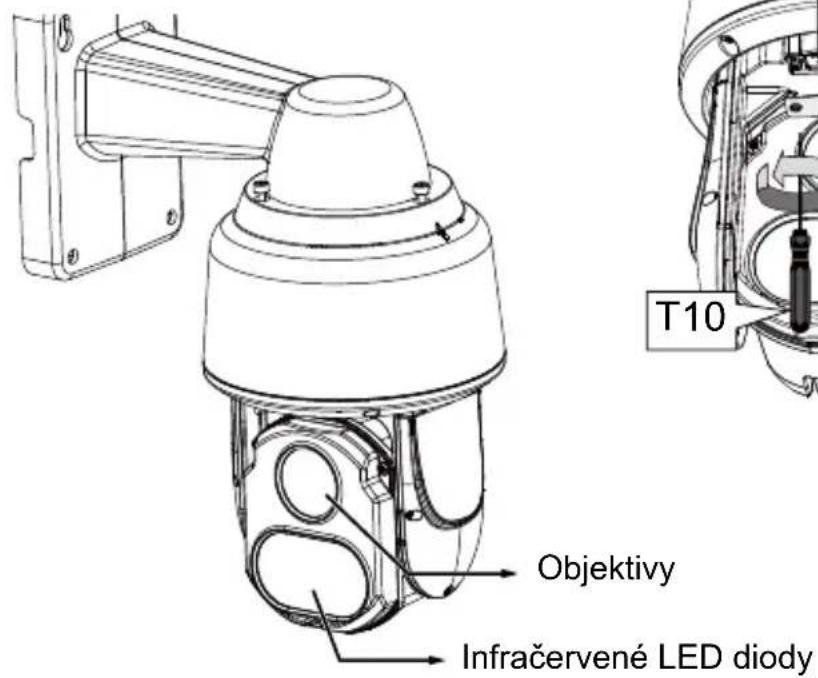

T10 Objektivy Infračervené LED diody

Tlačítko Reset

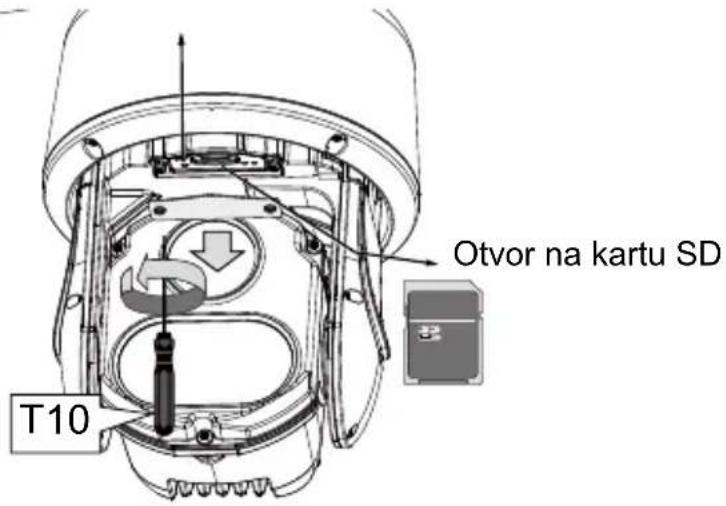

Otvor na kartu SD T10

Pohled shora

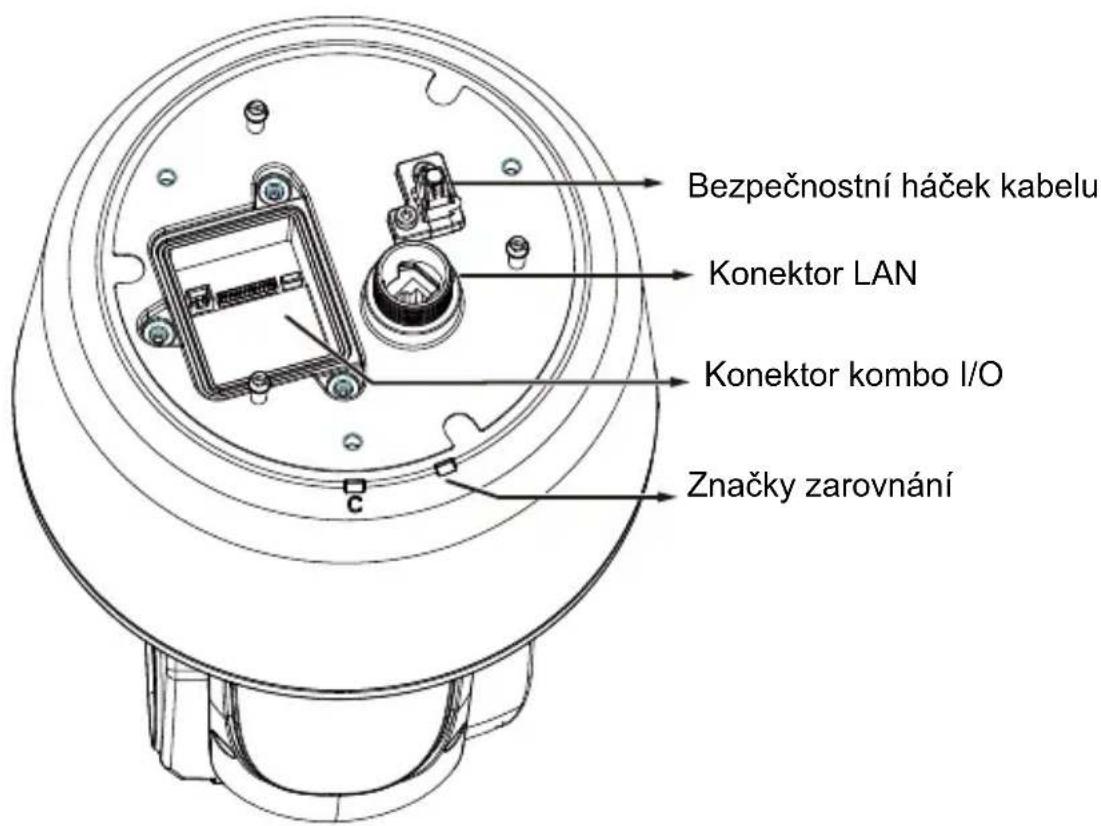

Bezpečnostní háček kabelu Konektor LAN Konektor kombo I/O Značky zarovnání

CZ-110

3

Hardwarová instalace

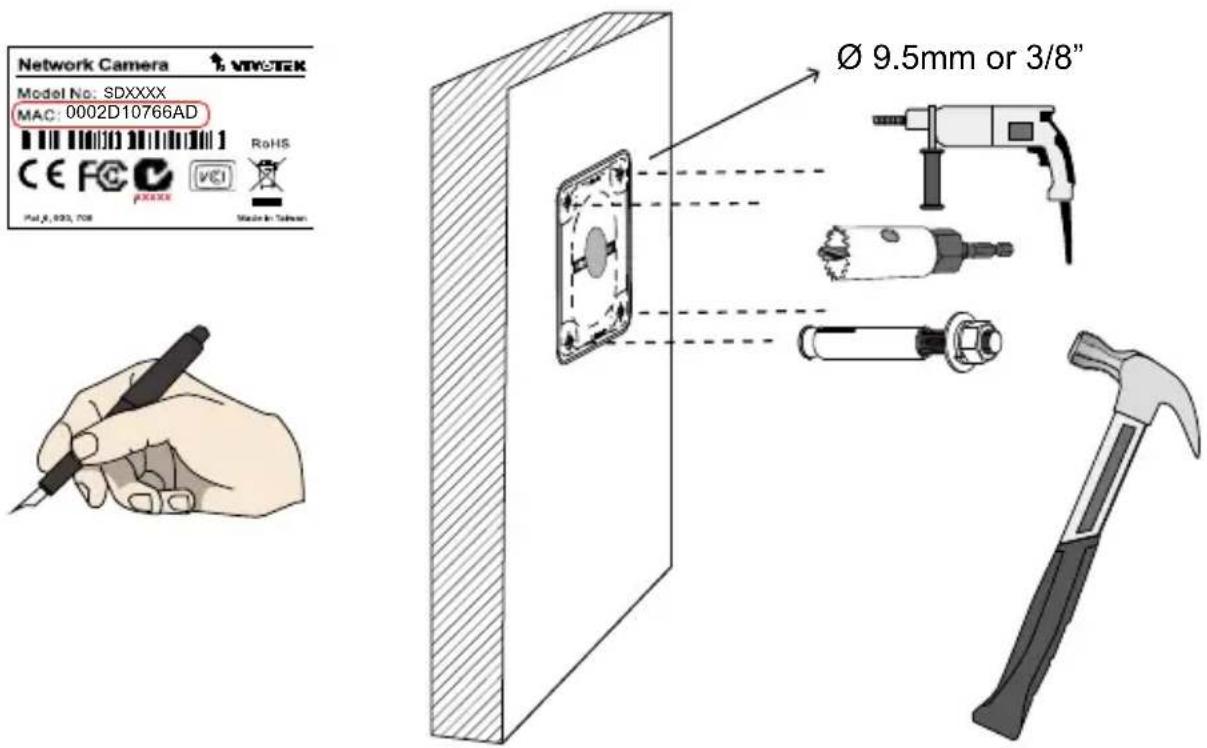

1. Poznamenejte si adresu MAC kamery pro budoucí využití.
2. Kamera váží 3 kg. Abyste předešli vibracím kamery, vyberte pro instalaci stabilní místo. Zarovnávací nálepku připevněte ke zdi.

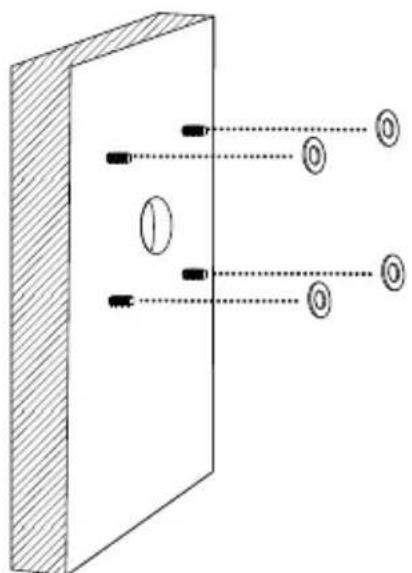

3. Do zdi vyvrtejte 4 otvory (9,5 mm v průměru a 4 cm hluboké) a kladivem zatlučte hmoždinky. Upozorňujeme, že musíte zatlouct hmoždinky s šestihrannými šrouby, aby nedošlo k jejich poškození! Pro vedení vodičů vyvrtejte další otvory.

Network Camera Model No: SDXXXX MAC: 0002D10766AD CE FC PCXXX RoHS Pad.jr.033.708 Made in Taiwan Ø 9.5mm or 3/8"

1. Vyjměte šestiboké matice, podložky a nechte jednu podložku na každé ze závitových tyčí.

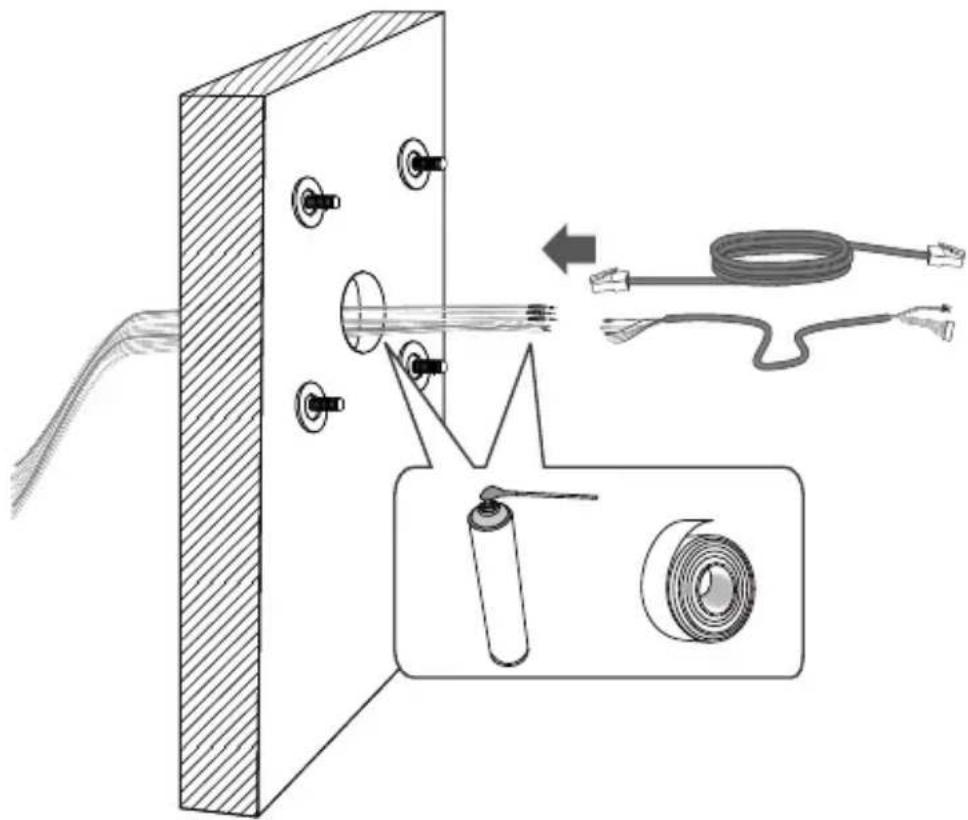

1. Připojte napájecí nebo I/O kabely, použijte pěnové pásky nebo pěnové těsnění, aby bylo připojení koncovky vodotěsné.

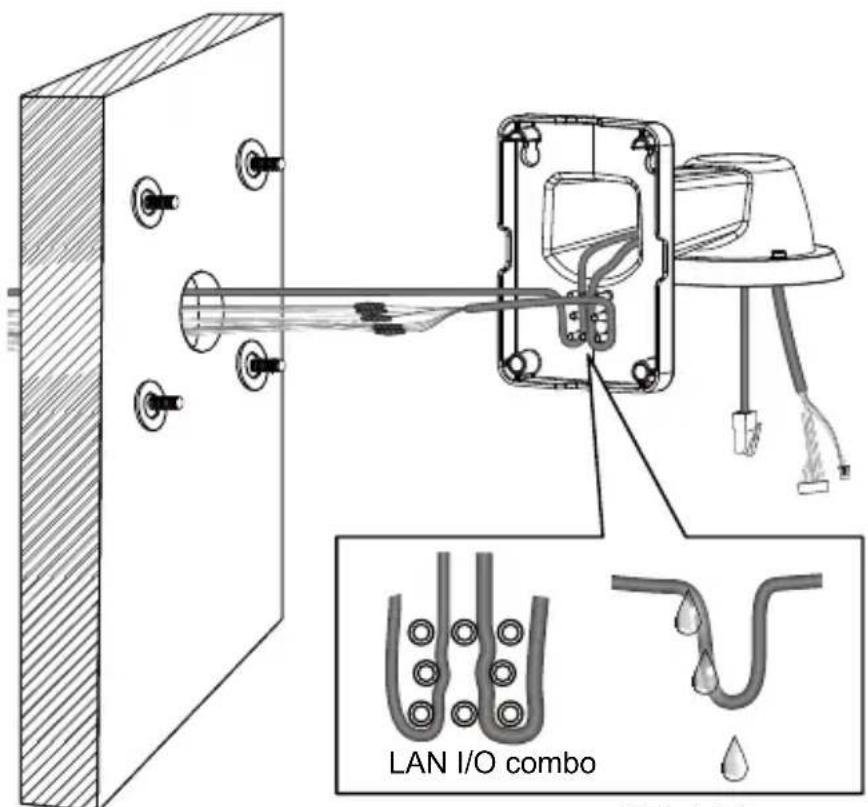

1. Naved'te I/O kombo a kabely Ethernet podél vodicích tyčí, abyste vytvořili smyčky.

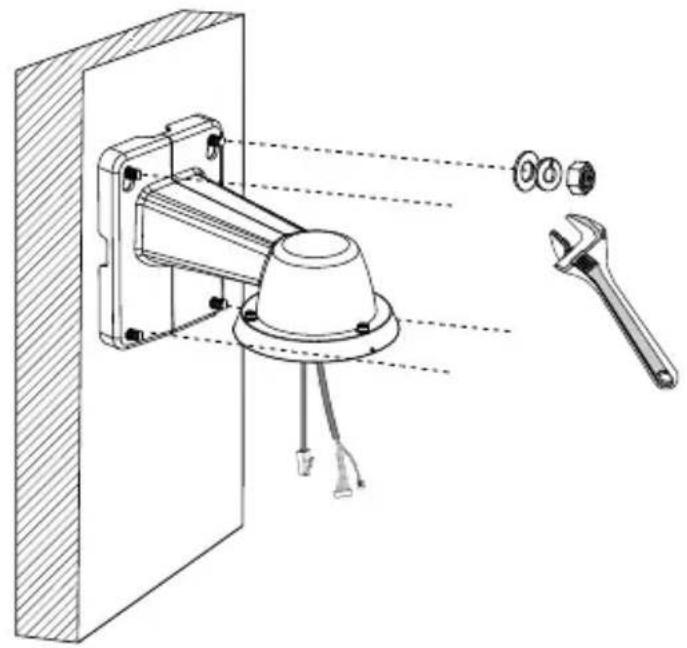

1. Připevněte držák ke stěně.

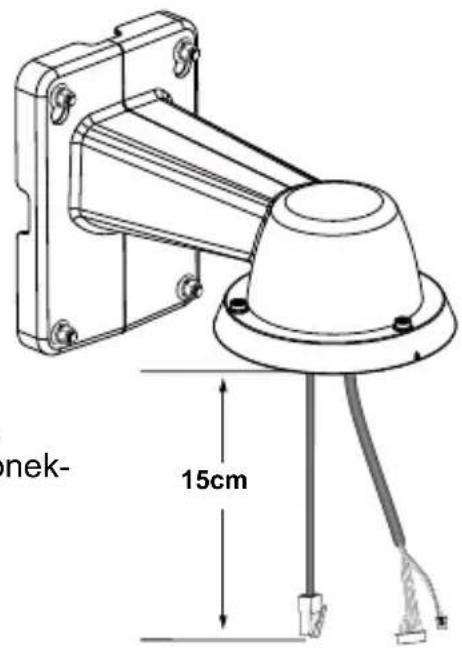

Délka kabelu visícího na vnější straně držáku by měla být 15 cm.

onek- 15cm

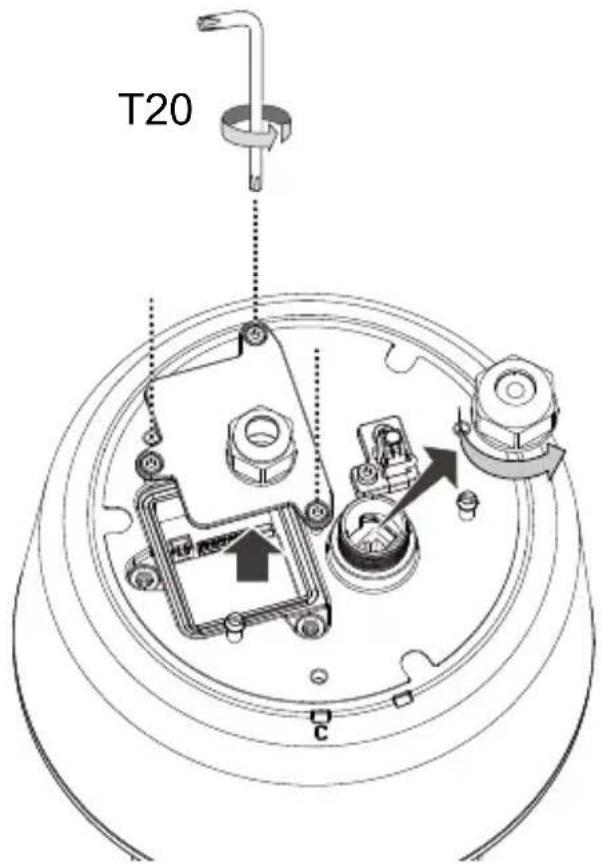

1. Odstraňte krytku kabelu z portu LAN. Pokud upřednostňujete kabely I/O nebo napájení 24 V, použijte klíč L T20 a demontujte horní kryt na konektorech I/O.

T20 C

CZ-113

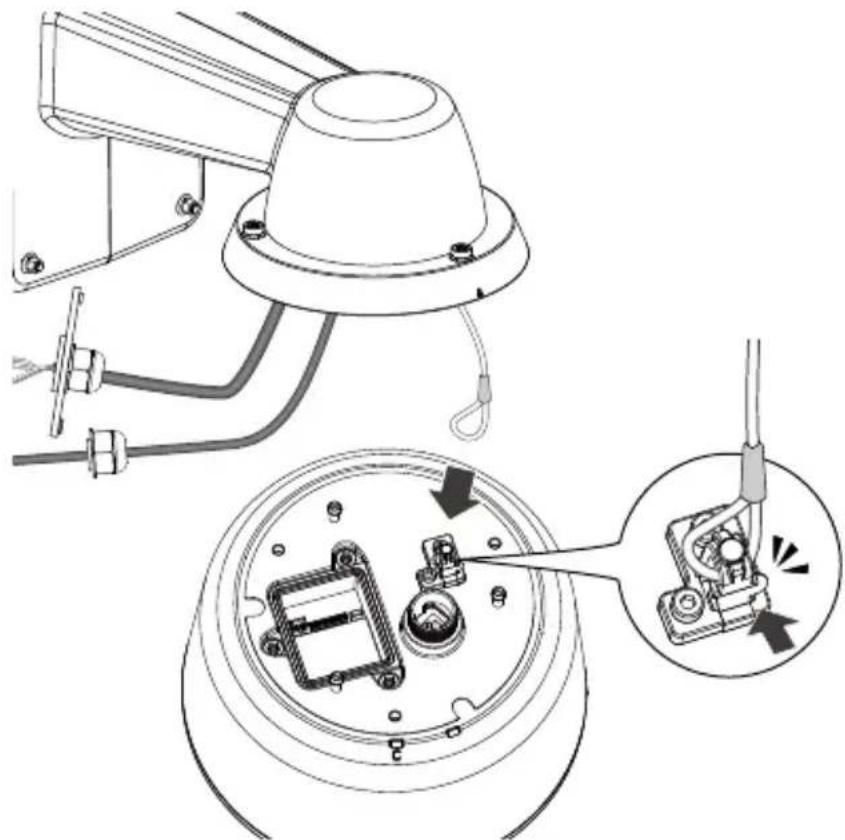

1. Zahákněte pojistný kabel mezi držákem a kamerou.

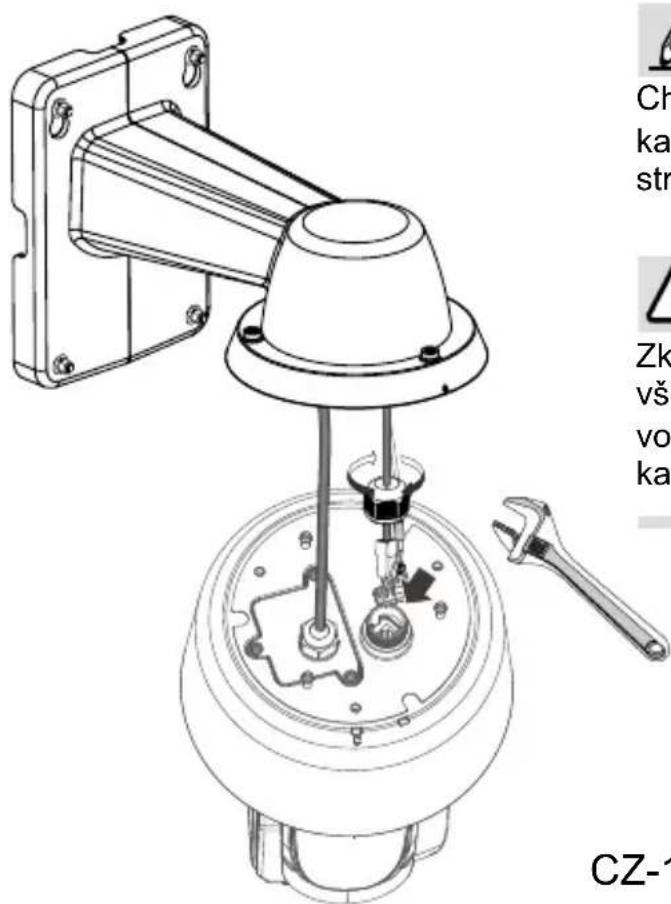

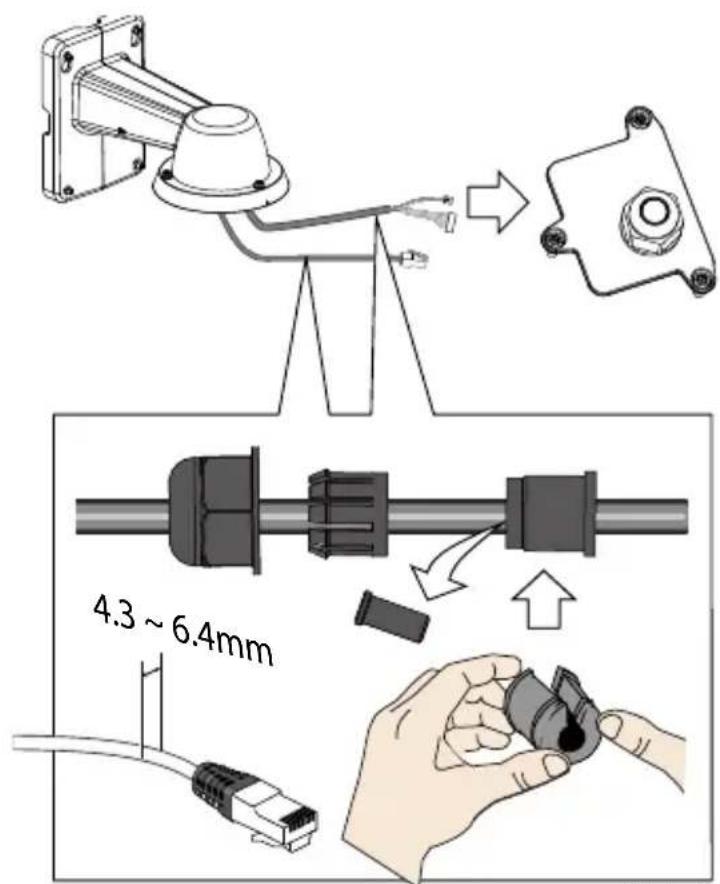

1. Nainstalujte složky vodotěsné kabelové svorky ke kabelům Ethernet a I/O kombo.

Vnější plášt' kabelu kombo je zarovnán s ot- vorem na kabel.

CZ-114

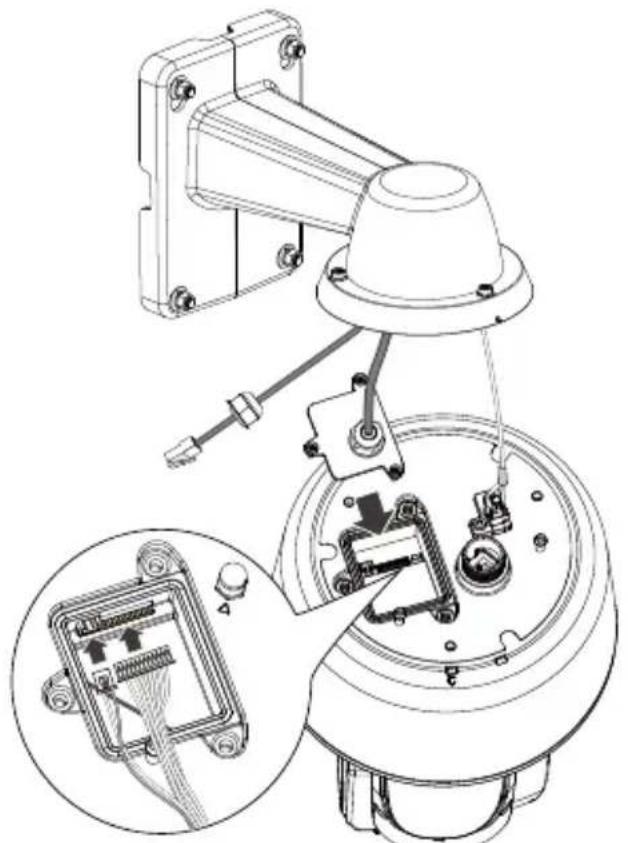

1. Připojte hlavice kabelů I/O ke kameře a pak zajistěte horní kryt.

1. Připojte kabel Ethernet (s kabelovou objímkou) ke kameře.

Ch ka str Zk vš vo ka CZ-1

POZNÁMKA:

Chcete-li odpojit kabel LAN, povolte svorku kabelu a stáhněte kabel ke stěně směrem ke straně pojistné západky.

DŮLEŽITÉ:

Zkontrolujte, zda jsou správně nainstalované všechny vodotěsné objímky kabelů. Průnik vody může způsobit neopravitelné poškození kamery.

CZ-115

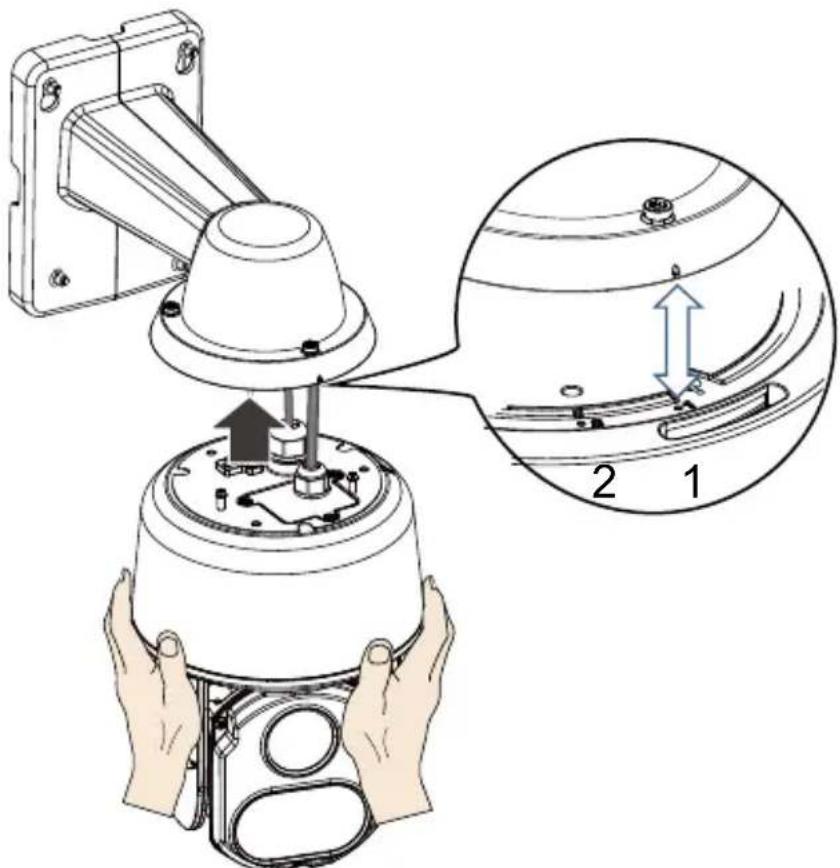

1. Nainstalujte kameru k držáku tak, že přiložíte značku na držáku ke značce č. 1 na kameře.

1. Otočte kameru ve směru hodinových ručiček. Kamera by měla být upevněna na místě.

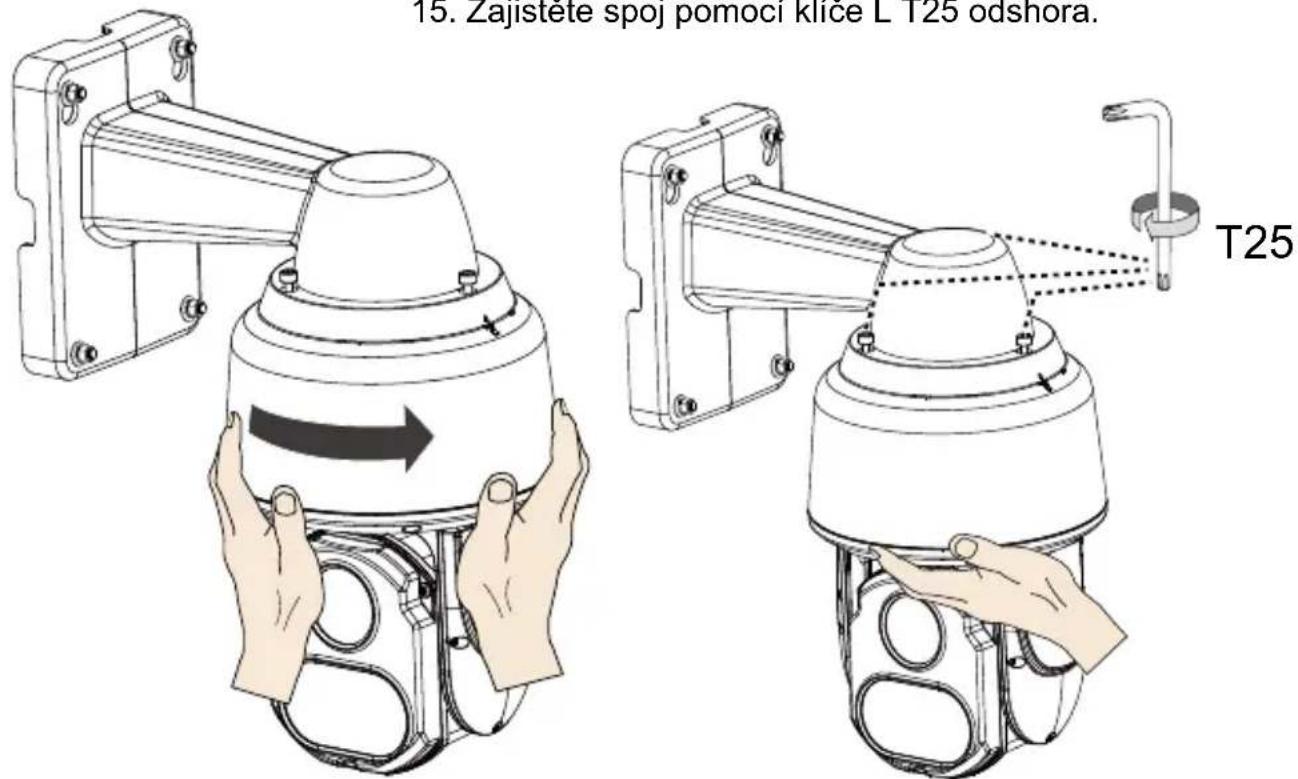

15. Zajistete spoj pomoci klice L T25 odshora. T25

CZ-116

Upevnění přívěsku

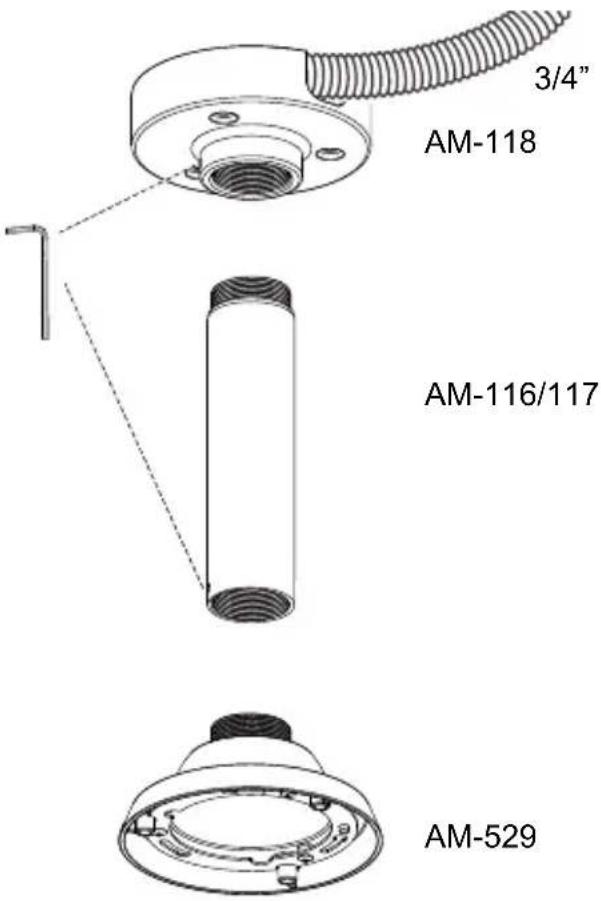

Kameru lze také upevnit pomocí kombi- nace závěsného držáku, viz níže. Zbytek postupu instalace je shodný s výše uve- deným.

Tato zařízení (infračervené LED diody) vyzařují vysoce koncentrované infračervené světlo, jehož zorný úhel (rozsah) se plynule mění v závislosti na provozním režimu. Z důvodu ochrany očí před zraněním nedívejte se přímo na LED diody z blízké vzdálenosti a ke kontrole aktivity infračerveného světla nezapomeňte použít živý náhled kamery.
