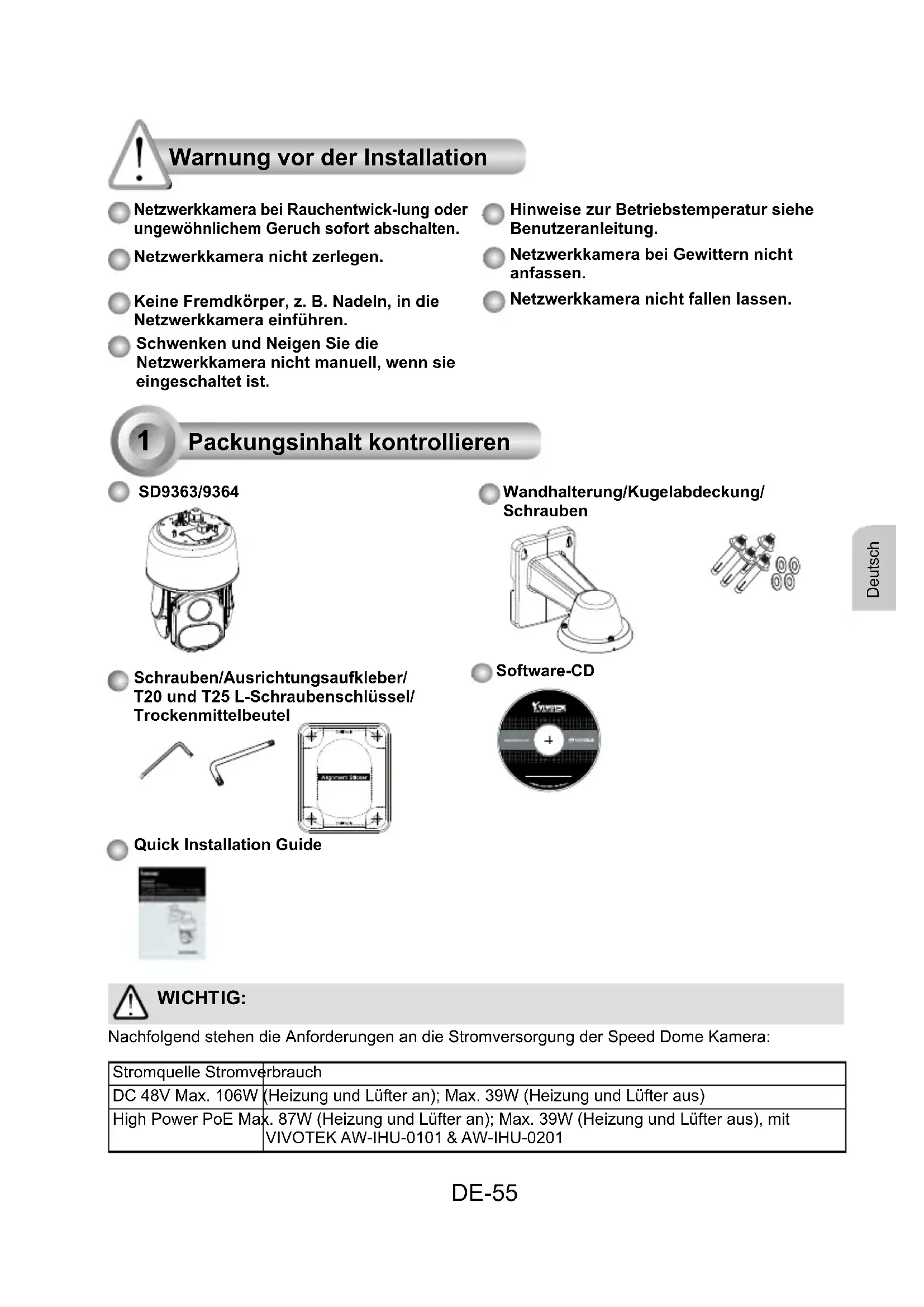

Warnung vor der Installation
Netzwerkkamera bei Rauchentwick-lung oder ungewöhnlichem Geruch sofort abschalten.
Netzwerkkamera nicht zerlegen.
Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen.
Schwenken und Neigen Sie die Netzwerkkamera nicht manuell, wenn sie eingeschaltet ist.
Hinweise zur Betriebstemperatur siehe Benutzeranleitung.
Netzwerkkamera bei Gewittern nicht anfassen.
Netzwerkkamera nicht fallen lassen.
1 Packungsinhalt kontrollieren
SD9363/9364

Wandhalterung/Kugelabdeckung/Schrauben

Schrauben/Ausrichtungsaufkleber/T20 und T25 L-Schraubenschlüssel/Trockenmittelbeutel

Nachfolgend stehen die Anforderungen an die Stromversorgung der Speed Dome Kamera:
| Stromquelle Stromverbrauch | |
| DC 48V Max. 106W | (Heizung und Lüfter an); Max. 39W (Heizung und Lüfter aus) |
| High Power PoE Max. | 87W (Heizung und Lüfter an); Max. 39W (Heizung und Lüfter aus), mit VIVOTEK AW-IHU-0101 & AW-IHU-0201 |
2 Beschreibung der Teile


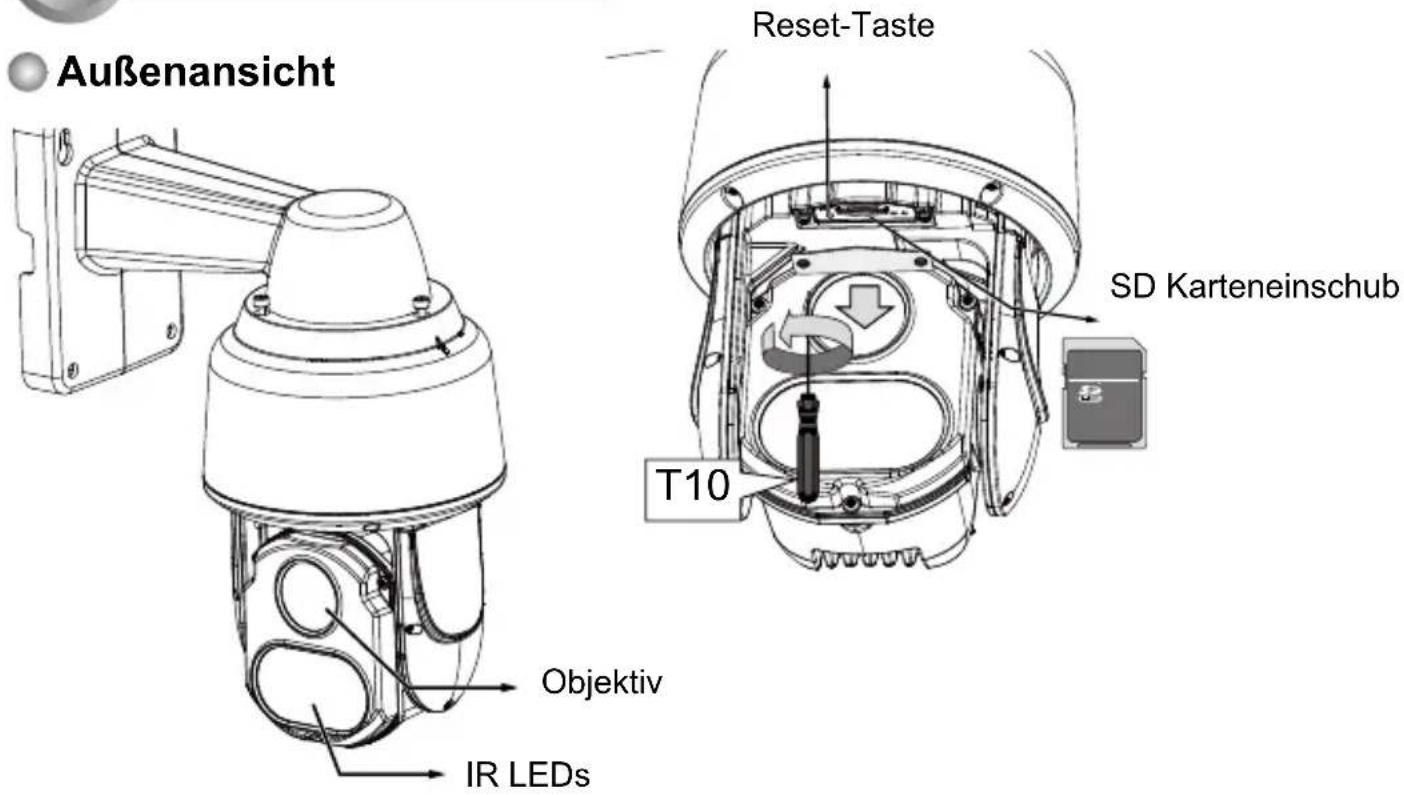

Außenansicht Reset-Taste SD Karteneinschub T10 Objektiv IR LEDsAnsicht von oben


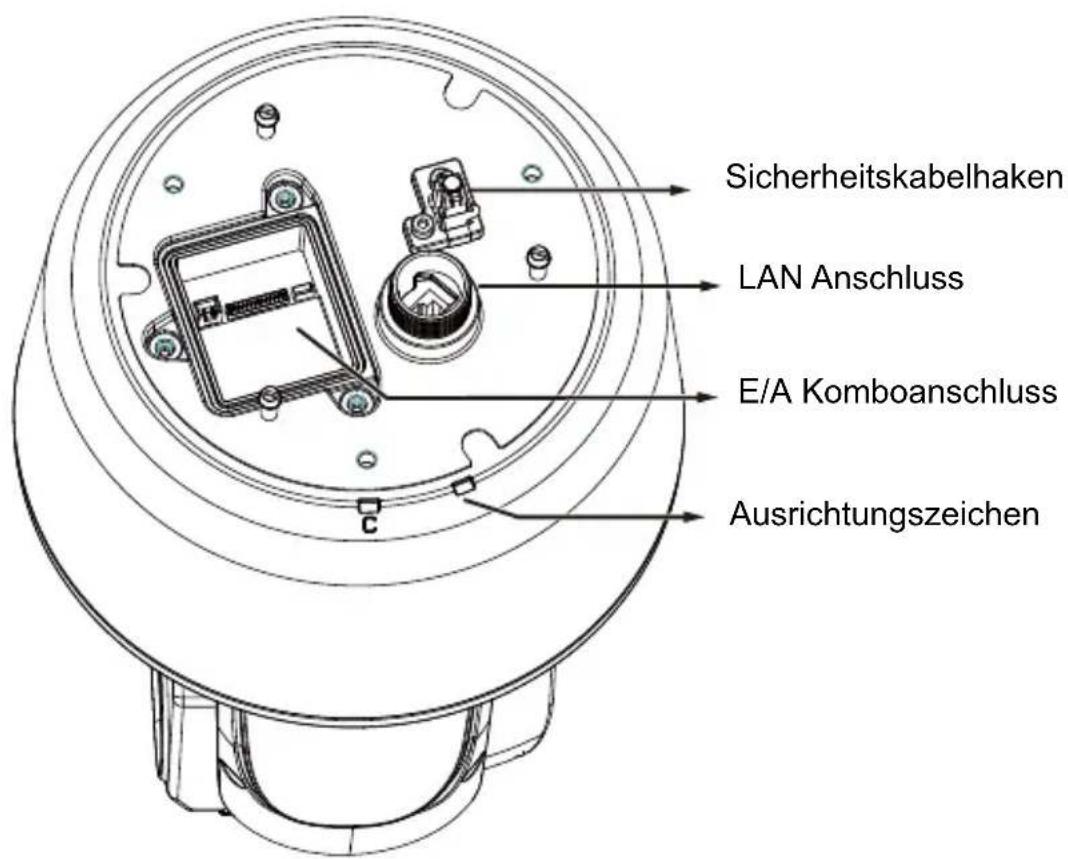

Sicherheitskabelhaken LAN Anschluss E/A Komboanschluss AusrichtungszeichenDE-56
3

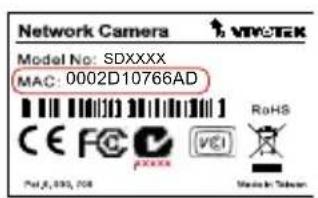

- Notieren Sie sich die MAC-Adresse der Kamera.
- Die Kamera wiegt 3 kg. Wählen Sie eine stabile Befestigungsstelle, um Vibrationen an der Kamera zu vermeiden. Bringen Sie den Ausrichtungsaufkleber an der Wand an.

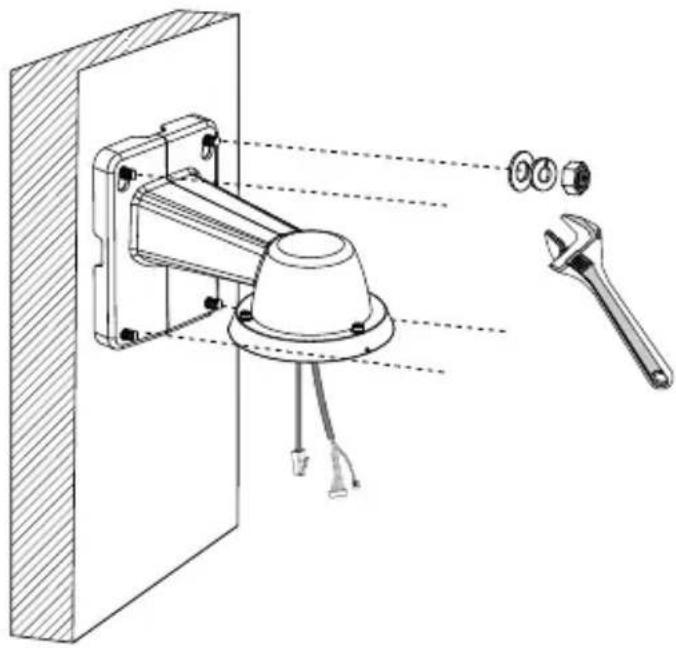

- Bohren Sie 4 Führungslöcher (9,5 mm Durchmesser und 4 cm tief) in die Wand und hämmern Sie anschließend die Dübel hinein. Beachten Sie, dass Sie die Dübel mit angebrachten Sechskantmuttern einhämmern müssen, damit sich die Gewindestangen nicht verformen! Bohren Sie ggf. eine weitere Öffnung für das Verlegen von Kabeln.

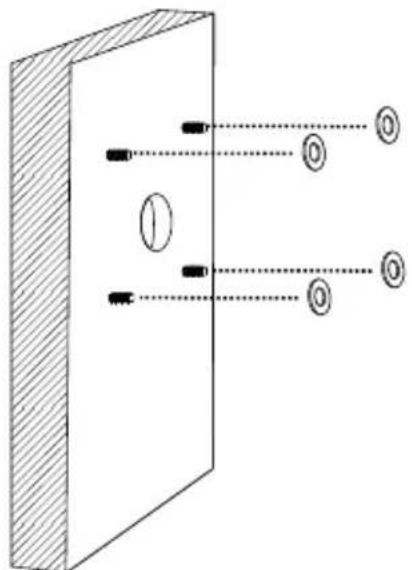

- Entfernen Sie die Sechskantmuttern und lassen Sie jeweils eine Unterlegscheibe auf den Gewindestangen.

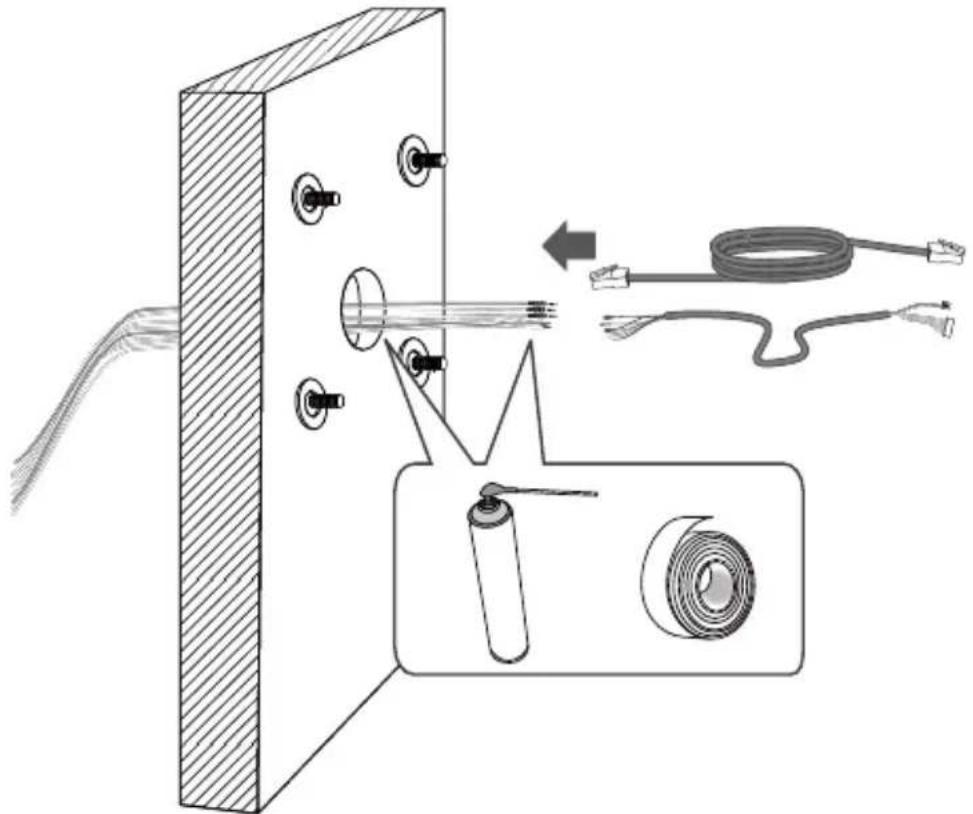

- Schließen Sie die Stromversorgung oder E/A Kabel an und verwenden Sie Schaumbänder oder Dichtschaum, um sicherzustellen, dass die Back-End-Verbindung wasserdicht ist.

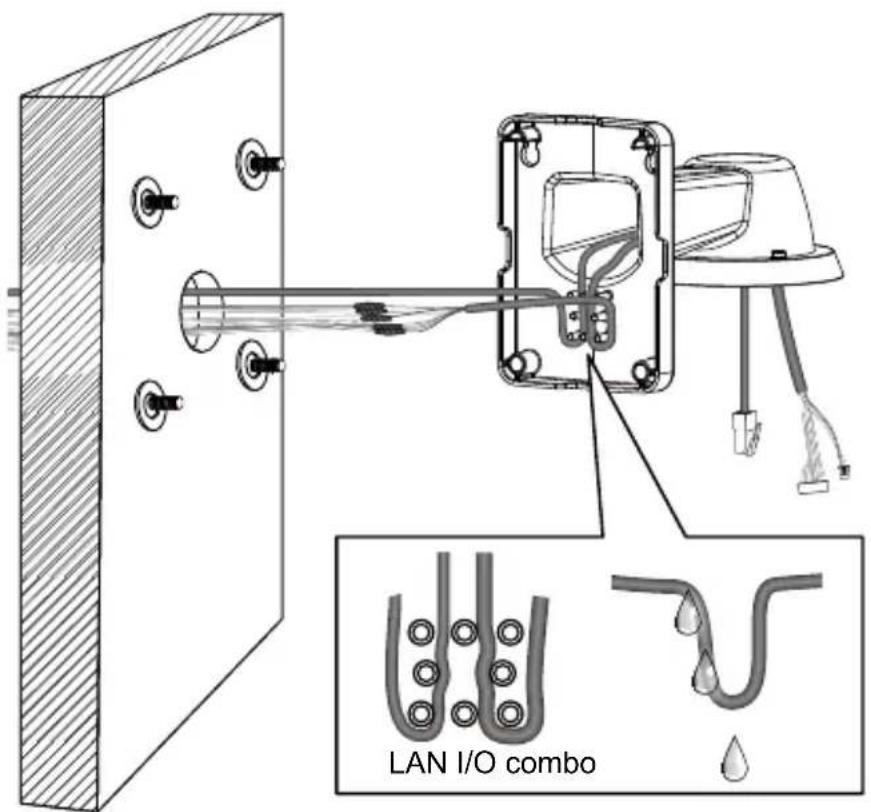

- Führen Sie Ihre E/A-Kombo- und Ethernet-Kabel entlang der Führungsstangen zu den Tropfschleifen.

- Befestigen Sie die Halterung an der Wand.

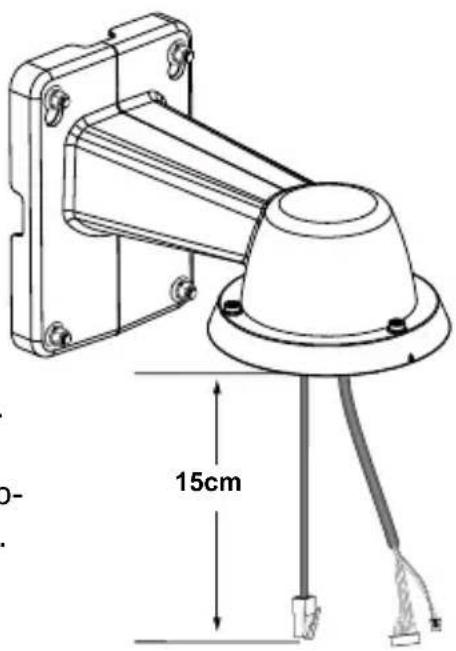

Die an der Außenseite der Halterung hängende Kabellänge sollte 15 cm betragen

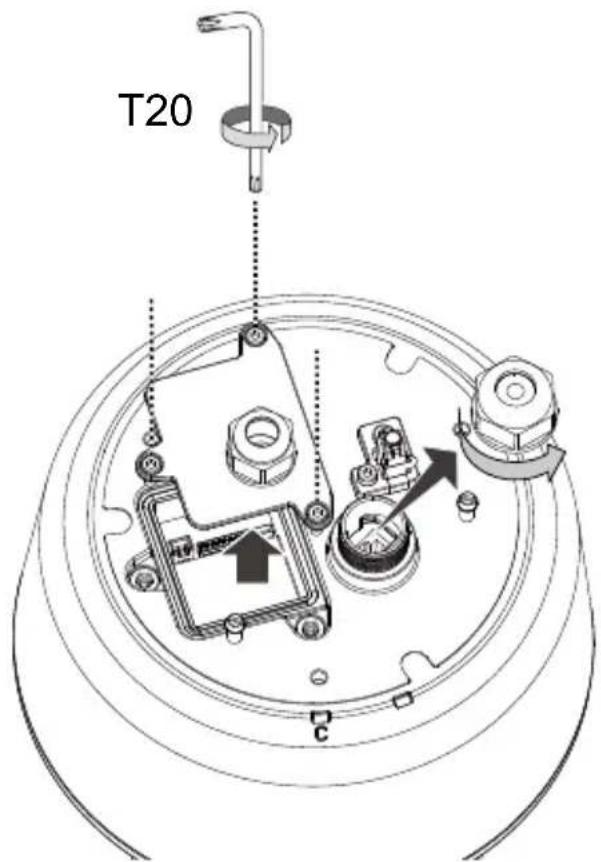

- Entfernen Sie die Kabeldurchführung vom LAN-Port. Wenn E/A-Leitungen oder eine 48V Stromversorgung bevorzugt werden, verwenden Sie den T20 L-Schraubenschlüssel, um die obere Abdeckung an den E/A-Anschlüssen zu entfernen.


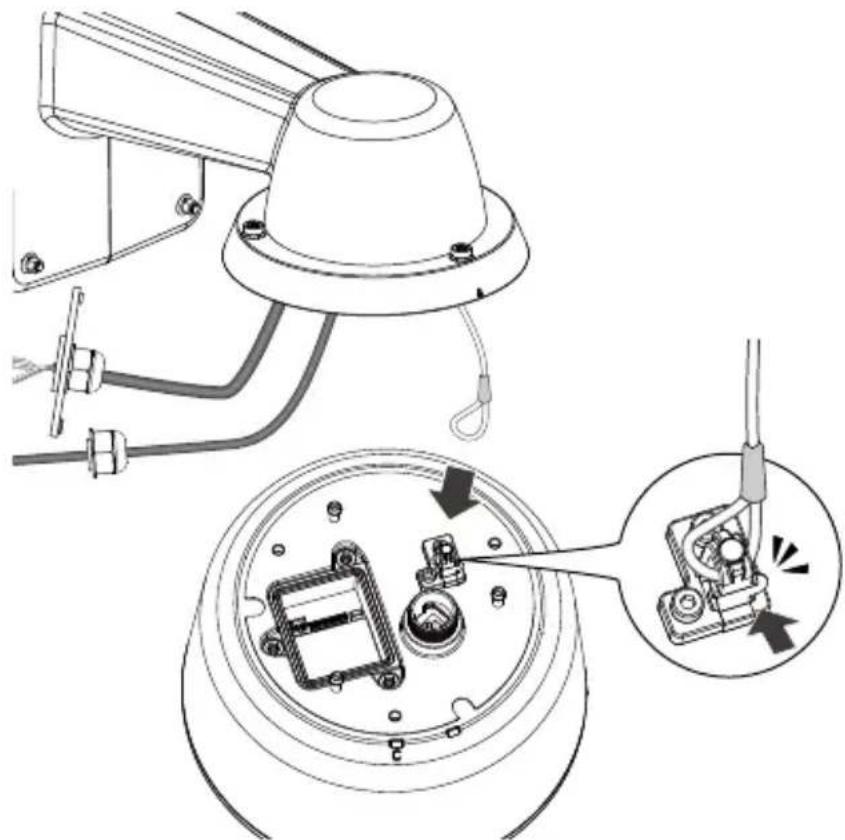

- Hängen Sie das Sicherheitskabel zwischen der Halterung und der Kamera an.

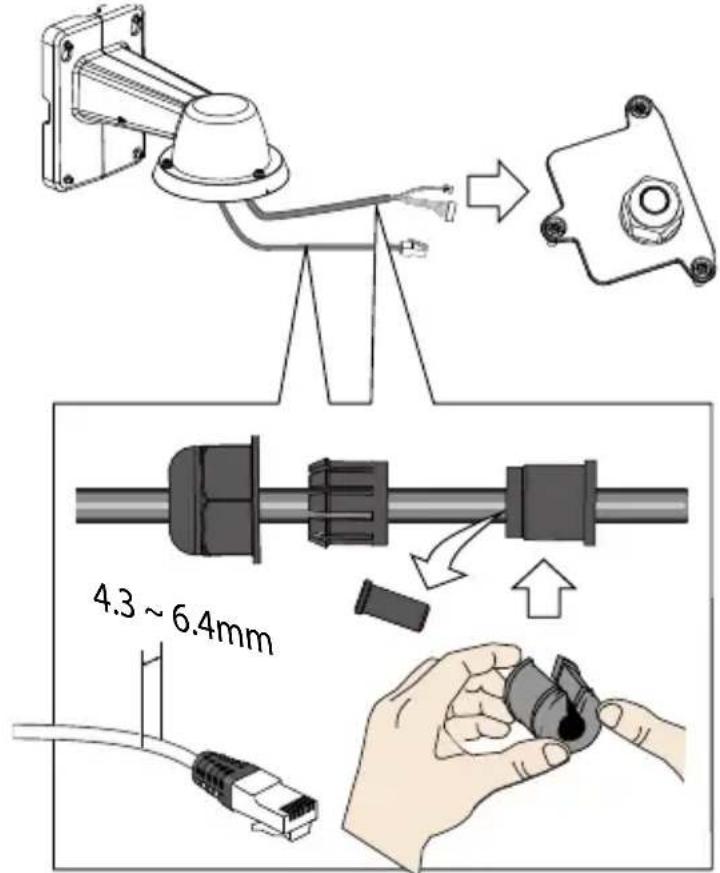

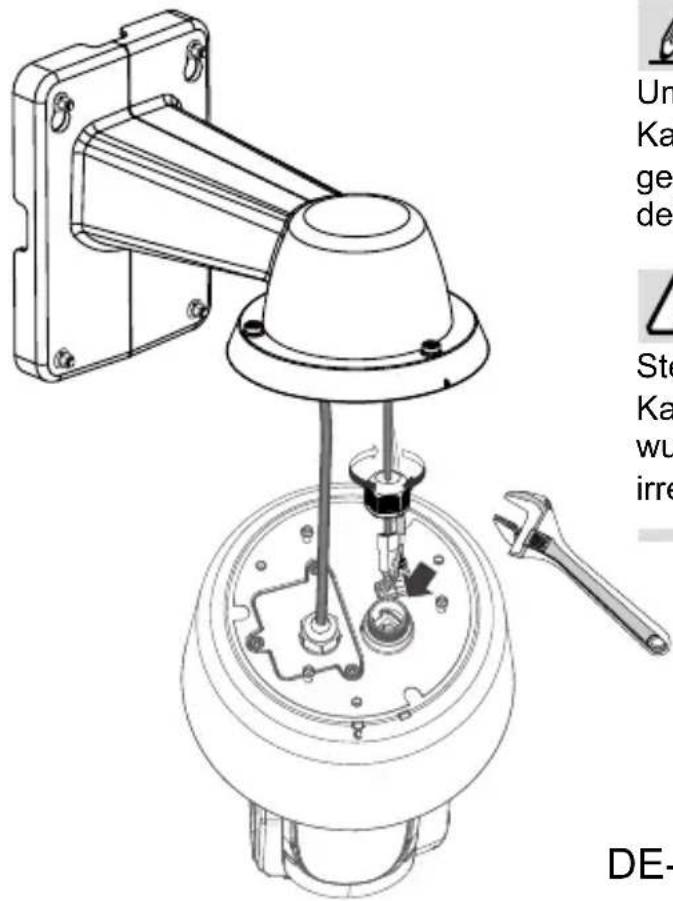

- Installieren Sie die Komponenten der wasserdichten Kabelverschraubung an die Ethernet- und E/A-Kombokabel.

Der Außenmantel des Kombikabels ist bündig mit dem Kabelloch.
DE-60
- Schließen Sie die E/A-Kabelstecker an die Kamera an und befestigen Sie anschließend die obere Abdeckung.

- Schließen Sie das Ethernet-Kabel (zusammen mit seiner Kabelverschraubung) an die Kamera an.

Um ein LAN-Kabel zu trennen, lösen Sie die Kabelverschraubung und ziehen Sie das Kabel gegen die Schaftwand in Richtung der Seite der Verriegelungslasche.

WICHTIG:
Stellen Sie sicher, dass alle wasserdichten Kabelverschraubungen korrekt installiert wurden. Wasserschäden verursachen irreparable Schäden an der Kamera.
DE-61

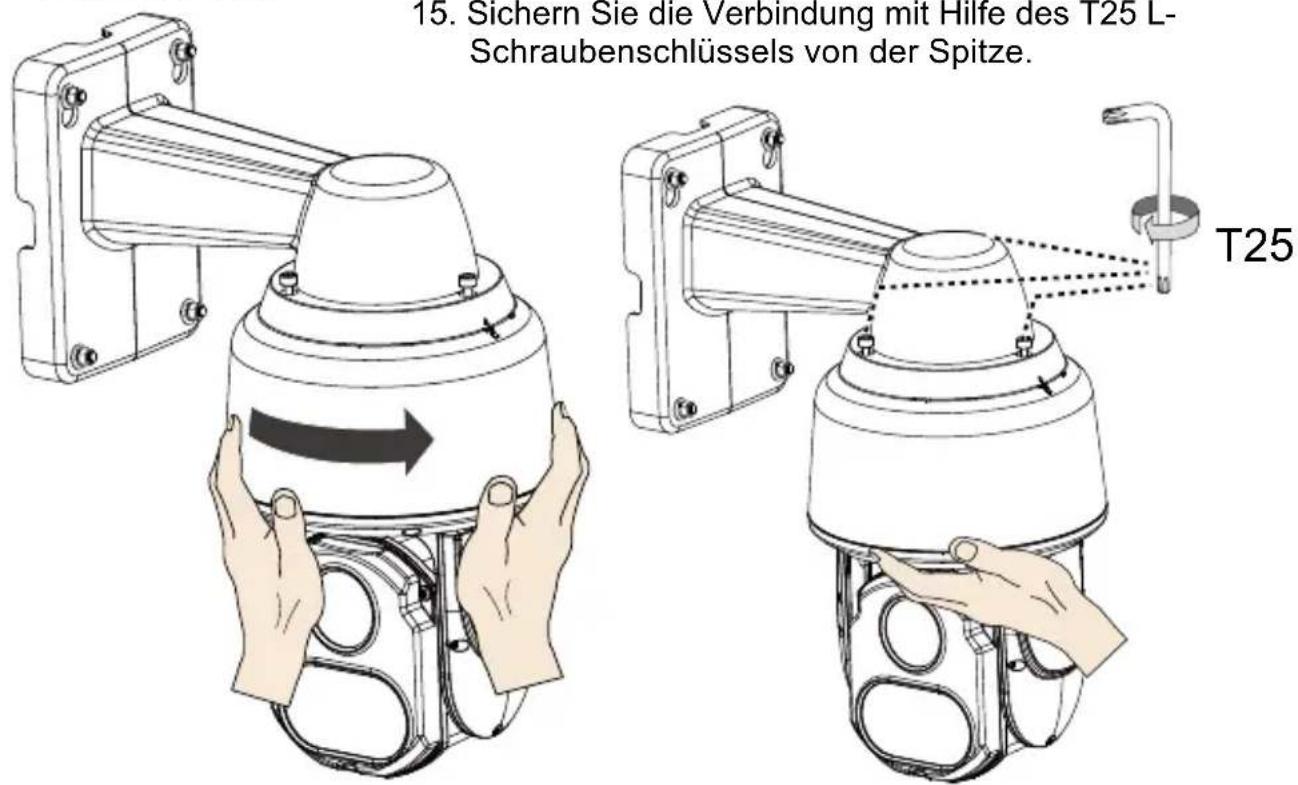

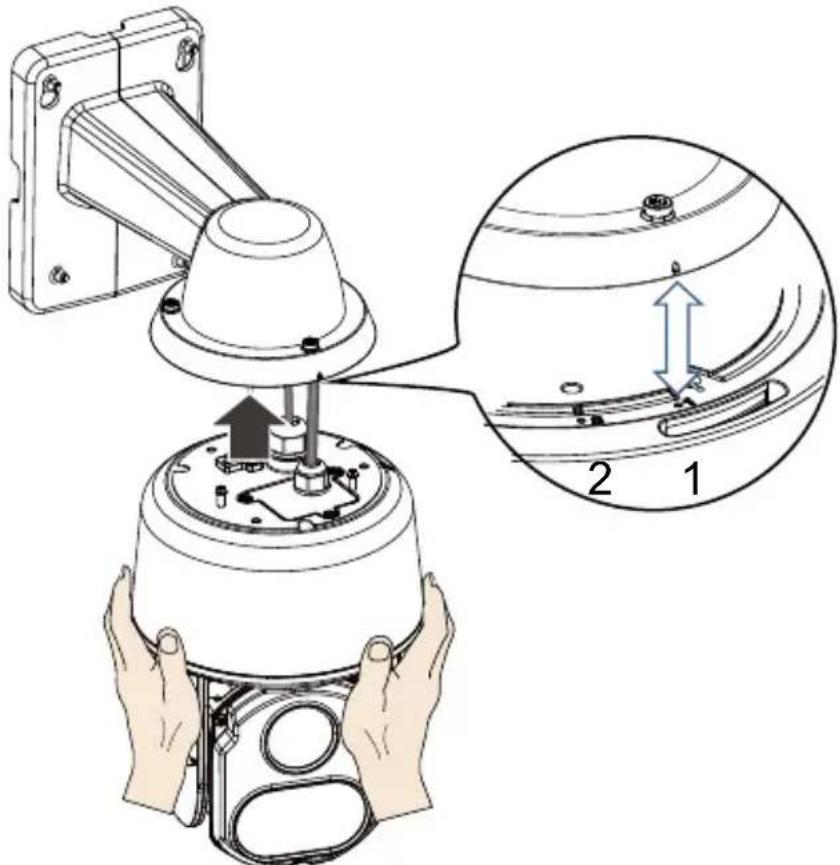

- Installieren Sie die Kamera an der Halterung durch Ausrichten der Markierung an der Halterung mit der #1 Markierung an der Kamera.

- Drehen Sie die Kamera im Uhrzeigersinn. Die Kamera sollte an Ort und Stelle verriegelt werden.
Hängemontage

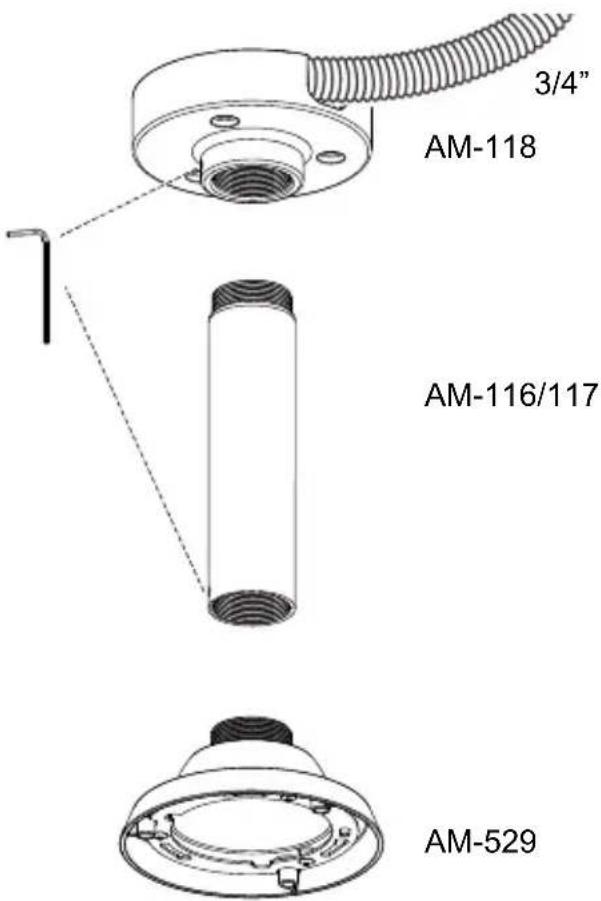

Die Kamera kann auch durch eine Hän- gebefestigung-Kombination wie unten abgebildet montiert werden. Der Rest des Installationsvorgangs ist der gleiche wie oben beschrieben.

Diese Geräte (IR LED) geben hochkonzentriertes Infrarotlicht ab, dessen Blickwinkel (Bereich) je nach Betriebsmodus stufenlos variiert wird. Um das Risiko von Augenverletzungen zu vermeiden, schauen Sie bitte nicht direkt aus der Nähe in die LEDs und verwenden Sie die Live-Ansicht der Kamera, um zu überprüfen, ob die IR-Beleuchtung aktiv ist.
