Marca	DOMETIC
Modelo	CK150
Tipo de produto	Coifa aspirante para caravanas, motorhomes e barcos
Dimensões (L x A x P)	400 x 45 x 165 mm
Peso	1,9 kg
Alimentação	12 V= (bateria)
Capacidade de aspiração	115 m³/h
Potência absorvida	30 W
Potência absorvida iluminação	5 W
Iluminação integrada	Sim, interruptor separado
Filtro	Removível e lavável com água quente e detergente
Montagem	Embutida em um armário suspenso acima da placa de cozimento
Distância mínima às chamas	50 cm
Instalação elétrica	Conexão direta à bateria 12 V com fusível 4 A
Ventilador	Montado no teto, inclinação máx. 20°
Conteúdo da entrega	Coifa, tampa, claraboia, ventilador, junta, braçadeiras, filtro, parafusos
Limpeza	Limpar regularmente o filtro; não usar objetos cortantes nem detergentes abrasivos
Segurança	Montagem e reparos por um profissional qualificado; não inserir objetos nas aberturas
Garantia	Garantia legal; contatar o fabricante ou o revendedor
Reparabilidade	Reparos exclusivamente pelo serviço pós-venda autorizado
Uso conforme	Eliminação de odores e vapores de cozimento em veículos de lazer e barcos

Perguntas frequentes - CK150 DOMETIC

Qual é a tensão de alimentação da coifa CK150?

A coifa CK150 funciona em 12 V corrente contínua, diretamente na bateria do veículo ou do barco.

Como instalar o ventilador no teto?

O ventilador é montado em uma superfície plana do teto. Corte uma abertura de 105 mm de diâmetro, coloque a junta de borracha, depois aparafuse o ventilador com os seis parafusos fornecidos. O domo e a tampa são fixados em seguida.

A que distância mínima a coifa deve ser colocada das placas de cozimento?

A distância entre a chama de um fogão a gás e a coifa deve ser de pelo menos 50 cm.

Como limpar o filtro da coifa?

Remova o filtro removível e limpe-o com água quente e um detergente sintético (tipo detergente de louça). Não usar objetos cortantes ou detergentes abrasivos.

Qual é a potência da iluminação da coifa?

A iluminação integrada tem uma potência absorvida de 5 W.

A coifa pode ser usada sem o ventilador de teto?

Não, o ventilador é indispensável para a extração do ar. A coifa deve ser conectada ao ventilador por um duto flexível.

Como ligar e desligar a coifa e a luz?

Use o interruptor marcado « I/O » para a ventilação, e o interruptor com o símbolo « ⚡ » para a luz.

Quais são os riscos se eu não limpar o filtro regularmente?

Um filtro sujo reduz o desempenho de aspiração e pode acumular gorduras, aumentando o risco de incêndio.

Posso reparar a coifa eu mesmo?

Não, qualquer reparo deve ser realizado por um profissional qualificado ou pelo serviço pós-venda autorizado, sob risco de perigo.

Quais são as dimensões da abertura necessária no armário?

A abertura para embutir a coifa no armário suspenso deve medir 381 x 142 mm.

MANUAL DE UTILIZADOR CK150 DOMETIC

Instruções de montagem e manual de instruções. 42

Cappa aspirante

Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.

Índice

1 Explicação dos símbolos 43 2 Indicações de segurança 43 3 Material fornecido 45 4 Utilização adequada 45 5 Descrição técnica 45 6 Montar o exaustor 46 7 Utilizar o exaustor 48 8 Limpeza 48 9 Eliminação 49 10 Garantia 49 11 Dados técnicos 49

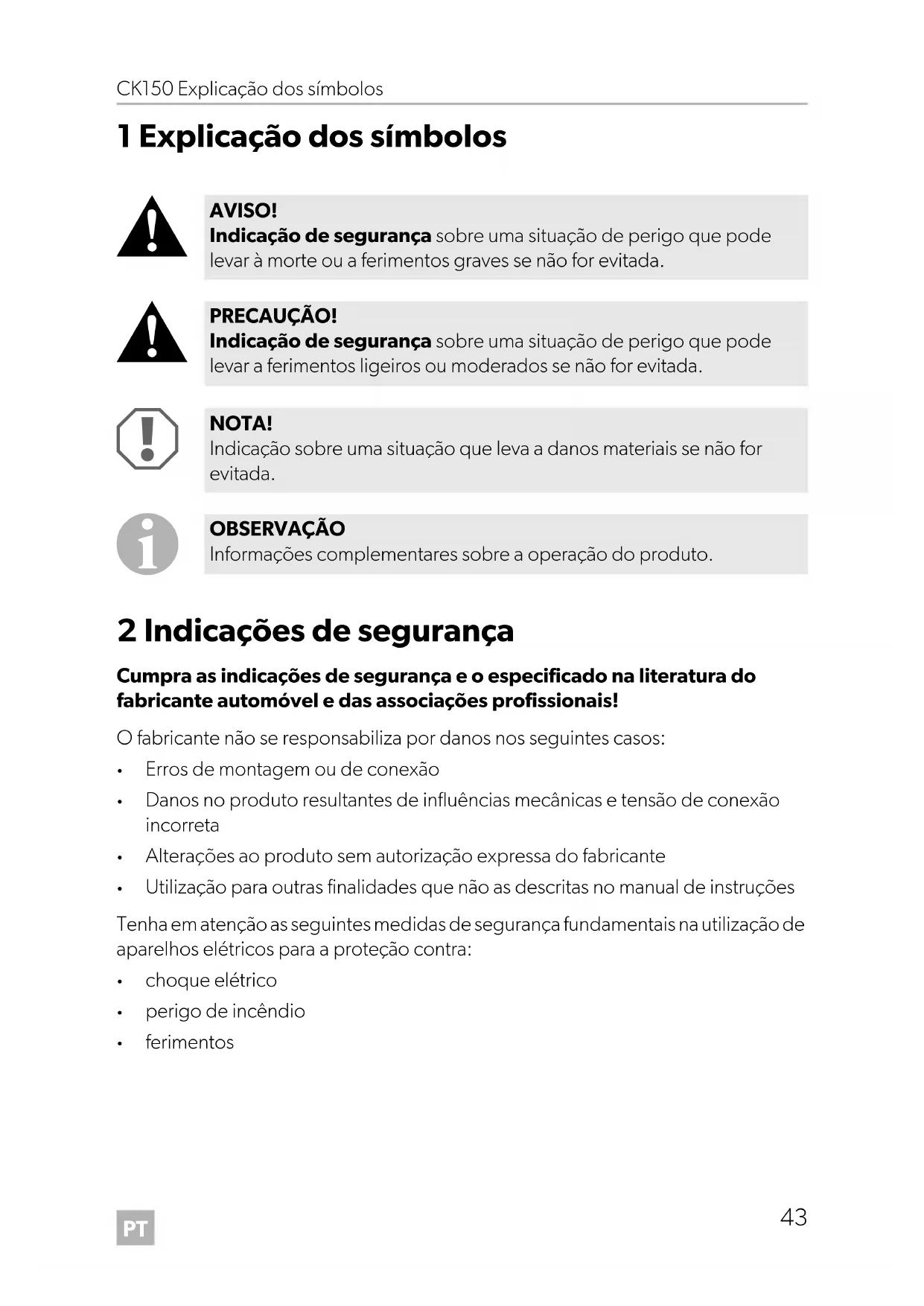

1 Explicação dos símbolos

AVISO!

Indicação de segurança sobre uma situação de perigo que pode levar à morte ou a ferimentos graves se não for evitada.

PRECAUÇÃO!

Indicação de segurança sobre uma situação de perigo que pode levar a ferimentos ligeiros ou moderados se não for evitada.

NOTA!

Indicação sobre uma situação que leva a danos materiais se não for evitada.

OBSERVAÇÃO

Informações complementares sobre a operação do produto.

2 Indicações de segurança

Cumpra as indicações de segurança e o específico na literatura do fabricante automóvel e das associações profissionais!

O fabricante não se responsabiliza por danos nos seguintes casos:

• Erros de montagem ou de conexão
• Danos no produto resultantes de influências mecânicas e tensões de conexão incorreta
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no manual de instruções

Tenha em atenção as seguintes medidas de segurança fundamentais na utilização de aparelhos elétricos para a proteção contra:

choque elétrico, perigo de incêndio, ferimentos

2.1 Manuseamento do aparelho

AVISO!

• A montagem e as reparações do exaustor apenas devem ser realizadas por técnicos especializados familiarizados com os perigos inerentes ou com as normas em vigor.
• As reparações inadequadas podem levar a perigos graves. Em caso de reparação, entre em contacto com o centro de assistência técnica do seu País (endereços no verso).
• As pessoas (incluindo crianças) que não estão aptas a utilizar o produto de modo seguro devido a incapacidade física, sensorial ou mental ou devido à sua inexperiência não devem utilizar o produto sem a supervisão ou as instruções de uma pessoa responsável.
• Os trabalhos de montagem e a instalação elétrica apenas devem ser realizados por técnicos especializados e qualificados familiarizados com as leis e normas em vigor. Ao realizar cortes ou perfurações em paredes ou tetos, certifique-se de que não danifica cabos elétricos nem dispositivos não visíveis.
• Para reduzir o risco de incêndios, só podem ser utilizados tubos da classe UL94-HB ou superior.
• É necessário manter uma distância mínima de 50 cm entre a chama de fogões a gás e o exaustor.

PRECAUÇÃO!

• O exaustor deve ser instalado de forma segura para que não possa tombar ou cair.
• Utilize o exaustor apenas quando o corpo e os cabos não apresentarem danos.
• Preste atenção para que objetos inflamáveis não sejam armazenados nem montados na área da saída de ar. A distância tem de ser de, pelo menos, 50 cm.
• Não coloque as mãos na saída de ar e não insira objetos estranhos no aparelho.

O exaustor CK150 está previsto para a montagem em caravanas, autocaravanas e barcos.

5 Descrição técnica

O exaustor CK150 elimina odores e vapores durante o cozinhar. O aparelho está equipado com um filtro amovível e lavável, uma lâmpada incorporada e um ventilador. Ele está ligado à área inferior através de um tubo flexível e pode ser montado no tejadilho da caravana graças à tampa de cobertura resistente às intempéries.

5.1 Elementos de comando

Pos. na fig. 2, Descrição pagina 3
1 Filtro
2	Botão para ligar/desligar o ventilador
3	Botão para ligar/desligar a luz
4	Lâmpada

6 Montar o exaustor

Indicações sobre o local de montagem

O exaustor deve ser instalado de preferência sobre o local de cozinha e, se possível, dentro de um armário suspenso. É necessário manter uma distância mínima de 50 cm entre a chama de fogões a gás e o exaustor.

O ventilador deve ser montado no tejadilho numa superfície o mais plana possível. Ao colocar numa superfície inclinada, a cobertura do tejadilho tem de ser virada de modo a que uma das três aberturas para drenagem da água fique na direção da inclinação. Um ângulo de inclinação de até 20° não afeta a potência do ventilador com o motor parado.

6.1 Montar o ventilador

Selecione no tejadinho um local de montagem adequado para o ventilador. Assinale o local e o tamanho da abertura com 105 mm de diâmetro (fig. 3, página 4). Realize previamente as perfurações e recorte cuidadosamente a abertura no tejadinho com uma serra tico-tico ou semelhante. Coloque o ventilador na abertura e assinale os seis buracos para parafusos. Aplique um fino anel de um material de vedação elástica de longa duração à volta de cada furo. Coloque a junta de borracha (fig. 5 4, página 4) na ranhura na parte inferior do ventilador.

OBSERVAÇÃO

Aperte os parafusos de fixação do ventilador de modo a que a junta de borracha fique perfeitamente encostada ao tejadinho.

Fixe o ventilador (fig. 3, página 4) com os seis parafusos fornecidos (4,2 x 25). Fixe a coberta do tejadinho (fig. 5 2, página 4) com os três parafusos fornecidos (3,5 x 9,5). Fixe a tampa de coberta (fig. 5 1, página 4) com os outros parafusos fornecidos (4,2 x 13).

6.2 Montar o exaustor

AVISO!

• Instale o exaustor de preferência sobre o local de cozinhar e, se possível, dentro de um armário suspenso.
• É necessário manter uma distância mínima de 50 cm entre a chama de fogões a gás e o exaustor.

Selecione um local de montagem adequado no interior do habitáculo para o exaustor. Desenhe a posição e o tamanho do recorte de 381 x 142 mm no fundo do armário suspenso (fig. 4, página 4). Realize previamente as perfurações e recorte cuidadosamente a abertura com uma serra tico-tico ou semelhante. Coloque o exaustor de baixo no armário e fixe o mesmo com os quatro parafusos fornecidos (3,5 x 13) (fig. 6, página 5). Fixe o tubo (fig. 6 3, página 4) ao exaustor (fig. 6 5, página 4) e ao ventilador (fig. 6 1, página 4) com as braçadeiras (fig. 6 2 e 4, página 4). Coloque o filtro (fig. 2 1, página 3) dentro do exaustor.

6.3 Efetuar a ligação elétrica do exaustor

Ligue o ventilador com a bateria, ver fig. 7, página 6.

Legenda

Pos. na fig. 7, Descrição pagina 6

1 Ventilador

2, 3 Porta-fusíveis com fusível 4 A T (5 x 20 mm)

4 Bateria (12 V=---)

sw preto

ws branco

rt vermelho

7 Utilizar o exaustor

Ligar e desligar o exaustor

Ligue e desligue o exaustor com o botão " " (fig. 2 2, página 3).

Ligar e desligar a luz

Ligue e desligue a luz com o botão "O" (fig. 2 3, página 3).

8 Limpeza

OBSERVAÇÃO

O FILTRO do exaustor tem de ser limpo regularmente, quando ele acumula gordura. A frequência da limpeza depende das vezes que cozinha e quantas vezes o exaustor é ligado. Não limpe o FILTRO apenas quando a sua potência é nitidamente menor.

Não utilize objetos afiados ou duros ou agentes de limpeza para a limpeza, uma vez que podem ser causados danos no produto.

De vez em quando, limpe o aparelho com um pano húmido.

Remova o filtro e limpe-o com água quente e detergente sintético (por exemplo, detergente da loiça).

9 Eliminação

Sempre que possível, coloque o material de embalagem no respetivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

10 Garantia

É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu País (ver verso) ou ao seu revendedor.

Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conta:

• uma cópia da fatura com a data de aquisição,
• um motivo de reclamação ou uma descrição da falha.

11 Dados técnicos

	CK150
Número de article: 9103303095
Tensão de conexão: 12 V---
Capacidade:	115 m³/h
Consumo: 30 W
Consumo iluminação: 5 W
Dimensoes (LxAxP):	400 x 45 x 165 mm
Peso: 1,9 kg
Marçação:	CE 85

6.1 Montagem do ventilador

Escolha no telhado um local adequado para a montagem do ventilador. Marque a posição e o contorno do orifício com diâmetro de 105 mm (fig. 3, página 4).
